Как проверить емкость заряда батарейки мультиметром

Проверка аккумулятора мультиметром: что можно выяснить

Как узнать рабочая батарейка или нет?

Ниже приведены несколько вариантов от самых безумных до самых практичных.

Метод №1. Самый безумный.

Возьмите 2 батарейки и соедините их последовательно, положительный полюс к отрицательному, а отрицательный к положительному. Дальше смочите палец и приложите к нему минусовой конец батарейки. К плюсовому приложите язык. Если будет щипать значит элемент питания рабочий. Но не стоит этим увлекаться.

Метод №2. Будь те внимательны.

Обратите внимание на внешний вид источника питания. Если на одном из полюсов замечена жидкость или окисление — значит батарея не годна. Лучше всего ее отнести в пункт приема

Лучше всего ее отнести в пункт приема.

Значит эта батарейка кончилась, то есть села.

Метод №3. 100% рабочий!

Чтобы узнать работает ли батарея или нет потребуется обычный тестер. Иначе его называют мультиметр. С помощью этого прибора можно замерить количество амперов и напряжение. Подобная информация 100% ответит на вопрос о пригодности.

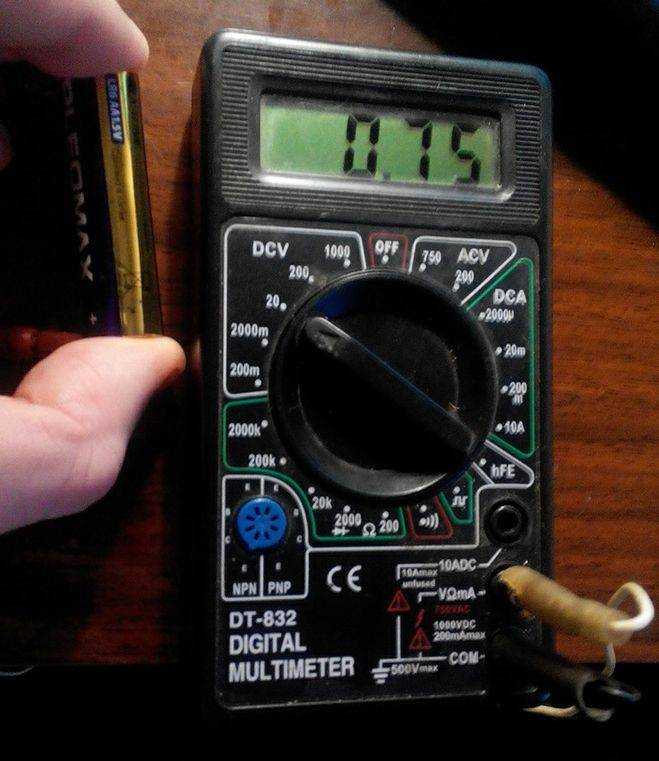

Нужно провести замеры тока при коротком замыкании. Если он составит меньше 0,3 ампер, то такие элементы считаются негодными. Средними являются с током от 0,3 до 0,7 ампер. Если ток больше 0,7 это очень хорошие батарейки!

Элементы питания типа «АА» можно проверить и с помощью измерения напряжения. Если оно 1,3-1,5 вольта, то в принципе такой элемент годен к эксплуатации.

Метод №4. Проверка электроприборами!

Для этого используются следующие устройства:

• Микро моторчик.
• Лампа накаливания на 1,5-3 вольта.

При хорошем вращении мотора в течение 1-2 минут, батарейку можно считать рабочей. Если двигатель сначала крутится нормально, а потом все медленнее и медленнее, следует отказаться от такой батарейки.

С лампой дела обстоят практически так же. Длительное яркое горение сигнализирует о хорошей работе источника питания. Ну а тусклое и слабое свечение говорит, что элемент уже отработал свое.

Метод №5. Устойчивость.

Данный способ определения рабочая батарейка или нет заключается в следующем:

1. Возьмите элемент питания в руки и поднимите его над ровной поверхностью.
2. Поднятие выполните на высоту от 1-3 сантиметров.
3. После отпустите батарейку.

Если источник питания упадет, значит он является не годным. Тот который будет стоять вполне пригоден к использованию. В момент выполнения этого эксперимента проследите за тем, чтобы руки не тряслись.

Метод не является надежным, так как имеет высокую погрешность. Вполне работоспособная батарея может падать.

Подходит для проверки щелочных или алкалиновых батареек. В них содержится электролит в виде геля. Наличие этого вещества не дает батареи сильно отпрыгивать от поверхности. Когда элемент разряжен, то внутри него гель затвердевает. Это приводит к повышенной прыгучести батареи, и она падает.

Совет: Если в пульте телевизора сели батарейки, и он не работает, проверьте их мультиметром. Известно, что элементы питания разряжаются неравномерно. Поэтому 1 батарея обязательно будет с большим напряжением, а другая с меньшим. Где маленький вольтаж ту можно отнести в пункт приема, а к оставшейся докупить новую.

Таким образом использую 5 способов проверки вы узнаете рабочая батарейка или нет!

Общий порядок проверки

При проверке мультиметром различных характеристик батареек и аккумуляторов, нужно учитывать некоторые нюансы.

Проверка тока

Прежде чем приступать к тестированию любого элемента питания, необходимо узнать какие параметры были изначально заявлены производителем. Показатели новой батарейки или полностью заряженного аккумулятора, не должны отклонятся более чем на 5 % от указанных. Новые АКБ в норме выдают значение 4-6 А, а работоспособность сохраняется до показателей в 3 А.

Тест на напряжение

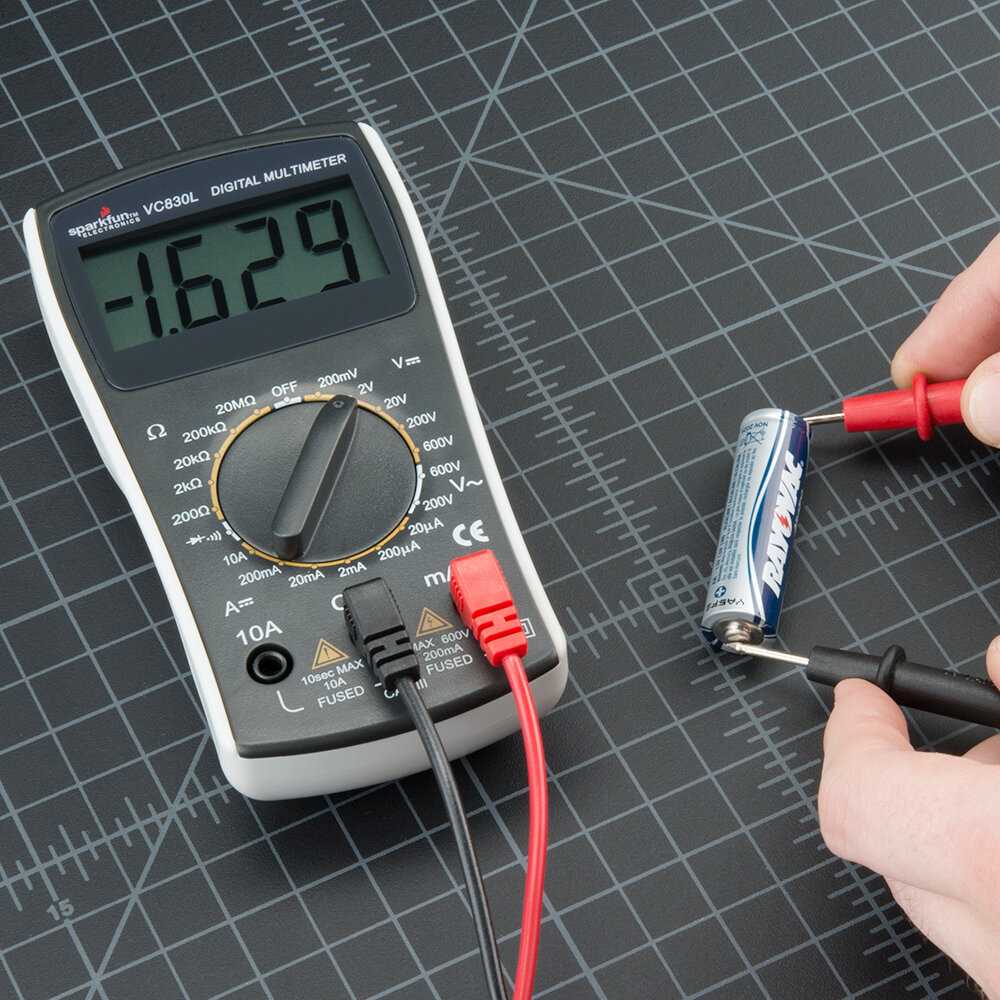

Чтобы измерить напряжение элементов питания необходимо переключить прибор в режим «постоянное напряжение» и установить предел 20 В. При подключении батарейки к тестеру нет особой разницы в полярности. Если будет допущена ошибка в соединении «плюсов» и «минусов», прибор просто выдаст значение с противоположным знаком. При проверке нового аккумуляторов типоразмера «18650» показатели напряжения должны составлять 3,5-3,7 В.

Если прибор выдаёт значения в диапазоне 3-3,5 В, напряжения АКБ хватит лишь для работы в маломощных устройствах. Если показатели падают ниже 3 В, аккумулятор необходимо сразу же зарядить. Снижение напряжения до 2,4 В приведёт к необратимым процессам разрушения внутри батареи.

Мультиметры.

Определение ёмкости

Ёмкость АКБ определяет время его работы при определённой силе тока. Чтобы узнать эту величину с помощью мультиметра, используют метод контрольного разряда:

1. Подбирают нагрузку, которая обеспечит ток разряда 100-200 А.
2. АКБ полностью заряжают перед тестированием.
3. Тестер переводят в режим определения постоянного тока.
4. Соединяют электрическую цепь из элемента питания, нагрузки и мультиметра.
5. К полюсам аккумулятора напрямую подключают второй мультиметр, чтобы определить постоянное напряжение.
6. После подключения всех составляющих засекают время.
7. Когда напряжение АКБ уменьшится в два раза, проверку останавливают.
8. Время, ушедшее на разряд батареи умножают на среднее значение тока. Полученный результат и будет фактическим значением ёмкости.

Измерение параметров аккумулятора телефона

Проверка работоспособности АКБ смартфона может быть полезна как мастеру по ремонту гаджетов, так и простому пользователю. Определение ёмкости телефонной батареи, осуществляют методом контрольного разряда. Если показатели напряжения на 20 % меньше заявленных, пора задуматься о замене аккумулятора.

Вы умеете пользоваться мультиметром?

Лучше всех!Пока нет…

Что можно проверить

Как замерить силу тока и напряжение

Для начала небольшой ликбез по использованию наиболее популярного и недорогого цифрового мультиметра (само собой, от дядюшки Ляо). С его помощью можно измерить величину постоянного и переменного напряжения, силу тока и сопротивление цепи. Некоторые приборы дополнительно позволяют проверить исправность радиоэлементов — диодов, транзисторов, конденсаторов. Сегодня мы его будем использовать для измерения постоянных напряжения и тока.

Цифровой мультиметр (тестер)

На фото цифрами обозначены:

1. цифровой дисплей;
2. секция измерения постоянного напряжения (DCV);
3. секция измерения сопротивления;
4. секция измерения переменного напряжения (ACV);
5. секция измерения постоянного тока (DCA);
6. переключатель режимов;
7. гнездо для измерения постоянного тока на пределе 10 А;
8. гнездо для работы во всех остальных режимах;
9. общее гнездо.

Для того чтобы провести измерения, подключаем к соответствующим гнёздам щупы, переключателем-крутилкой устанавливаем необходимый режим и предел измерений. Всё просто.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Всё очень просто, но требует внимательности при выборе режима и предела измерения. Стоит ошибиться, выставив, к примеру, режим измерения тока или сопротивления, и замерить напряжение, как прибор будет безвозвратно испорчен. Вроде очевидно, но практически каждый хоть раз, но ошибался

Вроде очевидно, но практически каждый хоть раз, но ошибался.

Попробуем при помощи этого прибора проверить напряжение аккумулятора автомобиля. Вставляем провода со щупами в гнёзда 9 и 8. При этом щуп, установленный в гнездо 9, будет минусовым. Устанавливаем переключатель режимов в секцию 2. Автоматически загорается дисплей. Теперь нужно выбрать диапазон измерений. Точнее, верхний предел измерения. Он должен быть не ниже измеряемого напряжения. АКБ автомобиля выдаёт примерно 12 В, поэтому нас вполне устроит предел 20. На нём мы прибор точно не перегрузим. Устанавливаем крутилку на 20 DCV.

Касаемся щупами клемм батареи и считываем показания с дисплея. При этом полярность подключения щупов можно не соблюдать. Если мы перепутали полярность подключения, перед показаниями на дисплее высветится «-». Это нормальный режим работы мультиметра.

Напряжение на клеммах этой АКБ составляет 12,44 В, щупы подключены в правильной полярности

Для проверки работы генератора был выбран предел 200 В

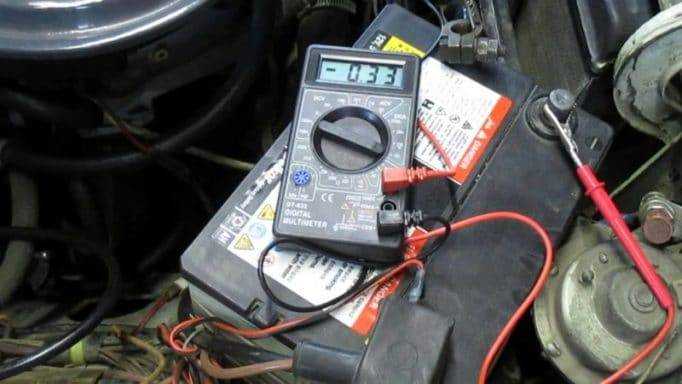

Как измерить силу тока мультиметром? В качестве примера произведём замер утечки тока во время стоянки автомобиля при выключенном зажигании. Поскольку мы не знаем, насколько велик будет ампераж, устанавливаем прибор в режим измерения максимального тока — 10 А. Секция, естественно, DCA (поз. 5 на первом фото). Измерительный щуп переставляем из гнезда 8 в гнездо 7. Щуп в гнезде 9 оставляем.

Выключаем зажигание, обесточиваем дополнительное нештатное электрооборудование, если оно есть (навигатор, видеорегистратор и т. п.). Сбрасываем с одной из клемм аккумулятора наконечник и в разрыв включаем мультиметр. Закрываем двери, ставим автомобиль на охрану. То есть паркуем его для длительной стоянки. Через некоторое время машина «уснёт», и можно считать показания тока утечки с дисплея тестера. На фото ниже ток составляет 330 мА. Это очень много. Либо мы забыли что-то отключить, либо бортовая сеть автомобиля неисправна.

Ток утечки составляет 330 мА, полярность подключения щупов обратная

Как проверить заряд батареи от ноутбука

Каждый пользователь ноутбука должен знать, что неправильное использование батареи может стать причиной быстрого ее износа. Многие современные лэптопы отличаются очень недолговечным источником автономного заряда, что приводит к казусам, если нужно обновить ОС или «накатить» срочный важный патч.

Поэтому крайне важно следить за состоянием аккумулятора и его своевременным заряжанием

Однако если аккумулятор от компьютера перестал заряжаться, следует проверить его работоспособность. Это можно сделать также с помощью мультиметра:

• Первое — необходимо установить прибор на режим постоянного тока.
• Разобрать аккумулятор, раздвинув крышки корпуса.
• Подсоединить аккумулятор к мультиметру. Аккумулятор должен быть полностью разряжен!
• Если АКБ исправен, то дисплей мультиметра покажет значение, равное количеству батарей, умноженному на 3,7. Если же это значение меньше — батарею пора менять.

Чтобы продлить срок службы батареи от ноутбука, необходимо соблюдать несколько простых правил:

самое важное — следует всегда извлекать аккумулятор из ноутбука, когда есть возможность подключить его к электросети. Довольно часто ноутбук работает как стационарный ПК, при этом батарея всегда подключена к нему, что значительно укорачивает жизнь такой батареи

Впрочем, этот совет не работает, если лэптоп изначально обладает слабой батареей с низкой силой тока;
необходимо раз в неделю проводить полную разрядку и зарядку батареи, что совершенно нетрудно, если в ноутбуке есть мощный процессор и дискретная видеокарта.

Полезные советы и общие рекомендации по эксплуатации батареек

С батарейками сталкивается каждый человек и в современном мире не обойтись без этих компактных источников энергии. Чтобы в процессе эксплуатации не возникало проблем, необходимо знать несколько базовых правил:

• батарейки, из которых начала вытекать жидкость, нельзя использовать;
• использованные батарейки лучше сдавать на утилизацию как можно скорее, иначе токсичное содержимое может просочиться наружу;
• если в устройстве стоит сразу несколько батареек, они будут терять заряд неравномерно;
• тестирование элементов питания должно проходить в сухом помещении на ровной и твёрдой поверхности;
• перегрев и переохлаждение могут быть опасны для батареек.

Сколько заряда осталось в батарейке?

Существует примерная методика расчета процента разряда аккумулятора в зависимости от его напряжения.

Для батарей 1,5 В вычтите 1,1 В из фактического остаточного напряжения и умножьте результат на 200. В результате вы получите приблизительное значение в виде процента от оставшегося заряда.

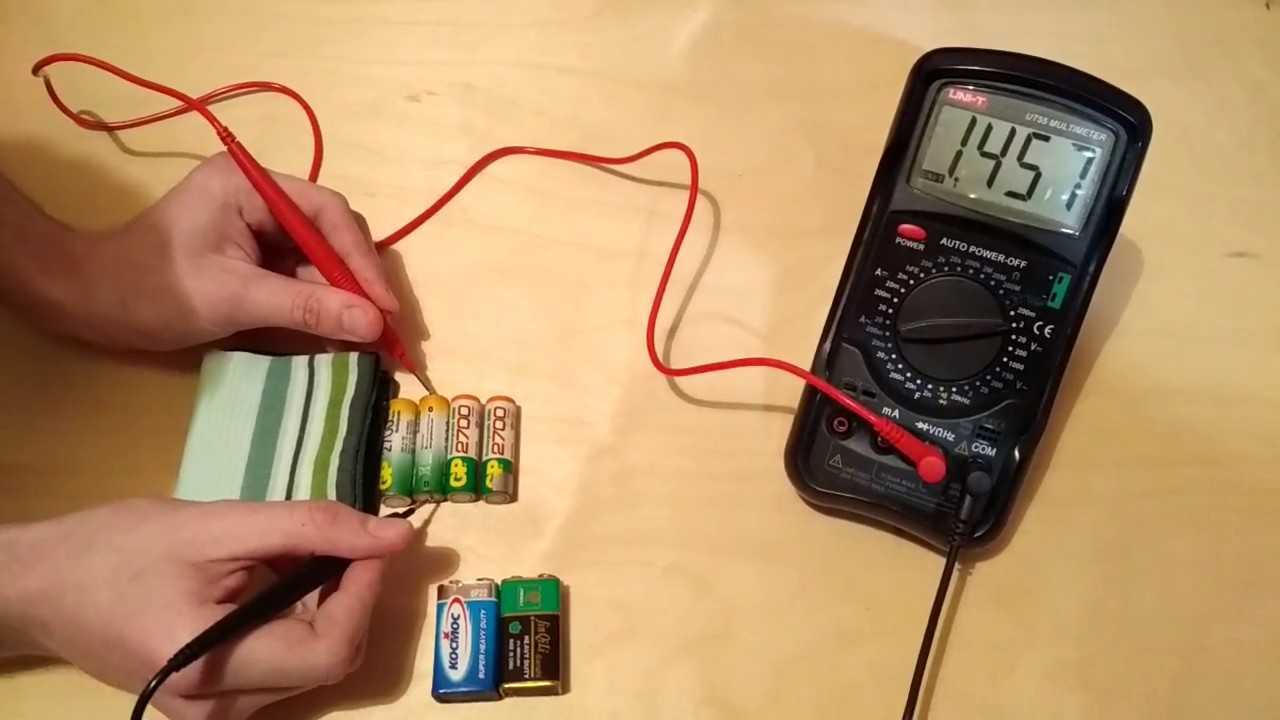

Например, замеры показали результат 1,45 В. Вычитаем 1,45-1,1 = 0,35 * 200 = 70%.

В аккумуляторе осталось 70% от первоначального заряда.

При значениях 1,35 В будут получены следующие результаты:

1,35–1,1 В = 0,25 * 200 = 50% и т.д.

Для короны из 9 В вычтите 6,6 В и умножьте результат на 33,33. Пример расчета:

Измерить мультиметром = 8,79 В. Итого: 8,79-6,6 = 2,13 * 33,33 = 71%.

Что-то вроде этого. Напоминаем еще раз, что это очень приблизительный расчет и не стоит им руководствоваться.

Что можно проверить

Проверка заряда элемента питания

Проверяют зарядку питания при помощи цифровых электронных мультиметров и аналоговых вольтметров. Применение первых измерительных приборов более популярно и распространено, так как мультиметры имеют небольшую стоимость, просты в использовании и обслуживании.

Проверка заряда без нагрузки

Заряд питания без нагрузки (в так называемом «режиме холостого хода») измеряется следующим образом:

1. Регулятор мультиметра устанавливается в режим измерения постоянного напряжения;
2. Выбирается предел измерения до 20 В;
3. Соблюдая полярность, щупы прибора прикладываются к полюсам батарейки (красный – к положительному, черный – к отрицательному);
4. Значение заряда (напряжения) мультиметр с небольшой погрешностью покажет на своем дисплее через 2-3 секунды.

Проверка заряда мультиметром

На заметку. Перед тем, как измерить заряд батарейки мультиметром, необходимо убедиться в том, что ее полюса не загрязнены и не покрыты пленкой окислов. Все визуально заметные загрязнения удаляют смоченной в спирте ваткой или чистой ветошью. Также необходимо использовать прибор, исправность и точность измерений  которого проверена временем.

Полученное при измерении значение сравнивают с тем, которое указано на питании. Так, например, если значение напряжения элемента форм-фактора типа АА меньше 1,0 В, то это означает, что он разряжен и не пригоден для дальнейшего использования.

Проверка электрических батареек мультиметром под нагрузкой

Проверка батареек мультиметром производится следующим образом:

1. К проверяемому питанию параллельно подключают нагрузочный элемент;
2. Соблюдая полярность, к полюсам прикладываются щупы мультиметра;
3. Спустя примерно 35-40 секунд, с дисплея прибора снимается фактическое значение заряда питания под нагрузкой.

Работоспособность и возможность дальнейшего использования питания определяются в зависимости от полученного при таком измерении значения. Так, например, если напряжение пальчикового элемента типа АА меньше 1,1 В, он считается разряженным и может быть утилизирован; батарейки с напряжением от 1,2 до 1,3 В можно использовать в пультах дистанционного управления и настенных часах. Полностью заряженными и пригодными для использования по назначению считаются питания с напряжением под нагрузкой выше 1,35 В.

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Как проверить батарейку без приборов

Самый простой щелочной или алкалиновый пальчиковый элемент питания можно проверять на степень зарядки без использования различных измерительных приборов следующим образом:

1. Батарейку берут за верхнюю часть с положительной клеммой двумя пальцами и поднимают над поверхностью стола на 2,5-3,0 см;
2. Разжимая пальцы, дают элементу удариться отрицательным полюсом о поверхность стола. Заряженные элементы при соприкосновении с твердой поверхностью издают глухой звук и не падают на бок, оставаясь в вертикальном положении.

Также можно узнать, насколько разряжена та или иная батарея, вставив ее в фонарь. По яркости свечения светодиодов можно судить о том, насколько заряжен вставленный в него элемент.

Как проверить батарейку с индикатором заряда

Некоторые модели батареек имеют специальный встроенный индикатор заряда – полоска с определенным количеством светящихся сегментов из термокраски.

Индикатор заряда

Проверка заряда модели с таким приспособлением производится следующим образом:

• Двумя пальцами разных рук касаются круглой контактной площадки у положительного и полукруглой – у отрицательного;
• По заполнению индикаторной полоски светящимися сегментами судят о полноте заряда элемента.

Какие параметры можно проверить

При помощи данного измерителя электрических характеристик можно узнать емкость аккумулятора, напряжение (разность потенциалов) между его полюсами, внутреннее сопротивление, ток утечки.

Как измерить напряжение

Измерение значения данной характеристики на перезаряжаемом источнике питания при помощи мультиметра производится следующим образом:

1. Измеритель переключается на диапазон замеров постоянного напряжения до 20 В;
2. Наконечники щупов прикладываются к одноименным полюсам (выводам) питания;
3. Спустя несколько секунд, текущее значение напряжения акб высвечивается на дисплее.

На заметку. Если на дисплее рядом с цифрами высвечивается знак « – » то это означает, что при подключении зажимов или наконечников щупов произошла «переполюсовка»: щупы приложены не к одноименным, а к разноименным полюсам (минусовой черный щуп приложен к плюсовому полюсу, красный плюсовой – к минусовому. Особой опасности данная ситуация не несет, но для нормальной работы измерителя ее лучше избегать и следить за соблюдением полярности подключения щупов.

Измерение разности потенциалов при помощи многофункционального измерителя

Как измерить ёмкость

Узнать емкость батареи можно следующим образом:

• Батарею полностью заряжают, после чего подключают к ней нагрузку с заранее известным током потребления, например, лампу накаливания;
• Засекают время, в течение которого нагрузка будет нормально работать;
• Одновременно с этим к полюсам подключают щупы (зажимы) мультиметра, переключая его в режим измерения постоянного напряжения в диапазоне до 20 В. Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики.
• Фактическое значение характеристики находят, делая простой расчет: умножая ток, потребляемый нагрузкой, на время ее нормальной работы от полностью заряженной батареи. Полученный результат выражается в Амперчасах (А*час, Ah).

Помимо мультиметра, измеряется емкость перезаряжаемых элементов с помощью такого приспособления, как тестер.

Как проверить внутреннее сопротивление

Для проверки внутреннего сопротивления батареи производят следующие манипуляции:

• К батарее подключают нагрузку: лампочку, моторчик или какой-либо инструмент;
• Дают нагрузке поработать 5-10 секунд;
• Замеряют напряжение питания (U1);
• Отключают нагрузку;
• Повторно замеряют напряжение на полюсах батареи (U2);
• Находят разницу между двумя значениями U1 и U2, после чего делят ее на номинальную заявленную производителем питания разность потенциалов, затем переводят полученный результат в проценты. Если в процентном выражении полученное на основании расчетов значение меньше 0,4%, значит, внутреннее сопротивление нормальное.

Элементы с превышающим данное значение показателем считаются непригодными и даже опасными для дальнейшего использования.

Как проверить ток утечки

Ток утечки – опасное, нежелательное явление для любого перезаряжаемого питания. Проверка его наличия на автомобильном источнике питания производится следующим образом:

• Выключают зажигание;
• Отключают все работающие при выключенном зажигании потребители: магнитолу, охранную систему;
• Отсоединяют минусовую клемму источника питания;
• Переводят мультиметр в режим измерения постоянного тока силой до 10А;
• При помощи зажимов крокодильчиков подключают плюсовой щуп мультиметра к одноимённому полюсу;
• Минусовый щуп подключают к снятой с полюса батареи минусовой клемме;
• Признаком наличия тока утечки будет изменяющееся число на дисплее измерителя: чем больше отображаемое на нем значение, тем выше ток утечки и самопроизвольный разряд элемента в нерабочем режиме.

Определение тока утечки на автомобильной акб

В батареях, в которых тока утечки нет, на экране измерителя будут три нуля, разделенные одной точкой.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства? Для того чтобы при проверке различных характеристик акб при помощи мультиметра не повредить его внутреннюю начинку, необходимо устанавливать правильный диапазон измерений. Так, например, при замере разности потенциалов между полюсами у 12-ти вольтовой акб прибор устанавливают в диапазон измерения постоянного напряжения до 20 В.

На заметку. Измерения значений различных характеристик с использованием многофункционального измерителя производятся, начиная с самого высокого диапазона. Это необходимо для того, чтобы не сжечь внутреннюю начинку измерителя и не получить электротравму.

Как проверить заряд аккумулятора автомобиля мультиметром

Проверка обычных аккумуляторов для бытовых приборов проводится сравнительно редко – ведь для оценки их работоспособности достаточно просто установить элемент в мало потребляющий энергию прибор, который с новой батарейкой успешно работает. Если после установки аккумулятора он работать перестал – элемент можно выбросить.

Другое дело – автомобильные аккумуляторы. Их стоимость весьма существенна, а проблемы с уровнем заряда возникают часто. Поэтому вопрос о том, как проверить аккумулятор автомобиля мультиметром, возникает у многих автомобилистов.

Самый простой способ замера – проверка напряжения на клеммах при отсутствии нагрузки.

Для этого специальные «клещи» или «крокодилы» подсоединяют к клеммам аккумулятора и считывают показатели прибора. Его регулятор предварительно устанавливается на секторе проверки напряжения (маркировка DCV или V-) в положение, соответствующее 20 В (номинальное напряжение автомобильных аккумуляторов обычно 12 В). Далее заряд оценивается в соответствии со шкалой плотности электролита при разных уровнях заряда и температурах.

При проверке обязательно следует отключить АКБ от бортовой проводки автомобиля. Для более точной оценки желательно нахождение машины в покое 5…6 часов.

Если этот метод не дает полной информации, встает вопрос о том, как провести дополнительную проверку. В качестве таковой используется оценка емкости аккумулятора. Под этим термином понимается время его работы с оптимальной отдачей заряда при определенном уровне напряжения. Емкость измеряется в ампер-часах. Простейший вариант тестирования – подключение небольшой «типичной» нагрузки. В случае с автомобилем это может быть его фара. Подключив к АКБ фару и дав ей проработать пару минут, можно оценить емкость аккумулятора. Если фара быстро гаснет, светит тускло – требуется зарядка.

При недостаточности визуальной оценки можно использовать мультиметр. Для этого после снятия нагрузки подключается прибор в положении измерения напряжения. Показатель выше 12,4 В свидетельствует о нормальном заряде. Если же значение ниже – устройство требует зарядки.

Еще один вариант для оценки емкости – «контрольный разряд». Для этого необходимо:

1. полностью зарядить источник питания;
2. подсоединить максимальную, указанную в техпаспорте нагрузку, с включением в цепь мультиметра. Прибор выставляется на измерение ампеража на уровень выше номинального для АКБ;
3. далее под нагрузкой отслеживается время, за которой ампераж устройства упадет наполовину.

Если полученный показатель отличается от указанного в паспорте незначительно, аккумулятор пригоден к дальнейшему использованию. Если разница более 15% — стоит подумать о замене аккумулятора.

Проверка «на скорую руку»

При невозможности устроить полноценное тестирование можно быстро выяснить примерные параметры аккумулятора. Для этого необходимо:

• проверяется напряжение на клеммах в незаведенном автомобиле. Оно должно составлять примерно 12,7 В;
• после того, как машина завелась, напряжение проверяется снова. Оптимальное значение – 14,6 В (подъем в момент пуска двигателя нормален);
• далее подключается нормальная для данного авто нагрузка – фары ближнего света, обогрев салона. Идеальный вольтаж в данном случае 14,6 В.
