Как измерить силу тока мультиметром

Что может простой мультиметр, и как им правильно пользоваться

Чтобы заставить его работать, требуется питание. Обычная 1.5 вольтовая батарейка не подходит, нужен вольтаж побольше. В моделях с крупным корпусом могут применяться элементы питания типа «Крона»: 6F22, 1606 и прочие, с напряжением 9 вольт. Компактные модели укомплектованы батареей типа А23, с напряжением 12 вольт. При критическом разряде, прибор подаст сигнал о невозможности проводить измерения, останется лишь режим прозвонки. Дело в том, что цифровые приборы при измерениях используют электронную схему, которой необходимо определенное напряжение для работы.

Стрелочные приборы для измерения силы тока или напряжения могут работать автономно.

Но даже стрелочным тестерам, для замера сопротивления резистора, или проверки исправности диода, требуется питание.

Итак, элемент питания установлен, тестер готов к работе. Мы рассмотрим популярную цифровую модель, стрелочные мультиметры в быту уже почти не встречаются.

Перед началом работ (или, правильнее сказать, приобретением прибора), надо понять: для чего он вам нужен. Каковы должны быть пределы измерения, класс точности, дополнительные функции. Например, для бытового использования нет необходимости брать токовые клещи с пределом измерения в сотни ампер. Такие функции, как измерение температуры, силы звука и света, влажности — безусловно, полезны. Но дополнительные датчики увеличивают стоимость прибора, а пользоваться ими вы будете крайне редко.

Для удобства пользователя, многие производители добавляют подсветку экрана, подставки, чехлы для хранения.

Это позволяет работать с прибором более комфортно, просто вы оплачиваете каждую опцию.

На самом деле, для большинства задач достаточно следующих функций:

Измерение величины переменного и постоянного напряжения в диапазоне до 500 вольт.
Замер сопротивления и прозвонка линии со звуковым индикатором.
Измерение силы тока до 2 ампер.

Дополнительные опции, которые почти всегда есть даже в недорогих моделях:

Проверка транзисторов.
Проверка конденсаторов, иногда с возможностью измерения емкости.
Проверка исправности и направления проводимости диодов.
Проверка светодиодов.

Измерение производится довольно просто: рукоять управления устанавливается в требуемый режим.

Предел измерений выбирается максимально близкий к предполагаемому значению, но не меньше. Например, если вы проверяете напряжение на 12 вольтовом аккумуляторе, предел измерений устанавливается 15 вольт (в зависимости от модели). Затем следует надежно закрепить измерительные кабели в гнездах, и соединить щупы с точками замера.

Советы по подключению и применению мультиметра

Аналоговый

Первые экземпляры этой разновидности тестеров появились еще в начале XX века. На сегодняшний день большинство рядовых пользователей и специалистов предпочитают цифровые измерители аналоговым из-за ряда недостатков последнего. Проверить амперы мультиметром данного типа можно только отчасти, так как на многих моделях отсутствуют измерители переменного тока. Помимо этого, стрелочные тестеры не выдают уточненные данные.

Им можно измерить следующие характеристики:

сила постоянного тока до 250 мА (миллиампер);
постоянное и переменное напряжение до 300 В (вольт);
сила сопротивления до 2,5 МОм (мега ом)

Измерить правильно силу электрического тока мультиметром будет нетрудно с настроенным инструментом. Для начала подготовьте прибор. Прокручиваем селектор в сектор А, и выбираем нужный диапазон. В комплекте идут два кабеля, которые вставляются в соответствующие гнёзда на тестере. Далее начинаем непосредственно процедуру замера. Дотронувшись щупами к плюсовым и минусовым точкам проверяемого устройства, следим за отклонением стрелки на циферблате, и считываем значение. Вся процедура занимает не более 5 минут.

Цифровой

Мультиметры данного типа пришли на смену аналоговым, и главным преимуществом перед последним является высокая точность исходящих данных. Как и в предыдущем случае, перед проведением проверок подготовьте мультиметр. Подключаем кабель в разъём с маркировкой ADC. Тестер для определения силы тока подсоединяется в разрыв электрической цепи.

Необходимо разрезать провод в двух местах и зачистить оба конца. После чего подключаем их к щупам

Важно помнить, чтобы они не соприкасались между собой. Затем, цепь можно включить и приступить к замерам. К преимуществам цифровых мультиметров также можно отнести автоматизацию многих процессов

Так, некоторые модели самостоятельно способны устанавливать нужный диапазон, и высветит соответствующее уведомление на экране. На дорогих моделях отсутствуют переключатели между переменным и постоянным током. Опять же, оно автоматически определяет характер проводимого потока электричества. В широкий функционал также входит термометр, измерители освещенности и частоты

К преимуществам цифровых мультиметров также можно отнести автоматизацию многих процессов. Так, некоторые модели самостоятельно способны устанавливать нужный диапазон, и высветит соответствующее уведомление на экране. На дорогих моделях отсутствуют переключатели между переменным и постоянным током. Опять же, оно автоматически определяет характер проводимого потока электричества. В широкий функционал также входит термометр, измерители освещенности и частоты.

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

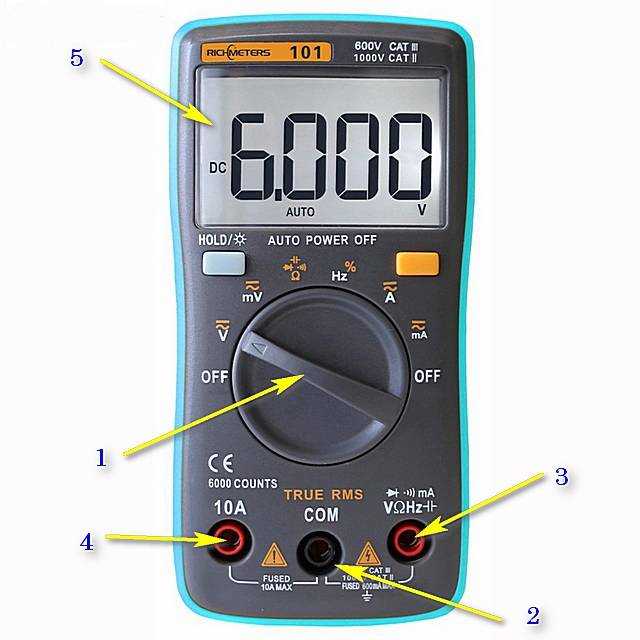

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
A с прямой чертой — измерение постоянного тока;
A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Устройство мультиметра

Обозначение величин измерений мультиметром

Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.

Классификация и принцип действия

Мультиметр со стрелочным индикатором и цифровым экраном

По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:

аналоговыми;
цифровыми.

Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.

Аналоговый мультиметр

В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых — на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.

Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.

Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:

операционный усилитель;
аттенюатор;
аналогово-цифровой преобразователь;
высокоточный выпрямитель;
механический или электронный коммутатор.

Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Индикатор антенного тока

Схемы Радио · Измерения

28-07-2007

Игорь НЕЧАЕВ (UA3WIA), Игорь БЕРЕЗУЦКИЙ (RA3WNK)
Радио 6-99

Предлагаемый прибор поможет при настройке антенн как стационарных, так и портативных радиостанций в тех случаях, когда привычным КСВ-метром сделать это нельзя.

Этот индикатор тока может использоваться как на любительских KB диапазонах, так и на Си-Би. Авторы применили его для отладки антенн носимых Си-Би радиостанций.

От эффективности антенн зависит надежность и дальность радиосвязи, в том числе и в Си-Би диапазоне (27 МГц).

Правда, в продаже имеются более эффективные антенны, но они не всегда подходят по тем или иным параметрам. Приходится изготавливать их самостоятельно. И тут возникает проблема настройки.

Измерители КСВ , предназначенные для настройки стационарных антенн, питающихся по кабелю, здесь, как правило, неприемлемы, так как в портативной радиостанции кабеля между передатчиком и антенной нет.

Подключение же штыревой или спиральной антенны через кабель для ее настройки приведет к тому, что антенна окажется несогласованной и в качестве противовеса будет работать оплетка коаксиального кабеля. Настраивать же нужно всю систему – антенну совместно с корпусом радиостанции.

https://youtube.com/watch?v=LJcrp5YecFI

Наилучших результатов можно добиться, используя индикатор напряженности поля. Однако и тут есть свои сложности. Например, описанный в вариант конструкции индикатора антенного тока малопригоден для настройки малогабаритных антенн носимых радиостанций.

Предлагаем простой портативный индикатор антенного тока (рис. 1). Он содержит токовый трансформатор Т1, выпрямитель на диоде VD1, фильтр НЧ (конденсатор С1), регулятор чувствительности (резистор R1), микроамперметр РА1 и защитный диод VD2.

рис. 1

Магнитопровод трансформатора Т1 представляет собой ферритовое кольцо, которое надевают непосредственно на антенну портативной радиостанции в самой ее нижней части.

Чувствительность индикатора устанавливают резистором R1. Настройку антенны проводят по максимуму тока .

Это делают либо изменением параметров антенны, например, длины, индуктивности компенсирующей катушки, либо подстройкой согласующего устройства .

Чувствительность индикатора достаточно высока, он работает с радиостанциями, имеющими выходную мощность 100 мВт и более.

рис. 2

Трансформатор и микроамперметр приклеивают к плате, в качестве которой можно использовать нефольгированный стеклотекстолит или оргстекло. Резистор R1 устанавливают на уголок из огрстекла или в отверстие в плате. Монтаж выполнен навесным методом.

Для изготовления трансформатора Т1 рекомендуется использовать магнитопровод из феррита 50ВЧ внешним диаметром 32 мм и более. Его обмотка содержит 8…12 витков провода МГТФ 0,2 мм2. Диод VD1 – КД522Б или аналогичный, резистор R1 – СПО, СП4, конденсатор С1 – KM, K10-17, микроамперметр РА1 – от бытовых магнитофонов с током полного отклонения 100…200 мкА.

Налаживание индикатора сводится к подбору диода VD2 таким образом, чтобы он защищал микроамперметр РА1 от перегрузки и при этом не влиял на его показания. Для этого надо измерить напряжение на микроамперметре при полном отклонении стрелки.

Следует отметить, что индикатор можно использовать для быстрой проверки исправности передатчика радиостанции и оценки его выходной мощности.

ЛИТЕРАТУРА

Ефремов В. Универсальный измеритель КСВ. – Радиолюбитель, 1994, № 1, с. 58.
Виноградов Ю. О согласовании малогабаритных антенн. – Радио, 1996, № 4, с. 9.
Ротхаммель К. Антенны. – М.: Энергия, 1979,с.298.

Типовые измерения бытовым мультиметром

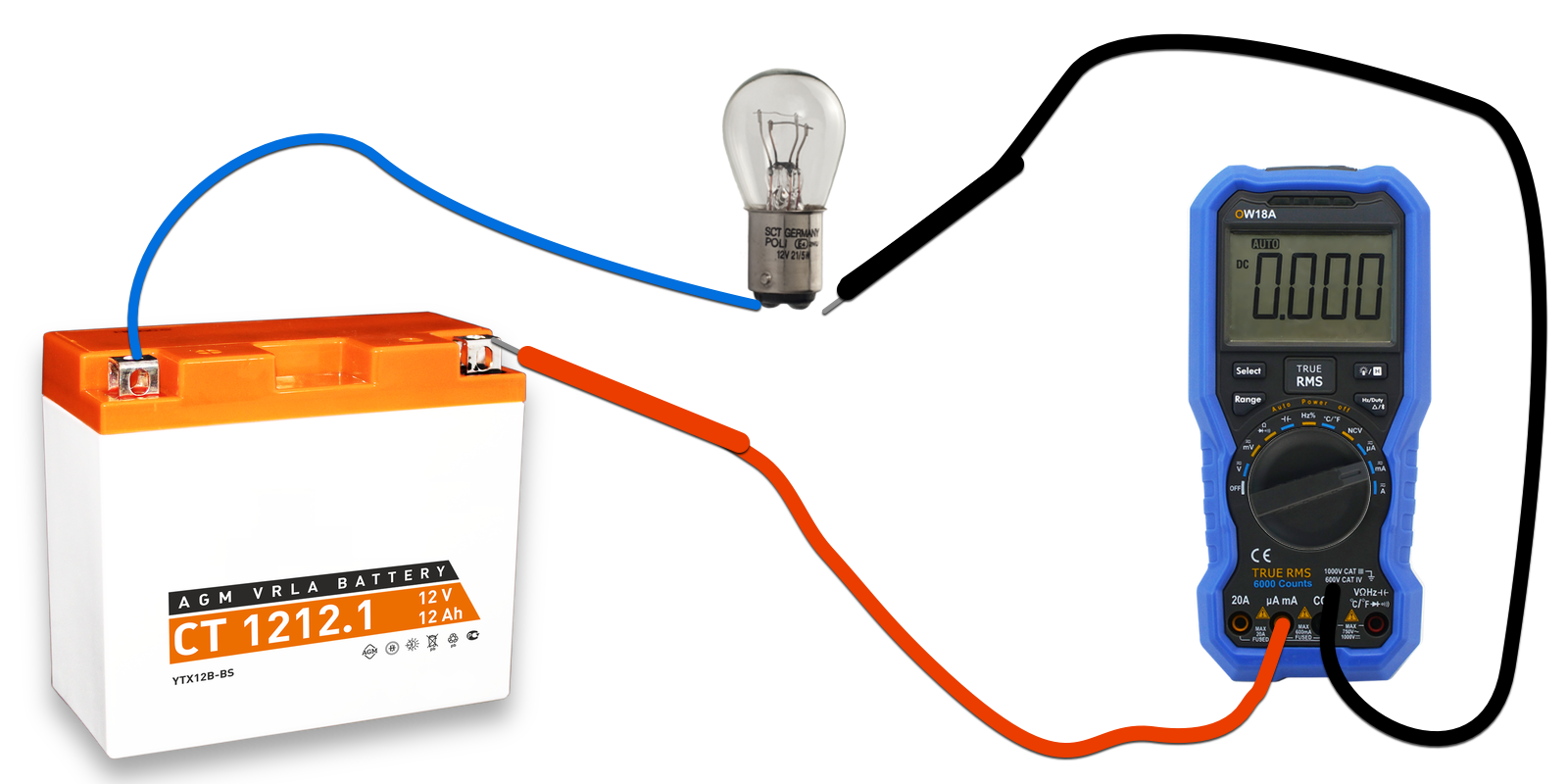

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора. Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто — зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
Определяем фазу. Для этого существует индикаторная отвертка.
Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Техника безопасности

Работая с электричеством не забудьте про технику безопасности и меры предосторожности. Нижеперечисленные простые правила помогут вам обезопасить себя от возможных воздействий электричества

Исключается проведение замеров при повышенной влажности или на мокрой рабочей поверхности;
Также перед тестированием обесточьте электросеть;
Работайте в резиновых перчатках;
Обязательно нужно проверить изоляцию проводов по всей длине, так как по мере эксплуатации их
поверхность часто износится и оголяется;
После окончания всех работ обмотайте оголенные для проверки места проводов.

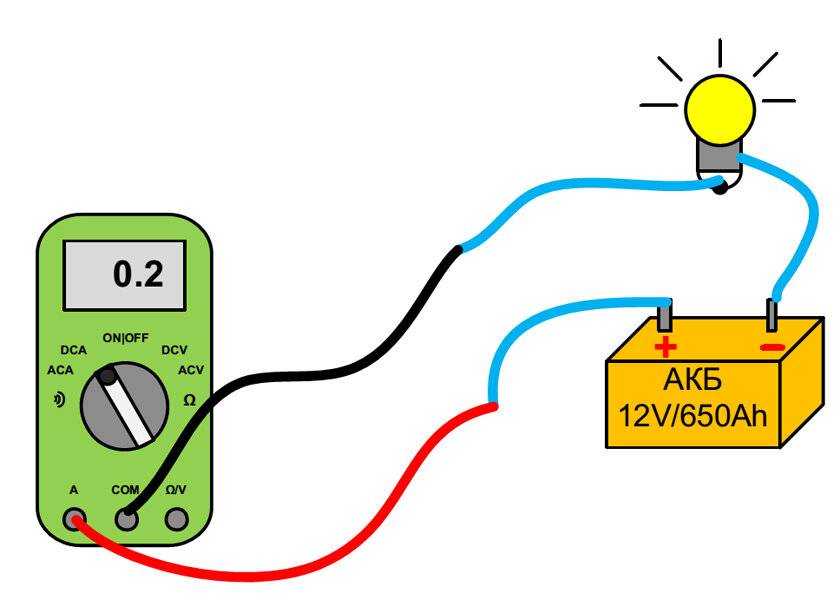

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Схема дальнейших действий:

Устройство настраивается в нужном диапазоне измерения.
Значение выставляется на 10% больше того, которое предполагается.
Если показатель неизвестен, то за крайнюю отметку берется максимум.
Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Как измерить силу переменного тока мультиметром

Перед началом замеров необходимо точно определить, какой ток будет измеряться – переменный или постоянный. После этого переключатель мультиметра устанавливается в нужное положение. Далее нужно установить ориентировочную силу в данной цепи, для того чтобы подключить измерительный щуп в соответствующий разъем. Если сила тока предполагается до 200мА, щуп включается в гнездо «V ΩmA», а при силе тока более 200мА – в разъем «10А».

Иногда случается так, что информация о силе тока отсутствует вообще. Поэтому измерения следует начинать с максимальной величины. Если на дисплее появляется ток меньшего значения, значит штекер требуется переставить в другой разъем. В случае когда ток вновь меньше требуемого, штекер снова переставляется. При необходимости ручку регулятора следует выставить на более низкую отметку силы тока. Перед началом измерений нужно внимательно изучить все обозначения, нанесенные на мультиметр и в дальнейшем выбирать только нужную символику. Все замеры должны проводиться от максимальных значений к минимальным, это является обязательным требованием при работе с мультиметром.

Почти каждому из нас рано или поздно доводилось (или еще придется) столкнуться с задачей измерить электрическое напряжение.

Это может понадобиться вам в одной из бесконечного множества бытовых ситуаций, и хорошо бы заранее знать, как и при помощи чего это можно сделать.

Для измерения напряжения вам понадобится всего лишь один прибор под названием «мультиметр» и источник электроэнергии. Измерить напряжение завалявшейся батарейки, блока питания для ноутбука, оголенных проводов в квартире — это одни из наиболее частых применений.

В этой статье мы на примере рассмотрим как измерять напряжение электрической энергии при помощи бытового мультиметра.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его.
