Как сделать Соленоидный Двигатель своими руками
Если вы хотите попробовать самостоятельно сделать соленоидный двигатель в домашних условиях, то это писание специально для вас.
Также мы предлагаем перед началом работы посмотреть поэтапное видео, что бы вам было более понятней, как и что делается.
Для изготовления двигателя нам понадобится: — большое колесико от игрушечной машинки; — ручка; — болт или гвоздь толщиной не больше диаметра толщины ручки; — винная пробка; — немного шурупов; — скрепки; — проволока стальная диаметром 3,8 мм и диаметром 1,3 мм; — 1 метр обычного электрического провода; — медная проволока в изоляции диаметром 0,4 мм; — блок питания на 12 вольт, чтобы приводить наш двигатель в действие; — деревянный брусок произвольного размера, который будет служить основой для двигателя; — плоскагубцы; — бокарезы; — отвертки; — штангель-циркуль; — круглые плоскагубцы; — ножовка; — сверла на 1,4 и на 3,8 мм; — ножовка; — клеевой пистолет; — шуруповерт-дрель.
Первым делом нам нужно собрать солиновик. Для этого нам необходимо ножовка, винная пробка, штангель-циркуль и ручка. Разбираем ручку.
От ручки нам необходимо отрезать часть с резьбой, для этого мы используем ножовочное полотно.
Дальше отмеряем от корпуса ручки 35мм и отрезаем их ножовкой.
Подравниваем концы и убираем заусенцы при помощи напильника.
Следующим шагом из винной пробки мы делаем небольшие диски толщиной в 5 мм.
В центре каждого диска делаем отверстие диаметром равным внешнему диаметру нашей ручки.
Теперь с помощью термоклея приклеим наши доски на разные концы ручки. У нас получилась основа.

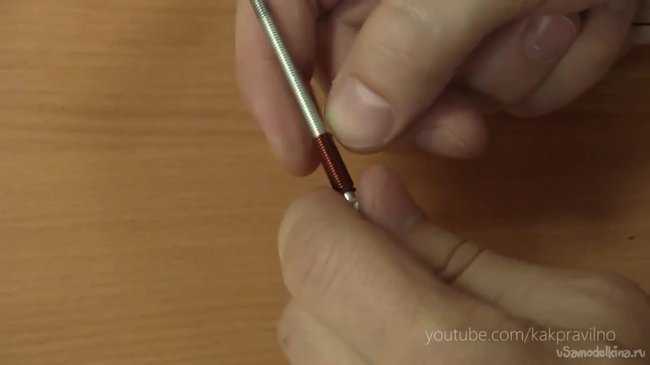

Приступим к намотке катушки, для этого берем проволоку 0,4 мм и наматываем 500-600 витков.
Главное, чтобы все 600 мотков были в одну сторону.
Конец проволоки пропустить через блин от пробки.
Замотать катушку для прочности рекомендуется изолентой.
Теперь переходим к изготовлению поршня. Берем болт или гвоздь и ножовочным полотном отрезаем ему шляпку.
Делаем пропил перпендикулярный и небольшое сквозное отверстие.
Теперь нам нужно изготовить шатун. Для изготовления шатуна нам нужна проволока в 3,8 мм.
Проволоку нам нужно расплюснуть, чтобы она хорошо входила в пазик на болте. В расплюснутом месте болта нам нужно сделать точно такое же отверстие в 1,3 мм.

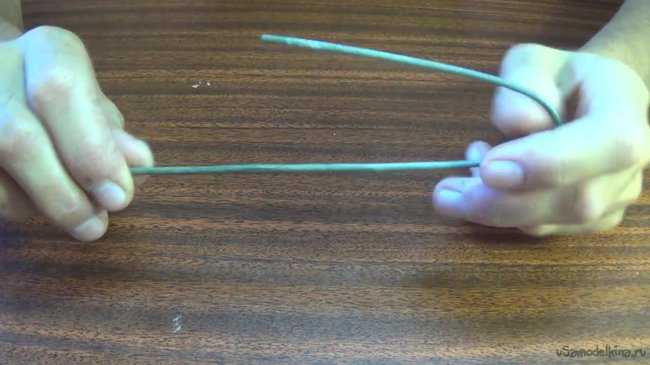

Теперь можно приступить к изготовлению коленчатого вала. Нам понадобится стальная проволока диаметром 3,8 см.
Сделать «колено» нужно будет на третьей часто проволоки.
В роли маховика мы будем использовать колесо от большой детской машинки.
Чтобы подсоединить шатун к коленчатому валу мы будем использовать колпачок от ручки с двумя просверленными друг к другу отверстиями.
Колпачок от ручки нужно установить на колено, к нему потом будет крепиться шатун.

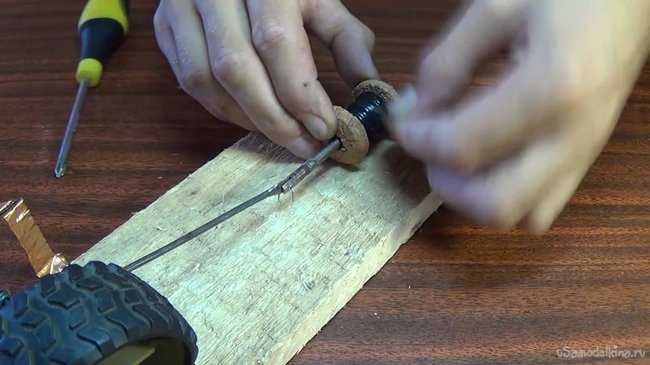

Закрепить нашу конструкцию можно из заранее сделанных ножек. Ножки делаются из проволоки в 1,4 мм.
Теперь нам нужно из кусочка медной жести сделать контакт.
Кончик коленчатого вала необходимо немножко согнуть, но при вращении он должен соприкасаться с кусочком алюминия.
Теперь устанавливаем шатун, соленовик и пробуем запускать.
Подключаем провод и включаем в розетку, чтобы проверить работоспособность.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
usamodelkina.ru
Соленоидный двигатель своими руками
Лучшим материалом для катушек считается текстолит или древесина твердых пород. Для намотки используется провод ПЭЛ-1 диаметром 0,2-0,3 мм. Наматывание выполняется в количестве 8-10 тыс. витков, обеспечивая сопротивление каждой катушки в пределах 200-400 Ом. После намотки каждых 500 витков делаются тонкие бумажные прокладки и так до окончательного заполнения каркаса.
Для изготовления плунжера применяется мягкая сталь. Шатуны могут быть изготовлены из велосипедных спиц. Верхнюю головку нужно делать в виде небольшого кольцеобразного ушка с необходимым внутренним диаметром. Нижняя головка оборудуется специальным захватом для крепления на шейке коленчатого вала. Он изготавливается из двух жестяных полосок и представляет собой вилку, которая надевается на шейку кривошипа. Окончательное крепление вилки осуществляется медной проволокой, продеваемой через отверстия. Шатунная вилка надевается на втулку, выполненную из медной, бронзовой или латунной трубки.
Коленчатый вал делается из металлического стержня. Его кривошипы располагаются под углом 120 градусов относительно друг друга. На одной стороне коленчатого вала закрепляется распределитель тока, а на другой – маховик в виде шкива с канавкой под приводной ремень.
Для изготовления распределителя тока можно использовать латунное кольцо или отрезок трубки подходящего диаметра. Получается одно целое кольцо и три полукольца, расположенные по отношению друг к другу со сдвигом на 120 градусов. Щетки делаются из пружинных пластинок или слегка расклепанной стальной проволоки.
Крепление втулки распределителя тока производится на текстолитовый валик, надеваемый на один из концов коленчатого вала. Все крепления осуществляются с помощью клея БФ и шпонок, изготавливаемых из тонкой проволоки или иголок. Установка распределителя выполняется таким образом, чтобы включение первой катушки происходило при нахождении плунжера в самом нижнем положении. Если провода, идущие от катушек на щетки, поменять местами, то вращение вала будет происходить в обратном направлении.
Установка катушек производится в вертикальном положении. Они закрепляются разными способами, например, деревянными планками, в которых предусмотрены углубления под корпуса катушек. По краям крепятся боковины из фанеры или листового металла, в которых предусмотрены места под установку подшипников под коленчатый вал или латунных втулок. При наличии металлических боковин, крепление втулок или подшипников производится методом пайки. Подшипники рекомендуется устанавливать и в средней части коленчатого вала. С этой целью предусматриваются специальные жестяные или деревянные стойки.
Во избежание сдвига коленчатого вала в ту или иную сторону на его концы рекомендуется припаять кольца из медной проволоки, на расстоянии примерно 0,5 мм от подшипников. Сам двигатель должен быть защищен жестяным или фанерным кожухом. Расчеты двигателя выполняются исходя из переменного электрического тока, напряжением 220 вольт. В случае необходимости устройство может функционировать и при постоянном токе. Если же сетевое напряжение составляет всего 127 вольт, количество витков катушки следует снизить на 4-5 тысяч витков, а сечение провода уменьшить до 0,4 мм. При условии правильной сборки, мощность соленоидного двигателя составит в среднем 30-50 Вт.
Разновидности магнитных двигателей и их схемы
Сегодня существует много моделей бестопливных генераторов, электрических машин и моторов, чей принцип действия основан на природных свойствах постоянных магнитов. Некоторые варианты были спроектированы именитыми ученными, достижения которых стали основополагающим камнем в фундаменте науки. Поэтому далее мы рассмотрим самые популярные из них.
Николы Тесла
В данном примере мы рассмотрим одну из разработок известного ученого, конструкция которой приведена на рисунке ниже:
Магнитный двигатель Тесла
Конструктивно магнитный двигатель Тесла состоит из таких элементов:
- электрического генератора, который представлен двумя дисками из проводника, помещенными в униполярной магнитной среде;
- гибкого ремня, изготовленного из проводящего материала, расположенного по периферии дисков;
- независимых магнитов, сохраняющих униполярность полей при вращении дисков.
Такой двигатель, по словам изобретателя, может функционировать и в качестве генератора, вырабатывая электрическую энергию при вращении дисков.
Минато
Этот пример нельзя назвать самовращающимся двигателем, так как для его работы требуется постоянная подпитка электрической энергией. Но такой электромагнитный мотор позволяет получать значительную выгоду, затрачивая минимум электричества для выполнения физической работы.
Схема двигателя Минато
Как видите на схеме, особенностью этого вида является необычный подход к расположению магнитов на роторе. Для взаимодействия с ним на статоре возникают магнитные импульсы за счет кратковременной подачи электроэнергии через реле или полупроводниковый прибор.
При этом ротор будет вращаться, пока его элементы не размагнитятся. Сегодня все еще ведутся разработки по улучшению и повышению эффективности устройства, поэтому назвать его полностью завершенным нельзя.
Николая Лазарева
Это не только простейший гравитационный двигатель, но и одна из реально работающих моделей вечного двигателя. Пример приведен на рисунке ниже:
Двигатель Лазарева
Как видите, для изготовления такого двигателя или генератора вам потребуется:
- колба;
- жидкость;
- трубка;
- прокладка из пористого материала;
- крыльчатка и нагрузка на вал.
Принцип действия заключается в том, что вода по тонкой трубке из-за избытка давления будет подниматься вверх и скапывать на прокладку и вращать крыльчатку. Далее вода будет просачиваться сквозь губку и под воздействием магнитного поля Земли дальше стекать в нижний резервуар. Цикл будет повторяться до тех пор, пока жидкость не исчезнет, что в идеально герметичном контуре не произойдет никогда. Для усиления момента на вращаемый вал добавляют магнитные усилители.
Говарда Джонсона
В своих исследованиях Джонсон руководствовался теорией потока непарных электронов, действующих в любом магните. В его двигателе обмотки статора формируются из магнитных дорожек. На практике эти агрегаты получили реализацию в конструкции роторного и линейного двигателя. Пример такого устройства приведен на рисунке ниже:
Двигатель Джонсона
Как видите, на оси вращения в двигателе устанавливаются сразу и статор и ротор, поэтому классически вал вращаться здесь не будет. На статоре магниты повернуты одноименным полюсом к роторным, поэтому они взаимодействуют на силах отталкивания. Особенность работы ученого заключалась в длительном вычислении расстояний и зазоров между основными элементами мотора.
Перендева
Данный вид двигателя, как и предыдущий, представляет собой еще одну модель магнитного взаимодействия между статором и ротором, где обе части содержат постоянные магниты. Схема конструкции обоих представляет собой диск или кольцо, в котором точечно устанавливаются вектолиты.
Как сделать игрушку автомашину с соленоидным двигателем
Как сделать автомобиль с соленоидным двигателем
Возможно, вы видели много видео о создании автомобиля с электромагнитным двигателем в Интернете. На YouTube есть сотни таких видео. Но этот проект совершенно другой. Мы разработали его так, как работают автомобильные двигатели.
Вы можете увидеть много компонентов, похожих на те, что в двигателе внутреннего сгорания. Вы можете видеть поршни, шатун, кривошип, коленчатый вал, цилиндр, головку цилиндров, маховик и т. Д.
Двигатель с микросхемой работает от взрыва топлива внутри цилиндра, тогда как в соленоидном двигателе движущей силой является электромагнетизм.
Соленоид – это тип электромагнита, когда целью является создание контролируемого магнитного поля. Если вместо этого целью соленоида является предотвращение изменений электрического тока, соленоид можно более конкретно классифицировать как индуктор, а не электромагнит.
В технике этот термин может также относиться к множеству преобразовательных устройств, которые преобразуют энергию в линейное движение.
Термин также часто используется для обозначения соленоидного клапана, который представляет собой интегрированное устройство, содержащее электромеханический соленоид, который приводит в действие пневматический или гидравлический клапан, или соленоидный переключатель, который является реле определенного типа.
внутри которого используется электромеханический соленоид для управления электрическим выключателем; например, соленоид автомобильного стартера или линейный соленоид, который является электромеханическим соленоидом. Также существуют электромагнитные болты, тип электронно-механического запирающего механизма.
Вещи, необходимые для создания автомобиля с электромагнитным двигателем
- Лист ACP или лист волокна – мелкие кусочки
- Волокна более глубокие части
- Вилки Fisher
- Винты 1,5 ”-2сnos, 3/4” -4сnos
- Магнитный провод или изолированный медный провод – 26 калибров – 30 метров
- Шприц-2сnos
- медная проволока или GI стержень – Guage 12-30 см
- Медная проволока- Guage 18-30ссм
- Цилиндрические магниты
- Деревянное колесо
- 9-вольтовая батарея 2
Как сделать соленоид Enginen Car
Шаг 1: Изготовление соленоидного цилиндра
- Прежде всего, нарежьте две одинаковые части ACP или лист волокна.
- И отметьте диаметр шприца на листе. Затем удалите ненужную часть.
- Теперь отрежьте 2 дюйма от цилиндрической части шприца. Зафиксируйте часть шприца на листе.
- Теперь настало время намотать медный провод 26 калибра на шприц.
- Ветер магнитный провод плотно. Минимум поворотов 60, максимум: максимально.
- Чем больше вы накручиваете магнитную проволоку, ваш двигатель будет работать быстрее и мощнее
- Сделайте необходимые отверстия. Смотреть видео.
Шаг 2: Изготовление поршня
Электроника для самодельщиков в китайском магазине.
Поршень состоит из трех частей. Головка поршня, шатун и кривошип.
Мы использовали цилиндрический магнит в качестве головки поршня,
устройство для крепления волоконного винта в качестве шатуна,
маленький кусочек еще глубже как рукоятка.
Шатун играет важную роль в легкой передаче мощности на коленчатый вал.
Я сделал это гибким. Обратите внимание.
Смотреть видео для более подробной информации
Шаг 3: Изготовление коленчатого вала
- Купите медный провод 12 или GI стержень из магазина оборудования
- Согните его, как показано на рисунке
Шаг 4: Сделать
- Используйте медный провод 18 калибра, чтобы установить компоновку и разрыв.
- Смотреть видео Еще раз, чтобы узнать, как его установить.
- Затем тщательно соберите каждый компонент.
- Подсоедините маховик к одному концу коленчатого вала.
- В качестве источника питания используйте старый адаптер переменного тока для ноутбука.
- Подключите выводы к контактам скольжения, как показано на видео.
- Это все.
Иметь ввиду
Будьте осторожны при использовании высокоэффективного клея, при подключении адаптера к двигателю, при использовании дрели, угловой шлифовальной машины и т. Д.
Ваш соленоидный двигатель готов!
Давайте сделаем Ваш собственный автомобиль с соленоидным двигателем сегодня. Сейчас самое время оценить мой проект. Вам понравился этот проект? Если да, поделитесь им с друзьями. Прокомментируйте свои сомнения и мнения. Предложите мне, если какие-либо изменения. Спасибо что прочитали Как сделать соленоидный двигатель автомобиля.
Сейчас самое время подключить ваш двигатель к раме. Смотреть видео. Подключите шины. Подключите аккумулятор к шине двигателя. Это все.www.newphysicist.com
Соленоидный двигатель
Современные инженеры регулярно проводят эксперименты по созданию устройств с нетрадиционной и нестандартной конструкцией, таких как, например, аппарат вращения на неодимовых магнитах.
Среди этих механизмов следует отметить и соленоидный двигатель, преобразующий энергию электрического тока в механическую энергию.
Соленоидные двигатели могут состоять из одной или нескольких катушек – соленоидов.
В первом случае задействована всего лишь одна катушка, при включении и выключении которой происходит механическое движение кривошипно-шатунного механизма.
Во втором варианте используется несколько катушек, включающихся поочередно с помощью вентилей, когда подача тока от источника питания осуществляется в один из полупериодов синусоидального напряжения.
Возвратно-поступательные движения сердечников приводят в движение колесо или коленчатый вал.

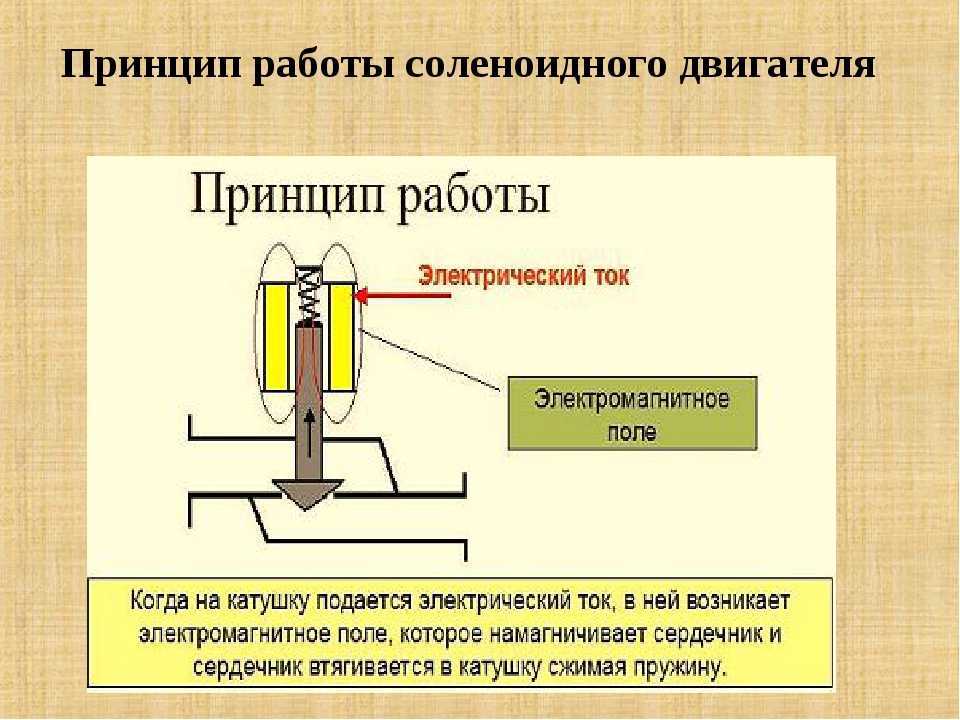

Соленоидный двигатель принцип работы
В соответствии с основной классификацией, соленоидные двигатели бывают резонансными и нерезонансными. В свою очередь, существует однокатушечная и многокатушечная конструкции нерезонансных двигателей.
Известны также параметрические двигатели, в которых сердечник втягивается в соленоид, но занимает нужное положение при достижении магнитного равновесия после нескольких колебаний.
При совпадении частоты сети с собственными колебаниями сердечника может произойти резонанс.
Соленоидные двигатели отличаются компактностью и простотой конструкции. Среди недостатков следует отметить низкий коэффициент полезного действия этих устройств и высокую скорость движения. До настоящего времени эти недостатки не удалось преодолеть, поэтому данные механизмы не нашли широкого применения на практике.
Рабочая катушка однокатушечных устройств включается и выключается с помощью механического выключателя, за счет действия тела сердечника или полупроводниковым вентилем. В обоих вариантах обратный ход обеспечивается пружиной, обладающей упругостью.
В двигателях с несколькими катушками рабочие органы включаются только вентилями, когда к каждой катушке по очереди подводится ток в промежутке одного из полупериодов синусоидального напряжения. Сердечники катушек начинают поочередно втягиваться, в результате, это приводит к совершению возвратно-поступательных движений.
Эти движения через приводы передаются на различные двигатели, выполняющие функцию исполнительных механизмов.
Устройство соленоидного двигателя
Существуют различные типы механических и электрических устройств, работа которых основывается на преобразовании одного вида энергии в другой. Их основные типы широко используются во всех машинах и механизмах, применяемых на производстве и в быту.
Существуют и нетрадиционные аппараты, работа над которыми осуществляется пока на уровне экспериментов. К ним можно отнести и соленоидные двигатели, работающие на основе магнитного действия тока.
Его основным преимуществом считается простота конструкции и доступность материалов для изготовления.
Основным элементом данного устройства является катушка, по которой пропускается электрический ток. Это приводит к образованию магнитного поля, втягивающего внутрь плунжер, выполненный в виде стального сердечника.
Далее, с помощью кривошипно-шатунного механизма, поступательные движения сердечника преобразуются во вращательное движение вала. Можно использовать любое количество катушек, однако, наиболее оптимальным считается вариант с двумя элементами.
Все эти факторы нужно обязательно учитывать при решении вопроса как сделать соленоидный двигатель своими руками из подручных материалов.
Нередко рассматривается вариант с тремя катушками, отличающийся более сложной конструкцией. Тем не менее, он обладает более высокой мощностью и работает значительно равномернее, не требуя маховика для плавности хода.
Мощный соленоид своими руками. Самодельный электромагнит. Как сделать мощный электромагнит
Электромагнит является очень полезным устройством, который массово используется в промышленности и во многих сферах человеческой деятельности. Хоть это устройство и может показаться сложным по своей конструкции, однако оно легкое в изготовлении и маленький домашний электромагнит можно сделать в домашних условиях из подручных средств.
Давайте посмотрим процесс создания этой самоделки в видео:
Для того, чтобы сделать маленький электромагнит в домашних условиях нам понадобится:
– Железный гвоздь или болт; – Медная проволока; – Наждачная бумага; – Алкалиновая батарейка.
В самом начале следует отметить, что не советуется брать слишком толстую проволоку. Медная проволока диаметром в один миллиметр отлично подойдет для будущего электромагнита. Что касается размера гвоздя или болта, то идеальным вариантом будет длина в 7-10 сантиметров.
Итак, приступим к изготовлению мини электромагнита. Вначале нам нужно намотать медную проволоку на болт
Важно обратить внимание на то, чтобы каждый виток плотно прилегал к предыдущему
Намотать проволоку нужно так, чтобы в обеих концах осталось по куску проволоки.
Осталось лишь подключить наши провода к источнику, а именно алкалиновой батарее. После этого наш болт будет притягивать металлические элементы.
Принцип работы электромагнита очень прост. Когда электрический ток проходит через катушку с сердечником образуется магнитное поле, которое и притягивает металлические элементы. Мощность электромагнита зависит от плотности витка и количества слоев медной проволоки, а также от силы тока.
Электромагнит – это магнит, который работает (создаёт магнитное поле) только при протекании через катушку электрического тока. Чтобы сделать мощный электромагнит, нужно взять магнитопровод и обмотать его медной проволокой и просто пропустить ток по этой проволоке. Магнитопровод начнет намагничиваться катушкой и начнет притягивать железные предметы. Хотите мощный магнит – поднимайте напряжение и ток, экспериментируйте. А чтобы не мучится и не собирать магнит самому, можно просто достать катушку с магнитного пускателя (они бывают разные, на 220В/380В). Достаете эту катушку и внутрь вставляем кусок любой железяки (например, обычный толстый гвоздь) и включаем в сеть. Вот это будет по-настоящему не плохой магнит. А если у вас нет возможности достать катушку с магнитного пускателя, то сейчас рассмотрим, как сделать электромагнит самому.
Генератор Перендева
Генератор Перендева
Еще одним неоднозначным примером действия магнитных сил является самовращающийся магнитный двигатель Перендев. Его создатель Майк Брэди, до того, как в его отношении начали уголовное производство, даже успел обзавестись патентом, создать одноименную фирму (Перендев) и поставить дело на поток. Если анализировать представленную в патенте схему и принцип, или чертежи самодельных эл. двигателей, то ротор и статор имеют форму диска и внешнего кольца. На них по кольцевой траектории размещают отдельные магниты, соблюдая определенный угол относительно центральной оси. За счет взаимодействия поля отдельных магнитов статора и ротора Перендев, возникает момент и происходит их взаимное перемещение (вращение). Расчет цепи магнитов сводится к определению угла расхождения.
Изготовление соленоида (электромагнитный возвратно-поступательный механизм) — Электроника
Кто изготавливал лично соленоиды? Столкнулся с трудностями в расчетах и решил выложить вопросы с рассуждениями сюда, заодно пригодится может кому.
Соленоид это електромагнит с подвижным якорем. Якорь играет роль возвратно поступательного механизма. Используются в електрозамках дверей машин и других областях. В моем случае соленоид выполняет функцию плавного регулятора давления в системе: Дроссель, електромагнит и левый конец пружины статически зафиксированы, правый конец пружины и рычаг крана соеденены. При подачи тока в катушку якорь втягивается, соотвественно тянет за собой рычаг, рычаг тянет пружыну и осуществляется плавный ход если добавлять ток. Если ток сбросит — рычаг вернется в исходное положение, которое задает пружина и поток будет перекрыт.
Альтернативой есть актуатор, это електродвигатель + винтовая передача. Видео на ютубе ищите. Минус в том, что оно слишком медленное.
В общем перелопатил я весь интернет в поисках информации по соленоидам и електромагнитам нашел тонны знаний, но без особой конкретики, или это мне так тяжело собрать все в кучу. Тем не менее точных понятных доступных формул я так и не нашел. Даже строители гаусганов пользуются фиксироваными парамтерами и подбирают все методом проб.
Вот что есть на данный момент:
Надо так много провода на относительно маломощный соленоид. Что ж, попробуем.
В итоге получилась высота катушки 5см, внутренний диаметр 0.5см, внешний где-то 2см, и 6.5 слоев намотки провода. Витки не считал.
Результат вообще нулевой, вставив гвоздь в середину ели притянулась к гвоздю шайбочка маленькая. Отчаявшись решил сделать простой електромагнит — намотал 1 метр провода прямо на гвоздь в несколько слоев, так же результат мизерный.
Игорь Мухин сделал программу (http://imlab.narod.ru/M_Fields/Coil10/Coil10.htm ) для расчетов соленоида, исходные данные:
R1 — внутренний радиус соленоида
R2 — внешний радиус соленоида
H — высота соленоида
D — диаметр обмоточного провода
и напряжение
Результативные данные: Ток, Индуктивность, Сопротивление, Количество витков, индукция то есть тяга
(в софте надо изменить точки на запятые что бы заработало)
Вот в моем случае внутренний внешний радиусы не существенны, главное ток и длинна на которую тянет. Ток же нельзя регулировать, надо его вписать в исходные значения, а в программе нельзя. Написал автору на почту с просьбой скинуть формулы — ответа пока что нету…
Тема интересная, думаю пригодится не только мне
Соленоидный двигатель или электродвигатель, что лучше? #stirlingkit
Пасхальные распродажи. Скидка 12% на весь сайт Код: E12
Данна
Опубликовано 09 августа2021

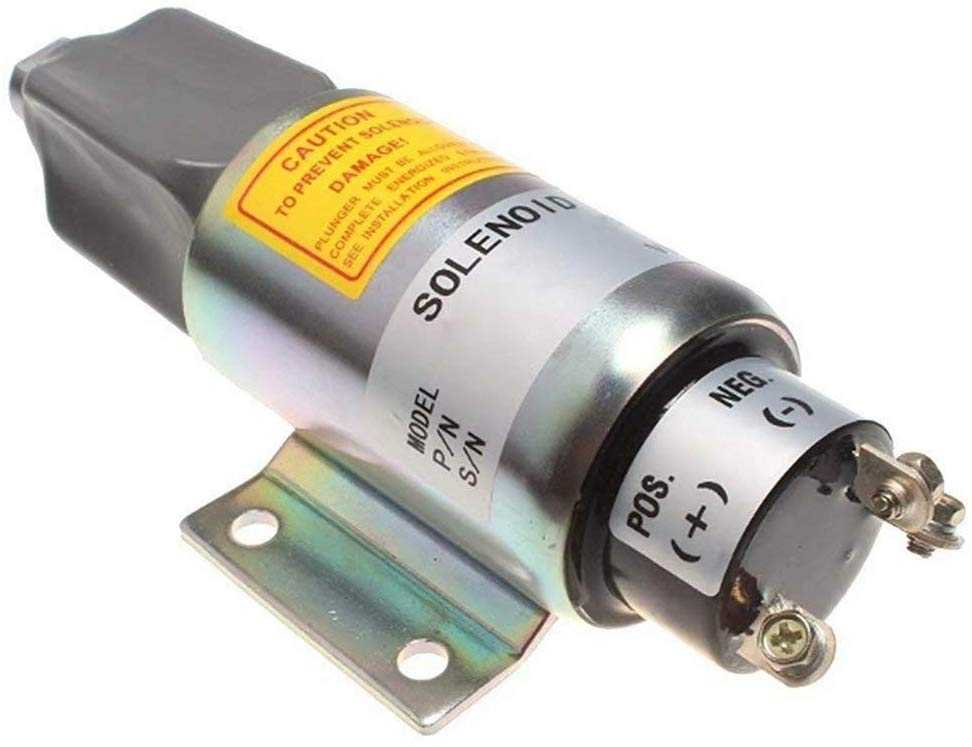

Французский физик Андре-Мари Ампер изобрел термин соленоид.
Солен в переводе с греческого означает «труба, канал», а эйдос — «форма, форма». Соленоид представляет собой катушку из проволоки, которая действует как магнит, проводя электрический ток. это неотъемлемый компонент двигателей всех размеров. Он обернут вокруг сердечника особой формы из стали или железа.
Электродвигатель представляет собой устройство, преобразующее электрическую энергию в механическую. Он может пропускать электрический ток через проволочную петлю, содержащуюся в магнитном поле, которое переключает электрическую энергию в механическую. Проще говоря, электродвигатель — это устройство, используемое для производства вращательной энергии.
Электродвигатель — это электрическая машина, преобразующая электрическую энергию в механическую.
Но так же и соленоид. Вы можете, если хотите, возразить, что определение мотора достаточно широкое, чтобы включать в себя любое устройство, производящее движение. Электромагнитные двигатели основаны на основном принципе, согласно которому все провода с током в магнитном поле содержат некоторую механическую силу. Чем больше двигатель и чем сильнее электромагнитное поле, тем больше вырабатывается мощность.
Электродвигатель или электродвигатель. Что лучше?
Соленоиды служат намного дольше, но имеют недостатки. Их состояние бинарное, клапан будет открыт или закрыт в зависимости от подачи питания. Моторные приводы имеют пропорциональные модели, поэтому апертуру клапана можно определить по аналоговому значению. Соленоиды предназначены для приложения фиксированной силы, основанной на силе магнитного поля, приложенного к сердечнику. Эта сила должна сочетаться с действием, которое не изнашивается и не стареет до такой степени, что требует больше силы, чем требует поле. Поворотные приводы могут быть оснащены зубчатыми передачами для расширения их профиля крутящего момента, чтобы прикладывать меньше или больше силы в зависимости от возраста механизма.
Соленоиды не могут сохранять положение под напряжением во время отключения. Поворотные приводы могут быть выполнены без пружинного возврата, поэтому они сохранят положение до тех пор, пока не получат новую команду после отключения. Соленоиды просты и надежны, поэтому, если вы ищете небольшой, стабильный крутящий момент, бинарный линейный механизм без потери мощности, они — выбор, который прослужит дольше всего.
Ещё: электромагнитный двигатель
Познакомьтесь с автором
Данна — главный редактор блога на нашем веб-сайте, она работает с Stirlingkit более пяти лет.
Стирлингкит
Toyan V8 Nitro Engine FS-V800 Наборы для сборки модели двигателя RC 28cc
- Обычная цена
- от 1699,99 долларов США
- Цена продажи
- от 1699,99 долларов США
- Обычная цена
- Цена за единицу товара
- /отсутствует перевод: en.general.accessibility.unit_price_separator
комплект стирлинга
CISON FG-VT9 9cc V-twin V2 Engine Четырехтактный мотоцикл с воздушным охлаждением RC Бензиновый двигатель
- Обычная цена
- 599,99 долларов США
- Цена продажи
- $599,99
- Обычная цена
- Цена за единицу товара
- /отсутствует перевод: en.
Электромагнитные клапаны для воды
Электромагнитный (соленоидный) клапан – устройство, устанавливаемое в трубопроводной системе, позволяющее регулировать подачу жидкой или газообразной среды в системе посредством управляющего электрического сигнала.
Модельный ряд электромагнитных клапанов для воды
| Модель | Диаметр | Резьба | Пропускная способность | |
| Давление до 7 бар, исполнение НЗ, рабочая температура 0…+65°Снапряжение катушки 220В AC, 24В AC, 24В DC, 12В DC | ||||
 |
SF62321 | DN10 | G ⅜» | 4,86 м 3 /ч |
| SF62322 | DN15 | G ½» | 5,04 м 3 /ч | |
| SF62323 | DN20 | G ¾» | 8,57 м 3 /ч | |
| SF62324 | DN25 | G 1″ | 12,54 м 3 /ч | |
| SF62325 | DN32 | G 1¼» | 23,12 м 3 /ч | |
| SF62326 | DN40 | G 1½» | 31,59 м 3 /ч | |
| Давление до 10 бар, исполнение НЗ, рабочая температура 0…+80°Снапряжение катушки 220В AC, 24В AC, 24В DC, 12В DC | ||||
 |
SF62522 | DN15 | G ½» | 5,22 м 3 /ч |
| SF62523 | DN20 | G ¾» | 8,82 м 3 /ч | |
| SF62524 | DN25 | G 1″ | 13,92 м 3 /ч | |
| Давление до 10 бар, исполнение НО, рабочая температура 0…+80°Снапряжение катушки 220В AC, 24В AC, 24В DC, 12В DC | ||||
 |
SF62542 | DN15 | G ½» | 5,22 м 3 /ч |
| SF62543 | DN20 | G ¾» | 8,82 м 3 /ч | |
| SF62544 | DN25 | G 1″ | 13,92 м 3 /ч | |
| Давление до 16 бар, исполнение НЗ, рабочая температура -20…+130°Снапряжение катушки 220В AC, 110В AC, 24В AC, 24В DC, 12В DC | ||||
 |
SG55324 | DN15 | G ½» | 5,22 м 3 /ч |
| SG55325 | DN20 | G ¾» | 8,82 м 3 /ч | |
| SG55326 | DN25 | G 1″ | 13,92 м 3 /ч | |
| SG55327 | DN32 | G 1¼» | 25,52 м 3 /ч | |
| SG55328 | DN40 | G 1½» | 34,80 м 3 /ч | |
| SG55329 | DN50 | G 2″ | 55,68 м 3 /ч | |
| Давление до 16 бар, исполнение НО, рабочая температура -20…+130°Снапряжение катушки 220В AC, 110В AC, 24В AC, 24В DC, 12В DC | ||||
 |
SG55344 | DN15 | G ½» | 5,22 м 3 /ч |
| SG55345 | DN20 | G ¾» | 8,82 м 3 /ч | |
| SG55346 | DN25 | G 1″ | 13,92 м 3 /ч | |
| SG55347 | DN32 | G 1¼» | 25,52 м 3 /ч | |
| SG55348 | DN40 | G 1½» | 34,80 м 3 /ч | |
| SG55349 | DN50 | G 2″ | 55,68 м 3 /ч |
Состав электромагнитных клапанов
Конструктивно электромагнитный клапан содержит следующие основные элементы:
- Корпус и крышка. Выполняются из латуни, полимеров, чугуна, нержавеющих сталей – для условий различных сред и температур.
- Детали уплотнения, мембраны. Изготавливаются из специальных видов каучуков и резины, фторопластов.
- Подвижные детали, являющиеся элементами сердечника соленоида. Изготавливаются из материалов с магнитными свойствами.
- Электрическая катушка, выполняется медным эмальпроводом и герметизирована.
Разновидности электромагнитных клапанов
Физически работа электромагнитного клапана состоит в перекрытии проходного отверстия в корпусе клапана мембраной под воздействием перемещения сердечника и связанных с ним деталей при поступлении напряжения на обмотку катушки. Различают два типа клапанов – прямого действия и пилотные. Первые применяются в основном для трубопроводов небольшого расхода. В них перекрытие или открывание отверстия осуществляется непосредственно за счет электромагнитного усилия соленоида, преодолевающего сопротивление возвратной пружины. В клапанах пилотного действия срабатывание происходит за счет энергии потока жидкости в трубопроводе, перенаправляемом при перекрытии или открывании перепускных (пилотных) отверстий после подачи напряжения на соленоид. Такие клапаны применяются в трубопроводах большого расхода и требуют наличия в магистрали некоторого минимального напора (давления), как правило, порядка 0,2 атм.
По логике работы электромагнитные клапаны делятся на нормально открытые, нормально закрытые и переключающиеся – переходящие в другое положение при каждой новой подаче напряжения на катушку. Обмотки катушек рассчитаны на питание различным постоянным или переменным напряжением.
Для трубопроводов небольших диаметров в основном используется резьбовое присоединение клапанов, для больших диаметров используется фланцевое присоединение и приварное.
По характеру функционирования электромагнитные клапаны бывают одноходовыми, двухходовыми, трех- и четырехходовыми. Последние два варианта используются в трубопроводных системах как разделительные и смесительные.
Существуют также специальные взрывозащищенные конструкции для особых условий.
Модели с параллельным возбуждением
Электромагнитные двигатели данного типа изготавливаются на базе щеточных коллекторов. Якоря в данном случае отсутствуют. Вал в устройствах крепится на роликовых подшипниках. Также для уменьшения силы трения используются специальные лапы. У некоторых конфигураций есть магнитопроводы. Подключаться модели могут только к сети с постоянным током.
Еще важно отметить, что на рынке в основном представлены трехтактные модификации. Щеткодержатели в устройствах выполнены в форме цилиндров. По мощности модели отличаются
В среднем параметр рабочего тока на холостом ходе не превышает 50 А. Для усиления электромагнитного поля применяются роторы с высоковольтной обмоткой. У некоторых конфигураций используются наконечники на магнитопроводах
По мощности модели отличаются. В среднем параметр рабочего тока на холостом ходе не превышает 50 А. Для усиления электромагнитного поля применяются роторы с высоковольтной обмоткой. У некоторых конфигураций используются наконечники на магнитопроводах.
Использование генератора на 20 В
Сделать при помощи генератора на 20 В вечный двигатель на магнитах своими руками можно, имея мощную катушку индуктивности. Пластины для данного устройства целесообразнее подбирать небольшого диаметра
При этом диск важно надежно закрепить на спицы. Чтобы увеличить силу магнитного поля, многие специалисты рекомендуют устанавливать в вечный двигатель на постоянных магнитах низкочастотные преобразователи. В этой ситуации можно надеяться на быстрый выход охлажденного агента
Дополнительно следует отметить, что добиться большой кулоновской силы у многих получается за счет установки плотного обтекателя. Температура окружающей среды на скорость вращения влияет, однако незначительно. Магниты на пластине следует устанавливать на расстоянии 2 см от края. Спицы в данном случае необходимо крепить с промежутком 1,1 см
В этой ситуации можно надеяться на быстрый выход охлажденного агента. Дополнительно следует отметить, что добиться большой кулоновской силы у многих получается за счет установки плотного обтекателя. Температура окружающей среды на скорость вращения влияет, однако незначительно. Магниты на пластине следует устанавливать на расстоянии 2 см от края. Спицы в данном случае необходимо крепить с промежутком 1,1 см.
Все это в конечном счете позволит уменьшить отрицательное сопротивление. Операционные усилители в двигателях устанавливаются довольно часто. Однако для них необходимо подбирать отдельные проводники. Лучше всего их устанавливать от преобразователя. Чтобы не произошла волновая индукция, прокладки следует использовать прорезиненные.
