Магнитный двигатель для автомобиля своими руками

Общее устройство и принцип работы

Работы над так называемым вечным двигателем ведутся уже очень давно и не прекращаются в настоящее время. В современных условиях этот вопрос становится все более актуальным, особенно в условиях надвигающегося энергетического кризиса. Поэтому одним из вариантов решения этой проблемы является двигатель свободной энергии на неодимовых магнитах, действие которого основано на энергии магнитного поля. Создание рабочей схемы такого двигателя позволит без каких-либо ограничений получать электрическую, механическую и другие виды энергий.

В настоящее время работы по созданию двигателя находятся в стадии теоретических изысканий, а на практике получены лишь отдельные положительные результаты, позволяющие более подробно изучить принцип действия этих устройств.

Конструкция двигателей на магнитах полностью отличается от обычных электрических моторов, использующих электрический ток в качестве главной движущей силы. В основе работы данной схемы лежит энергия постоянных магнитов, которая и приводит в движение весь механизм. Весь агрегат состоит из трех составных частей: сам двигатель, статор с электромагнитом и ротор с установленным постоянным магнитом.

На одном валу с двигателем устанавливается электромеханический генератор. Дополнительно на весь агрегат устанавливается статический электромагнит, представляющий собой кольцевой магнитопровод. В нем вырезается дуга или сегмент, устанавливается катушка индуктивности. К этой катушке подключается электронный коммутатор для регулировки реверсивного тока и других рабочих процессов.

Самые первые конструкции двигателей изготавливались с металлическими частями, которые должны были подвергаться влиянию магнита. Однако для возвращения такой детали в исходное положение затрачивается такое же количество энергии. То есть, теоретически использование такого двигателя нецелесообразно, поэтому данная проблема была решена путем использования медного проводника, по которому пропущен электрический ток. В результате, возникает притяжение этого проводника к магниту. Когда ток отключается, то прекращается и взаимодействие между магнитом и проводником.

Установлено, что сила воздействия магнита находится в прямой пропорциональной зависимости от ее мощности. Таким образом, постоянный электрический ток и рост силы магнита, увеличивают воздействие этой силы на проводник. Повышенная сила способствует вырабатыванию тока, который затем будет подан на проводник и пройдет через него. В результате, получается своеобразный вечный двигатель на неодимовых магнитах.

Этот принцип был положен в основу усовершенствованного двигателя на неодимовых магнитах. Для его запуска используется индуктивная катушка, в которую подается электрический ток. Полюса постоянного магнита должны быть расположены перпендикулярно зазору, вырезанному в электромагните. Под действием полярности постоянный магнит, установленный на роторе, начинает вращаться. Начинается притяжение его полюсов к электромагнитным полюсам, имеющим противоположное значение.

Когда разноименные полюса совпадают, ток в катушке выключается. Под собственным весом, ротор вместе с постоянным магнитом проходит по инерции данную точку совпадения. При этом, в катушке происходит изменение направления тока, и с наступлением очередного рабочего цикла полюса магнитов становятся одноименными. Это приводит к их отталкиванию друг от друга и дополнительному ускорению ротора.

Мотоцикл на магнитном двигателе: история развития

Однако здесь был и существенный недостаток – малый КПД. Магниты обеспечивали вращения ротора только на 359 градусов, далее они просто тормозились. Соответственно ротор не мог сделать последний 360-градус, что не давало магнитному двигателю никаких преимуществ.

В 1997 году Украинскому ученому Ф.И. Свинтицкому удалось доработать этот двигатель. В этом году был выдан патент №2086784 в России. Суть доработки заключалась в том, что двигателю удавалось сделать 360-ый градус за счет того, что были установлены дополнительные аккумуляторы. Соответственно аккумуляторы тратили энергию только на то, чтобы двигатель сделал полный оборот и сделал новый цикл. Это позволило назвать модель двигателя рабочей и эффективной. Если говорить за КПД, то он в 359 экономичней и мощнее.

Такой двигатель можно использовать вместо привычных бензодвигателей. Но, как вы понимаете, практически никаких разработок в этом плане не было. Патент откинули практически все страны, хотя, мы четко понимаем, кому это выгодно. В конце статьи мы немножко затронем, почему магнитный двигатель не попал в серийное производство.

НОВЫЙ ВАРИАНТ

Приборы приобретают в готовом виде или изготавливают самостоятельно. Купив ветрогенератор, его остается только установить. Все регулировки и центровки уже пройдены, проведены испытания при различных климатических условиях.

Неодимовые магниты, которые используются вместо редуктора и подшипников, позволяют достичь следующих результатов:

сокращается трение, и повышается срок эксплуатации всех деталей;

исчезает необходимость регулярно обслуживать прибор.

Ветрогенератор можно приобрести со встроенным инвертором, который заряжает батарею, а также с контроллером.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Законность установки

Установки с выходной мощностью до 75 кВт устанавливать на собственной территории не запрещается, и никаких согласований проводить не потребуется (факт, закреплённый в Постановлении кабинета министров России).

А если нужно поставить мощный генератор промышленного или коммерческого типа, то понадобится специальная подготовка, связанная с созданием фундамента и ограждения участка – а это уже считается капитальным строительством.

Рекомендуется перед установкой ВЭЛ прочитать местные законодательные акты, касающиеся энергетики и предоставления коммунальных услуг. В разных регионах могут быть свои правила.

Выбор генератора

Создание генератора собственного изготовления потребует навыков, которые есть не у всех. Например, выполнение токарных работ. Поэтому нужно рассмотреть проблему приобретения заводского устройства, которое можно было бы использовать на ВЭУ.

Виды и особенности:

Генераторы переменного тока (асинхронные) очень легко найти и приспособить для ветрогенератора. Минусы – недостаточная мощность, агрегат потребует доработок при монтаже.
Генераторы постоянного тока отлично работают при небольших оборотах, почти не требуют доработок. Недостатки – трудно отыскать генераторы большой мощности.
Асинхронные – не проблема купить генератор за небольшие деньги, но такие агрегаты малоэффективны при высокой скорости вращения вала, а внутреннее сопротивление ограничивает их мощность.

Генераторы делят на два типа по количеству фаз на выходе. Однофазные генераторы простые по конструкции, но под высокими нагрузками сильно вибрируют и могут гудеть. Трёхфазные устройства лишены этих недостатков, а при некоторых режимах более эффективно работают.

Особенности установки мачты

Чаще всего мачту делают из металлических заготовок – либо в виде сложного каркаса (для крупных и мощных установок), либо используют одну трубу (круглого/квадратного сечения), которую вкапывают в землю. В обоих случаях рекомендуется усилить мачту 3–4 растяжками из металлического каната.

Детали и расходные материалы

Для изготовления маломощного (не выше 1,5 кВт) роторного ветрогенератора потребуются такие компоненты:

12-вольтовый автомобильный генератор;
12-вольтовый аккумулятор;
преобразователь с 12 В на 220 В, рассчитанный на мощности от 700 Вт до 1500 Вт;
металлическая цилиндрическая емкость. Можно использовать обычное ведро или достаточно объемную кастрюлю;
реле для зарядки аккумуляторов от авто и лампочка для контроля заряда;
кнопочный выключатель на 12 В;
вольтметр;
детали для резьбовых соединений;
провода сечением 2,5 и 4 квадрата;
хомуты для крепления ветрогенератора к мачте.

Также потребуются следующие инструменты:

ножницы для обработки листового металла (можно заменить УШМ);
рулетка;
маркер;
отвертка;
разные гаечные ключи;
дрель со сверлами;
пассатижи и бокорезы.

Реальные перспективы создания вечного двигателя на магнитах

Противники теории создания вечного двигателя говорят о невозможности нарушения закона о сохранении энергии. Действительно, нет совершенно никаких предпосылок к тому, чтобы получить энергию из ничего. С другой стороны, магнитное поле – это вовсе не пустота, а особый вид материи, плотность которого может достигать 280 кДж/м³. Именно это значение и является потенциальной энергией, которую теоретически может использовать вечный двигатель на постоянных магнитах. Несмотря на отсутствие готовых образцов в общем доступе, о возможности существования подобных устройств говорят многочисленные патенты, а также факт наличия перспективных разработок, которые остаются засекреченными еще с советских времен. Норвежский художник Рейдар Финсруд создал свой вариант вечного двигателя на магнитахК созданию подобных электрогенераторов приложили силы знаменитые физики-ученые: Никола Тесла, Минато, Василий Шкондин, Говард Джонсон и Николай Лазарев. Следует сразу оговориться, что создаваемые с помощью магнитов двигатели называются «вечными» условно — магнит теряет свои свойства через пару сотен лет, а вместе с ним прекратит работу и генератор.

Способ намотки катушки статора ветряка

Для того, чтобы сделанный своими руками ветрогенератор на неодимовых магнитах работал с максимальной отдачей, статорные катушки следует рассчитывать. Однако большинство мастеров предпочитают делать их на глаз. К примеру, тихоходный генератор, способный заряжать 12 В аккумулятор, начиная со 100 — 150 оборотов за минуту, должен иметь во всех катушках от 1000 до 1200 витков, поровну разделенное между всеми катушками. Увеличение количества полюсов ведет к росту частоты тока в катушках, благодаря чему генератор, даже при малых оборотах, дает большую мощность. Намотка катушек должна производиться по возможности более толстыми проводами, с целью снижения сопротивления в них. Делать это можно на оправке, либо на самодельном станке.

Для того чтобы разобраться, какой потенциал мощности имеет генератор, покрутите его с одной катушкой, поскольку, в зависимости от того, в каком количестве будут установлены неодимовые магниты и какова их толщина, данный показатель может существенно отличаться. Измерение проводятся без нагрузки при необходимом числе оборотов. Например, если генератор при 200 оборотах за минуту обеспечивает напряжение в 30 В, имея сопротивление в 3 Ом, то следует из 30 В вычесть 12 В (напряжение питания аккумулятора) и полученный результат — 18 делим на 3 (сопротивление в омах) получаем 6 (сила тока в амперах), которые и пойдут от ветрогенератора на зарядку АКБ. Однако, как показывает практика, по причине потерь в проводах и диодном мосту, реальный показатель, который будет производить магнитный аксиальный генератор, будет поменьше.

Магниты для создания ветрогенератора лучше брать в форме прямоугольника, поскольку их поле распространяется по длине, в отличие от круглых, поле которых сосредотачивается в центре. Катушки, как правило, мотают круглыми, хотя лучше делать их несколько вытянутыми, что обеспечивает больший объем меди в секторе, а также более прямые витки. Отверстие внутри катушек должно быть равно или превышать ширину магнитов.

Толщина статора должна быть такой же что и магниты. Форма для него обычно фанерная, для прочности под катушки и поверх них кладут стеклоткань, и все это заливается эпоксидной смолой. Для того, что бы не допустить прилипания смолы к форме, последнюю смазывают любым жиром либо применяют скотч. Провода предварительно выводят наружу и скрепляют между собой, концы каждой фазы после этого соединяют треугольником либо звездочкой.

Конструирование тихоходного дискового трёхфазного генератора переменного тока на мощных неодимовых магнитах

Можекин Д.С. 1
1МАОУ «Лицей №97»

Красавин Э.М. 1Касауров Ю.А. 2
1Муниципальное общеобразовательное учреждение «Средняя общеобразовательная школа №

2МБУОДО ЦДОД

Работа в формате PDF1 MB

Автор работы награжден дипломом победителя II степени

Диплом школьникаСвидетельство руководителяСвидетельство руководителя

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке «Файлы работы» в формате PDF

Введение

Генератор переменного тока – это устройство, которое преобразует механическую энергию в электрическую. Большинство генераторов переменного тока используют вращающееся магнитное поле. В первой половине 19 века были созданы первые однофазные многополюсные генераторы переменного тока. Но в самых первых, появившихся в то время электронных устройствах, применялся только постоянный ток, а переменный ток долгое время не мог найти своего практического применения. Со временем выяснилось, что намного практичнее использовать не постоянный, а переменный ток, который периодически меняет свое значение и направление. Преимущества переменного тока, состоят в том, что его удобнее вырабатывать при помощи электростанций. Генераторы переменного тока более просты по устройству, экономичнее и проще в обслуживании, чем аналоги, работающие на постоянном токе. Эти электрические машины были более надёжны в эксплуатации и сразу нашли свое широкое применение в промышленных и бытовых сферах. В течении последних лет, популярность использования электростанций и генераторов переменного тока значительно возросла. Промышленные генераторы являются наилучшим вариантом для использования на производстве, в больницах, школах, магазинах, офисах, бизнес – центрах, в качестве альтернативного источника питания. Широкое применение, эти электрические машины, нашли на строительных площадках, значительно упрощая строительство в тех зонах, где электрификация полностью отсутствует. Бытовые генераторы, более практичные, компактные и идеально подходят для использования в коттедже и загородном доме. Генераторы переменного тока широко применяются в различных областях и сферах благодаря тому, что могут решить множество важных проблем, которые связаны с нестабильной работой электричества или полным его отсутствием. Трёхфазные генераторы переменного тока с встроенным полупроводниковым мостовым трёхфазным выпрямителем используются на современных автомобилях для зарядки автомобильного аккумулятора, а также для питания электропотребителей, таких как система зажигания, автомобильная светотехника, бортовой компьютер, система диагностики и других. Генераторы переменного тока применяются в гибридных автомобилях, позволяющих совмещать тягу двигателя внутреннего сгорания и электродвигателя. Актуальность вопроса конструирования лёгких и мощных электрических машин переменного тока возникла, в связи с широким развитием альтернативной энергетики. Системы альтернативной энергетики (ветрогенераторы, малогабаритные водные электростанции) потребовали новых подходов к конструированию электрических машин переменного тока. Для работы с альтернативными энергетическими ресурсами необходима лёгкость и малогабаритность конструкции, но не в ущерб её мощности. Повышение эффективности работы генератора возможно с созданием мощного магнитного поля и увеличением числа обмоток. И то и другое можно осуществить, используя постоянные магниты из редкоземельных металлов и большое количество плоских катушек, пересекающих магнитное поле. Возможность разработки и создания лёгкой и, в тоже время мощной малогабаритной электрической машины переменного тока, в домашних условиях легло в основу рабочей гипотезы данной работы.

Почему вечный двигатель невозможен

Когда речь заходит о вечном двигателе, главная проблема — путаница в формулировках. Почему-то некоторые считают, что вечный двигатель – это машина, которая движется постоянно, что она никогда не останавливается. Эта правда, но лишь отчасти.

Действительно, если вы однажды установили и запустили вечный двигатель, он должен будет работать до «скончания времён». Назвать срок работы двигателя «долгим» или «продолжительным» – значит сильно преуменьшить его возможности. Однако, ни для кого не секрет, что вечного двигателя в природе нет и не может существовать.

Но как же быть с планетами, звездами и галактиками? Ведь все эти объекты находятся в постоянном движении, и это движение будет существовать постоянно, до тех пор пока существует Вселенная, пока не наступит время вечной, бесконечной, абсолютной темноты. Это ли не вечный двигатель?

Именно при ответе на этот вопрос и вскрывается та путаница в формулировках, о которой мы говорили в начале. Вечное движение не есть вечный двигатель! Само по себе движение во Вселенной «вечно». Движение будет существовать до тех пор, пока существует Вселенная. Но так называемый вечный двигатель — это устройство, которое не просто движется бесконечно, оно еще и вырабатывает энергию в процессе своего движения. Поэтому верно то определение, которое даёт Википедия:

Вечный двигатель — это воображаемое устройство, вырабатывающее полезную работу бо́льшую, чем количество сообщённой этому устройству энергии.

В интернете можно найти множество проектов, которые предлагают модели вечных двигателей. Глядя на эти конструкции, можно подумать, что они способны работать без остановки, постоянно вырабатывая энергию. Если бы нам действительно удалось спроектировать вечный двигатель, последствия были бы ошеломляющими. Это был бы вечный источник энергии, более того, бесплатной энергии. К сожалению, из-за фундаментальных законов физики нашей Вселенной, создание вечных двигателей невозможно. Разберёмся, почему это так.

Проект Заряд

Самовращающийся двигатель на постоянных магнитах Измалкова Германа Ивановича. Украинского изобретателя, имеющего на своем счету более трехсот изобретений, на многие из которых автор имеет патенты и авторские свидетельства. Эта заявка подана совсем недавно. Она является очень перспективной. В дополнение к данному изобретению, есть еще центробежное тормозное устройство, которое не позволит этому магнитному двигателю, запущенному без нагрузки, набрать разрушительных оборотов,

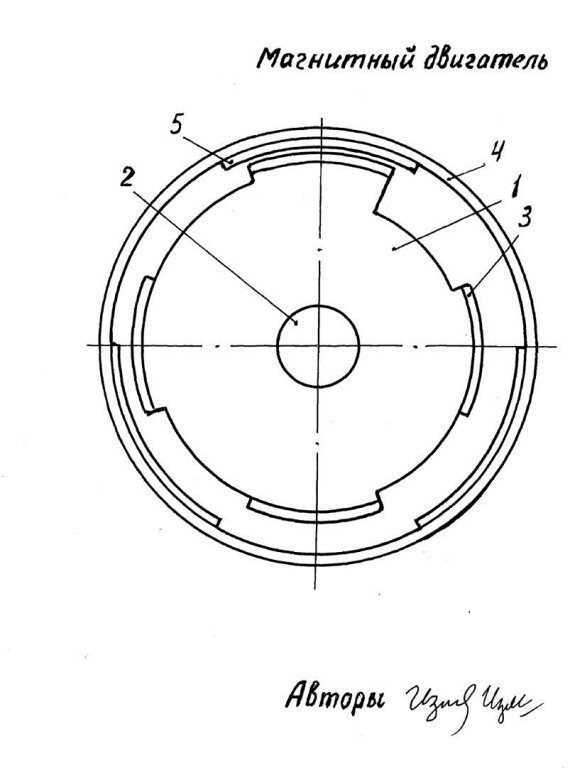

На чертеже схематично показан магнитный двигатель, общий вид.

Предложенный магнитный двигатель состоит из ротора 1 с валом 2, на котором по эксцентрической окружности равномерно расположены постоянные магниты 3 одноименными полюсами по радиусу в одну строну, а на статоре 4 таким же образом по окружности расположены тоже постоянные магниты 5, но их количество на единицу меньше, чем количество постоянных магнитов 3 на роторе 1 и при этом это устройство выполнено совместно несколько раз (на чертеже не показано) и все роторы 1 установлены на общем валу 2, но магниты 3 на каждом последующем роторе 1 повернуты относительно магнитов 3 предыдущего ротора 1 на угол, равный углу хорды, занимающей расстояние между магнитами 3, деленному на количество роторов 1, статоры 4 повернуты таким же образом на угол, равный окружности, деленной на количество статоров 4. Предложенный магнитный двигатель работает за счет взаимодействия через их магнитные силы постоянных магнитов 3 с постоянными магнитами 5, при этом в момент наложения магнита 3 самого удаленного по концентрической окружности от оси вращения в случае, если полярности, направленные навстречу друг другу магнитов 3 и 5, разные, и самого приближенного к оси вращения магнита 3 в случае, если эти полярности одинаковые, возникают состояния «мертвых точек» и взаимодействия этих двух постоянных магнитов: магнита 3 и магнита 5 тормозят вращение каждого этого ротора 1, для создания крутящего момента на валу 2, и чтобы этот вал 2 вращался бесконечно долго вся эта конструкция выполнена, именно, таким образом.

Основанная еще в 1995 году компания производящая черный и нержавеющий металлопрокат, на сегодняшний день, является одной из крупнейших фирм Санкт-Петербурга. Также имеется производство металлоконструкций и порошковой окраски металлических изделий, а заказанная у нас резка листа, будет выполнена качественно и в срок.

Генератор на неодимовых магнитах: принцип и схема работы

Неодимовые магниты – элементы, которые позволяют конструировать альтернативные источники энергии

Неважно, какими они будут: ветряными, водными или механическими. Речь идёт не о мифологических вечных двигателях, а о целиком реальных устройствах с высоким КПД. В быту они, как минимум, помогут вам зарядить гаджеты или автомобильный аккумулятор

В быту они, как минимум, помогут вам зарядить гаджеты или автомобильный аккумулятор.

В таких устройствах за основу взят обычный маятник, а давать низкопотенциальную энергию будет сила тяжести. Схема работы такова:

В верхней части маятник вольно качается на паре подшипников.
Внизу на конце рычага маятника находится дугообразный отрезок с парой мощных неодимовых магнитов.
На неподвижной опоре в верхних точках колебания маятника установлены два электромагнита, сопоставимые по мощности с неодимовыми. По мере приближения маятника они будут кратковременно включаться и отталкивать его.
По качающейся дуге располагаются менее мощные неодимовые магниты. На них возложена функция ротора.
Магниты
На неподвижной платформе в нижнем сегменте окружности маятника размещены статорные катушки без сердечника (6-12 шт., в зависимости от размеров устройства). Их функция – сокращение торможения.
Выше дуги можно расположить ещё одну, меньше по количеству магнитов, по размеру и мощности.
Электромагниты следует запитать от маломощной батареи из электроконденсаторов.
Чтобы преобразовать энергию в переменный ток, нужно установить инвертор.

Электрические и технические параметры генератора

Расчет напряжения выполняют по формуле:

Генератор тока переменного

U=2*Ч*КП*КК*КВ*МИ*П, где:

U – напряжение в Вольтах;
Ч – частота оборотов ротора генератора за одну секунду;
КП – количество магнитных полюсов;
КК – количество индукционных катушек в статоре;
КВ – число витков проводника в одной индукционной катушке;
МИ – магнитная индукция в Тл, которая образуется в стандартном зазоре (2 мм);
П – площадь поверхности одного неодимового магнита, в кв. м.

Если применяют простые катушки, для расчета берут магнитную индукцию 0,5 Тл. При добавлении сердечника из электротехнической стали значение увеличивают до 0,7-0,9Тл.

К сведению. Формула действительна при соединении обмоток «треугольником». Если трехфазный генератор собирают по схеме «звезда», полученное значение умножают на поправочный коэффициент 1,7.

После вычисления напряжения надо узнать сопротивление в обмотках. После этого несложно будет определить силу тока и мощность. Для медного проводника удельное сопротивление составляет 0,0175 Ом на мм кв./ метр. Для расчета общей величины применяют формулу:

С= (УС*Д)/ПП, где:

С – сопротивление, в Ом;
УС – удельное сопротивление определенного материала;
Д – длина проводника в метрах;
ПП – площадь проводника в сечении, мм кв.

Для расчета силы тока вычитают из напряжения магнитного генератора на холостом ходу напряжение подсоединенного для зарядки аккумулятора. Полученное значение делят на величину рассчитанного по предыдущей формуле сопротивления.

Увеличение/уменьшение оборотов меняет соответствующим образом силу тока при неизменном значении напряжения на клеммах батареи аккумуляторов. Для расчета производительности ветроустановки в разных режимах используют стандартную формулу:

P=I*U, где:

Р – мощность, Ватт;
I – сила тока, Ампер;
U – напряжение, Вольт.
