Соленоидный электромагнитный клапан: характеристика запирающих устройств

Виды и характеристики электромагнитных клапанов

Электромагнитный клапан (его виды) можно разделить на две основные категории, которые отличаются по принципу работы механизма включения и выключения:

• прямого действия.
• пилотного действия.

Помимо этого, они делятся на несколько основных видов, которые обладают функциональными особенностями.  Устройства могут быть:

• нормально закрытыми (открытыми). В случае, если отсутствует подача напряжения на катушку, она будет постоянно располагаться в закрытом положении. При поступлении напряжения она открывает устройство. Нормально открытый клапан действует наоборот — без напряжения он не препятствует движению среды;
• бистабильными. При поступлении напряжения происходит переключение рабочих положений.

По виду катушек устройства подразделяют на:

• постоянного тока — катушка у таких устройств отличается небольшой силой электромагнитного поля.
• переменного тока — сила электромагнитного поля такой катушки достаточно велика.

Помимо этого, агрегат, в зависимости от характера функционирования, делят на:

• одноходовой;
• двухходовой;
• трехходовой.

Двухходовой клапан имеет два патрубка — входной и выходной

Одноходовые имеют один патрубок и не совмещают в себе разные потоки жидкости. Двухходовые имеют два патрубка (входной и выходной). Принцип действия одноходового и двухходового устройств основан на функционировании конуса или шара, применяемого для закрытия.

Трёхходовые электромагнитные клапаны для воды – имеют три патрубка и осуществляют функционирование путём смешения потоков жидкости. Также трёхходовые электромагнитные клапаны могут осуществлять контроль и регуляцию температур за счёт смешения потоков воды. Кроме того, бывают взрывозащищенные модели, которые применяются во взрывоопасных средах. Такие клапаны изготавливаются из прочных, огнеупорных материалов. Бывают также вакуумные клапаны.

Электромагнитные катушки

Электромагнитная или индукционная катушка осуществляет преобразование электроэнергии в поступательное движение. Чаще всего встречаются катушки с медной обмоткой на цилиндре. Цилиндр включает в себя магнитный плунжер. При подаче импульса на катушку возникает магнитное поле. В результате действия магнитного поля середник втягивается в катушку.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Выбор клапана

Прежде чем приступать к выбору клапана, необходимо выяснить устройство арматуры, принцип ее действия и область применения.

Устройство арматуры

Электромагнитный или соленоидный клапан состоит из следующих элементов:

1. корпуса запорной арматуры, который может быть изготовлен из латуни, бронзы и иных материалов, не подверженных коррозии;
2. поршня и штока, изготовленных из материалов, обладающих достаточными для работы устройства магнитными свойствами;
3. мембраны – чувствительного элемента, подающего сигналы о возникновении аварийной ситуации;

Мембраны могут изготавливаться из различных материалов, что влияет на технические параметры арматуры.

1. электромагнитной катушки (соленоида), располагаемой в защитном корпусе.

Составляющие элементы соленоидного клапана

Как работает клапан

Принцип работы клапана:

1. в обычном положении, в зависимости от вида устройства, пружина клапана находится в опушенном/поднятом состоянии;
2. при подаче электромагнитного сигнала на катушку клапана (220в) пружина поднимается, пропуская излишний поток жидкости, или поднимается для перекрытия потока соответственно;
3. после снятия напряжения составляющие арматуры приходят в обычное состояние.

Схема действия электромагнитного клапана

Область использования

Для чего нужен соленоидный клапан? Арматура используется:

в системах водоснабжения для смешивания потоков и достижения оптимальной температуры или аварийного перекрытии системы;

Соленоидные клапан на трубах подачи воды в жилое помещение

• в системах отопления для снижения потерь при испарении жидкости;
• в канализационных сетях, особенно в местах общественного пользования. Арматура также устанавливается для снижения потерь;
• в оросительных системах. Монтаж электромагнитного клапана позволяет задавать временные интервалы подачи воды для полива растений;
• в моечной технике бытового и промышленного назначения для обеспечения бесперебойной работы слива.

Разновидности клапанов

Произвести классификацию электромагнитных клапанов можно по нескольким признаками:

1. в зависимости от механизма действия клапаны подразделяются на арматуру:
   • прямого действия. Запорный элемент клапана работает под управлением сердечника, на который подается напряжение;

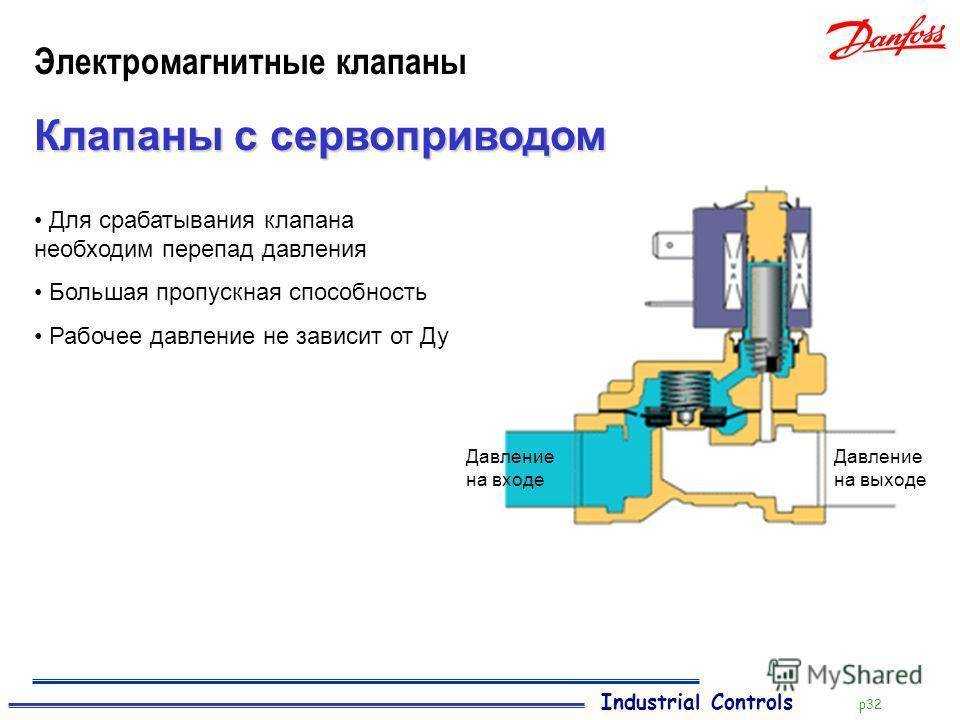

2. пилотного действия. Такая арматура дополнена пилотным клапаном, который и осуществляет управление запорным элементом;

Арматура с дополнительным клапаном управления

1. по положению запорного элемента выделяют:
   • нормально открытые клапаны – запорный элемент в стандартном положении открытый и не препятствует прохождению рабочей среды;

Открытый электромагнитный клапан в стандартном положении

1. • нормально закрытые клапаны. В отличие от предыдущего вида нормально закрытый клапан не позволяет проходить рабочей среде на определенный участок трубопровода. Открытие арматуры происходит в результате аварийной ситуации или возникновения избыточного давления;

Принцип работы закрытого электромагнитного клапана

1. • бистабильным. Смена режима работы клапан происходит при подаче электропитания на катушку.

1. по количеству патрубков:
   • одноходовые – клапаны с одним патрубком. Используются для аварийного перекрытия;
2. двухходовые – имеют два патрубка. Арматура может использоваться как для перекрытия/открытия потока, так и для смешивания;
3. трехходовые – три патрубка. Способны выполнять как функцию смешивания, так и функции регулирования и перекрытия.

Электромагнитный клапан с тремя патрубками

При выборе клапана также рекомендуется учитывать технические характеристики, так как несоответствие требований трубопроводной системы и данных клапана может привести к поломкам арматуры и преждевременному износу.

О разных видах клапан, устройстве арматуры и принципе работы подробно рассказано на видео.

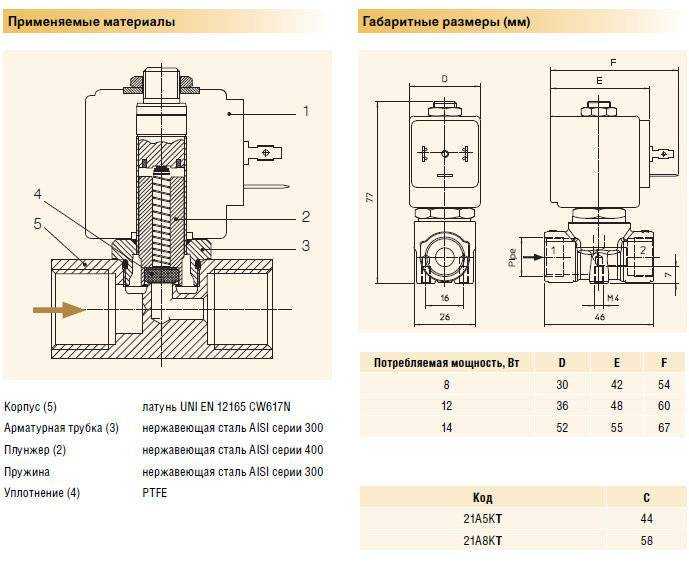

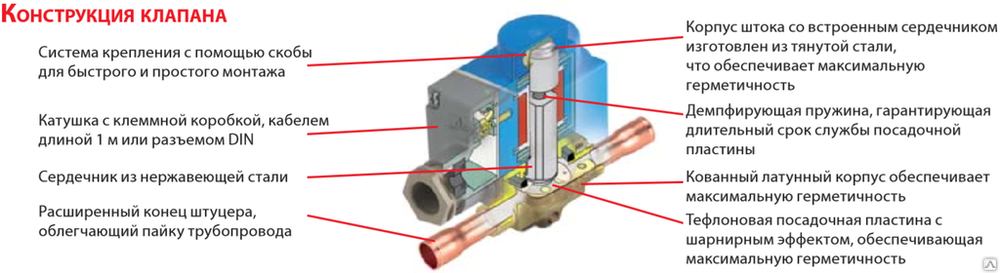

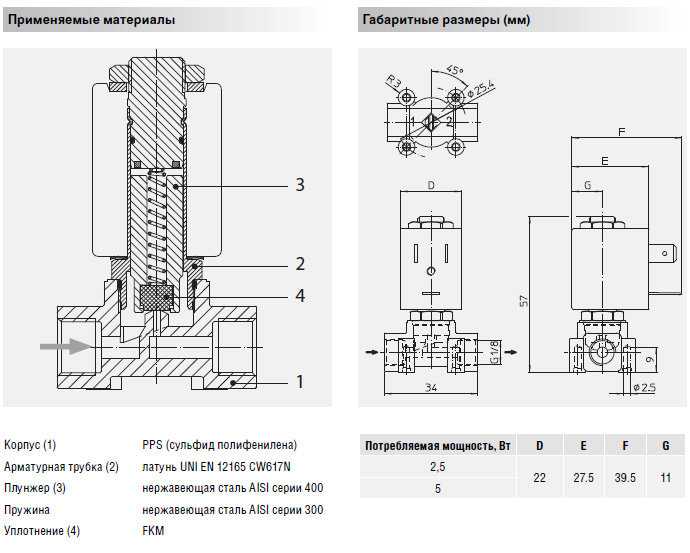

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Устройство и принцип работы соленоиды: как это работает?

Соленоиды гидроблока гидромеханической коробки передач представляют собой электромагнитные клапана, функциональное предназначение которых заключается в регулировке положения линейных магистралей. Соленоиды нужны для регулировки давления трансмиссионной жидкости внутри коробки путем открытия-закрытия пропускных каналов в зависимости от сигналов, получаемых ЭБУ.

Конструктивно каждый соленоид включает:

• Магнитный стержень – регулирующий элемент, который путем смены своего положения относительно гидравлической магистрали регулирует давление масла в коробке передач. К магнитному стержню соленоида фиксируется медная обмотка и возвратная пружина.
• Медную обмотку – подающийся электрический ток согласно сигналам ЭБУ изменяет электромагнитное поле, заставляющий стержень соленоида переместиться. Обратный процесс открытия-закрытия соленоида происходит только при смене электромагнитной силы.
• Возвратную пружину – стяжная пружина, позволяющая ускорить возврат соленоида при возникновении электромагнитного импульса на закрытие гидравлической магистрали. Наличие пружины обеспечивает точный и быстрый возврат стержня в исходное положение, что предупреждает снижение динамики автомобиля и появление рывков во время переключения передач.

В соленоидах свежего поколения магнитный стержень дополняется стальным сердечником с шариковым механизмом, что позволяет не только открывать или закрывать канал гидравлической магистрали, но и регулировать давление трансмиссионной жидкости путем ограничения пропускной способности самого канала. Подобный механизм называется трехканальным соленоидом и устанавливается на большинство современных АКПП, имеющих 6 или более передач.

Электромагнитные клапаны

Электромагнитные соленоидные клапаны предназначены для управления потоками жидкостей и газов с максимальной вязкостью 37 мм2/сек, совместимых с материалами, используемыми для изготовления клапана и уплотнениями.

Электромагнитный клапан состоит из следующих основных элементов: корпуса (из латуни, нерж. стали или пластика) и соленоида (электромагнита), оснащенного сердечником, соединенного с диафрагмой.

Существуют две основные модификации электромагнитных клапанов:

— электромагнитные клапаны прямого действия — в которых, стержень катушки соленоида напрямую механически воздействует на диафрагму, перекрывающую поток жидкости или газа. Такие клапана могут работать даже при отсутствии давления в линии жидкости или газа, на которую они устанавливаются.

— электромагнитные клапана непрямого действия (пилотные электромагнитные клапана) — в которых стержень катушки соленоида управляет открытием / закрытием пилотного канала небольшого сечения в корпусе клапана. А, через этот канал уже осуществляется гидравлическое воздействие на диафрагму, перекрывающую поток жидкости или газа. Для этого гидравлического воздействия требуется определенное минимальное давление на входе в клапан.

Принцип действия электромагнитных клапанов прост. Электричество подается на контакты электромагнитной катушки — в результате чего сердечник «втягивается» в соленоид, за счет возникновения электромагнитного поля, открывая или закрывая поток основной жидкости (в электромагнитных калапанах прямого действия) или пилотный управляющий канал (в электромагнитных клапанах непрямого действия).

В нормально закрытых электромагнитных клапан — без подачи напряжения на катушку соленоида поток жидкости или газа неперекрыт; после подачи напряжения — поток открывается.

В нормально открытых электромагнитных клапанах — без подачи напряжения на катушку соленоида поток жидкости или газа открыт;после подачи напряжения на катушку соленоида — поток перекрывается.

Соленоидные катушки электромагнитных клапанов предназначены для непрерывной работы под напряжением (ED 100%) и имеют класс изоляции F (макс. +155С). Катушки имеют водонепроницаемыое стекловолоконное покрытие (класс защиты (IP65) и снабжены 3-х контактным разъемом согласно ISO 4400, 6952.

Стандартное напряжение питания: 24, 220-230В (+10% — 15%) переменного тока (частота 50-60 Гц); 12, 24 В постоянного тока.

 Kv — коэффициент пропускной способности клапана, равный потоку воды через клапан (в м3/час) при перепаде давления через клапана 1 бар и темпереатуре воды 5 — 40С.

Пилотные диафрагменные электромагнитные клапаны серии YCD .

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Пилотная диафрагма, малое напряжение.

Падение давления — 0,3 — 16 бар.

Макс. рабочее давление — 16 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии YCD11
YCD 1112	3/8″	13	4,5
YCD 1115	½»	13	4,5
YCD 1120	¾»	20	9,3
YCD 1125	1″	25	12
YCD 1132	1 1/4″	35	24
YCD 1140	1 ½»	40	29
YCD 1150	2″	50	48
Нормально открытые клапана серии YCD12
YCD 1212	3/8″	13	4,5
YCD 1215	½»	13	4,5
YCD 1220	¾»	13	9,3
YCD 1225	1″	13	12
YCD 1232	1 1/4″	13	24
YCD 1240	1 ½»	13	29
YCD 1150	2″	13	48

Электромагнитные клапаны прямого действия серии 2W.

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Диафрагма прямого действия.

Падение давления — 0 — 10 бар.

Макс. рабочее давление — 10 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии 2W 31
2W 3115	½»	15	4,5
2W 3120	¾»	20	9,3
2W 3125	1″	25	12
Нормально открытые клапана серии 2W 12
2W 1215	½»	15	4,5
2W 1220	¾»	20	9,3
2W 1225	1″	25	12

Аксессуары к электромагнитным клапанам:

— Коннектор с 3-х ходовым контактным разъемом DIN 43650A;

— Катушка соленоида для серии YCD 11, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21B);

— Катушка соленоида для серии YCD 12, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21BТ).

Монтаж и подключение катушки

Главным рабочим органом соленоидного клапана является магнитная катушка. Необходимо обеспечить такие условия эксплуатации, чтобы гарантированно избежать её преждевременного повреждения.

Специалисты рекомендуют в любом случает устанавливать дополнительный фильтр на входе перед клапаном. Пусть подобный монтаж несколько затратен по времени и деньгам, зато система получает дополнительную степень надёжности.

Кабель, который будет подключаться к соленоидному клапану, обязательно в месте подключения должен образовывать петлю, которая спускается ниже входного отверстия кабеля.

В случае возникновения конденсата, он спустится по кабелю, но подняться по нему, чтобы попасть внутрь клапана уже не сможет.

В видео будет продемонстрирован классический соленоидный клапан:

В связи с тем что в электрике практически не разбираюсь… необходима помощь в подключение обоих клапанов к электрике автомобиля…

Есть два электромагнитных клапана … Первый с маркировкой

Основной вопрос… как ее подключить к электрике автомобиля… есть три ножки в разъеме «1», «2» и так понимаю земля… куда подводить «+» а куда «-«… можно конечно попробывать методом «тыка» … не сгорит ли катушка если не правильно подвести «+» и «-» и что будет происходить? . еще вопрос проводом какого сечения лучше ее подключить … расстояние от питание до клапана 3-4 метра…

Ну собственно те же вопросы по второму клапану…

Очень надеюсь на помощь уважаемого сообщества! Заранее очень признателен!

Зы… Добавлю фото кнопки

ЗЫЗЫЗЫ… Может по схеме кто какой косяк найдет, который я по незнанию совершаю

Как подключить электромагнитный клапан

Перед установкой и подключением электромагнитного клапана важно учесть, что этот механизм очень плохо «переносит» гидравлические удары, нередко случающиеся в трубопроводах с плотными жидкостями. Если его не защитить должным образом – он прослужит совсем недолго

Функцию такой защиты выполняет либо редукционный клапан, позволяющий понизить давление в момент удара, либо резиновые трубки, монтируемы непосредственно перед защищаемым устройством.

Помимо этого, обязательно учитываются следующие важные моменты:

• перед установкой соленоидного клапана проводятся подготовительные работы, сводящиеся к зачистке труб и их разметке;
• место его установки выбирается таким образом, чтобы к нему всегда имелся свободный доступ (на случай замены или ремонта);
• монтаж прибора проводится при полностью отключенном от питающей сети электромагните.

Процесс механической установки и электрического подключения включает в себя следующие этапы, приведённые в последовательности их исполнения:

1. Сначала корпус устройства посредством фланцев с уплотнительными прокладками устанавливается в разрыв трубопровода.
2. Затем переходят к подключению электрической части, представленной магнитной катушкой с тремя контактами.
3. К двум из них подключается + и – постоянного напряжения 24 В, либо фаза и ноль для соленоидов на 220 В, а третий контакт – заземляющий.

Для подсоединения заземления к корпусу клапана, используется толстый медный проводник, который крепится на сварку к смонтированному защитному контуру.

Что такое индуктивность, в чём измеряется, основные формулы

Что такое электромагнитное реле, их виды и принцип работы

Что такое ПИД регулятор для чайников?

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Для чего нужен магнитный пускатель и как его подключить

Описание, устройство и принцип работы полевого транзистора

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

• Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
• Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

• Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
• Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Таблицы перевода российских размеров одежды

Выбор подходящей спецодежды, не стягивающей и не стесняющей движений, не выглядящей мешковатой — дело совершенно непростое. Но справиться с ним значительно легче, если изучить размерные таблицы одежды.

Спецодежда необходима для защиты работников от возможных травм и воздействий на кожу веществ, с которыми приходиться работать. Правильный размер рабочей формы важен, поскольку от этого зависит не только удобство работника, но и качество выполнения рабочих обязанностей.

Предлагаем ознакомиться Как растянуть севшее после стирки платье

При подборке оптимального размера женской рабочей экипировки необходимо учитывать некоторые параметры:

• обхват женской груди — он определяется путем деления результата измерения пополам (к примеру, когда объем груди 92 см, нужный размер — 46);
• обхват бедер;
• рост — данный параметр должен подходить идеально, максимальный разброс ростовки не более 3 см в большую или меньшую сторону;
• обхват по самой узкой части животика (по талии).

Выбор спецодежды для мужчин сопряжен с теми же измерениями, что и при подборе спецодежды для женщин. Потребуется измерить:

• рост — знайте, мужская шкала роста значительно отличается от женской;
• обхват груди и бедер;
• обхват наиболее узкой части живота (талии).

Параметры рабочей одежды для мужчин рассчитаны на среднестатистическую фигуру и определяются ГОСТом.

Не все производители пользуются обычными для России маркировками одежды. Чтобы не возникло сложностей с приобретением спецодежды, размер которой указан в другом формате, ниже есть таблица перевода размеров одежды.

Определить обхват части тела можно с помощью обыкновенной сантиметровой портняжной ленты. Для этого надо:

• измерить грудную клетку в обхвате по максимально выступающим частям, проводя сантиметр по впадинам подмышек;
• измерить бедрапо самым выступающим частям ягодиц;
• обхват талии определяется по самому узкому месту;
• измерение роста можно произвести при помощи ростомера.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

• типу конструкции;
• материалу, из которого изготовлена корпусная часть;
• виду уплотнителя;
• положению запора внутри, когда система находится в обесточенном состоянии;
• способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

• этилен-пропиленового эластомера;
• фторэластомера;
• бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

• на одноходовые;
• двухходовые;
• трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.
