Как работает стабилитрон - характеристика стабилитрона

Внешний вид и суть стабилитрона

Диод Зенера КС156А в различных вариантах корпуса

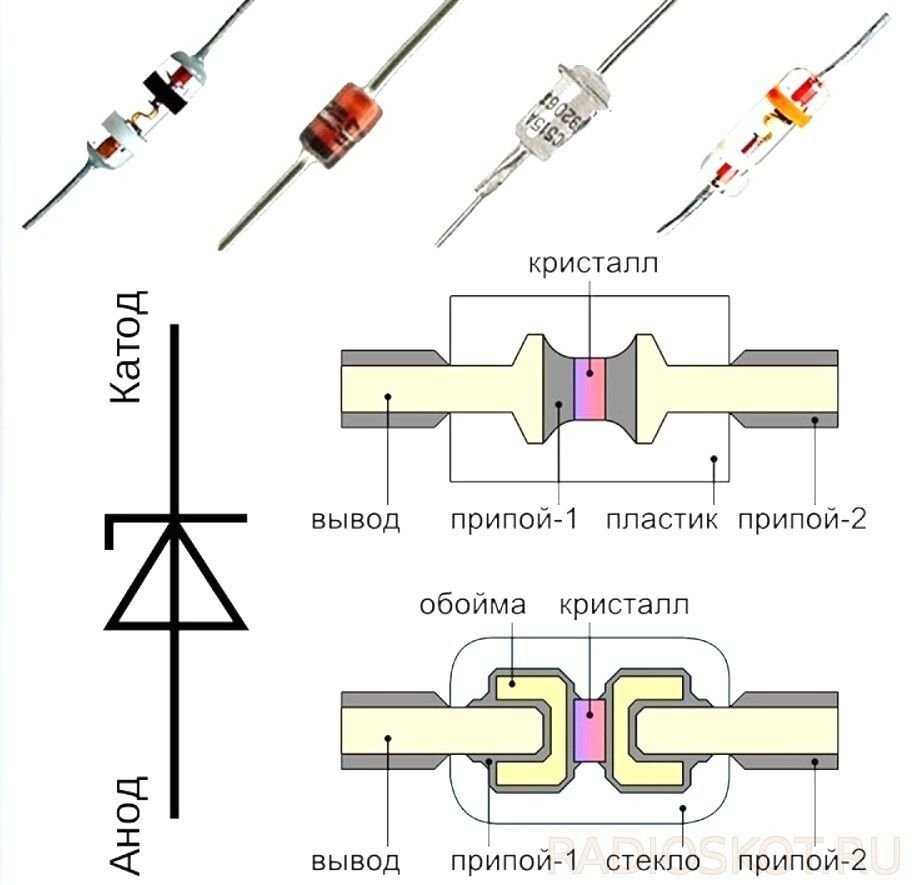

Внешне диод Зенера не отличается от обычного диода — металлический или стеклянный корпус с двумя выводами. Его устройство также не отличается от устройства любого диода – один p-n переход, заключенный в оболочку. Электрические параметры этого полупроводникового прибора также не имеют выходящих из стандарта значений.

Стабилитрон BZX84 в SMD-корпусе

Главной отличительной особенностью стабилитрона является нормированность некоторых характеристик, главные из которых – напряжение, при котором происходит лавинный пробой (Uстаб) и дифференциальное сопротивление.

Иными словами, на месте диода Зенера может работать любой диод. Но в коробке с тысячей экземпляров полупроводниковых приборов может не оказаться ни одного с нужным напряжением стабилизации, а если и удастся подобрать нужный экземпляр, то не факт, что его стабилизирующие свойства окажутся хотя бы удовлетворительными.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Схемы подключения стабилитрона и стабистора в схему

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Типы диодов

Стабилитрон (диод Зенера) — разновидность полупроводникового диода, работающего при напряжении обратного смещении в режиме пробоя. До момента наступления пробоя через стабилитрон текут совсем незначительные токи утечки, а его сопротивление достаточно высокое. В момент пробоя ток через него резко увеличивается, а его дифференциальное сопротивление снижается до малых величин. За счет этого в режиме пробоя напряжение на стабилитроне поддерживается с неплохой точностью в большом диапазоне обратных токов Основное разделение диодов происходит по их виду. Различают три категории: материал изготовления, площадь p-n перехода и назначение.

Материал

Для производства диодов используют один из четырех исходных полупроводников:

германий – в маломощных и прецизионных цепях, имеет больший коэффициент передачи;
кремний – недорогие и долговечные, устойчивы к воздействию температуры, но обладают меньшей проводимостью;
арсенид галлия – дороже и сложнее кремниевых, высокая радиационная стойкость;
фосфид индия – в светодиодах и для работы на сверхвысоких частотах.

Каждому материалу в разных системах соответствует своя буква или цифра, которую указывают в начале.

Площадь перехода

Есть два варианта конструкционного размещения катода и анода:

Точечный диод. Один из электродов в виде узкой иглы вплавляется в кристалл, образуя p-n границу. Она имеет малую площадь, как следствие – высокая рабочая частота. Они почти вышли из применения по причине низкой прочности, уязвимости к перегрузкам и низкому максимальному току.
Плоскостный диод. Область перехода больше – контакт проходит по площади пластинки полупроводника, соединяемой с кристаллом. Отличаются большей емкостью, низким уровнем помех, малым падением напряжения. Пример – диод Шоттки.

В современной маркировке разделение практически не встречается – плоскостные диоды постепенно вытесняют точечные.

Подтип

Следующее обозначение зависит от назначения прибора. Существует классификация диодов, применяемых в разных областях: туннельные, лазерные, варикапы, стабилитроны. Внутри подтипа также есть разделение – уже по техническим параметрам:

рабочая частота;
время восстановления;
прямой и обратный ток;
допустимые значения обратного и прямого напряжения;
температурный режим.

Получается большое количество возможных сочетаний, отсюда – сложность создания единой системы маркировки.

Без выпаивания

Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент. Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.

Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.

Предлагаемая схема служит для простого определения номинала напряжения стабилизации стабилитрона с помощью вольтметра, а также для определения его исправности.

Сейчас промышленностью выпускается невероятное количество различных электронных компонентов и зачастую при сборке радиоэлектронного изделия возникает множество затруднений по определению номинала компонента. Особенно в этом плане «отличилась» отечественная промышленность — в частности стабилитроны в стеклянном корпусе имеют, порой, очень похожую маркировку, отличить которую не представляется возможным. Хороший пример это стабилитроны КС211 и КС175 — иногда встречаются варианты маркировки, в которых оба выглядят как маленький выводной стеклянный диод с чёрной полосой. Их также можно спутать, например, со стабилитроном Д814. Так или иначе, запоминать цветовую маркировку стабилитронов не самая лучшая идея, учитывая насколько просто их можно проверить.

Для определения напряжения стабилизации понадобится простая схема:

Обычно диапазон рабочего тока маломощных стабилитронов лежит в пределах 1-10 мА, поэтому сопротивление резистора выбрано 2.2 кОм. Это оптимально для проверки маломощных стабилитронов. Для проверки мощных стабилитронов сопротивление возможно придётся уменьшить — для этого в схеме предусмотрена перемычка. Для проверки маломощных стабилитронов перемычку нужно ставить в верхнее положение, для проверки мощных — в нижнее.

Оптимальное напряжение питания — 25В.

Если стабилитрон подсоединён правильно — анодом к X1, катодом к X2, то вольтметр покажет его напряжение стабилизации, а если неправильно — какое-то очень малое напряжение около нуля. Если при одном подключении мультиметр показывает минимум напряжения, а при другом — максимальное, равное напряжению источника питания, значит испытуемый радиоэлемент либо простой диод, либо стабилитрон с напряжением стабилизации выше напряжения источника питания. Если вы уверены что это стабилитрон — нужно увеличить напряжение источника до предполагаемой величины и проверить ещё раз.

Если вольтметр показывает минимальное напряжение, либо напряжение питания при любом подключении — значит данный стабилитрон или диод неисправен.

Если напряжение стабилизации показывается при любом подключении — значит это двусторонний стабилитрон.

Аналогичным способом можно проверять исправность диодов и светодиодов, только полярность будет противоположная

Способ хорош тем, что позволяет узнать падение напряжения, что бывает очень важно. Проверяя светодиоды необходимо помнить, что некоторые светодиоды очень чувствительны к завышенному обратному напряжению, поэтому напряжение источника при их проверке желательно выставлять не выше 9В

Схема подключения

Рассмотрим работу стабилитрона на примере схемы параметрического стабилизатора. Это типовая схема. Приведем формулы для расчета стабилизатора.

Допустим, что имеется 15 Вольт, а на выходе необходимо получить 9 В. По таблице напряжений в справочнике подбираем стабилитрон Д810. Произведем расчет токоограничивающего резистора R1, согласно рисунку ниже. На нем показан токоограничивающий резистор и схема включения. Режим регулирования напряжения отмечен на вольт-амперной характеристике 1,2.

Для того чтобы полупроводник не вышел из строя, необходимо учитывать ток стабилизации и ток нагрузки. Из справочника определяем ток стабилизации.

Он равен 5 мА. На рисунке снизу представлена часть справочника.

Предполагаем, что ток нагрузки равен 100 мА:

R1= (U_вх-U_ст)/(I_н+I_c_т)= (15-9)/(0.1+0.005)=57.14 Ом.

Если нужен мощный стабилизатор, то стоит собирать схему из стабилитрона и транзистора.

Если необходимо изготовить стабилизатор на небольшое напряжение 0,2-1 В, для этого применяется стабистор. Он является разновидностью стабилитрона, но работает в прямой ветви ВАХ и включается в прямом направлении, в чем его уникальная особенность и заключается.

Аналогичным образом можно изготовить блок питания, где стабилизатор изготовлен из диодов. Как и стабистор их включают в прямом направлении. Нужное напряжение набирают прямыми падениями напряжений на диоде, для кремниевых диодов оно находится в пределах 0.5-0.7В. При отсутствии диодов, можно собрать стабилитрон из транзистора.

На нижеприведенном рисунке представлена схема на транзисторе.

Промышленность выпускает и управляемые стабилитроны. Или, точнее сказать, это микросхема — TL431. Это универсальная микросхема, позволяет регулировать напряжение в пределах от 2,5 до 36 вольт.

Регулировка осуществляется путем подбора делителя сопротивлений. На нижеприведенной схеме представлен стабилизатор на 5 вольт. Делитель собран на резисторах номиналом 2,2 К.

Специалист должен знать, как проверить мультиметром работоспособность стабилитрона. Сразу отметим, что проверить можно только однонаправленный элемент, сдвоенные (двунаправленные) такой проверке не подлежат. Если диод Зенера исправен, то при «прозвонке» тестером в одну сторону он будет показывать обрыв, а во вторую минимальное сопротивление. Неисправный звонится в обе стороны.

Принцип действия

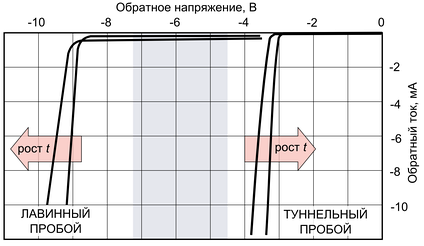

Вольт-амперные характеристики стабилитронов с преобладанием лавинного (слева) и туннельного (справа) механизмов пробоя

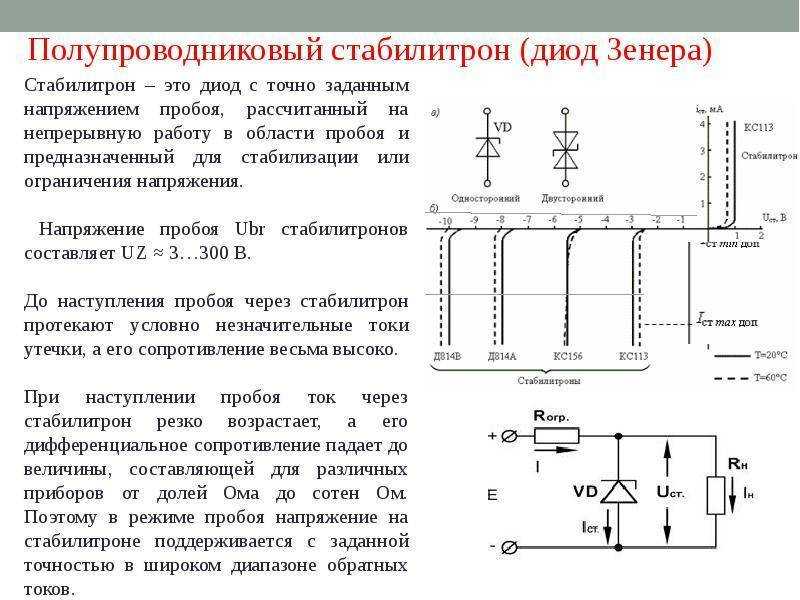

Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия .

Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете . Его «Теория электрического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложенный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:

Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).
В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.

Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В», Линден Харрисон — «от 3 до 8 В», Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.

Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.

Терминология и классификация

В русскоязычной литературе понятие «стабилитрон» без уточняющего «полупроводниковый» применяется именно к полупроводниковым стабилитронам. Уточнение необходимо, если нужно противопоставить стабилитроны полупроводниковые устаревшим газонаполненным стабилитронам тлеющего и коронного разряда. Катодом стабилитрона обозначается вывод, в который втекает обратный ток (n-область обратно-смещённого p-n-перехода), анодом — вывод, из которого ток пробоя вытекает (p-область p-n-перехода). Двуханодные (двусторонние) стабилитроны состоят из двух стабилитронов, включённых последовательно во встречных направлениях, «катод к катоду» или «анод к аноду», что с точки зрения пользователя равнозначно.

Полупроводниковые стабилитроны вошли в промышленную практику во второй половине 1950-х годов. В прошлом в номенклатуре стабилитронов выделялись функциональные группы, впоследствии потерявшие своё значение, а современные полупроводниковые стабилитроны классифицируются по функциональному назначению на:

Дискретные стабилитроны общего назначения — силовые и малой мощности. В СССР стабилитроны классифицировались по рассеиваемой мощности на четыре группы: 0—0,3 Вт, 0,3—5 Вт, 5—10 Вт и свыше 10 Вт;
Прецизионные стабилитроны, в том числе термокомпенсированные стабилитроны и стабилитроны со скрытой структурой;

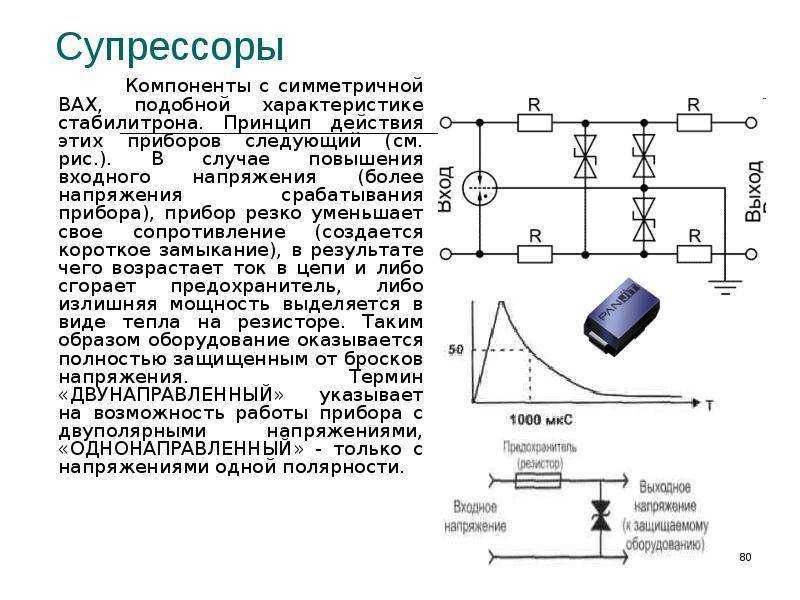

Подавители импульсных помех («ограничительные диоды», «супрессоры», «TVS-диоды»).

Название «зенеровский диод» (калька с английского zener diode, по имени первооткрывателя туннельного пробоя Кларенса Зенера), согласно ГОСТ 15133—77 «Приборы полупроводниковые. Термины и определения», в технической литературе не допустимо. В англоязычной литературе словом stabilitron или stabilotron называют стабилотрон — не получивший широкого распространения тип вакуумной генераторной лампы СВЧ-диапазона , а понятие zener или zener diode («зенеровский диод») применяется к стабилитронам всех типов независимо от того, какой механизм пробоя (зенеровский или лавинный) преобладает в конкретном приборе. Английское avalanche diode («лавинный диод») применяется к любым диодам лавинного пробоя, тогда как в русскоязычной литературе лавинный диод, или «ограничительный диод» по ГОСТ 15133—77 — узко определённый подкласс стабилитрона с лавинным механизмом пробоя, предназначенный для защиты электроаппаратуры от перенапряжений. Ограничительные диоды рассчитаны не на непрерывное пропускание относительно малых токов, а на краткосрочное пропускание импульсов тока силой в десятки и сотни А. Так называемые «низковольтные лавинные диоды» (англ. low voltage avalanche, LVA), напротив, предназначены для работы в непрерывном режиме. Это маломощные стабилитроны с необычно низким дифференциальным сопротивлением; в промышленной практике различие между ними и «обычными» стабилитронами стёрлось.

Некоторые «прецизионные стабилитроны» несут обозначения, характерные для дискретных приборов, но в действительности являются сложными интегральными схемами. Внутренними источниками опорного напряжения таких микросхем могут служить и стабилитроны, и бандгапы. Например, двухвыводной «прецизионный стабилитрон» 2С120 (аналог AD589) — это бандгап Брокау. На структурной схеме микросхемы TL431 изображён стабилитрон, но в действительности TL431 — это бандгап Видлара.

Не являются стабилитронами лавинно-пролётные диоды, туннельные диоды и стабисторы. Стабисторы — это маломощные диоды, предназначенные для работы на прямом токе в стабилизаторах напряжения и как датчики температуры. Характеристики стабисторов в обратном включении не нормировались, а подача на стабистор обратного смещения допускалась только «при переходных процессах включения и выключения аппаратуры». Обращённые диоды в различных источниках определяются и как подкласс стабилитронов, и как подкласс туннельных диодов. Концентрация легирующих примесей в этих диодах настолько велика, что туннельный пробой возникает при нулевом обратном напряжении. Из-за особых физических свойств и узкой области применения они обычно рассматриваются отдельно от стабилитронов и обозначаются на схемах особым, отличным от стабилитронов, символом.

Теория

Цель работы

Ознакомиться с основными фотометрическими величинами; ознакомиться с принципом работы фотометра; проверить выполнение закона Ламберта для источника света

Полупроводниковые диоды и стабилитроны

Выпрямительные диоды и стабилитроны представляют собой полупроводниковые приборы с одним электронно-дырочным переходом (p–n-переходом).

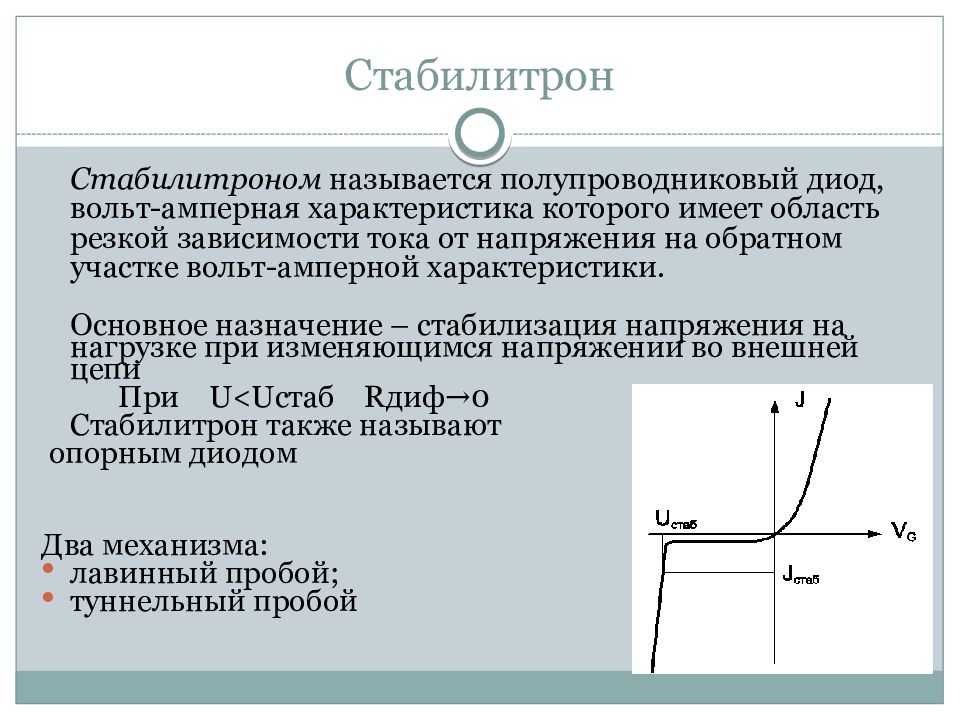

Одним из свойств p–n-перехода является способность изменять свое сопротивление в зависимости от полярности напряжения внешнего источника. Причем разница сопротивлений при прямом и обратном направлениях тока через p–n-переход может быть настолько велика, что в ряде случаев, например для силовых диодов, можно считать, что ток протекает через диод только в одном направлении – прямом, а в обратном направлении ток настолько мал, что им можно пренебречь. Прямое направление – это когда электрическое поле внешнего источника направлено навстречу электрическому полю p–n- перехода, а обратное – когда направления этих электрических полей совпадают. Полупроводниковые диоды, использующие вентильное свойство p–n-перехода, называются выпрямительными диодами и широко используются в различных устройствах для выпрямления переменного тока.

Вольт-амперная характеристика (ВАХ) идеализированного p–n-перехода описывается известным уравнением

где \(I_0\) – обратный ток p–n-перехода; \(q\) – заряд электрона \(q=1,6\cdot 10^{-19}\ Кл\); \(k\) – постоянная Больцмана \(k = 1,38⋅10^{-23} Дж\cdot град\); \(T\) – температура в градусах Кельвина.

Графическое изображение этой зависимости представлено на рис. 1.1.

Вольт-амперная характеристика имеет явно выраженную нелинейность, что предопределяет зависимость сопротивления диода от положения рабочей точки.

Различают сопротивление статическое \(R_{ст}\) и динамическое \(R_{дин}\). Статическое сопротивление \(R_{ст}\), например в точке А (рис. 1.1), определяется как отношение напряжения \(U_A\) и тока \(I_A\), соответствующих этой точке: \(R_{ст} = \frac{U_A}{I_A} = tg{\alpha}\)

Динамическое сопротивление определяется как отношение приращений напряжения и тока (рис. 1.1): \(R_{дин} = \frac{\Delta U}{\Delta I}\);

Рис. 1.1

При малых значениях отклонений \(∆U\) и \(ΔI\) можно пренебречь нелинейностью участка АВ характеристики и считать его гипотенузой прямоугольного треугольника АВС, тогда \(R_{дин} = tgβ\).

Если продолжить линейный участок прямой ветви вольт-амперной характеристики до пересечения с осью абсцисс, то получим точку \(U_0\) – напряжение отсечки, которое отделяет начальный пологий участок характеристики, где динамическое сопротивление \(R_{дин}\) сравнительно велико от круто изменяющегося участка, где \(R_{дин}\) мало.

При протекании через диод прямого тока полупроводниковая структура нагревается, и если температура превысит при этом предельно допустимое значение, то произойдет разрушение кристаллической решетки полупроводника и диод выйдет из строя. Поэтому величина прямого тока диода ограничивается предельно допустимым значением \(I_{пр.max}\) при заданных условиях охлаждения.

Если увеличивать напряжение, приложенное в обратном направлении к диоду, то сначала обратный ток будет изменяться незначительно, а затем при определенной величине \(U_{проб}\) начнется его быстрое увеличение (рис. 1.2), что говорит о наступлении пробоя p–n-перехода. Существуют несколько видов пробоя p–n-перехода в зависимости от концентрации примесей в полупроводнике, от ширины p–n-перехода и температуры:

обратимый (электрический пробой);
необратимые (тепловой и поверхностный пробои).

Необратимый пробой для полупроводникового прибора является нерабочим и недопустимым режимом.

Рис. 1.2

Поэтому в паспортных данных диода всегда указывается предельно допустимое обратное напряжение \(U_{проб}\) (напряжение лавинообразования), соответствующее началу пробоя p–n-перехода. Обратное номинальное значение напряжения составляет обычно \(0,5\ U_{проб}\) и определяет класс прибора по напряжению. Так, класс 1 соответствует 100 В обратного напряжения, класс 2 – 200 В и т. д.

В некоторых случаях этот режим пробоя используют для получения круто нарастающего участка ВАХ, когда малому приращению напряжения \(∆U\) соответствует большое изменение тока \(ΔI\) (рис. 1.2). Диоды, работающие в таком режиме, называются стабилитронами, т. к. в рабочем диапазоне при изменении обратного тока от \(i_{обр. min}\) до \(i_{обр. max}\) напряжение на диоде остается почти неизменным, стабильным. Поэтому для стабилитронов рабочим является участок пробоя на обратной ветви ВАХ, а напряжение пробоя (напряжение стабилизации) является одним из основных параметров.

Основные характеристики

В паспорте стабилизирующего диода указывают следующие параметры:

Номинальное напряжение стабилизацииUст . Этот параметр выбирает производитель устройства.
Диапазон рабочих токов . Минимальный ток – величина тока, при которой начинается процесс стабилизации. Максимальный ток – значение, выше которого устройство разрушается.
Максимальная мощность рассеивания . В маломощных элементах это паспортная величина. В паспортах мощных стабилитронов для расчета условий охлаждения производитель указывает: максимально допустимую температуру полупроводника и коэффициент теплового сопротивления корпуса.

Помимо параметров, указываемых в паспорте, стабилитроны характеризуются и другими величинами, среди которых:

Дифференциальное сопротивление . Это свойство определяет нестабильность устройства по напряжению питания и по току нагрузки. Первый недостаток устраняется запитыванием стабилизирующего диода от источника постоянного тока, а второй – включением между стабилитроном и нагрузкой буферного усилителя постоянного тока с эмиттерным повторителем.
Температурный коэффициент напряжения . В соответствии со стандартом эта величина равна отношению относительного изменения напряжения стабилизации к абсолютному изменению наружной температуры. В нетермостабилизированных стабилитронах при нагреве от +25°C до +125°C напряжение стабилизации сдвигается на 5-10% от первоначального значения.
Дрейф и шум . Эти характеристики для обычных стабилитронов не определяются. Для прецизионных устройств они являются очень важными свойствами. В обычных (непрецизионных) стабилитронах шум создают: большое количество посторонних примесей и дефекты кристаллической решетки в области p-n перехода. Способы снижения шума (если в этом есть необходимость): защитная пассивация оксидом или стеклом (примеси направляются вглубь кристалла) или перемещением вглубь кристалла самого p-n-перехода. Второй способ является более радикальным. Он востребован в диодах с низким уровнем шума со скрытой структурой.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку. Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

Определение параметров защитных цепочек

Значения параметров защитных цепочек определяются на основании условия снижения воздействия перенапряжений на защищаемый полупроводниковый прибор до допустимого уровня. Это достигается путем создания дополнительного контура для тока, проходящего в обмотке реле.

Коммутационное перенапряжение Uп, воздействующее на полупроводниковый прибор при переходном процессе, определяется как :

Uп= Uс+Е (1)

где:

Е – напряжение источника питания оперативного тока;
Uс – коммутационное перенапряжение на обмотке реле.

Перенапряжение Uп должно соответствовать условию :

Uп < 0,7*Uдоп (2)

где: Uдоп – максимально допустимое значение напряжения полупроводникового прибора.

На основании равенства (1) максимально допустимое напряжение на обмотке коммутируемого реле в случае применения защитных цепочек:

Uм=0,7Uдоп.-Е (3)

Условие (3) является исходным для определения параметров защитных цепочек:

2.1 Диод-стабилитрон

При использовании защитной цепочки диод-стабилитрон напряжение стабилизации равного Uм, определяемому из равенства (3).

2.2 Диод-резистор

Значения сопротивления резистора при коммутации ряда распространенных в технике релейной защиты и автоматике реле определяются с помощью кривых, изображенных на рис.4, и соответствую точке пересечения кривой Uм=f(Rp) с прямой (0,7*Uдоп.-Е) параллельной оси Rр. Кривые получены путем измерения перенапряжений с помощью лучевого осциллографа с использованием высокоомного омического делителя напряжений. Мощностью резистора не играет существенной роли и может быть принята 1-2 Ватта.

Рис.4 а) — Зависимость Uм=f(Rp) для реле: РП-23/220 (кривая 1), РП-252/220 (кривая 2), реле серий ЭВ100 (без искрогасительного контура, (кривая 3)

Рис.4 б) — Зависимость Uм=f(Rp) для реле РУ21/220

Рис.4 в) — Зависимость Uм=f(Rp) для реле: РПУ-2/220 (кривая 1), РП222-У4/220 (кривая 2), РП255/220 (кривая 3), РП251/220 (кривая 4)

2.4 Выбор защитной RC – цепочки

Значение сопротивления R (сопротивление резистора RC-цепочки) определяется из условия ограничения токовой нагрузки на коммутирующие контакты от тока заряда емкости Сз (емкость конденсатора RC-цепочки) допустимой нагрузкой, т.е.

Iоз=Е/Rз < Iдоп. (4)

Сопротивление резистора RC-цепочки, исходя из допустимой коммутирующей способности контактов наиболее распространенных в устройствах защиты и автоматики реле, с достаточным запасом может быть принято 2 кОм, а мощность – 1-2 Ватта.

Значение емкости Сз определяется графическим путем и соответствует точке пересечения кривой зависимости Uм=f(Сз) с прямой (0,7*Uдоп.-Е), параллельной оси Сз (см.рис.5).

Номинальное напряжение Uном. емкости Сз должно соответствовать условию Е < 0,7*Uном.

Рис.5 а) — Зависимость Uм=f(Сз) для реле: РП-252/220 (кривая 1), РУ21/220 (кривая 2)

Рис.5 б) — Зависимость Uм=f(Сз) для реле: РП-251/220 (кривая 1), РП222-У4/220 (кривая 2), РПУ-2/220 (кривая 3)

Рис.5 в) — Зависимость Uм=f(Сз) для реле: РП-23/220 (кривая 1), реле серий ЭВ100 (без искрогасительного контура, (кривая 2), РП-255/220 (кривая 3)

2.5 Выбор диодов защитных цепочек

Выбор диодов защитных цепочек производится по максимально допустимому напряжению диодов, исходя из условия:

Е < 0,7*Uдоп. (5)

Правила и примеры включения в электрической цепи

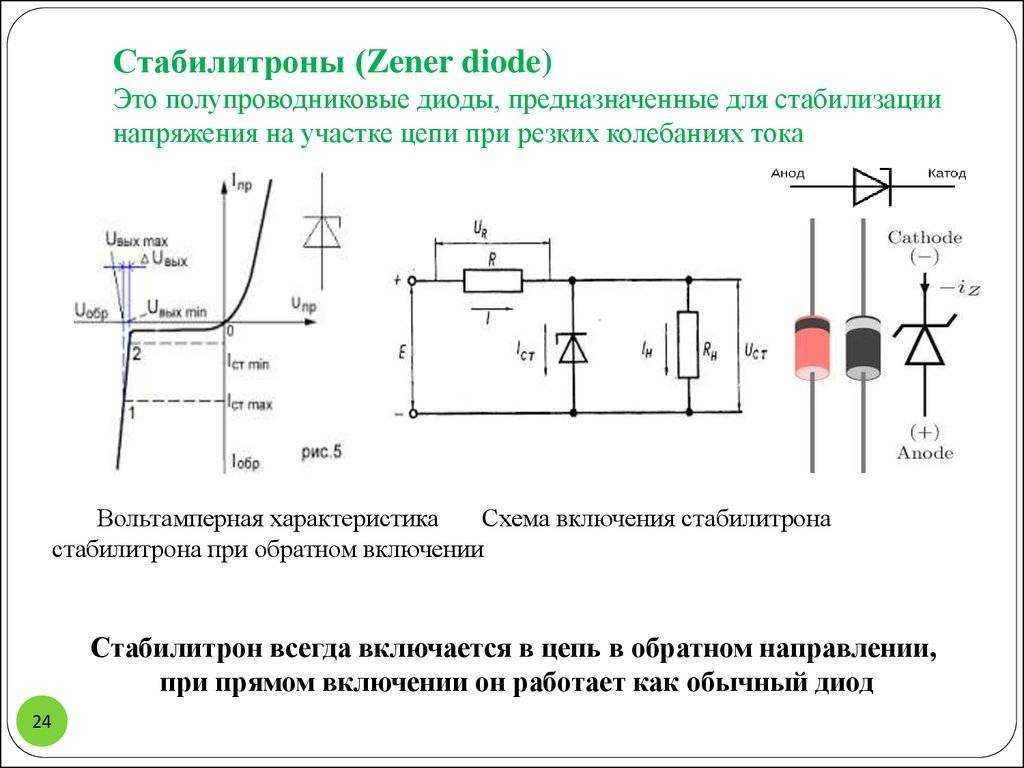

Первое, что надо помнить при работе со стабилитроном – он всегда включается в обратной полярности по сравнению с обычным диодом. Ничего страшного не случится, если его включить и в прямой полярности, но и работать он тогда будет, как обычный диод. Последовательно со стабилитроном включают балласт (обычно резистор), чтобы излишек напряжения упал на нем.

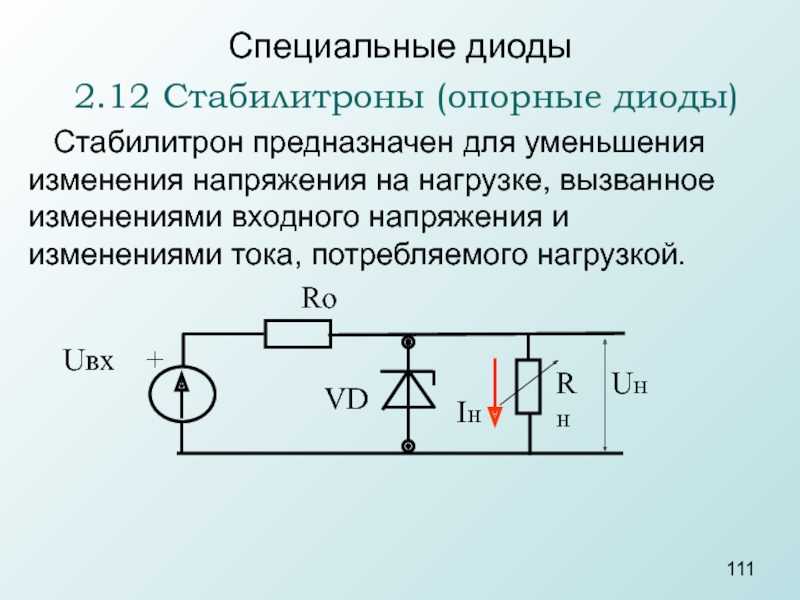

Базовая схема включения представляет собой параметрический стабилизатор – последовательно включенные диод Зенера и балластный резистор. Параллельно полупроводниковому прибору можно подключить нагрузку, и уровень на ней будет оставаться стабильным при изменении потребляемого тока (в определенных пределах). Эта схема называется последовательным (или параметрическим) стабилизатором.

Базовая схема включения диода Зенера – параметрический стабилизатор

Для повышения напряжения стабилизации стабилитроны можно включать последовательно. Общее напряжение при этом суммируется. Так, при последовательном включении двух диодов Зенера напряжением по 5 вольт каждый, общее напряжение стабилизации получается равным 10 вольт.

При последовательном включении общее напряжение суммируется

Но нельзя включать стабилитроны параллельно («для повышения мощности»). Из-за неизбежного разброса параметров, у одного прибора Uстаб будет выше, чем у другого. И прибор с большим уровнем «утянет» второй прибор в зону теплового пробоя, что приведет к его выходу из строя.

Параллельно включать стабилитроны нельзя!

Чтобы повысить рабочий ток схемы стабилизации, к базовой схеме добавляется мощный транзистор. Стабилитрон задает постоянное напряжение на его базе.

Схема последовательного стабилизатора

При изменении тока транзистор приоткрывается или слегка закрывается, стабилизируя напряжение на нагрузке. Такая схема называется последовательным стабилизатором (транзистор включен последовательно с нагрузкой).

Простой генератор «белого» шума на диоде Зенера

Стабилитроны используются не только в качестве источников образцового напряжения. Иное применение – защита от несанкционированного повышения напряжения на нагрузке (барьер Зенера). В других схемах используется вредное, в целом, явление – стабилитрон генерирует шум при работе в обратносмещенном режиме. Обычно этот эффект купируют, для чего включают параллельно с диодом Зенера конденсатор. Но для некоторых целей это свойство стабилитрона используют для создания генераторов шума. В общем, применение этому распространенному и недорогому полупроводниковому прибору найдется всегда, и замены ему пока не видно.
