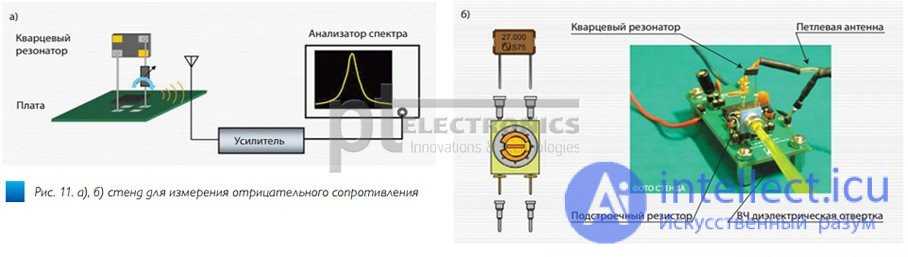

Рассмотрим эти параметры более подробно:
- Изменение частоты генерации (Frequency Deviation, FD). Схема стенда для измерения частоты кварцевых генераторов приведена на рис. 13, измерения также производятся без контакта с элементами схемы и при изменении напряжения питания в заданных заказчиком пределах. Величину отклонения частоты генерации от номинальной частоты кварцевого резонатора представляют в относительных единицах – + или – ∆f/fном.х10-6.
- Мощность возбуждения (Drive Level DL). При мощности возбуждения (рассеяния), превышающей максимально допустимую, в выходном сигнале кварцевого генератора могут появляться побочные излучения, возможны перескоки частоты генерации, а также может ухудшаться стабильность частоты генерации. Чтобы определить мощность рассеяния, необходимо измерить величину тока в цепи кварцевого резонатора. Схема стенда, используемая NDK для измерения тока, приведена на рис. 14, по осциллографу определяют размах тока в цепи кварцевого резонатора, затем по формуле Irms=Ip-p/2√2 вычисляют действующее значение тока, мощность определяется формулой P=Irms2 Rload (мкВт), где Rload– сопротивление на переменном токе в цепи резонатора. Сопротивление Rload зависит от параметров резонатора, величин емкостей схемы и сопротивления Rd (см. рис. 10), типовая зависимость мощности рассеяния от емкостей схемы приведена на рис. 15.
Как уже было сказано, в лабораториях NDK постоянно проводится ряд тестов по определению типов кварцевых резонаторов, в наибольшей степени подходящих для использования совместно с микропроцессорами и БИС основных серий таких компаний, как STM, TI, Microchip, NXP, Renesas и др.
В результате NDK имеет и готовы предоставлять своим клиентам данные по одобренным и рекомендованным компонентам NDK для работы с теми или иными чипсетами и модулями.
Также NDK предлагает своим клиентам провести тесты плат заказчика в своих лабораториях, на основе которых NDK даст свои рекомендации по работе чипсета и частотозадающих элементов в конкретной схеме заказчи
Настройка прибора
При настройке кнопкой S1 включить режим НЧ (загорится светодиод VD1) и воткнув в соответствующий разъём кварцевый резонатор на 32768Гц (желательно с материнской платы компьютера) подстроечным конденсатором С11 установить на индикаторе частоту 32768Гц. Резистором R8 устанавливается максимальная чувствительность. Все файлы — платы, прошивки, даташиты на используемые радиоэлементы и другое, скачайте в архиве . Автор проекта — nefedot
Обсудить статью ПРИБОР ДЛЯ ПРОВЕРКИ ЧАСТОТЫ КВАРЦЕВ
Кварцевые резонаторы, как и большинство других радиокомпонентов, желательно проверить на работоспособность перед их использованием в радиолюбительской практике. Одна из простейших схем такого пробника была опубликована в чешском радиолюбительском журнале. Схема пробника предельно проста в повторении, поэтому представляет интерес для широкого круга радиолюбителей.
Кварцевые резонаторы относятся к простейшим радиокомпонентам, но у радиолюбителей практически нет приборов для их проверки перед использованием. Это подчас приводит к недоразумениям. Внешне никаких повреждений кварцевый резонатор может не иметь, а в схеме не работает. Причин этому может быть много
В частности, одна из них — падение резонатора из-за неосторожного обращения. Произвести первичную проверку кварцевых резонаторов еще до их использования поможет простая конструкция, описанная в. Проверяемый кварцевый резонатор подключается к контактам К2 (рис.1)
На транзисторе Т1 выполнен широкодиапазонный генератор. Он рассчитан на проверку кварцев, рабочая частота которых находится в диапазоне 1…50 МГц. Несколько изменив параметры некоторых радиокомпонентов схемы, в частности. С2 и СЗ. можно проверять и другие кварцы
Проверяемый кварцевый резонатор подключается к контактам К2 (рис.1). На транзисторе Т1 выполнен широкодиапазонный генератор. Он рассчитан на проверку кварцев, рабочая частота которых находится в диапазоне 1…50 МГц. Несколько изменив параметры некоторых радиокомпонентов схемы, в частности. С2 и СЗ. можно проверять и другие кварцы.
В том случае, если кварцевый резонатор работоспособен. на эмиттере транзистора Т1 присутствует высокочастотное переменное напряжение. Диодами D1, D2 оно выпрямляется, сглаживается конденсатором С5 и подается на базу ключевого транзистора Т2, отпирая его. При этом светится светодиод LD1.
Кварцевый резонатор является электронным прибором, построенным на пьезоэффекте, а также механическом резонансе. Применяется радиостанциями, где задает несущую частоту, в часах и таймерах, фиксируя в них интервал в 1 секунду.
Возможные причины выхода из строя
Существует достаточно много методов вывести собственный кварцевый резонатор
из строя. С некими самыми пользующимися популярностью стоит ознакомиться, чтоб в дальнейшем избежать каких-либо заморочек:
- Падения с высоты. Самая пользующаяся популярностью причина. Помните: всегда нужно содержать рабочее место в полном порядке и смотреть за своими действиями.
- Присутствие неизменного напряжения. В целом кварцевые резонаторы не страшатся его. Но прецеденты были. Для проверки работоспособности включите поочередно конденсатор на 1000 мФ — этот шаг вернет его в строй либо дозволит избежать негативных последствий.
- Очень большая амплитуда сигнала. Решить данную делему можно различными методами:
- Увести частоту генерации мало в сторону, чтоб она отличалась от основного показателя механического резонанса кварца. Это более непростой вариант.
- Снизить количество Вольт, что питают сам генератор. Это более лёгкий вариант.
- Проверить, вышел ли кварцевый резонатор вправду из строя. Так, предпосылкой падения активности может быть флюс либо посторонние частички (нужно в таком случае его отменно очистить). Также может быть, что очень интенсивно эксплуатировалась изоляция, и она растеряла свои характеристики. Для контрольной проверки по этому пт можно на КТ315 спаять «трехточку» и проверить осцом (сразу можно сопоставить активность).
Кварцевый резонатор это кристаллический электронный прибор, поддерживающий резонансные колебания на заданной частоте. Кварцевый резонатор обладает высокой стабильностью и точность. Чтобы проверить работоспособность кварцевого резонатора, нужно собрать одну из предложенных ниже схем для проверки.
Здесь транзистор VT1 используется в роли генератора, а его частоту определяет проверяемый кварцевый резонатор. При поступлении питания на схему, генератор начинает генерировать импульсы с частотой его основного резонанса. Импульсная последовательность проходит через конденсатор С3, который отфильтровывает постоянную составляющую и поступает на аналоговый частотомер построенный на детекторных диодах VD1, VD2 и пассивных элементах С4, R3 и микроамперметре. В зависимости от частоты прямо пропорционально меняется напряжение на конденсаторе С4, то есть чем выше частота резонанса кварца, тем выше напряжение. Данным пробником можно не только проверить работу кварцевого резонатора, но и косвенно определить частоту его резонанса. С помощью этой схемы можно проверить кварцевые резонаторы с частотой от 3 до 10 мГц.
Если мы захотим более точно определить резонансную частоту кварцевого резонатора, необходимо подключить к выходу генератора частотомер или осциллограф. Он позволяет рассчитать частоту с помощью фигур Лиссажу. Однако не следует забывать, что кварц может возбудится как на основной частоте, так и на гармониках.
Проверка сразу двух кварцевых резонаторов
Параметры кварцевых резонаторов
Номинальная частота – частота Fн, указанная на маркировке или в документации на кварцевый резонатор (измеряется в МГц или кГц). Базовая частота – реальная частота резонатора Fо, измеренная в заданных условиях эксплуатации. Как правило, определяются только климатические условия, а именно базовая температура окружающей среды То, (равная 25± 2°С для резонаторов со срезом типа АТ). Рабочая частота – реальная частота резонатора F, измеренная в реальных условиях эксплуатации (климатических, механических и электрических). Обычно определен только допустимый диапазон изменения рабочей температуры.
Будет интересно Что такое подстроечный резистор: описание устройства и область его применения
Точность настройки частоты – максимально допустимое относительное отклонение базовой частоты резонатора от номинальной частоты. Измеряется в миллионных долях от номинальной частоты, обозначаемых как ppm (part per m illion) или 1•10 -6. В отдельных редких случаях значение этого параметра приводится в процентах. Как правило, значение точности настройки частоты кварцевого резонатора выбираются из стандартного ряда.
Параметры кварцевых резонаторов.
Температурная нестабильность частоты
Относительное отклонение рабочей частоты резонатора от базовой частоты. Может быть представлено в виде зависимости от рабочей температуры T, в соответствии с формулой для кварцевых пластин с типом среза АТ и формулой (4) для кварцевых пластин остальных типов. Долговременная нестабильность частоты (старение) – систематическое изменение базовой частоты с течением времени из-за внутренних изменений в кварцевом резонаторе. Параметр старения задается как относительное изменение базовой частоты за заданный промежуток времени. Это значение выражается в частях миллиона за год (например, 3 ppm / year ). Уход частоты под влиянием старения в максимальной степени сказывается в течение первых 30 – 60 дней эксплуатации, после чего влияние этого фактора уменьшается. Стандартный ряд относительных отклонений частоты для резонаторов общего назначения включает следующие классы точности: ±5, ±10, ±15, ±20, ±30, ±50, ±75 и ±100 ppm.
Материал в тему: устройство подстроечного резистора.
Режим работы резонатора (номер гармоники)
Режим работы резонатора – неизменяемый параметр, определяющий частоту колебания. Для кристаллов кварца может использоваться не только основная частота, но и ее нечетные гармоники – обертоны. Например, кристалл может работать на основной частоте 10 МГц, или в нечетных гармониках приблизительно 30 МГц (третий обертон), 50 МГц (пятый обертон) и 70 МГц (седьмой обертон).
Пьезоэлектрики
На самом деле, кварц — это один из самых распространенных минералов в земной коре. Его доля составляет около 60%! Если полупроводниковые радиокомпоненты в основном делают из кремния, то кварц тоже состоит из кремния но в связке с кислородом. Его химическая формула SiO2.
Выглядит минерал кварц примерно вот так.
минерал кварц
Ну прямо как сокровище какое-то! Но ценность этого сокровища спрятана не в самом кварце, а в том, каким свойством он обладает. И этот эффект кварца сделал революцию в прецизионной (точной) электронике для генерации высокостабильных колебаний электрического сигнала.
Еще в 19 веке два брата Кюри обнаружили интересное свойство некоторых твердых кристаллов генерировать ЭДС , деформируя эти кристаллы. Деформация — это изменение формы какого-либо тела с помощью кручения, удара, растяжения и так далее. Так вот, ударяя по таким кристаллам, они обнаружили, что те могут выдавать какое-либо кратковременное напряжение.
пьезоэффект
Но они также обнаружили еще и обратный эффект. При подаче напряжения на такие кристаллы, эти кристаллы деформировались сами. Невооруженным глазом это было практически не заметно. Такой эффект назвали пьезоэффектом, а вещества — пьезоэлектриками.
Следует заметить, что ЭДС возникает только в процессе сжатия или растяжения. Может быть вы подумали, что можно прижать такой кристалл какой-нибудь увесистой болванкой и всю жизнь получать из него энергию? Как бы не так! Кстати, радиоэлемент пьезоизлучатель тоже относится к пьезоэлектрикам, и из него можно получить ЭДС. Ниже можно рассмотреть этот случай на видео. Светодиод, подпаянный к пьезоизлучателю, зажигается при ударе самого пьезоизлучателя.
Не так давно смотрел фильм по National Geographic. Там целые пьезоэлектрические плиты устанавливали на дороге. По ним ходили люди и вырабатывали электрическую энергию, сами того не подозревая). Кстати, очень халявная, чистая и возобновляемая энергия. Ладно, что-то отвлекся… Так вот, кристаллы кварца тоже обладают пьезоэффектом и способны также вырабатывать ЭДС или деформироваться (изгибаться, изменять форму) под воздействием электрического тока.
Графическое обозначение радиоэлементов в схеме
Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:
Резисторы и их виды
а) общее обозначение
б) мощностью рассеяния 0,125 Вт
в) мощностью рассеяния 0,25 Вт
г) мощностью рассеяния 0,5 Вт
д) мощностью рассеяния 1 Вт
е) мощностью рассеяния 2 Вт
ж) мощностью рассеяния 5 Вт
з) мощностью рассеяния 10 Вт
и) мощностью рассеяния 50 Вт
Резисторы переменные
Терморезисторы
Тензорезисторы
Варисторы
Шунт
Конденсаторы
a) общее обозначение конденсатора
б) вариконд
в) полярный конденсатор
г) подстроечный конденсатор
д) переменный конденсатор
a) головной телефон
б) громкоговоритель (динамик)
в) общее обозначение микрофона
г) электретный микрофон
Диоды
а) диодный мост
б) общее обозначение диода
в) стабилитрон
г) двусторонний стабилитрон
д) двунаправленный диод
е) диод Шоттки
ж) туннельный диод
з) обращенный диод
и) варикап
к) светодиод
л) фотодиод
м) излучающий диод в оптроне
н) принимающий излучение диод в оптроне
а) амперметр
б) вольтметр
в) вольтамперметр
г) омметр
д) частотомер
е) ваттметр
ж) фарадометр
з) осциллограф
Катушки индуктивности
а) катушка индуктивности без сердечника
б) катушка индуктивности с сердечником
в) подстроечная катушка индуктивности
Трансформаторы
а) общее обозначение трансформатора
б) трансформатор с выводом из обмотки
в) трансформатор тока
г) трансформатор с двумя вторичными обмотками (может быть и больше)
д) трехфазный трансформатор
Устройства коммутации
а) замыкающий
б) размыкающий
в) размыкающий с возвратом (кнопка)
г) замыкающий с возвратом (кнопка)
д) переключающий
е) геркон
Предохранители
а) общее обозначение
б) выделена сторона, которая остается под напряжением при перегорании предохранителя
в) инерционный
г) быстродействующий
д) термическая катушка
е) выключатель-разъединитель с плавким предохранителем
Фоторезистор
Фотодиод
Фотоэлемент (солнечная панель)
Фототиристор
Фототранзистор
Диодная оптопара
Резисторная оптопара
Транзисторная оптопара
Тиристорная оптопара
Симисторная оптопара
О деталях устройства
Часть платы собрана на выводных деталях, а часть на SMD. Плата разработана под ЖКИ индикатор “Винстар” однострочный WH1601A (это тот у которого контакты слева вверху), контакты 15 и 16, служащие для подсветки, не разведены, но кому надо может для себя добавить дорожки и детали. Я не развёл подсветку так как применил индикатор без подсветки от какого-то телефона на таком-же контроллере, но сначала стоял винстаровский. Кроме WH1601A можно применить WH1602B – двухстрочный, но вторая строка задействована не будет. Вместо транзистора, что на схеме можно применить любой такой же проводимости желательно с бОльшим h21. На плате разведены два входа питания, один от мини USB, другой через мост и 7805. Также предусмотрено место под стабилизатор в другом корпусе.
Кварцевый резонатор
На основе работы генераторов базируется работа цифровых устройств: компьютеров, микропроцессоров, кварцевых часов и т.д.
Генераторов существует много: RC, LC, блокинг-генераторы (про это подробнее в категории электронные устройства), но самая главная задача у всех их- это получение стабильной генерации. То есть получение стабильной частоты, которая не зависела-бы от таких параметров, как температура или время работы. И это стало возможным с появлениемкварцевых резонаторов. Принцип работы достаточно простой и основан на обратном пьезоэлектрическом эффекте. Иными словами, если на его выход подать переменное напряжение, то это приведет к сдвигу фаз, так как при спаде полуволны устройство начинает отдавать запасенную механическую энергию. Каждый кристалл, из которого изготовлен кварцевый резонатор, обладает своими механическими свойствами. Они в свою очередь влияют на такой параметр, как частота прибора. Давайте представим, что с помощью несложной схемы мы имитируем условия, при которых будет работать прибор. Начинаем постепенно увеличивать частоту. В определенный момент мы достигнем определенного сдвига фаз между подающим напряжением, и отдаваемым кварцем. С увеличением частоты мы сможем ввести схему в резонанс – собственно, отсюда и происхождение самого названия устройства.
Электрические параметры

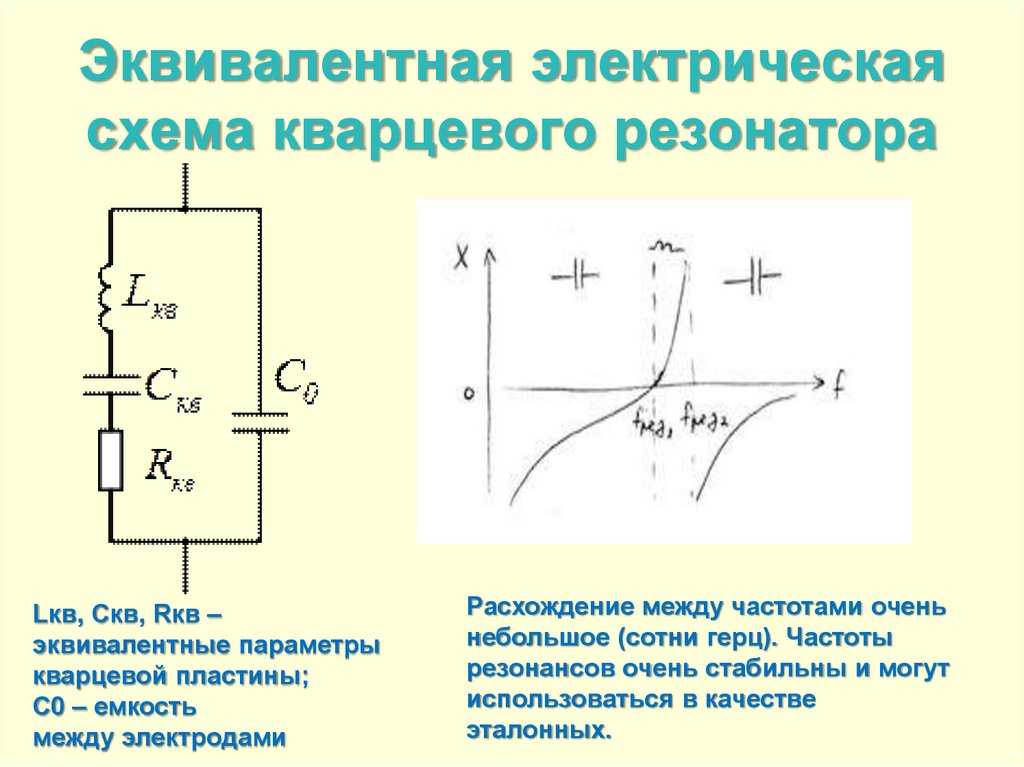

Эквивалентная схема кварцевого резонатора – представляет собой электрическое описание кварцевого резонатора, работающего на резонансной частоте. Эквивалентная схема кварцевого резонатора представлена на рисунке 1. С0 – шунтирующая емкость. R1, L1 и С1 – соответственно динамическое сопротивление, динамическая индуктивность и динамическая емкость. Динамические параметры представляют собой соответствующие эквиваленты резонатора как электромеханической системы и определяются, в основном, характеристиками среза кварцевого элемента.
Шунтирующая емкость C0 – Емкость между выводами кристалла. Измеряется в пикофарадах. Шунтирующая емкость складывается из паразитной емкости кварца, емкости области электродов кристалла и емкости, вносимой кристаллодержателем. Шунтирующая емкость имеет значение порядка единиц пФ.
Динамическое сопротивление R1 – Параметр, характеризующий энергетические потери в колебательном контуре. Динамическое сопротивление R1 кварцевых резонаторов изменяется в интервале от нескольких Ом до сотен кОм в зависимости от частоты резонанса, номера гармоники и ряда конструктивных факторов. Часто обозначается как эквивалентное последовательное сопротивление ESR.
Динамическая индуктивность L1 – Параметр, характеризующий эквивалент массы в колебательном контуре. Динамическая индуктивность L1 кварцевых резонаторов изменяется в интервале от тысяч Гн для резонаторов низких частот до нескольких мГн для высокочастотных резонаторов.
Частота резонанса F – частота, определяемая в соответствии с формулой (5)
Емкость нагрузки СL
Рис. 2. Согласование емкости нагрузки
Измеренное или вычисленное значение емкости, включенной параллельно с кварцевым резонатором. Резонансная частота кварца, включенного в реальную электрическую цепь, будет изменяться в некоторых пределах при разных значениях емкости нагрузки. Для упрощения взаимодействия заказчиков и производителей резонаторов практикуется настройка резонаторов при определенном значении нагрузочной емкости. В этом случае измеренная частота должна соответствовать номинальной с учетом указанной точности настройки.
Как правило, для согласования емкости нагрузки используют конденсаторы Cg , подключаемые между выводами кварцевого резонатора и общим проводом (рисунок 2). Расчет номинала емкости конденсаторов Cg осуществляется по формуле (6), где CL – емкость нагрузки, указанная в технической документации, а CS – значение паразитной емкости (примерно 5 пФ).
Например, для емкости нагрузки равной 16 пФ имеем
Cg = 2·(16-5) = 22 пФ
Уровень управления (drive level)
Обычно определяется как мощность, рассеиваемая кварцевым резонатором. Минимальное значение этого параметра определяется количеством энергии, необходимой для нормального запуска резонатора и обеспечения устойчивых колебаний. Однако повышенное значение этого параметра может вызвать ухудшение параметров старения и механические повреждения кристалла.
Главная —
Микросхемы —
DOC —
ЖКИ —
Источники питания —
Электромеханика —
Интерфейсы —
Программы —
Применения —
Статьи
Кварцевые генераторы Silicon Labs с цифровой обработкой
Компания Silicon Labs выпускает и кварцевые генераторы с цифровой и аналоговой обработкой сигнала по запатентованной технологии DSPLL (рис. 4). В отличие от традиционных кварцевых генераторов, в которых необходимы различные кварцевые резонаторы для обеспечения требуемой выходной частоты, кварцевые генераторы Silicon Labs используют единственный кварц определенной частоты для обеспечения широкого диапазона выходных частот. Устройства конфигурируются при производстве на широкий диапазон различных характеристик: частоту, напряжение питания, температурную стабильность, тип выхода, что позволяет сократить большие сроки изготовления, связанные с заказными генераторами.
Кварцевые генераторы Si570 и Si598 на любую частоту программируются по интерфейсу I2C. Блок-схема генератора Si598 представлена на рис. 5.
Сравнить характеристики перечисленных устройств можно с помощью таблицы 1.
Параметры конкретных моделей генераторов c напряжением питания 3,3 В приведены в таблице 2.
В таблицу 2 включено популярное семейство генераторов компании Golledge. У генераторов Golledge существуют версии с низким энергопотреблением (до 0,5 мкА), работающие в расширенном температурном диапазоне (–55…+125 °C), с быстрым временем запуска (типовое значение 0,2 мс для GXO-3332).
КВАРЦЕВЫЕ ГЕНЕРАТОРЫ GEYER ELECTRONIC
Geyer Electronic выпускает кварцевые генераторы для тактирования цифровых схем. Кварцевый генератор — это кварцевый резонатор и схема автогенератора в одном корпусе. В последние годы все большую популярность приобретают кварцевые генераторы в миниатюрных корпусах для поверхностного монтажа. Их основные параметры сведены в таблицу 3.
Таблица 3. Кварцевые генераторы Geyer Electronic для поверхностного монтажа
| Серия | Диапазон доступ- ных частот,1 (MГц) | Диапа- зоны рабочих темпера- тур2, (°С) | Неста- биль- ность частоты, (ppm) | Напря- жение питания (В) | Емкость нагр., макс. (пФ) | Пере- клю- чение выхода в третье состо- яние | Размеры корпуса, (мм) |
| KXO-97 | 1,0…50,0 | -20…70 -40…85 | ±50 (±100)4 | 5±10% | 50 | + | 7,0/5,08/ 1,8 |
| 50,1…80,0 | 15…25 | ||||||
| 80,1…100,0 | 30 | ||||||
| KXO-V97 | 1,0…50,0 | 3,3±10%5 | 20 | ||||
| 50,1…80,0 | 15 | ||||||
| 80,1…160,0 | |||||||
| KXO-V99 | 1,0…181,0 | 3,3 | 15 | 5,0/3,2/ 1,0 | |||
| KXO-V96 | 1,0…80 | 2,5/3,0/ 3,3 | 3,2/2,5/ 1,2 | ||||
| KXO-V95 | 1,0…70,0 | 2,5/2,8/ 3,0/3,3 | 2,5/2,0/ 082 |
1, 2 — см. сноски для таблицы 1 4 ±50 (±100) в скобках указано значение нестабильности для диапазона температур от -40 до 85°С 5 доступны с напряжениями питания 1,8/2,5/3,0 B (с допуском ±10%)

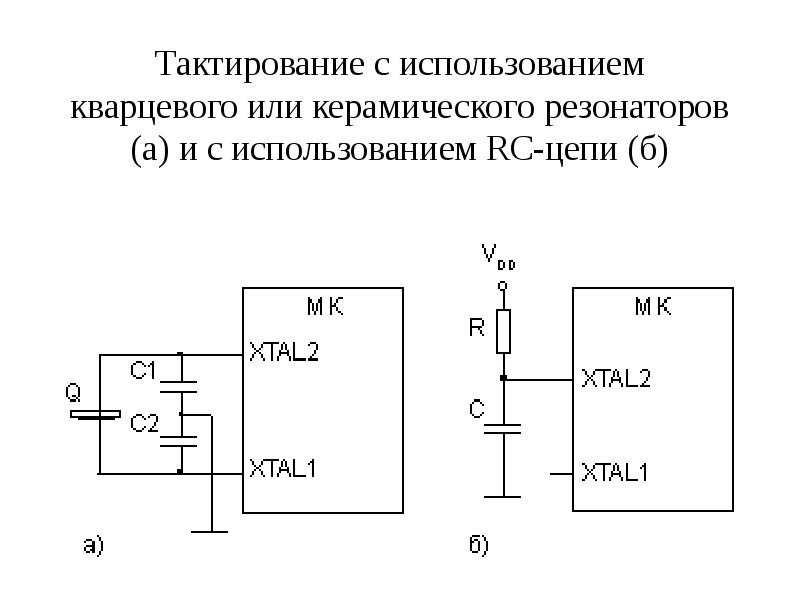

Большинство современных микроконтроллеров и цифровых процессоров уже содержат встроенную схему автогенератора. Остается только подключить внешний кварцевый резонатор. Однако для многих приложений удобнее именно кварцевый генератор. В этом случае устройство получается компактнее и надежнее, а разработчику остается только правильно выбрать подходящий генератор. Расчет, изготовление и настройка собственной схемы кварцевого генератора для частот более 30…40 МГц требует определенных профессиональных знаний, опыта и специального оборудования. Даже на частотах до 30 МГц генератор, собранный на дискретных компонентах, часто запускается не на той частоте. Применение готового кварцевого генератора всегда гарантирует стабильный результат при меньшей занимаемой площади на печатной плате. Большинство серий кварцевых генераторов Geyer Electronic имеют вход для отключения выхода (перевода в третье состояние с большим выходным сопротивлением). Кварцевые генераторы широко применяют в портативных радиостанциях, в качестве опорных генераторов в GPS- или ГЛОНАСС-навигаторах, в системах точного измерения времени.
Компания также выпускает следующие типы кварцевых генераторов:
- кварцевые генераторы, управляемые напряжением (VCXO- Voltage Controlled Crystal Oscillator). Частоту такого генератора в определенных пределах можно изменить, подавая управляющее напряжение на соответствующий вход;
- термокомпенсированные кварцевые генераторы (TCXO- Temperature Compensated Crystal Oscillator). Эти генераторы имеют высокую температурную стабильность благодаря аналоговому или цифровому методу компенсации зависимости частоты от температуры. Термокомпенсированные кварцевые генераторы применяются в устройствах, где требуется быстрый выход на рабочий режим и повышенная стабильность частоты (радиолокационные станции, опорные генераторы мобильных и переносных радиопередающих устройств и т.п.);
- термокомпенсированные кварцевые генераторы, управляемые напряжением (VCTCXO- Voltage Controlled Temperature Compensated Crystal Oscillator). Возможность корректировки частоты внешним управляющим напряжением позволяет при необходимости еще больше повысить стабильность генерируемой частоты. Генераторы, управляемые напряжением применяются в системах фазовой автоматической подстройки частоты (ФАПЧ), частотной модуляции (ЧМ), импульсно-кодовой модуляции (ИКМ).
Для многих разработчиков могут представлять интерес керамические резонаторы Geyer Electronic серий KX-ZTT, KX-ZTA, KX-XTB.
С помощью рисунка 3 можно легко сравнить габаритные размеры разных серий кварцевых резонаторов, генераторов и керамических резонаторов Geyer Electronic.
Заключение
В статье было рассмотрено, как проверить работоспособность таких элементов электрических схем, как частота кварцевого резонатора, а также их свойство. Были обговорены способы установления необходимой информации, а также возможные причины, почему они выходят из строя во время эксплуатации. Но для избегания негативных последствий всегда трудитесь с ясной головой — и тогда работа кварцевого резонатора будет меньше беспокоить.
Резонатором называют систему способную на колебательные движения с максимальной амплитудой при определённых условиях. Кварцевый резонатор — пластина из кварца, обычно в форме параллелепипеда, действует так при подаче переменного тока (частота для разных пластин различна). Рабочую частоту этой детали определяет её толщина. Зависимость здесь обратная. Наибольшую частоту (не превышающую при том 50 МГц) имеют самые тонкие пластины.
В редких случаях можно добиться частоты в 200 МГц. Это допустимо только при работе на обертоне (неосновной частоте, превышающей основной показатель). Специальные фильтры способны погасить основную частоту кварцевой пластины и выделить кратную ей обертоновую.
Кварц относится к диэлектрикам. В комбинации с парой металлических электродов он превращается в конденсатор, но его ёмкость мала и нет смысла её замерять. На схеме эта деталь отображается как кристаллический прямоугольник между пластинами конденсатора. Кварцевой пластине, как и иным упругим телам, свойственно наличие собственной резонансной частоты, зависящей от её размера. Пластины малой толщины имеют более высокую резонансную частоту. Как итог: необходимо лишь выбрать пластину с такими параметрами, при которых частота механических колебаний совпадала бы с приложенной к пластине частотой переменного напряжения. Кварцевая пластина, пригодна только при использовании переменного тока, поскольку постоянный ток может спровоцировать лишь единичное сжатие или разжатие.
В результате очевидно, что кварц является весьма простой резонансной системой (со всеми свойствами, присущими для колебательных контуров), но это вовсе не снижает качество его работы.
Кварцевый резонатор является даже более действенным. Показатель добротности у него составляет 10 5 — 10 7 . Резонаторы из кварца увеличивают общий срок службы конденсатора за счёт своей температурной устойчивости, долговечности и технологичности. Удобства в применении добавляют и небольшие размеры деталей. Но самое главное достоинство — способность обеспечивать стабильную частоту.
К числу минусов относят лишь узость диапазона сонастройки имеющейся частоты с частотой внешних элементов.
В любом случае, кварцевые резонаторы весьма популярны, и используются в часах, многочисленной радиоэлектронике и иных приборах. В некоторых странах кварцевые пластины устанавливаются прямо на тротуарах, а люди продуцируют энергию просто ходя туда и обратно.
