Что такое коробка уравнивания потенциалов и как её подключают к суп?

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
сборная шина внутри КДУП;
соединительные проводники.

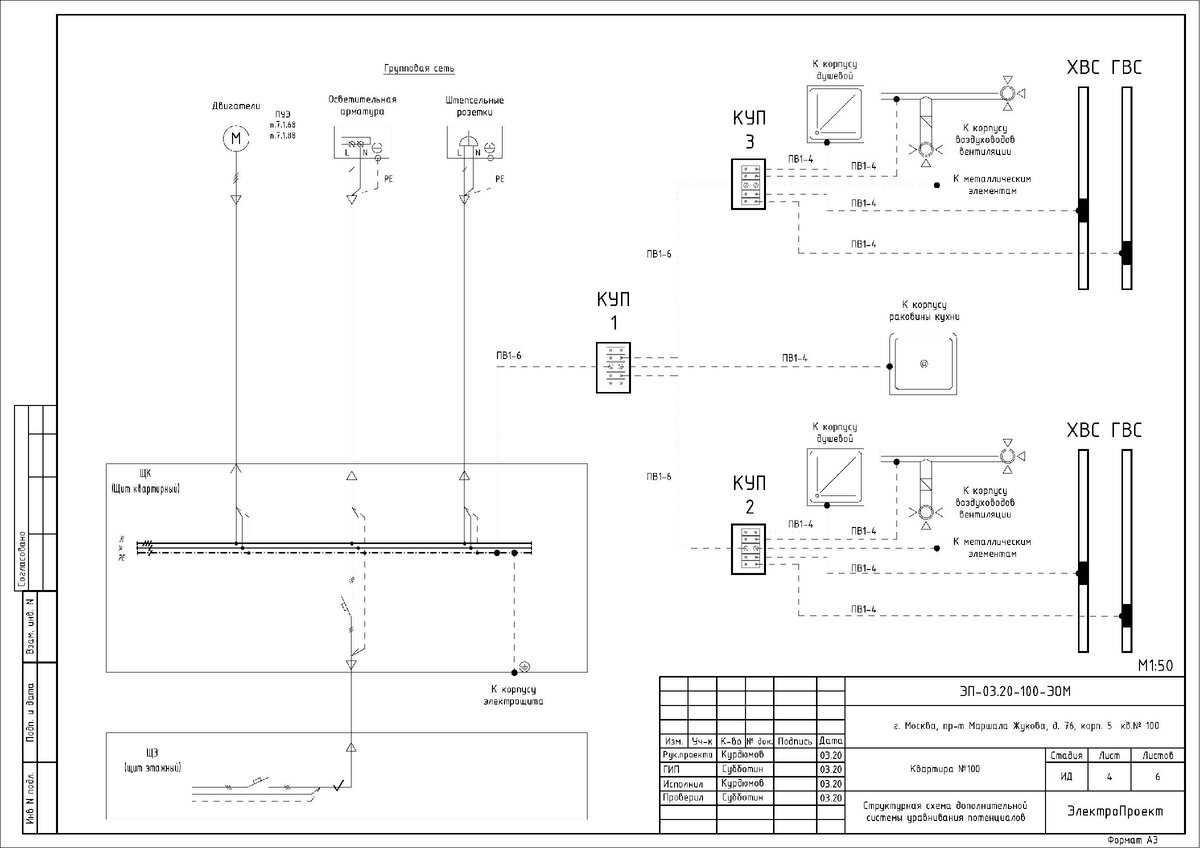

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

системой отопления;
горячим и холодным водопроводом;
корпусом ванны либо душевой кабины;
заземляющими контактами розеток;
корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Виды заземляющих устройств

Группировать заземляющие устройства можно следующим образом:

Естественные заземлители

К естественным заземляющим устройствам относятся все конструкции, постоянно находящиеся в земле:

металлические конструкции здания и фундаменты;
металлические оболочки кабелей;
обсадные трубы артезианских скважин.

Категорически запрещено использовать в качестве заземлителей:

газопроводы и трубопроводы с горючими жидкостями;
алюминиевые оболочки подземных кабелей;
трубы теплотрасс;
трубы холодного и горячего водоснабжения.

К естественному заземлителю необходимо минимум 2 подключения в разных местах.

Искусственные заземлители

Искусственное заземление является специальным подсоединением к заземляющему устройству. К искусственным заземлителям относятся:

стальные трубы определенных размеров;
полосовая сталь толщиной от 4 мм;
угловая сталь от 4 мм;
прутковая сталь определенных размеров.

Пользуются популярностью глубинные заземлители с омедненными или оцинкованными электродами. Они существенно превосходят традиционные методы по долговечности и затратам на изготовление заземлителя.

Специфические проблемы существуют для грунта в условиях вечной мерзлоты. Здесь эффективным решением могут стать системы электролитического заземления:


Состояние обычного заземлителя через несколько лет эксплуатации в вечномерзлых грунтах.	Пример схемы электролитического заземлителя

Примечания:

Достоинство контурного заземления состоит в выравнивании потенциалов в защищаемой зоне и уменьшении напряжения шага.
Выносные заземлители позволяют выбрать место с минимальным сопротивлением грунта.
Более подробную информацию о заземлителях можно найти в ГОСТ Р 50571.5.54-2013 «…Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов».

Требования

При монтаже КУПа необходимо придерживаться некоторых требований и правил:

Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
Устанавливается коробка в том месте, где проходят сантехнические стояки.
Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
Доступ к КУП должен быть свободным.
Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
ДСУП запрещается подключать шлейфом.
ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.

Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять — значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять — это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).

Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.

Расположение светильников на натяжном потолке: как разместить точечные лампочки в зале или спальне, схема расположения и расстояние между спотами
Освещение в квартире: как правильно распределить основной и дополнительный свет в квартире, варианты выбора светильников и ламп, современные идеи дизайна
Ультрафиолетовая лампа для черепах, сухопутных и водных рептилий в террариум: как выбрать, какие нужны светильники и чем заменить

Факторы, предопределяющие разницу

Все приборы, которые производят электроэнергию, имеют нулевое соединение с физическим грунтом. Это значит, что существует разница потенциалов между фазным проводом и «землёй», которая равна напряжению фазы. Явление разности потенциала может быть вызвано многими факторами:

локальными авариями электрооборудования;
статическим электричеством;
естественным электрическим потенциалом;
блуждающими токами;
токами, связанными с электрохимической коррозией.

Локальные аварии электрического оборудования сопровождаются: обрывами электрических проводов, частичными пробоями изоляционных подземных кабелей, неисправностью электрооборудования, находящегося в квартире. Сантехническая арматура, которая подключена к полихлорвиниловым трубам, может иметь статический заряд из-за постоянного движение воды по ним. Акриловое покрытие ванн или других ёмкостей накапливает заряд электричества на их поверхностях.

Естественным электрическим потенциалом наделено всё, что находится на земле, а также в её атмосфере, так как земная оболочка имеет отрицательный потенциал, а свод неба — положительный. Чем выше находится физическое тело, тем больше значение его потенциала, например, на высоте 2 м показатель достигает 110 вольт.

Блуждающие токи проявляются на проложенных путях электротранспорта. Рельсы в этом случае выполняют роль заземляющих шин. Через них ток, приводящий в движение электродвигатели вагонов, проникает в землю. Люди, живущие возле трамвайных линий, могут чувствовать пощипывание в пальцах при умывании.

Если система состоит из труб, изготовленных из разных материалов, могут образоваться токи электрохимической коррозии. Они не опасны для человека, но разрушают водопровод и запорную арматуру. При подключении стального полотенцесушителя к линии труб, изготовленных из чёрного металла, со временем в их соединениях образуется течь из-за ослабления резьбы.

Назначение коробки уравнивания потенциалов

Любое электрооборудование, имеющееся в жилом доме, офисе или здании, при эксплуатации нуждается в уравнивании потенциалов. Этого требуют правила техники безопасности. КУП снижает разность потенциалов. Это касается заземленных металлических частей электрооборудования с поверхностью земли или пола.

Процесс происходит путем соединения заземления с проводниками, уложенными на поверхность. Такая схема снижает напряжение прикосновения в случае замыканий, повреждения изоляции, повышения напряжения и является вариантом уравнивания потенциалов.

Важно! КУП дополняет СУП и обеспечивает безопасность от ударов током в душевых кабинах, а также других объектах с повышенной электрической опасностью. Случаи возникновения разности потенциалов:. Случаи возникновения разности потенциалов:

Случаи возникновения разности потенциалов:

при нарастающем статическом электричестве;
при изъянах металлических изделий;
во время высокого атмосферного напряжения, к примеру, при грозе;
действие блуждающих токов также может привести к разности потенциалов.

Вам это будет интересно Особенности кабельных наконечников

Предназначение КУП

Замыкание на корпусах электроприборов и утечка тока из проводов представляют особую опасность. Зачастую это происходит в ванной комнате, когда человек, дотронувшись до прибора мокрыми руками, получает удар током. Этому способствует поврежденная изоляция, которая проходит вблизи водопроводных труб. В результате этого может возникнуть разность потенциалов.

Уравнивание потенциалов обезопасит от удара электрическим током. Все металлические части бытовой техники, корпусов электрооборудования, водопроводных труб и отопительную систему соединяют в единую цепь при помощи специальных проводников. Это уравнивает электрический потенциал и защищает от удара током при прикосновении.

Примеры использования системы

Обратите внимание! Эффективное заземление — обязательное условие уравнивания потенциалов. Таким образом все металлические предметы и корпуса техники объединяются в один проводник и подключаются к общей шине в землю с распределительным щитком

Зачем нужно уравнивать потенциал

Гении творцы черпали идеи из снов. Леонардо да Винчи, спавшему полтора часа в сутки, урывками, но равномерно – каждые 240 мин, этого хватало.Но сны он перестал видеть, а без этого творить сложно. Нет сведений, что снилось Николе Тесла, хотя его авторству принадлежит море идей. Недаром единица магнитной индукции названа его именем. Он изучал атмосферное электричество и понял, что вещь это прелюбопытная.

Согласно научной литературе, Земной шар несёт заряд отрицательного знака, равный 500 кК. За счёт атмосферных токов утечки каждые полчаса заряд теоретически обнуляется. На практике этого не происходит. Учёными установлено, что колебания атмосферного тока согласованы по времени, максимум заряда приходится на 19.00 по Гринвичу. Мистика? Нет, пульс Земли.

Работа системы

Заряд, постоянно утекающий в небо, восполняет энергия Солнца и космических излучений, правда, пока тематика изучена мало. Ясно одно: при ударе молний Земля не теряет заряд, а обретает. По периметру циклона образуется избыток отрицательных носителей, а в центре – островок положительных. При определённом значении напряжённости поля отрицательное кольцо пробивается на земную поверхность, и потенциал планеты восполняется.

Если бы схема уравнивания потенциалов охватывала планету, непогода протекала бы в тихой манере. Физика процесса пока не определена, учёные предполагают присутствие неучтённого, неизвестного фактора, помогающего управлять погодой. В ближайшее время он останется за кадром. Нам важен факт, что облака таят потенциал относительно Земли, напряжённость поля 100 В/м. Разность потенциалов между кончиком носа и стопами составляет 150 В/м.

Электрический удар мы не получаем потому, что стоим на Земле. Потенциал уравнивается, электрическое поле отклоняется вверх (изгибаются силовые линии). Но висящий в воздухе кусок металла постепенно накапливает заряд, приводящий к неожиданным эффектам. Благо, атмосферный ток характеризуется единицами мкА на квадратный метр, и процесс протекает медленно. Но постепенно поверхность металла набирает потенциал.

Если экран не заземлён в щитке, разряд статического электричества неизбежен. Удар не сильный, лёгкое покусывание. Но шина уравнивания потенциалов непременно подключена к экранирующей оплетке телевизионного кабеля для исключения описанного эффекта. Другая мера касается антенного контура. Антенный вибратор представляет замкнутый контур, часть которого присоединяется на оплётку, дополнительное уравнивание потенциалов не требуется. Для конструкций иных типов задачку выравнивания потенциалов каждого плеча решают отдельно, но все элементы заземляют.

Молниезащита

В противном случае изучаем в сети жалобы:

Полез менять конвертер на спутниковую тарелку, и вломило по полной программе. Помогите.
Ставлю жене писать КВН на видеомагнитофон, подсоединяю ТВ кабель, получаю разряд.
Гудит плазменная панель после заземления по европейским стандартам. А было нормально. Что делать?
Антенный кабель кусается.

Список легко продолжат читатели. Ответ даём в вопросительной форме: коробка уравнивания потенциалов установлена правильно? Монтаж выполнен по нормативам? Оплётка кабеля – металлический проводящий материал, по нормам её зануляют на щитках каждого этажа. Согласно правилам (РД 34.21.122) металлические части здания заводят на шину молниезащиты – контур заземления, куда по правилам TN-C-S приходит нулевой провод. В пределах квартиры потенциал уравнивают в ванной комнате.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

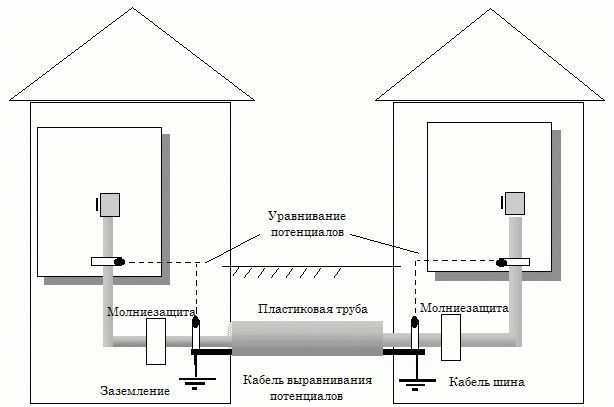

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Особенности люменов и люксов

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Монтаж выравнивающей коробки

Перед тем как устанавливать коробку для выравнивания потенциалов, требуется составить схему подключения. Она позволяет не допустить грубых ошибок в процессе монтажа и определить наиболее подходящее месторасположения. Устройство должно быть расположено таким образом, чтобы к нему имелся лёгкий доступ.

Установку следует начинать с прокладывания заземляющего проводника от основной шины до уравнивающей коробки. Затем необходимо закрепить коробку. На этапе строительства здания её легко расположить в полой или сплошной стене, если же монтаж осуществляется уже в готовом помещении, то корпус КУП придётся монтировать открытым способом. После закрепления коробки можно переходить к подключению следующих деталей:

Труб горячей и холодной воды.
Канализационной трубы.
Корпуса ванны (если она металлическая, а не акриловая).
Отопительного радиатора в ванной комнате.
Короба металлической двери.
Экрана тёплого пола.
Решётки вентиляции.

Перед соединением металлических деталей их поверхность следует тщательно зачистить. Это необходимо сделать для обеспечения максимально надёжного контакта и более эффективной работы всей системы. Если вместо металлических трубопроводов в доме используются пластиковые трубы, то для их соединения применяются специальные диэлектрические вставки, равномерно установленные по всему контуру системы выравнивания потенциалов.

Провода, которыми будут соединяться составляющие системы выравнивания, должны проходить по заранее продуманным трассам. От каждого проводника по радиальной траектории к коробке должен быть проложен отдельный кабель. Коробку также нужно соединить с розетками и кабелями с помощью заземляющих кабелей.

Несмотря на то что коробка ШДУП выполняет важную защитную функцию, она не может быть установлена повсеместно. Исключения составляют дома старого фонда, в которых заземление реализовано по схеме TN-C, когда используется объединённый PEN-проводник. Если в таком случае произойдёт обрыв нулевого провода, то выравненные потенциалы создадут опасность электротравм в домах, где КУП отсутствует.

Исправить ситуацию поможет переход на заземляющую схему TN-C-S. Она реализуется путём раздвоения PEN-проводника, находящегося в распределительном щитке, на отдельные PE и N кабели. Их присоединяют к заземлительному контуру и подключают с помощью медного проводника к основной шине, отвечающей за заземление.

Назначение

Сначала поговорим о том, для чего нужна СУП в квартире. Дело в том, что все металлические предметы являются проводниками тока, что известно еще со школьного курса физики. В квартирах такими объектами являются трубы холодного и горячего водоснабжения, полотенцесушитель, водосток, система отопления, корпуса электроприборов и даже вентиляционные короба. Как Вы понимаете, металлические трубы и остальные общедомовые коммуникации связаны между собой. Если образуется разность электрических потенциалов между двумя металлическими объектами, к примеру, душевой кабиной и батареей отопления, то одновременное касание человеком двух объектов может быть крайне опасным. Связано это с тем, что тело выступит перемычкой между коммуникациями, и ток будет протекать через человека от объекта с большим потенциалом к тому, что меньше.

Типичный случай такой опасности, это возникновение разных потенциалов на водопроводной и канализационной трубе. Если утечка тока возникнет на трубах водоснабжения, когда Вы будете купаться в ванной, вероятность удара током будет крайне высока. Причина этому – слив воды и одновременное касание крана. Вода в этом случае станет проводником от канализации к водопроводным трубам, а Вы – этой перемычкой. Наглядно увидеть опасную ситуацию Вы можете на картинке ниже:

Чтобы избежать такой проблемы, как раз и нужна система уравнивания потенциалов в квартире.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

Водопроводные трубы во всем доме выполнены из металла.
Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

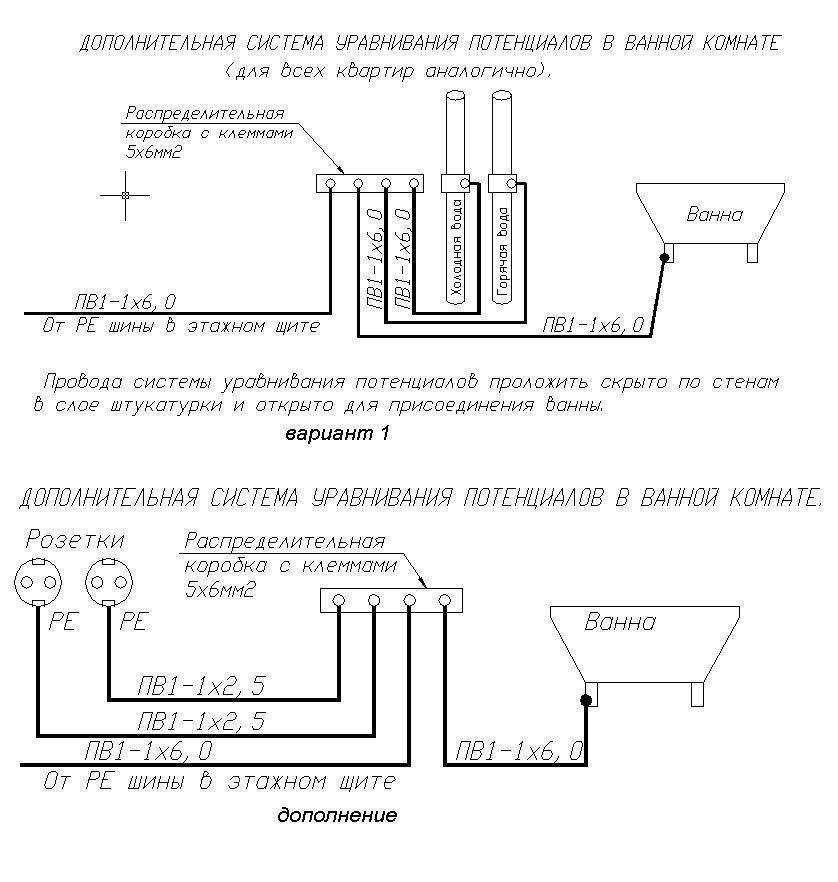

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

открытые проводящие части стационарных электроустановок,
сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

открытые проводящие части стационарного электрооборудования;
сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

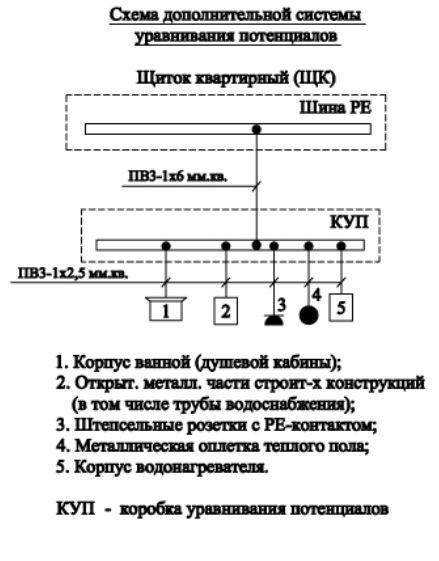

Указанная система состоит из следующих элементов:

коробки уравнивания потенциалов (КУП);
проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

отопления;
холодного и горячего водопровода;
ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

Назначение системы и ее виды

На любом жилом объекте расположено множество металлических предметов и конструкций, являющихся хорошими проводниками электричества.

Это:

Проложенные в квартире отопительные трубы.
Стальные короба шахт вентиляции.
Вспомогательное оборудование ванных комнат.
Трубы водоснабжения и канализации.

По причине различных переходных сопротивлений в заземляющих контактах точки соединения (а, следовательно – и корпуса) могут иметь разный потенциал. В определенных условиях величина этой разницы достигает опасных для человека значений (25-50 Вольт). Это хорошо видно из следующего далее по тексту рисунка.
