Противопожарное узо: рекомендации по выбору, правила и схемы монтажа

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

УЗО как средство противопожарной защиты и предупреждения пожаров: как работает УЗО?

Если в электропроводке произошел пробой и утечка тока, то искра может и не образоваться, но пожар может возникнуть в 99 случаях из 100

Особенно важно это знать обладателям деревянного дома, т.к. такие постройки быстро воспламеняются

Поскольку провода рассчитаны на электрическую нагрузку, а практически все приборы являются электрическими, нагрузка на электросеть возрастает в несколько раз.

Это часто приводит к неисправности проводки, особенно в старых домах

Поэтому так важно установить автоматический выключатель, противопожарная безопасность должна быть на 1 месте в любом помещении. Этот аппарат поможет контролировать ситуацию и предотвратит возгорание при малейшей неисправности за счет обесточивания электрической цепи

Почему и в каких случаях срабатывает УЗО

Существуют два основных случая почему срабатывает УЗО:

1. В случае повреждения изоляции провода или токопроводящего материала в электроприборе. Например, если электрическая плита сделана из стали и имеет повреждение изоляции или же диэлектрического материала, то при прикосновении человека ток пройдёт через его тело, а значит часть возвращавшегося тока назад в защитное устройство, будет отличаться по величине и произойдёт отключение. Если заземлить корпус этой плиты то утечка сработает даже при незначительных пробоях изоляции, что даст возможность уберечься от опасного напряжения пробоя.
2. При прикосновении человека, или же ребёнка к неизолированной части, а также к розетке, произойдет быстрое реагирование узла результирующего тока на его разницу и произойдет отключение, в некоторых случаях спасшее даже жизнь.

Бывают и частные случаи когда, допустим, происходит незначительное ухудшение сопротивления изоляции в проводах, проходящих в стене, а стена выполнена из токопроводящего материала и поэтому получится тот же эффект срабатывания.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Подключение противопожарного УЗО

Защитное устройство не способно отслеживать перегрузки в сети. Эту работу выполняет «автомат» (автоматический выключатель). Для обеспечения полной защиты к противопожарному УЗО необходимо купить другие устройства. Схема подключения, начиная от входа, выглядит следующим образом:

1. Автомат;
2. Счетчик электроэнергии;
3. Противопожарное УЗО 100 А (вариант для бытового использования);
4. УЗО от поражения током (16-40А) на каждой линии потребления.

В некоторых случаях по оценке специалиста допускается замена автомата на выключатель-пакетник

Во всех схемах подключения важно иметь в виду, что выходы с пожарного УЗО не могут объединяться на общем нуле и пересекаться с нулевыми жилами

Схема подключения УЗО

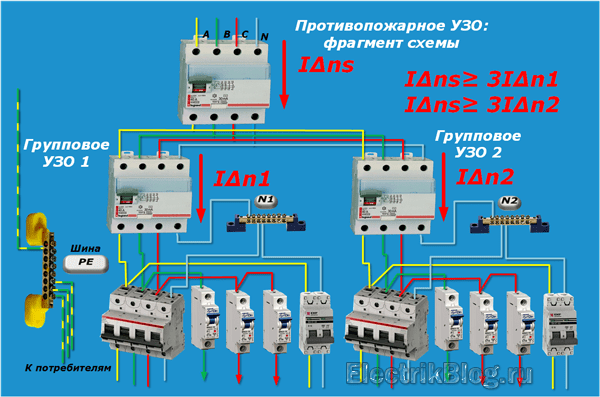

Переходя к рассмотрению типичных схем расключения противопожарного УЗО в электрощите, необходимо обратить особое внимание на обеспечение селективности дифференциальной защиты в каскадных схемах и соблюсти следующие условия:

• Чувствительность по току утечки у таких УЗО должна отличаться от УЗО общего применения минимум в 3 раза.
• Время срабатывания также должно отличаться минимум в 3 раза.

Поэтому, для обеспечения селективности при применении противопожарного УЗО, оно помимо повышенную уставки, должно быть селективным (типа S, реже G). В противном случае, при срабатывании нижестоящего УЗО общего применения будет срабатывать и противопожарное.

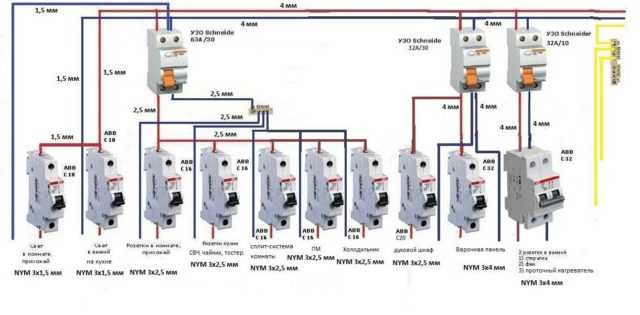

Рассмотрим схему электроснабжения с использованием вводного противопожарного узо:

В данной схеме:

1. — вводной автомат
2. — вводное селективное УЗО для защиты от пожара с током отсечки 100 или 300 мА.
3. — УЗО общего применения с током отсечки 30 мА для защиты розеточной группы.
4. — автоматические выключатели без защиты линий групповым УЗО, но защищенные вводным УЗО.
5. — автоматические выключатели защищенные групповым и вводным УЗО.
6. — гребенчатая шина, которая переносит фазный проводник на все автоматические выключатели группы.
7. — основная нулевая шина для связки с вводным УЗО.
8. — нулевая шина для связки с групповым УЗО.
9. — шина заземления.
10. — подключение фазного проводника L от вводного кабеля.
11. — подключение рабочего нулевого проводника N от вводного кабеля.
12. — подключение защитного нулевого проводника (заземление) PE от вводного кабеля.

Схема подключения противопожарного УЗО

Смертельным для человека в сети переменного напряжения является ток 100мА, поэтому для защиты электроприборов используются УЗО с уставкой 10 или 30мА. Противопожарное УЗО 100 или 300 мА от поражения электрическим током защитить не может, поэтому такие устройства устанавливают во вводных электрощитах для аварийного отключения всего здания. Это обеспечивает селективность защиты.

Справка! Селективность защиты — это такое построение схемы и выбор параметров устройств защиты, при котором в аварийной ситуации отключается только неисправный участок, а всё остальное оборудование остаётся подключённым к сети.

Противопожарное УЗО отключает питающие кабеля и автоматические выключатели, позволяет отключать только тот участок, в котором имеется короткое замыкание и уменьшает количество ложных срабатываний.

Например, при попадании воды на электронную плату стиральной машины отключится питающая её линия, а все остальные электроприборы остаются включёнными.

В некоторых ситуациях вместо этого прибора целесообразна установка дифавтомата с такими же защитными параметрами. Это позволяет сэкономить место в электрошкафу или улучшить защиту, заменив обычный автоматический выключатель дифференциальным.

Общие требования по использованию УЗО

Предположим,  Вы решили купить и подключить УЗО у себя в квартире или доме. Что нужно знать перед ее покупкой? Прежде всего, вы должны понимать, что УЗО не защищает электропроводку, а защищает человека.

УЗО, как таковое, не реагирует на перегрузку в сети, а как следствие, его нужно ставить в паре с автоматическими выключателями. Вы можете совместить в одном аппарате защиту от сверхтоков и перегрузки с защитой от появления дифференциальных токов. Такое устройство называется дифференциальный автомат защиты.

Пожалуй, дифференциальный автомат защиты это лучший вариант комплексной защиты вашей электропроводки. Однако не увлекайтесь повсеместной установкой УЗО. На освещение квартиры или дома УЗО не нужно.

А вот куда нужно поставить УЗО обязательно, так это на группу электропроводки ванной и санузла. По правилам установки УЗО, ток отсечки УЗО для этих групп должен не превышать 30 мА. Лучше поставить УЗО 10 мА.

Подключение УЗО в квартире

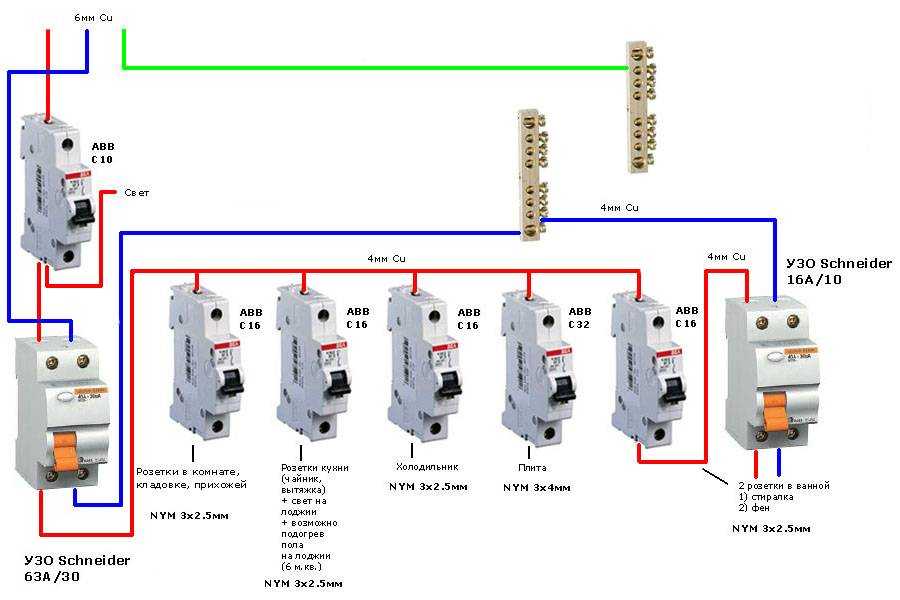

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

• Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Причины возгорания электропроводки

Причинами возгорания электропроводки могут являться:

• Нагрев проводников (локальный или на протяженном участке) из-за перегрузки.
• Искрение в месте плохого электрического контакта (в соединениях, на клеммах электроприборов и аппаратов)
• Утечка с неизолированных участков цепи (в соединительных, ответвительных и проходных коробках, распределительных щитах, электрических аппаратах).
• Горение электрической дуги на каком-либо участке цепи, вызванное током короткого замыкания.
• Повреждения изоляции кабеля.

Повреждения изоляции кабеля могут происходить по следующим причинам:

• Электрические — от перенапряжения и сверхтоков.
• Механические — удар, нажим, сдавливание, изгиб, повреждение инородным телом.
• Воздействие окружающей среды — влажность, тепло, излучение (ультрафиолет), старение, химическое воздействие.

Развитие короткого замыкания из тока утечки, приводящее к возгоранию, происходит следующим образом:

• В месте микроповреждения изоляции между находящимися под напряжением проводниками начинает протекать крайне малый точечный ток.
• Под воздействием влажности, загрязнения, проникновения пыли с течением времени образуется проводящий мостик, по которому протекает ток утечки.
• По мере ухудшения состояния изоляции, начиная со значения тока примерно 1 мА, постепенно происходит обугливание проводящего канала, возникает «угольный мостик», и происходит непрерывное возрастание тока.
• При значениях тока утечки 150 мА, что соответствует мощности 33 Вт, возникает реальная опасность возгорания за счет нагрева теплом, выделяемым в месте повреждения изоляции, различных легко воспламеняемых материалов.

Основы техники безопасности

Работы ведут с соблюдением следующих правил:

1. Линию обесточивают и проверяют на отсутствие напряжения индикаторной отверткой. Если выключатель расположен далеко от места монтажа УЗО, следует закрепить на нем табличку с текстом «Работают люди!» или поставить сторожа. Для надежности рекомендуется отсоединить провода от клемм.
2. При соединении проводов используют только разрешенные ПУЭ способы: зажимы, клеммы, опрессовку гильзами, сварку. Применять пайку не рекомендуют, скрутки запрещены.
3. Правильность монтажа проверяют замером сопротивления петли «фаза-ноль». Высокий показатель свидетельствует о плохом контакте в одном из соединений. В процессе эксплуатации такие места греются и могут стать причиной возгорания.
4. Перед подачей напряжения защищают глаза и открытые части тела. Некачественное изделие может разлететься.
5. Нельзя использовать провода в изоляции одного цвета.

Выбор УЗО защиты человека от токов утечки

УЗО имеет две основные характеристики.

• Номинальный ток нагрузки (в амперах)
• Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

Номинальный ток нагрузки УЗО

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер. Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

• Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
• Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
• Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
• Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

• Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
• В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

• корпуса;
• трансформатора с тремя обмотками;
• реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

• коротких замыканиях;
• перегрузках в сети и/или самой электроустановке;
• сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

1. Вводный кабель перед собой.
2. Проводку линии потребителей после себя.
3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

• Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
• УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

• АС — отслеживается переменный ток (синусоидальная форма);
• А — переменный + пульсирующий (импульсы);
• В — постоянный, импульсный, сглаженный переменный, переменный;
• Селективность. S и G  — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.
