Критерии выбора
Во время подбора необходимой модели ВДТ, которая будет отвечать всем предъявленным требованиям, следует учитывать следующие основные критерии:
- Тип дифференциального тока. Выпускаемые защитные устройства имеют несколько разновидностей по данному критерию. AC – предназначены для фиксации утечек переменного тока. A – рассчитан на регистрацию переменного постоянного тока, который имеет пульсирующий характер. В – может использоваться для защиты линий постоянного или переменного электрического тока. S – обеспечивает селективную защиту с временной задержкой срабатывания. G – является аналогом типа S, но имеет меньшую временную задержку.
-
Количество фаз В зависимости от напряжения электрической линии 220 В или 380 В устанавливается двухполюсное или четырехполюсное устройство, соответственно.
Совет. Электромеханические устройство имеют более высокую надежность и длительный срок эксплуатации, чем электронные. Последние очень чувствительны к скачкам и перепадам напряжения.
- Номинальный ток. Данный критерий показывает рабочее значение силы тока, обеспечивающее стабильную и длительную эксплуатацию устройства. Исходя из этого показателя можно рассчитать максимальную нагрузку на ВДТ.
- Дифференциальный ток. Значение этого показателя подбирается в зависимости от места установки аппарата. При защите отдельных помещений или комнат квартиры необходимо выбирать модель со значением, которое ниже тока не отпускания, т. е. при котором человек не может самостоятельно отбросить источник поражения током. Это значение не должно превышать 30 мА. При монтаже УЗО на вводном проводе выбирается с дифференциальным током 100 или 300 мА. Оно защитит квартиру о возгорания проводки в результате возникновения перегрузки.
- Тип устройства. В зависимости от вида электрического тока, постоянный или переменный, выбирается необходимый тип ВДТ. Для эксплуатации в бытовых условиях применяются модели УЗО типа A или AC.
- Надежность. Обеспечивается качеством сборки и материалов, из которых изготавливается устройство. Корпус и подвижные детали не должны издавать скрипов и иметь люфтов. Пластик должен быть устойчив к высоким температурам.
- Производитель. Данный критерий также играет важную роль в приобретении качественного устройства. На рынке спросом и популярностью пользуются следующие производители: ABB, Siemens, AEG, ДЭК, Астро-УЗО.
Перед каждым УЗО должен устанавливаться автомат с меньшим значением номинального тока. Такая компоновка обеспечит защиту ВДТ от работы в режиме повышенной нагрузки, что способствует стабильной и надежной работе устройства. Правильно подобранное УЗО надежно защитит человека от поражения электрическим током.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7 Следующая Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков
Спасибо, помогло!1Не помогло
Противопожарное УЗО: до или после счетчика.
Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.
Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321
УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.
УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.
С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича
ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока
ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.
Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.
спасибо за ответ, но счетчик то в квартире
вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после
Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.
В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.
УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?
ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.
Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.
Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА
«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.
Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?
Почему УЗО должно быть качественным и надёжным?
Разновидности УЗО
Предъявляемые к УЗО высокие требования покажутся вполне обоснованными, если разобраться с назначением данного прибора. Функция у него только одна: отключать электроснабжение при наличии утечки тока определённой (пороговой) величины. Утечка тока чревата вовсе не безобидным экономическим ущербом, как может показаться на первый взгляд, а гораздо более серьёзными последствиями — она всегда свидетельствует о том, что имеет место одна из следующих ситуаций:
- поражён электротоком человек либо животное;
- из-за повреждения изоляции появился контакт между токоведущим элементом и какой-нибудь заземлённой металлической конструкцией, который может привести к возгоранию;
- оказался под напряжением заземлённый корпус какого-либо прибора или оборудования, вследствие чего прикоснувшийся к нему пользователь рискует получить удар током.
Таким образом, от того, сработает ли УЗО в нужный момент, зависит ни много ни мало жизнь пользователя. Поэтому экономить на качестве этого устройства ни в коем случае не следует.
Строение кабеля
Устройство провода АС напоминает обычный тряпичный канат, но завитый из двух материалов. В середине имеется стальной трос. Он изготовлен из одной или нескольких тонких проволок. Задача стального троса — придать проводнику прочность, гибкость и устойчивость к растяжению. Он выполняет механическую, несущую функцию.
Строение неизолированного кабеля АС Полученный проводник сочетает в себе достоинства используемых материалов:
- прочность стали;
- хорошую электрическую проводимость алюминия;
- легкий вес полученного изделия.
Также на конечной массе кабеля сказывается и отсутствие внешнего слоя изоляции.
Ответы на 5 часто задаваемых вопроса:
- Нужна ли установка УЗО в домах, где выполнено защитное заземление?
При замыкании фазового проводника на «землю» электричество будет «стекать» в обход нулевого провода. Металлические корпуса электроприборов при этом могут оказаться под напряжением и не причинят опасности пока сопротивление человека много выше чем «земли». Однако такой прибор будет таить в себе опасность и если существенной перегрузки не будет, то автоматический выключатель не сработает. При неконтролируемой утечки энергии возникает опасность нагрева и пожара. Применение диф реле обезопасит от данных случаев.
- Можно ли вместо автомата до счетчика и УЗО после него установить один дифавтомат после счетчика?
Да. Также можно поставить автоматический выключатель после счетчика при обязательной установке разъединителя (рубильника и т.п. – требования ПУЭ) до счетчика.
- Имеется два диф реле последовательно включенные в цепь. При срабатывание защиты ближней к потребителю, отключается вся группа нагрузок. Какое устройство защиты следует убрать из проводки?
Достаточно применить диф реле с селективностью (часто маркируется буквой S) для группы потребителей. Последовательное включение диф реле регламентируется требованиями ПУЭ 7.1.73.
- Необходимо ли устанавливать УЗО на ввод для деревянного частного дома? Ведь дом достаточно «изолирован»?
Частные дома часто имеют ввод от воздушной линии через протяженный кабель. При небольшом значении потребления не происходит защитного отключения автоматами и не обеспечивается быстрое выключение. Кроме того по Техническому циркуляру №31.2012 установка диф защиты является обязательной противопожарной мерой.
- Защитит ли диф реле в случае обрыва нулевого провода?
При отсутствии тока утечки срабатывание защиты не произойдет, но при его появлении произойдет отключение. Таким образом даже при отгорании нуля защитит от утечки. От самого факта обрыва нулевого провода диф реле не защищает. Это замечание справедливо для электромеханической защиты, для электронной, требующей для нормальной работы и нуль и фазу, появляется опасное состояние, когда защищаемая нагрузка может привести к электроудару. Поэтому применять электронный тип не рекомендуется.
1 дифзащита или больше?
Видео 1.
В видео 1 обсуждается вопросы экономии на защите от тока утечки. Насколько она уместна? 1 одно на вводе в квартиру (частный дом) часто служит причиной ложных (и не только) срабатываний с полным отключением всех приборов и освещения. Вызов и ожидание в темноте электриков достаточно неприятное занятие.
Фото 1. Ложные срабатывание вызываются неправильно подобранным значением срабатывания защиты. Чем длиннее проводка, чем больше нагрузок с преобразованием переменного напряжения в постоянное (телевизоры, компьютеры, медиаприставки и т.д.) тем больше причин срабатывания одиночно установленного УЗО.Фото 2. Очевидным решением является разделение потребителей на группы. Ток срабатывания для обычных помещений составляет 30 мА. При этом отключение потребителя всегда происходит при половине этого значения – 15 мА.Фото 3. Для электроприборов для влажных помещений – бойлеры, стиральные машины устанавливают диф реле с значением в 10 мА (и ниже). Небольшая величина срабатывания защиты требует установки реле на каждый потребитель.
Первый параметр диф защиты – рабочий ток
Номинальный ряд диф реле имеет такой же ряд как у автоматических выключателей (автоматов) – первая колонка в Таблице 1. Ток выбирается по мощности нагрузки и для однофазной сети указан во второй колонке таблицы. Диф реле наиболее дорогие устройства в электросети и поэтому значение для автомата выбирают меньшее.
| Номинал автомата, А | Мощность потребителя, кВт |
| 1 | 1,1 |
| 2 | 2,3 |
| 3 | 3,4 |
| 6 | 6,8 |
| 10 | 11,4 |
| 16 | 18,2 |
| 20 | 22,8 |
| 25 | 28,5 |
| 32 | 36,5 |
| 40 | 45,6 |
| 50 | 57 |
| 63 | 71,8 |
ТАБЛИЦА 1. Выбор номинала по мощности.
Еще 2 нюанса о выборе рабочего тока автомата и УЗО
Рис. 1. Класс двухполюсного автомата на лицевой стороне (в красном овале).
Рис.1. Класс двухполюсного автомата на лицевой стороне (в красном овале).
- Автоматы имеют дополнительную маркировку класса в виде латинской буквы (Рисунок 1). Она означает, как быстро автомат разомкнет цепь нагрузки при превышении потребления. Через автомат при перегрузке проходит много электричества. Превышение тока приводит к выходу строя дифреле при том, что автомат работает неограниченно долго при небольшой перегрузке.

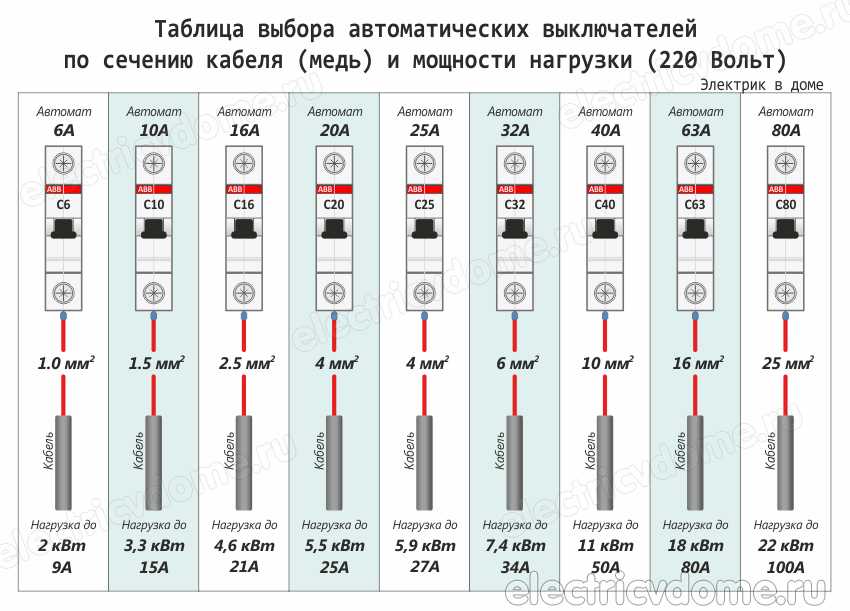

- Проводка рассчитывается на потребляемый ток нагрузки (Таблица 2).

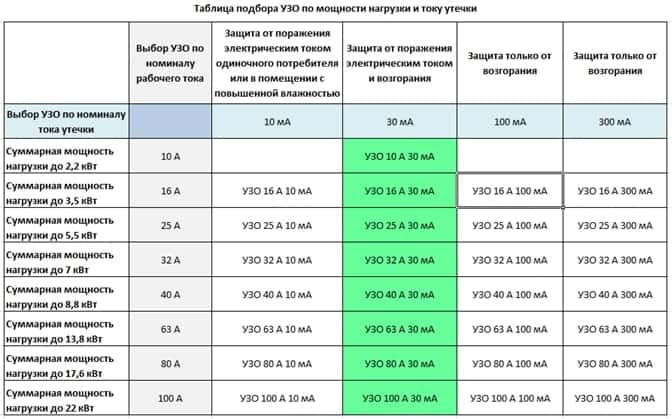

Пример 1: Как подобрать УЗО по мощности для водонагревателя (бойлера) мощностью 2 кВт? Сечение жил должно быть 1.5 кв.мм. Автомат выбираем по таблице 1 из стандартного ряда в большую сторону – 2 А. Диф реле должно иметь номинальное значение рабочего тока в 3 А.
Как выбрать на 380 В? Номинал автомата можно упрощенно посчитать как в два раза больший чем мощность нагрузки. Для нашего водонагревателя – 2кВт х 2 = 4 А.
| Сечение жилы, кв.мм. | Ток, А | Мощность, кВт |
| 1,5 | 19 | 4,1 |
| 2,5 | 27 | 5,9 |
| 4 | 38 | 8,3 |
| 6 | 46 | 10,1 |
| 10 | 70 | 15,4 |
| 16 | 85 | 18,7 |
| 25 | 115 | 25,3 |
| 35 | 135 | 29,7 |
| 50 | 175 | 38,5 |
| 70 | 215 | 47,3 |
| 95 | 260 | 57,2 |
| 120 | 300 | 66,0 |
ТАБЛИЦА 2. Максимальный ток и мощность при сечении кабеля.
- Что делать, если потребление нескольких нагрузок очень большое? Требуется дополнить 3 нагрузки с потреблением 16А каждая дифференциальным реле. Очевидный путь заключается в выборе номинала 50 А (округление в большую сторону от значения 3х16 = 48 А). Такие диф реле встречаются, но чаще китайского производства и с неважным качеством. Для ряда европейских фирм максимальный ряд ограничен в 25-30А. Каждую нагрузку необходимо защитить отдельным защитным устройством.
Куда устанавливать?
Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.
Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.
Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

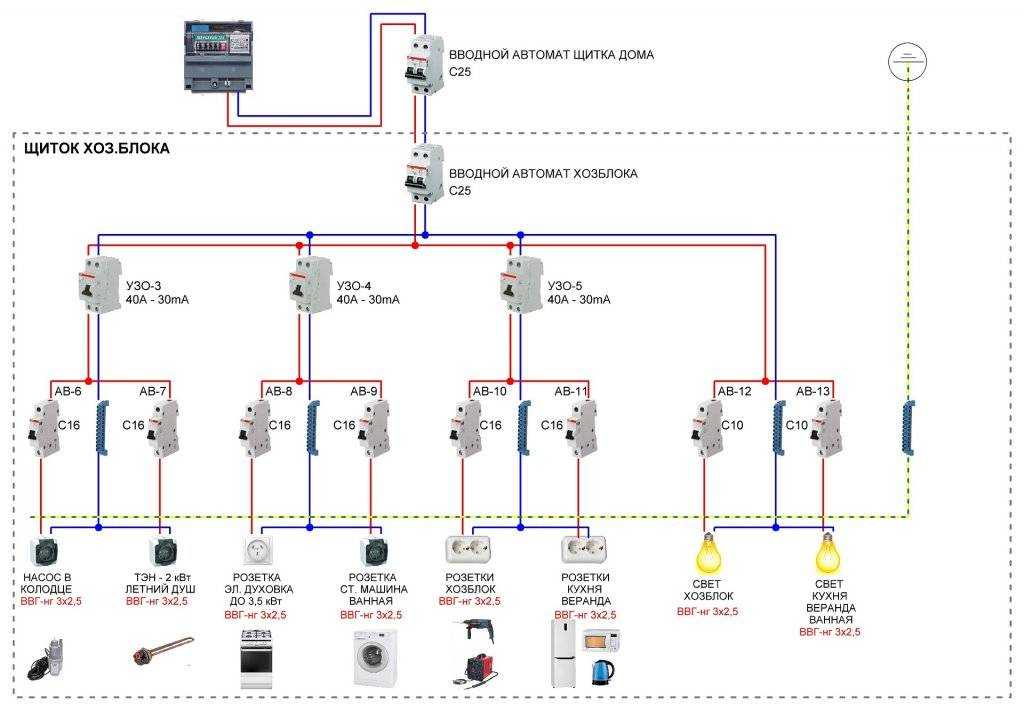

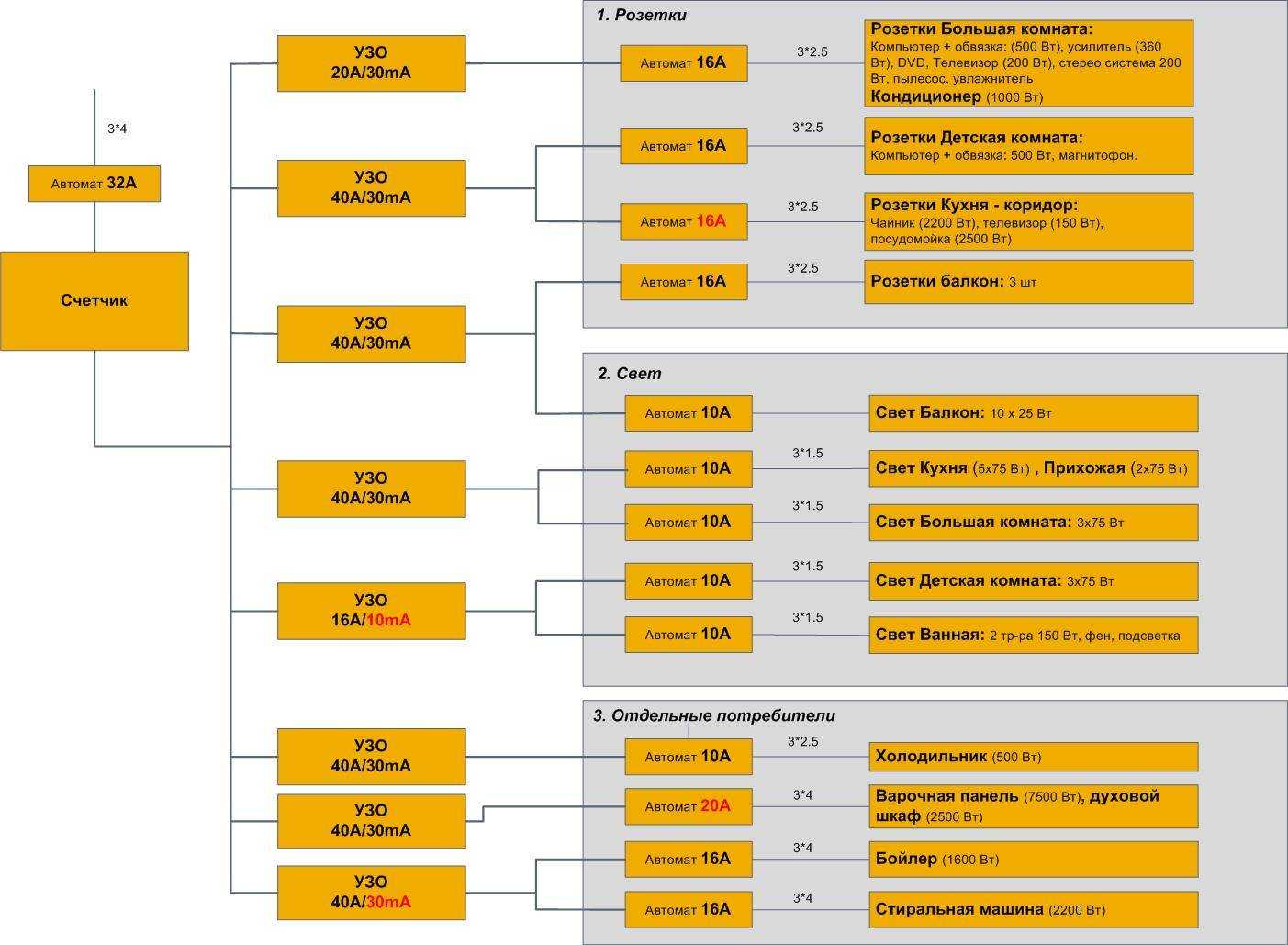

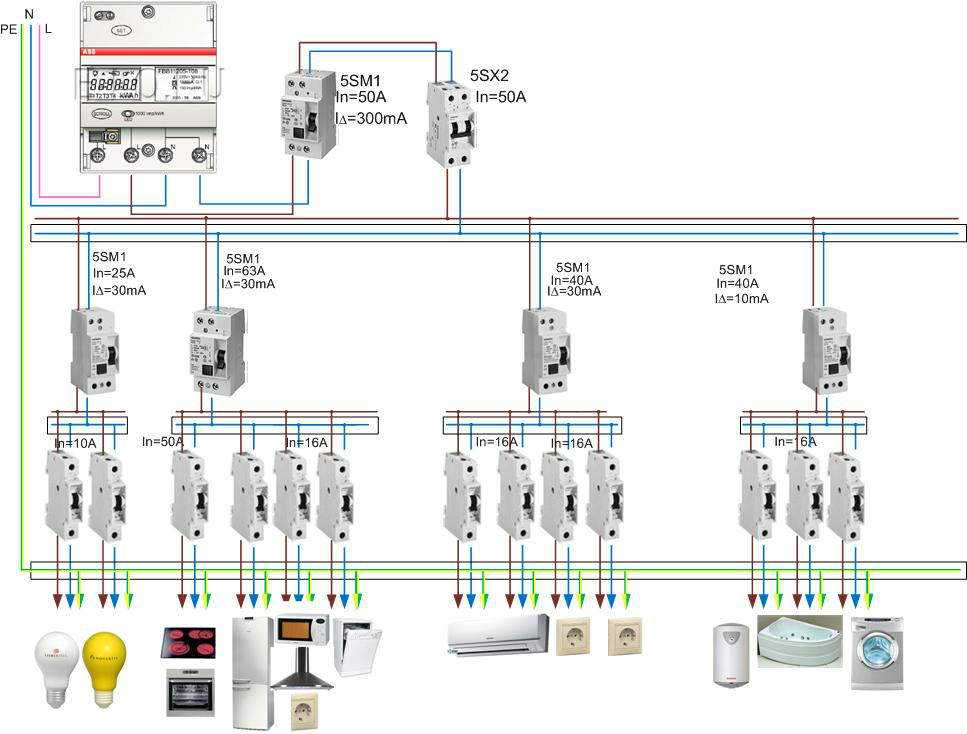

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.
1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.
Так будут располагаться устройства в щитке
В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.
2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.
Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям
3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.
Таким образом будут выглядеть соединения
4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.
Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.
Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО
5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).
Устанавливаем гребенку на автоматы и переносим рейки в щиток
6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.
В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.
По такому же принципу необходимо запитать устройства кабелями фазы
7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.
Так будет выглядеть щиток в собранном виде
Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.
Техника безопасности при работе с УЗО и автоматом
Параметры выбора УЗО
Тип расцепления
УЗО, устанавливаемые в квартирах, имеют два типа расцепления: А и АС.
Устройства типа АС срабатывают на переменный синусоидальный ток утечки, который появляется внезапно или постепенно растет.
Устройства типа А срабатывают на переменный синусоидальный и постоянный пульсирующий токи утечки, которые возникают внезапно или постепенно увеличиваются (рекомендованы для установки на линии, обслуживающие бытовые электроприборы, где установлены выпрямители и импульсные блоки питания: компьютеры, телевизоры и прочее оборудование, оснащенное электроникой).
Селективность
Селективное УЗО (S – с большей выдержкой, G – с меньшей выдержкой) устанавливают на вводе перед прочими устройствами, обслуживающими разные группы в квартире или коттедже.
Оно фиксирует утечку, но срабатывает лишь через определенный промежуток времени (задержка 0,2-0,5 секунды). Благодаря этому группы, где не было утечки, не обесточиваются.
Количество полюсов
В зависимости от напряжения в сети зависит количество полюсов в используемом устройстве: для сети 220 В – двухполюсный, для сети 380 В – четырёхполюсный.
Номинальный ток защиты
Параметр определяет, какой силы ток сможет пропускать устройство при продолжительном режиме работы. Показатель должен быть равным или на ступень выше, чем у автоматического выключателя, защищающего этот же участок цепи.
Номинальный отключающий дифференциальный ток
Этот показатель определяет ток утечки, при котором выключатель сработает. Универсальным считается УЗО с показателем 30мА, оно обеспечит защиту от поражения током и возгорания, может использоваться в линиях с достаточно большой нагрузкой без ложных срабатываний.
Выключатели с показателем менее 30мА не всегда способны обеспечить пожаробезопасность, при значительных нагрузках часто срабатывают ошибочно.
Номинальное время отключения
Показатель, определяющий временной промежуток между моментом появления утечки и моментом срабатывания выключателя. Стандарты определяют максимально допустимое время срабатывания до 0,3 секунды, качественные устройства срабатывают за 0,02-0,03 секунды.
Рабочий температурный режим
Большинство выключателей предназначены для эксплуатации в температурном диапазоне от — 5 °C до + 40 °C, при необходимости можно приобрести устройство, способное реагировать при морозе до -25 °C.
О необходимости использования устройств защитного отключения категории «А»
Речь пойдет не о том, как правильно подключить УЗО или автоматы в распределительном щите. Здесь мы приведем аргументы в пользу необходимости установки именно устройств класса «А».
Аргумент №1
Чтобы не быть голословными, начнем с нормативных документов, а именно с ГОСТ Р МЭК 60755-2012, где выложены требования к защитным устройствам.
Есть там интересная таблица В.1, которая демонстрирует зависимость формы тока от электронной схемы потребителя. В левом столбце показана элементарная схема электронной оснастки большинства видов домашней техники. В столбце справа показаны формы дифференциального тока при повреждениях.
|
Номер схемы |
Схема выпрямления и нагрузки и вид повреждения |
Нормальная форма тока нагрузки |
Форма дифференциального тока при повреждении |
| 1 |
Однополупериодная |
||
| 2 |
Однополупериодная сглаженная |
||
| 3 |
Трехфазная звезда |
||
| 4 |
Двухполупериодная |
||
|
5 |
Двухполупериодная полууправляемая |
||
| 6 |
Двухполупериодная межфазная |
||
| 7 |
Двухполупериодная трехфазная |
||
|
8 |
Фазорегулируемая |
||
| 9 |
Частоторегулируемая |
Как можно наблюдать, выбор в пользу автомата УЗО типа «АС» в большинстве случаев принесет мало пользы, потому что дифференциальный ток при повреждениях не будет форму синусоиды. У производителя ABB есть убедительная формулировка насчет применения таких устройств:
«Они предназначены для использования в установках, где имеются электронные выпрямители и фазоимпульсные регуляторы физической величины (скорости, температуры, интенсивности освещения)».
Это как раз касается нашей бытовой техники, где физические величины регулируются в обязательном порядке. Взять ту же стиральную машину, где скорость вращения барабана меняется в процессе, или температура кондиционера, или духовки.
Аргумент№2
Инструкция на саму технику – вот второй довод, чтобы использовать УЗО типа «А». Для этого достаточно ознакомиться с разделом о способах подключения к электросети. Учтите, что это рекомендации инженеров, которые разработали сей прибор, а они-то уж наверняка знают условия его эксплуатации.
Например, возьмем в руки паспорт посудомоечной машины Bosch. Пиктограмма означает автомат защитного отключения типа «А».
Конструктивное исполнение
Конструкция УЗО поможет нам разобраться, каким образом оно реагирует на токовую утечку. Основными рабочими узлами УЗО являются:
- Трансформатор дифференциального тока.
- Механизм, с помощью которого происходит разрыв электрической цепи.
- Электромагнитное реле.
- Проверочный узел.
К трансформатору выполнено подключение встречных обмоток – фазы и ноля. Когда сеть работает в нормальном режиме, то эти проводники в трансформаторном сердечнике способствуют наведению магнитных потоков, которые имеют встречное направление относительно друг друга. За счёт противоположной направленности магнитный поток в сумме равняется нулю.
Наглядно устройство и принцип действия УЗО на следующем видео:
Во вторичной трансформаторной обмотке выполнено подключение электромагнитного реле, при нормальных рабочих условиях оно находится в покое. Возникла токовая утечка, и картина сразу меняется. Теперь по фазному и нейтральному проводникам начинают проходить различные токовые величины. Соответственно и на трансформаторном сердечнике теперь не будет равных магнитных потоков (они будут разными и по величине, и по направлению).
Во вторичной обмотке появится ток и, когда его значение достигнет заданного, сработает электромагнитное реле. Его подключение выполнено в связке с расцепляющим механизмом, он мгновенно отреагирует и разорвёт цепь.
В качестве проверочного узла служит обычное сопротивление (какая-то нагрузка, подключение которой выполнено, минуя трансформатор). С помощью этого механизма имитируется токовая утечка и проверяется работоспособное состояние устройства. Каков принцип работы этой проверки?
Имеется специальная кнопка «ТЕСТ» на УЗО. Её главное назначение – подать ток с фазного провода на проверочное сопротивление и далее на нейтральный проводник, минуя трансформатор. За счёт сопротивления ток на входе и на выходе будет разный, и созданный небаланс запустит механизм отключения. Если при проверке УЗО не отключилось, значит, придётся отказаться от его установки.
Обратите внимание! Проверку УЗО необходимо проводить регулярно, идеальный вариант – один раз в месяц. Это является требованием пожарной безопасности и не стоит им пренебрегать.
У разных производителей УЗО внутреннее конструктивное исполнение может отличаться, но общий принцип работы остаётся неизменным
У разных производителей УЗО внутреннее конструктивное исполнение может отличаться, но общий принцип работы остаётся неизменным.
Все устройства различаются по принципу срабатывания. Они бывают электронного и электромеханического типа. Электронные УЗО отличаются сложной схемой, им для работы необходимо дополнительное питание. Устройствам электромеханического типа внешнее напряжение не нужно.
Классификация защитных устройств
Невзирая на простую визуальную конструкцию и внутреннее наполнение, подбор моделей УЗО на данный момент очень большой. Любое устройство характеризуется набором определенных характеристик и возможностей, которые нельзя регулировать после покупки и в ходе использования.
Чтобы упростить выбор защитного устройства, необходимо знать основные виды и классификацию УЗО:
- Обычные и селективные типы, которые отличаются друг от друга по скорости активации механизма. Первые устройства могут отключить силовые контакты почти моментально, вторые работают с минимальной задержкой. Зачастую второй тип используется в системах из нескольких уровней, где нужна не скорость, а последовательность включения механизмов.
- Электромеханические, электронные и механические – устройства, которые отличаются по виду реле. В результате их типа отличается способ разрыва тока.
- По виду тока выделяют модели типа АС или А. Если нужно выбрать ток УЗО следует ориентироваться на данные показатели, первые отключаются от утечки от переменного тока, а вторые работают при проблеме с постоянным или переменным.
- По дополнительным функциональным возможностям можно выделить аппараты с наличием защиты от перегрузки и без нее. УЗО, которое может защищать от перегрузки, работает от замыкания в сети или чрезмерно большого тока.
- По конструкции можно выделить аппараты, которые стоят на отдельной DIN-рейке, прямо на стену или устройства, сделанные в виде розетки. В дополнение пользователи могут найти переносное УЗО или в виде адаптера.
- По напряжению покупатели могут выбирать между комбинированными типами или аппаратами, которые работают исключительно с сетью 220 или 380В.
- Исходя из энергозависимости, УЗО могут или не могут отключать силовые нагрузки в случае отсутствия нужного для работы напряжения.
- По методу подключения, если аппараты, которые работают с 2 или 4 полюсами.
Чтобы правильно подобрать УЗО недостаточно будет знать основные виды. Чтобы работа была эффективной и полностью выполняла свою задачу, следует знать длину проводки в доме или квартире, мощность аппаратуры, которая планируется подключаться или уже работает, а также ряд других особенностей.
Схемы подключения УЗО в трехфазной сети
Монтаж схем с трехфазными УЗО практически ничем не отличается от работы с однофазными. Такие варианты подходят, если в дом или квартиру заведены три фазы.
Выполняя подключения необходимо ориентироваться на маркировку жил и схему подключений. Российское и международное обозначение жил представлены в таблице далее.
| Российская маркировка жил | Международная маркировка | ||
| А | желтая | L1 | коричневая |
| В | зеленая | L2 | черная |
| С | красная | L3 | серая |
| N (нулевой провод) | синяя или голубая | N | синяя |
| Заземляющая жила | РЕ | желто-зеленая |
Вводное трехфазное и отдельные групповые УЗО
В такой схеме общее УЗО монтируют после трехфазного вводного автомата. Отходящие от УДТ фазные проводники распределяют по групповым автоматическим выключателям. От них питание подается на ВД отдельных линий.
Вводное УЗО и трехфазный счетчик
Эта схема отличается от предшествующего варианта добавлением трехфазного электрического счетчика. У него для коммутации имеются 8 клемм: четыре на вход (три фазы и нулевой провод) и четыре на выход (3 фазы и нуль).
Питание на счетчик подводится с выхода вводного автомата, а уходит на вход трехфазного УЗО. Затем происходит распределение нагрузки по однополюсным автоматическим выключателям и УДТ.
