Схема электропроводки в квартире: разводка электрики для разных помещений

Составление схемы

Чертеж делают на основании планировки дома, расположения комнат, помещений, учитывают индивидуальные особенности строения

Берут во внимание специфику бытового оборудования, осветительные системы

Разновидности схем электропроводки в частном доме:

Принципиальная. Показывает метод подключения потребителей в цепь и количество пользователей. Для составления применяют специальные обозначения, которые в других схемах не используют.
Монтажная. На плане показаны составные части, указан принцип функционирования, связи между элементами.
Структурная. Показана функциональность совместно с оборудованием после начала работы. По схеме определяют, что необходимо для подключения и настройки.
Функциональная. От структурной отличаются более детальными характеристиками и описанием.

Объединенный проект включает несколько видов эскизов и чертежей, применяется чаще в многоэтажках.

Вычисление суммарной мощности

Расчет необходим, чтобы узнать, достаточно ли характеристик электропроводки для подачи энергии к имеющимся приборам и вновь подключаемым агрегатам. Общую мощность техники вычисляют как сумму мощности всех потребителей с учетом величины пусковых токов.

Особенности расчета:

сведения о мощности есть в техническом паспорте каждого устройства;
показатели активной мощности приводятся в Вт (ваттах), обозначаются литерой Р;
если значение приведены в ВА (вольт-амперах), речь идет о полной мощности (литера S), такие показания непригодны для подсчета суммарного показателя.

Разделение потребителей на группы

Под понятием понимают обобщение нескольких пользователей, которые параллельно подсоединены к питающему кабелю. Общий провод запитан от распределительного устройства (щитка). Для агрегатов высокой мощности (плит, водонагревателей) проводят отдельную линию. Функциональные розетки для чайника, посудомойки, электрической или микроволновой духовки включают в общую группу.

Потребителей в категории формируют несколькими методами:

по типу потребления, например, стиралки, электроплиты, розетки, осветительные приборы;
по помещению (каждой комнате ставят отдельную магистраль);
с применением европейской версии, когда каждый дом или квартира оснащены своей линией проводки в доме с защитными приборами, при этом тип подключаемых приборов не играет роли.

Выбор места для щитка

Электрощит можно ставить только в сухом помещении

Вводный кабель подходит к распределительному щитку, здесь смонтирован автомат, групповые выключатели, счетчик, защитные и контрольные приборы для определения качества электрической энергии и автоматических приборов.

Правила установки щита:

щиты нужно облачать в корпус со стеклом, закрывать на ключ от несанкционированного доступа;
панели монтируют только в сухих помещениях так, чтобы удобно было обслуживать;
высоту установки определяют так, чтобы щит был выше предполагаемого уровня подтопления;
от водопровода и газовой магистрали не должно быть меньше 1 метра.

Типы разводки

Существует три типа разводки электросети:

С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
«Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
«Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Практическая реализация схемы

Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике.

Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается штробление перекрытий и несущих стен в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д).

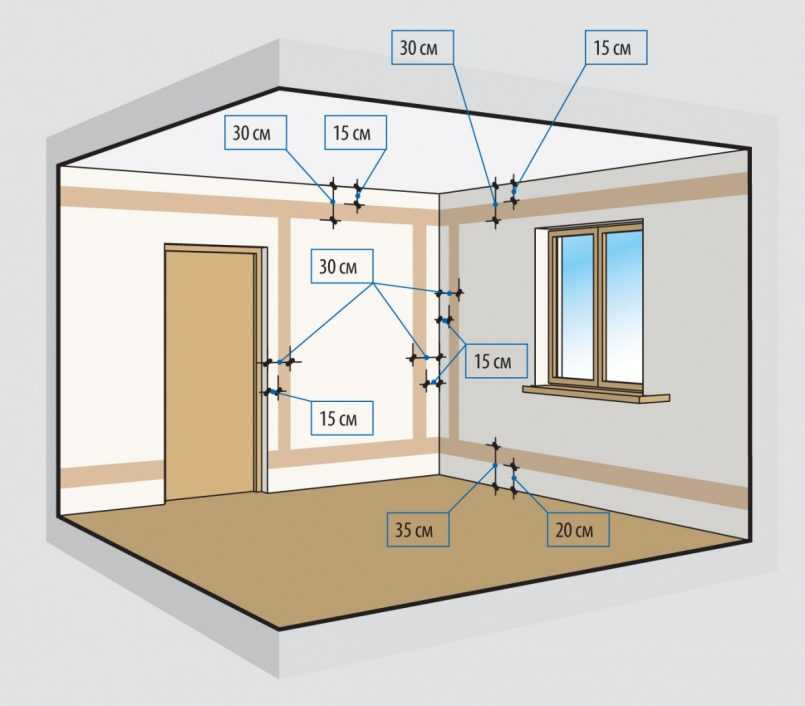

Примерный план зон проводки можно видеть на следующей иллюстрации:

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

– Как подключить розетку с заземлением

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

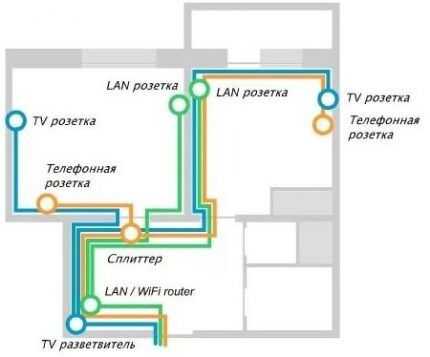

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что такое схема, как строится и какой бывает?

Понятие схемы проводки ассоциируется с привлечением опытных специалистов (проектантов), рисующих только им да монтажникам понятные линии точки подключений на стандартных листах с печатями и подписями. Такой подход является правильным, поскольку вопросом изначально будут заниматься профессионалы. Но, учитывая, что за их работу придется платить немало, все эти работы можно выполнить своими руками, опираясь на действующие рекомендации.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

План электропроводки квартиры или частного дома должен включать пять основных видов схем:

Структурная. Это чертеж или точнее схематическое отображение взаимосвязей ключевых элементов и цепей электроснабжения от щитка, ввода в квартиру и до планируемых или существующих точек подключения (бытовой техники). Для большей информативности используются стрелки-указатели, а также наносятся номинальные характеристики элементов (напряжение, ток, мощность);
Функциональная. Это графическое изображение фактических электрических связей между элементами с использованием принятых в государственных стандартах обозначений;
Принципиальная. Это максимально подробный чертеж с нанесением на план квартиры с обозначением всех существующих элементов сети от проводников до точек разбора (розетки, выключатели) и потребителей (бытовая техника). Он предусматривает точные места, размеры расположения проводки, соединительных коробок, шин для подключения своими руками;
Расчетная. Это отдельная схема подключений для электрических вводных щитков. На ней отображаются используемые автоматические выключатели (вводные, защитные), а также исходящая и входящая электропроводка. Она является базой для разбивки на группы – формирования однолинейной или групповой компоновки своими руками. Каждый провод должен иметь обозначение марки, сечения и количества жил, а выключатель – номинальный ток срабатывания;
Монтажная. Это достоверное отображение всех электрических, выполненное своими руками. На плане указывают места выходов, направление прокладки кабелей электропроводки, расположение соединительных клемм, характеристики проводников. В практике обустройства электросетей монтажа используется редко, особенно, если работы ведутся профессиональным специалистом.

Способы прокладки электропроводки

Существуют два способа прокладки провода. Это открытым способом и скрытым. Открытый способ – это поверх штукатурки, а скрытый – внутри штукатурки.

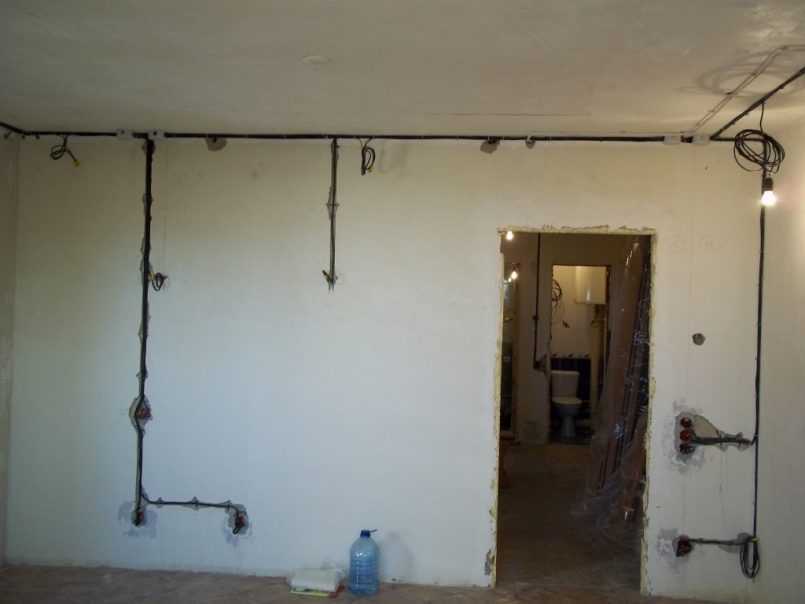

Скрытый способ прокладки электропроводки

Этот способ более актуальный и в основном им только и пользуются, то есть речь о скрытой подводки провода к розеткам, выключателям, настенным светильникам (если они предусмотрены), квартирному щитку и распределительным коробкам. Для скрытой проводки провода существует разные виды монтажа, это – по полу, по стене и по потолку.

По полу прокладывается провод в специальной гофре, под заливку стяжки полов. Если уже есть заливка раствора, то делаются штробы, для гофры с проводом, с выходом на стену до распределительных коробок, далее до розеток и выключателей.

Если вы решили прокладывать электропроводку по стене, то штробы для провода делаются в верху, отступив от потолка 15 – 20 см. Повода при таком выборе монтажа можно прокладывать, как в гофре, так и без нее. Провода на люстры прокладываются внутри плит перекрытия сделав в них отверстия в нужных местах входа и выхода провода. (Плиты перекрытия имеют специальные отверстия по всей длине). Такой способ прокладки существует если не планируется монтаж фальшь-потолка.

Штробление по потолку производить можно в том случае, если это предусмотрено конструктивно. В других случаях штробление потолка категорически запрещено из-за разрушения межэтажного перекрытия.

Лучше такой способ прокладки не использовать. «Но я видел, что электропроводку проводят по потолку» – скажете вы. Да, проводят, но открытым способом и в гофре. Шроба в этом случае не нужна.

Спуски проводов на розетки, выключатели и распределительные коробки в таком случае делают под штукатуркой.

Открытый способ прокладки

Если сравнить скрытый и открытый способ прокладки, то открытый способ имеет ряд преимуществ перед скрытым, но недостатки то же имеются.

Преимущества:

Быстрота и легкость монтажа;
Отсутствие дополнительного оборудования для монтажа;
Минимум разрушений при монтаже.

Недостатки:

Не привлекательный вид;
Соблюдение норм пожарной и электрической безопасности при монтаже.

В квартирах, если вдруг не обойтись без открытой проводки, прокладывают провода в гофре (гофрированная труба электротехническая из самозатухающего ПВХ) или специальных пластиковых лотках ПВХ.

Гофра в продаже имеется разных наружных диаметров (16, 20, 25, 32, 40 и 50 мм). Продается в бухтах по 100 м.

Что касается лотков, они тоже разного размера. Крепятся с помощью дюбель-гвоздя диаметром 6, 8 мм.

Установка квартирного электрощита

Перед тем, как прокладывать кабели, желательно вмонтировать электрощит в стену. Размер щита подбирается по количеству автоматических выключателей, УЗО, дифференциальных автоматических выключателей, которые будут в него установлены.

Щиты выпускают следующих основных размеров: 4, 8, 12, 18, 24, 36, 48, 60, 72 модулей (1 модуль = 1 однополюсный автоматический выключатель). В квартире обычно используют щиты 12, 24, или 36 модулей.

В своей практике электромонтажа квартир в большинстве случаев я применяю электрощиты на 24 или 36 модулей (24 модуля – для 1-комнатной квартиры, 36 модулей – для 2-х или 3-х комнатной квартиры).

Одного щита может оказаться недостаточно, если планируется использовать оборудование для телекоммуникационных сетей (роутер, медиаконвертер). В таком случае рационально поместить эти компоненты в дополнительный электрощит, который устанавливается рядом с основным (силовым) щитом. Современные электрощиты прячутся в стену и много места не занимают.

Преимущества установки дополнительного электрощита в том, что он вмещает в себя сетевое оборудование, которое необходимо для функционирования телевидения и интернета. Таким образом, роутер, подвешенный в прихожей на «гвоздик» уходит в прошлое. Взамен приходят функциональные и эргономичные решения.

С чего начать

Службы поставки электроэнергии отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Основные требования к проекту разводки квартиры

Самостоятельное проектирование начинается с определения на плане помещения мест расположения потребителей электроэнергии (бытовых электроприборов) и источников искусственного освещения.

В проекте следует учитывать следующие моменты:

Правильная схема должна иметь минимум пространственных «перехлестов» с другими инженерными коммуникациями (отопительные и вентиляционные системы, системы водоснабжения и канализации). По идее пересечений не должно быть вообще.
В современном жилище, особенно на кухне, розеток много не бывает!
Традиционно розетки размещаются таким образом, чтобы они не бросались в глаза (за мебелью). В однокомнатной квартире это сделать не так уж сложно – но при этом ко всем электроустановочным изделиям обязательно должен обеспечиваться оперативный доступ.
При монтаже с использованием разветвительных коробок к ним также необходимо предусмотреть свободный доступ.
В панельных домах проект должен максимально использовать имеющиеся в железобетонных плитах пустоты.
Не следует забывать о безопасности эксплуатации монтируемой проводки – по плану розетки и выключатели не стоит помещать в сырых или сильно нагревающихся местах.
Освещение помещения, особенно большого, одной расположенной по центру люстрой малоэффективно – намного лучше будет, хоть и несколько дороже, если добавить к ней зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.
В соответствии с современными нормативами правильно выполненная схема должна включать раздельные линии питания освещения и розеточные. Причем от одной розеточной линии допустимо запитывать не более четырех электроприборов, от одной линии освещения – не боле пяти светильников. Все мощные потребители электроэнергии – электроплиты, микроволновые печи, стиральные машины, водонагреватели – по проекту должны подключаться к распределительному щиту отдельной линией, каждый из этих электроприборов – своей, «персональной».

Контур заземления

Внешне устройство представлено конструкцией из вкопанных в землю электродов (не меньше двух метров длиной), которые обварены в верхней части полосовым металлом. От них идет заземляющий провод в виде плоской или круглой стали. Кабель тянется к распределительному внутридомовому щитку, соединяется с клеммами медным проводом.

Различают схемы заземления:

Замкнутая. Три стальных штыря вбивают в грунт треугольником. Плюс в том, что если один стержень не будет работать, остальные части останутся работоспособными.
Линейная. Колья вбивают последовательно, соединяют стальной полосой. Схема проще по изготовлению, но работает менее надежно.

Конструкции усовершенствуют, например, в основе выполняют прямоугольник или овал, но меньше трех стержней использовать не рекомендуется.

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

Мультиметр.
Тестерная отвертка.
Коннекторы для проводов.
Плоскогубцы.
Нож для снятия изоляции.
Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

при помощи распределительных коробок;
звезда;
шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

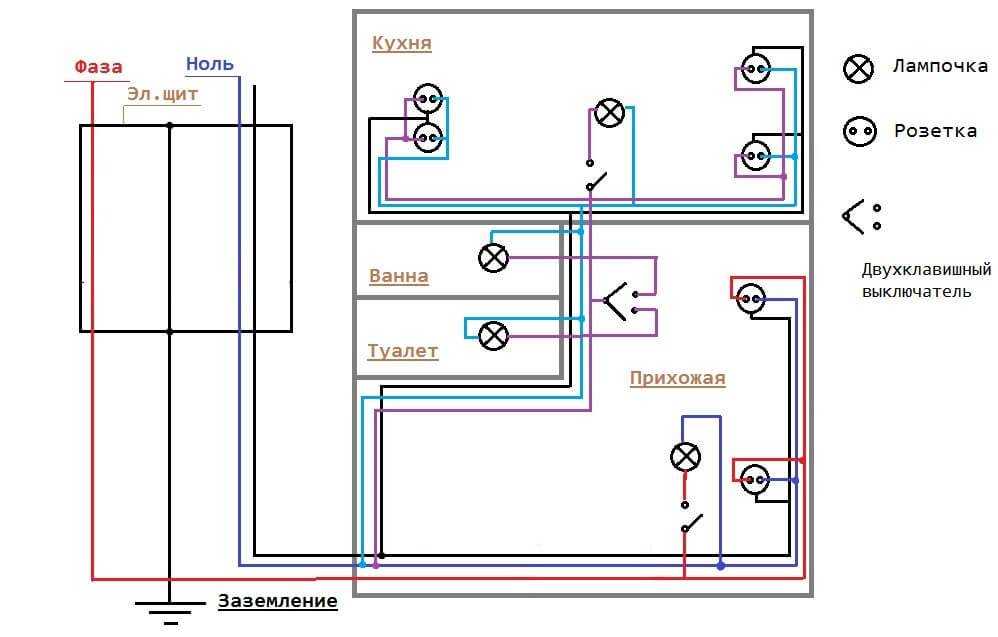

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

первая группа – холодильник и вытяжка (автомат на 25 А);
вторая – стиральная машина (на 25 А);
третья – осветительные приборы (на 10 А);
четвертая – розетки (на 25 А);
пятая – посудомоечная машина (на 25 А);
шестая — электроплита (на 32 А).

осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
розетки в жилых комнатах (автомат на 25 А);
розетки в кухне и прихожей (автомат на 25 А);
осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

выключатели и розетки следует ставить слева от двери;
в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
выключатели должны располагаться на высоте 0.9 метра;
необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

кабели должны проходить строго горизонтально или вертикально;
лучше избегать пересечений проводов;
кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

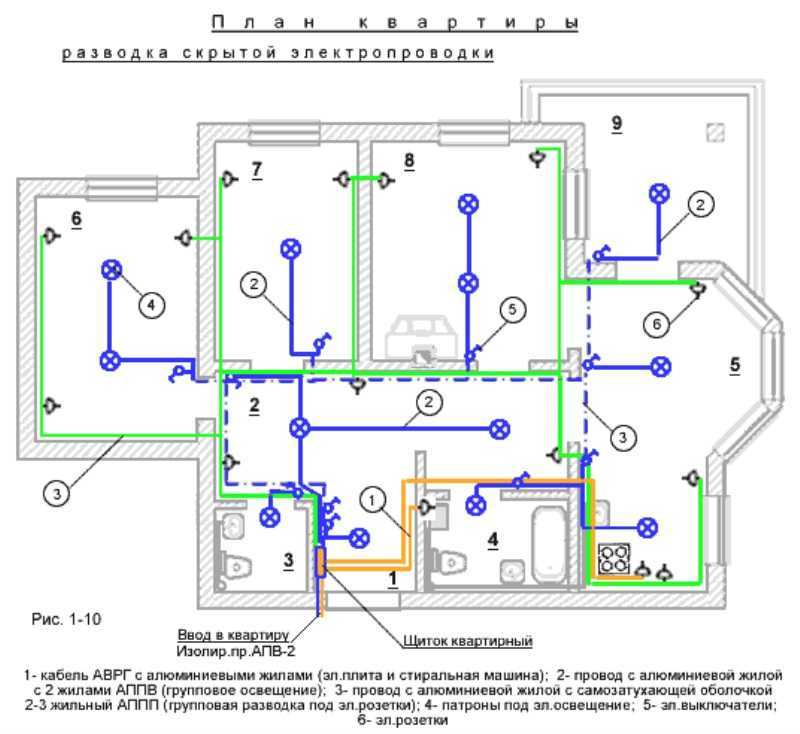

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

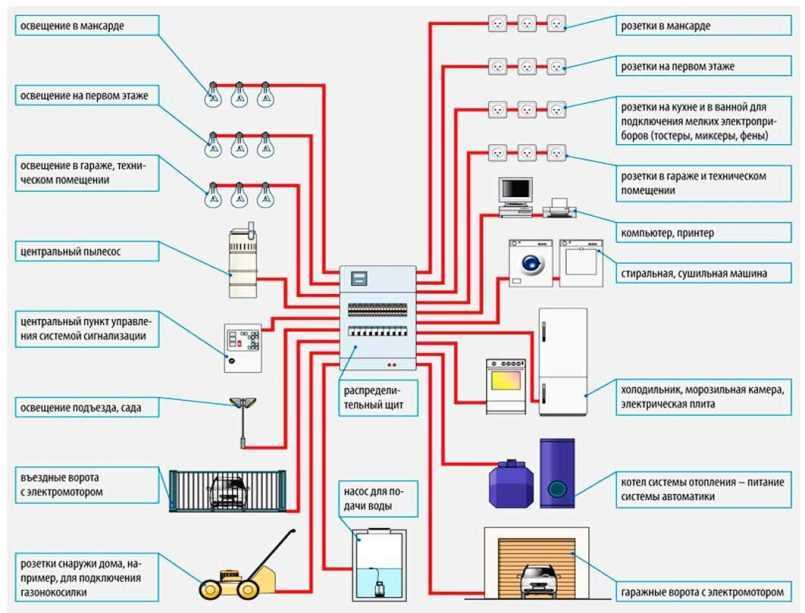

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.
