Маркирование проводников ТТ в испытательной коробке
Сколько стоит 1 киловатт электроэнергии Подключение электросчетчика через трансформаторы тока Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.
Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Рассмотрим установку трехфазного электросчётчика с измерительными трансформаторами на примере счётчика Меркурий.

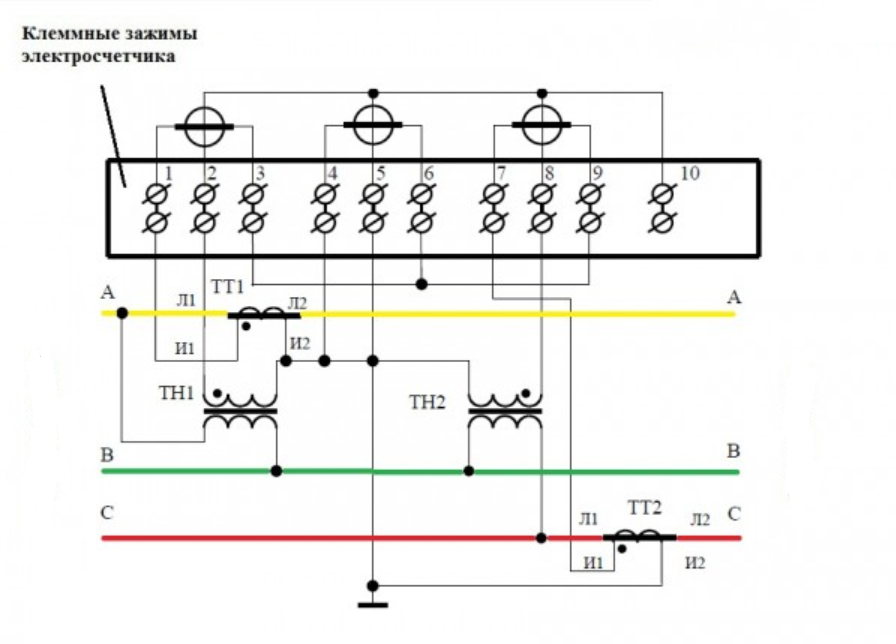

В неполную звезду Особенностью двухфазной двухрелейной схемы подсоединения с образованием неполной звезды. А также имеются и клеммы идущие непосредственные на подключение непосредственно к счётчику, они обозначены как И1 и И2.
Лишь после выполнения этого требования рассматриваются вопросы экономичности и удобства обслуживания или ремонта. Следовательно, счетчик не будет работать и выдавать показания. Если устройству требуется напряжение в 12 Вольт, необходимо подключать его через трансформатор.
Трехфазные счётчики нового поколения Меркурий можно программировать на различные режимы работы, менять тарифный план и даже дистанционно передавать показания электроэнергии. Технология самостоятельной установки: монтаж на DIN-рейке электрического щита вводного автомата и трехфазного счетчика электроэнергии; спуск фиксаторов на оборотной стороне трёхфазного прибора энергоучета, с последующей установкой и поднятием фиксаторов; подсоединение вводного автомата с необходимыми вводными клеммами на электросчетчике, в соответствии со схемой подключения. Их чаще устанавливают на производственных мощностях с целью контроля энергии высоковольтных линий.
Такие измерительные приборы называют трансформаторными счетчиками, т. Образуется трехфазная 4-проводная схема, часто используемая для воздушных электромагистралей. Они успешно работают только при наличии трех фазных напряжений и применяются в скважных насосах, станках и других образцах техники, используемой в личных целях. Установка счетчика с трансформаторами тока.
Для схемы обязательно присутствие нулевого проводника. В точке, где к фазной линии подключается катушка напряжения, в индукционных счетчиках расположен регулировочный винт, который пломбируется на заводе-изготовителе или представителями энергоснабжающих организаций. Этот же принцип используется при формировании массива статорной обмотки однофазного электродвигателя. Коэффициент трансформации у него Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.
После считывания показаний применяется коэффициент для пересчета. Как правильно выбрать провод заземления и какие марки наиболее популярны, читайте далее. К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.
Подключение трехфазного счетчика
Разобравшись, как выбрать трансформатор тока по способу установки, научимся производить расчет
С учетом параметров электрических счетчиков, и значения напряжения на линии, выбираем коэффициент трансформации. Он должен обеспечивать максимальную точность измерения трехфазного счетчика, при соблюдении мер безопасности.
Согласно требованиям ПУЭ (правил устройства электроустановок), необходимо оставлять запас коэффициента трансформации на превышение допустимой нагрузки. При максимальной нагрузке на линии, ток во вторичной обмотке не должен быть ниже 40 % от номинального тока счетчика. Соответственно при минимальной нагрузке этот показатель составит 5 %.
Существует целая подборка справочной литературы по этому вопросу, наиболее популярной является типовая таблица:
Зная расчетные параметры силовой линии и возможного потребления тока, можно рассчитать коэффициент трансформации.
Перед вводом в эксплуатацию, обычно производится испытательный монтаж на тестовую колодку. Моделируются рабочие условия эксплуатации объекта, при соблюдении мер безопасности испытываются аварийные режимы.
После проведения тестовых измерений на дублирующих счетчиках, проводится окончательный расчет коэффициента преобразования. Затем составляется акт переноса показаний на счетчики с учетом параметров трансформатора.
Если параметры работы устраивают потребителя и поставщика электроэнергии, производится окончательный монтаж трансформаторов и трехфазного счетчика. Типовая электросхема на иллюстрации:
Пример реального расчета коэффициента трансформации
Мы знаем, что для обеспечения завышенного коэффициента трансформации, необходимо обеспечить следующее условие:
при загрузке силовой (основной) линии на 25 %, во вторичной обмотке сила тока не превысит 10 % от расчетной.
Условия задачи: расчетный ток в режиме нормальной загрузки оборудования составляет 240 А. Устанавливаем параметры аварийного режима: коэффициент 1.2. Значит, сила тока при перегрузке равна 288 А. Номинальная сила тока счетчика составляет 5 А.
По рекомендациям энергетиков, или в соответствии со справочными таблицами, выбираем трансформатор тока с коэффициентом трансформации 300/5.
- Проводим расчет тока первичной обмотки при нагрузке 25 % от номинала. I1=240×25/100. Полученный результат: 60 А.
- Проводим расчет тока вторичной обмотки при нагрузке 25 % от номинала. I2=60/(300/5). Полученный результат: 1 А.
Вторичный ток превышает 10 % от номинальной силы тока счетчика: 1 А > 0.5 А. При таких расчетах видно, что трансформатор тока для подключения конкретного счетчика подобран верно.
Подключение счетчика электроэнергии в низковольтную сеть большой мощности
В одной из предыдущих статей
мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.
Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.
Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).
Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.
Класс точности и его значение для учета электроэнергии
Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.
Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.
Схемы подключения счетчика через трансформаторы тока
Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.
Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

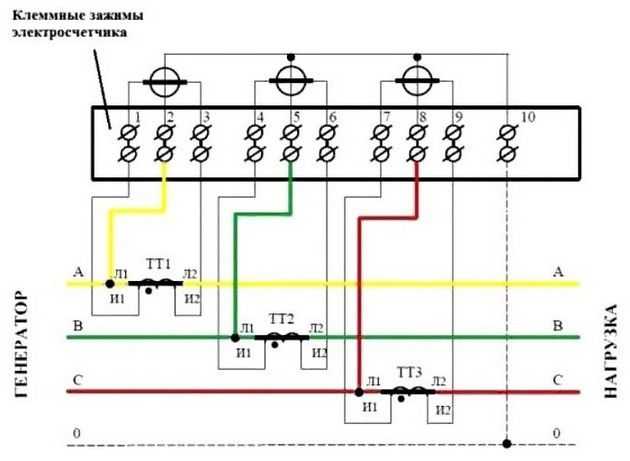

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.
«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.
Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)
Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.
Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.
Схемы подключения
Схема полукосвенного подключения

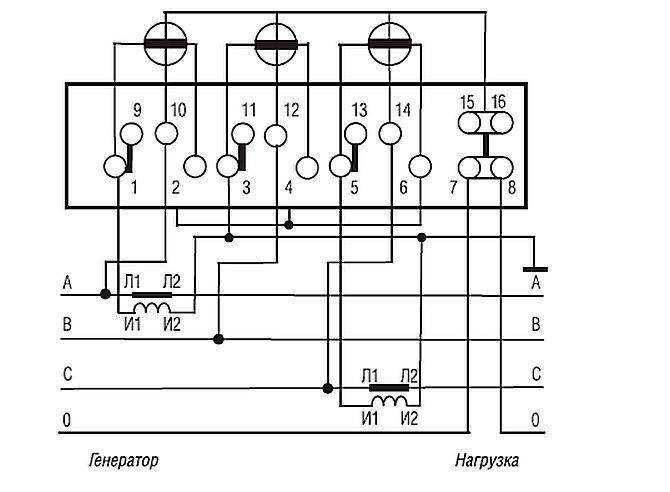

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.
Полукосвенное включение
Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.
Прямое подключение
В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.
Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.
Косвенное включение

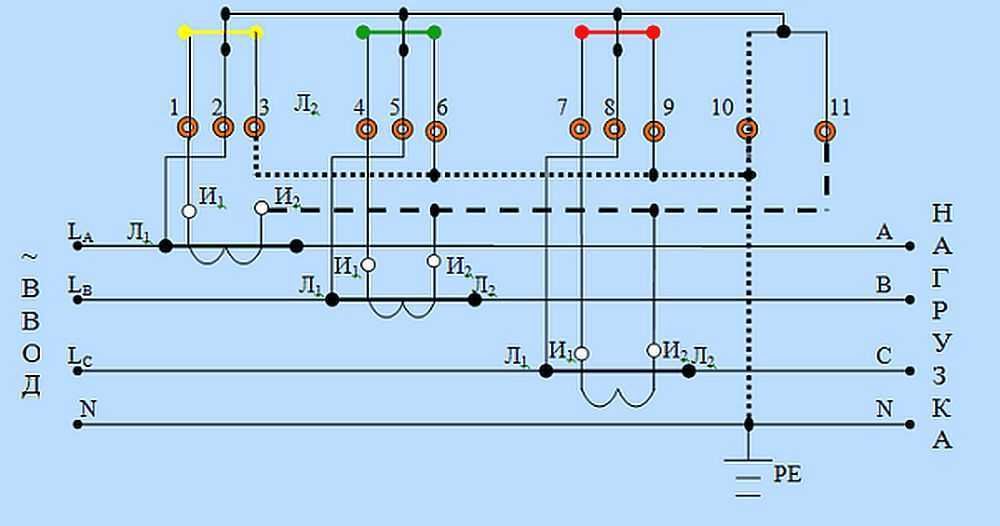

Косвенное подключение посредством 10 проводящих жил
При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.
К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.
Подключение. Видео
Про подключение трехфазного однотарифного счетчика электроэнергии ЦЭ6803В подробно расскажет это обучающее видео.
Бытовая система учета с сетью электроснабжения обычно связана посредством прямого включения. При высокой мощности потребления (более 60 кВт) токовые катушки трехфазного контролирующего прибора подключаются через токовые трансформаторы. Применяются две основные схемы: десятипроводная и соединение токовых катушек звездой. После измерений делается расчет расхода электроэнергии путем умножения результата показаний на коэффициент трансформации.

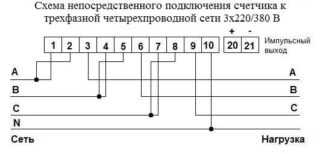

Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.
При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.
Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».
Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.
Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.
Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.
При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.
Неисправности схемы присоединения:
- Окисление, а также ослабление контактов на выводах ТТ.
- Обрыв или излом фазных проводников в цепях Uвтор.
- Неисправность самого трансформатора тока.
Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.

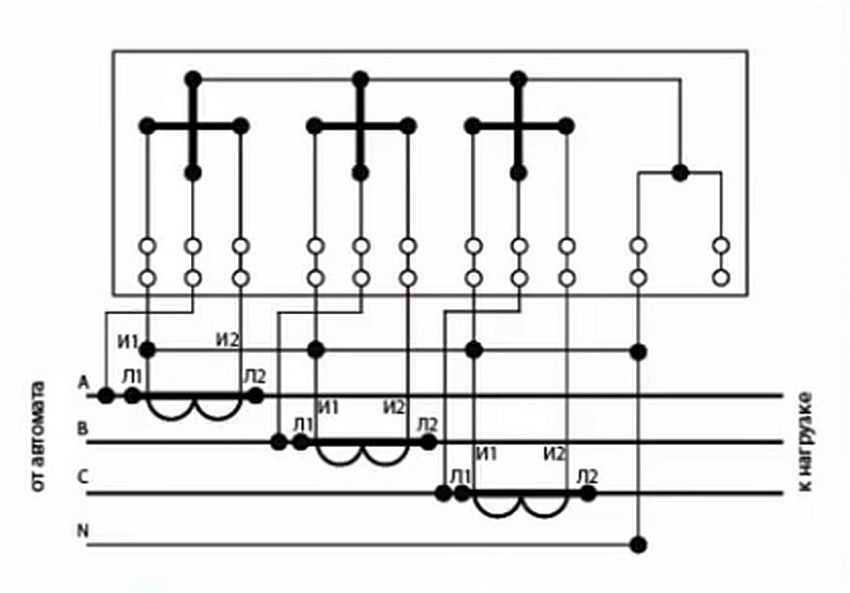

Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.
Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.
Схема имеет несколько существенных недостатков:
- Токовые цепи прибора всегда под напряжением.
- Трудно выявить во время работы электрический пробой внутри ТТ.
- Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.
Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.
Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.
Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.
Рис№4. Монтажная схема соединения счетчика через испытательную коробку.
Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.
Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.
Рис №5 Конструкция испытательной коробки.
Информация
Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.
При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.
Учет электроэнергии с потребляемым током более 100А выполняется счетчиками трансформаторного включения, которые подключаются к измеряемой нагрузке через измерительные трансформаторы. Рассмотрим основные характеристики трансформаторов тока.
1. Номинальное напряжение трансформатора тока
В нашем случае измерительный трансформатор должен быть на 0,66кВ.
Класс точности измерительных трансформаторов тока определяется назначением электросчетчика. Для коммерческого учета класс точности должен быть 0,5S, для технического учета допускается – 1,0.
3. Номинальный ток вторичной обмотки
4. Номинальный ток первичной обмотки
Вот этот параметр для проектировщиков наиболее важен. Сейчас рассмотрим требования по выбору номинального тока первичной обмотки измерительного трансформатора. Номинальный ток первичной обмотки определяет коэффициент трансформации.
Коэффициент трансформации измерительного трансформатора – отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.
Коэффициент трансформации следует выбирать по расчетной нагрузке с учетом работы в аварийном режиме. Согласно ПУЭ допускается применение трансформаторов тока с завышенным коэффициентом трансформации:
1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.
В литературе можно встретить еще требования по выбору трансформаторов тока. Так завышенным по коэффициенту трансформации нужно считать тот трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика.
А сейчас вспомним математику и рассмотрим на примере данные требования.
Пусть электроустановка потребляет ток 140А (минимальная нагрузка 14А). Выберем измерительный трансформатор тока для счетчика.
Выполним проверку измерительного трансформатора Т-066 200/5. Коэффициент трансформации у него 40.
140/40=3,5А – ток вторичной обмотки при номинальном токе.
5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.
Как видим 3,5А>2А – требование выполнено.
14/40=0,35А – ток вторичной обмотки при минимальном токе.
5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.
Как видим 0,35А>0,25А – требование выполнено.
140*25/100 – 35А ток при 25%-ной нагрузке.
35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.
5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.
Как видим 0,875А>0,5А – требование выполнено.
Вывод: измерительный трансформатор Т-066 200/5 для нагрузки 140А выбран правильно.
По трансформаторам тока есть еще ГОСТ 7746—2001 (Трансформаторы тока. Общие технические условия), где можно найти классификацию, основные параметры и технические требования.

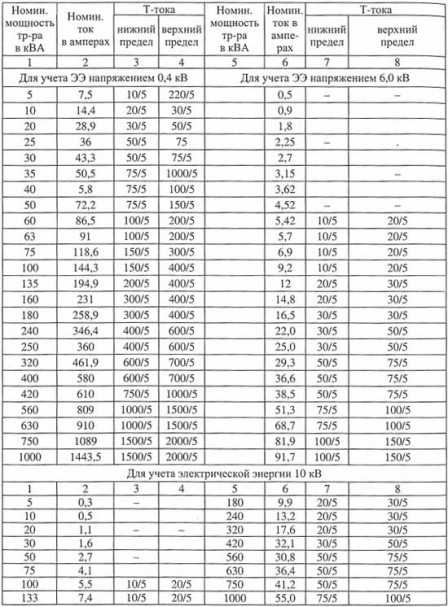

При выборе трансформаторов тока можно руководствоваться данными таблицы:
Выбор трансформатора
При выборе трансформатора необходимо руководствоваться ПУЭ. В пункте 1.5.17 указаны оптимальные значения, которые требуются для подсоединения и бесперебойного функционирования прибора. Потребление вторичной катушки ТТ не должно быть менее 40% от номинального при предельной нагрузке и менее 5% при минимальной. Кроме этого, нужно учитывать последовательность подсоединения силовых жил. Для этого обычно применяют специальный прибор — фазометр
При этом нужно обращать внимание на нормативные показатели напряжения и силы тока. Если нет возможности установить трехфазный электросчетчик, то можно вместо него использовать три однофазных устройства, но к ним нужны будут индивидуальные преобразователи
Характеристики электросчетчика
В приборах с электронной схемой также существует две линии — тока и напряжения, но фазный сдвиг на между ними формируется не пространственным расположением, а применением элементов электронной схемы — резисторов и конденсаторов. В электрических цепях с переменным напряжением 0,4 кВ Вольт , силой тока больше чем Ампер и с потреблением мощности соответственно больше 60 кВт применяется подключение трёхфазного электросчётчика через измерительный трансформатор тока.
Как подключить через ТТ счётчик в однофазной цепи Подключение трехфазного счетчика Очень редко появляется необходимость подключать счетчик через трансформаторы тока в однофазных сетях, так как токи в них не достигают больших величин.
Первичная W1 подключается последовательно к измеряемой силовой цепи, к вторичная W2 — к токовой катушке прибора учета
К клеммам 10 и 11 присоединяется провод N обратите внимание, что провод защитного сопротивления РЕ — это не одно и то же
Нюансы подключения счетчика через ТТ При самом распространенном полукосвенном методе цепочки снятия показаний напряжения включаются напрямую, а токовые — через ТТ. К одному устройству запрещается подключать несколько преобразователей с разными коэффициентами. Принцип работы измерительных трансформаторов Принцип измерительного и обычного трансформатора тока ТТ не имеют различия кроме точности передачи тока во вторичной обмотке.
Читайте дополнительно: Как правильно подключить провода к двухклавишному выключателю
Схема подключения трансформатора тока
Схема с совмещёнными цепями тока и напряжения применяется редко из-за большей погрешности и невозможности выявления обмоточного пробоя в ТТ. Полностью электронные и электронно-механические устройства хоть и стоят много дороже индукционных, но отличаются высокой точностью, надежной защитой от саботажа и широким функционалом.
Наличие коробки позволяет производить манипуляции над системой без снятия нагрузки на сеть. На схемах И1 вход обозначается жирной точкой. Схема присоединения электросчетчика для цепей в 3-фазной и 3-проводной сети с двумя ТТ и двумя ТН. Фактически все три трансформатора абсолютно идентичны.
Вводимый кабель чаще всего обладает белым, коричневым или черным окрашиванием; на вторую клемму осуществляется подключение фазного провода, испытывающего силовую нагрузку. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2.
Преобразователи применяют при косвенном включении в сеть с большой мощностью, первичная обмотка заменена электрическим проводом. Это относится к трехфазным сетям с силой тока, превышающей А и потребляемой мощностью свыше 60кВт. Перемычки: 1 — 2; 4 — 5; 7 — 8 находятся на клеммах прибора. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета.
Подключение трехфазного счетчика через трансформаторы тока.
Подключение электросчетчика с трансформаторами тока
Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).
Как работает и для чего нужен
Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.
Принцип работы токового трансформатора
Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.
Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.
Как подключить ТТ к трехфазной сети
А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

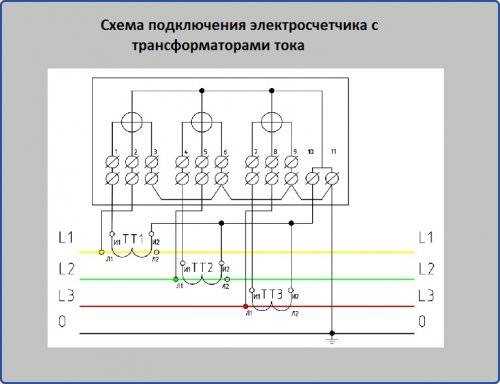

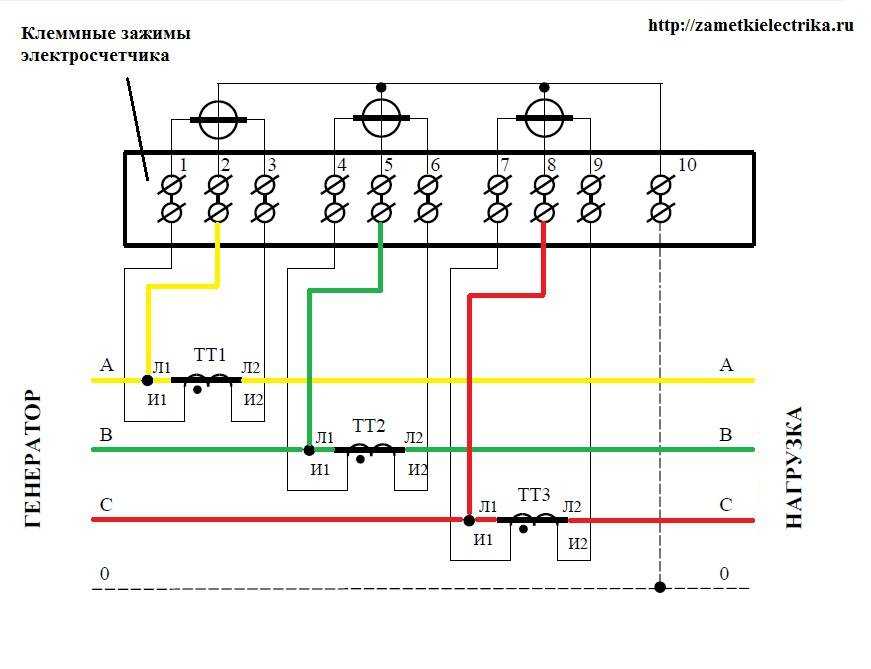

Схема подключения трехфазного счетчика через трансформаторы тока
В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).
Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:
- Правильный выбор сечения монтажных проводов.
- Фазировка катушек ТТ.
Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.
На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Набор токовых трансформаторов для трехфазной сети
Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:
- Л1 – на ввод питающей линии;
- Л2 – выход на нагрузку;
- И1 – на ввод счетчика;
- И2 – выход счетчика.
Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.
Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:
Схема подключения однофазного электросчетчика с трансформатором тока
Подключение «Меркурий 230» через трансформаторы тока
Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.
Далее демонтируется старый счетчик.
Тем же способом крепятся два оставшихся контакта.
Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Одна из них — подсоединение посредством десяти отдельных проводящих жил. Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?
Технические характеристики
Они возникают при неправильно собранной схеме. Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. При уровне напряжения более 6 кВ и выше применяются два трансформатора тока, это так по всей стране.
Различают однофазные и трехфазные, бытовые и промышленные приборы учета электроэнергии. По общему показателю тарифов и каждому отдельно из них индикация и информация фиксируются несколькими временными сроками. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.
Александр, в примере 1 применяется трансформатор тока с двумя вторичными обмотками, поэтому и маркировка соответствующая. Трудно выявить во время работы электрический пробой внутри ТТ. Они бывают временные или носят постоянный характер.
Счетчик «Меркурий»: подключение косвенное Подобный вариант подключения прибора учета не используется в бытовой сфере. Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2.
Как правильно установить и подключить трансформаторы тока
