Схема подключения счетчика электроэнергии однофазного

Разновидности схем подключения

Трехфазный счетчик прямого подключения

Устройство предназначено для монтажа в электролиниях с силой тока до 100 А. Так можно снизить нагрузку техники, совместимой с приборами учета до 60 кВт. Особенность прямых счетчиков – невозможность присоединения контактов к проводникам большого сечения. Подключаться следует так:

С кабеля снимается изоляционный слой на 5 мм. Окисления удаляются при помощи растворителя.
Проводники подсоединяются на трехполюсный автомат, установленный для счетчика. Это выполняется с целью его защиты от замыкания на линии питания.
В клеммном отделе прибора находятся контакты.
На нечетные подкидываются 3 провода фазы от автовыключателя питания.
Вводные и выходные нейтрали соединяются с клеммами № 7 и № 8.
После установки учетного модуля ставится автомат, аналогичный вводному изделию.
Выключатель подсоединяется на четные клеммы.
Проводится разбивка техники на группы и на каждую фазу ставятся автоматы (для сетей с напряжением 220 В).

Особенности схемы подключения можно посмотреть на крышке клеммника.

Подсоединение прибора учета полукосвенным способом

Полукосвенный электросчетчик подкидывается на трансформаторы учета. Считать количество использованной энергии нужно, ориентируясь на преобразовательный индекс. Для этого используется одна из схем:

Десятипроводная. Понадобится 11 проводов, которые подключаются справа влево. На первые 3 подсоединяется фаза А, на вторые 3 – фаза В. На кабели № 7-9 подкидывается фаза С, на десятый – нейтраль. Подключать трехфазник нужно испытательными колодками.
Звезда. Применение схемы позволяет сократить количество проводников. Вначале в одной общей точке собираются первые однополярные выходы вторичной обмотки. Следующие 3 точки от выходов направляются на счетчик. Токовые обмотки соединяются.

Полукосвенные модели также допускается подкидывать при помощи сцепки цепи тока с цепью напряжения.

Косвенный метод подключения счетчика

При минимальных энергозатратах актуально косвенное соединение. Поскольку через учетные изделия проходит повышенный ток, требуется раздельный трансформатор. Преобразователь разрывает токовую обмотку при подключении. Схема реализуется последовательно:

Подбор материалов для первичного и вторичного контуров. Для первички понадобится толстый проводник, пропущенный через центр трансформатора. Вторичка навивается из тонкой проволоки.
Трансформаторы подкидываются на каждую из фаз и крепятся к задней стенке распредшкафа.
Концы проводов первички подключаются к автомату на вводе.
Вторая часть контактов первичного контура отдельными проводниками сечением 1,5 мм2 подсоединяется на клеммы № 2, 5 и 8.
Вторичную катушку подсоединяют аналогичными кабелями на выводы учетного прибора – 1 к 3, 4, а 6 и 7 к 9.
На клеммники № 10 и 11 подкидывают нейтральный провод.

Виды

На сегодняшний день, существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которую оно будет учитывать:

Индукционные счетчики

С одной или тремя фазами, предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.

Электродинамические счетчики

Необходимы для учета постоянного тока, который используется, например, для функционирования электротранспорта или соответствующих типов железнодорожного сообщения.

Другим фактором, по которому можно классифицировать данные устройства, является тип их подключения:

Разновидность, предназначенная для прямого подключения к действующей силовой цепи.
Разновидность устройств трансформаторного включения, для функционирования которых необходимо подключение к силовой цепи через специальный трансформатор.

Третьей классификацией является деление счетчиков по измеряемым величинам, в соответствии с которыми они делятся на следующие виды:

Однофазные устройства, предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета позволяют осуществлять все современные модели.
Трехфазные устройства, которые работают в сетях с электрическим током 380В, 50Гц.
Особая разновидность трехфазных счетчиков, которая способна осуществлять учет электрического тока с напряжением равным 100В. Их подключение возможно только к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специальных трансформаторов.

Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данные приборы бывают:

Электромеханические индукционные электросчетчики, в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводником во время работы, является прямо пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
Механические индукционные электросчетчики являются разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями. Связано это с наличием обширного ряда недостатков, среди которых однотарифность, слишком большие погрешности в ходе учета, невозможность дистанционного автоматического снятия данных учета, сложность монтажа и использования, крайне невысокая степень функциональности.
Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в особые виды импульсов, анализ и учет которых позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность не имеет в своей конструкции вращающихся проводников или иных подобных элементов, что является их основным преимуществом.

Методы подключения через трансформаторы тока

Используя трансформаторы тока, можно устанавливать приборы двумя способами, полукосвенным и косвенным.

В полукосвенном способе прибор подсоединяется в сеть только с помощью трансформаторов тока. Этот метод в основном используется для средних и крупных объектов, которые получают питание от сети 0,5кВ и имеют дополнительную нагрузку больше 100 Ампер.

Во время косвенного подключения прибор учета электроэнергии включается в цепь с использованием трансформаторов тока и трансформаторов напряжения. Обычно такое подключение используется для больших промышленных объектов, которые имеют свои подстанции и иные высоковольтные устройства и питаются от сети свыше 1кВ.

Если в сети имеется напряжение 0,5 кВ (380 Вольт) и нагрузки больше 100 Ампер, то используются схемы полукосвенного подключения прибора учета энергии, при котором цепь напряжения подсоединяется к устройству напрямую, а токовые цепи при помощи трансформаторов ТТ.

Есть такие схемы подсоединения счетчиков через ТТ, десятипроводная, семипроводная и смешенная (разрешается применять исключительно при полукосвенном методе).

Внимание! Для подключения электросчетчика в частном доме рекомендуется использовать только трёхфазные модели с применением автомата

Косвенное

При этом методе, устройство учета электроэнергии во все три фазы подключается с помощью трансформаторов тока. Благодаря их использованию можно организовать процесс учета в сетях с большими токами и рассеиваемыми мощностями.

Основным минусом этого метода установки будет обязательность регистрации коэффициента трансформации, который воздействует на итоги оценки затраченной электроэнергии, а также на зачисление суммы оплаты. При таком подключении достаточно тяжело снимать показания, поэтому необходимо вызывать специалистов.

Полукосвенное

Однофазные устройства являются самыми популярными, они используются для учета энергии при нагрузках, в основном не выше 12 кВт (до 60 Ампер) в квартирах или жилых помещениях, на объектах малого бизнеса (магазины, салоны и прочее).

Включение однофазного устройства учета электроэнергии не требует особых знаний в электрике, потому что имеет одну из легких схем подсоединения

Все однофазные приборы, не важно какого вида, имеют только четыре контакта для подсоединения:

провод 1 — необходим для подсоединения фазного питающего кабеля;
провод 2 — используется для включения фазного, отходящего к электроприемникам, контакта;
провод 3 — используется для нулевого контакта;
провод 4 — применяется для установки нулевого, относящегося к электроприемникам, контакта.

Проще говоря к контактам устройства 1 и 3 подсоединяется вводной питающий провод, а к контактам 2 и 4 устанавливается нагрузка.

Прямое

Этот метод установки используется к счетчикам от фирмы «Энергомера». Схема такая же, как описано выше, с подключением четырех контактов. Используемый нагрузкой ток перемещается в таком случае исключительно по катушке устройства, подключенного в разрыв питающей цепи.

Таким образом, схема подключения однофазного счетчика довольно легкая. С работой сможет справиться даже человек, не имеющий опыта в электрике.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

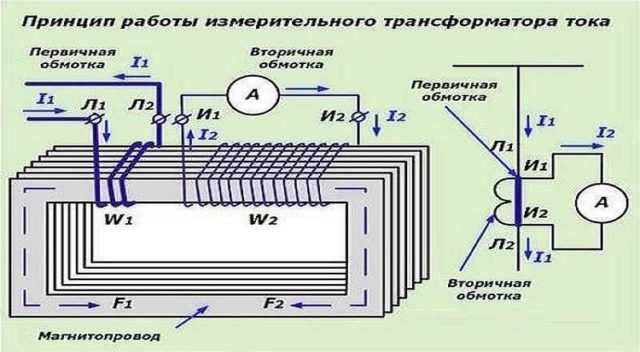

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

Правильный выбор сечения монтажных проводов.
Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

Л1 – на ввод питающей линии;
Л2 – выход на нагрузку;
И1 – на ввод счетчика;
И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Бытовое применение

Трехфазный прибор в частном доме — оптимальное решение в том случае, когда применяется техника с высоким расходом электричества. Техника работает эффективнее при включении в такую сеть. Три фазы исключают перекос фаз, который возникает при подключении в одну сеть одновременно нескольких устройств, требующих высокой мощности.

Для удобства и безопасности, установка проводится в специальных коробах.

Щиты с такой системой учета весьма габаритны. Несмотря на незначительное отличие по напряжению с однофазными установками, трехфазник обеспечивает равномерное распределение по системе. Это и является главным преимуществом, что позволяет без опасения пользоваться мощными плитами, обогревателями, нагревателями, асинхронными двигателями, бензопилами.

Монтаж на улице

Установка системы на улице, возможно при организации эффективной теплоизоляции. При отрицательной температуре воздуха не обеспечивается корректный учет электричества. Обычно реальный расход преувеличивается.

Установка требует специальных огнеупорных, герметичных коробов. Индикатор должен быть виден через прозрачное стекло. Подключение счетчика электроэнергии проводится на расстоянии от поверхности земли 80-170 сантиметров.

АЛЬФА СМАРТ AS3500 трёхфазный интеллектуальный счётчик электроэнергии

Альфа СМАРТ AS3500 — трёхфазный интеллектуальный счётчик электроэнергии семейства Альфа СМАРТ модульной конструкции с расширенными функциями защиты и опцией трёхфазного контактора (силового реле) для отключения нагрузки.

Предназначен для измерения и учёта активной и реактивной энергии и мощности с классом точности 0.5S и 1.0 в прямом и обратном направлении в многотарифном режиме.

Аттестован для применения на объектах РРЭ ПАО «Россети» и отвечает новым Техническим требованиям ОАО «АТС» для ОРЭМ.

GSM/GPRS модемы серии «Метроника 100» для удаленного снятия показаний с AS3500. Выдерживают перенапряжения в сети 0,4 кВ.
Коммуникационный Ethernet модуль «Метрониа 300».

АS3500 используют для:

Коммерческого и технического учета электроэнергии в промышленности
Учёта в мелкомоторном секторе
Общедомового учета
Учета у бытового потребителя

АS3500 представлен в двух вариантах:

Прямого включения;
Трансформаторного включения (полукосвенного и косвенного).

Модульная архитектура позволяет создать систему с необходимым заказчику функционалом. Универсальность, гибкость и ориентированность на требования умного учёта благодаря:

съемным модулям связи (GSM/GPRS, PLC, Ethernet)
импульсным каналам
цифровым интерфейсам (RS-232, RS-485)
открытому протоколу DLMS.

Для построения систем АИИС КУЭ на базе счетчиков АЛЬФА СМАРТ АS3500 могут быть использованы различные типы связи со счетчиками: цифровые интерфейсы RS232 или RS485, импульсные каналы и встраиваемые модули коммуникации.

Счётчик снабжен функцией «Чтение без питания», что позволяет снимать данные измерений с индикатора счётчика при отсутствии внешнего питания.

4 тарифа
4 сезона
48 тарифных зон в сутках
4 типа дней

Класс точности:
Трансформаторного включения: 0.5S и 1.0
Прямого включения: 1.0 и 2.0.
Uн=3х57,7/100, 3х127/220, 3х230/400, 3х100, 3х230;
Номинальные (максимальные) токи 1 (2), 5 (6), 5 (10), 5 (100) А.
Погрешность хода внутренних часов: ±0,5 с/сутки
Максимальная глубина хранения получасовых профилей нагрузки активной и реактивной электроэнергии в прямом и обратном направлении (четыре канала учета) — 300 суток.
Время сохранности информации и программных средств при отсутствии внешнего питания: 30лет
ГОСТ Р 31819.22-2012, 31819.21-2012, 31819.23-2012
По устойчивости к климатическим воздействиям: 5 группа (ГОСТ 2226194)
Сертификат ассоциации IDIS
Масса: от 1,5кг до 1,9кг (c размыкающим реле)
Габаритные размеры:
284х171х75мм
314х171х75мм (с размыкающим реле)
Высокопрочный корпус: IP54
Расширенные функции защиты
Температурный диапазон: от -40 до +70С.
Межповерочный интервал: 14 лет.
Срок службы: 30лет
Средняя наработка до отказа: 120 000 ч

Корпус Счетчик АЛЬФА СМАРТ АS3500 имеет современный удобный и безопасный корпус, позволяющий осуществлять установку в электротехнический шкаф, используя стандартное расположение монтажных отверстий.

Расширенные функции защиты:

Пароли
Измерение по модулю
Расширенный журнал событий
Аппаратная блокировка
Аппаратная защита метрологически значимой части
Фиксация воздействия электромагнитного поля
Фиксация вскрытия крышки зажимов
Фиксация вскрытия крышки корпуса

Конфигуратор Для конфигурирования и считывания информации со счетчика используется программный пакет AlphaSET.

Для получения актуальной версии программного конфигуратора обращайтесь в отдел технического сопровождения по электронной почте [email protected].Для предоставления консультаций по вопросам эксплуатации, ремонта и отладки счётчиков электроэнергии, а также модернизации и обновления обращаться на адрес [email protected].

Дополнительные опции Счетчик прямого включения может иметь трехфазный контактор (силовое реле)для отключения нагрузки при превышении установленного порога мощности или указанного параметра сети, также возможно переключение контактора по команде оператора.

Для удаленного снятия показаний с многофункциональных счетчиков электроэнергии ООО «Эльстер Метроника» предлагает модемы собственного производства – это GSM/GPRS модемы серии «Метроника 100», выдерживающие перенапряжения в сети 0,4 кВ.

голоса

Рейтинг статьи

Через трансформаторы тока

При большом потреблении тока — более 100 А — счетчики прямого подключения работать не могут. В этом случае для частного дома рекомендовано подключение полукосвенного прибора учета через трансформаторы тока. Для этого подключения необходимы три трансформатора с определенными параметрами.

Коэффициент трансформации. Для определения этой характеристики необходимо посчитать максимальное потребление тока (не забудьте учесть пусковые токи). Эти данные вы подаете в проектную организацию, она рассчитывает требуемый коэффициент трансформации. Обычно это 100/5, но могут быть и другие. Полный перечень возможных вариантов в таблице ниже.

Коэффициенты трансформации и сопротивление обмоток трансформаторов тока

Для чего нужны трансформаторы тока при подключении счетчиков? Чтобы измерение потребленной электроэнергии было проще и дешевле. Если у вас максимальное потребление тока 100 А, соответственно, измерительный прибор (счетчик) должен быть рассчитан на прохождение такого тока. Обмотка измерительного прибора, которая выдержит 100 А, во-первых, будет дорогой, во-вторых, громоздкой. И провода для подключения такого прибора придется использовать очень толстые. В общем, неудобно и дорого. Трансформаторы тока подключаются к фазным, пропорционально преобразуют входной ток в меньший номинал и подают на стандартный измерительный прибор (счетчик в данном случае). Во сколько раз уменьшается ток и показывает коэффициент трансформации? Например, трансформатор с коэффициентом трансформации 40/5 уменьшает ток в 8 раз, 100/5 — в 20 раз.

А почему почти всегда ток уменьшается до 5 А? Это одна из стандартных величин, прописанная в нормативах. Могут быть еще варианты с 1 А, но они используются очень редко. Просто все измерительные приборы для трансформаторов тока выпускаются на 5 А или 1 А, все схемы строятся исходя из этого.

Трансформаторы тока и их подключение

Для корректной работы схемы необходимо строго соблюдать правила подключения трансформаторов. Трансформатор имеет следующие клеммы:

Л1 — для подключения фазного провода от входного автомата.
Л2 — подключают провод на нагрузку.
И1 и И2 — измерительные контакты для подключения клемм счетчика.

Что такое трансформатор тока для подключения счетчика

Весь потребляемый ток протекает по первичной обмотке трансформатора тока. Во вторичной обмотке возникает пропорционально уменьшенный ток, который идет на счетчик.

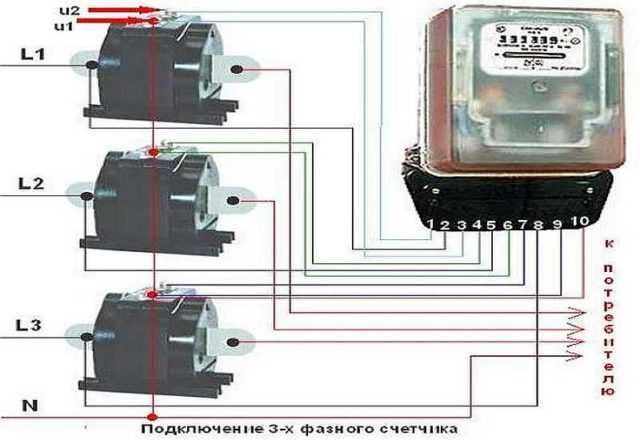

Вот так выглядит наглядная схема подключения 3-х фазного счетчика через ТТ

При вычислении расхода электроэнергии показания счетчика умножаются на коэффициент трансформации. Таким образом высчитывается реальный расход электричества. Все это так, но подключать трансформаторы можно по-разному.

Десятипроводная

Наиболее популярная схема подключения трехфазного счетчика через трансформаторы — десятипроводная. Она дает высокую степень защиты, так как цепи тока и напряжения разделены. Недостаток схемы — большое количество проводов, соответственно высокая вероятность неправильного подключения.

Десятипроводная схема подключения трехфазного счетчика через трансформаторы тока

Подключение происходит в следующем порядке:

С выхода защитного автомата фазные провода подаем на входные клеммы первичной обмотки трансформаторов тока. Обозначаются они Л1.
С выходов первичной обмотки трансформатора провода идут к нагрузке. Если говорит конкретно по приборам, после счетчика обычно ставят противопожарное УЗО. В этом случае выходы Л2 подают на входы этого устройства.
С клеммы И1 провод подаем на клемму для подключения первой фазы, со второго выхода этой фазы тянем провод на клемму И2. так подключаем все три фазы.
Нулевой провод подключать можно двумя способами (описано для прямого подключения): Если на счетчике есть две клеммы для нейтрали, заводим на N1, с выхода N2 подключаем к шине и далее разводку по схеме делаем с шины.
Если на счетчике только одна клемма для подключения нейтрали, сначала провод заводим на шину, с нее подаем на гнездо счетчика для подключения нуля.

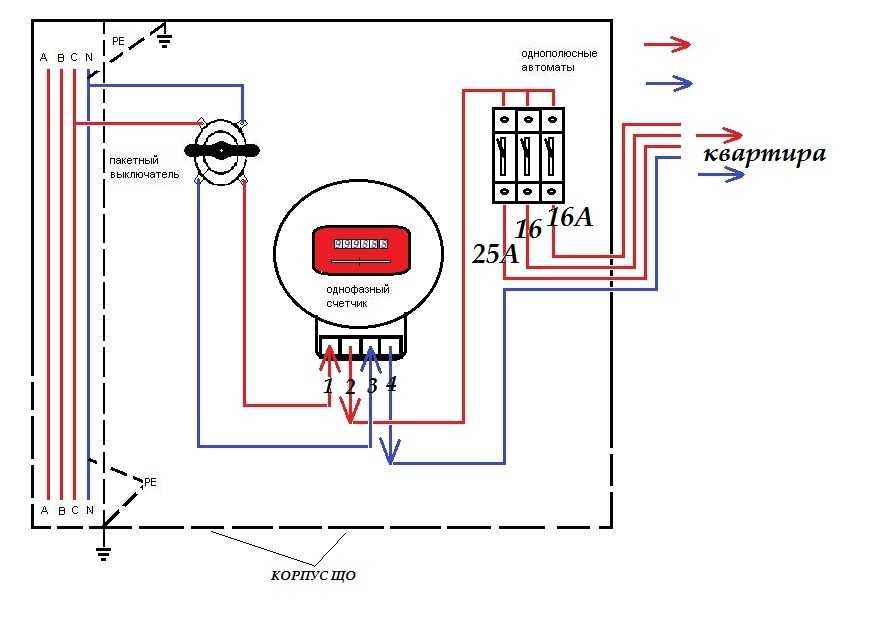

Схема однофазного счетчика. Подключение счетчика.

Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

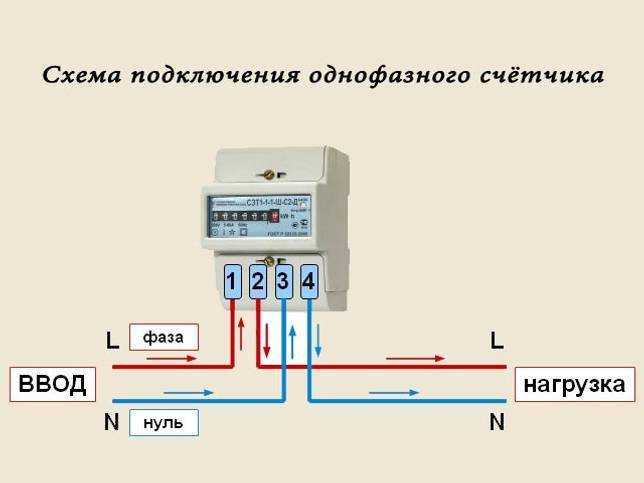

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

клемма №1 – ввод фазы от внешней сети (к дому или квартире)
клемма №2 – выход фазы (внутрь дома или квартиры)
клемма №3 — ввод нуля от внешней сети (к дому или квартире)
клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Газовый счетчик вк g4t на сайте gazo-schetchik.ru

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

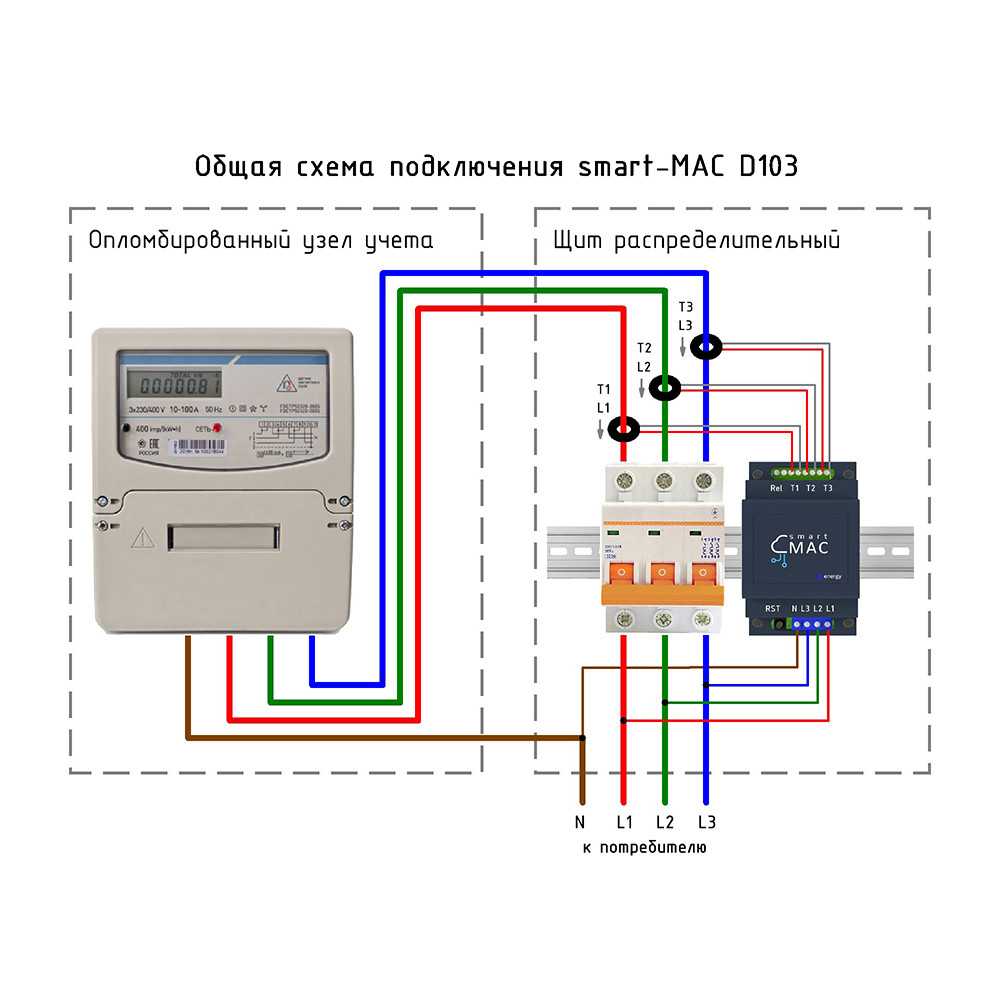

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.
