Режим короткого замыкания

Что такое короткое замыкание?

Под данным термином принято называть состояние сети, в которой имеет место непредусмотренный нормальной эксплуатацией электрический контакт между точками электроцепи с различными потенциалами. Низкое сопротивление в зоне контакта вызывает резкое увеличение силы тока, превышающее допустимое значение.

Для понимания процесса приведем наглядный пример. Допустим, имеется лампа накаливания мощностью 100 Вт, подключенная к бытовой сети 220 В. Применив Закон Ома, рассчитаем величину тока для нормального режима и короткого замыкания, игнорируя сопротивление источника и электрической проводки.

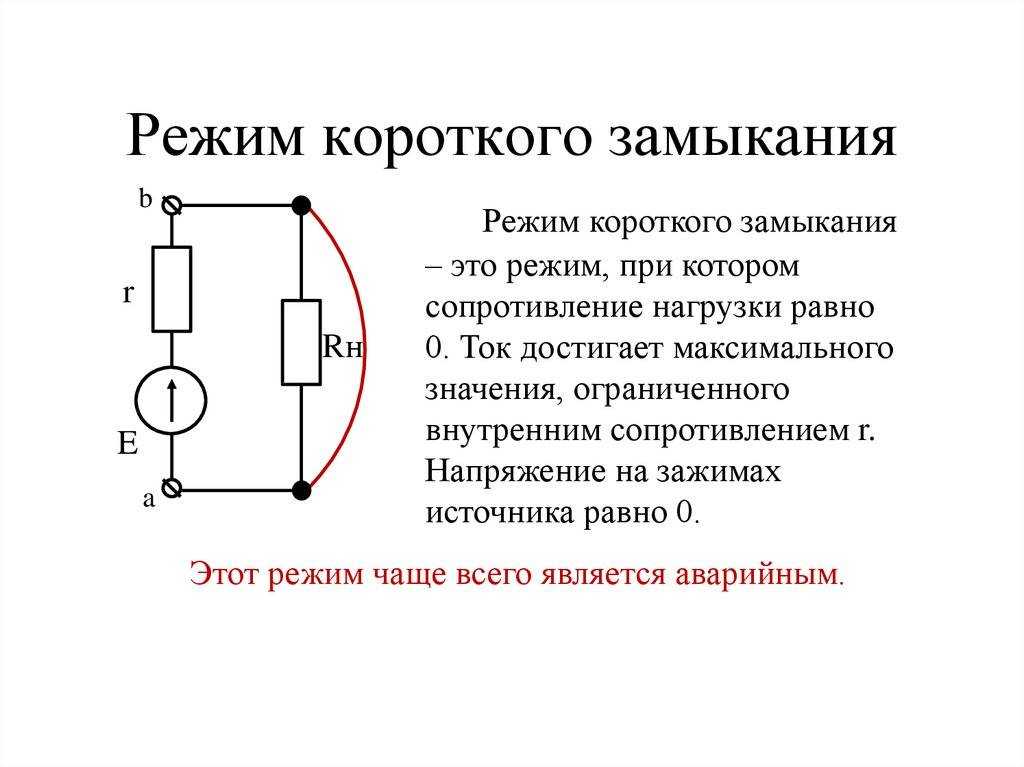

Электрическая схема нормального режима работы (а) и короткого замыкания (b)

При нормальном режиме работы приведенной выше цепи, электрический ток будет равен 0,45 А (I = P/U = 100/220 ≈ 0,45), а сопротивление нагрузки составит 489 Ом (R = U/A = 220/0,45 ≈ 489).

Теперь рассмотрим изменение параметров цепи при возникновении КЗ. Для этого замкнем цепь между точками А и В выполним соединение при помощи провода с сопротивлением 0,01 Ом. Учитывая свойства электрического тока, он выберет путь с наименьшим сопротивлением, соответственно, Iкз увеличится до 22000 А (I=U/R). Собственно, по этой причине замыкание называется коротким.

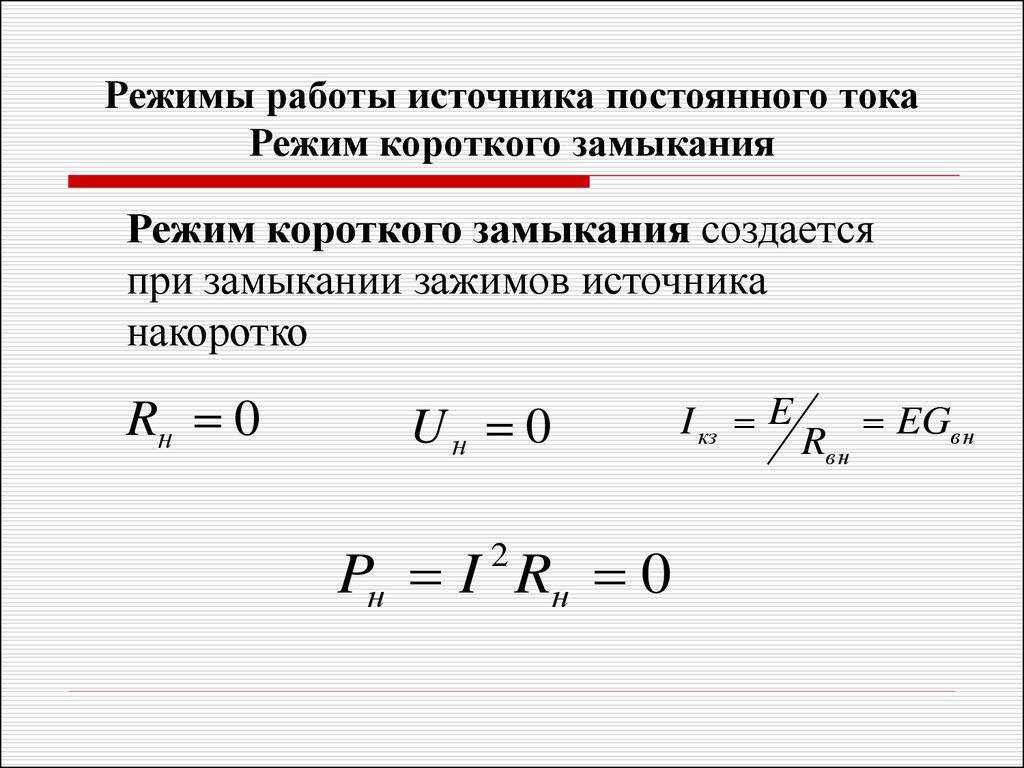

Данный пример сильно упрощен, в реальности ток замыкания не поднимется до 2,2 кА, поскольку произойдет падение напряжения на потребителе, согласно второму закону Киргофа: E = I * r + I * R , где I*r  — напряжение на источнике питания, а I * R, соответственно, на потребителе. Поскольку R при замыкании стремится к нулю, то вольтметр в изображенной выше схеме покажет падение напряжения.

Однофазные короткие замыкания

На практике в большинстве случаев происходят однофазные короткие замыкания. В сетях с изолированной нейтралью при соединении одной фазы с землей режим не является коротким замыканием и бесперебойность электроснабжения не нарушается, но он должен быть отключен, так как соответствует аварийному состоянию. При замыкании одной фазы на землю в данной сети напряжения на двух других фазах повышаются в 1,73 раза, а напряжение на нулевой точке становится равным фазному напряжению относительно земли.

В сетях с глухозаземленной нейтралью при соединении провода с землей сгорает предохранитель или срабатывает автоматический выключатель, при этом электроснабжение нарушается, а при сгорании предохранителя могут повредиться обмотки двигателей при работе на двух фазах.

Поскольку между замкнувшимися проводами нет никакой нагрузки, иначе говоря, электрическое сопротивление места контакта практически равно нулю, ток через контакт начнет расти до тех пор, пока не расплавятся провода, что, в частности, может привести к пожару. Для защиты от короткого замыкания и служат предохранители.

Простой (в виде «пробки») предохранитель — это включенная в фазный провод легкоплавкая вставка, которая при росте тока сгорит и разомкнет цепь задолго до того, как произойдут более серьезные неприятности. Конструктивно предохранитель выполнен так, что эта микрокатастрофа не приводит к порче предохранительной колодки. Пожертвовавшую собой маленькую героиню выбрасывают и заменяют следующей.

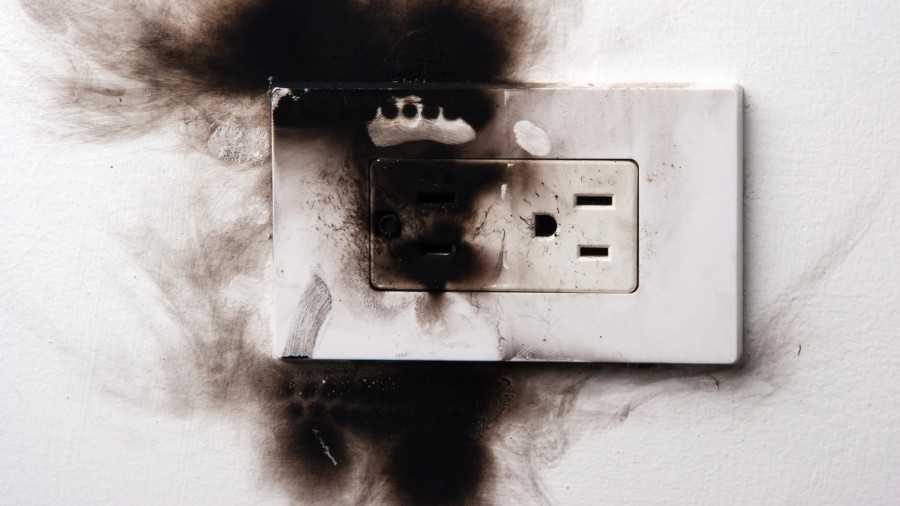

Замыкание в розетке – страх бытовой техники

Помимо этого, очень опасным явлением считается короткое замыкание розеток, так как в вашу розетку могут быть подключены бытовые приборы, разного рода техника, которая стоит дорого и при замыкании может выйти из строя насовсем, может повредиться, может расплавиться провод.

Учитывая, что в некоторых квартирах к одной розетке подключено сразу несколько электроприборов, все они потребляют приличное количество электричества и в случае возникновения какой-то ситуации с нарушением системы, может возникнуть КЗ и полностью вывести из строя электронику, подключенную к данной розетке.

К примеру, иногда в сети или газетах можно прочитать информацию о том, что из-за аварии на линии сильно выросло напряжение на сеть, слабая проводка не выдержала и выдала короткие замыкания, в последствии чего сгорела вся бытовая техника в доме, которая была подключена к данной сети.

Плюс, если вы замечаете, что при подключении прибора в розетку возникают искры или от розетки исходит какой-то неприятный запах плавления, то стоит сразу перестать пользоваться данной розеткой и вызвать мастера, либо, если вы обладаете достаточными навыками и знаниями в этой области, отключить электричество на щитке, снять розетку и посмотреть что с ней не так.

Обычно, искры возникают по причине неправильно закрепленных проводов, либо из-за плохого контакта, что так же может привести к пагубным последствиям.

Закон Джоуля-Ленца

Согласно закону Джоуля-Ленца, тепловое действие тока прямо пропорционально квадрату силы тока на данном участке электрической цепи

где

Q – это количество теплоты, которое выделяется на сопротивлении нагрузки Rн . Выражается в Джоулях. 1 Джоуль = 1 Ватт х секунда.

I – сила тока в этой цепи, А

Rн – сопротивление нагрузки, Ом

t – период времени, в течение которого происходит выделение теплоты на нагрузке Rн , секунды

Это означает, что на проводе AB будет выделяться бешеное количество теплоты. Провод резко нагреется от температуры, а потом и сгорит. Все зависит от мощности источника питания.

То есть, если ток при коротком замыкании возрастет в 20 раз, то количество выделяющейся при этом теплоты — примерно в 400 раз! Вот почему бывшая еще мгновение назад мирной электроэнергия превращается в настоящее стихийное бедствие: горит проводка, расплавленный металл проводов поджигает находящиеся рядом предметы, возникают пожары.

Существуют еще запланированные и контролируемые КЗ, а также специальное замыкающее оборудование. Например, сварочные аппараты работают как раз на контролируемом КЗ, где требуется большая сила тока для плавки металла.

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

Схемы кз

Короткие замыкания в быту:

• однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
• двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
• трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

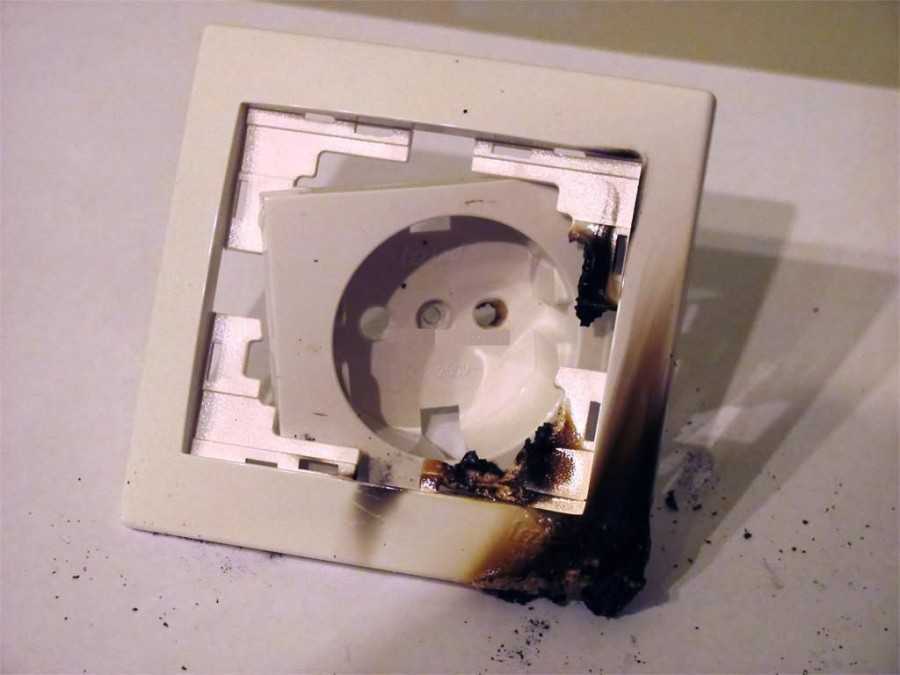

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
• Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Что такое короткое замыкание

Короткое замыкание – искажение маршрута тока в сети, вызванное неисправностью или недопустимым вмешательством в цепь, в результате которого резко падает электрическое сопротивление. По закону Ома это приводит к росту силы тока на много порядков по сравнению с расчетной.

Рассмотрим короткое замыкание на наглядном примере. На иллюстрации ниже изображена цепь, по которой ток от источника течет к лампе накаливания.

Представьте, что в результате поломки в цепь попал дополнительный проводник.

Сопротивление проводников стремится к нулю. Поэтому большая часть электрического тока после замыкания будет течь через дополнительный проводник, словно избегая лампы накаливания с высоким сопротивлением. В результате лампа или другой электрический прибор на ее месте не получит достаточно тока и будет работать некорректно. Но это не самое опасное.

Как сказано выше, по закону Ома сила тока обратно пропорциональна сопротивлению. То есть при падении сопротивления в цепи в результате короткого замыкания на несколько порядков растет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

Многократный рост силы тока заставляет проводники мгновенно нагреваться. Если в цепи нет предохранителей или они не срабатывают достаточно быстро, проводники плавятся, а изоляция начинает гореть. Именно так возникают пожары в результате короткого замыкания.

Что такое короткое замыкание

Короткое замыкание (КЗ, англ. short curcuit) — незапланированное соединение точек цепи с различными потенциалами друг с другом или с другими электрическими цепями через пренебрежимо малое сопротивление. При этом образуется сверхток, значения которого на порядки превышают предусмотренные нормальными условиями работы. Определение КЗ из “Элементарного учебника физики” Ландсберга

В результате короткого замыкания выходит из строя электрооборудование, происходят возгорания. О самых разрушительных последствиях коротких замыканий мы регулярно узнаем из новостных рубрик «Чрезвычайные происшествия». Что же именно происходит при КЗ? В результате чего они появляются? Какими могут быть последствия? Давайте рассмотрим подробнее эти и другие вопросы в приведенной ниже статье.

Причины короткого замыкания

Чаще всего такая авария случается зимой. При наступлении холодов все включают электроконвекторы, электронагреватели, «дуйчики» и прочее. В сети поднимается нагрузка и нагревается провод. В старых проводках из-за этого часто ослабевают контакты, греется и может даже оплавиться изоляция. В результате возникает КЗ.

В других случаях к замыканию приводят банальные повреждения кабеля. Со временем ухудшается прочность изоляции, защищающей проводник, теряются ее свойства. В итоге, она может осыпаться или пробиться напряжением с фазного провода. Далее фаза и нейтраль спаиваются, от чего и возникает авария.

Также изоляция может повредиться механически. Например, если передавить кабель стулом или зацепить электрокосой. Вскрывается внешняя оболочка и оголенная часть фазы соприкасается с нейтралью. Иногда аварии случаются во время ремонта. Например, если кто-то сверлит стену или забивает гвоздь и случайно попадает в провод.

Повредить проложенный в стене кабель могут не только люди, но и грызуны. Особенно, если это частный дом или какое-либо подсобное помещение. Мыши и крысы с легкостью выедают дыры в деревянных досках, потому полиэтиленовая или ПВХ изоляция им вообще не преграда. При прорезании оболочки, оголенные проводники могут соприкоснуться, не без помощи того же грызуна.

Иногда урон проводке наносят и домашние питомцы. Например, коты и собаки часто играют с проводами и могут прокусить изоляцию. В результате сомкнутся контакты, и пострадает, не только животное, но и квартира.

Неправильно выбранный уровень пылевлагозащиты также может стать причиной КЗ. Например, если в ванной поставить розетку с низким показателем IP (незащищенную от влаги), в ней со временем будет скапливаться конденсат, а как известно вода — прекрасный проводник. Замкнутся контакты, и резко начнет повышаться температура. В итоге возникнет оплавление и деформация, вследствие чего оголившаяся «фаза» может соприкоснуться с «нулем».

Иногда сырость скапливается под обивкой и облицовкой. От этого на кабеле появляется плесень. Со временем повреждается оболочка, и влага проникает внутрь. Влага соединяет контакты и «мокрое место» начинает коротить и искриться. От этого происходит нагревание, и оболочка уже начинает плавиться. Как только соприкасаются контакты, проводка горит по всей длине.

Тем не менее часто короткое замыкание возникает и от банального нарушения техники безопасности. Например, раскололась или выпала розетка, а Вы продолжаете ею пользоваться. При нагрузке в поврежденной розетке ослабевают контакты, и в один момент фаза «отвалится» и соприкоснется с нулем.

Наверное, каждый в своей жизни видел ситуацию, когда в одну розетку натыкана куча тройников и электроприборов. От этого увеличивается нагрузка, розетка греется и уменьшается прочность контактов. Под весом переходников розетка может «с мясом» вырваться со стены. В результате повреждения «фаза» соприкоснется с «нулем» и возникнет КЗ.

Иногда КЗ случается и не по вине пользователей. Например, если рядом с квартирой находится стройка, и при включении мощного строительного оборудования возникают скачки напряжения. Резкое падение ниже 200В в однофазной сети выводит из строя чувствительное электрооборудование, особенно электронику. При поломке контакт противоположных полюсов может случиться внутри корпуса или на плате, из-за чего начнет гореть вся проводка.

Как говорится, «лучшая защита — это нападение», а лучший способ защититься от короткого замыкания — найти и устранить потенциальные его причины.

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

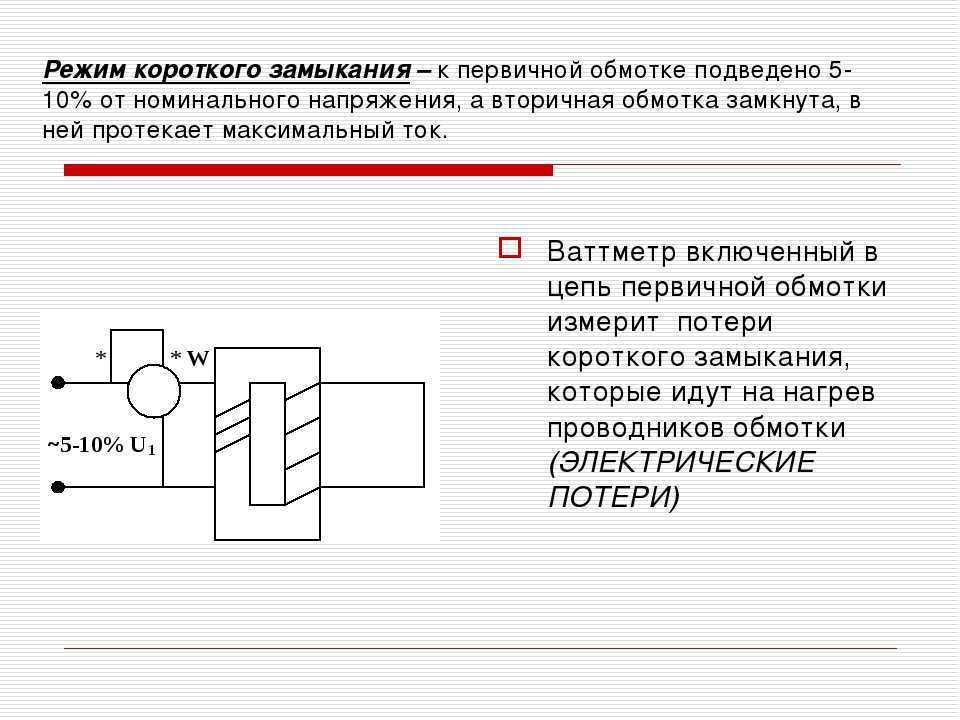

Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Из-за короткого замыкания часто происходят пожары. Из этой статьи вы узнаете, что такое короткое замыкание, в каких ситуациях оно происходит и как его предупредить.

Как автоматы спасают от короткого замыкания

Принцип их работы построен на тепловом и электромагнитном расцепителях. Тепловой сделан в виде биметаллической пластины, которая при перегрузках на линии деформируется и приводит в действие механизм расцепления.

Электромагнитный — построен на работе магнитного поля, возникающего при прохождении тока в разы превышающего номинальный и срабатывает за доли секунды. Таким образом мгновенный разрыв контактов спасает от серьезных последствий короткого замыкания. Выбирают автоматы по двум параметрам:

• Номинальному току, который безопасно пропускает тепловой расцепитель;
• Времятоковой характеристике — задержке перед срабатыванием.

Сделать это не сложно, и можно даже самостоятельно. Так например, многие интернет магазины предлагают хорошие каталоги с детальными характеристиками автоматических вылючателей.

Расчет номинала

Прежде необходимо рассчитать максимальную нагрузку на линии. Например, если нужно защитить розеточную группу с нагрузкой не более 3 кВт нужен номинал 16А. Расчет делается по простой формуле:

• для однофазной сети I = P/ U;
• для трехфазной I = P / (U×cosφ),

где I — сила тока (А), P — максимальная нагрузка (Вт), U — сетевое напряжение (В), cosφ — коэффициент мощности, по умолчанию равняется √3 или 1,7.

Расчет времятоковой характеристики

Характеристика расцепления выбирается исходя из набора потребителей. Например, все электрооборудование, работающее на электромоторах издает пусковые токи, в несколько раз превышающие номинальный. Чтобы расцепитель на них не реагировал, ему нужна небольшая задержка перед срабатыванием. Автоматические выключатели делятся на три типа:

• B — с наименьшей задержкой перед срабатыванием. Ставятся на линии без пусковых токов (освещение, нагревательные приборы и пр.);
• C — со средней задержкой, для розеток, куда время от времени могут подключаться потребители с электромоторами;
• D — с наибольшей задержкой, предназначены для линий с высокими пусковыми токами (водяные насосы, холодильники и пр.).

В быту часто ставят автомат по селективному методу, когда самый мощный стоит на вводе, чуть слабее — на розетках и еще слабее — на отдельных потребителях. В таком случае при возникновении КЗ первым сработает АВ наименьшего номинала на линии, а остальные сетевые ветки продолжат работать.

Например, если стоит хоть один автомат типа D, на вводе должен стоять такой же, не ниже, иначе при аварии вводной АВ сработает первым и вся сеть останется обесточенной. По такому же принципу ставят и УЗО.

Виды и причины

В быту короткие замыкания бывают:

• однофазные – когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего;
• двухфазные – когда одна фаза замыкается на другую;
• трехфазные – когда замыкаются сразу три фазы. Это самый проблемный вид КЗ.

Например, утром в воскресенье ваш сосед за стенкой соединяет фазу и ноль в розетке, включив в нее перфоратор. Это значит, что цепь замыкается, и ток идет через нагрузку, то есть через включенный в розетку прибор. Если же сосед соединит провода фазы и нуля в розетке без подключения нагрузки, то в цепи возникнет КЗ, но вы сможете поспать подольше.

Тем, кто не знает, для лучшего понимания полезно будет почитать, что такое фаза и ноль в электричестве. Короткое замыкание называют коротким, так как ток при таком замыкании цепи как бы идет по короткому пути, минуя нагрузку. Контролируемое или длинное замыкание – это обычное, привычное всем включение приборов в розетку.

Электрическая цепь — это, как правило, два проводника с разноименным потенциалом и подключенным потребителем тока. Каждый конечный потребитель имеет свое внутреннее сопротивление, которое сопротивляется току и ограничивает, тем самым дозируя его количество и плотность в проводнике, заставляя производить работу.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Использование этого явления

Данное явление нашло свое применение в дуговой сварке, принцип работы которой построен на взаимодействии стержня с металлической поверхностью. Поверхность нагревается до температуры плавки, благодаря чему появляется новое прочное соединение, т.е. сварочный электрод замыкается с заземляющим контуром.

Такие режимы короткого замыкания действуют непродолжительный промежуток времени. В момент сварки в месте соединения стержня и поверхности возникает нестандартный заряд тока, из-за чего выделяется большое количество теплоты. Ее достаточно для плавки металла и создания сварочного шва.

Также короткое замыкание используется в сфере промышленной автоматики, с его помощью создаются информационные системы, которые отражают параметры передачи токового сигнала.

Полезное КЗ применяется в электродинамических датчиках. Например, в индукционных виброметрах, сейсмических приемниках. Короткое замыкание дает возможность дополнительно уменьшить количество колебаний подвижной системы.

Режим КЗ может использоваться при объединении каскадов в электронике, когда выход первого активного компонента работает в режиме КЗ.

Какие виды систем заземления существуют и что такое защитное заземление?

Чем отличается УЗО от дифавтомата

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Что такое ЭДС индукции и когда возникает?

Что такое шаговое напряжение и как покинуть опасную зону

Что такое петля фаза-ноль простым языком — методика проведения измерения

Измерение тока КЗ

Расчёт КЗ необходим для правильного подбора устройств, способных защищать цепи от этого явления, поэтому крайне важно знать, до какой величины может подняться ток при замыкании в определённой точке. Выполнение работ предполагает определение сопротивления линии от места измерений до трансформаторной подстанции

Затем по результатам выполняется расчёт токов трёхфазного КЗ или однофазного, в зависимости от типа используемой электролинии.

При возникновении аварийной ситуации замыкания фазы на фазу или на корпус фактически появляется новая электрическая цепь — «петля» короткого замыкания. Есть несколько способов, с помощью которых можно определить величину сопротивления линии КЗ:

• метод вычисления напряжения в обесточенной цепи;
• способ определения падения разности потенциалов на нагрузочном импедансе;
• измерение полного сопротивления цепи.

Посчитать импеданс петли можно, создав искусственное короткое замыкание. Для этого используют специальные приборы. Они позволяют сначала измерить напряжение без подключённой нагрузки, а затем при включении малоомного резистора (до 10 Ом) в течение короткого времени (порядка 10 миллисекунд).

Полное сопротивление линии состоит из активной и реактивной составляющей. Расчёт выполняют по формуле: Z = √ (R2 + (Xl + Xc)2). Чтобы рассчитать импеданс линии, состоящей из множества элементов, используют эквивалентную схему, состоящую из резисторов. Все данные трансформаторов, линий, различных электрических компонентов, необходимые для расчётов, приведены в справочных таблицах. Выполняя приведение, получают простую схему, состоящую из двух сопротивлений — активного и реактивного.

Выполнять можно расчёт токов КЗ в именованных единицах и относительных. Для нахождения номинальных параметров системы применяют стандартные формулы: Zn = U / P и I = P / √ (3 * U). Связь между единицами можно установить, выразив параметры через базисные значения. Z = Zn * (Un 2/Sn). При упрощённых вычислениях принято делать расчёт токов КЗ в относительных единицах.
