Описание машины Вимшурста
Машина состоит из двух дисков, которые выполнены из хорошего диэлектрика, например эбонита, акрила и т.п. Эти диски свободно насажены на ось и могут вращаться вокруг горизонтальной оси. Сами диски располагаются вертикально. С помощью рукоятки 1 оба диска приводятся в разнонаправленное вращение. Один диск вращается по часовой стрелки, а другой против часовой. Это обеспечивается с помощью приводных ремней 2 и 3, один из которых перекручен на 180° на одном из шкивов. За счет этого обеспечивается разнонаправленное вращение дисков, которое необходимо для индукции зарядов. Оба диска вращаются от одной рукоятки и поэтому будут вращаться одновременно.
На наружной части каждого диска наклеены металлические полоски 4, которые не касаются краев диска, а выполнены на некотором расстоянии от них. Полоски расположены радиально, в виде лучей, исходящих из центра диска. Оба диска имеют одинаковое количество и расположение полосок, можно сказать, что один диск является отражением другого.
Полоски при вращении дисков соприкасаются со щётками 5, которые выполняют роль контакта для переноса заряда по проводникам 6, 7, 8 и 9. При работе машины Вимшурста металлические полоски в месте контакта со щетками могут изнашиваться и конструктивно этот износ должен быть сведен к минимуму, а надежность контакта к максимуму. Проводники 6 и 7 служат для съема и накопления образованных зарядов с обоих дисков. Проводники 8 и 9 расположены каждый по одну сторону диска и соединяют диаметрально противоположные полоски.
Таким образом мы имеем два типа проводников. Одни (6 и 7) для съема зарядов, а 8 и 9 для установления своеобразной «земли» — линии нейтрального потенциала. Проводники 6 и 7 расположены на одной геометрической диаметральной оси относительно дисков, а проводники 8 и 9 относительно друг друга повернуты на угол 90°.
Можно также заметить, что между проводниками 8 и 9 проводники 6 и 7 расположены по середине и отстоят на угол 45°. Таким образом мы видим, что конструктивно машина выполнена симметрично и достаточно просто, чтобы изготовить ее самостоятельно.
Как происходит накопление заряда?
Предположим, что первый круг имеет недостаток свободных зарядов, что в нашем случае означает недостаток свободных электронов в металлических пластинах. При движении второго диска его пластины будут поочередно соприкасаться со щетками на проводнике 8, и, соответственно, на них будет образован избыток свободных носителей зарядов.
Это происходит потому, что пластины с обоих сторон, между которыми расположен диэлектрик (материал дисков), представляют собой плоский конденсатор, но такой конденсатор, обкладки которого двигаются. Электрический заряд на таком конденсаторе индуцируется, или иначе говоря — наводится.
Дальше происходит следующее. Пластины, второго диска, дойдя до щеток контакта 6 отдадут свои электроны в накопитель в виде лейденской банки (конденсатор). Эта лейденская банка будет накапливать заряд -Q
. Затем настанет очередь следующих за ними пластин и так далее. Аналогичный процесс происходит и на первом диске, так как он так же вращается, но в другом направлении. Здесь можно сказать, что свободные носители как бы выкачиваются из другой лейденской банки, тем самым образуя на ней недостаток электронов, а значит ею приобретается заряд+Q .
Чем чаще пластины обоих дисков соприкасаются со щетками на проводниках 6 и 7, тем большее количество зарядов накапливается на них. Лейденские банки, если они установлены, будут заряжаться всё сильнее и сильнее, до тех пор, пока кулоновские силы не начнут противодействовать дальнейшему накоплению зарядов. Это значит, что есть предел накопления, который можно характеризовать также и разностью потенциалов (напряжением) между двумя контактами 6 и 7.
Если же в дальнейшем разрядить оба контакта, накопившие +Q
и-Q , либо друг на друга, либо передать заряд в другую электрическую емкость, то дальнейшее накопление заряда станет вновь возможным.
Вы можете спросить. Откуда берется первоначальный заряд?
Дело в том, что он существует всегда. Любые два проводника, разделенные диэлектриком (газ, жидкость, твердое тело) всегда имеют емкость, и более того, они имеют разность потенциалов, что говорит о наличии на одном таком проводнике большего количества свободных носителей зарядов, чем на другом.
Электрофорная машина Вимшурста является машиной с самовозбуждением, то есть для начала ее работы не требуется подвод какого-либо дополнительного заряда.
Электрофорная машина — принцип работы. Как сделать электрофорную машину своими руками
Электрофорная машина работает как непрерывный источник электрической энергии. Этот прибор используют зачастую как вспомогательный для демонстраций различных электрических явлений и эффектов. Но какова его конструкция и особенности?
Немного из истории изобретения
Электрофорная машина разработана в далеком тысяча восемьсот шестьдесят пятом году Августом Теплером, немецким физиком. Что любопытно, совершенно независимо другой ученый-экспериментатор Вильгельм Гольц изобрел подобную конструкцию, но даже более совершенную, так как его аппарат позволял получить большие значения разностей потенциалов и мог служить источником постоянного тока.
К тому же гольцевская машина была намного более простой в конструкции. В конце девятнадцатого века английский экспериментатор в области электричества и механики Джеймс Вимшурст усовершенствовал агрегат. И по сегодняшний день именно его вариант (пусть и чуть более современный) используется для демонстраций электродинамических опытов благодаря способности создавать огромную разность потенциалов между коллекторами.
Электрофорная машина была улучшена уже в сороковых годах двадцатого века ученым по фамилии Иоффе, который разработал новый тип электростатических генераторов для осуществления питания рентгеновской установки.
Хотя машину Вимшурста сейчас не используют для непосредственной задачи добычи электрической энергии, она является историческим экспонатом, который иллюстрирует историю развития инженерной мысли и научно-технического прогресса.
Этот аппарат состоит из двух дисков, которые вращаются навстречу друг другу. Работа электрофорной машины как раз и заключается в осуществлении такого двойного обоюдного вращения. На дисках расположены токопроводящие изолированные друг от друга сегменты. С помощью обкладок сторон обоих дисков образовываются конденсаторы.
Именно поэтому электрофорная машина иногда называется конденсаторной. На дисках расположены нейтрализаторы, которые отводят заряды от противоположных элементов дисков на землю с помощью щеток. Коллекторы находятся слева и справа. Именно на них поступают снятые гребенками с заднего и переднего дисков генерируемые сигналы.
Что такое банки Лейдена?
Вся конструкция на сегодняшний день монтируется на пластмассовых стойках. Вместе с лейденовскими банками части машины закрепляются на подставке из дерева. Учитывая наглядность конструкции, электрофорная машина своими руками может быть сделана достаточно просто.
Даже человек, который не имеет специального технического образования, может ее собрать и эксплуатировать в свое удовольствие.
Использование взаимного усилия обоих дисков – именно этот принцип является основным в данном устройстве. Эффект возникновения разности потенциалов, а затем разрядов и искр достигается правильным расположением секторов.
Конечно, существуют разработки, использующие и чистые диски, но подобный коэффициент полезного действия они не выдают. Такие конструкции часто применяются в небольших учебных учреждениях.
Расстояние между дисками у такого прибора, как электрофорная машина, играет важнейшую роль и оказывает существенное влияние на достижение необходимого напряжения на конденсаторах.
Каков принцип работы аппарата?
Электрофорная машина с момента ее изобретения (а это начало восемнадцатого века) пережила много изменений. Но основная идея осталась. Основой конструкции машины являются диски с наклеенными обкладками (металлическими полосами). Приложив определенную механическую силу с помощью ременной передачи, их можно вращать в разные стороны, противоположные друг другу.
На обкладке одного диска возникает положительный заряд. Он притянет к себе другой заряд (отрицательный). Положительный уйдет через проводник со щетками (нейтрализатор), который касается противоположной обкладки. Поворачивая диски, получаем заряды, аналогичные исходным. Но они уже будут влиять на другие обкладки. Учитывая то, что диски вращаются в противоположные стороны, заряды стекаются к коллекторам.
У такого демонстрационного аппарата, как электрофорная машина, принцип работы основан именно на этом моменте. На щетках обоих дисков, которые не касаются их поверхности и находятся по краям, заряды в какой-то момент становятся настолько огромными, что в воздушном пространстве возникает пробой, и проскакивает электрическая искра.
Именно поэтому к коллекторам можно присоединять дополнительные конденсаторы разных емкостей, что придаст большую красоту эффекту возникновения разряда.
Применение электрофорной машины
С 70-х гг. машина Вимшурста не используется для непосредственной добычи электрической энергии. Сегодня она выступает историческим экспонатом, иллюстрирующим историю возникновения и развития научно-технического прогресса и инженерной мысли. Лабораторная демонстрация, для чего создают электрофорную машину, показывает различные явления и эффекты электричества.
Допустимо использование индукционных нейтрализаторов, снимая заряды с жидких диэлектриков, например нефти. На любом производстве в воздухе получить искру опасно, это может привести к пагубным последствиям, задымлению и даже взрыву.
История открытий и исследований в области электричества имеет тесную связь с применением различных конструкций и устройств для получения электрических зарядов. Свою роль в научных изысканиях сыграла электрофорная машина, действие которой основано на возбуждении электричества благодаря индукции.
Сборка машины Вимшурста
В этом видео уроке будем собирать электрофорную машину, которая представляет из себя генератор . В начале рассматриваются общие вопросы по назначению и конструкции этой машины, потом подробно показаны все шаги по ее изготовлению своими руками.
Что представляет из себя электрофорная машина?
Устройство состоит из основания, на котором крепятся ее детали. Также в ее состав входят две стойки с осями, на которых крепятся два диска с металлизированным покрытием. Имеются также две лейденские банки, которые являются, по сути, конденсаторами или накопителями заряженных частиц. Разрядники, которые функционируют по мере накопления заряда конденсаторов, съемники заряженных частиц с передней и с задней стороны дисков. Диски приводятся в движение при помощи ременной передачи. Мы крутим ручку и за счет этого происходит вращение дисков.
Первые генераторы статического электричества были одновременно изобретены в Германии в одно и то же время Августом Теплером и, независимо от него, Вильгельмом Гольцем. Принцип работы электрофорной машины. Поскольку диски вращаются относительно друг друга в противоположные стороны, они создают положительные и отрицательные заряды. При вращении дисков по мере накопления зарядов происходит разряд.
Авторы видео решили изготовить данную машину, которую можно повторить своими руками в обычных домашних условиях. На сайтах в интернете есть несколько примеров создания такого генератора, но данная конструкция будет иметь двигатель.
Сначала были сделаны чертежи будущей машины. В первую очередь были рассчитаны параметры диска. После проделанной предварительной работы приступили к созданию устройства.
Основные детали
Машина будет состоять из следующих элементов. Это 2 диска, которые будут вращаться в противоположные стороны, они будут сделаны из CD-дисков. Два двигатель от компьютерного кулера, которые будут приводить их в движение. Диск будет приклеен двухсторонним скотчем на ротор мотора. Сам двигатель крепится к стойке. Стойки будут сделаны из оргстекла. Также будут использованы лейденские банки. Это пустая металлическая емкость, от которой идет один контакт, далее полистироловый диэлектрик и латунный контакт.
Изготовление электрофорной машины
Для начала нужно снять покрытие с диска, чтобы получить прозрачную заготовку. Для этого используем канцелярский нож. Для создания рабочего диска нужны эскизы, они выполнены на компьютере. Шаблон лепестка можно изготовить из подходящего материала, для этого хорошо подойдет банковская карта.
Теперь, используя шаблон, приступаем к разметке на скотче. Прикладываем шаблон и вырезаем все нужные фрагменты. Всего было вырезано 20 лепестков на один диск. Должно получиться 20 секций. Угол между двумя лепестками составляет 18 градусов. Разметка производится при помощи обычного листа в клеточку и транспортира. Теперь накладываем диск точно в середину координат, при помощи ножа или шила делаем насечки по 18 градусов. Наклеиваем лепестки в соответствии с линиями. В точной аналогии с первым диском был сделан второй диск. Он был обработан, чтобы обеспечить зазор.
У мотора удаляем желтый провод. Отсекаем ребра жесткости, чтобы можно было отсоединить двигатель. Некоторое место нужно оставить под монтажные отверстия.
Индукционные нейтрализаторы
Нейтрализаторы в процессе работы способны загрязняться. Следовательно, периодически требуется чистить, иначе снижается эффективность. В машине Вимхерста факт уменьшения КПД мало играет роли. Если машина не работает, стоит проверить чистоту игл. В конструкции используется четыре индукционных нейтрализатора:
- Сдвоенные уравнители лежат практически перпендикулярно друг другу.
- По одному съемнику — на каждую лейденскую банку.
Представляют собой щетку из тонкой проволоки либо острых зубчатых плоских гребней (расчесок). Основа бывает металлической, что используется в машине Вимхерста, и деревянной. Острия всегда металлические, назначение — по возможности быстро отводить заряд на заземление. Принцип действия: по мере приближения остриев к заряженной плоскости линии напряженности смыкаются на них, образуя высокие значения.
Для справки. Плотность линий поля прямо пропорциональная напряженности в данной точке.
Повышенная плотность в районе острия способствует ионизации воздуха (без искры) и образованию зарядов обоих знаков, проводящих ток в нужном направлении. Параметры нейтрализаторов сильно зависят от расстояния между остриями и уменьшением радиуса их кривизны (заточкой). Применяемые в машине Вимхерста проволочные нейтрализаторы в виде щеток наименее эффективны. На съемниках стоят гребенки либо иглы. Считается, что для последних нейтрализаторов максимальная результативность достигается при указанных условиях:
- Соотношение высоты игл к расстоянию между ними от 0,6 до 1,8.
- Длина игл 12 — 50 мм и более.
- Диаметр игл 0,5 — 1 мм.
Уменьшение угла заточки за 60 градусов (повышение кривизны) в этом случае слабо влияет на свойства нейтрализатора. Иглы желательно поднести на расстояние от 5 мм к поверхности. Чем ближе, тем быстрее происходит съем заряда. Фактически минимальное расстояние до плоскости зависит исключительно от собственных вибраций диска. Касание не приведет к отказу системы, но резко снизится срок эксплуатации за счет механического разрушения отдельных элементов.
В противовес общепринятому мнению, созданному от бесконечных демонстраций машины, иглы лучше крепить на диэлектрическом основании. Предпринятым шагом уменьшается ёмкость между диском и гребнем, чем повышается плотность заряда: С = q/U. Заряд уже априорно задан, понижение емкости повышает разницу потенциалов (напряжение), чем облегчается процесс ионизации.
Для безопасности нейтрализатор снабжается кожухом. Нелишне напомнить, что прочие части (помимо ручки вращения) машины Вимхерста в период работы трогать нельзя. Края кожуха удалены от игл нейтрализатора не менее 50 мм.
Индукционным тип приборов назван за действие на расстоянии. Процесс носит название электростатической индукции. Это значит, что один заряженный предмет на расстоянии влияет на второй, без заряда. В металле электроны слабо связаны с решеткой, легко идут в сторону, куда увлекаются полем. Эффект носит поверхностный характер по понятной причине — линии напряженности не могут проникнуть в металл. По-другому: заряды в толще проводника перераспределяются, пока не нейтрализуют полностью внешнее поле.
В результате на поверхности иглы индуцируется заряд. Линии напряженности поля замыкаются на нем, одновременно сходясь отовсюду, как показано на рисунке. Разница потенциалов неизмеримо вырастает, вызывается ионизация воздуха. Она умеренная, при работе машины Вимхерста на щетках, как правило, нет искрения.
Каков принцип работы аппарата?
Принцип работы генератора статического электричества (ещё их называют электрофорные машины) заключается в том, что диски вращаются относительно друг друга в противоположные стороны и создают положительные и отрицательные заряды. При вращении дисков по мере накопления зарядов происходит разряд — молния между электродами.
Стимулировало создание такой банки широкое изучение электричества, общей скорости его распространения, а также свойств проводимости электроэнергии различных материалов. Благодаря ей получилось впервые добыть электрическую искру искусственным путем. Сейчас банки Лейдена применяются только как неотъемлемая часть электрофорных машин.
Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
История электричества от древности до наших дней Они выравнивают, стабилизируют частицы противоположных знаков, обеспечивают правильную распределенную полярность заряда в определенных зонах. Спрашивайте, я на связи!
§1. Конструкция электрофорной машины

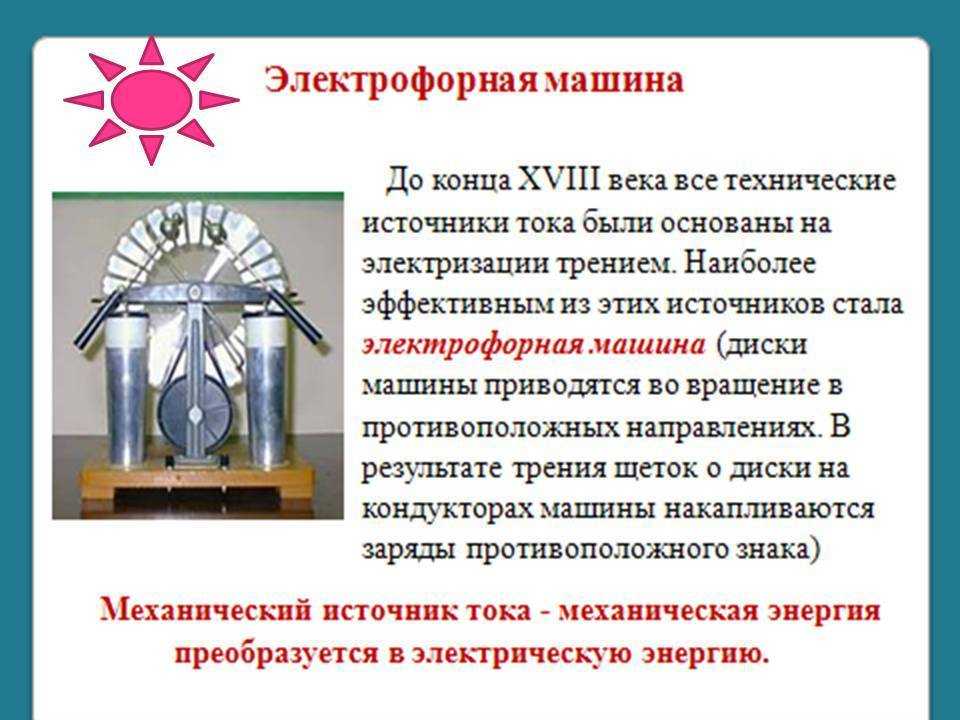

Первая электростатическая машина появилась около 1650 г. Ее сконструировал немецкий ученый, бургомистр Магдебурга Отто фон Герике. Работа этой машины основывалась на явлении электризации тел трением. В дальнейшем было создано большое количество разнообразных конструкций электрических машин трения, но все они имели общий существенный недостаток: работа с такими машинами требовала приложения очень больших физических усилий.

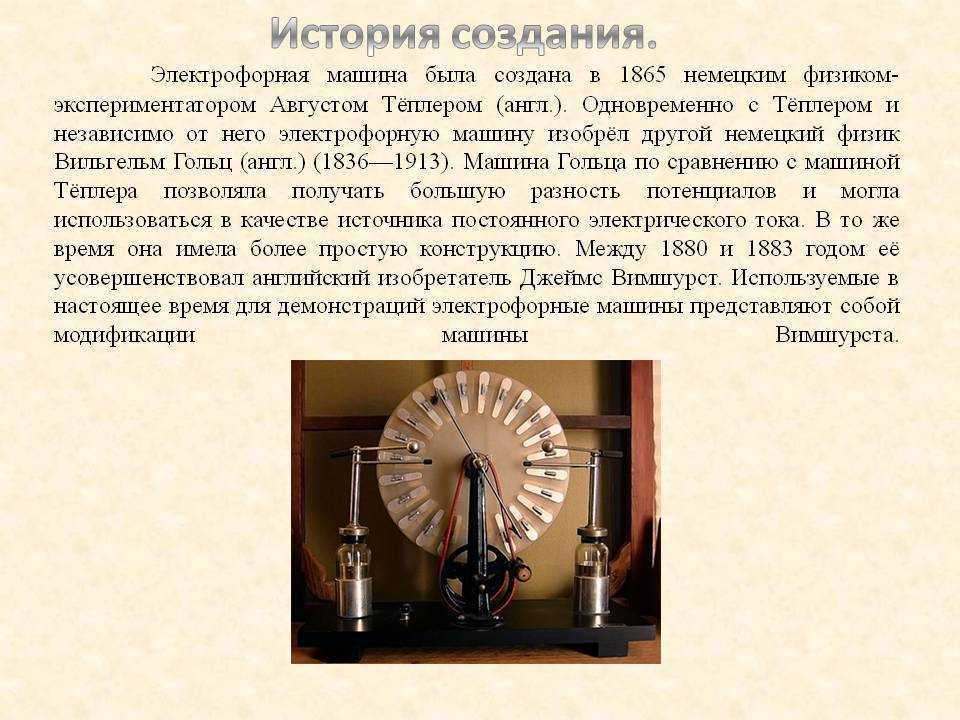

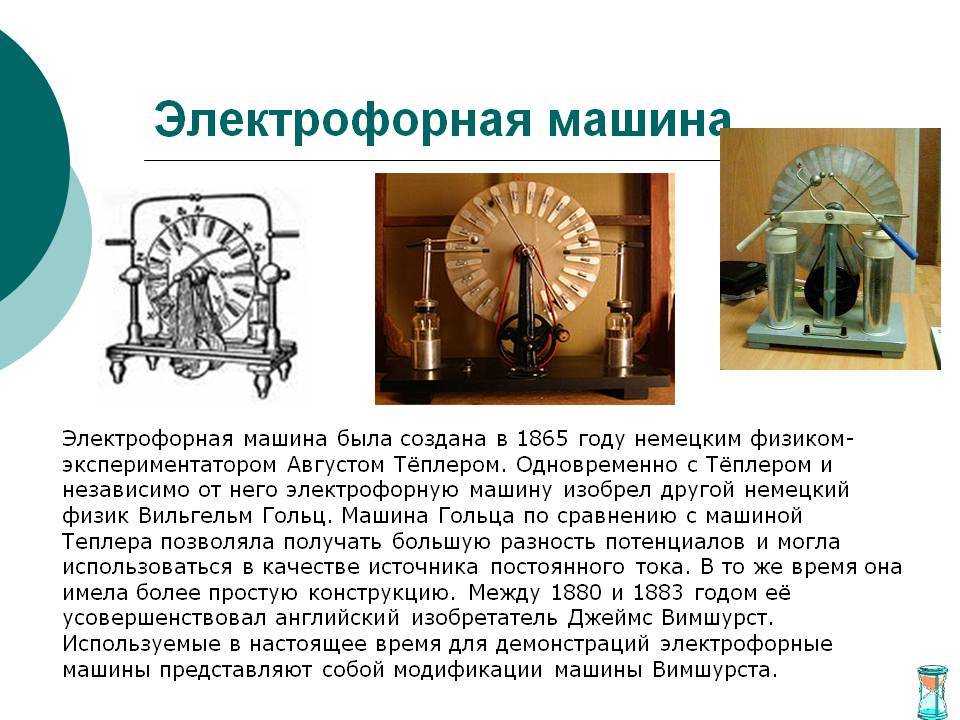

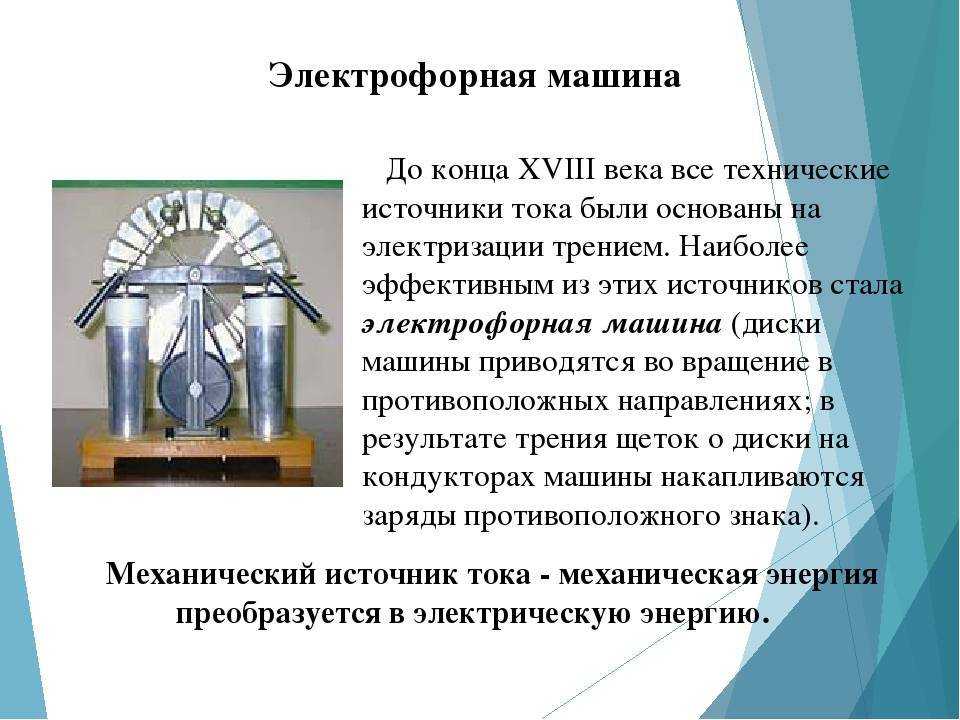

Электрофорная машина была создана в 1865 немецким физиком-экспериментатором Августом Теплером. Одновременно с Теплером и независимо от него электрофорную машину изобрёл другой немецкий физик Вильгельм Гольц (1836-1913). Машина Гольца по сравнению с машиной Теплера позволяла получать большую разность потенциалов и могла использоваться в качестве источника постоянного электрического тока. В то же время она имела более простую конструкцию. Между 1880 и 1883 годом её усовершенствовал английский изобретатель Джеймс Вимшурст. Используемые в настоящее время для демонстраций электрофорные машины представляют собой модификации машины Вимшурста.
Электростатика – раздел электродинамики изучающей взаимодействие неподвижных электрических зарядов. В процессе изучения этой науки в качестве демонстрационного вспомогательного прибора используют электрофорную машину или генератор Вимшурста. Она предназначена для получения больших зарядов и высоких разностей потенциалов. Используя явление электромагнитной индукции, на полюсах машины накапливаются электрические заряды, а разность потенциалов на разрядниках достигает нескольких сотен тысяч вольт. Ее прототип был создан в 1865 году. Машина состоит и двух вращающихся в противоположные стороны дисков. На стойках двух лейденских банок. Внешние обкладки банок соединены между собой по средствам подвижной пластины расположенной между двумя зажимами, внутренние соединены с отдельными кондукторами. Ручки кондукторов изолированы во избежание удара током при изменении положение кондукторов относительно друг друга. На внешней стороне дисков нанесены аллюминивые секторы. В соприкосновение с ними входят счетки. Диски приводятся в движение непосредственно при помощи ременной передачи. Все части машины смонтированы на пластмассовых стойках, которые вместе с лейденскими банками укреплены на общей деревянной подставке. При вращении дисков один из секторов несет некий положительный заряд, а противоположный ему сектор отрицательный. Когда секторы движутся в разные стороны, их потенциалы растут за счет работы выполняемой против сил их электростатического притяжения. При вращении дисков происходит разделение заряда. Между кондукторами мы видим разряд и слышим треск. Сила тока зависит от быстроты вращения дисков. Она не велика, но напряжение огромно. Поэтому не допускается контакт с кондукторами.Электрофорная машина — демонстрационный вспомогательный прибор по теме «электричество». Использует явление электростатической индукции, при этом на полюсах машины (лейденских банках) накапливаются электрические заряды, разность потенциалов на разрядниках достигает нескольких сотен тысяч вольт. Электрофорная машина была создана в 1865 году немецким физиком-экспериментатором Августом Тёплером. Одновременно с Тёплером и независимо от него электрофорную машину изобрёл другой немецкий физик Вильгельм Гольц (англ. ) (1836—1913). Машина Гольца по сравнению с машиной Тёплера позволяла получать большую разность потенциалов и могла использоваться в качестве источника постоянного электрического тока. В то же время она имела более простую конструкцию. Между 1880 и 1883 годом её усовершенствовал английский изобретатель Джеймс Вимшурст. Используемые в настоящее время для демонстраций электрофорные машины представляют собой модификации машины Вимшурста.
Что такое электрофорная машина и как она работает?

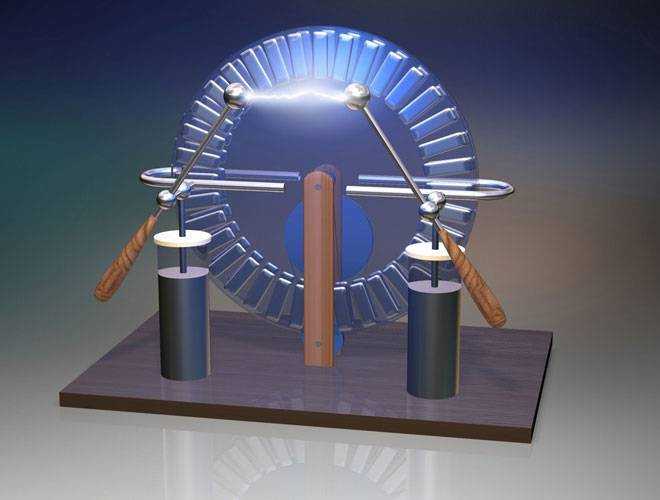

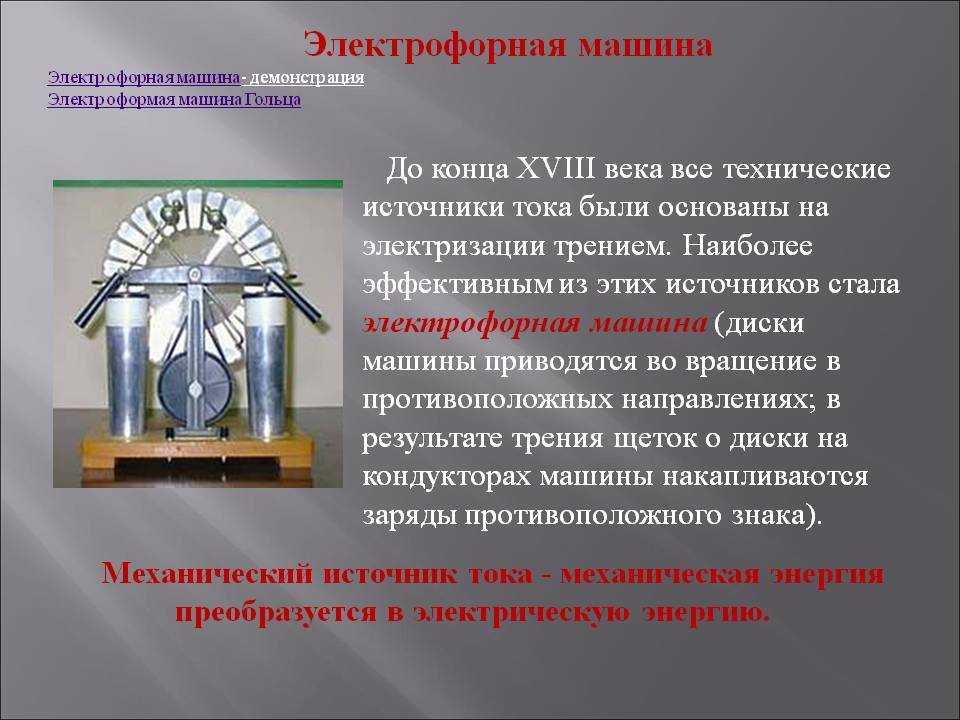

Генератор Вимшурста или электрофорная машина — это индукционный электростатический прибор, созданный как непрерывный источник электрической энергии. В XXI веке используется как вспомогательная техника для демонстрации физических опытов, касающихся различных электрических эффектов и явлений.
Немного из истории изобретения
В 1865 г. физик-экспериментатор из Германии Август Теплер разработал итоговые чертежи электрофорной машины. Одновременно с этим было сделано второе независимое открытие подобного агрегата немецким ученым Вильгельмом Хольцем. Главным отличием прибора была возможность получать большую мощность и разность потенциалов. Хольц считается создателем источника постоянного электрического тока.

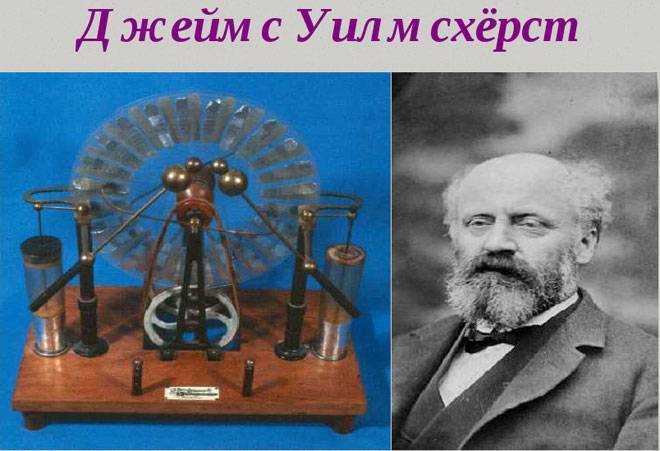

Простая начальная конструкция применения электрофорной машины в 1883 г. была усовершенствована Джеймсом Уимсхерстом из Англии. Его модификация используется во всех физических лабораториях для наглядной демонстрации опытов.

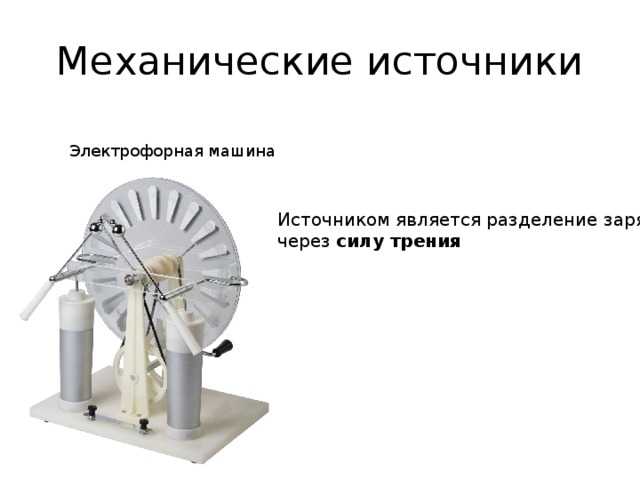

Конструкция электрофорной машины
2 соосных диска вращаются друг против друга, неся при этом простейшие конденсаторы из алюминиевых секторов. Благодаря случайным процессам в первичный момент на участке одного из сегмента образуется заряд. Вызывается явление процессом трения о воздух. Из-за симметричности конструкции нельзя заранее предсказать итоговый знак.
В конструкции используются 2 лейденовские банки. Они создают из последовательно включенных конденсаторов единую систему. Это влияет на двойное уменьшение требований к рабочему напряжению в каждой емкости. Следует подбирать одинаковые номиналы, это залог равномерного распределения рабочего напряжения.
Снять напряжение призваны индукционные нейтрализаторы. Вся конструкция напоминает металлический гребень, парящий на некотором расстоянии над диском. В точку съема заряда приходят оба диска с эквивалентными знаками внешней поверхности. Нейтрализаторы спарены. После осуществления разгрузки сильно снижается заряд сегментов. В дополнительных конструкциях щетка легко соприкасается с краем диска.
Оператор за счет силы электрического привода либо собственной рукой насильно сближает отталкивающиеся элементы системы. Взаимодействующие друг с другом заряды стараются расположиться как можно дальше. Процесс способствует резкому росту поверхностной плотности зарядов во всех точках съема.
Электричество собирается в лейденовских банках с гребней нейтрализаторов. Происходит быстрый рост напряжения. Избежать выхода из строя системы помогает разрядник, прикрепленный к 2 электродам. Возможно получение дуги различно силы при регулировании дистанции между ними. Существует взаимосвязь: чем сильнее напряженность поля между 2 разрядниками, тем более шумный эффект сопровождает процесс опустошения банок Лейдена.
Сегменты остаются опустошенными после точки съема заряда. По течению движения устанавливаются уравнители потенциала или нейтрализаторы по принципу действия. Каждая противоположная сторона диска уже отдала заряд у различных щеток. В момент прохождения точки съема и после нее остаточные знаки заряда являются различными.
Отрезок толстой проволоки из меди с щетками из тончайших проволочек, парящих на небольшой высоте или трущих сегменты, способствует замыканию указанных противоположностей. Результат — заряды на обоих сегментах приравниваются к нулю, вся энергия превращается согласно закону Джоуля-Ленца в тепло, образующееся на утолщенной медной жиле.
Что такое банки Лейдена
Первым электрическим конденсатором, созданным учеными из Голландии Питером ван Мушенбруком, была лейденская банка. Изобретенный конденсатор имеет форму цилиндра с широким или средним горлом разного диаметра. Лейденскую банку делают из стекла. Изнутри и снаружи она оклеена специальным листовым оловом. Прикрывается изделие деревянной крышкой. Главной функцией изобретения является накопление и хранение больших зарядов.
Стимулировало создание такой банки широкое изучение электричества, общей скорости его распространения, а также свойств проводимости электроэнергии различных материалов. Благодаря ей получилось впервые добыть электрическую искру искусственным путем. Сейчас банки Лейдена применяются только как неотъемлемая часть электрофорных машин.
Каков принцип работы электрофорной машины
Из силы оператора берется энергия для смены знаков. Уже между уравнителями и щетками диски двигаются со взаимным отталкиванием навстречу друг другу. Свою роль играет количество оборотов в минуту. Повышена плотность заряда. Сильнейший заряд противолежащих дисков выталкивает остатки через отрезки медной проволоки. Из этого вытекает энергия, достаточная для смены знака.
Немного из истории изобретения
Электрофорная машина разработана в далеком тысяча восемьсот шестьдесят пятом году Августом Теплером, немецким физиком. Что любопытно, совершенно независимо другой ученый-экспериментатор Вильгельм Гольц изобрел подобную конструкцию, но даже более совершенную, так как его аппарат позволял получить большие значения разностей потенциалов и мог служить источником постоянного тока. К тому же гольцевская машина была намного более простой в конструкции. В конце девятнадцатого века английский экспериментатор в области электричества и механики Джеймс Вимшурст усовершенствовал агрегат. И по сегодняшний день именно его вариант (пусть и чуть более современный) используется для демонстраций электродинамических опытов благодаря способности создавать огромную разность потенциалов между коллекторами. Электрофорная машина была улучшена уже в сороковых годах двадцатого века ученым по фамилии Иоффе, который разработал новый тип электростатических генераторов для осуществления питания рентгеновской установки. Хотя машину Вимшурста сейчас не используют для непосредственной задачи добычи электрической энергии, она является историческим экспонатом, который иллюстрирует историю развития инженерной мысли и научно-технического прогресса.
Объяснение принципа работы
Энергия для смены знака на уравнителе берется из силы оператора. Помните, уже между щетками и уравнителями диски движутся друг другу навстречу со взаимным отталкиванием. Плотность заряда повышена. Принцип действия уравнителя не отличается от съемника. Более сильный заряд противолежащего диска буквально выталкивает через медную проволоку остатки на разряжаемом, и энергии хватает на смену знака.
В машине происходит съем заряда за счет повышения поверхностной плотности. В одной точке энергия запасается в лейденские банки, в другой служит для смены знака. Причём индукционные нейтрализаторы, видимо, некогда не отличались друг от друга. Оттого возникает путаница с названиями. По сути оба – нейтрализаторы. Если бы замыкающую проволоку из меди со съемными щетками назвали уравнителем, каламбур бы исчез. Повторим подробно:
- В конструкции два типа конденсаторов. Во-первых, к указанному классу относятся лейденские банки как накопители заряда. Во-вторых, каждый сегмент обоих дисков считается конденсатором с алюминиевыми обкладками и диэлектриком между ними.
- В машине два типа нейтрализаторов по сути их действия – понижающих заряд алюминиевых сегментов. Первый служит для заряда лейденских банок, второй – для поляризации (смены знака).
Вся энергия в конечном итоге берется не от электризации воздухом или трением меди и алюминия, их расстыковки. Нет! Энергия получается за счет принудительного наполнения конденсаторов силой кручения дисков. А выполняются процессы за счет резкого повышения поверхностной плотности зарядов в точках съема.
§2 Устройство и принцип работы машины
Электрофорная машина двойного вращения состоит из двух встречно вращающихся дисков. На обоих дисках находятся проводящие сегменты, которые изолированы друг от друга. Две обкладки с обеих сторон дисков вместе образуют по одному конденсатору. Из-за этого ее еще иногда называют – конденсаторной машиной. На каждом диске находятся также по нейтрализатору, который отводит заряд щетками с двух противоположных сегментов диска на землю. С левой и правой стороны дисков находятся коллекторы. В них поступают сгенерированные заряды снятые гребенками с краев. как переднего, так и заднего диска. В большинстве случаев заряды собираются в конденсаторы, такие как, например, Лейденская банка для произведения более сильных искр. Перед началом эксплуатации необходимо наэлектризовать оправы разноименными зарядами (например, р +, а р’ -). Эти оправы (полоски) в соответствии с явлением индукции будут действовать на вращающийся диск В, а через него на гребенки О и О’, при этом р, обладая положительным зарядом, вызовет через влияние появление отрицательного заряда в части m диска В и притянет тот же заряд из гребенки О, который отложится в части m’ диска В.
Таким образом, диск В электризуется отрицательно на обеих своих сторонах в m и m’, в то время как гребенка О и кондуктор Сг заряжаются положительно. По мере вращения диска m и m’ перемещаются к окну F’, где поверхность m’ усиливает влияние полоски р’, притягивая из гребенки С’ положительный заряд, заряжая гребенку О’ и кондуктор С’г’ отрицательно. В свою очередь m, оказывая индуктивное воздействие на полоску р’, притягивает положительный заряд, поддерживая ее в отрицательном состоянии. Затем части m и m’ снова проходят перед окном F и т.д., повторяя последовательно описанный процесс.
Для начала нужно посмотреть из чего состоит электрофорная машина:
Машина состоит из двух соосных дисков (А и В) из изолирующего материала, на которые нанесены проводящие сегменты (рисунок 1). Диски приводятся во встречное вращение с равной угловой скоростью. Предположим, что сегмент A1 вначале несёт небольшой избыточный положительный заряд, а сегмент B1 — отрицательный. Когда A1 движется влево, а B1 — вправо, их потенциалы растут за счёт работы, выполняемой против силы их электростатического притяжения.
Когда A1 достигает положения напротив сегмента B2 пластины B, который в этот момент контактирует со щёткой Y, он будет под высоким положительным потенциалом и, таким образом, вызовет разделение заряда в проводнике, соединяющем Y и Y1, перенеся большой отрицательный заряд на B2 и большой положительный заряд на удалённый сегмент, которого в этот момент касается щётка Y1.
Двигаясь дальше, A1 касается щётки Z и частично разряжается во внешнюю цепь (нагрузкой может быть, например, лейденская банка). При последующем вращении дисков, А1 касается щётки X, которая связана проводником со щёткой X1, и снова получает заряд, на этот раз отрицательный, который отталкивается отрицательно заряженным сегментом B2 (находящимся в этот момент напротив сегмента на диске А, контактирующего со щёткой X1). Таким образом, положительный заряд переносится справа налево верхней частью диска А, а отрицательный слева направо его нижней частью.
