Короткое замыкание в доме

Способы предотвращения

Все защитные меры по предотвращению КЗ основаны на профилактике и предотвращении, снижении вероятности возникновения аварийной ситуации. К таким мерам относятся:

1. Установка автоматического выключателя либо плавких предохранителей. Автомат вовремя отключит питание, независимо от причины возникновения короткого замыкания.
2. Регулярный осмотр электропроводки. Места оплавления изоляции можно увидеть визуально и своевременно заменить поврежденные проводники.
3. Перед проведением ремонтных работ, когда требуется сверлить стены, нужно с помощью специального прибора предварительно определить местонахождение скрытых проводов.
4. В ванных комнатах с повышенной влажностью электрические приборы использовать по минимуму, по возможности отказаться совсем.

Полностью гарантировать, что КЗ не возникнет, невозможно, но предупреждающие меры помогут минимизировать риски.

Причины возникновения КЗ

Причины возникновения таких аварийных ситуаций бывают самыми разнообразными.

Повреждение изоляционного слоя – наиболее распространённое явление во время ремонта или перепланировки. Например, попавший в изоляцию гвоздь, который вбили в стену. Нарушение изоляции при попадании воды – например, от соседей. Более всего страдают соединения проводников, защищённые изоляционной лентой, при монтаже. Старение кабелей, особенно в старых постройках. В то время провода не имели столь качественной изоляции, как сейчас. Со временем она начинает разрушаться, что приводит к КЗ. Воздействие грызунов, которые любят пробовать электропроводку на вкус, рискуя своей жизнью. Такие явления имеют место в частных домах, подвалы которых облюбовывают мыши и крысы. Слишком большая сетевая нагрузка для проводки, на которую токоведущие жилы не рассчитаны. Как следствие – перегрев и разрушение изоляции. Вышедший из строя электроприбор, который при подключении к электросети создаёт короткое замыкание.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

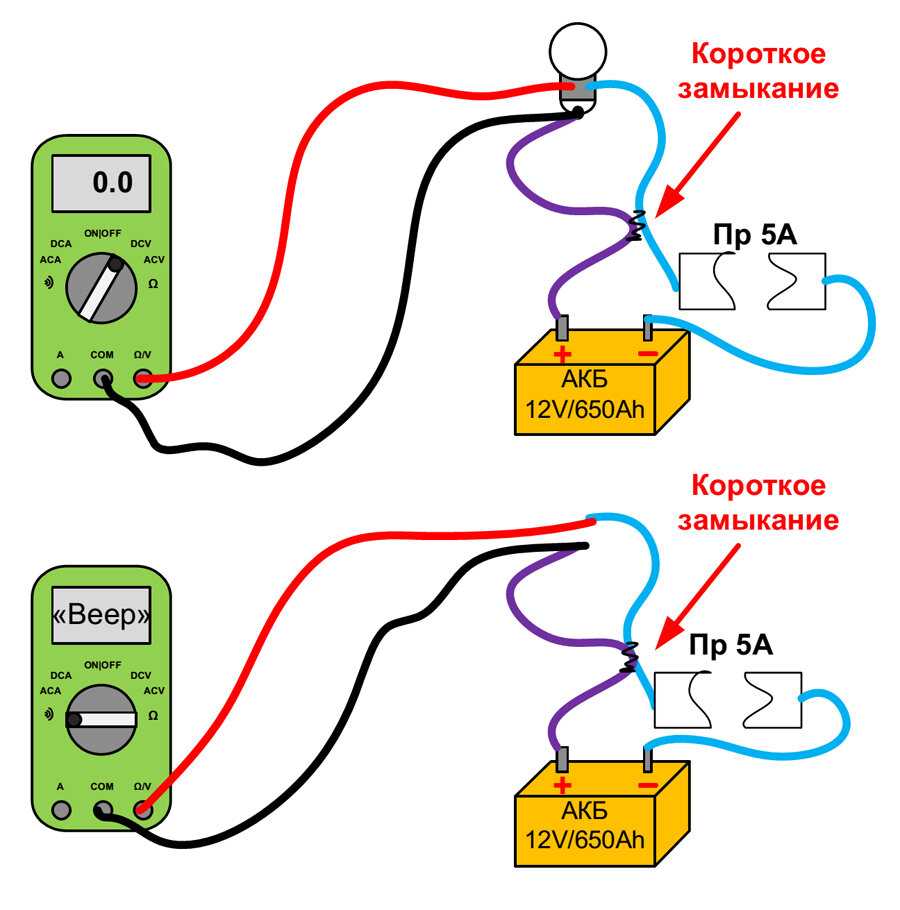

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля

Для предотвращения поражения пользователя электрическим током, его следует заменить новым

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Как определить, где в сети короткое замыкание?

Нередко виновниками аварий в электросетях становятся короткие замыкания. Они же часто являются источником возникновения пожара, причиной выхода из строя электроприборов и отдельных участков сетей. Эффективной мерой в борьбе с последствиями замыканий является применение плавких предохранителей или использование современных автоматов защиты, которые отсекают от питания неисправные участки цепей. Но тогда возникает проблема: как найти короткое замыкание на обесточенном проводе или приборе. Поиск неисправности всегда труднее, чем устранение дефекта, поэтому о некоторых простых способах обнаружения КЗ пойдёт речь в данной статье.

Виды и причины

В быту короткие замыкания бывают:

• однофазные – когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего;
• двухфазные – когда одна фаза замыкается на другую;
• трехфазные – когда замыкаются сразу три фазы. Это самый проблемный вид КЗ.

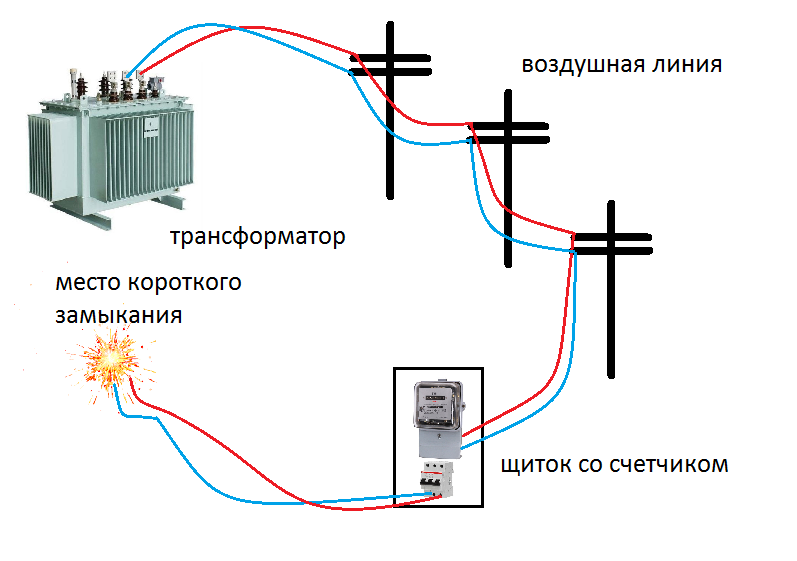

Например, утром в воскресенье ваш сосед за стенкой соединяет фазу и ноль в розетке, включив в нее перфоратор. Это значит, что цепь замыкается, и ток идет через нагрузку, то есть через включенный в розетку прибор. Если же сосед соединит провода фазы и нуля в розетке без подключения нагрузки, то в цепи возникнет КЗ, но вы сможете поспать подольше.

Тем, кто не знает, для лучшего понимания полезно будет почитать, что такое фаза и ноль в электричестве. Короткое замыкание называют коротким, так как ток при таком замыкании цепи как бы идет по короткому пути, минуя нагрузку. Контролируемое или длинное замыкание – это обычное, привычное всем включение приборов в розетку.

Электрическая цепь — это, как правило, два проводника с разноименным потенциалом и подключенным потребителем тока. Каждый конечный потребитель имеет свое внутреннее сопротивление, которое сопротивляется току и ограничивает, тем самым дозируя его количество и плотность в проводнике, заставляя производить работу.

Короткое замыкание – что это такое и почему так называется, суть явления, последствия, виды

Когда между фазой и нулем или фазой и землей (либо «+» и «-» в сети постоянного тока), а также между двумя или тремя фазами образуется контакт, возникает эффект короткого замыкания. Явление характеризуется резким скачком силы тока, превышающий номинал в 10-100 раз, и падением напряжения почти до 0.

Само название «короткое» означает, что путь движения электрического тока сокращается до минимума. Так как в обычном случае подключение прибора также предполагает замыкание, но в отличие от рассматриваемого случая – с правильно рассчитанной нагрузкой.

Чтобы понять, что происходит, разберем суть явления с физической точки зрения:

1. Сила тока определяется, как отношение напряжения к сопротивлению.
2. Если предположить, что в сеть будет включена очень малая нагрузка, например, 0,01 Ом, то сила тока будет равна = 220/0,01 = 22000 А или 22 кА.
3. При этом бытовая розетка выдерживает 16 А, а никак не 22 кА.

Из этого нетрудно предположить результат эксперимента. Именно такая ситуация произойдет при соединении фазного и нулевого медного провода. Так как медь в проводке имеет очень малую величину сопротивления.

Образование искр, электрической дуги и выделение тепла – одни из внешних признаков короткого замыканияИсточник laboratoria.by

Последствия

Если в цепи был предусмотрительно установлен правильно подобранный автоматический выключатель, то, скорее всего, событие закончится обесточиванием сети. Если же сеть вовремя не отключилась, последствия могут иметь следующий характер:

• Значительное падение напряжения в сети. В результате отключается или выходит из строя подключенное оборудование.
• Физическое повреждение участков электроцепи – разрыв, расплавление, обгорание.
• Воспламенение изоляции электропроводки, приборов, рядом расположенных предметов.
• Электромагнитное воздействие на точную электронную технику.
• Риск для жизни и здоровья людей и животных – при коротком замыкании возникает мощная электродуга, повышается температура, образуются другие поражающие факторы.
• Нарушение электроснабжения.

Старая электропроводка нередко замыкает и приводит к пожаруИсточник ремонт-павловский-посад.рф

Виды

В сети переменного тока бывают следующие виды корочения в электроцепи:

1. 1-фазное – фаза + земля. Самый распространенный тип явления, когда фазу пробивает на корпус. Последний в свою очередь в той или иной степени всегда контактирует с землей.
2. 1-фазное – фаза + ноль. Замыкание происходит непосредственно в оборудовании между фазой и нейтралью.
3. 2-фазное – фаза + фаза. Возникает в 3-х-фазной сети при контакте 2-х любых фаз.
4. 2-фазное – 2 фазы + земля. Помимо того что фазы соединены между собой, они дополнительно замыкаются на землю.
5. 3-фазное – соединение 3-х фаз между собой.
6. 3-фазное с землей – когда 3 фазы замкнуты не только друг на друга, но и еще на землю.

Более половины случаев в быту приходится на корочение между фазой и землей. На долю 3-х-фазных цепей доводится не более 5 % – в основном это пробои между корпусом и обмотками двигателей.

В результате замыкания по типу «фаза + земля» чаще всего в быту загораются бытовые приборы, например, стиральная машинаИсточник zelenograd24.ru

Виды КЗ

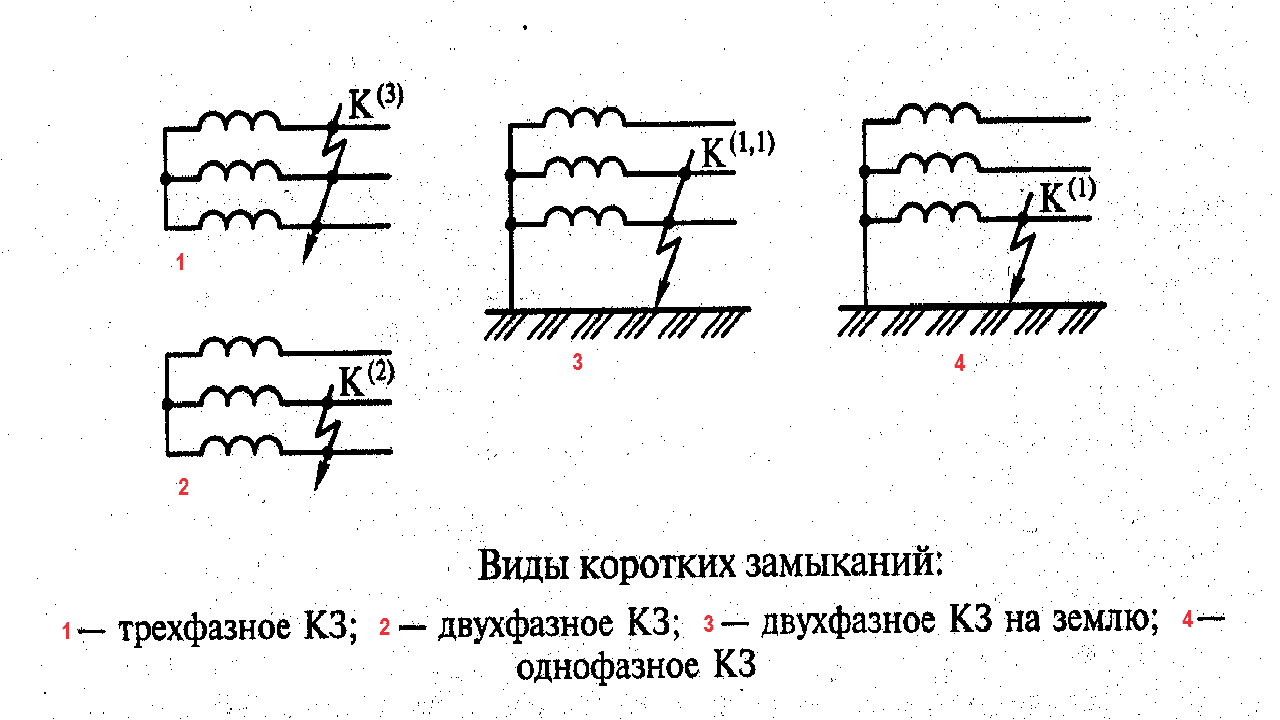

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

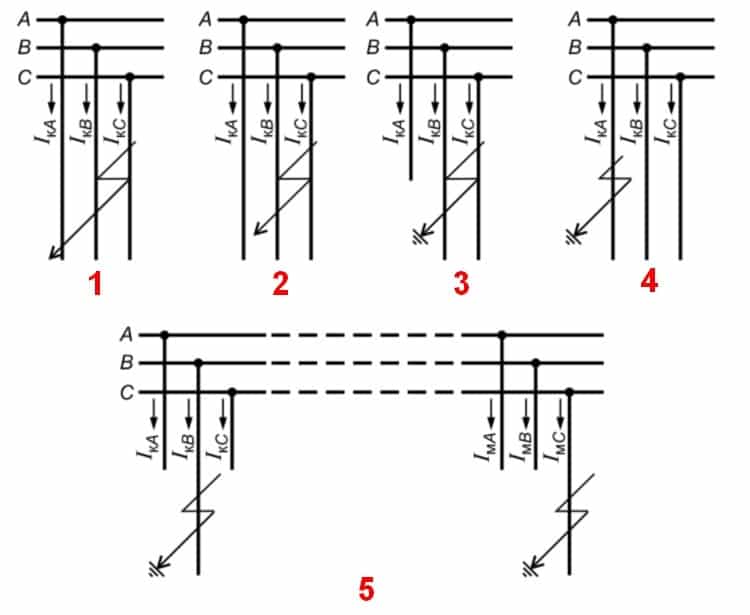

Различные виды КЗ

Обозначения с кратким описанием:

1. 3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания.

Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.

2. 2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
3. 2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
4. 1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
5. Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗ	Процентное соотношение к общему числу (%)
К(З)	5,0
K(2)	10,0
K(1)	65,0
K(1,1) и K(1+1)	20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Методы устранения КЗ

После того как обнаружена неисправная розетка, выключатель или участок электропроводки, можно приступать к восстановлению рабочего состояния сети. С розетками, выключателями всё просто – потребуется установка новых устройств, благо они продаются в широком ассортименте. Не стоит пытаться их ремонтировать – новые стоят совсем недорого.

С ликвидацией найденных участков проводки с коротким замыканием немного сложнее. Потребуется найти места расположения штробов, в которых скрыта проводка. Следует помнить, что кабели прокладывают строго в горизонтальном и вертикальном направлениях, это облегчит обнаружение. Иногда штробы обнаруживаются визуально – особенно во время ремонта, если сорвать со стен обои.

Для определения расположения проводки можно воспользоваться подручными средствами или приборами, специально созданными для этой цели. Затем провода освобождаются от штукатурки, алебастра и удаляются. После этого прокладывается новый кабель. Места соединения нужно выполнить скруткой, тщательно их заизолировав.

Особенности автомобильной электропроводки

И действительно, все эти жгуты проводки, опоясывающие автомобиль сверху-донизу, выполняют единственную задачу – обеспечить бесперебойную передачу электрических импульсов между компонентами той или иной системы . И если один из проводов имеет плохой контакт, или еще хуже – сгорела или окислилась клемма, то работа цепи нарушится или же и вовсе откажет.

Заменить – просто, сложнее найти место обрыва или короткого замыкания своими руками, особенно если не знать, как это сделать.

В данной статье мы постараемся ответить на многие вопросы, включая и:

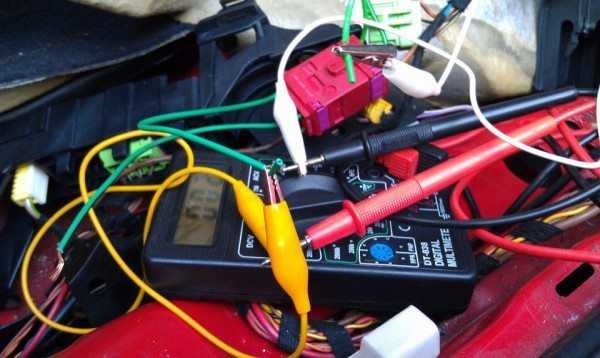

• как прозвонить проводку в машине для поиска неисправности;
• как правильно починить исполнительный механизм;
• как восстановить плохой контакт;
• как решить другие проблемы, связанные с электрооборудованием.

Что под капотом

В подкапотном пространстве встречается множество проводов, выполняющих самые разнообразные функции:

1. передающие импульсы высокого напряжения от источника тока (генератора или АКБ) в цилиндры двигателя;
2. передающие данные от всевозможных датчиков;
3. обеспечивающие непрерывную работу системы подачи топлива, осветительных приборов и т.п.

Что в салоне

Внутри автомобиля, предназначенного для водителя и его пассажиров, проводов даже больше, поскольку здесь расположены:

1. Органы управления автомобильными системами:
   • управление внешними осветительными приборами (освещением дорожного полотна, сигналами маневрирования и задними стоп-сигналами);
2. управление звуковыми устройствами;
3. управление АКПП;
4. управление электронными помощниками (круиз-контроль, автоматические стеклоочистители, навигационная система);
5. Контрольные приборы и датчики;
6. Системы активной безопасности:
   • электроприводы ремней безопасности;
7. механизмы подушек безопасности водителя и переднего пассажира;
8. Функции комфорта:
   • кондиционер;
9. стеклоподъемники;
10. музыкальная аппаратура;
11. системы подогрева стекол, зеркал, кресел и т.п.

Обратите внимание! Через салон проходят жгуты проводов к задней части авто. Поэтому, внутри машины максимальная концентрация электропроводки

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

Схемы кз

Короткие замыкания в быту:

• однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
• двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
• трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Последствия короткого замыкания в электрощите многоэтажного дома

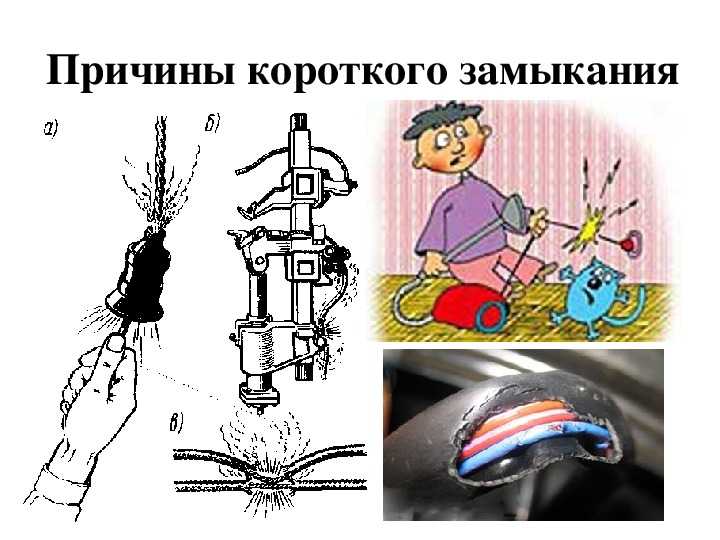

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
• Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Как устранить возникшее замыкание

Найти место возникновения короткого замыкания это только половина дела, ведь его нужно устранить. Для этого, как и при поиске места замыкания, также нужно действовать последовательно в определенном порядке:

• обнаруженный поврежденный участок следует удалить, установить новые провода и тщательно заизолировать соединения;
• выключатели или розетки, которые оплавились или подгорели, рекомендуется заменить новыми;
• старую электропроводку следует заменить полностью, т.к. у нее уже начался процесс разрушения изоляции и КЗ возникнет неизбежно, но в другом месте;
• Короткое замыкание в бытовой технике устраняется ее ремонтом или заменой.

https://youtube.com/watch?v=21uh9RaHJPY

Для чего надо знать, где идут провода

Если в квартире намечаются ремонтные работы, перепланировка или необходимо на стену что-то новое повесить, нужно знать, где проходит скрытая проводка. При аварийной ситуации с электрикой это тоже необходимо. А план (чертёж) размещения проводов, как правило, у хозяев отсутствует. По правилам провода в стене можно вести только в вертикальном и в горизонтальном направлении. Но через много лет после выполнения монтажных работ нет никакой гарантии, что всё выполнено по правилам. Работа «вслепую» может привести к большим неприятностям.

Электропроводка

«Дедовские» способы обнаружения скрытой проводки в стене

Для поиска старой проводки люди пользуются и способами «умельцев», и современными специальными приборами.

Демонтаж обоев и визуальный осмотр

Самый простой способ – это снять обои и посмотреть, как проложены по стене штробы. Но не всегда хочется портить внешний вид стены.

Штробы на стене для правильной электропроводки

Металлоискатель обнаруживает в стене все металлические предметы, дорогие модели отличают медь и алюминий от железа. Метод даёт погрешность до 5 см и работает при обесточенном проводе.

Мультиметр или радиоприёмник

Комбинация мультиметр-транзистор тоже может служить детектором положения провода. Мультиметр включается в режим измерения сопротивления транзистора на значение 200 Ом. Один вывод триода используется как антенна. Вокруг провода с электрическим током образуется электромагнитное поле, транзистор в этом поле меняет своё сопротивление, мультиметр это явление отслеживает. Точность – до 6 см.

Простой способ поиска возможен с применением маленького радиоприёмника. В проводах идёт переменный ток с частотой 50 Гц. Если приёмник, настроенный на частоту 100 Гц, поднести к стене с проводами, в приёмнике появится треск. Чем ближе к проводам, тем треск сильнее. Перемещая приёмник вдоль стены и отмечая точки максимального шума, можно с точностью до 10 см определить расположение провода.

Индикаторная отвёртка или слуховой аппарат

Индикаторная отвёртка находит провода под током, заложенные не глубже 2 см. Зато с её помощью можно определить, провод целый или оборван. Для этого нужно взяться за один конец провода, а к другому концу прикоснуться отвёрткой. Если провод целый, то лампочка в отвёртке загорится. Таким же образом ищется фаза и ноль.

Слуховой аппарат, особенно старых марок, применяется так же, как и радиоприёмник.

Техническая суть КЗ

В повседневной жизни замыкание и размыкание электрических цепей происходит постоянно – днем и ночью. Все эти процессы протекают совершенно безопасно, без каких-либо неприятных последствий. После замыкания цепи начинается превращение электричества в механическую энергию, приводящую в движение различные приборы и оборудование. В случае необходимости может вырабатываться тепловая энергия, необходимая для работы обогревателей, электрочайников, водонагревателей и других устройств.

Во всех этих схемах ток электропроводки протекает по так называемому длинному пути через подключенную нагрузку. Именно она способствует ограничению тока до безопасного уровня, при котором возможна нормальная работа сети и оборудования. Если же изоляция оказывается нарушенной, ток начинает течь напрямую между фазой и нулем, не доходя до нагрузки. Именно в этот момент и возникает короткое замыкание поскольку такой контакт минует электроприбор.

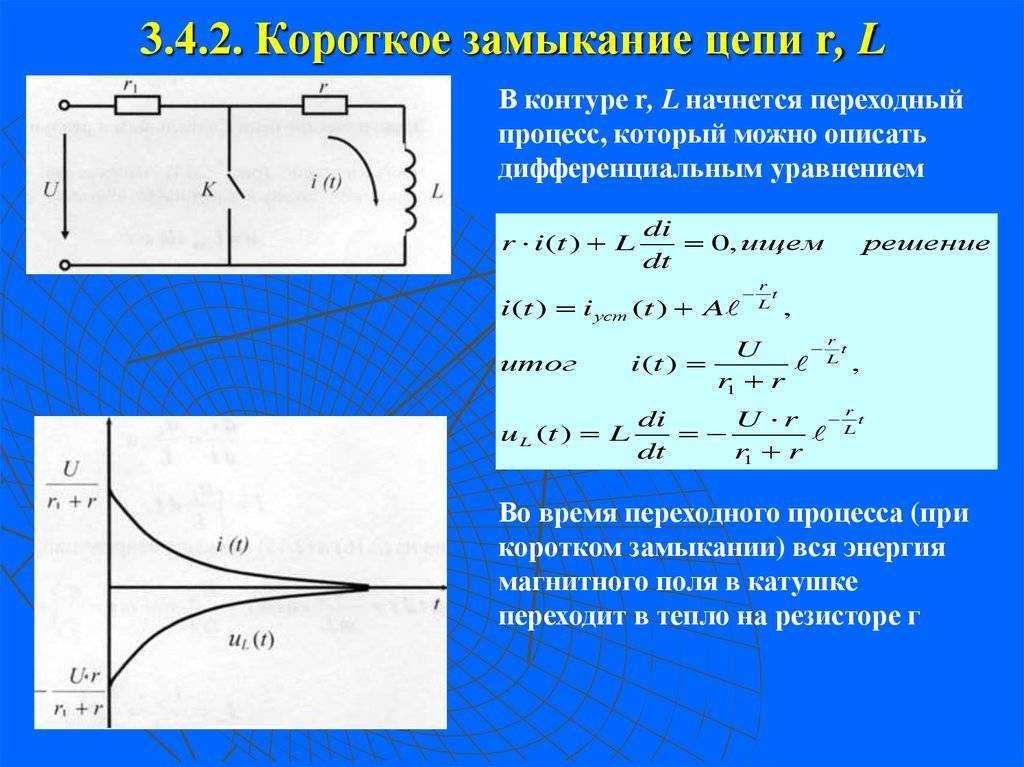

Для того чтобы понять физику процесса и чем опасно короткое замыкание, необходимо воспользоваться законом Ома, выраженного формулой I = U/R. Ключевую роль здесь играет сопротивление, поскольку у проводников оно совсем маленькое и условно принимается за ноль. По математическим законам делить на ноль нельзя, а полученный результат устремится в бесконечность. В момент короткого замыкания такой величиной будет сила тока.

На практике, проводники все-таки будут обладать каким-то сопротивлением, поэтому бесконечного значения ток не достигнет. Однако, его будет вполне достаточно для разрушительных действий, вплоть до мощного взрыва. Этот процесс сопровождается вольтовой дугой, с температурой до 5000С. Одновременно будет резко снижено напряжение, что нанесет серьезный вред электрооборудованию и нарушит электроснабжение.

Основные виды коротких замыканий электропроводки можно разделить на следующие категории:

• Трехфазное или симметричное, с замыканием всех трех фаз.
• Двухфазное – несимметричное, где в процессе участвуют лишь две фазы.
• Две фазы и земля в системе с глухо заземленной нейтралью.
• Одна фаза и земля при заземленной нейтрали.

В случае однофазного или несимметричного КЗ, ток достигает своей максимальной величины. Это значение может быть снижено за счет специальных мероприятий и расчетов.

Токи короткого замыкания: необходим точный расчет

Отсюда возникает необходимость расчета тока короткого замыкания — тока КЗ. Величина токов КЗ может меняться, если к сети электроснабжения вашего дома присоединяются другие электроприемники в более удаленных местах. В таких случаях снова производится расчет тока КЗ в месте установки новых электроприемников. Токи КЗ производят также электродинамическое действие на аппараты и проводники, когда их детали могут деформироваться под действием механических сил, возникающих при больших токах.

При коротком замыкании происходит перегрев аппаратов и проводов. Термическое действие токов КЗ заключается в перегреве аппаратов и проводов. Поэтому при выборе аппаратов их нужно проверять по условиям КЗ, с тем чтобы они выдержали токи КЗ в месте их установки. Как известно, наряду с сетями с глухозаземленной нейтралью существуют сети с изолированной нейтралью. Рассмотрим характерные отличия этих сетей при КЗ.
