Как проверить электросчетчик в домашних условиях

Лампы накаливания для проверки электросчетчика

Токовые клещи не всегда и не у всех могут оказаться под руками. В таких случаях при решении вопроса, как проверить правильность показаний электросчетчика, самым лучшим выходом из положения будет использование ламп накаливания с заранее известной мощностью. В качестве примера берутся пять лампочек по 100 ватт каждая. То есть, их общая мощность составляет 500 ватт.

Методика проверки состоит из следующих действий:

В первую очередь отключаются все электроприборы без исключения

Особое внимание нужно обратить на энергосберегающие лампы, которые категорически запрещено использовать во время проверки. Перед тем как проверить работу электросчетчика, в электрощитке должны быть выключены все автоматические выключатели

После этого к счетчику в цепь подключаются лампы накаливания в количестве 5 шт. Далее засекается время t, в течение которого индукционный прибор совершает 10 оборотов, а импульсный – 10 вспышек. Во время проверки был получен результат 20 секунд. Затем рассчитывается время Т, в течение которого совершается один полный оборот или интервал между вспышками. С этой целью t нужно разделить на 10 и получится 2 секунды. При большем количестве взятых оборотов расчеты получаются более точными. При проверке счетчика электроэнергии, нужно установить значение передаточного числа, обозначенного на счетчике, как А или r. В приведенном примере оно составляет 3200. Выполняется перевод мощности ламп из киловатт в ватты: 500 Вт = 0,5 кВт.

Окончательный расчет погрешности измерений выполняется по формуле: Е = (РТr/3600) х 100. Погрешность Е измеряется в процентах. Подставив имеющиеся значения, получим следующий результат: (0,5 х 2 х 3200/3600) х 100 = 11,1%. По итогам результата можно сделать вывод о некорректной работе электросчетчика, поскольку превышена его максимально допустимая погрешность, составляющая 10%. Полученные данные следует закрепить официальной проверкой, результаты которой будут обладать юридической силой.

В некоторых случаях причиной перерасхода электроэнергии становится банальное воровство со стороны соседей. Установить вора можно разными способами. Наиболее эффективный связан с выкручиванием пробок из щитка на лестничной площадке и наблюдение за ним через дверной глазок. Рано или поздно, оставшись без электричества, вор появится, чтобы узнать в чем дело. Единственным недостатком этого способа является обесточивание собственной квартиры на неопределенное время.

Установка электросчетчика в квартире

Как проверить лампочку тестером, мультиметром: пошаговая инструкция

Как проверить (прозвонить) ТЭН мультиметром

Как снимать показания электросчетчика

Стоит ли менять старый электросчетчик?

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Источник

Как измерить потребление электроэнергии приборами.

Такие как телевизоры, компьютеры, холодильники, морозильники, посудомоечные машины, стиральные машины, обогреватели и переносные вентиляторы.

У фена, чайника и зарядного устройства для мобильного телефона есть одна общая черта: стандартная розетка. Благодаря этому их относительно легко проверить на предмет высокого или низкого потребления электроэнергии. Фактически, все , что имеет обычный штекер на 10 ампер, можно измерить с помощью подключаемого измерителя мощности .

Прежде чем приступить к блиц-измерениям, я бы порекомендовал вам сначала проверить счет за электроэнергию . В частности, вам следует записать среднесуточную цифру в кВтч. Это число дает вам возможность сравнить измеренное потребление электроэнергии.

Например: вы можете измерить холодильник на 24 часа и узнать, что он потребляет 1,2 кВтч в день. Если ваше общее энергопотребление составляет 12 кВт-ч в день, теперь вы знаете, что на холодильник приходится около 10% вашего счета за электроэнергию (1,2 кВт-ч, разделенные на 12 кВт-ч = 0,1 или 10%).

В настоящее время для этой цели мы продаем три съемных измерителя мощности:

1. Измеритель мощности уменьшения оборотов . Этот недорогой вариант выполняет всю работу по специальному мониторингу в доме. Он не подходит для непрерывной регистрации данных об использовании электроэнергии.
2. Умная вилка Wi-Fi с монитором энергии . Это отличное решение, если вам нужны дополнительные функции в дополнение к возможности проверки потребления электроэнергии. Например, вы можете использовать его для удаленного включения и выключения техники со смартфона, даже если вас нет дома.
3. Power Mate Lite . T его более профессионального инструмента для энергоаудиторов, электриков или технических энтузиастов. Существует также 15 амп модель для 15 усилителей приборов , которые вы можете найти в коммерческих кухнях, караван парков, а также в других местах.

Два наших самых популярных съемных измерителя мощности.

Лампы накаливания для проверки электросчетчика

Токовые клещи не всегда и не у всех могут оказаться под руками. В таких случаях при решении вопроса, как проверить правильность показаний электросчетчика, самым лучшим выходом из положения будет использование ламп накаливания с заранее известной мощностью. В качестве примера берутся пять лампочек по 100 ватт каждая. То есть, их общая мощность составляет 500 ватт.

Методика проверки состоит из следующих действий:

В первую очередь отключаются все электроприборы без исключения

Особое внимание нужно обратить на энергосберегающие лампы, которые категорически запрещено использовать во время проверки.
Перед тем как проверить работу электросчетчика, в электрощитке должны быть выключены все автоматические выключатели.
После этого к счетчику в цепь подключаются лампы накаливания в количестве 5 шт.
Далее засекается время t, в течение которого индукционный прибор совершает 10 оборотов, а импульсный — 10 вспышек. Во время проверки был получен результат 20 секунд.
Затем рассчитывается время Т, в течение которого совершается один полный оборот или интервал между вспышками

С этой целью t нужно разделить на 10 и получится 2 секунды. При большем количестве взятых оборотов расчеты получаются более точными.
При проверке счетчика электроэнергии, нужно установить значение передаточного числа, обозначенного на счетчике, как А или r. В приведенном примере оно составляет 3200.
Выполняется перевод мощности ламп из киловатт в ватты: 500 Вт = 0,5 кВт.

Окончательный расчет погрешности измерений выполняется по формуле: Е = (РТr/3600) х 100. Погрешность Е измеряется в процентах. Подставив имеющиеся значения, получим следующий результат: (0,5 х 2 х 3200/3600) х 100 = 11,1%. По итогам результата можно сделать вывод о некорректной работе электросчетчика, поскольку превышена его максимально допустимая погрешность, составляющая 10%. Полученные данные следует закрепить официальной проверкой, результаты которой будут обладать юридической силой.

В некоторых случаях причиной перерасхода электроэнергии становится банальное воровство со стороны соседей. Установить вора можно разными способами. Наиболее эффективный связан с выкручиванием пробок из щитка на лестничной площадке и наблюдение за ним через дверной глазок. Рано или поздно, оставшись без электричества, вор появится, чтобы узнать в чем дело. Единственным недостатком этого способа является обесточивание собственной квартиры на неопределенное время.

Проверка электросчетчика – это комплекс мероприятий, направленный на определение точности показаний этого устройства. В этой статье будет будет рассказано как проверить электросчетчик в домашних условиях, а также рассмотрены некоторые нюансы этого процесса.

С каждым месяцем потребители электроэнергии испытывают все большую финансовую нагрузку из-за роста тарифов. При этом очень часто бывает так, что потребитель платит за электричество, которым реально не пользуется. Так случается ввиду неисправного электросчетчика. Чтобы убедиться в исправной работе счетчиков электроэнергии, можно провести тест прибора в домашних условиях.

Нужно сразу уточнить: в бытовой обстановке возможно провести лишь проверку прибора учета, которую не стоит путать с поверкой самого счетчика.
Осуществлением последней занимаются учреждения, которые специализируются на обслуживании приборов учета, и она имеет юридическую силу. Если потребитель решит проверить правильность работы электросчетчика дома, итоги теста могут лишь успокоить, если поломки не были выявлены, или же стать поводом организовать проверку в случае обнаружения существенной погрешности.

Тест счетчика может осуществляться с произвольной периодичностью. Как правило, идея устроить проверку возникает в следующих ситуациях:

1. Энергия расходуется в объемах, которые несопоставимы с потребностями имеющейся в доме техники;
2. Снижение потребления электричества вследствие длительного отсутствия потребителей произошло непропорционально. Иногда объемы потребления не уменьшаются вовсе;
3. Произошел резкий скачок потребления электричества. При этом в последнее время не приобреталось техники, которая могла бы существенно увеличить объем потребляемой энергии – хлебопечки, стиральные машины, кондиционеры. Также неизменным осталось число проживающих в квартире и нельзя обосновать скачок потребления электроэнергии сменой сезона, например, вследствие начала эксплуатации обогревательных устройств.

Когда Мосэнергосбыт будет менять счетчики бесплатно

Несмотря на то что абсолютное большинство потребителей должно менять счетчики за свои деньги, есть ситуации, в которых оплата не требуется. Например, на бесплатную замену приборов учета потребления электроэнергии могут рассчитывать льготные категории граждан:

• ветераны ВОВ;
• малоимущие.

А также не должны оплачивать работы по замене электросчетчиков в связи с обновлением оборудования те, кто проживают в муниципальных квартирах — эту услугу оплачивает государство.

К условно-бесплатной замене приборов учета электроэнергии можно отнести те ситуации, когда жители многоквартирного дома оформляют ТСЖ или другой вид организации, работа которой предусматривает ежемесячные взносы. Тогда замена старых электросчетчиков осуществляется за счет собранных денег.

Усовершенствование прибора

В рамках государственной программы усовершенствования системы потребления электроэнергии всюду осуществляется замена электросчетчиков с истекшим сроком межинтервальной проверки и недопустимым классом точности. Новое оборудование отличается рядом характеристик:

• оно является электронным, что гарантирует правильные показания на протяжении всего срока службы;
• стандарт точности позволяет гарантировать, что потребитель заплатит за то количество электроэнергии, которую потратил, и ни одна из сторон не будет в убытке;
• современные технологии, использованные при создании, дают возможность передавать данные счетчика дистанционно;
• возможность установки многотарифных приборов позволяет максимально экономно оплачивать свет.

Определенная поломка – трещина на стекле

Нарушение целостности счетчика расценивается как вмешательство в работу оборудования. Так как ответственность за электросчетчик в многоквартирных домах с приватизированными квартирами или в частных домах несет владелец недвижимости, то отвечает за такую поломку тоже он.

Однако привлечь к административной ответственности потребителя можно только в том случае, если доказан факт вмешательства в работу оборудования, то есть была возможность изменять показания потребленной электроэнергии.

Если же трещина на стекле счетчика появилась не по вине потребителя, то самым разумным действием владельца будет сразу же после обнаружения ее обратиться в Мосэнергосбыт с заявлением. Компания пришлет мастера, который определит тип проблемы. Вполне возможно, что счетчик был некорректно установлен, поэтому из-за перекоса лопнуло стекло, или же оборудование было бракованным. В зависимости от ситуации, Мосэнергосбыт может поменять прибор учета электроэнергии бесплатно и по гарантии производителя.

Срок использования устройства истекает

Каждый тип оборудования имеет свое время использования, которое регламентируется заводом-изготовителем и указывается в паспорте счетчика. Индукционные электросчетчики являются самыми долговечными — благодаря простой конструкции межинтервальная проверка составляет 16 лет, а срок службы и того больше. Однако, современные нагрузки и длительные сроки эксплуатации привели к тому, что надежность устройства снизилась, в том числе и допустимая погрешность измерений. Современные электронные счетчики учитывают нагрузки систем и характеризуются повышенным сроком эксплуатации — около 25—35 лет.

Если в квитанции за свет появилась информационная надпись об истечении срока использования устройства, то следует сверить эти данные с паспортными сведениями.

Но спешить за заменой не стоит — сперва можно вызвать мастера для определения точности счетчика. Если класс точности соответствует 2,0 и менее, то оборудование не требует замены в случае отсутствия других проблем. Приборы с классом точности выше 2,0 требуют замены на современные.

Не проводилась проверка более двух лет

Владелец электросчетчика должен знать, что проверка прибора учета электроэнергии осуществляется в определенном порядке согласно нормативным актам. Производители современного оборудования не гарантируют точных показаний, если не проводилась межинтервальная проверка:

• однофазный прибор учета — 2 года;
• трехфазный счетчик — 1 год.

Если вы установили счетчик и знаете, что межинтервальная проверка не осуществлялась, следует обратиться в Мосэнергосбыт с соответствующим заявлением.

Нужно ли поверять новые электрические счетчики

Только что купленный в магазине электросчетчик не требует поверки. Объясняется это тем, что каждое устройство уже прошло эту процедуру после изготовления на заводе. Но если перед установкой прибор хранился долгое время на складе, то необходимо подвергнуть его поверке.

Для разных типов счетчиков интервал времени, допустимый для хранения на складе, отличается. Для однофазных приборов он составляет 2 года. Трехфазные приборы хранят не более года со дня изготовления. Поэтому компании, занимающиеся реализацией электросчетчиков, закупку стали производить небольшими партиями, чтобы на момент продажи прибора у него не истек срок хранения.

Межповерочный интервал механических и электронных счетчиков

Допустимый период работы счетчика между двумя поверками называется межповерочным интервалом, и у каждой модели прибора он свой. МПИ указан в техническом паспорте заводом-изготовителем, и составляет от 4 до 16 лет для разных типов электросчетчиков. Дата последней поверки должна быть указана на корпусе электрического счетчика.

Например, для счетчика Меркурий 230 МПИ составляет 10 лет, для Меркурий 201 и Энергомера СЕ 101 — 16 лет.

Однофазные

Для однофазных индукционных счетчиков межповерочный интервал составляет 16 лет. Исключение составляют приборы, в которых величина номинального тока 5 — 10 А, для электронных — от 5 до 16 лет, в зависимости от значения номинального тока.

Трехфазные

Периодичность поверки трехфазных индукционных электросчетчиков составляет от 4 до 8 лет. Каждые 4 года требуется для электросчетчиков с величиной номинального тока 3х5 А. Остальным до следующей поверки требуется 8 лет.

Преимущества и недостатки использования счётчиков с возможностью передачи данных

Преимуществ у электрических счётчиков с дистанционным снятием показаний перед обычными много. Вот только некоторые из них:

1. Показания по потреблению электроэнергии счётчик фиксирует каждый день. Именно это и помогает решать конфликтные ситуации. Данные фиксируются и в самом счётчике, и на компьютере энергосбытовой организации.
2. Повседневный учёт показаний. Это удобно именно для тех потребителей, которые надолго уезжают в командировки, сдавая дома и квартиры в аренду. Или есть необходимость отслеживать потребление на дачах.
3. Ситуации с двумя тарифами часто приводят к спорным ситуациям. Ведь если прибор учёта и контроля не зафиксировал переход с одного тарифа на другой, то энергоснабжающая организация расчёт ведёт в свою пользу. Для начисления применяются среднестатистические данные. У электросчётчика с дистанционным снятием показаний такого произойти не может. Он чётко отслеживает переход с одного тарифа на другой и точно передаёт данные перехода. И всё это фиксируется в программе энергосбытовой организации.
4. Безопасность жилья. Ситуации с забытыми включёнными электрическими приборами встречаются часто. Некоторые из них заканчиваются пожарами. С электросчётчиком данного типа ситуация берётся под контроль. Потому что удалённо через телефон можно обесточить всю квартиру или дом.
5. То же самое касается, если есть необходимость зимой прогреть дачу или загородный дом. За пару часов через смартфон производится подключение электроэнергии, то есть, счётчик включается и начинает через себя пропускать ток, включая одновременно электрический нагревательный прибор. Скажем прямо, что так управлять системой отопления не всегда возможно, лишь только в том случае, если в качестве котла отопления используется электрическая модель или газовая со сложной системой автоматики.
6. Экономия времени и высокое удобство. Потребителю нет надобности снимать показания, передавать их и стоять в очереди в кассы для оплаты потреблённых киловатт. Программа всё сделает автоматически, а также снимет деньги со счёта потребителя, который обязательно указывается в договоре.

Нет необходимости записывать показания и проводить расчёты, прибор всё сделает сам

Что касается недостатков для потребителей, то это ситуация с неоплаченными счетами. Потому что прибор можно удалённо отключать не только самим потребителям, но и энегосбытовой организации. Нет на счету денег, забыли провести оплату вовремя, получите обесточенный дом или квартиру. И в этом случае подключить со своей стороны потребитель уже не сможет, пока не погасит задолженность.

Не заплатили вовремя, будете вечерами сидеть при свечах

Как проверить электрический счетчик: основные способы

Проверяем подключение

В первую очередь вы должны полностью проверить, а подключен счетчик правильно к сети или нет. Как правило, в 30% случаев именно неправильно подключение является причиной его нестабильной работы. Вот так выглядит . На этом видео вы найдете пошаговую инструкцию:

Если заметили, неправильное подключение, сразу пытайтесь исправить ситуацию. Ведь неправильное подключение – это всегда мошенничество, соответственно и штраф.

Проверяем работу диска

Дабы проверить электрический счетчик на самоход, необходимо выключить все автоматические выключатели и УЗО, которые дают напряжение в вашем доме. Если у вас нет отдельных счетчиков, тогда выключайте все электроприборы, включая лампы и ТВ тюнер. Далее ждем 15 минут, и начинаем проверять, как показывает себя диск и мигает ли лампа.

Исправный счетчик не должен мигать или крутиться вовсе. Если вы заметили, что мигания не прекратились, значит, ваш счетчик несправный и проверку на самоход он не прошел. В такой ситуации необходимо в срочном порядке вызвать мастера, который проверит, что с вашим устройством не так.

Проверяем намагниченность

Отвечая, как проверить электрический считчик в домашних условиях, мы не можем не вспомнить о том, что любой , Нева и Энергомера в обязательном порядке нужно смотреть на намагниченность. Такая проблема у вас может возникнуть в том случае, если вы начали устанавливать магнит на счетчик. Он может выйти из строя, а проверить все такие манипуляции контролирующие органы смогут без проблем. А дело в том, что любом счетчике установлена антимагнитная пломба, если устанавливался магнит, тогда она меняет свой цвет.

Если у вас старая модель счетчика и такая пломба не установлена, чтобы проверить намагниченность достаточно просто поднести иголку. Если она притягивается к поверхности, значит, счетчик намагничен. Как правило, после трех дней после установки магнита намагниченность пропадает, если нет, значит, стоит сделать специальный демагнитизатор, вот так он выглядит.

Смотрите видео, как сделать демагнитизатор

Проверяем электрический счетчик методом расчета

Электросчетчики – сложные приборы, которые проходят многочисленные проверки еще до того, как будут установлены у вас дома. Но случается, что работа устройства нарушается, и оно начинает накручивать лишние киловатты. При покупке электрического счетчика однофазного или трехфазного у проверенного производителя, о точности функционирования можно не волноваться. К тому же, сбоям подвержены в основном аппараты старого образца. Но если у вас появились сомнения в правдивости показаний счетчика, можно протестировать его самостоятельно в домашних условиях.

Что такое поверка электрических счетчиков

Пользователи, которые впервые сталкиваются с этой процедурой, считают, что это — выкачка денег. Именно так и может показаться неспециалисту, поскольку внешне поверенный счётчик не отличается от постоянно работающего.

Однако, на самом деле, поверка – это не модернизация и не ремонт изделия. Во время её проведения изучаются свойства и характеристики прибора, могут корректироваться его показатели до установленных по нормам и ГОСТам значений. Для этого используются специальные стенды, где приборы проходят несколько этапов испытаний и замеров:

• устанавливается опытным путём уровень (порог) чувствительности при минимальных нагрузках, которые допустимы по паспортным данным;
• устанавливается возможность хода счётчика самостоятельно, то есть возникновения импульса без подачи тока на вводы;
• проверка на работу при симметричной нагрузке (в различных процентах от номинального тока).

Кроме этого исследования включают внешнюю оценку исправности и неприкосновенности деталей и механизмов. Для электронных счётчиков – электронных плат и деталей.

Немаловажной частью работы на поверочном стенде является измерение прочности изоляции на пробой с помощью подачи критически высокого напряжения и тока. По общим правилам срок поверки электросчётчиков зависит от используемых в них материалов и реализованных технических решений

Чем меньше используется механики и вращательных элементов, тем продолжительнее поверочный интервал

К электронной системе больше доверия, поскольку она конструктивно сложна для внешнего вмешательства

Чем меньше используется механики и вращательных элементов, тем продолжительнее поверочный интервал. К электронной системе больше доверия, поскольку она конструктивно сложна для внешнего вмешательства

По общим правилам срок поверки электросчётчиков зависит от используемых в них материалов и реализованных технических решений. Чем меньше используется механики и вращательных элементов, тем продолжительнее поверочный интервал. К электронной системе больше доверия, поскольку она конструктивно сложна для внешнего вмешательства.

Теоретически изменить учёт энергии — нарастить показатели в отрицательную сторону, снизить чувствительность или приостановить учёт — возможно в механических счётчиках. В большинстве моделей электронных приборов такое вмешательство может привести к полному разрушению целостности. В итоге это приведёт к дополнительным расходам абонента, поскольку использовать его в дальнейшем будет невозможно. Кроме уплаты значительного штрафа придётся покупать и новый счётчик.

https://www.youtube.com/watch?v=4hwnUQY0PU0Video can’t be loaded because JavaScript is disabled: Поверка счетчиков электроэнергии (https://www.youtube.com/watch?v=4hwnUQY0PU0)

Проверка на точность

Каждый потребленный киловатт энергии должен сопровождаться определённым количеством миганий индикатора счётчика. Вам потребуется подключить нагрузку в сеть и посмотреть, сколько раз загорится диод, затем сравнить полученное значение с нормативным. Для нахождения данных нужно произвести некоторые расчёты.

Этапы проверки:

1. Выключите все электроприборы. Приготовьте один, которым будете производить расчёты;
2. Посмотрите сколько энергии он «берет» из сети (количество ватт). Данные указаны на корпусе или в инструкции. Пусть это будет чайник 800 Вт;
3. Узнайте передаточное число счётчика (рядом с надписью «imp/kw-h» около индикатора. Передаточное число — количество миганий диода (импульсов счётчика) или оборотов диска при нагрузке 1 кВт в течение часа. Может быть 800,1600, 3200, 6400 и т. д.
4. Разделите передаточное число на 60 (1час), чтобы узнать количество импульсов или оборотов в течение 1 минуты при нагрузке 1 кВт;
5. Переведите мощность чайника в киловатты (800 Вт = 0.8 кВт);
6. Умножьте полученное количество импульсов в минуту на 0.8.

Найденное значение верно для вашего прибора. При его включении в сеть индикатор счетчика должен моргнуть столько раз, сколько у вас получилось. К примеру, для передаточного числа 800 и мощности чайника 800 оно равно 10.6. За 2 минуты – 21.2.

Сделаем проверку. Включите бытовой прибор в сеть и запустите таймер. Быстро переместитесь на лестничную клетку, если счетчик там. Посчитайте количество миганий. Если они равны найденному значению, счётчик исправен.

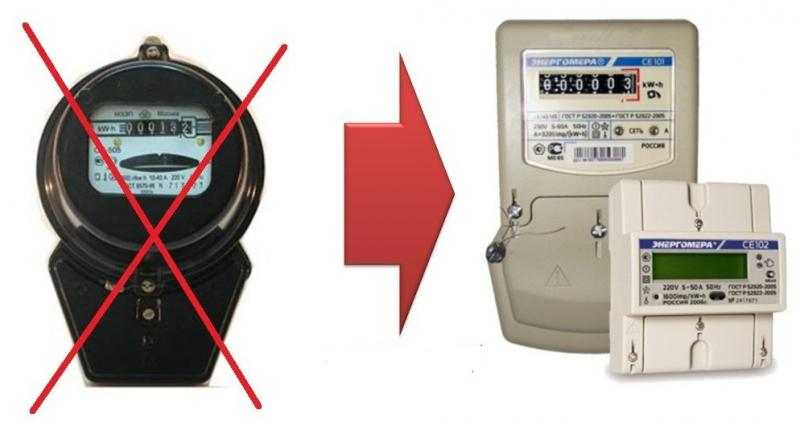

Почему нужно менять электросчётчик?

В любом жилом помещении установлен измерительный прибор, высчитывающий потребление электроэнергии. Как любое высокоточное оборудование, электросчётчики должны периодически проходить поверку. На ней с помощью эталонов выявляется погрешность показаний, выдаваемых счётчиком. Если они выходят за рамки норматива, то прибор подлежит утилизации.

Заменять старые приборы учёта (ПУ) на новые необходимо в следующих случаях:

1. истёк срок эксплуатации счётчика старого образца;
2. прибор сломался или имеет неправильную настройку;
3. плановые работы на электросетях, предполагающие замену ПУ.

У владельцев квартир возникает вопрос, что делать при замене электросчётчика и куда деть старый? Монтажные работы проводятся электриками энергосбытовой компании, например, Мосэнергосбыта. Связано это с тем, что счётчики опломбированы и снимать или устанавливать пломбу имеет право только специализированная компания. Электрик снимает показания со старого прибора учёта и затем устанавливает новый электросчётчик.

При этом старый ПУ остаётся у владельца квартиры. Специалисты рекомендуют хранить его около 2-3 месяцев, на случай, если с бухгалтерией энергосбытовой компании будут расхождения в переданных показаниях. После этого электросчётчик необходимо утилизировать.
