Как пошагово подключить датчик движения для освещения: советы и топ 3 лучших производителей

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры). Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах

Это позволит выбрать оптимальное место установки с точным срабатыванием прибора

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Как уйти от ложных срабатываний

В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей). При отстройке чувствительности от мелких объектов угловые размеры светового пятна могут быть достаточными для ложного включения, если животные будут находиться в непосредственной близости от детектора. Поэтому надо устанавливать датчик в таких местах, где появление животных исключено. Также несанкционированные срабатывания могут быть вызваны:

• разрядом элемента питания у беспроводных сенсоров;
• плохими контактами в соединительной линии от детектора до исполнительного модуля;
• неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.

Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.

Летающие насекомые как причина ложных сигналов.

Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации. Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД.

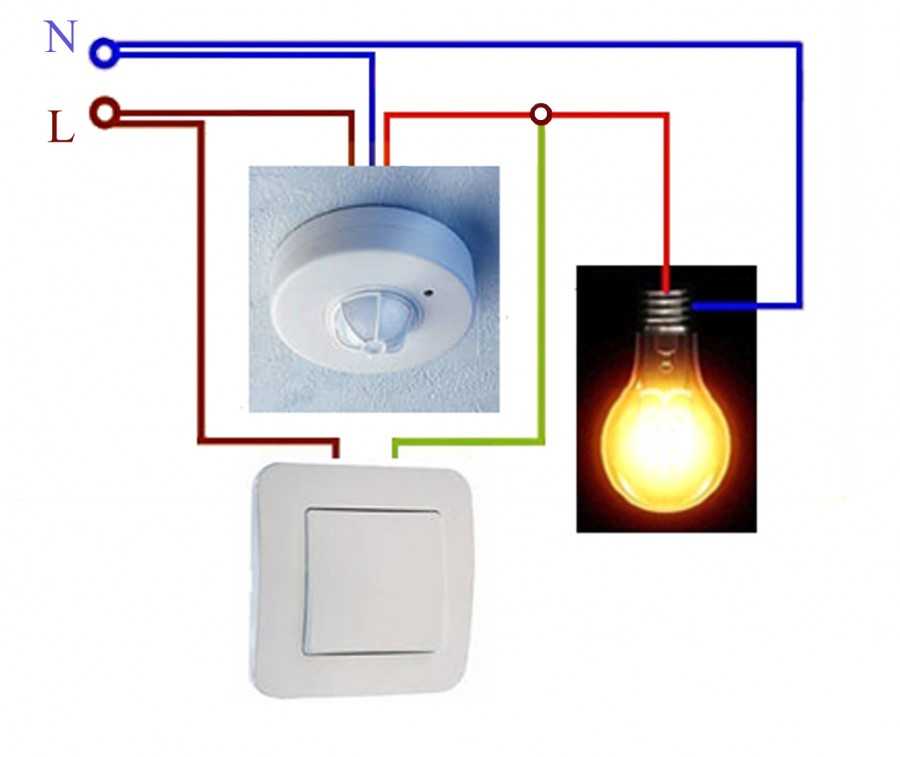

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

Еще важно знать 3 рекомендации по монтажу

• Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
• В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
• Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля.  Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Характеристики, определяемые при изготовлении датчика

Часть характеристик определяется конструкцией сенсора, и регулировке не подлежит. Поэтому желательно некоторые параметры определить до покупки. К таким характеристикам относятся:

1. Угол обзора. Определяется конструкцией сенсора. У потолочных сенсоров обычно равен 360 градусов. У детекторов, монтируемых на стену, по очевидным резонам не превышает 180 градусов.
2. Расстояние обнаружения. Также зависит от конструкции и принципа действия сенсора. Наиболее дальнобойны радиочастотные (микроволновые) детекторы, но они и обойдутся дороже. Они предназначены для контроля складских и других подобных помещений. В квартире или подъезде достаточно более дешевого инфракрасного (в крайнем случае – ультразвукового) детектора.
3. Мощность нагрузки. Определяет, каким светильником может управлять сенсор. В связи с общей тенденцией на светодиодное освещение, даже маломощной контактной группы хватает для управления высокоэффективным светильником. Но надо проверить возможность контактов коммутировать напряжение 220 вольт.

Важно! Если нагрузочной способности выхода датчика не хватает, проблема легко обходится за счет применения промежуточного реле. Подключение датчика движения через реле-повторитель (пускатель)

Подключение датчика движения через реле-повторитель (пускатель).

Установка светильника с датчиком движения

 1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки.  Ни в коем случае не начинайте установку не отключив электричество!

3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.



4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.



5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.



6.Снимаем изоляцию с концов проводов, примерно на 5 — 7мм.

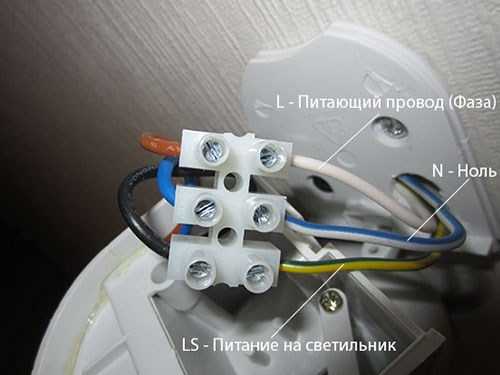

7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.Белый — ФАЗНЫЙ провод — в клемму с маркировкой L.Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.   Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Настройка (регулировка) светильника с датчиком движения

В нашем светильнике со встроенным датчиком движения присутствует три параметра доступных для регулировки, это:

1. Установка радиуса действия (чувствительности) датчика движения 2. Регулировка времени (продолжительность включения) 3. Установка порога срабатывания сумеречного выключателя

Все настройки выполняются с помощью трех регуляторов, спрятанных под плафоном светильника, на корпусе.

    Давайте разберемся за что отвечает каждый из них.1.Установка радиуса действия (чувствительности) датчика движения Эта регулировка позволяет настроить расстояние, на котором датчик движения, встроенный в светильник, сможет определять перемещения. Возможный диапазон регулировки от 1 метра (крайнее левое положение) до 8 метров (крайнее правое положение).2.Регулировка времени (продолжительность включения) Этот регулятор устанавливает продолжительность включения светильника. Диапазон регулировки от 5 секунд (крайнее левое положение) до 15 минут (крайнее правое положение). При обнаружении движения, в период, когда светильник уже включен, таймер сбрасывается и отчет времени начинается сначала.3. Установка порога срабатывания сумеречного выключателя. Требуемый порог срабатывания светильника устанавливается в диапазоне от 2лк (регулятор повернут влево) до 2000лк (регулятор повернут вправо).

Данной регулировкой, вы сможете настроить степень освещенности, при которой будет включаться светильник. Так, если помещение в дневное время освещается естественным солнечным светом, нет никакой необходимости в работе светильника и изменив порог срабатывания, вы заставите светильник включаться лишь в темное время суток. На сегодняшний день существует великое множество различных модификаций светильников с датчиками движения, различных производителей, размеров и форм, предназначенных для разных условий эксплуатации, каждый найдет подходящий именно для него вариант.  Главное, что все они имеют схожий принцип работы, и вы, используя эту статью, сможете самостоятельно установить, подключить и настроить практически любой светильник со встроенным датчиком движения.

Подключение нескольких приборов в цепь

Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.

Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание

Инструкция по присоединению дополнительных датчиков:

1. Обесточить цепь;
2. Объединить L-кабеля датчиков движения и электрощитка;
3. Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
4. Объединить все нулевые кабеля (от лампы, датчиков и щитка);
5. Подключить к электросети, проверить работоспособность.

Схема подключения нескольких датчиков

Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.

Схема подключения датчика движения видео:

Когда движущийся объект попадает в зону, контролируемую датчиком, прибор замеряет степень освещенности. При значении ниже заданного в настройках (когда света вокруг датчика мало), устройство замыкает электроцепь и включает осветительные приборы.

Принцип работы датчика движения логичен и достаточно прост, что гарантирует отсутствие «ложных сигналов» и уменьшает вероятность поломки прибора. С точки зрения практического применения все датчики движения работают по единому принципу и выполняют схожие задачи. Однако по техническим и конструкторским особенностям устройства различаются.

Выбор датчика

Для правильного выбора регистратора для автоматического включения осветительных приборов следует ознакомиться с технологией их действия, а именно:

Область применения. Необходимо предварительно определить место установки устройства (во внутренней или наружной части помещения) ввиду того, что на рынке представлены пыле- и влагозащищенные варианты, а по способу крепления – навесные, встраиваемые и на опорных держателях.

Мощность прибора освещения, к которому будет выполняться подключение. Это обусловлено тем, что регистраторы имеют рабочее напряжение от 200 Вт и свыше. Так, к уличному световому прибору целесообразно установить регистратор с максимальным углом обзора, а в квартире установить более дешевый вариант

Особо следует обратить внимание на мощность при планируемом сочетании устройства с энергосберегающей лампой. Перед приобретением нужно рассчитать общую нагрузку и в случае превышения указанной нагрузки в инструкции, потребуется установка промежуточного реле или распределение нагрузки между устройствами

Угол обзора

В помещениях или с наружной стороны здания (установка выполняется на любой из стен) лучше всего подойдет стандартный датчик, с горизонтальным углом обзора, равный 180 градусов и даже меньше. Можно также установить устройство, имеющее два сенсора, суммарный угол обзора которых будет равен 180 градусам. Для обеспечения максимального угла наблюдения устанавливают прибор с тремя сенсорами, в данном случае угол обзора составляет 360 градусов. Такие устройства монтируют на потолке.

Вид лампы и осветительного прибора. Использование датчиков возможно с любым типом ламп и световых приборов. Рынок предоставляет патроны и выключатели с вмонтированными регистраторами, которые идеально подходят для применения в доме или офисе.

Радиус действия. Данный показатель характеризует максимальное расстояние объекта от устройства, на котором перемещающийся объект может быть обнаружен. Для инфракрасных сенсоров область действия равна 12 метрам.

Двухполюсные или трехполюсные. Первый вид регистратора применяется в сочетании с лампами накаливания. Их подсоединение выполняется последовательно. Последние модели являются более универсальным видом и используются с любым типом ламп.

Как настроить ДД для освещения? 3 главных правила

Нюансы размещения: как подключить инфракрасный датчик движения правильно

У пассивных инфракрасных приборов слежения есть свои особенности, формирующие правила размещения.

1. Несмотря на защиту от ложных срабатываний на свет «дневного» спектра линзой Френеля, устройства нежелательно размещать под прямыми лучами солнца, под осветительными приборами.
2. В зоне «видимости» не должно быть крупных предметов, перегородок (в том числе стеклянных), закрывающих обзор.
3. Следует избегать «слепых зон», не просматриваемых участков помещения.
4. В больших комнатах лучше монтировать датчики на потолке – это обеспечивает широкий угол охвата.
5. При наличии в доме животных лучше использовать модели с ограничением по массе отслеживаемых объектов.

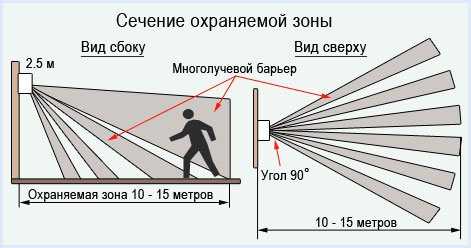

Поскольку попадающие на следящее устройство лучи имеют вид веера, сходящегося к линзе, расположение прибора выбирается с учетом этого фактора. То же касается определения высоты установки модели.

Основные правила: как подключить датчик движения к лампочке – Можно ли самому сделать

Пользующиеся большим спросом датчики движения применяются для автоматического включения света. Прибор реагирует на любое передвижение в зоне его видимости. Лампы с датчиком движения размещают на территории приусадебных участков, в жилых помещениях, в подъездах, на автостоянках.

Что необходимо знать перед тем, как подключить датчик движения к лампочке

Современный детектор движения представляет собой конструкцию со встроенным датчиком инфракрасным или ультразвуковым. Пластмассовая коробка прибора имеет окно, покрытое специальной пленкой. Это – линза Френеля

При монтаже электрооборудования рекомендуется соблюдать крайнюю осторожность, во избежание повреждения линзы

Перед подключением необходимо знать, как отрегулировать датчик движения — можно сделать вспомогательные пометки маркером.

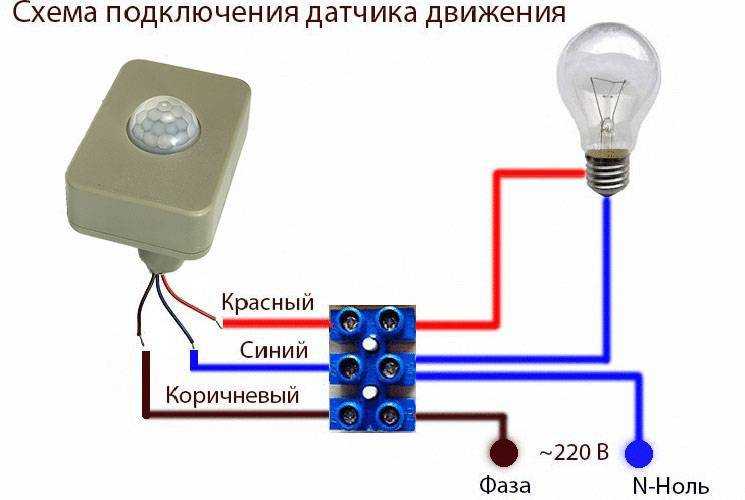

На самом приборе, его корпусе, дана стандартная схема подключения датчика движения.

Основное правило: работы проводятся при снятом напряжении.

На что стоит обратить внимание при подключении датчика:

• Установку прибора необходимо произвести так, чтобы охватывалась вся зона движения.
• Датчик движения для включения света лучше использовать отдельно от общего освещения.
• Подключение осуществляйте по схеме, прилагаемой к датчику движения.
• Загрязнения поверхности датчика могут привести к снижению радиуса обзора.

Порядок проведения монтажных работ — шаг за шагом

Определяем месторасположения лампочки с датчиком движения. Производим монтаж детектора: с устройства снимается подставка, которая далее крепится на стене. Датчик в помещении устанавливается на высоте около 2,4 ми выше. С проводов напряжения, которые планируется подсоединить к датчику, удаляем небольшую часть изоляции, примерно 1 см. Открывает крышку датчика. Перед нами клеммная коробка и провода разного цвета. Синий, литера N, обозначает ноль. Цвет красно-коричневый (может быть сиреневый), литера L, – это фаза и заземление – это желто-зеленый провод. От выключателя или распределительной коробки подаем напряжение 200В на датчик (провода L,N присоединяем к проводу напряжения, согласно расцветке, места соединений изолируем, закрывая муфтами или изолентой). Выключатель можно использовать уже имеющийся, хорошо, если установлен двойной или тройной. Так один из контактов будет использован для питания датчика.

Если при подключении датчика движения к лампочке перепутать фазировку, детектор не будет работать, но при этом он не выйдет из строя. Просто поменяйте провода местами.

Таким же способом к датчику (к проводам L,N) можно сразу подключить провод с вилкой. Прибор в этом случае подключается к розетке через вилку, как обычный электроприбор. Следующим этапом подсоединяем датчик к лампочке. Фазу (красно-коричневый провод), выходящую из коробки датчика, подсоединяем на один конец светильника, изолируем. Второй конец от светильника подсоединяем к проводу ноль (синий).

Предостережение: мощность светильника не должна превышать выходной мощности датчика, в противном случае датчик может выйти из строя.

Существует схема с возможным подключением нескольких датчиков. Входы датчиков движения подключаются параллельно, а выходы соответственно на каждый светильник. Все приборы движения питаются только от одной фазы.

Видео подключения датчика движения к прожектору

Источник

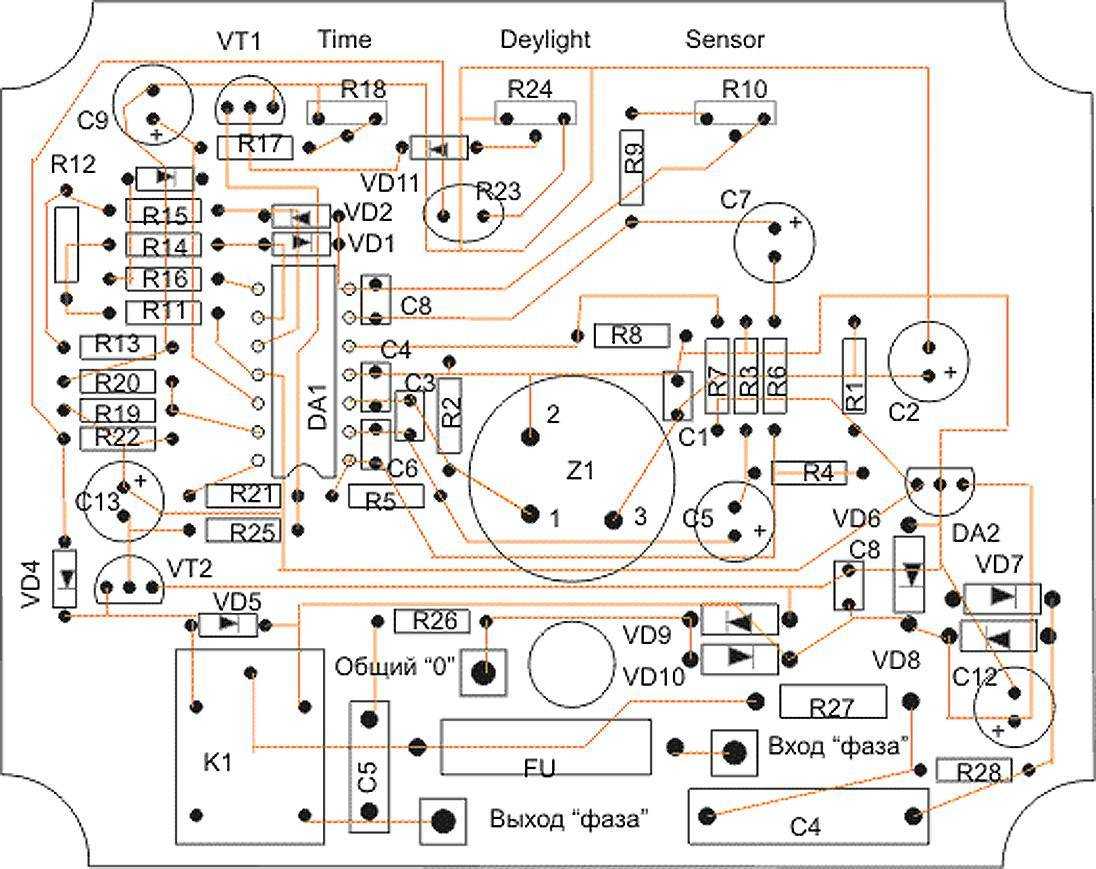

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

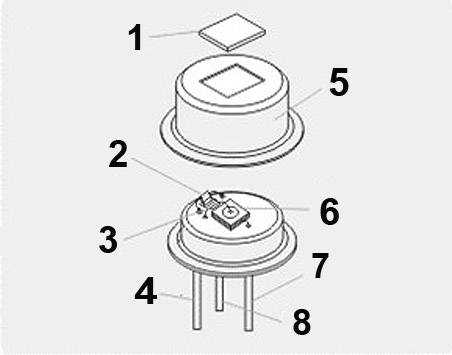

	1. Светофильтующая пластина. 2. Транзистор. 3. Резистор. 4. Контакт питания на +5В. 5. Корпус. 6. Кристалл пироэлектрика. 7. Общий выход. 8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при  таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление  фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход  гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают  коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Схемы подключения

Визуально-тактильная диагностика

Ремонт датчиков движения может ограничиться выявлением повреждённых радиодеталей и их заменой в результате визуально-тактильной диагностики инфракрасного датчика. Прибор разбирают и помещают на рабочий стол под свет настольной лампы, вооружаются лупой: Проверяют целостность радиоэлементов. Не должно быть вздувшихся ёмкостей, потемневших, треснувших и шатающихся элементов. Запах чего-то горелого будет свидетельствовать о наличии сгоревших деталей. На плате они явно видны.

Может прогореть дорожка платы. Треснувшие, горевшие и надломанные канавки восстанавливают напайкой перемычек. Анализ происшедшей поломки поможет избежать дальнейших сбоев в работе детектора.

Нужно проверить пайку всех радиоэлементов. При тактильном обследовании выявляют плохо закреплённые элементы на плате, их снова пропаивают. Все подозрительные детали меняют на новые элементы.

Распространённые неисправности и как их ликвидировать У датчиков движения для освещения наиболее типичные проявления отказа в работе можно охарактеризовать так:

1. Не включается светильник.
2. Датчик не выключает свет.
3. Ложное срабатывание.
4. Неправильная ориентация датчика.

Правила размещения

Перед тем, как настроить датчик движения, нужно правильно его установить. Детекторы движения подвержены внешнему влиянию магнитных полей, атмосферных осадков, ветров и ультрафиолетового излучения.

ДД нельзя устанавливать вблизи вентиляторов, обогревателей и кондиционеров. В поле обзора не должны попадать подвижные части работающих механизмов. Надо избегать мест, где присутствуют источники электромагнитных полей.

При подключении датчика к прожектору на отдельно стоящей мачте надо позаботиться о том, чтобы детектор был оснащён влагозащитным корпусом. Такие датчики монтируют в помещениях с повышенным уровнем влажности: это оранжереи, парники, бассейны и пр.

Важно! При внешнем подключении ДД на фасадах домов их крепят под свесами кровли или защитными козырьками

Основные параметры датчиков

Определившись с конструкцией, необходимо сделать правильный выбор параметров и технических характеристик данных устройств.

Важным показателем считается обзорный угол, который может составлять от 90 до 360 градусов по горизонтали. Этот показатель выбирается исходя из количества направлений, по которым возможно подойти к нужной точке. Если датчик монтируется на стену – достаточно и 180 градусов, а при закреплении к столбу потребуется уже 360. Во внутренних помещениях можно обойтись узконаправленными приборами, а при наличии нескольких дверей потребуются устройства с расширенными функциями. Эти модели отличаются высокой стоимостью, поэтому при выборе следует руководствоваться конкретными условиями эксплуатации.

Существует и угол обзора по вертикали, составляющий для дешевых устройств примерно 15-20 градусов. Дорогие устройства могут работать в вертикальном диапазоне до 180 градусов. Такие приборы применяются в системах охраны, поскольку для регулировки света они экономически нецелесообразны. Устанавливаются на оптимальной высоте, во избежание так называемого мертвого пространства.

Немаловажную роль играет расстояние, на котором прибор считается наиболее эффективным. Внутри помещений вполне достаточно 5-7 метров. Уличный датчик может иметь большую длину действия, которая зависит от площади контролируемой зоны. Однако, если этот показатель окажется чересчур большим, возможен рост количества неправильных или ложных срабатываний.

Следует учитывать и фактор мощности осветительных приборов, подключенных к данной цепи. Все типы датчиков движения соответствуют определенной нагрузке и силе тока с установленным номиналом. Поэтому, выбирая то или иное устройство, нужно учитывать общую мощность ламп, установленных в люстрах, плафонах и т.д.

Дополнительные критерии выбора

Помимо основных параметров, существуют и другие критерии, которые в определенное время могут приобрести решающее значение.

Датчики движения и освещенности выбирается по месту монтажа и способу крепления. Они могут закрепляться на стенах или потолках и быть установленными на кронштейне, как это предусмотрено для корпусных моделей. Все варианты скрытой установки обеспечиваются миниатюрными встраиваемыми устройствами, монтируемыми в специальных углублениях в незаметных местах.

Некоторые датчики обладают дополнительными функциями. Их возможности существенно расширяются за счет встроенного в одном корпусе датчика освещенности. Когда прибор устанавливается на улице или возле окна, то в дневное время его работа не требуется поскольку света и так достаточно. Фотореле может подключаться отдельно или входить в конструкцию датчика движения.

Полезной функцией является защита от домашних животных – собак, кошек и других. При ее наличии ложные срабатывания случаются значительно реже. То же самое можно сказать и о задержке отключения света. Во многих случаях отключение света происходит сразу же после выхода объекта из зоны действия прибора. Это не всегда удобно, поскольку освещение бывает еще нужно. Поэтому наиболее удобными считаются модели не только с задержкой, но и с возможностью ее регулировки.

После приобретения датчика для включения света, его необходимо правильно разместить, обеспечив тем самым его корректную работу. С связи с этим необходимо соблюдать установленные нормы и правила:

• Осветительные приборы не должны располагаться рядом с датчиком.
• То же самое касается кондиционеров и систем отопления, поскольку возможна реакция датчика на воздушные потоки.
• Слишком большая высота установки расширяет зону контроля, но одновременно прибор теряет свою чувствительность.
• На пути датчика не должно быть крупных объектов, заслоняющих обширное пространство.
• В помещениях с большими площадями датчики движения рекомендуется размещать на потолке. Сектор обзора таких устройств должен составлять 360 градусов. При необходимости включения освещения он устанавливается по центру, обеспечивая минимальное количество мертвых зон.

Выбор модели датчика движения для дома

Настройка и регулировка чувствительности

После подключения на корпусе ищите элементы управления и настройки. Одна из «крутилок» отвечает за время суток. Там нарисованы солнышко и луна (Lux).

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Если он вам нужен для работы в ночное время или в темном помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных? Запомните главное, в этом случае чувствительность должна регулироваться не переключателями, а углом поворота всей сферы.

То есть, куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей головы.

Ну а если вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его «голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще обращайте внимание на такое свойство, как чувствительность в зависимости от направления движения человека. Она будет максимальна, когда вы проходите мимо, и минимальна, когда идете навстречу лучам

Поэтому в коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми, а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать лучи, а не двигаться навстречу им.

Главный недостаток такой 3-х проводной схемы — отсутствие принудительного включения освещения. Датчик движения может выйти из строя или начать некорректно работать. Из-за этого вы останетесь полностью без освещения.

Чтобы избежать подобных проблем, применяют третью схему с дополнительным выключателем света.
