Как правильно рассчитать и сделать антенну харченко для цифрового телевидения

Антенна Харченко-Маршалла — 3G-aerial

Рассматривая особенности антенны Харченко, мы с вами, уважаемый аноним, отмечали что на западе эта антенна именуется «Trevor Marshall’s antenna» в честь того, кто одним из первых в 2001 году предложил ее использование в сетях

Wi-Fi. Директор центра аутоиммунных болезней профессор Тревор Маршалл (США) является по совместительству квалифицированным радиолюбителем. На его персональном сайте можно найти описание этой самой конструкции, которую он использовал как облучатель для зеркальной антенны. Давайте рассмотрим ее и пересчитаем для 3G-4G сетей…

 Маршалл использовал рефлектор 110×110 мм. Однако он отмечает, что если антенна будет использоваться самостоятельно, а не как облучатель тарелки, то рефлектор лучше сделать со сторонами 123×123 мм, т.е равными длине волны Wi-Fi диапазона. По краям рефлектор имеет «губки» высотой 30 мм, которые примерно на 6 dB уменьшают задний и боковые лепестки диаграммы направленности антенны. Антенна была рассчитана в программе 4NEC2, файл модели для этой программы можно скачать у нас. Общий 3D-вид диаграммы направленности для Bi-Quad антенны, который выдает 4NEC2, можно видеть на рисунке. В авторской статье позади рефлектора припаяна трубка, которая выполняет исключительно роль крепежного элемента и не выполняет какой-то особой функции. Автор отмечает, что если конструкция собрана аккуратно, то симметрирующие устройства не требуются. Маршалл предлагает использовать провод диаметром 1,2 мм. В испытании антенны приняли участие большое количество радиолюбителей из разных стран и пришли к выводу, что диаметр провода для перекрытия всего Wi-Fi диапазона надо брать больше. Анализ показывает, что при увеличении диаметра с 1,2 до 1,6 мм КСВ на центральной частоте увеличивается с 1,14 до 1,22 что незначительно, а усиление антенны уменьшается на 1 dB, что также не много. При этом антенна перекрывает все 14 каналов Wi-Fi.

Расчетное усиление антенны около 10 dBi, входное сопротивление — 50 Ом. На основании NEC-модели нами создан онлайн калькулятор, с помощью которого можно пересчитать размеры антенны на другие частоты. Схематическое изображение антенны:

Исходный код Javascript:Copyright 2015 Valery KustarevОграничения и особенности расчетов антенн

Вот например одна из готовых конструкций антенны Харченко-Маршалла. Рефлектор выполнен из дюралевого листа в центр которого вмонтирован N-коннектор, а на нем уже крепится восьмерка.

В заключении, хотелось бы обратить ваше внимание, что совсем не бедный американский профессор изготавливает самодельные Wi-Fi антенны и, заметьте, получает удовольствие!

Материалы по теме:

Переделка антенна для цифрового ТВ Польской решетки в антенну Харченко

Эра аналогового телевидения в России закончится с началом 2019 года. У многих жителей сельской местности прием осуществляется с помощью чуда телевизионной техники – “Польской антенны”. Наверняка каждый их них не раз лазил на крышу, что бы поменять сгоревшую плату усилителя на новую, но мало кто знает, что антенну можно использовать вообще без усилителя, и она отлично может принимать сигнал цифрового тв! Как это сделать? На самом деле очень просто и быстро.

Итак, приступим. Донором будет вот эта “старушка”:

Будем переделывать ее в так называемую антенну Харченко. Для этого нам понадобиться пару метров алюминиевой проволоки, лучше конечно использовать медную проволоку диаметром 2-4 мм, но ее сложнее найти.

Откручиваем все лишнее, оставляем только планку, верхнее и нижнее пластиковое крепление и коробку.

Берем конец проволоки, загибаем и сплющиваем молотком. Зачищаем надфилем и накладываем на один из двух контактных винтов.

Теперь нам нужно согнуть зигзагообразную антенну в виде двух квадратов, пропустив ее через пластиковые крепления, второй контактный винт и соединить два конца на первом винте. (Все это делается цельным куском проволоки!)

Расчет стороны квадрата, с учетом вещания в вашей местности можно произвести здесь.

И закрываем крышку.

Все, наша антенна готова к использованию! Никакого усилителя и блока питания теперь не нужно!

Вешаем ее на место, и производим настройку телеканалов. Что бы правильно направить антенну, нужно посмотреть, где находится ближайший к вам ретранслятор, для этого зайдите сюда

Важно: При выборе вольтажа антенны, во время первого включения приемника, выбираем “Отключить”! Во время грозы, антенну целесообразнее отключать от приставки или телевизора

Спасибо за внимание!)

Расчет рамочной антенны для КВ (1-50МГц)

Антенна своими руками для цифрового тв

Антенна Харченко

Калькулятор коротковолновых проволочных антенн

Антенна Харченко: расчет и изготовление

Калькулятор для антенны двойной квадрат

Калькулятор для диполя и штыря

Калькулятор расчета потерь напряжения

Онлайн расчет падения напряжения в линии

Обязательным условием приема эфирного цифрового телевидения является антенна ДМВ-диапазона. Ее можно приобрести в магазине электронной техники или собрать своими руками. Существует более 10 эффективных схем самодельных конструкций, все они способны улавливать до 30 эфирных каналов. В этой статье мы расскажем о том, как изготовить одну из самых мощных самоделок — антенну Харченко для цифрового ТВ.

Вертикальный диполь

Хорошо известно, что для работы на дальних трассах вертикальная антенна имеет преимущество, так как её диаграмма направленности в горизонтальной плоскости круговая, а главный лепесток диаграммы в вертикальной плоскости прижат к горизонту и имеет малый уровень излучения в зенит.

Однако изготовление вертикальной антенны сопряжено с решением ряда конструктивных проблем. Применение алюминиевых труб в качестве вибратора и необходимость для его эффективной работы установить в основании «вертикала» систему «радиалов» (противовесов), состоящую из большого числа проводов длиной в четверть волны. Если использовать в качестве вибратора не трубу, а провод, мачта, его поддерживающая, должна быть выполнена из диэлектрика и все оттяжки, поддерживающие диэлектрическую мачту, также диэлектрическими, либо разбиты на нерезонансные отрезки изоляторами. Всё это связано с затратами и часто невыполнимо конструктивно, например, из-за отсутствия необходимой площади для размещения антенны. Не забываем, что входное сопротивление «вертикалов» обычно ниже 50 Ом, а это ещё и потребует его согласования с фидером.

3 комментария

…1)где автор принимает тв сигнал с вертикальной поляризацией??…это не модем… 2)в антенне Харченко(переделка из польской ант) кабель должен проходить по стороне нижнего квадрата, а НЕ по диагонали-напрямую 3)точное расстояние от плоскости ант до плоскости рефлектора(решётки) можно определить перемещением антенны перед рефлектором по max сигнала и после этого крепить на стойках к рефлектору-это важно для слабого сигнала -на фото расстояние мало 4)такими публикациями школьники вводят друг друга в заблуждение

Спасибо за идею использования клеммных колодок для крепления кабеля, очень полезно в свете того, что большинство коаксиальных кабелей сегодня делают с оплёткой из алюминиевой плакированной медью проволоки. Но остальные соединения я бы пропаял, потому что окислившийся контакт в месте соединения может свести на нет все старания. Насчёт рефлектора – есть расчёт для расстояния от него до плоскости антенны.

Чтобы из ‘польской’ антенны делать ромбики Харченко – нужно быть…

Антенна для приема цифровых сигналов, рассчитанная и собранная инженером Харченко, чисто внешне выглядит как обычный двойной квадрат, изготовленный из толстого медного провода. Своими незамкнутыми углами эти квадраты объединяются в общий контур, а к зоне их стыковки подпаивается отвод телевизионного кабеля (рисунок ниже).

Классическая дмв антенна Харченко своими руками изготавливаемая в домашних условиях, помимо двух квадратов, содержит в своем составе отражатель из проводящего материала (он позволяет повысить показатель эффективности направленного приёма).

При соблюдении ряда условий такая антенна может использоваться для приема сверхвысоких частот мобильных каналов в формате 3g, в частности.

Для модемов 3G и 4G

Использование биквадратной антенны не ограничивается только приемом цифрового телевидения. Когда скорость работы мобильного интернета неудовлетворительна, антенна Харченко тоже может помочь.

Сначала, как и в случае с цифровым телевидением, необходимо выяснить частоту передачи 3G- или 4G-сигнала (LTE). У каждого оператора сотовой связи она своя, но находится в диапазоне 1.9–2.1 ГГц. Расчетное значение длины волны составляет от 14 до 16 сантиметров.

Исходя из этого получаем следующие размеры антенны:

• для 1,9 Gz = 3,5 сантиметра;
• для 2,1 Gz = 4 сантиметра.

Собирается конструкция так же, как и для цифрового ТВ.

Не помешает для данной антенны и рефлектор. Расстояние между ним и приемником следует обеспечить равным 2,3 сантиметра. К готовой антенне припаивается кабель сопротивлением 50–65 Ом, а на другой конец — штекер Jack 3,5 мм, который вставляется в антенный вход модема.

Мнение экспертаВиталий СадовниковСпециалист по подключению и настройке цифрового телевиденияИногда в 3G-приемниках отсутствует разъем 3,5 мм и к ним невозможно подключить внешние антенны. Тогда следует разобрать модем и подсоединить изготовленную конструкцию вместо встроенной.

Антенна наклонная рамка

Горизонтальные рамки весьма популярны. Рик Роджерс (KI8GX) провел эксперименты с «наклонной рамкой», крепящейся к одной мачте.
Для установки варианта «наклонной рамки» с периметром 41,5 м, необходима мачта высотой 10…12 метров и вспомогательная опора высотой около двух метров. К этим мачтам крепятся противоположные углы рамки, которая имеет форму квадрата. Расстояние между мачтами выбирают таким, чтобы угол наклона рамки по отношению к земле был в пределах 30…45°.Точка питания рамки расположена в верхнем углу квадрата. Питается рамка коаксиальным кабелем с волновым сопротивлением 50 Ом. По измерениям KI8GX в этом варианте рамка имела КСВ=1,2 (минимум) на частоте 7200 кГц, КСВ=1,5 (довольно «тупой» минимум) на частотах выше 14100 кГц, КСВ=2,3 во всем диапазоне 21 МГц, КСВ=1,5 (минимум) на частоте 28400 кГц. На краях диапазонов значение КСВ не превышало 2,5. По данным автора некоторое увеличение длины рамки сместит минимумы ближе к телеграфным участкам и позволит получить КСВ меньше 2 в пределах всех рабочих диапазонов (кроме 21 МГц).
 QST №4 2002 год

Для сотового телефона

Обычные GSM-телефоны основаны на приеме радиосигнала ультракоротких волн (УКВ) на частоте 900 или 1800 МГц. Чем выше это значение (короче длина волны), тем дальше он распространяется, но хуже огибает препятствия. То есть в бетонных джунглях лучше работает GSM на частоте 900 МГц, а вот за городом, на даче – 1800 МГц.

В современном телефоне уже нет возможности для свободного подключения внешней антенны. Однако внутри каждого из них есть встроенная, и разъем у нее универсальный. Поэтому в местности, где сотовой связи нет, вы можете найти старый телефон с возможностью подсоединить антенну или разобрать новый и подключить к нему внешнюю.

Как мы уже выяснили, нас интересует «дальнобойная» связь GSM на частотах 900 МГц.

Длина волны для GSM равна: 300/900 МГц = 333 мм, и ромб получается 83,5 на 80 мм.

Модифицированная широкополосная антенна T2FD

Предложена модификация известной многим антенны T2FD, которая позволяет перекрыть весь диапазон радиолюбительских КВ частот, совсем немного проигрывая полуволновому диполю в 160 метровом диапазоне (0,5 дБ на ближних и около 1,0 дБ на DX трассах). При точном повторении, антенна работать начинает сразу и в настройке не нуждается. Подмечена особенность антенны: не воспринимаются статические помехи, и по сравнению с классическим полуволновым диполем. В таком исполнении приём эфира получается довольно-таки комфортный. Нормально прослушиваются совсем слабые DX станции, особенно на низкочастотных диапазонах.

Длительная эксплуатация антенны (более 8 лет) позволила заслуженно отнести её к малошумящим приёмным антеннам. В остальном, по эффективности, эта антенна практически не уступает диапазонному полуволновому диполю или Inverted Vee на любом из диапазонов от 3,5 до 28 МГц.

И ещё одно наблюдение (основанное на отзывах дальних корреспондентов) — во время проведения связи отсутствуют глубокие QSB. Из произведённых 23 вариантов модификаций этой антенны, предложенный здесь, заслуживает особого внимания и может быть рекомендован для массового повторения. Все предложенные размеры антенно-фидерной системы рассчитаны и точно выверены на практике.

Полотно антенны

Размеры вибратора приведены на рисунке. Половины (обе) вибратора симметричны, лишняя длина «внутреннего угла» урезается на месте, там же крепится и небольшая площадка (обязательно изолированная) для соединения с питающей линией. Балластный резистор 240 Ом, плёночный (зелёного цвета), рассчитанный на мощность 10 Вт. Можно также использовать любое другой резистор той же мощности, главное, чтобы сопротивление было обязательно безиндукционное. Медный провод — в изоляции, сечением 2,5 мм. Распорки — деревянные рейки в разрезе с сечением 1 х 1 см с лаковым покрытием. Расстояние между отверстиями равно 87 см. На растяжки применяем капроновый шнур.

Воздушная линия питания

Для линии питания применяем медный провод ПВ-1, сечением 1мм, распорки винипластовые. Расстояние между проводниками составляет 7,5 см. Длина всей линии равно 11 метров.

Авторский вариант установки

Применяется металлическая, заземленная снизу, мачта. Мачта установлена на 5-этажном доме. Мачта — 8 метров из трубы Ø 50 мм. Концы антенны размещены в 2 м от крыши. Сердечник согласующего трансформатора (ШПТР) сделан из строчного трансформатора ТВС-90ЛЦ5. Катушки там удалены, сам же сердечник склеен  клеем «Супермомент» до монолитного состояния и с тремя слоями лакоткани.

Намотка произведена в 2 провода без скрутки. Трансформатор содержит 16 витков одножильного изолированного медного провода Ø 1 мм. Трансформатор имеет квадратную (иногда прямоугольную) форму, поэтому на каждую из 4-х сторон наматывают по 4 пары витков — наилучший вариант распределения тока.

КСВ во всем диапазоне получается от 1,1 до 1,4. ШПТР помещается в хорошо пропаянный с оплёткой фидера экран из жести. С внутренней стороны к нему надёжно припаивается средний вывод обмотки трансформатора.

После сборки и установки антенна будет работать сразу и практически в любых условиях, то есть располагаясь низко над землей или над крышей дома. У неё отмечен очень низкий уровень TVI (телевизионных помех), и это дополнительно может заинтересовать радиолюбителей, работающих из сёл или дачников.

RK1AC

Антенна Loop Feed Array Yagi на диапазон 50 МГц

Антенны Yagi (Яги) с рамочным вибратором, расположенным в плоскости антенны называются LFA Yagi (Loop Feed Array Yagi) и характеризуются большим, чем у обычных Яги рабочим диапазоном частот. Одной из популярных LFA Yagi является 5-элементная конструкция Джастина Джонсона (G3KSC) на 6-метровый диапазон.

Схема антенны, расстояния между элементами и размеры элементов, показаны ниже в таблице и на чертеже.
Размеры элементов, расстояний до рефлектора и диаметров алюминиевых трубок, из которых выполнены элементы согласно таблицы: Элементы установлены на траверсе длиной около 4,3 м из квадратного алюминиевого профиля сечением 90×30 мм через изоляционные переходные планки. Вибратор питается по 50-омному коаксиальному кабелю через симметрирующий трансформатор 1:1.

Настройка антенны по минимальному КСВ в середине диапазона производится путем подбора положения торцевых П-образных частей вибратора из трубок диаметром 10 мм. Изменять положение этих вставок нужно симметрично, т.е., если правую вставку выдвинули на 1 см, то и левую нужно выдвинуть на столько же.

Антенна имеет следующие характеристики: максимальное усиление 10,41 дБ на 50,150 МГц, максимальное отношение фронт/тыл 32.79 дБ, рабочий диапазон частот 50,0-50,7 МГц по уровню КСВ=1,1

«Prakticka elektronik»

Изготовление рефлектора

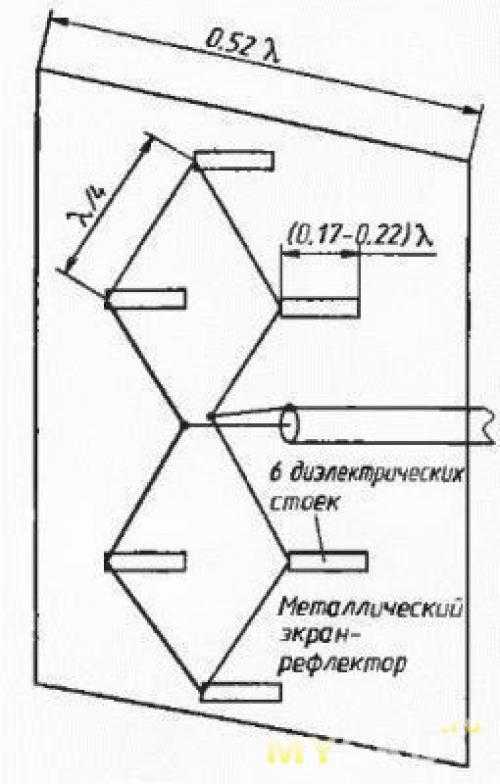

Рефлектор представляет собой экран, расположенный за основной рамкой антенны. Для изготовления подойдет металлическая пластина или стеклотекстолит, используемый для печатных плат. Можно взять решетку, состоящую из металлических прутьев. Или можно сделать экран самостоятельно из плотной фольги, наклеенной на твердую основу нужного размера.

В данном примере экран сделан из стенки корпуса домашнего ПК.

К расположению рефлектора предъявляются следующие требования:

• расстояние между ним и приемником — ровно 1/7 часть длины принимаемой волны (на калькуляторе это значение D). Изготовьте диэлектрические проставки, с помощью которых соберите единую конструкцию;
• площадь активной (токопроводящей) поверхности рефлектора на 20 % больше площади телеантенны;
• приемник должен «лежать» внутри плоскости рефлектора.

В этом примере проставки сделаны из старых маркеров, которые стягиваются пластиковыми жгутами.

Рекомендуем полную пошаговую видеоинструкцию по изготовлению биквадрата с экраном:

Особенности конструкции антенны

Дециметровый вариант

Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)

Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки

Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.

Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.

Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.

Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).

В местах сочленения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).

Исполнение в стандарте DVB-T2

Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.

В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.

Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослаблять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель

В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.

В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:

• Сделать совершенно новое приемное устройство для t2 своими руками;
• Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
• С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).

Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.

В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.

Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.

Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.

Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Необходимые материалы и инструменты

Основные материалы:

• медный провод сечением 1,5–5 миллиметров, длиной около метра;
• обычный антенный провод (коаксиальный), 3–5 метров;
• паяльник, соответственно, припой и канифоль;
• штекер для телевизора;
• напильник или наждачная бумага для зачистки провода;
• рулетка или линейка;
• маркер либо фломастер.

Дополнительные материалы, которые могут понадобиться:

• основа для антенны (например, деревянная рейка);
• клей;
• изоляционная лента.

Ручной расчет

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

Пример:

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

(546 + 498)/2 = 522 МГц.

1. Вычисляем длину волны по формуле:λ = с/F, где: λ — длина волны; с — скорость света (3×108 м/с); F — частота.
2. Подставляем значения:λ = 300/522 ≈ 0,5747 м = 57,47 см.

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

λ/2 = 0,5747/2 ≈ 0,287 м = 28,7 см.

λ/4 = 0,4918/4 ≈ 0,143 м = 14,3 см.

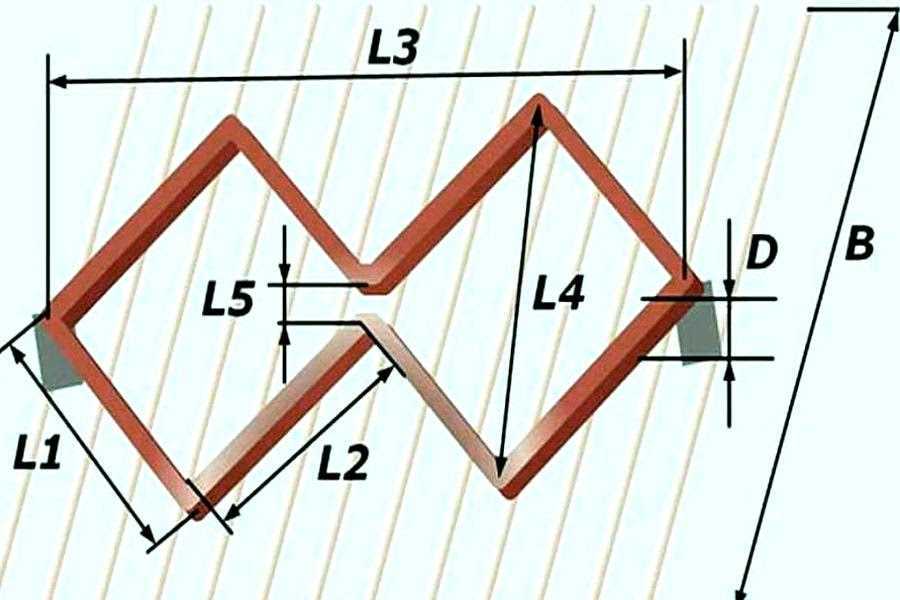

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

• длина внешней стороны ромба:  575/4 = 143,75 мм;
• общая длина проволоки – 1150 мм.

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля.

Сборка

1. Возьмите проволоку. Для антенны подойдет только медь (алюминий или другой металл надежно спаять не получится, а от качества соединения контактов будет зависеть чистота принимаемого сигнала).
2. С помощью линейки и маркера отметьте 8 одинаковых отрезков, длину которых (L1) вы рассчитали на калькуляторе.
3. На чистом листе бумаги нарисуйте шаблон будущей рамки телеантенны, соблюдая вычисленные размеры.
4. Согните проволоку по отметкам, ориентируясь на шаблон. Должна получится ровная восьмерка с углами 90°.
5. Используя напильник или наждачную бумагу, зачистите края проволоки и место сгиба граней, а затем зафиксируйте свободные концы тонкой медной проволокой.
6. Спаяйте концы между собой.
7. Возьмите антенный провод, оголите его примерно на 2 см для и припаяйте к рамке антенны: центральная жила на один сгиб, экран — на второй. На другой конец кабеля установите RF-штекер.
8. Заизолируйте все места пайки. Можно использовать силиконовый герметик или простую изоленту.

Настройка

После сборки включите телевизор и выполните поиск цифровых каналов. Если у вас приставка — запустите автопоиск на ней. Дальше анализируйте:

• Прием сигнала хорошего качества. Можно закрепить полученную рамку на любую поверхность при помощи клея или жидких гвоздей. Кабель тоже нужно зафиксировать, чтобы не нарушать слабое место пайки.
• Качество принимаемого сигнала недостаточно хорошее. Попробуйте переместить антенну: меняйте вертикальные и горизонтальные углы наклона. Если это не помогает, то нужно усилить принимаемый сигнал, используя рефлектор.

Сравнение антенны Харченко и Туркина

Комнатная антенна для цифрового ТВ своими руками: 2 схемы

Эра аналогового телевидения помогла мне набраться опыта в изготовлении направленных и широкополосных антенн, работающих на разных удалениях от телебашни.

Поэтому мне было сразу понятно, как должна быть спроектирована и изготовлена комнатная антенна для цифрового ТВ своими руками. Сделал и испытал две конструкции для частоты 626МГц:

1. Широкополосную антенну Харченко для работы в зоне уверенного приема (на удалении от телепередатчика до 25 км);

2. Узконаправленную модифицированную антенну Туркина дальнего приема ТВ сигналов для дистанций до 50 км или чуть больше.

Антенна Харченко

За основу конструкции взят отрезок толстой проволоки, который изогнут формой сдвоенных квадратов.

· Найти через интернет частоту передачи сигала для моей местности;

· Рассчитать под ее величину размеры всех элементов;

· Собрать конструкцию и проверить в работе.

Все это читайте в статье на сайте здесь. Так она смотрится на окне комнаты для вертикальной поляризации.

Антенна Туркина

Эта конструкция является доработкой известного типа «волновой канал». Но вместо активных и пассивных вибраторов у ее работают проволочные кольца.

Размеры привязаны к длине волны, которую вычисляют через частоту и скорость распространения электромагнитных колебаний.

Технология изготовления тоже очень простая:

· в деревянной рейке насверлил отверстий;

· вставил в них кольца из проволоки;

Получилась простая конструкция.

Она подробно описана отдельной статьей. Читайте.

А вот ее первое испытание.

Какие внешние условия влияют на прием телевизионного сигнала

Не стоит надеяться, что при первом включении телевизор сразу заработает нормально. Антенну необходимо правильно сориентировать в пространстве, учесть ряд факторов. Все это я тоже расписал отдельной статьей.

Особенно сильно может сказаться внешнее влияние рельефа местности.

Желаю вам удачи в проектировании и изготовлении комнатной антенны для цифрового ТВ своими руками. Когда у вас возникнут вопросы, то всегда можете задать их на моем сайте домашнего мастера.

zen.yandex.ru

В одной из предыдущих статей я как-то упоминал свою рамочную антенну (ссылку приведу ниже), сравнивая с ней один из магазинных экземпляров. К сожалению, спустя несколько месяцев, она стала плохо принимать сигнал, с чем это связано сказать не могу – не знаю. Но решил “скрутить” другой вид – зигзагообразную, или антенну Харченко.

Заехал на рынок, чтобы прикупить провод диаметром 4 мм, однако, в продаже встретил только на 2.5 мм (40 рублей за метр). Судя по форумам и сайтам, касающихся этой тематики, такой размер вполне приемлем, но на широкий диапазон можно не рассчитывать (эх.. буду собирать под один мультиплекс).

120 рублей за 3 метра – решил брать с запасом. Правда, по ощущениям, длина кажется меньше – перемерять не стал

Расчет готового изделия я производил на нескольких сайтах для большей точности (их называть здесь не буду, так как через поисковики найти не проблема) – под 46 канал размер стороны вышел 11.1мм.

Расчет с одного из сайтов

Добравшись до дома, начал снимать изоляцию канцелярским ножом – дело оказалось не быстрое, из-за её толщины.

Толщина изоляции приличное

Осталось “скрутить” по форме, параллельно не забывая вдевать крепежи под антенный кабель, иначе придется вытягивать все обратно и делать заново 🙂

В качестве крепления контактов я выбрал дешевую колодку

В качестве них я использовал сетевую колодку – диаметр её не большой, а концы крепко сжимаются винтами.

Первая часть антенны

Соединять, же, с помощью пайки моими паяльниками (среди которых самый мощный = 60 Вт) дело “гиблое”. Прекрасно помню обожженные пальцы, потраченные нервы и время, когда собирал двойной квадрат 🙂

Ровно миллиметр-в-миллиметр вымерить и потом загнуть углы не получилось, но +-3-4 мм погрешности я считаю нормальной. В итоге, вышло “что-то” в форме восьмерки.

Подключив к DVB-T2 приставке данную самоделку, я понял, что рамочный вариант работал лучше.

Аналоговый “5-ый канал” в районе 580 МГц

Более-менее хороший уровень сигнала находится в районе 580 МГц.

Первый мультиплекс показывает уровень от 30-50%, но постоянно скачет до нуля

В DVB-T2 тоже не все хорошо – каналы, расположенные на 548 МГц “фризят” и зависают из-за скачущего, до нуля, качества. А тот мультиплекс, под который делал расчет, не показывает вообще – уровень не поднимается выше 25-30%.

К сожалению, положение моей комнаты специфическое – это первый этаж, окна выходят в противоположную сторону от телецентра, а напротив находится двухэтажная школа и край высотки, которые плохо отражают сигнал.

Что такое антенна Харченко и чем она хороша

В 1961 году в третьем выпуске журнала «Радио» была опубликована статья инженера К. Харченко «Зигзагообразная антенна», которая помогла улучшить качество картинки людям, проживающим за зоной уверенного приема. В сфере радиолюбителей она получила названия «ромбовидная», «восьмерка», «биквадрат» или просто «антенна Харченко».

Конструкция представляет собой два ромба, переходящих один в другой. Угол между внешними гранями составляет около 90°. Ромбическая форма фильтрует дециметровый сигнал за счет согласования размеров конструкции с длиной волны. Точно рассчитав параметры, вы добьетесь усиления диапазона частот вашего региона до необходимого.

У биквадратной конструкции есть ряд особенностей, которые позволяют ей оставаться популярной на протяжении более полувека:

• обеспечивает высокий коэффициент усиления;
• подходит для приема телевидения и мобильного интернета — нужно только правильно подобрать размеры сторон;
• широкополосная — способна улавливать одновременно цифровые и аналоговые каналы;
• простая и недорогая в исполнении — позволяет любому собрать и использовать ее для приема слабого сигнала.
