Проект подключения и необходимая документация
Проект электроснабжения частного дома 15 кВт 3 фазы включает в себя несколько разделов, каждый из которых касается определенного этапа реализации. На подготовительной стадии проводятся следующие обязательные мероприятия:
- подготовка и согласование разрешительной документации;
- прорисовка электрической схемы и выбор потребителей по мощности в реактивной нагрузке;
- разбивка их на отдельные группы.
Подготовка документации
Документы оформляются на основании технических условий подключения трехфазной сети
Пакет разрешительной документации комплектуется на основе ТУ, определяющих порядок обустройства и эксплуатации трехфазной сети. Они выдаются представителями местного «Энергосбыта». На основании технических условий оформляются следующие документы:
- договор с поставщиком электроэнергии в регионе;
- акт осмотра эксплуатируемого оборудования;
- заключение по функциональности схемы, выбранной для конкретного объекта;
- акт разграничения действующих электросетей по их балансовой принадлежности.
Помимо этого на данном этапе проектирования учитываются особенности эксплуатации конкретных потребителей электроэнергии — насосного и станочного оборудования в частности.
Схема и выбор мощности

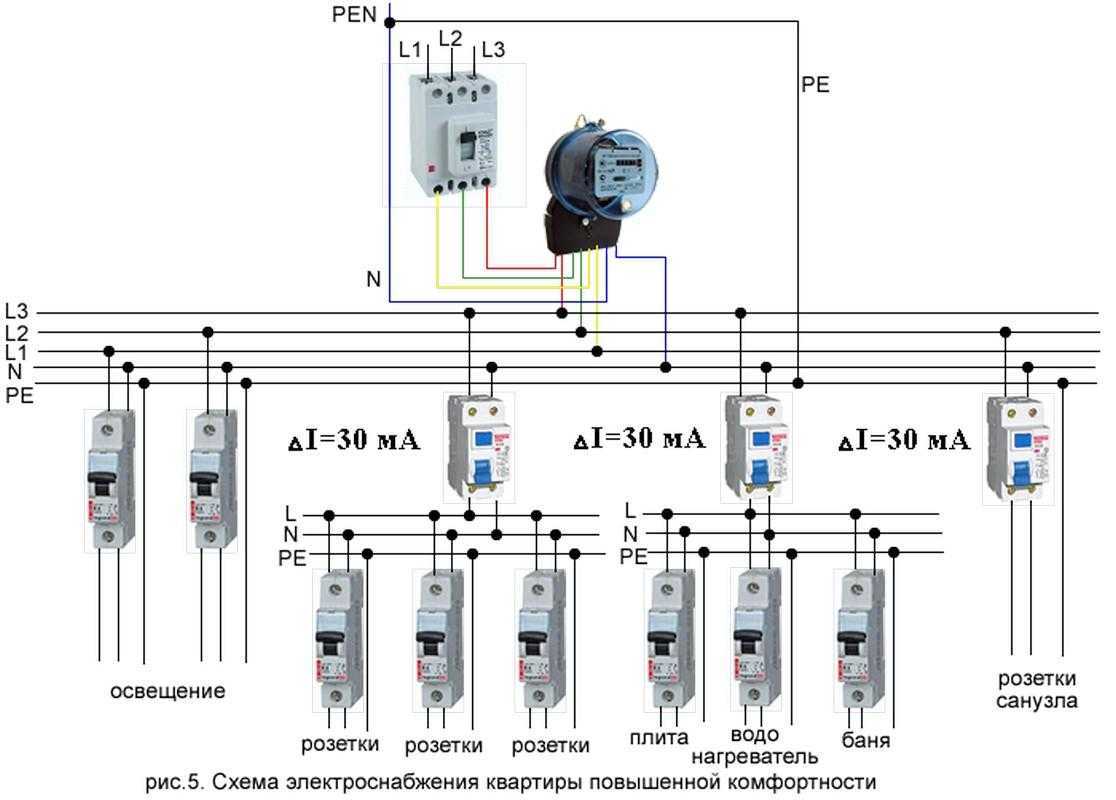

Схема трехфазного электроснабжения
При прорисовке схем подключения трехфазного электричества в частных домах необходимо учитывать следующие детали:
- На ней обязательно указание трассы прокладки, типа и основных характеристик кабеля электропроводки, а также мест расположения электроустановочных изделий.
- То же самое проделывается в отношении защитного оборудования: счетчика электроэнергии, вводного и распределительных автоматов, а также УЗО.
- В схеме также указывается тип используемой системы защиты от поражения током (способ разводки PE и N проводников), а также необходимость повторного заземления.
Кроме того, дается ссылка на использование дополнительного защитного оборудования — реле контроля напряжения в частности.
Расчет потребляемой мощности в киловаттах производится по типовому алгоритму, согласно которому все показатели по предполагаемым нагрузкам просто складываются.
Разбивка на группы
Подключение электричества на участке
Все потребители, указанные на схеме электроснабжения дома 15 кВт (розетки и осветительные приборы) разделяются на отдельные группы. Такое разбиение очень удобно для ремонта и обслуживания обустраиваемой системы электропитания. За функционирование каждой из этих группа «ответственен» отдельный автоматический выключатель, устанавливаемый в электрическом щитке. С его помощью при необходимости ремонта, например, можно отключать только данную ветвь электропроводки, оставляя все другие в рабочем состоянии.
Для каждой такой группы расчет максимальной мощности потребления делается отдельно. Исходя из полученных данных, выбирается подходящий по номинальному току автомат. Кроме того, они являются основой для выбора сечения проводников для этого ответвления домашней электросети.
Все эти данные необходимы, чтобы в соответствии с требованиями ПУЭ подключить обслуживаемый объект к энергосистеме. При их наличии определиться с количеством расходных материалов, защитных приборов и других образцов электрооборудования будет значительно проще.
Схема распределительного щита частного дома на 380 В
В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.
Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.
Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.
Совет
Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.
Различают следующие типы электрических щитов:
- вводно-распределительное устройство,
- главный распределительный щит,
- щит освещения, щит учета, щит вентиляции и т.д.

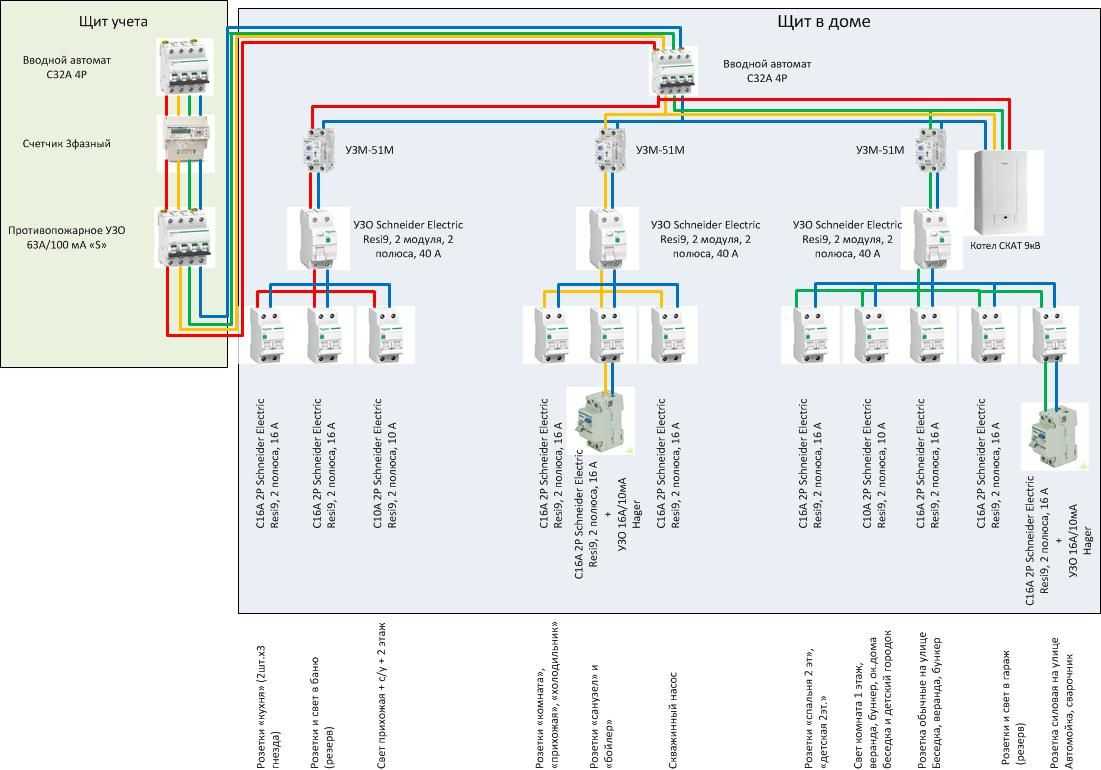

Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)

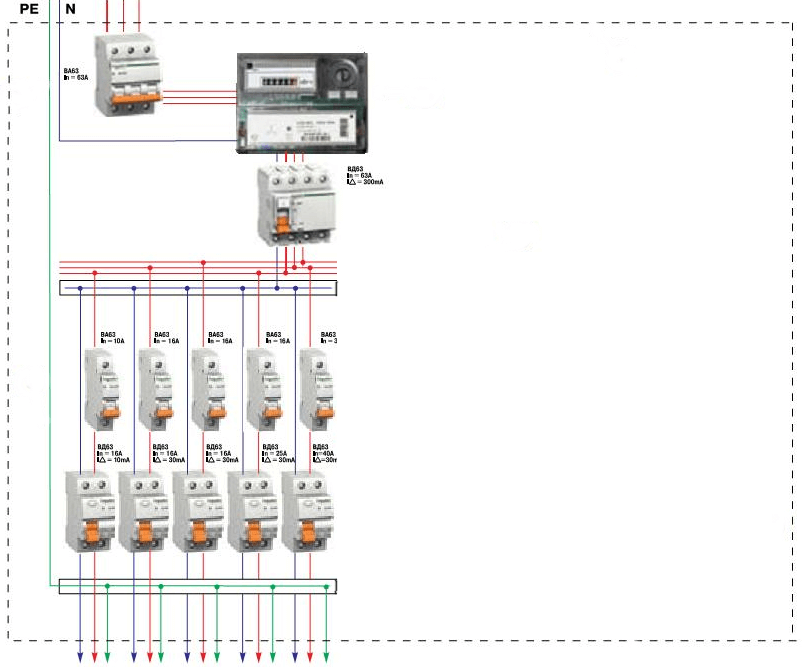

Схема 2. Полная схема распределительного щита частного дома на 380В
Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.
При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.
Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:
Однако прежде, чем его устанавливать, нужно знать, что:
- распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
- распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
- распределительный щит должен соответствовать особенностям электропроводки частного дома.
Основные факторы, которые необходимо учесть:
Тип электропроводки
Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.
Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.
Полная потребляемая мощность. Мощность отдельной групповой линии
Обычно при подключении группы освещения комнат, санузла и коридора в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.
Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.
Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.
Советы при монтаже своими руками
Монтаж трехфазной электропроводки в частном доме выполняется согласно схеме электроснабжения.
Для защиты кабельной сети, а также обеспечения лучшей ремонтопригодности и внешней эстетики вся сеть выполняется скрытым способом. Для этого необходимо предусмотреть гофротрубы или укладку кабеля в специальные канавки на стене – штробы. После окончания электромонтажа их следует замазать на уровне стены штукатурным раствором.
Установка выключателей производится на высоте 1,2 м от уровня пола. Обычно они устанавливаются со стороны дверной ручки. Розетки размещаются на высоте не менее 90 см.
Спуски к ним с основной линии выполнять при помощи монтажных и клеммных коробок. Соединение проводов между собой выполняется методом скручивания жил или с помощью специальных клеммников.
Прокладка электропроводки в частном доме
В приведенном рисунке значения высот размещения розеток приведены ориентировочно.
Преимущества и недостатки трехфазной системы электроснабжения
Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:
- Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
- Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
- При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.
Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.
Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.
Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В
Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.
Подключение по трехфазной схеме
В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.
Вам понадобятся следующие документы:
- Договор с энергоснабжающей организацией.
- Акт осмотра имеющегося электрооборудования.
- Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
- Акт разграничения электрических сетей по балансовой принадлежности.
В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.
Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.
Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.
Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.
При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов
Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более
Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.
Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.
В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.
Документы для подключения
Коротко опишу документы, которые понадобятся для технологического присоединения.
Заявка на подключение (образец). Чтобы подать заявку на технологическое присоединение:
- Перейдите на сайт своей сетевой организации.
- Зарегистрируйтесь в личном кабинете.
- Выберите раздел «Подать заявку на технологическое присоединение» и следуйте инструкциям.
Также ознакомьтесь с памяткой от мэра Москвы.

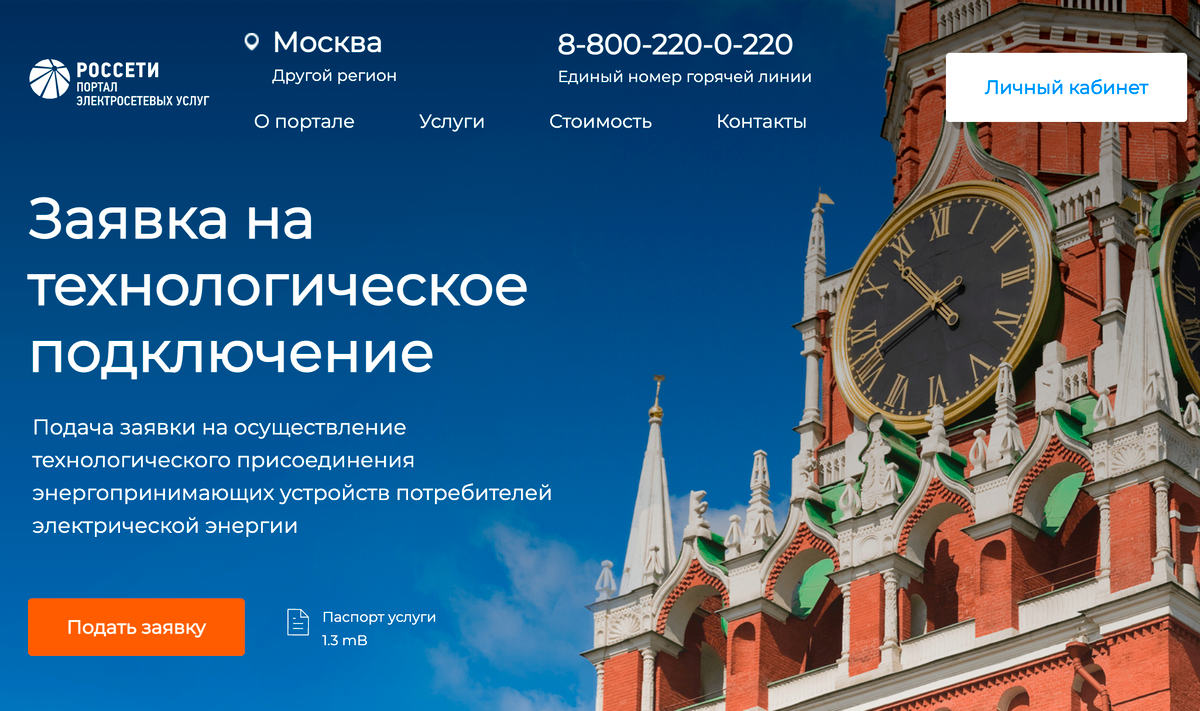

Подать заявку можно на сайте
Перечень и мощность энергопринимающих устройств. В числе прочего при подаче заявки просят перечень устройств и их мощность. Электричество обычно подключают на участок, когда дома даже еще нет, так что это формальный список, который позволяет обосновать необходимость выделения вам 15 кВт. Главное, чтобы в сумме вышло именно столько. Понятно, что все энергоприборы, в том числе зарядки и лампочки, не учтешь.
Перечень и мощность энергопринимающих устройств — образец заполнения
Технические условия на присоединение к электросетям. В них описываются все характеристики будущего подключения, а также обязанности каждой из сторон. ТУ я получил быстро, но их исполнение со стороны сетевой организации затянулось.
Проект системы электроснабжения участка. Этот проект я составил самостоятельно, взяв за образец чей-то проект на строительном форуме «Форумхаус». Отправил его в «Ленэнерго», мне его без проблем согласовали.

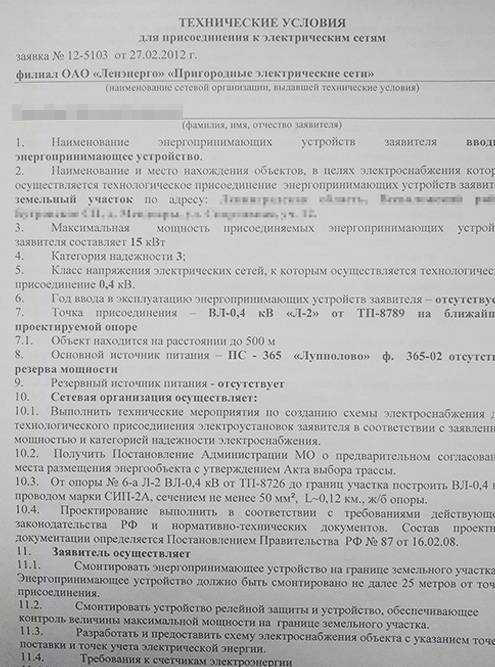

 Технические условия на подключение к электрическим сетям — образец заполнения. Лицевая сторона моих ТУ. Срок действия ТУ обычно составляет два года, затем их можно продлить |

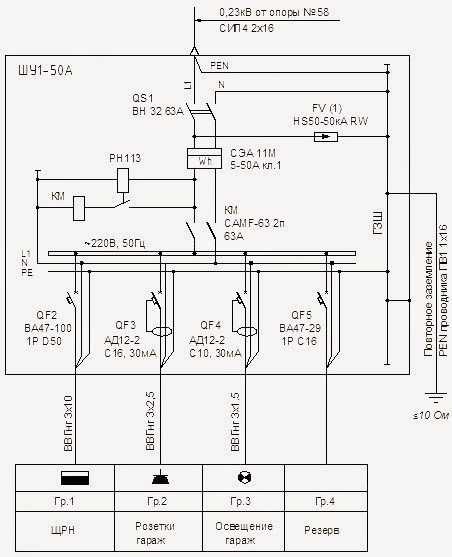

 Утвержденная схема подключения. Ее я делал по образцу типовой |
Технические условия на подключение к электрическим сетям — образец заполнения. Лицевая сторона моих ТУ. Срок действия ТУ обычно составляет два года, затем их можно продлить Утвержденная схема подключения. Ее я делал по образцу типовой

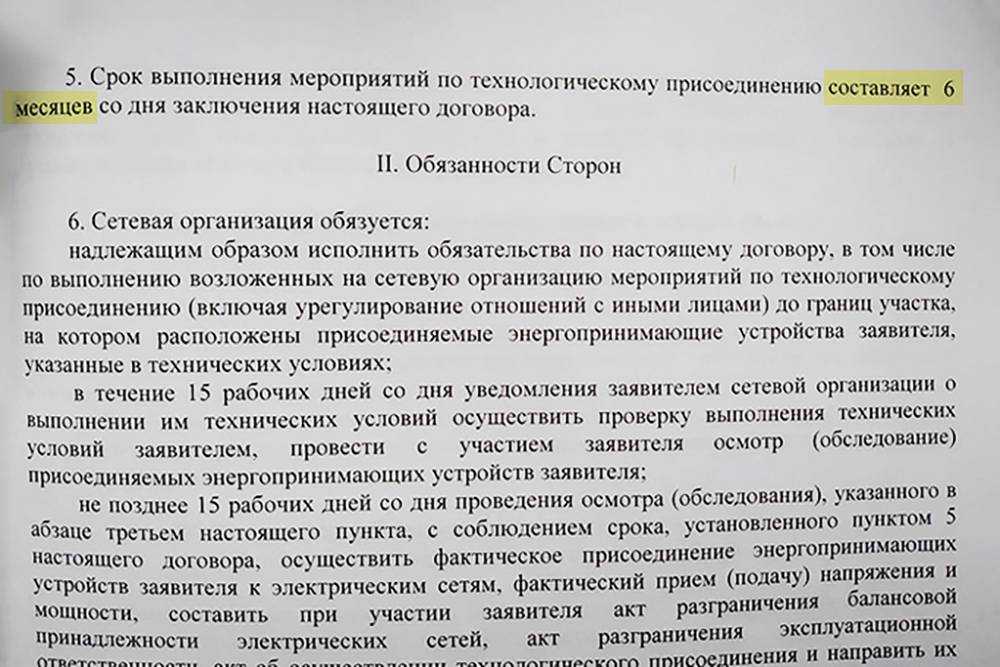

Прописанный в договоре срок выполнения мероприятий по техническому присоединению — шесть месяцев. В моем случае он был нарушен
Сборка электрощита
Входной рубильник и счетчик опечатывают работники электросети, поэтому их располагают в начале щита так, чтобы предоставить такую возможность.
Пошаговая сборка:
- крепление автоматов и УЗО на рейке по составленной схеме;
- подключение элементов к вводному рубильнику с использованием гребенки;
- подсоединение фазных проводов проводами с наконечниками;
- установка и подключение нулевой шины;
- проверка (подтяжка) стыков отверткой;
- включение питания, проверка срабатывания автоматов;
- определение параметров сети с помощью мультиметра.
Перед началом эксплуатации сети 380В убеждаются, что смонтированы и подсоединены все элементы внутренней системы (гнезда, розетки, выключатели).
Последовательность правильного монтажа электрического щита
Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.
Правильная сборка трёхфазного электрощита имеет следующую последовательность:
Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя
Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей
Использовать такое изделие проще, но его стоимость достаточно высока. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.
Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.
Устройство электрического щита
Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:
- Автоматический выключатель (автомат).
- Трёхфазный прибор учёта электроэнергии.
- Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
- Защитный проводник заземления соединяется с общей шиной заземления.

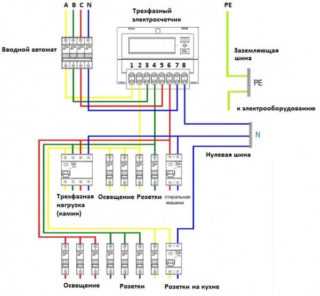

Один из вариантов подключения электрощитка Источник cdn.elec.ru
Преимущества и недостатки трехфазной системы электроснабжения
Для ввода электроэнергии в частный дом, чаще всего пользуются трехфазным питанием, так как оно выигрывает в сравнении с однофазным.
Такое питание может позволить:
- использование трехфазных двигателей и других электроприемников;
- при использовании большого числа электроприборов, существует возможность их распределения на три фазы, таким образом, уменьшая нагрузку на каждую из фаз;
- допускает использование кабеля ввода с меньшим сечением;
- в результате обрыва на одной из фаз, наличие света в доме все равно будет обеспечено;
- значительно уменьшается риск пожаров.
И все-таки, наряду с такими положительными сторонами, имеется и ряд отрицательных моментов:
при трехфазном подведении электроэнергии, габариты электрощитка будут в разы увеличены
Это обусловлено размерами счетчика и устройства защитного отключения;
напряжение 380 вольт способно поразить человека смертельно, в то время как 220В гранично-допустимое безопасное напряжение;
монтажные работы, связанные с проводкой, будут намного сложнее;
особое внимание должно быть уделено проводке общего нуля, поскольку в случае его обрыва в фазах образуется перенапряжение, что неизбежно приведет к выходу из строя всех устройств на этой фазе;
схема проводки содержит намного больше линий, таким образом увеличивается необходимое количество автоматов.
Из чего должен состоять узел учёта?

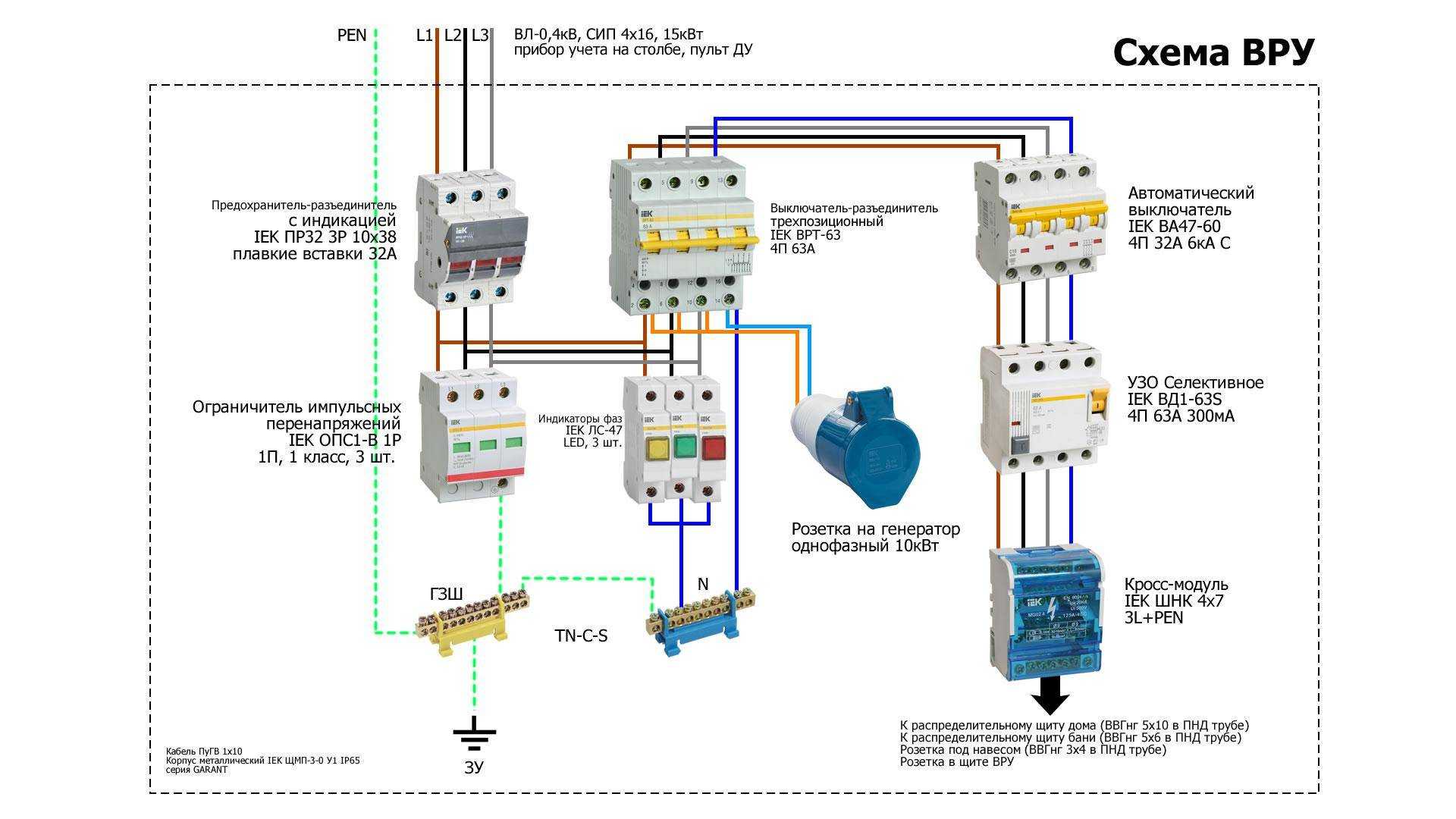

Стандартный узел учёта состоит из щита, вводного автомата с возможностью опломбировки, счётчика и отходящей автоматики. В минимальном исполнении щит должен вмещать 24 модуля.
Номинал вводного автомата и требования к счётчику должны быть указаны в ТУ
Счётчик должен пройти входной контроль сетевой организации. Это означает, что на нём должны быть наклеены специальные пломбы и выдан акт о поверке. Соответственно, потребуется сдать счётчик на поверку. Данная процедура в сетях обычно занимает 10 рабочих дней. Также в продаже бывают уже поверенные счётчики — их можно устанавливать сразу.
Если строительство на участке только предстоит, достаточно минимального количества отходящей автоматики — один трёхполюсный и один однополюсный автомат для розетки. Также мы не рекомендуем ставить сразу дорогой щит, потому что к концу строительства он, вероятней всего, потеряет свой внешний вид.

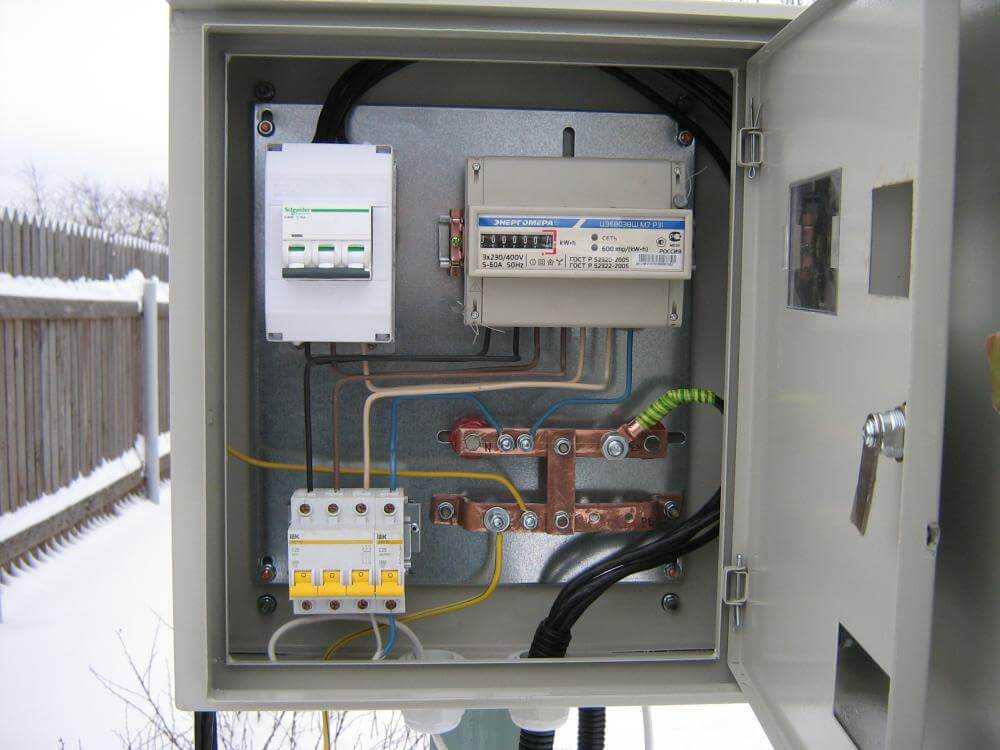

Пример смонтированного нами щита с минимальным наполнением:
Если стройка завершена, то стоит учесть: будет ли генератор, как подключается освещение участка, необходимо ли питание ворот и т.п. Для этих целей потребуется отдельная автоматика. Соответственно, потребуется щит большего размера для её установки.
Ниже пример смонтированного нами щита с дополнительным оборудованием. Установлен реверсивный рубильник для подключения генератора, однофазная силовая и обычные розетки на корпусе щита. Свободное место осталось для контакторов и управляющих реле аккумуляторных батарей, а также дополнительной автоматики (ворота, насос, освещение во дворе).
Зная место установки, наполнение и условия эксплуатации можно определяться с моделью. Если щит постоянно будет на виду, то стоит задуматься о внешнем виде и выбрать специальный пластиковый (в примере выше как раз такой щит). Металлический со временем ржавеет, независимо от стоимости.
Степень защиты щита при установке на улице должна быть не менее IP54.
