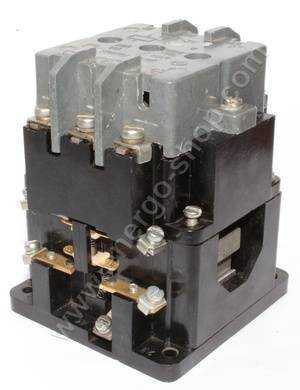

Контакторы электромагнитные

В чём разница между контактором и магнитным пускателем

Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.

Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.

Нормально открытые и закрытые контакты

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо.

Сечение и типы подключаемых проводов указываются в технической документации

Сечение и типы подключаемых проводов указываются в технической документации.

Монтаж приспособления

Монтаж устройства лучше выполнять на твёрдой жёстко закреплённой поверхности в вертикальном положении. Неправильный монтаж зачастую приводит к ложным включениям, выключениям прибора. Ровная поверхность для монтажа не так подвержена сильным толчкам, вибрациям и ударам.

Конец одного проводника загибается в кольцо при соединении с контактным зажимом прибора. Если крепятся два проводника с одинаковым сечением, то концы крепятся по прямой с двух сторон от зажимного винта.

Если подключается медный провод, то концы нужно залудить. Перед подключением проводов из алюминия концы необходимо зачистить надфилем. Никакая смазка устройства не допускается.

Перед работой проверяется исправность подвижных элементов устройства, правильность соединения электрической схемы.

Если дополнительно устанавливается тепловое реле, то нельзя монтировать устройство рядом с тепловыми объектами, чтобы не подвергать его нежелательной нагрузке.

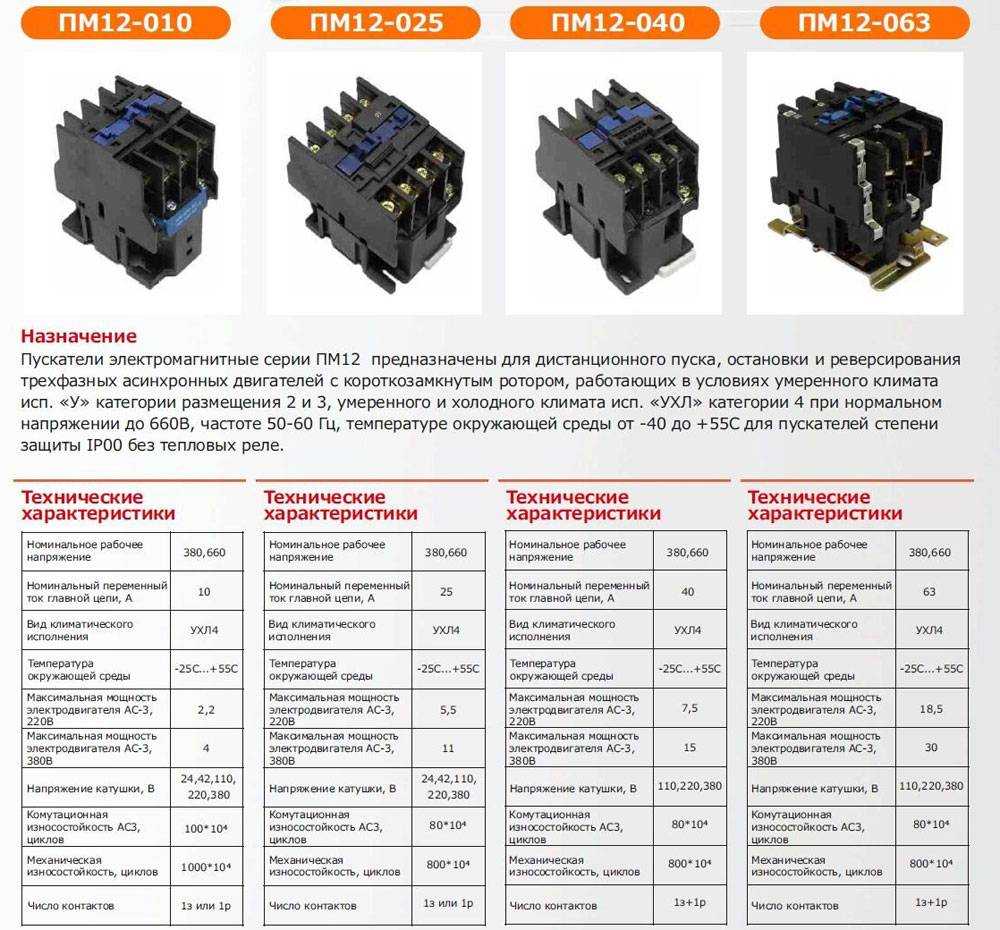

Характеристики и виды пускателей по характеристикам

Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.

Величина (условный габарит) пускателя (контактора)

Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

• нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
• первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
• пускатель 2 величины – до 25 – 32 А
• пускатель 3 величины – до 40 – 50 А
• пускатель 4 величины – до 65 – 95 А
• пускатель 5 величины – до 100 – 160 А
• шестая величина – от 160 А и выше

Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

• 1 – до 2,2 – 7,5 кВт
• 2 – до 11 – 15 кВт
• 3 – до 18 – 22 кВт
• 4 – до 30 – 45 кВт

Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.

Количество контактов (полюсов)

В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.

Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

Дополнительные контактные приставки ПКИ, и др.

Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.

Напряжение электромагнитной катушки контакторов

Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.

Катушки контакторов

Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.

Как заменить катушку контактора?

Иногда в наличии нет контактора с катушкой нужного напряжения, можно не покупать целиком нужный контактор. У многих производителей в продаже имеются катушки под разные напряжения и величины контакторов.

В частности, это относится к IEK, КЕАЗ. Иностранные производители, как правило, делают контакторы неразборными, и отдельно катушки к ним не продают.

Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, поскольку это можно считать расходным материалом. Основные неисправности катушек – обрыв обмотки и деформация корпуса.

Чтобы увеличить срок службы катушек контакторов или электромагнитов, которые находятся продолжительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.

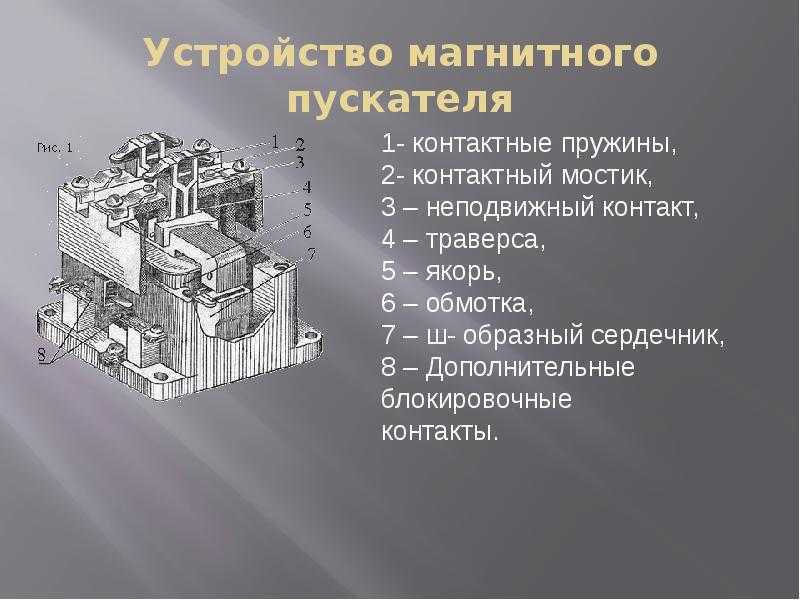

Конструкция и принцип действия

У классических магнитных контакторов есть несколько главных узлов: дугогасительная система, главные и дополнительные контакты, электромагнитная система.

Главные контакты отвечают за включение и отключения электрического тока. Их количество просчитывается исходя из характеристики пускателя. Главной особенностью их работы является подготовленность к частым включениям и отключениям. Если, к примеру, у кулачковых переключателей количество циклов не должно превышать 200, то в контакторах это число может быть более 500. Главные контакты бывают следующих видов:

1. Рычажного (работают по круговой траектории, поворотной);
2. Мостикового (работают по прямой линии).

Любым электромагнитным аппаратам, которые работают с большой силой тока, необходимо иметь специальные дугогасительные камеры. Эти детали способствуют гашению чрезмерной электрической дуги, которая может создавать помехи при работе.

Фото — принципиальная схема пускателя

Электромагнитной системой производится непосредственное управление другими механизмами. Независимо от типа, магнитная система помогает включать и отключать кинематическую схему другого (ведомого, управляемого) устройства. Она состоит из металлического сердечника, рабочей катушки и разнообразных соединяющих элементов. Данная часть устройства является наиболее хрупкой, именно от неё зависит качество и скорость работы.

В основном, низковольтные и высоковольтные пускатели рассчитаны на включение якоря в работу

Обратите внимание, внутри корпуса также как и снаружи присутствуют крепления. Этими защелкивающими деталями якорь контактора удерживается в определенном положении, образовывая замкнутую структуру

Это гарантирует бесперебойность работы.

Также контроль за работой системы осуществляют специальные пружины, которые можно отключить, если перестать подавать на них ток. Эти индивидуальные защелки иногда могут отключаться в зависимости от собственного веса.

Фото — импортные пускатели

Помимо основных элементов, пускатели также содержат дополнительные – это дроссели и т. д. Они нужны для управления отдельными основными контактами и для передачи блокирующего сигнала в контролируемые системы, например, сигнализация или освещение. В основном такие контакты воздействуют прямолинейно и выполнены по мостиковому типу. Они способны контролировать дополнительно ток свыше 20 ампер.

При воздействии дуги с этим блоком, она не исчезает полностью. При помощи специальных решеток, поток направленных частиц разбивается на множество небольших потоков, благодаря чему при поступлении тока на рабочие части, дуга сводится к нулю.

Фото — схема действия быстродействующего контактора

Схемы подключения потребителя через модульные контакторы

В зависимости от типа оборудования предусмотрены несколько вариантов коммутации с помощью рассматриваемого устройства. Наиболее используемыми являются:

Пример каждой схемы приведен на следующих ниже изображениях:

На данной схеме, управление производится кнопками «Пуск» и «Стоп». От перегрузки электродвигатель защищен тепловым реле. Для предупреждения разрушительного действия токов короткого замыкания, в цепи предусмотрен автоматический выключатель.

Следующая схема изображает подключение электродвигателя с возможностью реверса (вращения вала в одну или другую сторону по выбору оператора). Такая функция необходима довольно часто, например, на подъемных установках или сверлильных станках.

Здесь также присутствуют средства защиты — автоматический выключатель и тепловое реле. Однако вместо одного коммутирующего устройства, устанавливаются два. Как известно, чтобы изменить направление вращения двигателя, необходимо поменять местами две фазы. Эту функцию и выполняет второй модульный контактор, у которого чередование фаз изменено.

Реверсивная схема подключения электродвигателя с использованием двух МК

Следующая схема демонстрирует подключение однофазного потребителя. В данном случае это электрический насос, хотя может быть и осветительная сеть или конвектор (принцип от этого не меняется).

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

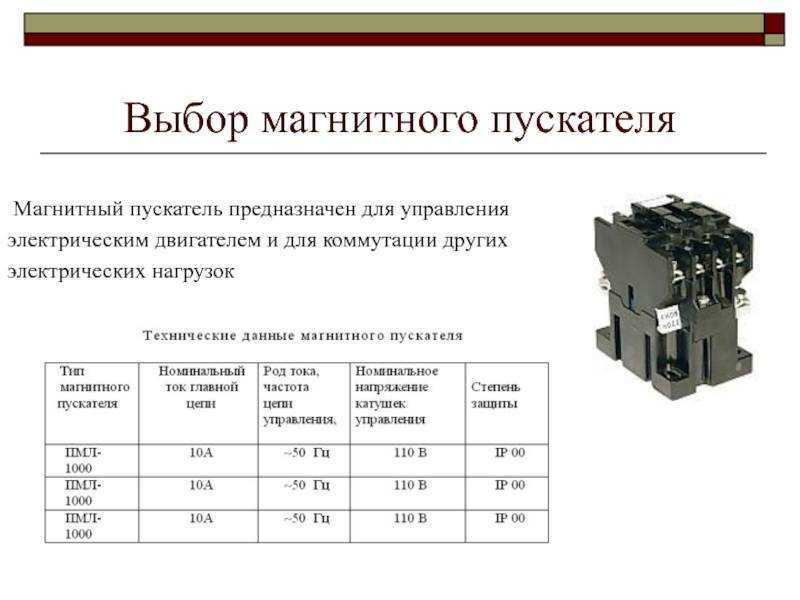

Условия выбора контакторов и магнитных пускателей

Выбор рассматриваемых аппаратов производится проверкой на соответствие по следующим условиям:

• по номинальному напряжению аппарата и сети: Uном.апп ≥ Uном.сети ;
• по номинальному току: Iном.апп ≥ Iном.сети ;
• по количеству необходимых главных и вспомогательных контактов;
• по способности к работе в заданных категориях применения: для отдельных категорий (АС-1…4, ДС-1…5) установлены кратности к рабочим токам ( Iном.р ) (в прерывисто-продолжительном, продолжительном, повторнократковременном и кратковременном режимах работы при характерных условиях применения (номинальное рабочее напряжение, род тока, ПВ, категория применения и др.) такие токи должны быть установлены изготовителем), при которых аппарат должен работать на включение и отключение, и сравниваемые с наибольшими токами цепи в нормальном режиме эксплуатации; например, при выборе аппаратов для управления электродвигателями в категориях АС-3 и АС-4 при Iном.р > 17 проверяются  условия: нормальные коммутации 6Iном.р > Iпуск.дв , редкие коммутации(см. п. 2.10, 2.14 ГОСТ 11206-77);
• по допустимой частоте включений в час (по ГОСТ 11206-77): классы аппаратов 0,3; 1; 3; 10; 30, соответствуют частоте включений в 1 ч (не более) 30, 120, 300, 1 200, 3 000.

Технические характеристики ряда контакторов и магнитных пускателей приведены в таблице 1.

Таблица 1 – Параметры контакторов и магнитных пускателей

Производитель, обозначение	Номинальное напряжение контактов, В	Номинальный ток контактов, А	Номинальный рабочий ток, А (условия)	Напряжение катушки управления, В	Количество и типы контактов (З ‒ замыкающий, Р ‒ размыкающий)
Переменного тока
ЧЭАЗ КТ 6052 (6053)	380	630	– (допускает ПВ = 40%)	110, 127, 220, 230, 380, 400, 415, 440, 500 (50 Гц)	главные: 2«З» (3«З»); вспом-е: 2«З», 2«P»
ЧЭАЗ КТ 6054 (6055)	380	400	– (допускает ПВ = 40%)	110, 127, 220, 230, 380, 400, 415, 440, 500 (50 Гц)	главные: 4«З» (5«З»); вспом-е: 2«З», 2«P»
ЧЭАЗ КТ 6062 (6063)	400	1000	–	110, 127, 220, 230, 380, 400, 415, 440, 500 (50 Гц)	главные: 2«З» (3«З»); вспом-е: 2«З», 2«P»
ЧЭАЗ КПМ1-009	220, 380, 690	9	4,5 (АС-2), 9 (АС-3), 3 (АС-4) (при 220,380 В); 3, 6, 2 (АС-2,3,4) (при 690 В)	24, 36,40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500	главные: 3«З» или 4«З» или 2«З» + 2«Р»; вспом-е: 1«З» + 1«Р»
DEKraft КМ-103	400	9, 12, 18, 25, 32, 40, 50, 65, 80, 95 (АС-3, 400В)	кроме ряда номинальных: 3,5; 5; 7,7; 8,5; 12; 18,5; 24; 28; 37; 45 (АС-4, 400В); 6,6; 8,9; 12; 18;21; 34; 39; 42; 49; 55 (АС-3, 690В); 1,5; 2;3,8; 4,4; 7,5; 9; 12; 14; 17,3; 21,3 (АС-4, 690В)	220	главные: 3«З»; вспом-е: 1«З» + 1«Р»
КЭАЗ ПМЛ-8500-400А (контакторы)	400	400	400(АС-3, 400В); 303(АС-3, 690В); 450(АС-1, 400В); 120 (АС-4, 400 В)	220	главные: 3«З»; вспом-е: 1«З» + 1«Р»
КЭАЗ ПМЛ-9100Д-800А	400	800	800(АС-3, 400В); 486(АС-3, 690В); 1000 (АС-1, 400В); 295 (АС-4, 400 В)	220	главные: 3«З»; вспом-е: 1«З» + 1«Р»
КЭАЗ ПМЛ-1230Д-16А (пускатели)	400	16	16 (АС-3, 400В); 10 (АС-3, 690В)	220	главные: 3«З»; вспом-е: 1«З»
КЭАЗ ПМЛ-3230-40А (пускатели)	400	40	34 (АС-3, 400В); 21 (АС-3, 690В)	380	главные: 3«З»; вспом-е: 1«З» + 1«Р»
КЭАЗ ПМЛ-4230-63А (пускатели)	400	63	53 (АС-3, 400В); 43 (АС-3, 690В)	380	главные: 3«З»; вспом-е: 1«З» + 1«Р»
КЭАЗ ПМЛ-5220Д-100А (пускатели)	400	100	86 (АС-3, 400В); 56 (АС-3, 690В)	220	главные: 3«З»; вспом-е: 1«З» + 1«Р»
КЭАЗ OptiDin МК63-6340 (на 3 модуля)	400	63	–	24 DC	главные: 4«З»
КЭАЗ OptiDin МК63-2522 (на 2 модуля)	400	25	–	230	главные: 2 «З»; 2 «Р»
КЭАЗ OptiDin МК63-2020 (на 1 модуль)	230	20	–	230	главные: 2 «З»
Постоянного тока
ЧЭАЗ КМ 1100	40	40	–	24	главные: 1 «З»
ЧЭАЗ КМ 4111	80	160	–	20, 24, 40, 48, 80	главные: 1«З» + 1«Р»; вспом-е: 1«З»
ЧЭАЗ КМ5102В	220	250	–	110, 220	главные: 1 «З»; вспом-е: 1«Р»
ЧЭАЗ КПВ 604 (605)	220	250 (630)	– (ДС-3)	24, 48, 75, 110, 220	главные: 1 «З»; вспом-е: 1«З»+1«Р» или 2«З»+1«Р» или 2«З»+2«Р»
ЧЭАЗ МК2-20Б	220	63	– (кратковременный режим)	48, 110, 220	главные: 2 «З»

Просмотров: 60

Схемы подключения контактора

Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение

При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики

Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.

Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.

При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания. Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства

Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять

А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.

Конта́ктор (лат. contāctor «соприкасатель») — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

Наиболее широко применяются одно- и двухполюсные контакторы постоянного тока и трёхполюсные контакторы переменного тока. К контакторам из-за частых коммутаций (число циклов включения-выключения для контакторов разной категории изменяется от 30 до 3600 в час) предъявляются повышенные требования по механической и электрической износостойкости. Контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасящую систему, систему блок-контактов (вспомогательные контакты, переключающие цепи сигнализации и управления при работе контакторов). В отличие от автоматических выключателей контакторы могут коммутировать только номинальные токи, они не предназначены для отключения токов короткого замыкания.

Управление контактором осуществляется посредством вспомогательной цепи, обычно переменного тока, проходящего по катушкам контактора, напряжением 24, 42, 110/127, 220 или 380 вольт. Для обеспечения безопасности при обслуживании контактора величина оперативного тока должна быть значительно ниже величины рабочего тока в коммутируемых цепях. Контактор не имеет механических средств для удержания контактов во включенном положении, при отсутствии управляющего напряжения на катушке контактора он размыкает свои контакты. Для удержания контактов в рабочем положении применяется схема «самоподхвата» с использованием пары нормально-открытых контактов или постоянно существующий потенциал, например, напряжение с выхода ПЛК.

Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В и токах до 1 600 А. Для использования в качестве контактора могут применяться управляющие реле (англ. control relay ), имеющие нормально открытые пары контактов.

Основные области применения контакторов: управление мощными электродвигателями (например, на тяговом подвижном составе — электровозах, тепловозах, электропоездах, трамвайных и троллейбусных вагонах, на лифтах), коммутация цепей компенсации реактивной мощности, коммутация больших постоянных токов.

Зачем нужен модульный контактор в щитке? Использование в электрике

Любую электрическую цепь рано или поздно приходится размыкать. Причины для этого могут быть разными, а вот способов не так уж и много. Классический рубильник отлично справляется с поставленной задачей, но когда делать это приходится часто, об удобстве такого способа можно забыть.

Контактор гораздо лучше подходит для выполнения подобной задачи. Во-первых, он способен смыкать и размыкать электрическую цепь по несколько тысяч раз в час. Во-вторых, делать это он позволяет на расстоянии, т. Ну, и самое главное, контактор способен полностью автоматизировать весь этот процесс.

Чем отличается контактор от магнитного пускателя

Как уже было сказано, основным назначением контактора является частое или просто регулярное включение и отключение электрических цепей.

Зачем он нужен? Возможность делать это дистанционно позволяет использовать контактор в таких сферах как коммунальное хозяйство (уличное освещение, работа лифтов, системы вентиляции, отопления и подачи воды), промышленность и строительство (практически любые виды электрооборудования), транспорт (работа троллейбусов и трамваев, электропоезда), и даже бытовая сфера (в домах и коттеджах для автоматизации работы коммуникаций). Некоторые виды контакторов имеют свое строго регламентированное назначение. Взять, к примеру, электромагнитный пускатель. Зачем он нужен для щитка и чем отличается с контактором?

Некоторые зачастую просто путают контактор и магнитный пускатель, хотя принципиальная разница между ними есть. Магнитный пускатель является разновидностью контакторов, служащей одной конкретной цели — он запускает двигатели переменного тока.

А вот контактор в отличие от пускателя может использоваться не только для силовых сетей, но и осветительного оборудования и т. В этом плане электромагнитный пускатель имеет более простое внутреннее устройство, в нем может не быть дугогасительных камер. Зато он имеет компактные габариты, лучше защищен от погодных условий и может служить для пуска двигателей даже под открытым небом.

Еще одна полезная разновидность контакторов — это тепловое защитное реле. Его назначением является защита электродвигателей от возможного перегрева.

Таковым может быть обрыв одной из фаз или какие-либо другие причины. Тепловое защитное реле пропускает электрический ток только в охлажденном состоянии, а в случае нагрева биметаллической пластины цепь разрывается. При этом нужно помнить, что тепловое защитное реле срабатывает с задержкой во времени, поэтому не может служить защитой от токов короткого замыкания.

Номинальный рабочий ток рабочего контактора

Работа любого контактора заключается в следующем: группа подвижных контактов смыкается и размыкается с неподвижными контактами, тем самым, пропуская или не пропуская электрический ток. То есть по принципу работы это классический переключатель, хотя у него есть и ряд своих особенностей. Во-первых, в целях безопасности нормальное положение контактов — разомкнутое.

Никаких механических средств для удержания контактов во включенном положении просто не существует. Подается управляющее напряжение — контакты смыкаются, напряжения нет — подвижные контакты автоматически размыкают цепь. Во-вторых, к такому виду переключателей, как контактор, предъявляются высокие требования в плане механической стойкости и электрической безопасности. Отсюда и наличие дополнительных элементов в конструкции, о которых речь пойдет ниже.

Конструкция

Разумеется, основой является контактная система, представляющая собой две группы — подвижных и неподвижных контактов. Сюда же можно приписать вспомогательные контакты, отвечающие за систему управления и сигнализации. Вторым важным элементом контактора является электромагнитная система, состоящая из катушки с сердечником. Таким образом контактор отличается от обычного реле.

В общем-то, это и есть элемент дистанционного управления, поскольку именно сюда подаются управляющие токи. Не менее важным элементом конструкции являются дугогасительные камеры, которыми оснащены силовые контакты. Именно дугогасительная система при размыкании контактов гасит возникающую электрическую дугу. Все это делает контактор не просто двухпозиционным аппаратом, а надежным, безотказным и долговечным электромеханическим устройством.

Принцип работы контактора

Внешне контактор представляет собой  катушку проводов, внутри которой расположен сердечник, или цилиндр,  подсоединенный механическим образом к электрическим контактам замыкания и  размыкания. Контакты замыкания замыкают цепь, по которой течет ток, а контакты  размыкания, наоборот, размыкают ее, останавливая ток. Тонкостенный каркас из  меди или стали обеспечивает механическую прочность катушке и оптимальные  условия для охлаждения элементов прибора.

Работа контактора основана на двух  противоположных действиях. На электромагнитную катушку подается напряжение,  после чего сердечник, под действием магнитного поля, начинает двигаться вверх,  и цепь замыкается, что приводит к появлению в цепи тока и включению  электродвигателя или другого подключенного оборудования. После отключения  подачи электроэнергии благодаря системе пружин сердечник принимает свое  первоначальное положение, основная цепь размыкается, и электрооборудование  отключается.

Включение и отключение контактора производится посредством кнопочного  устройства с двумя кнопками – «Пуск» черного цвета и «Стоп» красного. При  нажатии на кнопку «Пуск» контакты, присоединенные к кнопке, замыкаются, а при  нажатии на кнопку «Стоп» – размыкаются. Замыкание контактов приводит к подаче  напряжения на катушку контактора и замыканию в ней силовых контактов, которые  остаются во включенном состоянии, даже после того как кнопка возвращается в  исходное положение – благодаря вспомогательным блок-контактам.

Существует принципиальное отличие в  названиях цепей, участвующих в работе системы.   Катушка получает питание от цепи управления, напряжение в которой  может быть самым разным – чаще всего 230 В. В свою очередь цепь, в которой  замыкается контакт, называют силовой цепью, так как она пропускает ток  большей силы, чем ток в цепи управления.
