Устройство и принцип действия контактора
Коммутация ( от лат. сommutatio — перемена ) – переключение электрических цепей
Контактором называется электромагнитный аппарат дистанционного действия,
предназначенный для частых переключений силовых электрических цепей.
Контакторы предназначены для выполнения следующих основных операций по управлению судовыми электроприводами:
1. пуск и остановка;
2. изменение скорости;
3. изменение направления вращения ( реверс );
4. электрическое торможение двигателей.
На судах контакторы работают в тяжелых условиях: при повышенной вибрации,
сотрясениях, ударах и наклонах, высокой влажности и колебаниях температуры.
Поэтому к конструкции контакторов предъявляются повышенные требования: про-
стота устройства, износоустойчивость, влаго- и нагревостойкость, брызго- и водозащи-
щенность, способность устойчиво работать при кренах и дифферентах.
Контакторы классифицируются по таким основным признакам:
1. по роду тока – на контакторы постоянного, переменного и постоянно-перемен-
2. по числу полюсов ( контактов ) – одно-, двух- и трехполюсные;
3. по положению главных контактов – с замыкающими, размыкающими и теми и
4. по номинальному току главных контактов ( в зависимости от типа и величины
контактора ) и др.
К основным системам контакторов относятся:
1. главных контактов;
2. вспомогательных контактов;
Рассмотрим эти системы подробней.
Рассмотрим устройство и принцип действия контактора, изображенного в упрощен
ном виде ( рис. 9.35 ).
Система главных контактов состоит из двух главных контактов — неподвижного 1 и подвижного 2.
Система вспомогательных контактов включает в себя подвижный контакт 4 и не-
подвижные контакты 10-11 и 12-13.
В электромагнитную систему входят сердечник 6 с катушкой 7 и якорь 5.
Дугогасительная система, для упрощения объяснения, на рис. 9.35 не показана, но
ее устройство и принцип действия объясняются ниже.
В исходном положении ( рис. 9.35, а ) катушка 7 обесточена, отключающая пружи
на 9 притягивает нижнюю часть якоря к изоляционной плите 14.
Главные контакты 1 и 2 разомкнуты, а контактная пружина 3 сжата между верхней частью якоря и контактом 2 с небольшим усилием.
Подвижный контакт 4 замыкает вспомогательные контакты 10 и 11, два других та-
ких контакта 12 и 13 разомкнуты.
Рис.9.35. Электромагнитный контактор: 1 – неподвижный контакт; 2 – подвижный контакт; 3 — контактная пружина; 4 – подвижный вспомогательный контакт;
5 – поворотный якорь; 6 – сердечник электромагнита; 7 – катушка электромагнита; 8 – гибкая перемычка; 9 – отключающая пружина; 10-11, 12-13 — неподвижные контакты; 14 – изоляционная плита ( основание )
Если на катушку 7 подать напряжение, катушка создаст в сердечнике 6 магнитный поток. В результате якорь 5 притянется к сердечнику ( рис. 9.35, б, в ). При этом подвиж-
ный контакт 2 замкнется с неподвижным контактом 1, контакты 10-11 разомкнутся, а 12-13 замкнутся.
На рис 9.35, б показано промежуточное положение якоря, при котором между
нижней частью якоря и сердечником сохраняется воздушный зазор. В этом положении от-
ключающая пружина 9 растянута не полностью, а контактная пружина 3 сжата не полно-
стью, и поэтому сила давления контакта 2 на контакт 1 невелика.
На рис. 9.35, в показано конечное положение якоря, при котором нижняя часть якоря плотно прижата к сердечнику ( нет воздушного зазора ), а контактная пружина 3 заставляет подвижный контакт 2 плотно прижаться к неподвижному 1.
При снятии питания с катушки 7 магнитный поток в сердечнике исчезнет и якорь 5 под действием отключающей пружины 9 и собственного веса отпадет от сердечника. При
этом главные контакты 1 и 2 разомкнутся, а вспомогательные переключатся: контакты 10-11 замкнутся, а 12-13 разомкнутся ( рис. 9.35, а ).
Основное назначение контактной пружины 3 состоит в том, чтобы обеспечить не-
обходимое по условиям эксплуатации нажатие подвижного контакта 2 на неподвижный 1. Кроме того, она выступает как амортизатор, смягчая удар подвижного контакта по непод-
вижному при включении контактора.
Степень сжатия регулировочной пружины можно изменять при помощи регулиро-
вочной гайки ( на рис. 9.35 не показана ).
В рассмотренном контакторе применена магнитная система с поворотным якорем
( более подробно – ниже ). Осью, на которой поворачивается якорь, здесь служит грань призмы.

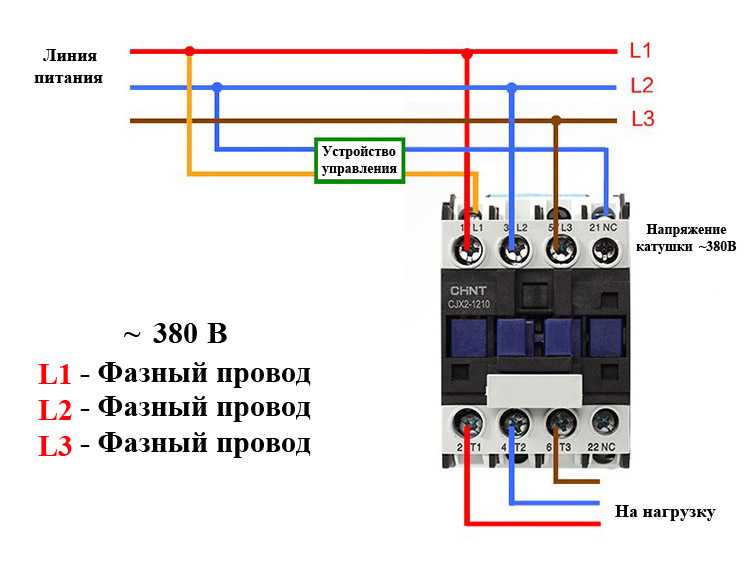

Схемы подключения
Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.
Существует две схемы подключения:
Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.
Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора
Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник
Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования
Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.
Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.
Схема звезда-треугольник
Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.
Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.
Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата
Поэтому между ними устанавливается блокировка
По сути, все будет происходить так – при включении одного, размыкаются контакты у другого
Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.
Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.
Как работает
Пружина силового узла удерживает контакты в разомкнутом состоянии. Когда усилия со стороны якоря становится достаточно для преодоления упругих сил пружины, силовой и коммутационный узлы приходят в движение. Якорь деформирует пружину, одновременно увлекая за собой контакты, — происходит их замыкание. Якорь соприкасается с сердечником катушки и удерживается ее электромагнитным полем. После обесточивания катушки пружина возвращается в исходное состояние вместе с якорем и контактами.
Для нормальной работы контактора на клеммы его катушки подается напряжение строго определенной величины. Для контакторов, используемых в электросетях, это 220 и 380 В. Поэтому надо правильно сделать присоединение катушки к трехфазной сети. Если номинальное напряжение контактора — 220 В, катушка присоединяется к любой из фаз (к фазному напряжению). А если 380 В — между любыми двумя фазами (к линейному напряжению).
Для управления контактором применяется кнопочная станция. Она состоит из двух кнопок:
- нормально разомкнутой для включения;
- нормально замкнутой для выключения.
Схема подключения контактора объединяет дополнительный контакт и кнопочную станцию. Кнопка, предназначенная для включения, и дополнительный контакт соединяются параллельно, и через них напряжение подается на катушку. Нажатие на кнопку включения замыкает цепь катушки. Якорь приходит в движение и замыкает все контакты. Дополнительный контакт делает ненужной для питания катушки кнопку включения. Поэтому после срабатывания контактора ее можно отпустить.
Состояние контактора при этом не изменится. Он останется во включенном состоянии. Но контакты кнопки выключения замкнуты до тех пор, пока кнопка не нажата. Нажимаем на нее — цепь питания катушки разрывается. Магнитное поле исчезает, и контакты под воздействием пружины контактора размыкаются. Цепь питания катушки разрывается еще и по дополнительному контакту. Поэтому кнопку выключения можно отпустить, и это никак не повлияет на состояние контактора.
Конструкция и принцип действия
Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).
Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.
Работа контактора происходит следующим образом:
- После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
- После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
- После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
- Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.
Особенности автоматов некоторых известных марок
Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:
- Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
- Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
- Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
- Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
- Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
- Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
- У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.
Назначение и различие средств коммутации
Назначение коммутирующих устройств может быть разным, этим они и отличаются. Например, контакторы (рис.1) применяются во всех силовых цепях с постоянным или переменным током. Минимальный ток, подлежащий переключению, составляет 100 А, а максимальный показатель достигает 4800 А. Напряжение в главной силовой цепи может достигать 2000 В, поэтому в большинстве случаев контакторы соединяются не с отдельными устройствами, а с целыми группами потребителей.
Магнитный пускатель (рис. 2) в первую очередь предназначен для работы с переменным током, но может работать и с сетями постоянного тока. Их основная функция заключается в дистанционном пуске, остановке или реверсе асинхронных электродвигателей с короткозамкнутым ротором, а также предотвращение их непроизвольного пуска. Кроме того, они используются для реостатного пуска или регулировки оборотов электроустановок с фазным ротором. Магнитные пускатели используются достаточно ограниченно, в сетях с максимальным напряжением до 380 В.
При ответе на вопрос, чем отличается контактор от магнитного пускателя, следует учесть, что коммутация при помощи контактора охватывает практически все электрические цепи, в том числе и сложные схемы. Этим обусловлено широкое применение контакторов и их универсальность. Они идеально подходят для управления мощными двигателями, участками с большими нагрузками и частыми запусками, с напряжением в пределах 660 вольт.
В сложных схемах предпочтительнее использовать пускатель, особенно при наличии множества контрольных, защитных, управляющих и сигнальных цепей. В таких случаях невозможно обойтись лишь вспомогательными контактами, и решить проблему может только магнитный коммутационный прибор. С помощью защелок к пускателю можно подключить дополнительные группы контактов – до 8 единиц. В случае необходимости вместо контактов устанавливается реле времени механического типа. Подобные мероприятия позволяют избавиться от дополнительных реле и обойтись только контактными группами.
Нередко электромагнитные пускатели используются совместно с тепловыми реле, защищающими электродвигатели от перегрузок. Они закрепляются на коммутационной аппаратуре, повышая тем самым надежность всей схемы, за счет уменьшения кабельно-проводниковых соединений. Монтаж готовой системы существенно облегчается, а все элементы располагаются более компактно.
В отличие от пускателей, не во всех моделях контакторов предусмотрена установка дополнительных устройств. Поэтому такие приборы рекомендуется использовать в наиболее упрощенных схемах.
Назначение и устройство
Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.
Так выглядит магнитный пускатель
Магнитные пускатели могут быть двух видов:
- С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
- С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.
Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.
Состав и назначение частей
Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

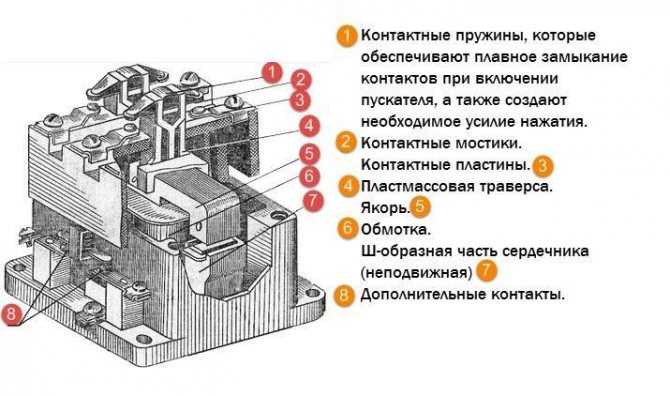

Устройство магнитного пускателя (контактора)
Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.
Принцип работы
В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.
Принцип работы магнитного пускателя (контактора)
При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.
Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.
Читать также: Как разобрать утюг тефаль ultimate 300

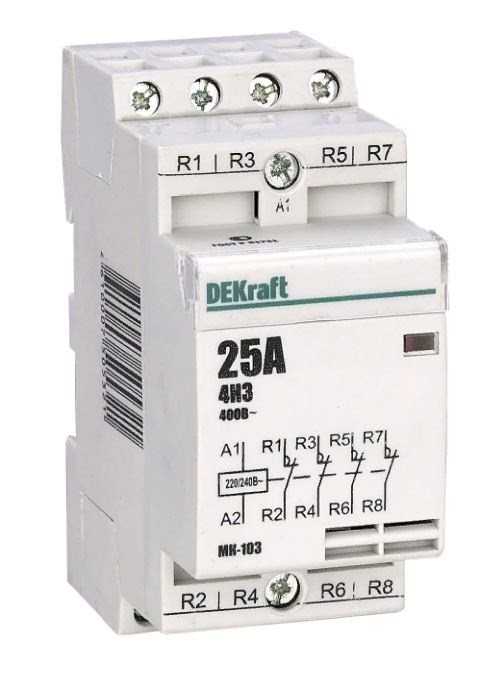

Что такое модульный контактор
Как происходит подача (и размыкание) питания на электроустановки, либо на линии электропередач (разумеется, речь идет о локальной проводке, а не о высоковольтных линиях)? С помощью коммутационных устройств различного типа. Это могут быть штекерные устройства (вилка-розетка), ручные или автоматические защитные включатели, электронные цепи управления. Практично и безопасно использовать устройства дистанционной коммутации: такие, как модульный контактор.
Сразу развеем ложное мнение: такие включатели (переключатели) не являются строго промышленными приборами. Контакторы переменного тока широко применяются в быту. Причем не только в частных домах, но и в квартирах.

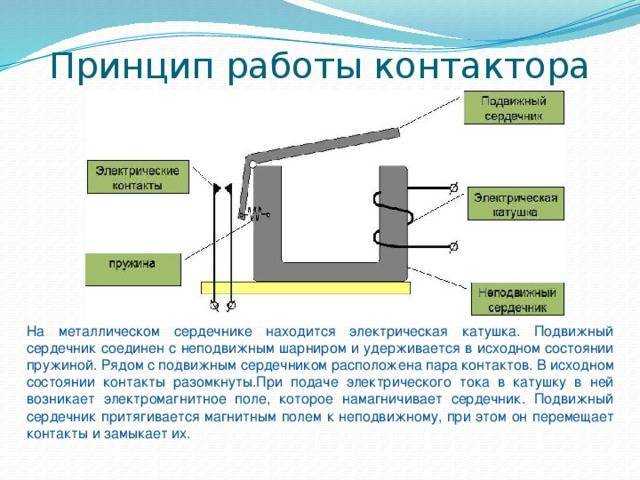

Принцип действия контакторов
Основной деталью контактора, которая сразу же бросается в глаза, является катушка с проводами. Изнутри у нее располагается сердечник, соединенный механически с контактами. Данные элементы осуществляют замыкание или размыкание электрической цепи, создавая течение или, наоборот, прекращая движение тока. Медная или стальная каркасная оболочка придает катушке необходимую жесткость и способствует более эффективному остыванию деталей прибора.
Принцип работы контактора заключает в себе определенные действия противоположного характера. После поступления на катушку напряжения, возникает магнитное поле, под влиянием которого сердечник начинает движение снизу-вверх. В результате, происходит замыкающее соединение цепи и возникновение тока, приводящего в движение подключенное электрооборудование. Когда движение электричества прекращается, сердечник, под воздействием пружинной системы, возвращается к своему начальному состоянию. В результате, цепь размыкается и электрооборудование выключается.
Функция включения-выключения контакторного устройства состоит в действии специального кнопочного мини-аппарата с кнопками ПУСК (черного цвета) и СТОП (красного цвета). При надавливании на каждую из них контакты, соответственно, замыкаются и размыкаются. Потенциал поступает на катушку и происходит замыкание силовых контактов. Они остаются во включенном состоянии даже после возврата пусковой кнопки в первоначальное состояние. Эта функция осуществляется с помощью вспомогательных блок-контактов.
Принцип действия контактора заключается еще и в действии коммутационной схемы, где участвуют две цепи. Первая из них – управляющая, передающая питание на катушку. После замыкания контактов в действие вступает высоковольтная цепь, ток в которой намного выше, чем в управляющей схеме.
Электромагнитные реле
Так же, как контакторы, реле — устройства для коммутации в автоматических электрических цепях — делятся на виды по разным факторам.
По области применения:
- для автоматизированных систем;
- для защитных систем;
- для управления системами.
По виду поступающего параметра:
- реле контроля тока;
- реле контроля напряжения;
- реле контроля мощности;
- реле контроля частоты.
По принципу действия:
- электромагнитные;
- тепловые;
- полупроводниковые и так далее.
По воздействию на управляемую часть:
- контактные;
- бесконтактные.
По виду напряжения управления:
- реле переменного тока;
- реле постоянного тока.
К современным электромагнитным модульным реле предъявляются большие требования: они должны быть надежны и высокочувствительны, обладать быстродействием и селективностью. Избирательность (селективность) важна тем, что при авариях реле способно оставлять в действии целые элементы, отключая поврежденные.
Виды и классификация изделий
Различают два вида контакторов: механические и электромагнитные. Последний вид получил наибольшее распространение благодаря ряду преимуществ, которыми обладает:
- бесшумная работа;
- отсутствие вибрации;
- применимость в цепях постоянного и переменного тока;
- наличие моделей для однофазных и трехфазных сетей;
- компактные габариты, допускающие установку на DIN рейку рядом с другими приборами.
Модульные контакторы выпускаются с разным количеством полюсов, от одного до четырех. Отсюда следует их классификация, как одно-, двух-, трех- и четырехполюсные.
Кроме того, МК могут отличаться по техническим характеристикам, например силе тока, номинальному напряжению, наличию дополнительных контактов. Данная информация указывается на передней панели изделия.
Исполнение электрических классических контакторов
Электрические классические контакторы – они же магнитные пускатели, обычно имеют группы контактов – основную и вспомогательную.
Контактные группы (чаще всего) находятся в нормально разомкнутом состоянии. Только при условии подачи напряжения питания на индукционную катушку прибора, контактные группы прибора изменяют своё состояние.
Три верхних клеммы основной группы служат для подключения входного трехфазного переменного тока, как правило, напряжением не менее 380 вольт. Эта контактная группа оснащена усиленными винтовыми зажимами под маркировкой «L1», «L2», «L3».
Назначения терминалов: 1 — подвод линейного напряжения; 2, 11 — выход под нагрузку; 3, 5 — питание катушки; 4, 6 — вспомогательный; 7 — чувствительность; 8, 9 — кнопки отключения и сброса вручную; 10 — вспомогательная группа
Вторая основная группа клемм, назначенная под питание нагрузки (электродвигателя или другой), расположена в нижней части конструкции прибора и также имеет винтовые зажимы, маркированные «T1», «T2», «T3».

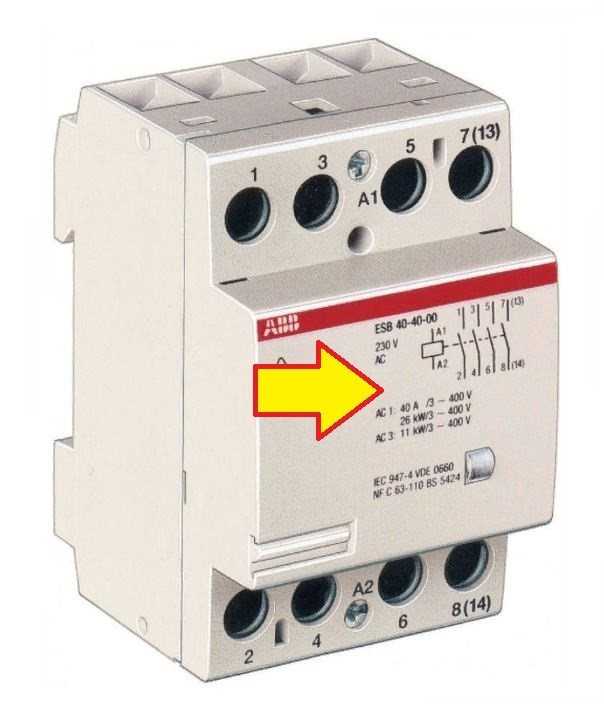

Каждый прибор традиционно маркируется буквенно-цифровой комбинацией символов. Маркировка располагается на корпусе прибора и несёт базовую информацию об устройстве. Например:
А – 26 – 30 – 10
Здесь символом «А» обозначается серия устройства. Далее цифра «26» отмечает номинальный ток (26А) для нагрузки в виде асинхронного электродвигателя.
Цифра «30» обозначает число нормально открытых и нормально закрытых силовых контактов (соответственно 3 и 0). Цифра «10» указывает на число вспомогательных «NO» и «NC» контактов (1 и 0).
Назначение вспомогательной коммутации
Вспомогательные контакты часто используется в составе логической цепи реле или применяются в составе какой-либо другой части схемы управления нагрузкой. Типичное напряжение коммутации здесь 220В переменного тока.

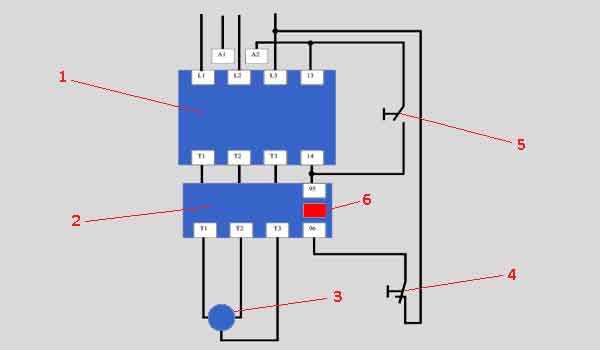

Схема подключения (классика): 1 — магнитный пускатель; 2 — токовое защитное реле; 3 — электродвигатель; 4 — кнопка «СТОП»; 5 — кнопка «ПУСК»; 6 — кнопка сброса аварии
Вспомогательные контактные группы могут иметь разную конфигурацию, в зависимости от модели прибора и производителя. Состояние контактов возможно как нормально закрытое, так и нормально открытое. Обычно имеет место комбинация состояний.
Терминальный набор вспомогательного интерфейса обычно рассчитан под номинальный ток существенно ниже, чем пропускают основные контакты.
Однако механизм вспомогательной группы действует в единой связке с главным механизмом коммутации электрического контактора.
Как правило, маркировка вспомогательных клемм выполняется цифровым кодом. Например, «13» и «14», «82» и «83» и т.п. К этой же категории в какой-то степени относятся и клеммы питания индуктивной катушки электромагнитной системы прибора.
Контактные клеммы питания катушки традиционно имеют маркер «А1» и «А2». На эти клеммы подводится напряжение управления электромагнитным механизмом, обычно по классической схеме (см. выше).
Порядок работы коммутационного устройства
Действие всех коммутационных устройств осуществляется по одной и той же схеме. При отсутствии напряжения, пружина, расположенная в силовом узле, обеспечивает разомкнутое состояние контактов и удерживает их в этом положении.
После появления напряжения создается магнитное поле, направляющее усилие якоря на преодоление упругости пружины. В результате, начинается движение силового и коммутационного узла. Якорь сжимает пружину и в это же время перемещает контакты, приводя их в замкнутое положение. Электромагнитный сердечник катушки удерживает якорный элемент действием своего поля пока в цепь поступает напряжение. Когда ток уже не подходит к катушке, влияние поля заканчивается, и якорь совместно с контактами, усилием пружинного механизма приходит в начальное состояние.
Чтобы магнитный контактор нормально функционировал, к катушечным клеммам должно поступать напряжение, ограниченное строгими рамками. Чаще всего используется 220 вольт для одной фазы и 380 вольт для трех фаз. При использовании сети с тремя фазами большое значение имеет правильное подсоединение контакторной катушки. При номинальном показателе контакторного устройства 220 вольт, ее возможно соединить с любой фазой на выбор, а при 380 В схема подключения трехфазного устройства выполняется к линейному напряжению, между двумя любыми фазами.
Управлять контакторным прибором можно с применением специальной станции с кнопочными переключателями пуска нормально-разомкнутого вида и выключения – нормально-замкнутого вида. Дополнительное подключение еще одного контакта осуществляется параллельным способом с пусковой кнопкой, и по данной цепочке электричество попадает на катушку. Нажатие этой кнопки приводит к замыканию катушечной цепи, якорный элемент начинает свое движение и контакты тоже становятся замкнутыми. Когда контактор срабатывает, кнопка запуска отпускается, поскольку питание катушки обеспечивается посредством дополнительного контакта. При этом, положение всего устройства остается неизменным, то есть, магнитный контактор будет включен.

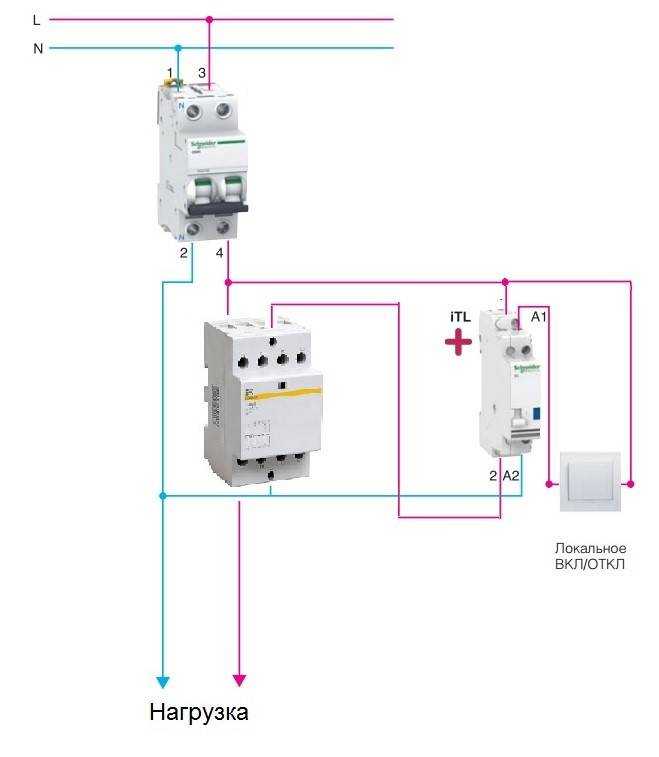

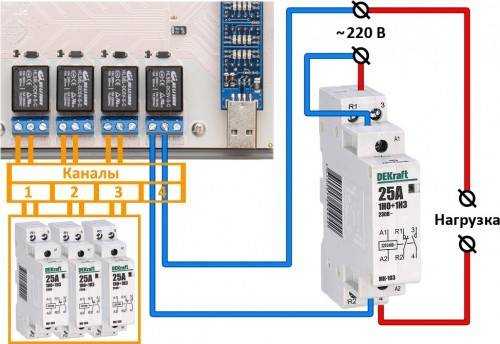

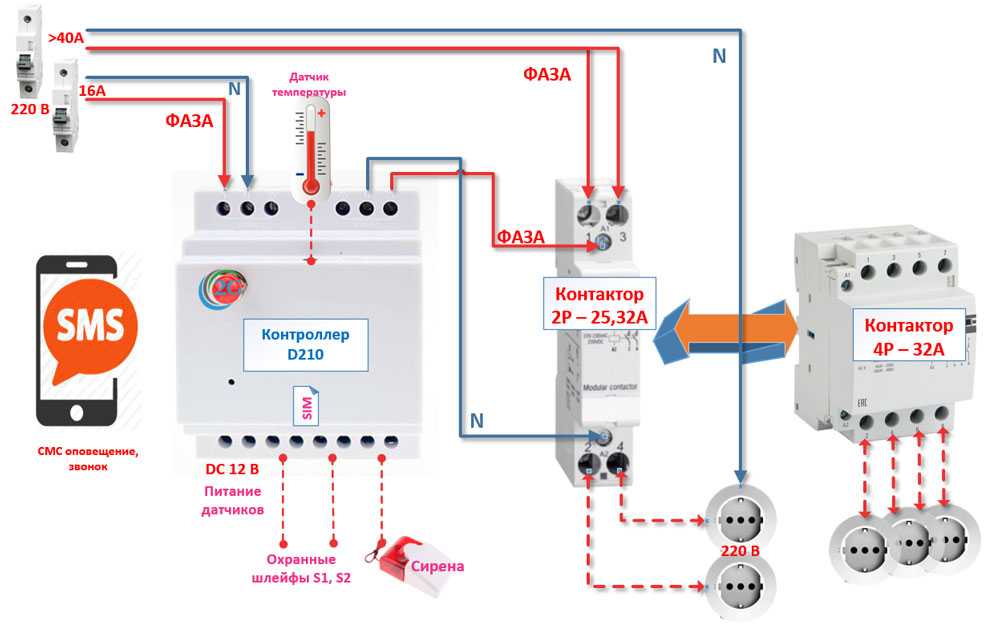

Схема подключения модульного контактора
Универсальных решений не бывает, каждый коммутатор соединяется с силовыми и управляющими линиями в соответствии с рекомендациями производителя. Разобраться в этом несложно, в паспорте и на корпусе устройства обязательно присутствует подробное описание (равно как и меры безопасности).
При этом один и тот же контактор (имеется в виду модель) можно использовать для различных проектов и локальных решений. Для понимания методики разработки, рассмотрим схему подключения коммутатора в режиме кнопочного пускателя для электродвигателя.
Так же точно можно включать мощный электрообогреватель или бойлер для воды. Не имеет значения, будет контактор однофазным, или трехфазным. Принципиально на схему включения влияет лишь количество контактных групп.
