Как работает трансформатор тока

Нюансы диагностики

Гул при работе трансформатора является нормальным, если это специфичные устройства. Только искрение и треск свидетельствуют о неисправности. Часто и нагрев обмоток – это нормальная работа трансформатора. Чаще это наблюдается у понижающих устройств.

Может создаваться резонанс, когда вибрирует корпус трансформатора. Тогда следует его просто закрепить изоляционным материалом. Работа обмоток значительно меняется при неплотно затянутых или загрязненных контактах. Большинство проблем решается зачисткой металла до блеска и новой обтяжкой выводов.

При замерах значений напряжения и тока следует учитывать температуру окружающей среды, величину и характер нагрузки. Контроль подводящего напряжения также необходим. Проверка подключения частоты обязательна. Азиатская и американская техника рассчитана на 60 Гц, что приводит к заниженным выходным значениям.

Неумелое подключение трансформатора может привести к неисправности устройства. Ни в коем случае не подсоединяют к обмоткам постоянное напряжение. Витки быстро оплавятся в противном случае. Аккуратность в замерах и грамотное подключение помогут не только найти причину поломки, но и, возможно, устранить ее безболезненным способом.

Принцип работы трансформатора в режиме холостого хода

Когда на обмотку прибора подают напряжение синусоиды, в ней возникает слабый ток, как правило, не превышающий 0,05-0,1 от номинального значения (это и есть холостой ток). Его создает обмоточная магнитодвижущая сила, именно из-за ее действия в замкнутом магнитопроводном элементе возникают ведущий магнитный поток (обозначается Ф) и рассеивающийся поток Ф1, замкнутый вокруг обмоточного тела. Значение магнитодвижущей силы равно произведению холостого тока на число обмоточных витков.

Ведущий поток создает в приборе две электродвижущие силы: самоиндукционную у первой обмотки и взаимной индукции – у второй. Ф1 продуцирует у первой катушки ЭДС рассеяния. Она имеет очень небольшую величину, ведь создающий ее поток замыкается, по большей части, по воздушным массам, ведущий поток Ф – по магнитопроводу. Поскольку главный поток имеет гораздо большие масштабы, то и генерируемая им для первичной катушки электродвижущая сила тоже имеет намного большее значение.

Важно! Так как подаваемое напряжение имеет вид синусоиды, такие же характеристики имеют главный поток и создаваемые им обмоточные электродвижущие силы. Но по причине магнитного насыщения имеющийся в приборе поток непропорционален электротоку, создающему намагничивание, так что последний синусоидальным не будет

Практикуется замена его реальной кривой соответствующей ей синусоидой с таким же значением. Искажение тока связано с третьей гармонической составляющей (величина, определяемая вихревыми потоками и магнитопроводным насыщением).

Сферы применения

Трансформаторы тока, в тех или иных целях, всегда, активно применяются во всех сферах – промышленной, коммерческой, бытовой и других, где предусмотрена эксплуатация электросети, в частности, высокого напряжения. В тех случаях, когда необходимо преобразование тока, по принципу магнитной индукции, от первичной схемы переменного тока в другую – вторичную. При этом, отличия одной от другой, могут быть самые разнообразные – напряжение, количество фаз, частота и т.д.

В дополнение, защитные устройства, позволяющие подключать приборы и аппараты по гальванической развязке, предотвращают риски, как для потребителя, так и обслуживающего персонала или пользователя. Незаменимы трансформаторы тока для измерения показателей, особенно регулярных или непрерывных.

Виды трансформаторов

Всего есть три основных типа трансформаторов тока:

Сухие – это трансформаторы первичной обмотки, физически последовательно соединены с проводником, который несет измеренный ток, протекающий в цепи. Величина вторичного тока зависит от коэффициента трансформации трансформатора.
Тороидальные трансформаторы — они не содержат первичную обмотку. Вместо этого линия, которая несет ток, протекающий в сети, проводит его через специальное «окно» или отверстие тороидального трансформатора. Некоторые торроидального типа имеют «раздвоенное ядро», которое позволяет им открываться, работать и закрываться, не отключая напряжения цепи, к которой они подключены. Они широко используются для защиты от замыкания в проводке частного дома или квартиры многоэтажки.
Высоковольтные масляные трансформаторы (элегазовые). Эти устройства для нормализации тока используют кабель или шинные передатчики главной цепи первичной обмоткой, их периодичность эквивалентна одному ходу стандартного сухого трансформатора. Они полностью изолированы от высокого рабочего напряжения системы, как правило, присоединены болтами к нагрузочной системе устройства.
Также они могут быть разборные, они же разъемные, встроенные, оптические, и т.д.

Трансформаторы тока и напряжения могут уменьшать или увеличивать текущие уровни от тысячи ампер к стандартному выходу, в зависимости от марки (Circutor, ASK, Schneider Electric, АВВ, Армавир) и типа, они могут быть рассчитаны на 6 кв, 630 кв, 10 кв. Таким образом, малые и точные приборы и устройства управления могут использоваться с КТ, потому что они изолированы от любых линий электропередач высокого напряжения. Есть множество приборов учета, которые используются для трансформаторов тока, начиная с амперметра и ваттметром, и заканчивая специальными выключателями нагрузки, УЗО-автоматами и т.д.

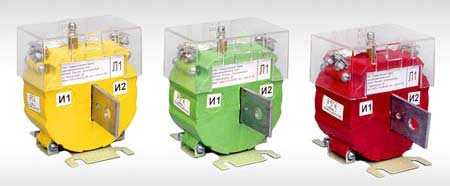

Фото — Трансформаторы тока тор

Режимом холостого хода трансформатора

Режимом холостого хода трансформатора называется режим с разомкнутой вторичной обмоткой. В этом случае напряжение на вторичной обмотке равно индуцируемой в ней ЭДС:

Следовательно,

Таким образом, при разомкнутой вторичной обмотке напряжение на ней пропорционально напряжению на первичной обмотке. В зависимости от числа витков напряжение может быть как больше (трансформатор повышающий), так и меньше (трансформатор понижающий) напряжения

Заказать решение задач по физике

Определение типа трансформатора

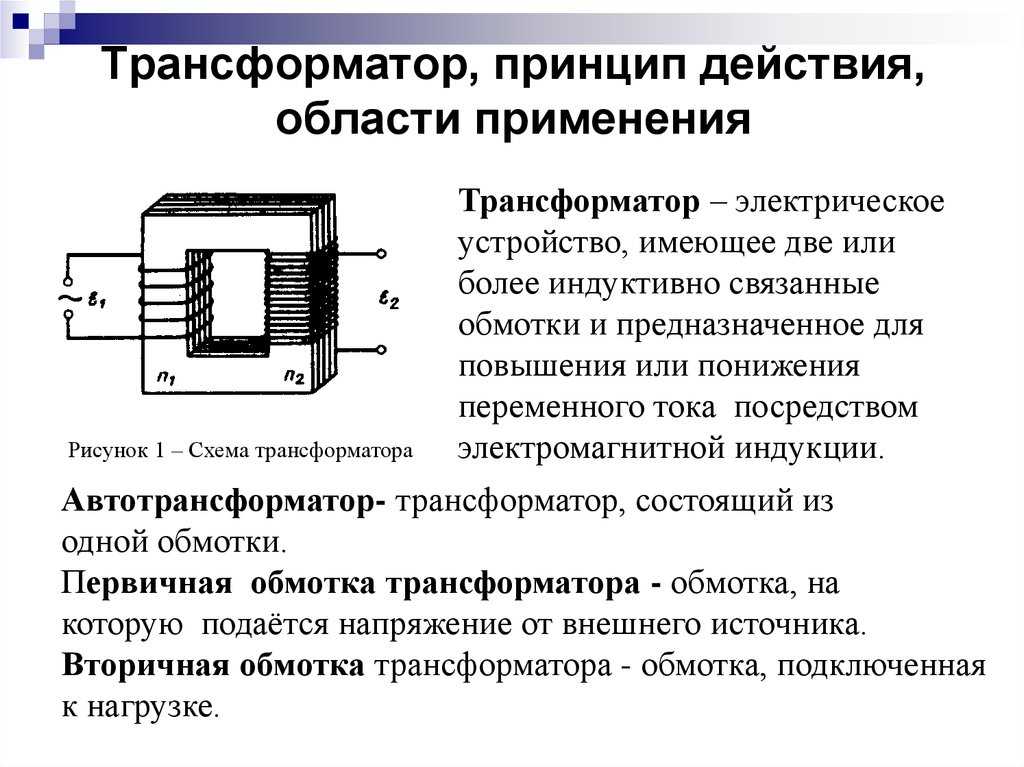

Тип трансформатора определяется коэффициентом трансформации, который равен отношению числа витков первичной обмотки к числу витков вторичной:

В режиме холостого хода отношение действующих значений напряжений на концах первичной и вторичной обмоток трансформатора равно коэффициенту трансформации:

Как видим из формулы, при k > 1 трансформатор будет понижающим, а при k

Включение во вторичную цепь нагрузки приводит к появлению в ней тока. Магнитный поток, создаваемый током во вторичной обмотке, согласно правилу Ленца стремится уменьшить магнитный поток через витки первичной обмотки. Ослабление магнитного потока в сердечнике уменьшает ЭДС индукции в первичной обмотке. Это приводит к тому, что сила тока в ней будет расти до тех пор, пока магнитный поток в сердечнике не достигнет прежней величины. Следовательно, в стационарном режиме работы один и тот же магнитный поток пронизывает обе обмотки.
С учетом того, что , находим

Коэффициентом полезного действия трансформатора называется отношение мощности на нагрузке к мощности, потребляемой первичной обмоткой трансформатора

Так как КПД трансформаторов близок к 100 %, то Кроме того, если нагрузка трансформатора является активной, то Откуда следует, что Во сколько раз при помощи трансформатора увеличивается напряжение, во столько же раз уменьшается сила тока.

Следует отметить, что у трансформатора r режиме холостого хода для мгновенных и амплитудных значений выполняется соотношение
Знак «минус» означает, что напряжения на обмотках находятся в противофазе. Сила тока в первичной обмотке мала вследствие большого индуктивного сопротивления этой обмотки.

Рабочий ход (режим) трансформатора

Рабочим ходом (режимом) трансформатора называется режим, при котором в цепь его вторичной обмотки включена нагрузка с отличным от нуля сопротивлением. В этом случае действующие значения ЭДС, напряжений и токов в первичной и вторичной цепях согласно закону Ома для полной цепи связаны соотношениями:

Режим короткого замыкания

Режимом короткого замыкания называется режим, при котором вторичная обмотка трансформатора замкнута без нагрузки. Данный режим опасен для трансформатора, поскольку в этом случае ток во вторичной обмотке максимален и происходит электрическая и тепловая перегрузка системы.

При работе реального трансформатора всегда имеются энергетические потери, связанные с различными физическими процессами. В первую очередь они обусловлены вихревыми токами (токами Фуко), возникающими в сердечнике при изменении пронизывающего его магнитного потока. Они нагревают сердечник, что приводит к большим потерям энергии и разогреву трансформатора. Для предотвращения перегрева на мощных трансформаторах используется масляное охлаждение.

Для уменьшения тепловых потерь сердечники трансформаторов (магнитопроводы) изготовляют не из сплошного куска металла, а из тонких пластин специальной трансформаторной стали, разделенных тончайшими слоями диэлектрика (пластины покрывают лаком).

Перечислим процессы, приводящие к потерям энергии в трансформаторе: нагревание обмоток трансформатора при прохождении электрического тока; работа по перемагничиванию сердечника;
рассеяние магнитного потока.

Современные трансформаторы имеют очень высокие КПД (до 95—99%), что позволяет им работать практически без потерь.

Рекомендую подробно изучить предметы:

Физика
Атомная физика
Ядерная физика
Квантовая физика
Молекулярная физика

Ещё лекции с примерами решения и объяснением:

Магнитное поле в физике
Вектор индукции магнитного поля
Магнитное поле Земли
Ядерная энергетика в физике
Электрическое поле Земли
Ускорители заряженных частиц
Генератор электрического тока в физике
Электродвигатель в физике

Монтаж измерительных трансформаторов

В ОРУ 110 (220) кВ тяговых подстанций применяют измерительные трансформаторы напряжения типа НКФ-110 (220) и трансформаторы тока типа ТФЗМ-110 (220), которые поставляются под монтаж в собранном виде.

Трансформатор напряжения НКФ-110 (трансформатор напряжения каскадный, фарфоровый) состоит из цилиндрической фарфоровой втулки с трансформаторным маслом, смонтированной на тележке и закрытой металлическим колпаком – расширителем с указателем уровня масла. Первичная обмотка, состоящая из двух одинаковых последовательно соединенных секций, находится внутри фарфоровой втулки и подсоединяется началом к зажиму, расположенному на расширителе, а концом – к тележке (земле). Средние точки секций соединены со своими сердечниками. Вторичную обмотку размещают на сердечнике секции, соединенной с землей. На тележке смонтированы выводы вторичной обмотки, заземляющий болт и рым-болты для подъема трансформатора.

Трансформаторы напряжения НКФ-220 состоят из двух блоков.

Для РУ 6, 10 и 35 кВ трансформаторы тока (типов ТЛМ-6, ТПЛ-10, ТФН-35, ТФЗМ-35 и др.) и напряжения (типов НТМИ-10, ЗНОМ-35 и др.) приходят в собранном виде и смонтированными в комплектные ячейки и блоки распределительных устройств заводом-изготовителем. На подстанции комплектные ячейки монтируют на лежневом основании.

Трансформатор тока типа ТФН-35 состоит из первичной и вторичной кольцеобразных обмоток, помещенных в цилиндрический фарфоровый корпус с трансформаторным маслом. Взаимное расположение обмоток имеет вид восьмерки. Такие трансформаторы выпускают с одним или двумя сердечниками. В металлическом колпаке трансформатора расположены зажимы для переключения секций первичной обмотки, маслоуказательное стекло и предохранительный клапан. Выводы вторичной обмотки расположены в коробке основания корпуса трансформатора, на котором смонтированы заземляющий болт и рым-болты для подъема трансформатора.

Измерительные трансформаторы перед монтажом следует тщательно осмотреть, обращая особое внимание на наличие трещин и сколов фарфоровых изоляторов; отсутствие следов течи из уплотнений бака, фланцев изоляторов, механических повреждений бака; уровень масла по маслоуказателю и его исправность; сообщаемость маслоуказателя и расширителя с корпусом трансформатора. При передвижении во время монтажа маслонаполненных измерительных трансформаторов угол наклона их к вертикальной оси не должен превышать 15°. При передвижении во время монтажа маслонаполненных измерительных трансформаторов угол наклона их к вертикальной оси не должен превышать 15°

При передвижении во время монтажа маслонаполненных измерительных трансформаторов угол наклона их к вертикальной оси не должен превышать 15°.

Измерительные трансформаторы устанавливают на фундаментные и свайные основания, а также монтируют на единых рамах с разъединителями на лежневые основания.

Трансформаторы наружной установки, монтируемые на железобетонных и металлических конструкциях, должны быть установлены по уровню и отвесу с допуском ±5 мм и надежно закреплены.

Работы по монтажу трансформаторов тока и напряжения производятся в следующей последовательности:

доставляют в транспортной упаковке в рабочую зону и разгружают автокраном грузоподъемностью 5…7 т;

распаковывают и очищают от пыли и грязи, протирая фарфоровую рубашку бензином;

проверяют исправность уплотнений, отсутствие течи масла;

замеряют уровень масла и при необходимости доливают сухим маслом с электрической прочностью не менее 45 кВ;

переключают у трансформаторов тока первичную обмотку согласно заданному проектом коэффициенту трансформации;

устанавливают автокраном грузоподъемностью 5…7 т трансформаторы, выверяя с помощью уровня и отвеса опорные конструкции, при этом маслоуказатели блоков НКФ-220 должны быть обращены в одну сторону;

для трансформаторов напряжения НКФ-220 монтируют медные перемычки между выводами ВН блоков;

заземляют корпус измерительного трансформатора через специальный болт заземления на нижнем цоколе;

устанавливают шкафы зажимов для схемной сборки вторичных цепей.

После монтажа испытывают и проверяют электрические характеристики трансформатора, проводят анализ и испытание масла.

Цепи вторичных обмоток трансформаторов тока должны быть замкнуты через приборы, а при отсутствии их закорочены на зажимах трансформаторов. Неиспользуемые вторичные обмотки следует закоротить на трансформаторах тока. Сечение закороток должно быть не менее 2,5 мм 2 .

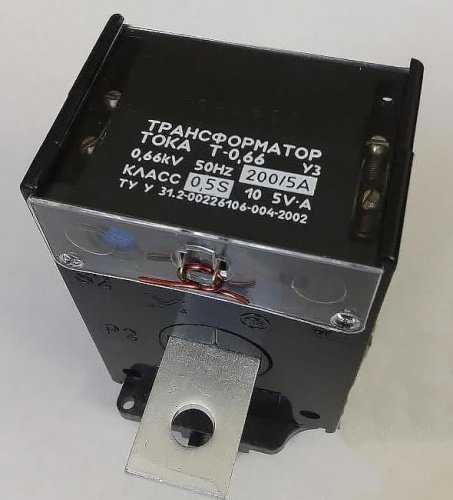

Главные параметры и характеристики

У каждого устройства есть рабочие показатели, включающие такие аспекты, как – максимальная нагрузка, погрешности, предел мощности и другие. Имеют свои индивидуальные характеристики и трансформаторы тока. К ним относятся:

Номинальный ток

Это предельная величина напряжения при которой, может работать устройство. Подразумевается допустимый номинал первичного тока, проходящего по первичной обмотке. Данный показатель указывается в паспорте, обязательно прилагающемся в базовой комплектации. Выделяют стандартный ряд, отображающийся, так же, в маркировке аппаратов.

Существует еще одно понятие – номинал вторичного тока. Зачастую от стандартный – двух величин 1А или 5А. Однако, некоторые производители предлагают выпуск устройств по индивидуальным характеристикам. Но и в этом случае, выбор будет не велик и ограничится двумя показателями 2А или 2.5А.

Коэффициент трансформации

Это соотношение, позволяющее определить, во сколько раз понижается подаваемое напряжение на первичную обмотку, проходящее через обе обмотки, в сравнении с выходящим. Определяется таким образом – показатель тока, поступающего на первичную обмотку, делится на величину, измеренную во вторичной, получают Кт. При этом, первичную обмотку необходимо закоротить – прервать передачу напряжения по цепи. Рассчитывается коэффициент на производстве. Серийный выпуск устройств производится по аналогии. Все показатели указываются в паспорте или в маркировке.

Токовая погрешность

Это процентное соотношение математической разности величин вторичного тока и первичного, к показателю приведенного тока ко вторичной цепи. Включает в себя два понятия – угловая и относительная погрешности. В соответствии с вышеупомянутым законом об электромагнитной индукции, направленные колебания или векторы образуют угол между первичными и вторичными потоками. Рассчитывает показатель по формуле и выражается в минутах.

Относительная погрешность – это математическая разница между величинами первичного и вторичного тока к реальной величине, приведенного тока ко вторичной цепи. Выделяют дополнительное понятие – относительно полной погрешности. Данный показатель подразумевает соотношение геометрической разности, тех же величин, только, в соответствии с мгновенным значением, т.е. замеренным в определенный интервал времени.

Номинальная предельная кратность

Показатель максимального значения кратности первичного тока, при условии, что полная погрешность на вторичной нагрузке не превысит 10%.

Максимальная кратность вторичного тока

Соотношение наибольшего показателя вторичного тока к его номинальной величине, при номинальном значении вторичной нагрузки. Данный показатель формируется насыщением самого магнитопровода, при условии, что дальнейшее возрастание не приводит к увеличению потока.

Один из важнейших показателей. Регламентирован и контролируется нормативной документацией. Согласно ГОСТу – рассчитывается для каждого типа устройств и должен строго соответствовать установленным нормам. Различают 9 основных классов точности для измерительных приборов и два для защитных. В стандарте предусмотрена таблица с точной нормировкой и условными обозначениями. От класса точности устройства будет зависеть, насколько точны будут показатели измерительных устройств.

От чего зависит ЭДС в обмотках трансформатора?

В прошлой статье я указал, что мгновенное значение ЭДС в обмотке трансформатора определяется числом витков ω провода в ней и скоростью изменения магнитного потока dΦ/dt

где ω – число витков обмотки трансформатора,

dФ_В/dt – скорость изменения магнитного потока.

Однако в большинстве случаев нам интересно не мгновенное значение ЭДС, а действующее. Поэтому выведем выражение, определяющее действующее значение ЭДС в обмотках трансформатора. Это можно сделать аналитически проинтегрировав функцию изменения магнитного потока dΦ/dt, либо же путем нахождения среднего значения ЭДС E_cp и коэффициента формы ЭДС k_ф. Я буду выводить выражение вторым способом.

Магнитный поток протекая в сердечнике трансформатора изменяется в соответствии с некоторой периодичной функцией имеет два амплитудных значения максимальное +Ф_m и минимальное –Ф_m, тогда полное изменение магнитного потока за полупериод Т/2 будет иметь значение

Тогда среднее значение ЭДС Е_ср в обмотке трансформатора будет иметь вид

где ω – число витков обмотки трансформатора,

Т/2 – полупериод изменения функции магнитного потока,

f – частота изменения магнитного потока,

Ф_m – амплитуда магнитного потока.

Действующее значение ЭДС и её среднее значение связывает коэффициент формы кривой ЭДС k_ф, тогда действующее значение ЭДС в обмотке трансформатора будет определяться следующим выражением

где k_ф – коэффициент формы ЭДС,

f – частота изменения ЭДС,

ω – число витков обмотки трансформатора,

B – магнитная индукция в сердечнике,

S_c – площадь сечения сердечника трансформатора.

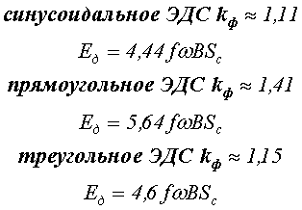

Приведём примеры действующего значение ЭДС для синусоидального, прямоугольного (меандр) и треугольного изменения

Из вышесказанного следует, что при условии постоянства электромагнитной индукции B, ЭДС пропорциональна конструктивным параметрам трансформатора сечению магнитопровода S_c и количеству витков ω. Правильный выбор величины электромагнитной индукции В является одной из ключевых задач при проектировании трансформатора. Кроме того, с ростом частоты f увеличивается ЭДС, поэтому для реализации одинаковой ЭДС с ростом частоты требуются меньшие размеры и вес трансформатора. Данный фактор является основным преимуществом трансформаторов высокой частоты, которые чаще всего применяются в настоящее время.

Эксплуатация

При использовании однофазных трансформаторов технике безопасности отводится особое место. Обусловлено это тем, что устройство находится под высоким напряжением, находящимся на первичных обмотках

При подключении и установке трансформатора в электрические схемы важно соблюдать ряд правил, для исключения поломок и нарушений работы прибора:

Чтобы обмотки не выходили из строя (выгорали), необходимо поставить защиту от короткого замыкания на вторичной цепи;
Необходимо контролировать температурный режим сердечника и обмоток. Желательно установить систему охлаждения, предусматривающую исключение критического повышения температуры при работе.

В случае различной нагрузки от электросети изменяется и её напряжение. Для стабильной работы устройств, получающих энергию, необходимо, чтобы напряжение не изменялось от установленного уровня выше допустимого диапазона. Ввиду этого допускается использование методов регулирования напряжения в сети.

В каком режиме работает трансформатор тока

Работа трансформатора может осуществляться в нескольких режимах. Одним из них является режим холостого хода, при котором вторичная обмотка находится в разомкнутом состоянии. Потребление тока первичной цепью самое минимальное, поэтому он называется током холостого хода. Магнитное поле холостого хода образуется вокруг первичной обмотки. Данный режим считается абсолютно безвредным для трансформатора.

Основным является режим нагрузки, в который трансформатор переходит из режима холостого хода. Во вторичной обмотке начинается течение тока, создающего магнитный поток, направленный против магнитного поля в первичной обмотке. В первый момент значение этого магнитного потока уменьшается, что приводит к уменьшению ЭДС самоиндукции в первичной обмотке.

Поскольку внешнее напряжение, приложенное к генератору, не изменяется, это приводит к нарушению электрического равновесия между приложенным напряжением и ЭДС самоиндукции, а ток в первичной обмотке увеличивается. Соответственно увеличивается и магнитный поток, а также электродвижущая сила самоиндукции. Однако значение тока в первичной обмотке будет выше, чем в режиме холостого хода. Таким образом, сумма магнитных потоков первичной и вторичной обмоток в режиме нагрузки, будет равна магнитному потоку первичной обмотки трансформатора в режиме холостого хода.

В режиме нагрузки, когда появляется вторичный ток, происходит возрастание первичного тока. Это приводит к падению напряжения во вторичной обмотке и его уменьшению. В случае снижения нагрузки, при которой вторичный ток уменьшается, наступает уменьшение и размагничивающего действия вторичной обмотки. Наблюдается рост магнитного потока в сердечнике и соответствующий рост самоиндукции ЭДС. Данный процесс, касающийся электрического равновесия, продолжается до тех пор, пока оно полностью не восстановится.

Одним из основных считается и режим короткого замыкания, при котором во вторичной цепи будет практически нулевое сопротивление. Ток во вторичной цепи достигает максимального значения, магнитное поле во вторичной обмотке также будет иметь наивысший показатель. Одновременно, магнитное поле в первичной обмотке уменьшается и становится минимальным. Следовательно, происходит и снижение индуктивного сопротивления в этой обмотке. В то же время возрастает ток, потребляемый первичной цепью. Данная ситуация приводит к возникновению режима короткого замыкания, опасного не только для самого трансформатора, но и для всей цепи. Защита от короткого замыкания обеспечивается путем установки предохранителей в первичной или вторичной цепи.

Особенности работы трансформатора тока в разных условиях:

Режим работы приближается к короткому замыканию, поскольку сопротивление нагрузки, подключаемой совместно со вторичной обмоткой, имеет минимальное значение. Фактически, работа трансформатора тока происходит в режиме короткого замыкания.
Трансформатор тока своим режимом работы существенно отличается от других трансформаторных устройств. При изменении нагрузки в обычном трансформаторе, значение магнитного потока в сердечнике не изменяется при условии постоянно приложенного напряжения.

Трёхфазный трансформатор

Среди электромагнитных устройств данного типа выделяется трёхфазный трансформатор. Он имеет магнитную и гальваническую связи фаз. Наличие схемы первого типа обусловлено соединением магнитопроводов в одну систему. При этом потоки магнитного воздействия расположены относительно друг друга под углом 120 °. Стержень в данной системе не нужен, так как при объединении центров трёх фаз сумма электромагнитных русел равняется нулю вне зависимости от времени. Благодаря этому схема с шестью стержнями преобразуется в трёхстержневую.

В соединении обмоток устройства можно использовать схемы трёх типов:

Соединение в виде звезды может осуществляться с выводом от общих точек или же без него. Здесь каждую обмотку соединяют с нейтральной точкой.
По треугольной схеме фазы соединяются последовательно.
Зигзаг-это схема, которая чаще всего применяется во время отвода от общей точки. В ней соединяются три обмотки, расположенные на разных стержнях магнитопроводов.

Применение трёхфазного трансформатора является более экономичным, чем использование соединённых однофазных конструкций.

Нагрузка трансформаторов напряжения

Вторичная нагрузка трансформатора напряжения—это мощность внешней вторичной цепи. Под номинальной вторичной нагрузкой понимают наибольшую нагрузку, при которой погрешность не выходит за допустимые пределы, установленные для трансформаторов данного класса точности.

Конструкции трансформаторов напряжения

В установках напряжением до 18 кВ применяются трехфазные и однофазные трансформаторы, при более высоких напряжениях — только однофазные.

При напряжениях до 20 кВ имеется большое число типов трансформаторов напряжения: сухие (НОС), масляные (НОМ, ЗНОМ, НТМИ, НТМК), с литой изоляцией (ЗНОЛ). Следует отличать однофазные двухобмоточные трансформаторы НОМ от однофазных трехобмоточных трансформаторов ЗНОМ. Трансформаторы типов ЗНОМ-15, -20 -24 и ЗНОЛ-06 устанавливаются в комплектных токопроводах мощных генераторов. В установках напряжением 110 кВ и выше применяют трансформаторы напряжения каскадного типа НКФ и емкостные делители напряжения НДЕ.

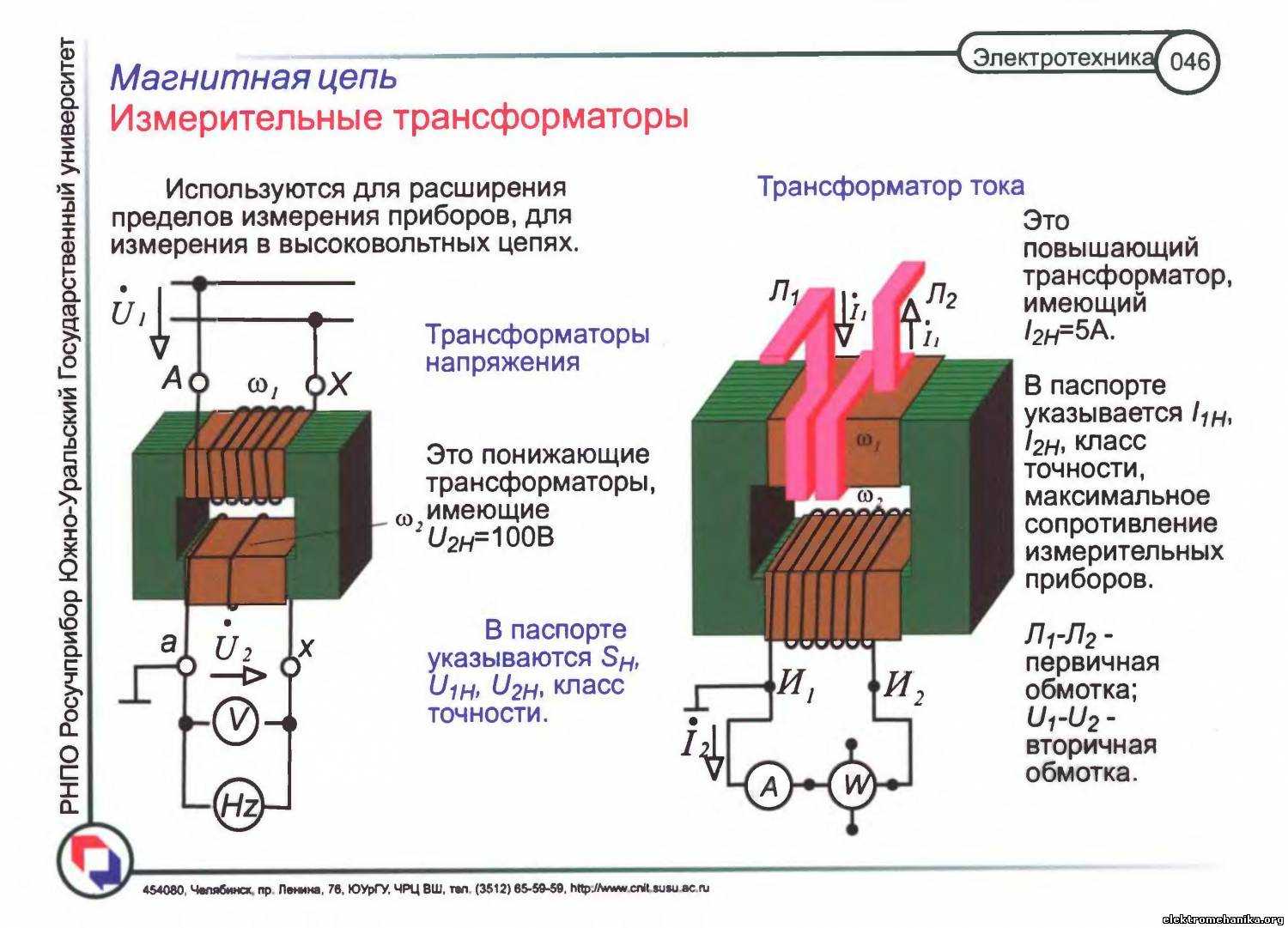

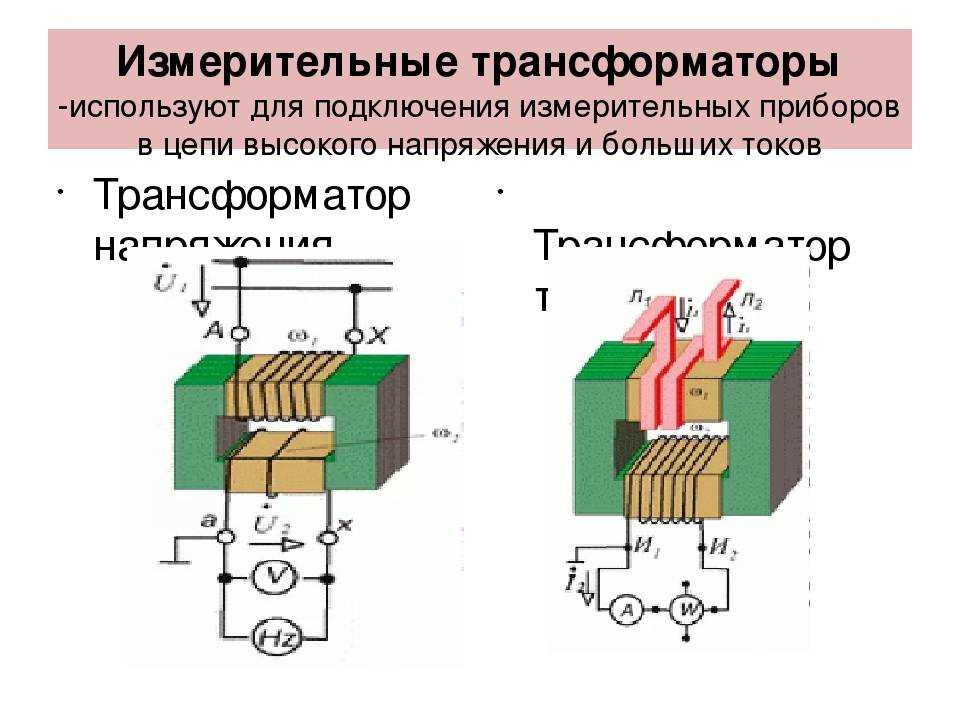

Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения предназначены для уменьшения первичных напряжений до значений, наиболее удобных для подключения измерительных приборов, реле защиты, устройств автоматики. Применение измерительных трансформаторов обеспечивает безопасность работающих, так как цепи высшего и низшего напряжения разделены, а также позволяет унифицировать конструкцию приборов и реле.

Видео: Трансформаторы напряжения

Технические характеристики трансформаторов напряжения, схемы включения. Факторы, влияющие на класс точности. Виды трансформаторов напряжения, расшифровка маркировки.
