Коэффициент трансформации тока и примеры его расчетов

Классификация

Схема приведённого трансформатора может быть построена в результате условного преобразования следующих разновидностей агрегатов:

• силовых – широко применяемых в промышленной сфере для преобразования энергетических параметров,

• автотрансформаторов – при соединении обмоток гальваническим способом, применяемых на пусковых системах мощных агрегатов, в защитных модулях,

• измерительных(трансформатор тока и напряжения) – используемых в контрольных приборах (счётчиках, вольтметрах и пр.),

• импульсных – для изготовления сердечника которых применяются ферромагнитные сплавы, обеспечивающие возможность импульсной работы (в вычислительной технике, радиолокационных системах и пр.).

Каждый из перечисленных видов отличается своими особенностями. Выпускаются различные модели перечисленных разновидностей устройств, для расчёта которых используется приведённый трансформатор.

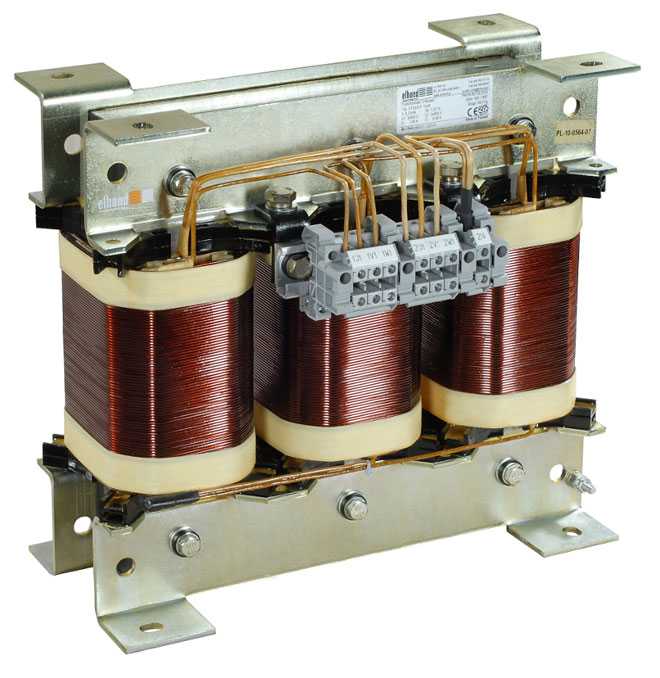

Устройство трансформаторов

Встречается полное непонимание принципов действия трансформатора. Почему малое количество витков выполняется толстым проводом, прочие вопросы – возникают у новичков. Начнем рассмотрением сердечников. Выполняются из ферромагнитных материалов. Чтобы внутри распространялось поле. Именно оно является причиной генерации вторичной обмоткой ЭДС. Майкл Фарадей изготовил сердечник опытного трансформатора (1831 год) из мягкой стали, ввиду выраженности свойств, сегодня поступают иначе:

1. Электротехническая сталь содержит изрядную долю кремния (несколько %), значительно повышает удельное сопротивление материала. Жесткий сплав с долей углерода до 1%. Ферромагнитные свойства выражены нечетко, падают тепловые потери. В первую очередь – на вихревые токи Фуко. Наводятся переменным магнитным полем в железном сплаве, некоторых других материалах. При работе трансформатора резко растут потери с увеличением частоты, повышение удельного сопротивления подмешиванием кремния является эффективной мерой борьбы с указанным явлением. Потери перемагничивания снижаются применением жесткой стали. Марки Э42, 43, 320, 330, 340, 350, 360. Первая цифра указывает процентное содержание кремния (3 – порядка 4,8%), вторая – характеризует магнитные потери, конкретные значения приводятся ГОСТ (например, 3836), не являются определенными.
2. Пермаллой представлен сплавом железо-никель. Характерной особенностью материала становится чрезвычайная высокая магнитная проницаемость. Поле внутри многократно усиливается. Пермаллой применяется в маломощных трансформаторах, где потери перемагничивания не могут быть большими по определению. Маркировка дополнена процентным содержанием металлов, Н указывает никель, Х — хром, С — кремний, А — алюминий.

До 60-х годов стоимость трансформаторов считалась по совокупности материалов, потери волновали мало. Но с 70-х цены на нефть выросли порядком, закономерно поднимая стоимость прочих энергоносителей. Ранее горячекатаную сталь заменили холоднокатаной (ГОСТ 21427.2), имеющую ориентированную структуру зерен. Закономерно повысилась магнитная проницаемость в продольном направлении. Саму сталь нарезают пластинами сообразно этому факту, одновременно блокируется возникновение вихревых токов. Процесс называется шихтованием, слои отделяются друг от друга пленкой лака.

Формула коэффициента трансформации

Технология литья стали, внесение новых свойств являются определяющими. Отвечают наравне с активным сопротивлением меди за возникающие потери, закономерно определяющие КПД устройства. Зависит от параметров сердечника, коэффициента трансформации, магнитный поток несет некоторые потери, ослабляется. Этот факт в полной мере замалчивается в формуле, которую видим на рисунке. Где R1 и R2 – потери в активном сопротивлении меди, факт перемагничивания сердечника замалчивается.

Попутно проанализируем формулу. Видно: активные потери входят таким образом, что коэффициент трансформации повышается. Казалось бы, если требуется понизить напряжение, только на руку, на деле энергия потребляется источником питания, приходится оплатить расход. Вот почему активные потери медных обмоток стремятся сделать нулевыми. Не распространяется без затухания поле, совершенно не учитывается формулой. Чтобы улучшить характеристики трансформатора, приходится выбирать электротехнический сплав.

Другая сторона монеты: активные потери уменьшим, снизив число витков. Требуется повысить магнитную индукцию поля, что требует создания совершенно особых сталей. Другим путем решения проблемы стало использование толстого провода, резко усложняя технологию намотки, одновременно существенно повышая стоимость, габариты изделия. Затем, на высоких частотах эффективность метода снижает скин-эффект, большое сечение создает пространство возникновению вихревых токов. Частично снимает проблему применение транспонированного провода, физически состоящего из большого числа изолированных друг от друга тонких жил (иногда полос). Изоляция эпоксидной смолой после отвердевания придает проводникам прочность.

Касательно трансформаторной стали к решению проблемы потерь (появлению возможности работать с большой индукцией) идут тремя путями:

• Улучшение ориентации доменов (процесс производства).
• Уменьшение толщины листов (сегодня – до 0,27 мм, более тонкая сталь редка).
• Поверхностная обработка стали.

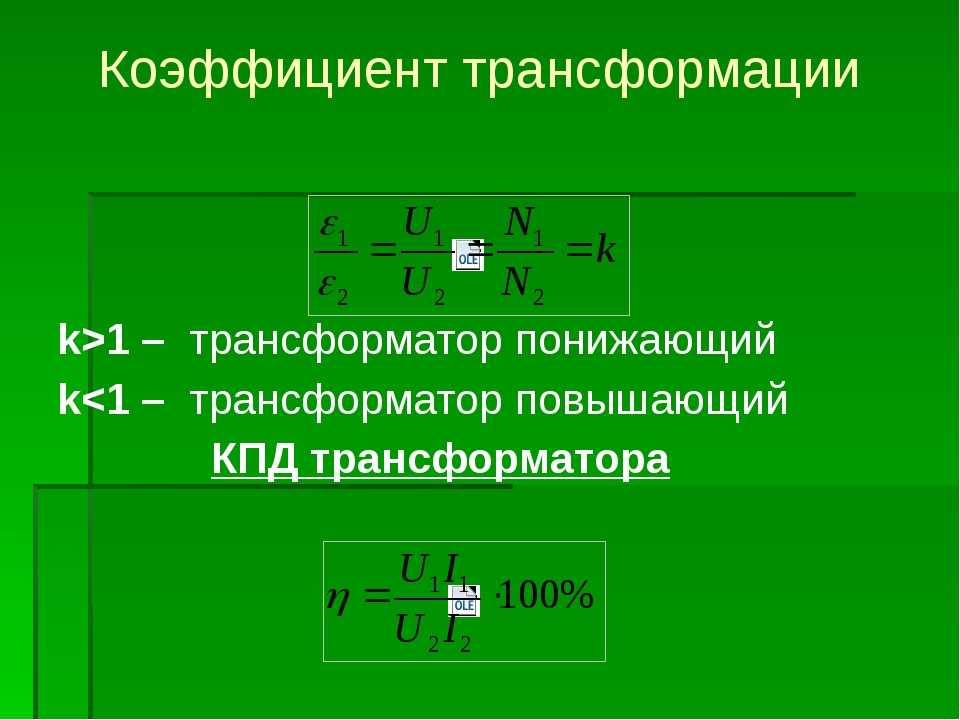

Как рассчитать коэффициент трансформации

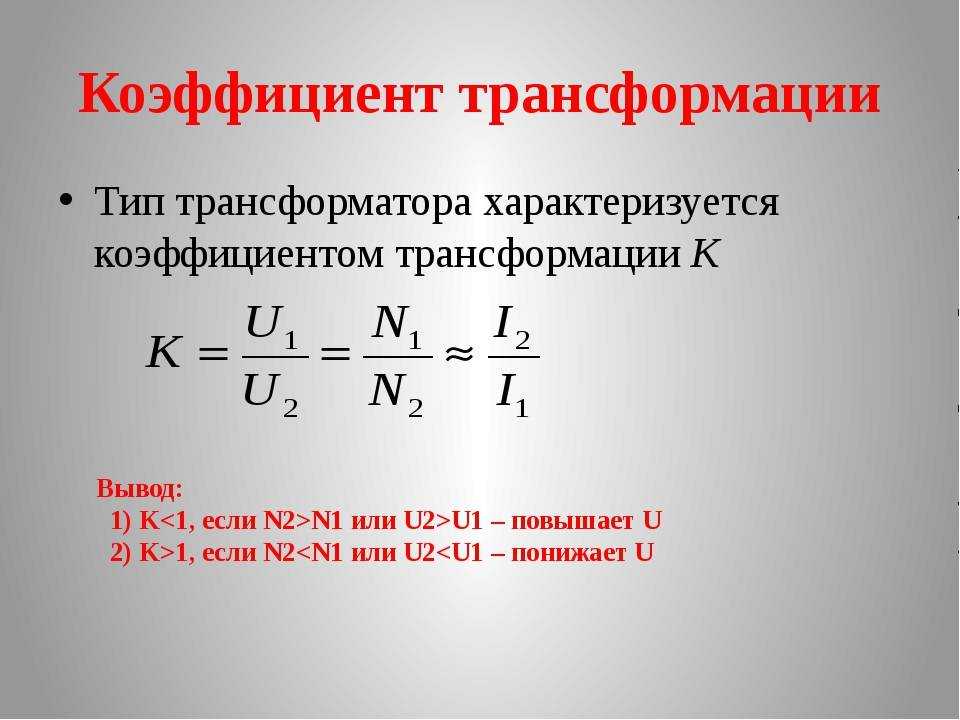

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора. Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

Разные виды трансформаторов и их коэффициенты

Хотя конструктивно преобразователи мало чем отличаются друг от друга, назначение их достаточно обширно. Существуют следующие виды трансформаторов, кроме рассмотренных:

• силовой;
• автотрансформатор;
• импульсный;
• сварочный;
• разделительный;
• согласующий;
• пик-трансформатор;
• сдвоенный дроссель;
• трансфлюксор;
• вращающийся;
• воздушный и масляный;
• трехфазный.

Особенностью автотрансформатора является отсутствие гальванической развязки, первичная и вторичная обмотка выполнены одним проводом, причем вторичная является частью первичной. Импульсный масштабирует короткие импульсные сигналы прямоугольной формы. Сварочный работает в режиме короткого замыкания. Разделительные используются там, где нужна особая безопасность по электротехнике: влажные помещения, помещения с большим количеством изделий из металла и подобное. Их k в основном равен 1.

Пик-трансформатор преобразует синусоидальное напряжение в импульсное. Сдвоенный дроссель – это две сдвоенные катушки, но по своим конструктивным особенностям относится к трансформаторам. Трансфлюксор содержит сердечник из магнитопровода, обладающего большой величиной остаточной намагниченности, что позволяет использовать его в качестве памяти. Вращающийся передает сигналы на вращающиеся объекты.

Воздушные и масляные трансформаторы отличаются способом охлаждения. Масляные применяются для масштабирования большой мощности. Трехфазные используются в трехфазной цепи.

Более подробную информацию можно узнать о коэффициенте трансформации трансформатора тока в таблице.

Номинальная вторичная нагрузка, В	3	5	10	15	20	30	40	50	60	75	100
Коэффициент, n	Номинальная предельная кратность
3000/5	37	31	25	20	17	13	11	9	8	6	5
4000/5	38	32	26	22	20	15	13	11	10	8	6
5000/5	38	29	25	22	20	16	14	12	11	10	8
6000/5	39	28	25	22	20	16	15	13	12	10	8
8000/5	38	21	20	19	18	14	14	13	12	11	9
10000/5	37	16	15	15	14	12	12	12	11	10	9
12000/5	39	20	19	18	18	12	15	14	13	12	11
14000/5	38	15	15	14	14	12	13	12	12	11	10
16000/5	36	15	14	13	13	12	10	10	10	9	9
18000/5	41	16	16	15	15	12	14	14	13	12	12

Почти у всех перечисленных приборов есть сердечник для передачи магнитного потока. Поток появляется благодаря движению электронов в каждом из витков обмотки, и силы токов не должны быть равны нулю. Коэффициент трансформации тока зависит и от вида сердечника:

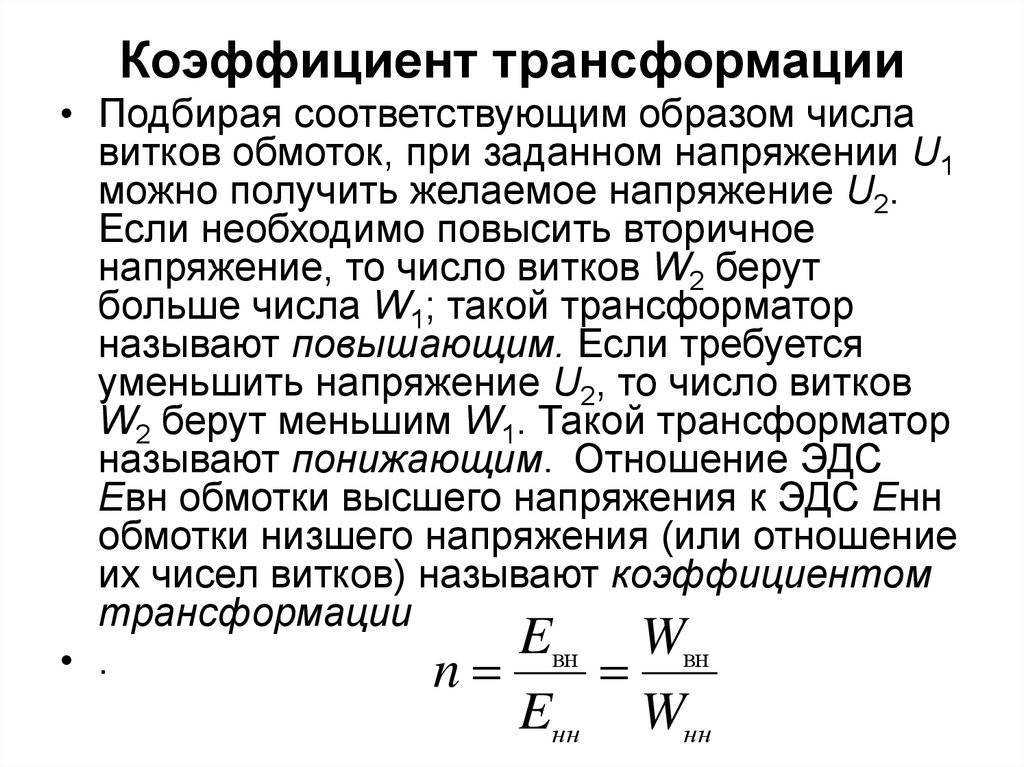

Коэффициентом трансформации трансформаторов называется отношение напряжения обмотки высшего напряжения (ВН) к напряжению обмотки низшего напряжения (НН) при холостом ходе:

Где: Кл- коэффициент трансформации линейных напряжений;

U1 — линейное напряжение обмотки ВН;

U2 — линейное напряжение обмотки НН.

При определении коэффициента трансформации однородных трансформаторов или фазного коэффициента трансформации трехфазных

трансформаторов отношение напряжения можно приравнять к отношению чисел витков обмотки

где: Кф — фазный коэффициент трансформации;

U1ф,U2ф — фазные напряжения обмоток ВН и НН соответственно;

WI,W2 — число витков обмоток ВН и НН соответственно.

При измерении линейного коэффициента трансформации трехфазного трансформатора равенство отношения высшего и низшего линейных напряжения обмоток и соответственно числа витков ВН и НН сохраняется лишь при одинаковых группах соединения этих обмоток.

Если первичная и вторичная обмотки соединены по одинаковой схеме, например, обе в звезду, обе в треугольник и так далее, фазный и линейный коэффициенты трансформации равны друг другу. При различных схемах соединений обмоток, например, одной в звезду, а другой в треугольник, линейньй и фазный коэффициенты трансформации неодинаковы (они в данном случае отличаются друг от друга в 3 раз).

Определение коэффициента трансформации производится на всех ответвлениях обмоток и для вех фаз. Эти измерения, кроме проверки самого коэффициента трансформации дают возможность проверить также правильность установки переключателя напряжения на соответствующих ступенях, а также целостность обмоток.

Для определения коэффициента трансформации применяют метод двух вольтметров (рис.2)

Рис.2 Определение коэффициента трансформации.

Со стороны высокого напряжения (ВН) подводится трехфазовое напряжение 220 В и измеряется напряжение на вторичной обмотке.

Внимание! Напряжение подводится только к обмоткам ВН (А, В, С). Результаты измерений заносятся в таблицу 2

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В.

Примечание: В данной работе трансформатор имеет одно положение переключателя.

Коэффициент трансформации отдельных фаз, замеренных на одних и тех же ответвлениях не должен отличаться друг от друга более чем на 2%.

Понятие коэффициента трансформации

Трансформаторы напряжения

Хотя трансформатор и называют преобразователем, на деле он не превращает характеристику в другую. Установка меняет значение какого-либо параметра цепи в сторону возрастания или уменьшения. Такое преобразование влияет и на остальные показатели тока, но по сравнению с «главным» они остаются вторичными.

В быту такие приборы встречаются очень часто. Например, чтобы зарядить телефонный аккумулятор, необходим источник питания в 6В. Однако в розетке напряжение достигает 220 единиц. Чтобы не сжечь телефон, нужно каким-то образом понизить напряжение в 36,7 раз. Это и делает «зарядка» – преобразователь, снижающий напряжение.

Как определить коэффициент трансформации самостоятельно? ↑

Как правило такие параметры обязательно указываются в документации, прилагающейся к трансформатору, а также в обязательном порядке обозначаются на оборудовании или корпусе устройства. Но бывает, что Кт трансформатора тока необходимо определить самостоятельно, имея только данные, полученные эмпирическим путем. Как это сделать?

Через первичную обмотку такого устройства необходимо пропустить ток, замкнув накоротко вторичную обмотку. Затем соответствующим прибором нужно измерить величину электрического тока, который проходит во время эксперимента по вторичной обмотке.

Первичная и вторичная обмотки.

После этого, следует значение первичного тока, которое было подано на первичную обмотку, разделить на значение тока, полученное в результате наших замеров во вторичной обмотке. Частное и будет искомым коэффициентов трансформации.

Особенности расчетов коэффициента трансформации ↑

Расчет отношений первичного и вторичного токов может вестись в двух направлениях в зависимости от задач, которые стоят перед специалистом.

Коэффициент трансформации трансформатора тока можно разделить на:

• действительное значение (N);
• номинальное значение (Nн).

В первом случае мы находим соотношение действительного первичного тока к действительному вторичному току. Во втором — отношение номинального первичного тока к номинальному.

К примерам стандартных величин коэффициента ТТ можно отнести: 150/5 (N=30), 600/5 (N=120), 1000/5 (N=200) и 100/1 (N=100).

Примеры расчетов ↑

Рассмотрим принцип расчета потребления на примере трансформатора тока с коэффициентов трансформации 100/5. Как определить коэффициент трансформации трансформатора тока? Если вы сняли показания счетчика по учету электроэнергии и значение показаний оказалось равно 100 кВт/часов, при этом прибор используется с трансформатором 100/5. То расчет фактического потребления не пониженных значений следует производить следующим образом:

Сперва следует узнать во сколько раз ваш трансформатор снижает ток нагрузки. Для этого нужно просто 100 разделить на 5 — вы получите значение коэффициента — 20.

Узнать реально существующий расход электроэнергии можно, взяв коэффициент и умножив его на значение вашего прибора учета, то есть на 100 кВт. Реальное потребление составило 2000 кВт/часов.

Особенности значений, получаемых при измерении коэффициента трансформации ↑

Измеряя коэффициент трансформации ТТ, следует знать, что допустимые отклонения полученного значения от прописанных в документации или показателей аналогичного полностью исправного прибора не должны быть более 2 процентов.

Особенностью замеров у встроенных устройствах является то, что все показания снимаются только на ответвлениях, которые являются рабочими. Остальные же части обмоток в расчет не берутся и не проверяются.

Разделительное трансформирующее устройство на вторичной обмотке может создавать напряжение около 5В, а значение тока должно быть около 1000А.

Как пользоваться онлайн калькулятором для расчета трансформатора пошагово

Подготовка исходных данных за 6 простых шагов

Шаг №1. Указание формы сердечника и его поперечного сечения

Лучшим распределением магнитного потока обладают сердечники, набранные из Ш-образных пластин. Кольцевая форма из П-образных составляющих деталей обладает большим сопротивлением.

Для проведения расчета надо указать форму сердечника по виду пластины (кликом по точке) и его измеренные линейные размеры:

1. Ширину пластины под катушкой с обмоткой.
2. Толщину набранного пакета.

Вставьте эти данные в соответствующие ячейки таблицы.

Шаг №2. Выбор напряжений

Трансформатор создается как повышающей, понижающей (что в принципе обратимо) или разделительной конструкцией. В любом случае вам необходимо указать, какие напряжения вам нужны на его первичной и вторичной обмотке в вольтах.

Заполните указанные ячейки.

Шаг №3. Частота сигнала переменного тока

По умолчанию выставлена стандартная величина бытовой сети 50 герц. При необходимости ее нужно изменить на требуемую по другому расчету. Но, для высокочастотных трансформаторов, используемых в импульсных блоках питания, эта методика не предназначена.

Их создают из других материалов сердечника и рассчитывают иными способами.

Шаг №4. Коэффициент полезного действия

У обычных моделей сухих трансформаторов КПД зависит от приложенной электрической мощности и вычисляется усредненным значением.

Но, вы можете откорректировать его значение вручную.

Шаг №5. Магнитная индуктивность

Параметр определяет зависимость магнитного потока от геометрических размеров и формы проводника, по которому протекает ток.

По умолчанию для расчета трансформаторов принят усредненный параметр в 1,3 тесла. Его можно корректировать.

Шаг №6. Плотность тока

Термин используется для выбора провода обмотки по условиям эксплуатации. Среднее значение для меди принято 3,5 ампера на квадратный миллиметр поперечного сечения.

Для работы трансформатора в условиях повышенного нагрева его следует уменьшить. При принудительном охлаждении или пониженных нагрузках допустимо увеличить. Однако 3,5 А/мм кв вполне подходит для бытовых устройств.

Выполнение онлайн расчета трансформатора

После заполнения ячеек с исходными данными нажимаете на кнопку «Рассчитать». Программа автоматически обрабатывает введенные данные и показывает результаты расчета таблицей.

Онлайн калькулятор (ссылка откроется в новой вкладке)

Методы определения КПД

Как рассчитать коэффициент трансформации

Что такое коэффициент трансформации?

Проверка коэффициента трансформации подразумевает расчет отношения напряжений U1 и U2. U1 – это напряжение концов обмотки трансформатора. U2 – это напряжение выводов вторичной обмотки, которое определяется во время холостого хода. В теории устройство не претерпевает потери мощности. Но на практике часто встречаются ситуации, при которых наблюдается понижающий или повышающий коэффициент. В таком случае без специальных расчетов не обойтись. Коэффициент можно найти с помощью простой формулы:

Данное значение показывает, насколько токовое напряжение в одной обмотке отличается от другой при воздействии определенных нагрузок. Такие измерения позволяют вовремя устранить неисправности и предотвратить риск возникновения аварийной ситуации.

4 практических совета по наладке и сборке трансформатора: личный опыт

Сборка магнитопровода

Степень сжатия пластин влияет на шумы, издаваемые железом сердечника при вибрациях от протекающего по нему магнитного потока.

Одновременно не плотное прилегание железа с воздушными зазорами увеличивает магнитное сопротивление, вызывает дополнительные потери энергии.

Если для стягивания пластин используются металлические шпильки, то их надо изолировать от железа сердечника бумажными вставками и картонными шайбами.

Иначе по этому креплению возникнет искусственно созданный короткозамкнутый виток. В нем станет наводиться дополнительная ЭДС, значительно снижающая коэффициент полезного действия.

Состояние изоляции крепежных болтов относительно железа сердечника проверяют мегаомметром с напряжением от 1000 вольт. Показание должно быть не менее 0,5 Мом.

Расчет провода по плотности тока

Оптимальные размеры трансформатора играют важную роль для устройств, работающих при экстремальных нагрузках.

Для питающей обмотки, подключенной к бытовой проводке лучше выбирать плотность тока из расчета 2 А/мм кв, а для остальных — 2,5.

Способы намотки витков

Быстрая навивка на станке «внавал» занимает повышенный объем и нормально работает при относительно небольших диаметрах провода.

Качественную укладку обеспечивает намотка плотными витками один возле другого с расположением их рядами и прокладкой ровными слоями изоляции из конденсаторной бумаги, лакоткани, других материалов.

Хорошо подходят для создания диэлектрического слоя целлофановые (не из полиэтилена) ленты. Можно резать их от упаковок сигарет. Отлично справляется с задачами слоя изоляции кулинарная пленка для запекания мясных продуктов и выпечек.

Она же придает красивый вид внешнему покрытию катушки, одновременно обеспечивая ее защиту от механических повреждений.

Обмотки сварочных и пускозарядных устройств, работающие в экстремальных условиях с высокими нагрузками, желательно дополнительно пропитывать между рядами слоями силикатного клея (жидкое стекло).

Ему требуется дать время, чтобы засох. После этого наматывают очередной слой, что значительно удлиняет сроки сборки. Зато созданный по такой технологии трансформатор хорошо выдерживает высокие температурные нагрузки без создания межвитковых замыканий.

Как вариант такой защиты работает пропитка рядов провода разогретым воском, но, жидкое стекло обладает лучшей изоляцией.

Когда длины провода не хватает для всей обмотки, то его соединяют. Подключение следует делать не внутри катушки, а снаружи. Это позволит регулировать выходное напряжение и силу тока.

Замер тока на холостом ходу трансформатора

Мощные сварочные аппараты требуют точного подбора объема пластин и количества витков под рабочее напряжение, что взаимосвязано.

Выполнить качественную наладку позволяет замер тока холостого хода при оптимальной величине напряжения на входной обмотке питания.

Его значение должно укладываться в предел 100÷150 миллиампер из расчета на каждые 100 ватт приложенной мощности для трансформаторных изделий длительного включения. Когда используется режим кратковременной работы с частыми остановками, то его можно увеличить до 400÷500 мА.

Выполняя расчет трансформатора онлайн калькулятором или проверку его вычислений дедовскими формулами, вам придется собирать всю конструкцию в железе и проводах. При первых сборках своими руками можно наделать много досадных ошибок.

Чтобы их избежать рекомендую посмотреть видеоролик владельца Юность Ru. Он очень подробно и понятно объясняет технологию сборки и расчета. Под видео расположено много полезных комментариев, с которыми тоже следует ознакомиться.

Расчет показаний счетчика непрямого подключения

ТТ устанавливаются в сети, потребляющие сотни киловатт эл энергии. Принцип работы такого преобразователя основан на снижении величины электротока до значения, позволяющего подключить через него стандартный электросчетчик. Например, счетчик на 5 А, в сети 150 А, ТТ должен снизить показатель в 30 раз, то есть, коэффициент трансформации, используемый при подсчете расхода, тоже 30.

Потом полученная цифра умножается на коэффициент трансформации, указанный в технической документации или акте поставщика электроэнергии, рассчитанный самостоятельно. Это и есть ответ на вопрос, как рассчитать электроэнергию с трансформаторами тока.

Свойства трансформатора

В представленной выше схеме серийного изделия функциональность обеспечивают две катушки индукции, закрепленные на сердечнике из металла. При подключении к источнику питания переменного тока формируется электромагнитное поле, которое создает ток во второй обмотке по базовым законам электродинамики. В упрощенном варианте пренебрегают затратами энергии на повышение температуры проводников и потерями, которые обеспечивают вихревые токи. Для приблизительного расчета применяют формулу:

Ктр = Uвх/Uвых = N1/N2, где N – количество витков в первичной и вторичной обмотках, соответственно.

Масштабирование напряжения

Этот термин подчеркивает суть рассматриваемого явления. Фактически трансформация (преобразование) энергии в данном случае не происходит. Изменяется в сторону увеличения (уменьшения) определенный параметр. Несмотря на взаимную связь всех базовых компонентов, отдельно рассматривают только важнейший показатель для решения определенной инженерной задачи (напряжение, силу тока или электрическое сопротивление).

Если подключить трансформатор по схеме, показанной на картинке выше, формулу коэффициента трансформации можно определить следующим образом:

Ктр = Uвх/Uвых = (E*N1 + I1*R1)/ (E*N2 + I2*R2),

где

• E – электродвижущая сила, которая наводится в одиночном витке;
• I, R – токи, активные электрические сопротивления (значения для соответствующих обмоток).

Масштабирование силы тока

В этом примере первичную обмотку подключают к источнику питания последовательно через небольшую нагрузку (Ктр = I1/I2). Зависимость токов и количества витков:

I1*N1 = I2*N2 +Iх.

В этом выражении Ix – ток холостого хода, который обусловлен отмеченными выше вихревыми явлениями и потерями на повышение температуры магнитопровода. Простым математическим преобразованием можно получить значение коэффициента трансформации через количество витков (без учета сопутствующих энергетических затрат):

Ктр = N2/N1.

Масштабирование сопротивления

В отдельных ситуациях функциональность электротехнического устройства (отдельных блоков) будет определять именно сопротивление подключаемой нагрузки. Наглядный пример – согласование типовых низкоомных динамиков (6-8 Ом) и выходного тракта усилителя мощности звукового диапазона.

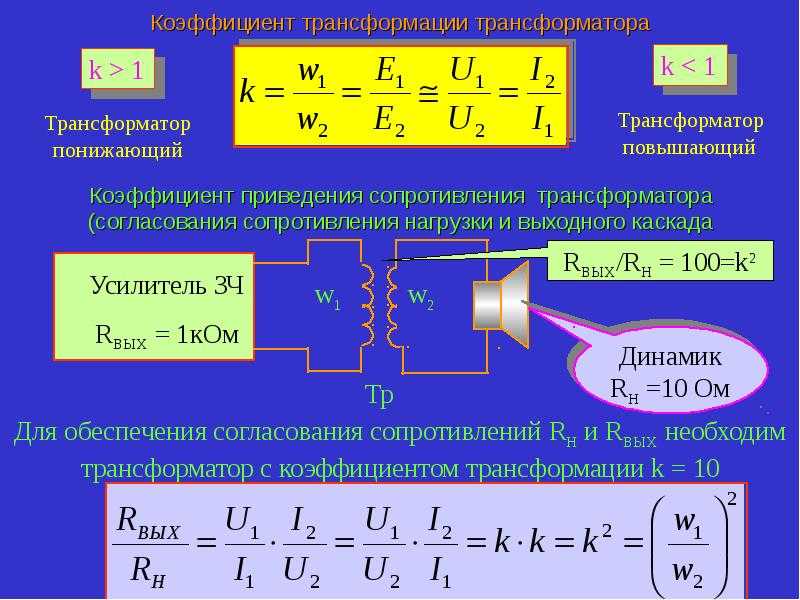

Согласующий трансформатор

При воспроизведении технологии сварки в рабочей области фактически поддерживается режим короткого замыкания. Если не отделить эту часть от источника питания, сеть будет подвергаться чрезмерным нагрузкам. В этой ситуации пригодится трансформатор, который сохраняет путь передачи электроэнергии с одновременным выполнением необходимых защитных функций.

Для этих примеров особое значение приобретает баланс:

W1 = W2 + Wп.

В этом выражении приведены обозначения мощностей:

• W1 – потребления;
• W2 – передаваемой в нагрузку;
• Wп – потерь.

Последовательность элементарных преобразований позволит получить следующие выражения, по которым будут вычисляться отдельные параметры:

• W1 = I1 * U1 = U12/Z1;
• W2 = I2 * U2 = U22/Z2;
• с исключением потерь: U12/Z1 = U22/Z2;
• Ктр (по сопротивлению) = U12/U22 = Z1/ Z2 = Ктр2 (по напряжению).

К сведению. В этих выражениях Z1 (Z2) – это сопротивления нагрузки для источника питания при подключенном трансформаторе или без него, соответственно.

Итоговые замечания

Следует подчеркнуть неизменность воспроизведения трансформатором рабочих процессов в любом из представленных выше примеров. Тип масштабирования будет определяться целевым назначением определенной схемы. В зависимости от необходимости учитывают коэффициент трансформатора по соответствующему параметру (U, I или Z). Способность повышать, понижать или поддерживать равный уровень напряжения объясняется только количеством витков.

К сведению. При расчете измерительной аппаратуры и в других ситуациях для повышения точности учитывают энергетические потери, фазовый сдвиг электрических параметров и влияние внешних факторов.
