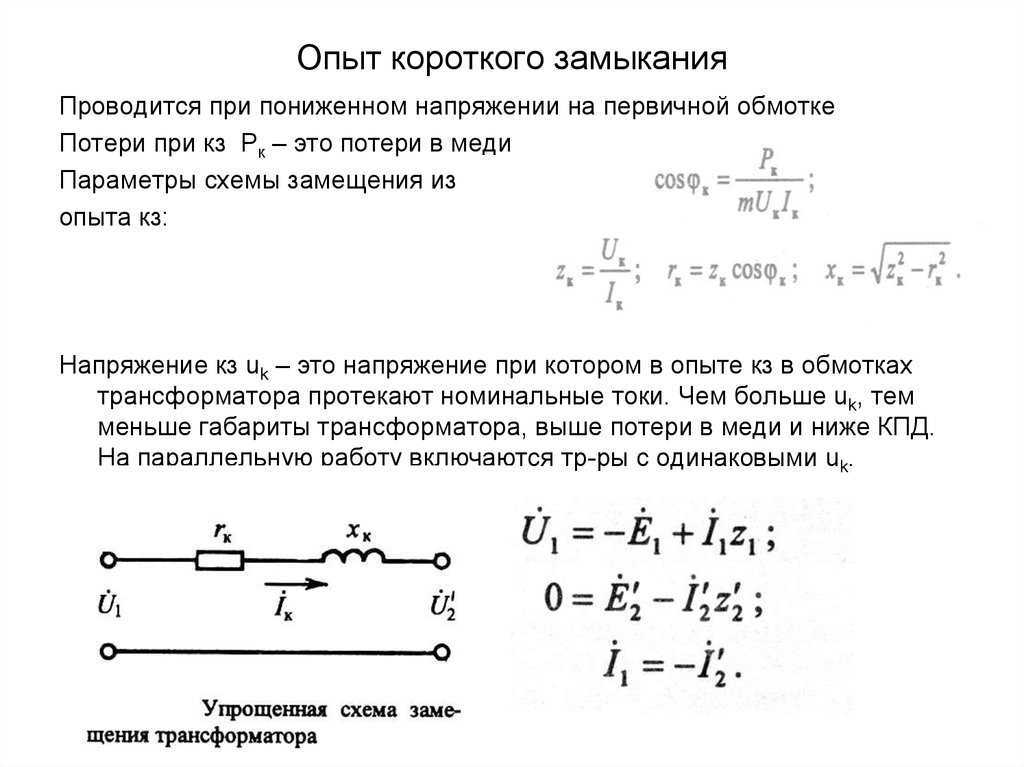

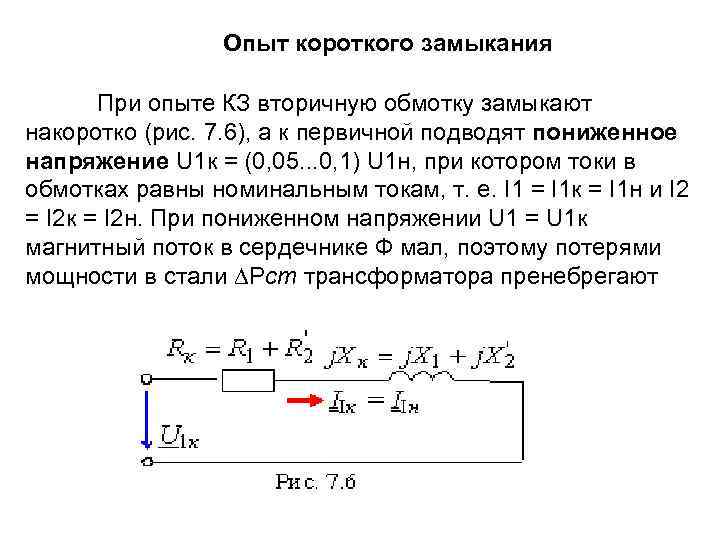

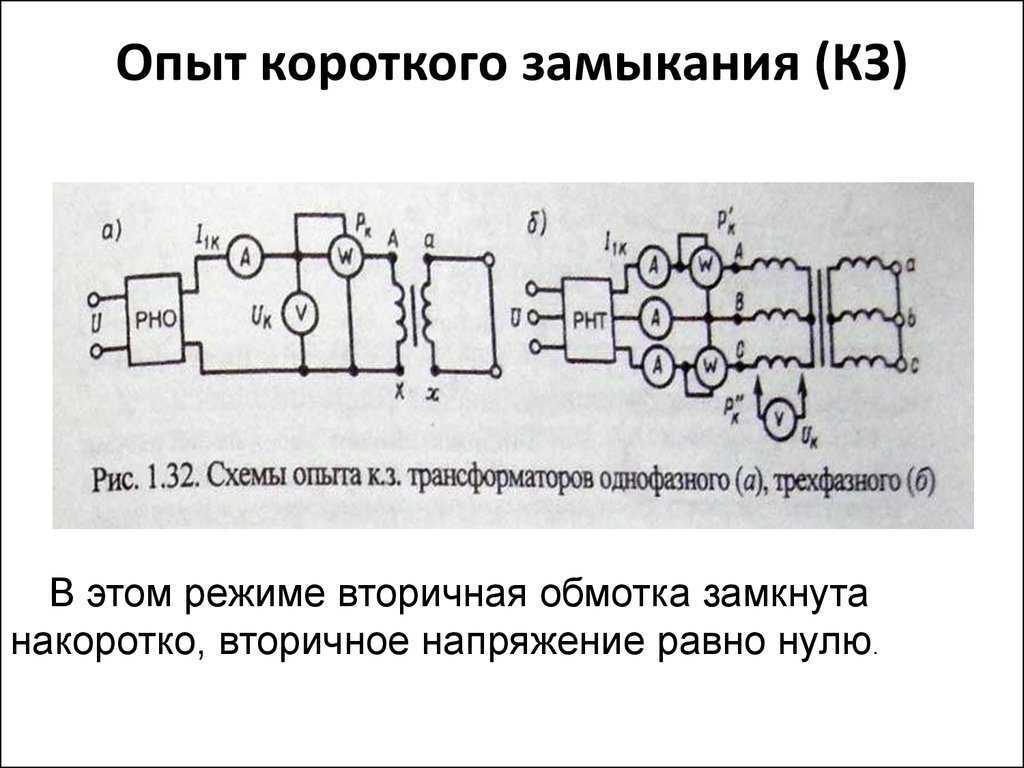

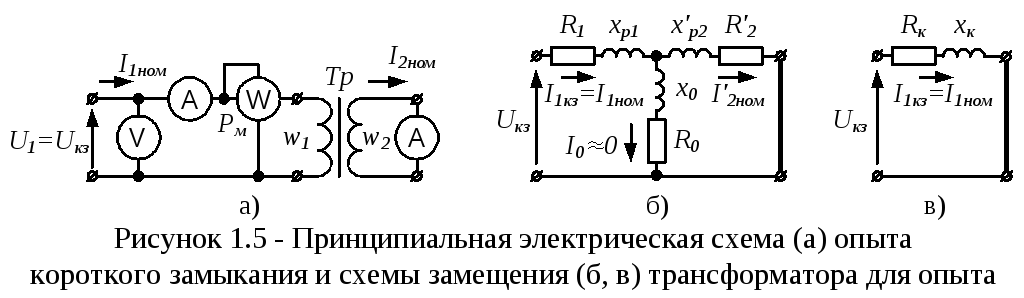

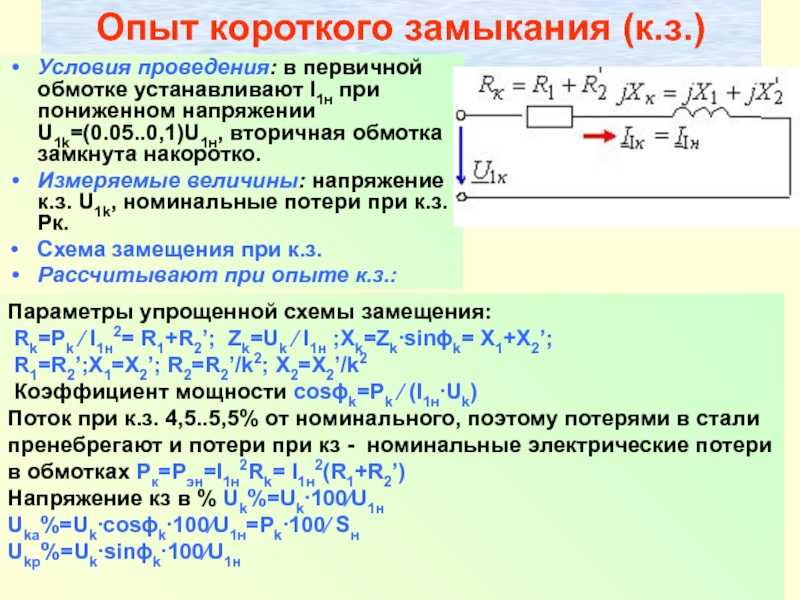

Для чего и как проводится опыт короткого замыкания трансформатора? схема замещения и основные соотношения между током, напряжением и магнитным потоком в режиме короткого замыкания

Коэффициент полезного действия трансформатора

Одной из основных характеристик любого преобразовательного устройства и трансформатора, в частности, является коэффициент полезного действия или сокращенно КПД.

Коэффициентом полезного действия трансформатора (КПД) η называется отношение активной мощности отдаваемой трансформатором Р₂ к активной мощности подаваемой на трансформатор Р₁

КПД трансформатора можно определить несколькими способами: прямым измерением мощностей и косвенным.

Прямой метод вычисления КПД заключается в измерении отдаваемой Р₂ и поступаемой Р₁ мощностей при полной нагрузке трансформатора и взятии их отношения. Однако такой метод не нашёл применения из-за неэкономичности, так как необходимо использовать большое количество энергии при испытаниях трансформаторов.

На практике чаще используют косвенный метод, заключающийся в определении потерь в сердечнике Р_С из опыта холостого хода, а потерь в обмотке (потерь в меди) Р_М из опыта короткого замыкания. Тогда подводимая к трансформатору мощность составит

Соответственно КПД определяют по следующему выражению

Так как отдаваемая мощность Р₂ трансформатора имеет как активную так и реактивную составляющую, соотношение между которыми определяется коэффициентом мощности cos φ, то КПД трансформатора составит

где U₂ – номинальное напряжение вторичной обмотки, определяемое из опыта холостого хода,

I₂ – номинальный ток вторичной обмотки, определяемое из опыта короткого замыкания,

Р_С – потери мощности в сердечнике трансформатора,

Р_М – потери мощности в обмотках трансформатора.

Стоит отметить, что потери мощности в опыте холостого хода и опыте короткого замыкания желательно измерять у предварительно прогретого трансформатора или пересчитывать токи и напряжения с учётом нормальной температуры работы Т = 75 °С.

Со следующей статьи я буду рассказывать, как рассчитывать различные типы трансформаторов, которые чаще всего используют.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Расчет КПД трансформатора

Энергетические потери в приборе, происходящие в медных и стальных комплектующих, обусловливают расхождение параметров выходной и потребительской мощности. То, насколько эффективен аппарат, можно узнать, вычислив его КПД: он равен частному выходного и потребляемого значений. Последнее равно сумме первого, потерь для стального сердечника (они узнаются при эксперименте холостого хода) и для медных элементов (вычисляются по замерам короткозамкнутого устройства).

Проведение опытов КЗ и ХХ – надежный способ вычислить эффективность трансформатора. Оно также позволяет определить объемы энергетических потерь и узнать, на какой компонент приходится большая их часть.

Этапы пусконаладочных испытаний ↑

Первичные тестирования на работоспособность проводятся сразу по нескольким направлениям. К обязательным относятся:

Замеры данных по потерям холостого хода.
Замеры омического сопротивления всех имеющихся обмоток.
Определение коэффициента трансформации.
Тестирование группы соединения обмоток.
Проверка изоляции.

В данном случае важную роль играет последовательность произведения всех видов вышеназванных испытаний.

Инженерный имеет все необходимые инструменты для качественного проведения диагностики трансформаторов, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать диагностику трансформаторов или задать вопрос, звоните по телефону.

Понятие потерь

При работе установки часть мощности поступает на первичный контур. Она рассеивается в системе. Поэтому поступающая мощность в нагрузку определяется на меньшем уровне. Разница составляет суммарное снижение мощности в трансформаторе.

Существует два вида причин, из-за которых происходит рост потребление энергии оборудованием. На них влияют различные факторы. Их делят на такие виды:

Магнитные.
Электрические.

Их следует понимать, дабы иметь возможность снизить электрические потери в силовом трансформаторе.

Магнитные потери

В первом случае потери в стали магнитопривода состоят из вихревых токов и гистериза. Они прямо пропорциональны массе сердечника и его магнитной индукции. Само железо, из которого выполнен магнитопривод, влияет на эту характеристику. Поэтому сердечник изготавливают из электротехнической стали. Пластины делают тонкими. Между ними пролегает слой изоляции.

Электрические потери

Снижение мощности может определяться в обмотках при их нагреве током. В сетях на такие затраты приходится 4-7% от общего количества потребляемой энергии. Они зависят от нескольких факторов. К ним относятся:

Электрическая нагрузка системы.
Конфигурация внутренних сетей, их длина и размер сечения.
Режим работы.
Средневзвешенный коэффициент мощности системы.
Расположение компенсационных устройств.

Потери мощности в трансформаторах являются величиной переменной. На нее влияет показатель квадрата тока в контурах.

«Нормальное» короткое замыкание

В виду того, что нормальное напряжение короткого замыкания U_КЗ составляет несколько процентов (обычно 1-3%), то и противодействующая ей ЭДС самоиндукции Е₁ в первичной обмотке так же имеет незначительное значение. Соответственно и электромагнитная индукции и потери в сердечнике будут незначительными, то есть в практических расчётах их можно не учитывать. Ниже приведена эквивалентная схема замещения трансформатора в режиме «нормального» короткого замыкания

Эквивалентная схема замещения трансформатора в режиме «нормального» короткого замыкания.

Так как мощность, подводимая к трансформатору, тратится в основном на преодоление сопротивления провода обмоток, то параметры магнитного контура трансформатора можно не учитывать. Тогда параметры трансформатора можно описать следующими выражениями

где Р_КЗ – мощность при коротком замыкании,

I_КЗ – ток короткого замыкания,

R_К – суммарное сопротивление первичной и вторичной обмоток.

Так как в данном режиме по обмоткам протекают номинальные токи, то и температура обмоток также будет соответствовать рабочей, поэтому для определения реальной величины сопротивления обмоток необходимо сопротивление короткого замыкания полученное опытным путем пересчитать с учетом температурного коэффициента сопротивления и условной температуры 75 °С.

Схемы соединения обмоток и группы трансформаторов

Обмотки ВН или НН трехфазного трансформатора могут быть соединены звездой, треугольником или зигзагом, причем обмотка, соединенная звездой или зигзагом, может иметь нулевой вывод. Каждая из перечисленных схем соединения имеет условное обозначение.
Обмотка, соединенная звездой с нулевым выводом, обозначается ¥; обмотка, соединенная треугольником,— А, а обмотка, соединенная зигзагом с нулевым выводом, —У. Схема соединения обмоток ВН и НН записывав стся в виде дроби: в числителе ставится схема обмоток ВН, а в знаменателе — НН. Например, если обмотка В’г соединена звездой, а обмотка НН — звездой с нулевым выводом, то можно записать При параллельной работе трансформаторов большей значение имеет группа трансформатора.
Силовые масляные трансформаторы имеют паспортные щитки со следующими данными: мощность транс форматора (ВА или кВА); линейные напряжения каждой обмотки на основных выводах и ответвлениях (В или кВ); линейные токи при номинальной мощности (А); частота (Гц); число фаз; схема и группа соединения обмоток; напряжение короткого замыкания, характеризуют падение напряжения в обмотках; режим работы транс форматора; способ охлаждения; завод-изготовитель масса трансформатора, масса масла; масса активной части.

Назад
Вперёд

Проверка работы холостого хода производится при подключении в сеть первичной обмотки.

Вторичная, при этом, на нагрузку не включается. Имеем напряжение U1на первичной обмотке, и напряжение U2 на вторичной. Ток I1будет иметь некоторое значение, в отличие отI2 который будет равен нулю.

Схема подключения для данного опыта представлена на рис. 4

Рисунок 4

Для лучшего понимания процесса перечертим трансформатор (см. рис.5) в ином виде:

Рисунок 5

Первичная обмотка с числом витков W1 подключена в сеть стандартного напряжения U1. Если обмотка имеет сопротивление не равное бесконечности, то по ней потечет ток I1. Из курса физики знаем, что всякая обмотка, через которую протекает ток, создает магнитное поле. В данном случае переменное поле, то есть интенсивность его меняется во времени и направление поля тоже меняется во времени. Магнитный поток Ф зависит от индуктивности катушки Lи силы тока в ней, в данном случае I1. Формула: Ф = L* I1. Сердечник трансформатора, на котором намотаны катушки, обычно делаются из тонких стальных листов, для уменьшения потерь этого магнитного потока. Однако потери все равно есть, из-за, так называемого, рассеивания. Данный магнитный поток будет одинаковым, как в режиме холостого хода, так и в режиме нагрузки, то есть, когда на вторую обмотку подключен потребитель и по ней потечет ток.

Вышеназванный переменный магнитный поток Ф будет создавать электродвижущую силу как во вторичной обмотке e2, так и в первичнойe1. Во вторичной обмотке нагрузки нет (потребитель не подключен), то нет и тока I2. То есть он равен нулю. А напряжение U2 есть, какое оно мы рассмотрим позже.

В первичной обмотке цепь замкнута и ЕДС e1 создает ток противодействующий основному току I1 и собственный магнитный поток, который противодействует потоку Ф. В связи с этим, ток холостого хода никогда не бывает большим. Для крупных трансформаторов это в пределах 5%, максимум 10% от номинального. Для трансформаторов малой мощности вне ответственных изделиях, например зарядных устройствах телефонов, этот ток может доходить до 30 и более процентов от номинального.

Напряжение U1 есть сумма от падений напряжений на активном сопротивлении UА1, а так же от создания магнитного потока Ф, которое обозначим UL1 и падения напряжения от создания потока рассеивания ULS1.

Значит формула, согласно закону Кирхгофа будет иметь вид: U1=UА1+UL1+ULS1. В свою очередь UА1=I1*R1. Где R1 – активное сопротивление на первичной обмотке. Витки обмотки, как правило, медные, по этой причине сопротивление R1 имеет очень малое значение.

Если трансформатор собран для ответственной работы, то и поток рассеивания так же будет мал. ULS1=XLS*I1=2πfLs1* I1, где f–промышленная частота 50 герц, а Ls1 – поток рассеивания. И тем и другим слагаемым можно пренебречь по сравнению с потерями на перемагничивание стали сердечника трансформатора. В этом случае мы допускаем, что все напряжение тратится на создание потока Ф, а он зависит от тока в проводнике, в данном случае I1 и индуктивности L, которая зависит от количества витков в обмотке. Но так как магнитный поток в первичной и вторичной обмотке одинаков, то напряжение U1 и U2 зависят только от количества витков в первичной и вторичной обмотке. Коэффициент зависимости этих напряжений и называется коэффициентом трансформации К = U1/U2= e1/e2 = W1/W2.

Напомним, что противодействие основному потоку возникает только при его изменении, то сеть при переменном потоке (иными словами при переменном токе в цепи). Если обмотку трансформатора включить в цепь постоянного тока, то она наверняка перегорит, поскольку противодействие будет составлять только активное сопротивление, а оно очень мало.

Если нам известен ток первичной обмотки I1, напряжение на первичной обмотке U1, напряжение на вторичной обмотке U2 и потребляемая трансформатором мощность S, то мы можем вычислить следующие параметры:

Коэффициент трансформации К = U1/U2
Процентное значение тока холостого хода: i = (Ixx/IH)*100, где Ixx – ток холостого ходав данном случае I1, IH – ток при номинальной нагрузке.
Активное сопротивление первичной обмотки R1 = PА/Ixx
Полное сопротивление первичной обмотки Z1 = U1/Ixx
Индуктивное сопротивление первичной обмотки X1 = (Z21 -R21)
Коэффициент мощности трансформатора cosφ = S/I12R1

Поскольку пункт 2 невозможно вычислить без проверки трансформатора при нагрузке, то и последовательность проверок, как правило, следующее: под нагрузкой, при коротком замыкании и при режиме холостого хода.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта Электронщик, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Общие сведения о трансформаторах

Практически на всех объектах энергосистемы практикуется установка трехфазных трансформаторов. Их потери по сравнению с однофазными устройствами снижены на 12-15%, а себестоимость на 20-25% ниже, чем у трех преобразователей с аналогичной суммарной мощностью.

Каждый трансформатор имеет собственную предельную единичную мощность, которая полностью зависит от размеров, веса и условий доставки оборудования к месту монтажа. Так мощность трехфазных устройств на 220 кВ составляет около 1000 МВА, при 330 кВ этот показатель повышается до 1250 МВА и т.д.

Применение однофазных трансформаторов встречается значительно реже. Они устанавливаются при невозможности выбора или изготовления трехфазного устройства с запланированной мощностью. Многие трехфазные преобразователи сложно доставлять к месту установки из-за больших размеров и веса. Поэтому однофазные устройства группируются в зависимости от требуемой общей мощности. Приборы на 500 кВ составляют 3х533 МВА, на 750 кВ – 3х417 МВА, на 1150 кВ – 3х667 МВА.

В соответствии с числом обмоток, рассчитанных на разные потенциалы, преобразователи могут быть двух- или трехобмоточными. В свою очередь, обмотки с одним и тем же напряжением бывают разделены на параллельные ветви в количестве две и выше. Они разъединены между собой перегородками и разделяются изоляцией с заземляющими элементами. Подобные обмотки называются расщепленными, и в соответствии с напряжением, которое бывает высшим, средним или низшим, они обозначаются как ВН, СН и НН.

Наиболее значимые характеристиками трансформаторов:

Номинальная мощность. Это наибольший показатель, до которого преобразователь может быть беспрерывно нагружен в обычных условиях, определенных паспортными данными
Номинальное обмоточное напряжение. Включает в себя сумму потенциалов обмоток №№ 1 и 2 в режиме холостого хода. При подключении к потребителю и подаче на обмотку-1 обыкновенного напряжения, во вторичной обмотке оно будет снижено на величину потерь. Отношение высшего напряжения к низшему называется коэффициентом трансформации.
Номинальные токи. Их величина отмечена в документации и должна обеспечивать нормальную функциональность трансформатора в течение продолжительного времени.
Номинальный ток обмоток. Величина определяется номинальной мощностью и потенциалом преобразователя.
Напряжение КЗ трансформатора. Образуется в условиях, когда обмотка-2 коротко замыкается, а к первичной подходит обычный номинальный ток. Данный показатель определяется по спаду напряжения и характеризует величину полного сопротивления трансформаторных обмоток.

Использование этого явления

Данное явление нашло свое применение в дуговой сварке, принцип работы которой построен на взаимодействии стержня с металлической поверхностью. Поверхность нагревается до температуры плавки, благодаря чему появляется новое прочное соединение, т.е. сварочный электрод замыкается с заземляющим контуром.

Такие режимы короткого замыкания действуют непродолжительный промежуток времени. В момент сварки в месте соединения стержня и поверхности возникает нестандартный заряд тока, из-за чего выделяется большое количество теплоты. Ее достаточно для плавки металла и создания сварочного шва.

Также короткое замыкание используется в сфере промышленной автоматики, с его помощью создаются информационные системы, которые отражают параметры передачи токового сигнала.

Полезное КЗ применяется в электродинамических датчиках. Например, в индукционных виброметрах, сейсмических приемниках. Короткое замыкание дает возможность дополнительно уменьшить количество колебаний подвижной системы.

Режим КЗ может использоваться при объединении каскадов в электронике, когда выход первого активного компонента работает в режиме КЗ.

Холостой ход трехфазного трансформатора

Характер работы 3-фазного устройства в режиме ХХ зависит от магнитной системы и схемы подключения обмоток:

первичная катушка — «треугольником», вторичная — «звездой» (D/Y): имеет место свободное замыкание ТГС тока I1 по обмоткам устройства. Поэтому магнитный поток и ЭДС являются синусоидальными и нежелательные процессы, описанные выше, не происходят;
схема Y/D: ТГС магнитного потока появляется, но ток от наведенной им дополнительной ЭДС свободно течет по замкнутым в «треугольник» вторичным катушкам. Этот ток создает свой поток вектора магнитной индукции, который гасит вызывающую его третью ГС основного МП. В результате магнитный поток и ЭДС, имеют почти синусоидальную форму;
соединение первичной и вторичной катушек «звездой» (Y/Y).

В последней схеме ТГС тока I1 отсутствует, поскольку для нее нет пути: третьи гармонии каждой из фаз в любой момент времени направлены к нулевой точке или от нее. Из-за этого искажается магнитный поток.

Дальнейшее определяется магнитной системой:

3-фазный трансформатор в виде группы 1-фазных: ТГС магнитного потока замыкается в каждой фазе по собственному сердечнику и из-за малого магнитного сопротивления последнего, достигает амплитуды в 15% – 20% рабочего магнитного потока. Она создает дополнительную ЭДС, амплитуда которой может достигать уже 45% – 60% от основной ЭДС. Такой рост напряжения может привести к пробою изоляции с последующей поломкой электроустановок;
трансформаторы с бронестержневой магнитной системой: имеют место те же явления (третьи гармонические магнитного потока замыкаются по боковым ярмам магнитопровода);
трехстержневая магнитная система: ТГС пути по магнитопроводу не имеет и замыкается по среде с малой магнитной проницаемостью — воздух, масло, стенки бака. Поэтому она имеет малую величину и значительной дополнительной ЭДС не наводит.

Схема опыта холостого хода трехфазного двухобмоточного трансформатора

Присутствие в схеме 3-фазного трансформатора соединения «треугольник» в значительной степени нейтрализует негативное влияние ТГС магнитного потока и улучшает кривую ЭДС.

В мощных установках для больших напряжений, где требуется соединение обмоток на обеих сторонах «звездой», устанавливают дополнительную нерабочую обмотку (не несет электрической нагрузки), соединенную по схеме «треугольник».

67.Потери и кпд трансформатора, энергетическая диаграмма.

В
процессе трансформирования электрической
энергии из первичной обмотки трансформатора
во вторичную часть энергии теряется в
самом трансформаторе на покрытие потерь.
Потери
в трансформаторе разделяют на электрические
и магнитные:

,
(2.81)

где –
суммарные потери;–
электрические и магнитные трансформатора
соответственно.

Электрические
потери трансформатора обусловлены
нагревом обмоток при прохождении по
ним электрического тока и равны:

.
(2.82)

Здесь –
электрические потери в первичной и
вторичной обмотках соответственно; m –
число фаз трансформатора; m =
1 – для однофазного трансформатора, m=
3 – для трёхфазного трансформатора.

Потери
в обмотках можно определить из опыта
короткого замыкания как

,
(2.83)

где –
мощность, подводимая к первичной обмотке
в режиме короткого замыкания при
номинальных токах в обмотках. При этом
считается, что вся подводимая активная
мощность расходуется только на покрытие
электрических потерь в обмотках, а
магнитными потерями пренебрегают,
поскольку магнитный поток в режиме
короткого замыкания мал и, следовательно,
магнитные потери также малы, и ими можно
пренебречь.

Электрические
потери зависят от величины нагрузки
трансформатора и поэтому их называют
переменными.

Магнитные
потери происходят главным образом в
магнитопроводе трансформатора. Причина
появления этих потерь – систематическое
перемагничивание магнитопровода
переменным магнитным полем. Магнитные
потери:

,
(2.84)

где –
потери на гистерезис, т.е. потери,
связанные с перемагничиванием
магнитопровода переменным магнитным
полем;–
потери на вихревые токи. Потери в стали
зависят от свойств материала, величины
индукции, частоты перемагничивания.
Потери на вихревые токи также зависят
и от толщины стальных листов.

Удельные
потери на гистерезис можно определить
как:

,
(2.85)

где –
постоянная, зависящая от марки стали;f –
частота перемагничивания;

В –
величина магнитной индукции.

Удельные
потери на вихревые токи можно определить
как

,
(2.86)

где –
постоянная, зависящая от марки стали.

Все виды потерь и
процесс преобразования потерь показаны
на энергетической диаграмме (рис. 2.26).

Коэффициент
полезного действия трансформатора
– это отношение активной мощности на
выходе вторичной обмотке к активной
мощности на входе первичной обмотки:

,
(2.90)

где –
полная номинальная мощность.

Зависимость КПД
трансформатора от нагрузки.

Из
(2.21)можно
найти значение нагрузки ,
при котором КПД максимален. Приравняв
нулю производную,
получим:

Это
значит, что КПД максимален
при равенстве мощностей потерь в проводах
обмоток и в стали. Следовательно,
оптимальный коэффициент нагрузки

Обычно
для трансформатора и,
значит,.
Таким образом, наибольшее значение КПД
трансформатора будет при нагрузке 70—50
% от номинальной.

Зависимость
КПД от нагрузки, построенная согласно
(2.21), показана на рис. 2.16

Общая номинальная
мощность установленных силовых
трансформаторов в 4-6 раз превышает
мощность генераторов, поэтому КПД
трансформаторов имеет важное значение
для рационального использования
энергетических ресурсов. Максимальный
КПД силовых трансформаторов доходит
до 99,5 %

Эксплуатационный КПД
трансформатора

Эксплуатационный КПД
трансформатора.

Если в течение года часть
времени трансформатор работает в режиме
холостого хода, то эксплуатационный
или годовой КПД

(2.22)

где —
число часов в году;— число
часов работы трансформатора при
постоянной нагрузке.

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Различные виды КЗ

Обозначения с кратким описанием:

3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания. Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.
2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗ	Процентное соотношение к общему числу (%)
К(З)	5,0
K(2)	10,0
K(1)	65,0
K(1,1) и K(1+1)	20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Неравенство — напряжение — короткое замыкание

Неравенство напряжений короткого замыкания вызовет распределение нагрузки между параллельно включенными трансформаторами, непропорциональное их номинальным мощностям. Такое же распределение нагрузок возникает и при неодинаковых коэффициентах трансформации включаемых на параллельную работу трансформаторов. Коэффициент трансформации может быть при необходимости изменен, если эксплуатационные условия потребуют этого. Для изменения коэффициента трансформации предусматриваются ответвления у трансформаторных обмоток.

При неравенстве напряжений коротких замыканий параллельная работа трансформаторов нежелательна, так как нельзя получить полной мощности от этих трансформаторов.

При неравенстве напряжений коротких замыканий параллельная работа трансформаторов нежелательна, так как нельзя получить полной мощности этих трансформаторов. При номинальной нагрузке трансформатора с меньшим напряжением короткого замыкания трансформатор с большим напряжением короткого замыкания будет недогружен. Если же трансформатор с большим напряжением короткого замыкания нагрузить номинальной мощностью, то трансформатор с меньшим напряжением короткого замыкания окажется перегруженным и длительно работать не сможет.

При неравенстве напряжений короткого замыкания двух трансформаторов один из них будет перегружаться, а другой недогружаться. Различие в напряжениях короткого замыкания допускается не более 10 % их среднего значения.

При неравенстве напряжений коротких замыканий параллельная работа трансформаторов нежелательна, так как нельзя получить отдачи полной мощности этими трансформаторами. При номинальной нагрузке трансформатора с меньшим напряжением короткого замыкания трансформатор с большим напряжением короткого замыкания будет недогружен. Если же трансформатор с большим напряжением короткого замыкания нагрузить номинальной мощностью, то трансформатор с меньшим напряжением короткого замыкания окажется перегруженным и длительно работать не сможет.

При неравенстве напряжений коротких замыканий нагрузка между параллельно работающими трансформаторами распределяется неравномерно, и трансформатор с меньшим напряжением короткого замыкания нагружается в большей мере, чем трансформатор с большим напряжением короткого замыкания.

Определение распределения тока по внешним характеристикам при параллельной работе трансфорыа.

Это выражение показывает, что при неравенстве напряжений короткого замыкания относительные токи трансформаторов обратно пропорциональны напряжениям короткого замыкания. Поэтому при повышении нагрузки раньше других достигает номинальной мощности трансформатор, имеющий меньшее напряжение короткого замыкания. Дальнейшее увеличение общей нагрузки трансформаторов недопустимо, иначе первый трансформатор будет перегружаться, вследствие чего установленная мощность трансформаторов остается недоиспользованной.

Напряжения короткого замыкания, их активные и реактивные составляющие определяют распределение нагрузки между трансформаторами при их параллельной работе. При неравенстве напряжений короткого замыкания нагрузка между параллельно работающими трансформаторами распределяется неравномерно и трансформатор с меньшим напряжением короткого замыкания нагружается в большей мере, чем трансформатор с большим напряжением короткого замыкания.

Потери холостого хода и короткого замыкания

Помимо напряжения короткого замыкания существуют и другие, не менее важные параметры трансформаторных устройств. Например, экономичность их работы во многом определяется потерями холостого хода (Р_х) и короткого замыкания (Р_к).

В первом случае затраты связаны с потерями в стальных компонентах, задействованных в создании вихревых токов и перемагничивании. Они снижаются за счет использования специальной электротехнической стали, содержащей малое количество углерода и определенные виды присадок. Для защиты используется жаростойкое изоляционное покрытие. Существуют разные уровни потерь холостого хода и причины, от чего зависит величина их для преобразователей. Удельные потери уровня А составляют до 0,9 Вт/кг, а на уровне Б они будут не выше 1,1 Вт/кг.

Потери КЗ включают в себя потери в обмотках, находящихся под нагрузкой, а также дополнительные потери в обмотках и конструктивных элементах. На их появление оказывают влияние магнитные поля рассеяния, способствующие возникновению вихревых токов в витках, расположенных по краям обмотки и самих деталях устройства. Снизить такие потери возможно за счет использования в обмотках многожильного транспонированного провода, а на стенках бака устанавливаются экраны из магнитных шунтов.
