Трансформатор в электрических цепях

ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы получили широкое распространение, как в промышленности, так и в быту. Одной из основных областей их промышленного применения является передача электроэнергии на дальние расстояния и ее перераспределение.

Не менее известны сварочные (электротермические) трансформаторы. Как видно из названия, данный тип устройств применяется в электросварке и для подачи питания на электротермические установки. Также достаточно широкой областью применения трансформаторов является обеспечение электропитания различного оборудования.

В зависимости от назначения трансформаторы делят на:

Являются наиболее распространенным типом промышленного трансформатора. Применяются для повышения и понижения напряжения. Используется в линиях электропередач. По пути от электрогенерирующих мощностей до потребителя электроэнергия может несколько раз проходить через повышающие силовые трансформаторы, в зависимости от удалённости конкретного потребителя.

Перед подачей непосредственно на приборы потребления (станки, бытовые и осветительные приборы) электроэнергия претерпевает обратные преобразования, проходя через силовые понижающие трансформаторы.

Тока.

Выносные измерительные трансформаторы тока используются для обеспечения работоспособности цепей учета электроэнергии защиты энергетических линий и силовых автотрансформаторов. Они имеют различные размеры и эксплуатационные показатели. Могут размещаться в корпусах небольших приборов или являться отдельными, габаритными устройствами.

В зависимости от выполняемых функций различают следующие виды:

• измерительные — подающее ток на приборы измерения и контроля;
• защитные — подключаемые к защитным цепям;
• промежуточные — используется для повторного преобразования.

Напряжения.

Они применяются для преобразования напряжения до нужных величин. Кроме того, такие устройства используются в цепях гальванической развязки и электро- радио- измерениях.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как правильно подключить

Во всех тонкостях электрики сложно разобраться простому человеку, но при использовании трансформатора понижающего типа в быту важно понимать, как происходит процесс подключения. Бывает, что возникает потребность подключения агрегата сразу на нескольких потребителей

Бывает, что возникает потребность подключения агрегата сразу на нескольких потребителей.

Стоит знать:

При подключении трансформатора сразу на несколько потребителей важно учитывать количество выходных клемм.
Общая потребляемая мощность для жильцов должна быть идентичной мощности трансформатора либо немного ниже. По мнению специалистов, идеальный второй показатель выше первого – на 20%.
Подключается агрегат через электрическую проводку, размер которой не должен быть слишком большим

Достаточно 2 м при монтаже светодиодного освещения во избежании потери мощности.
Суммарная мощность электроприборов не должна быть выше мощности трансформатора.

Если посмотреть на схему подключения понижающего трансформатора, то видно, что монтируется между распределительной коробкой мощностью 220 Вт и лампами накаливания. Провода из распредкоробки подключаются непосредственно к выключателю.

Подключение трансформатора напряжения

При подключении важно, чтобы совпадали все уравнения, касающиеся модели прибора. Также существенное значение имеет фазировка, если в одну цепь подключается сразу несколько приборов параллельно

Во избежание больших потерь мощности фазы должны быть правильно соединены между собой с образованием замкнутого контура. При несовпадении фаз начнет расти нагрузка и падать мощность. Может произойти короткое замыкание.

Трансформатор – электромагнитный аппарат. Повышает либо понижает напряжение переменного тока. Он лишен подвижных частей. Значит, является статическим. По размерам бывает с трехэтажное здание либо миниатюрное, помещаемое в руку. В составе – сердечник и несколько обмоток с расположением на магнитопроводе. Хотя может содержать всего одну обмотку без сердечника.

При работе трансформатора срабатывает принцип электромагнитного взаимодействия. Переменный ток подается на первичную обмотку, меняет направление дважды за цикл. Значит, что вокруг обмотки образуется магнитное поле, но ежесекундно исчезает. Вторичная обмотка – проводник электромагнитного взаимодействия. Там же индуцируется напряжение.

Конечно, простому человеку сложно понять конструкцию, назначение прибора. Для познания можно просто разобрать, прозвонить, подключить или демонтировать в домашних условиях.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

История создания трансформаторов

Трансформатор напряжения

Трансформатор напряжения можно отнести больше к электротехнике, чем к электронике. Самый обыкновенный однофазный трансформатор напряжения выглядит вот так.

Если откинуть верхнюю защиту трансформатора, то мы можем четко увидеть, то он состоит из какого-то железного каркаса, который собран из металлических пластин, а также из двух катушек, которые намотаны на этот железный каркас. Здесь мы видим, что из одной катушки выходит два черных провода

а с другой катушки два красных провода

Эти обе катушки одеваются на сердечник трансформатора. То есть в результате мы получаем что-то типа этого

Ничего сложного, правда ведь?

Но дальше самое интересное. Если подать на одну из этих катушек переменное напряжение, то в другой катушке тоже появляется переменное напряжение. Но как же так возможно? Ведь эти обмотки абсолютно не касаются друг друга и они изолированы друг от друга. Во чудеса! Все дело, в так называемой электромагнитной индукции.

Если объяснить простым языком, то когда на первичную обмотку подают переменное напряжение, то в сердечнике возникнет переменное магнитное поле с такой же частой. Вторая катушка улавливает это переменное магнитное поле и уже выдает переменное напряжение на своих концах.

Устройство и принцип работы однофазного двухобмоточного трансформатора

Назначение, область применения и классификация трансформаторов

Трансформеры.

Трансформатор – это электромагнитное устройство, используемое для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения без изменения частоты.

Необходимость преобразования, то есть увеличения и уменьшения переменного напряжения, вызвана необходимостью передачи электрической энергии на большие расстояния. Чем выше значение передаваемого напряжения, тем меньше ток при той же мощности генератора. Следовательно, для передачи энергии потребуются провода меньшего сечения, что приведет к экономии цветных металлов, снижению веса и стоимости линий электропередачи (ЛЭП). Кроме того, с уменьшением тока потери мощности в линиях передачи уменьшаются ∆P = I2Rl.

По применению трансформаторы можно разделить на следующие типы:

1. Силовые трансформаторы, используемые в сетях передачи и распределения.

2. Автотрансформаторы с постепенной регулировкой выходного напряжения и используемые для его изменения (регулирования).

3. Измерительные трансформаторы, используемые как элементы измерительных приборов.

4. Трансформаторы специального назначения (печь, пайка, пик, изоляция и т.д.)

Используемые в настоящее время изоляционные материалы позволяют повысить напряжение в ЛЭП до 1250 кВ.

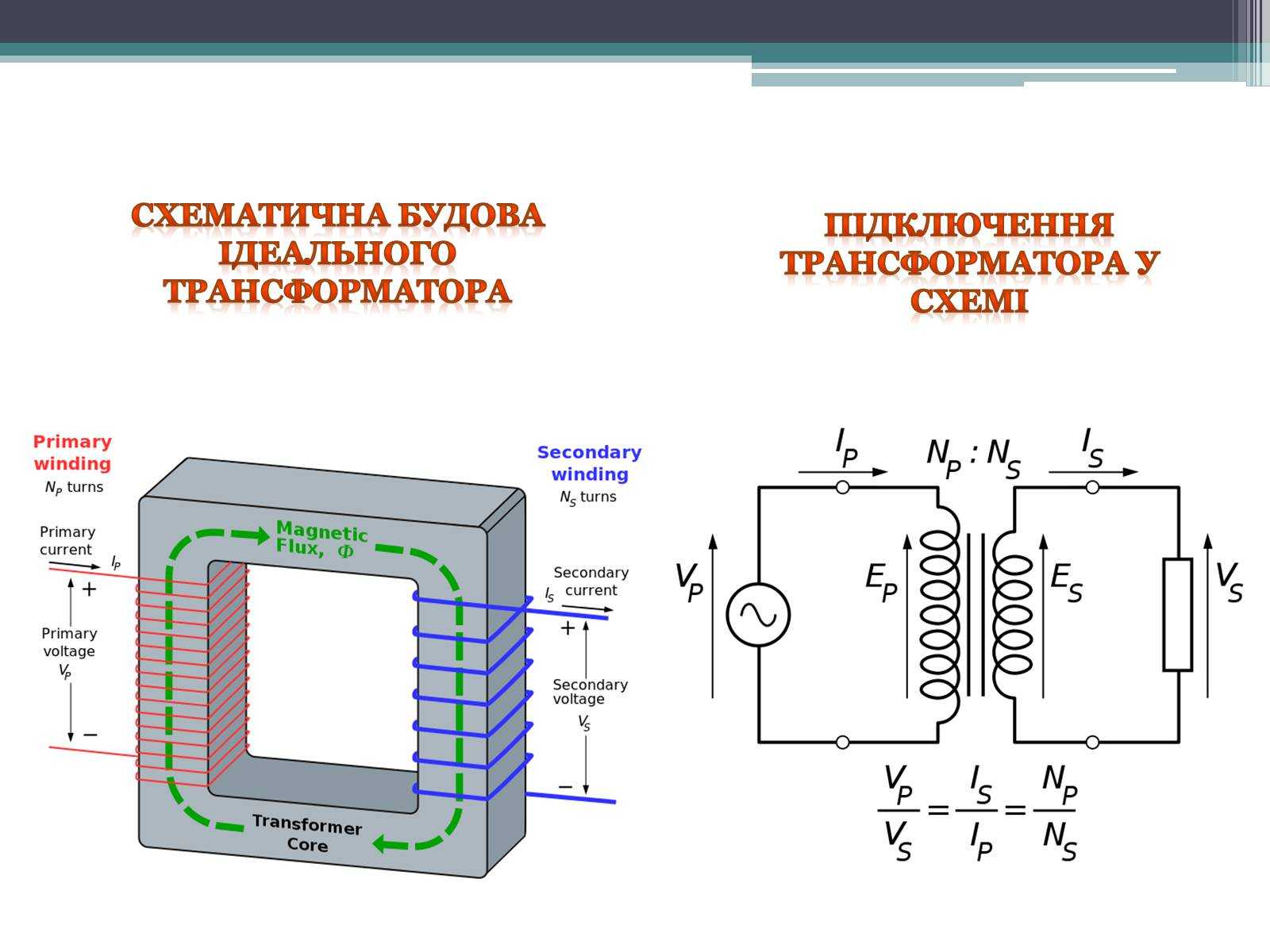

Трансформатор состоит из ферромагнитного (стального) сердечника (ФМС) и двух обмоток: первичной с числом витков W1, на которую подается напряжение источника U1, и вторичной – с числом витков W2, на клеммах которых напряжение U2 Сердечник трансформатора собирается из отдельных листов электротехнической стали (толщиной 0,3-0,5 мм), изолированных друг от друга для уменьшения потерь на вихревые токи.

Работа трансформатора основана на принципе взаимной индукции. При включении первичной обмотки W1 переменным напряжением U1 в ней появится ток I0, который, протекая по виткам W1, вызовет появление магнитного потока первичной обмотки, состоящей из основных или, по-другому, рабочий поток Ф, замыкающийся по сердечнику, и поток дисперсии Фδ1, замыкающийся в воздухе (рис. 4.3.). Электричество передается от первичного к вторичному через рабочий процесс.

Переменный синусоидальный рабочий магнитный поток, основанный на законе электромагнитной индукции, индуцирует в первичной обмотке ЭДС самоиндукции E1, а во вторичной обмотке – ЭДС взаимной индукции E2, которая создает напряжение U2 на выводах ‘ вторичная обмотка.

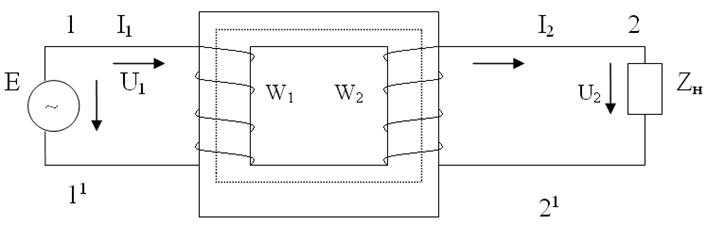

Если к вторичной обмотке трансформатора подключить нагрузку Zн (рис. 4.4.), В ней появится ток I2, который, протекая по виткам W2, вызовет появление магнитного потока во вторичной обмотке. Этот поток состоит из потока Ф2, закрытого в активной зоне, и вытекающего потока Фδ2, закрытого в воздухе.

Вторичный поток F2, согласно правилу Ленца, всегда направлен навстречу потоку первичной обмотки и стремится его уменьшить. Уменьшение расхода Ф приведет к уменьшению ЭДС E1. В результате разница между напряжением U1 и ЭДС E1 увеличится, что приведет к увеличению тока обмотки I0 до тока I1, который компенсирует магнитный поток Ф2 (рисунок 4.4). Таким образом, общий рабочий магнитный поток F1 – F2 останется неизменным и примерно равен начальному потоку F, приложенному к обеим обмоткам трансформатора.

Переменные потоки магнитной дисперсии первичной и вторичной обмоток Фδ1 и 2 связаны с одной из обмоток и наводят в них соответствующие ЭДС дисперсии Еδ1 и 2.

Что делает трансформатор

Виды трансформаторов

Всего есть три основных типа трансформаторов тока:

1. Сухие – это трансформаторы первичной обмотки, физически последовательно соединены с проводником, который несет измеренный ток, протекающий в цепи. Величина вторичного тока зависит от коэффициента трансформации трансформатора.
2. Тороидальные трансформаторы — они не содержат первичную обмотку. Вместо этого линия, которая несет ток, протекающий в сети, проводит его через специальное «окно» или отверстие тороидального трансформатора. Некоторые торроидального типа имеют «раздвоенное ядро», которое позволяет им открываться, работать и закрываться, не отключая напряжения цепи, к которой они подключены. Они широко используются для защиты от замыкания в проводке частного дома или квартиры многоэтажки.
3. Высоковольтные масляные трансформаторы (элегазовые). Эти устройства для нормализации тока используют кабель или шинные передатчики главной цепи первичной обмоткой, их периодичность эквивалентна одному ходу стандартного сухого трансформатора. Они полностью изолированы от высокого рабочего напряжения системы, как правило, присоединены болтами к нагрузочной системе устройства.
4. Также они могут быть разборные, они же разъемные, встроенные, оптические, и т.д.

Трансформаторы тока и напряжения могут уменьшать или увеличивать текущие уровни от тысячи ампер к стандартному выходу, в зависимости от марки (Circutor, ASK, Schneider Electric, АВВ, Армавир) и типа, они могут быть рассчитаны на 6 кв, 630 кв, 10 кв. Таким образом, малые и точные приборы и устройства управления могут использоваться с КТ, потому что они изолированы от любых линий электропередач высокого напряжения. Есть множество приборов учета, которые используются для трансформаторов тока, начиная с амперметра и ваттметром, и заканчивая специальными выключателями нагрузки, УЗО-автоматами и т.д.

Фото — Трансформаторы тока тор

Преимущества и недостатки

К преимуществам автотрансформаторов относят:

• высокий КПД за счет преобразования лишь части энергии (справедливо при коэффициенте преобразования при k
• небольшие потери электричества;
• плавный съем напряжения с контакта;
• сравнительно низкую цену (требуется меньше стали для изготовления сердечника и меньше меди при создании обмоток);
• небольшой вес, облегчающий перевозку и монтаж;
• возможность изготовить оборудование по заданным размерам и весу.

При выборе обязательно учитываются недостатки:

• необходимость разрядчиков на случай грозы из-за повышенного потенциала напряжения;
• отсутствие изоляции между обмотками;
• при сбоях высокого вольтажа низкий теряет стабильность;
• при заземлении необходимо учесть, что его сопротивление не должно превышать разность потенциалов фаз во время короткого замыкания;
• если прибор понижающий, возникают токи, способствующие образованию короткого замыкания.

Как устроены силовые трансформаторы

Что такое однофазный трансформатор

Электроустановка, содержащая две или более индуктивно связанных катушки, называется трансформатором. Это устройство способно преобразовывать электрический ток одной силы в переменный ток разной силы. На данный момент особой популярностью пользуются трехфазные и однофазные электрические трансформаторы.

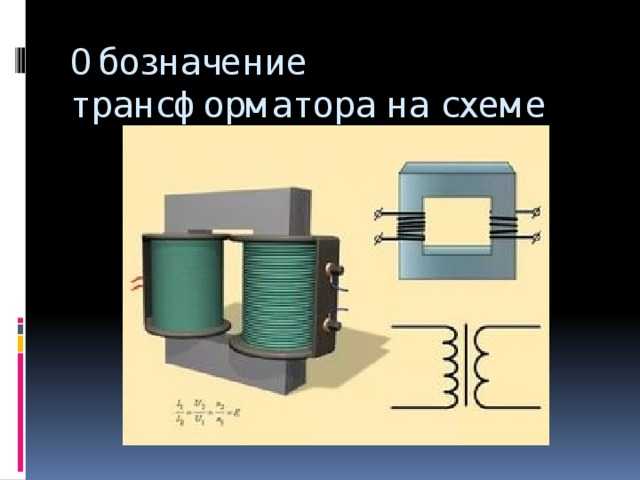

Схема простейшего однофазного трансформатора

Типичное однофазное устройство представляет собой замкнутый ферромагнитный сердечник, обернутый вокруг первичной и вторичной катушек. Для уменьшения закрученных токов сердечник состоит из тонких слоев (полмиллиметра) специальной стали.

Примечание! На схемах трансформаторов обычно используются положительные направления всех величин, характеризующих рабочие процессы. Это происходит из-за того, что первичная катушка является приемником энергии, а вторичная – источником.

Трансформатор однофазный НДК-50ВА 230/24 МЭК

Виды трансформаторов

В зависимости от своего применения и характеристик трансформаторы бывают нескольких видов. К примеру, в электрических сетях населенных пунктов, промышленных предприятий применяют трансформаторы силовые, основной задачей которых является понижение напряжения в сети до общепринятого – 220 В. Если трансформатор предназначен для регулировки тока, он называется трансформатор тока, а если устройство регулирует напряжение – то это трансформатор напряжения. В обычных сетях применяются однофазные трансформаторы, в сетях на три провода (фаза, ноль, заземление) нужен трехфазный трансформатор. Бытовой трансформатор, 220В предназначается для защиты бытовой техники от перепадов напряжения.

Виды трансформаторов

Сварочный трансформатор предназначен для разделения сварочной и силовой сети, для понижения напряжения в сети до нужной для сварки величины. Масляный трансформатор предназначается для использования в сетях с напряжением выше 6 000 Вольт. Конструкция трансформатора включает в себя: магнитопровод, обмотки, бак, а также крышки с вводами. Магнитопровод состоит из 2 листов электротехнической стали, которые изолированы друг от друга, обмотки, как правило, делают из алюминиевого или медного провода. Регулировка напряжения производится с помощью ответвления, которое соединяется с переключателем. Существует два вида переключения ответвлений: переключение под нагрузкой — РПН (регулирование под нагрузкой), а также без нагрузки, после того, как трансформатор отключен от внешней сети (ПБВ, или переключение без возбуждения). Большее распространение получил второй способ регулировки напряжения.

Говоря о видах трансформаторов, нельзя не рассказать об электронном трансформаторе. Электронный трансформатор представляет собой специализированный источник питания, который служит для преобразования напряжения 220В в 12 (24)В, при большой мощности. Электронный трансформатор намного меньше обычного, при тех же самых параметрах нагрузки.

Заключение

www.domasniyelektromaster.ru

www.td-automatika.ru

www.ivatv.narod.ru

www.etcenter.ru

www.www.joyta.ru

Предыдущая
ТрансформаторыТрансформаторы для светодиодных лент, мнение специалистов
Следующая
ТрансформаторыЧто такое трансформаторная подстанция

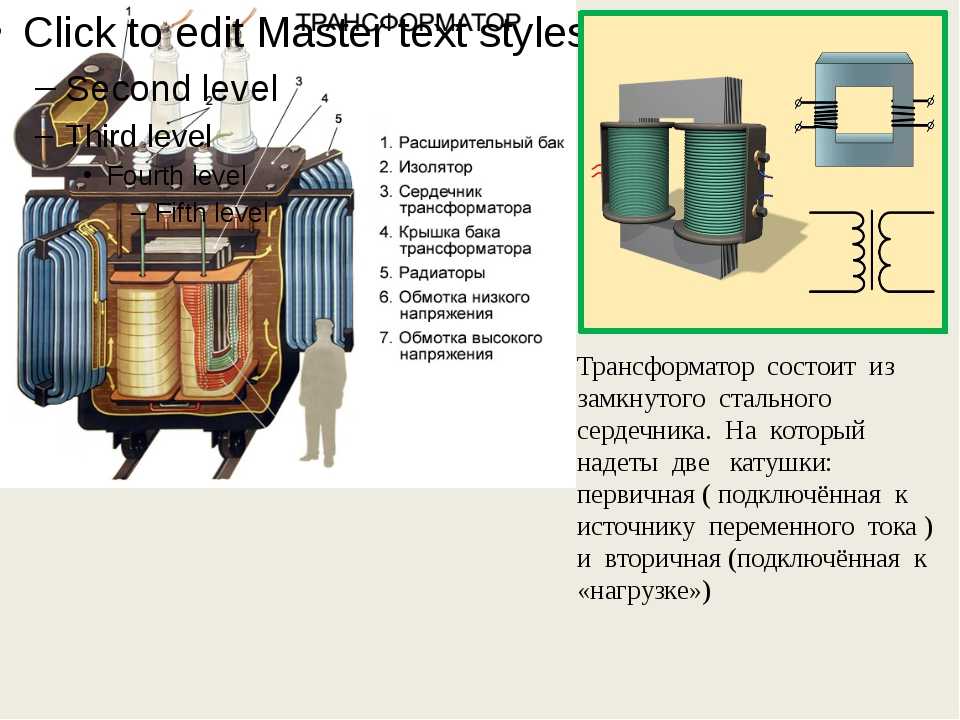

Основные детали и системы силового трансформатора

Как расшифровать данные

Трансформаторы обозначаются в виде набора букв и цифр вида ХХХХХХ – 1234/1234 – Х1, где вместо буквы «Х» ставится некая буква, которая по порядку показывает тип, количество фаз, как множество низковольтных обмоток, система охлаждения и специальные обозначения для специальных типов трансформаторов.

Не всегда все буквы будут присутствовать в обозначении трансформатора, их наличие в маркировке зависит только от наличия этих характеристик.

Цифровые обозначения отражают основные характеристики трансформаторов: номинальную мощность, номинальный класс напряжения обмотки ВН, а последние две цифры обозначают год начала производства.

Тип

Если в начале символа стоит буква «А», значит перед вами автотрансформатор. Если он отсутствует, силовой трансформатор является повышающим или понижающим.

Для обозначения количества фаз используются буквы «Т» – трехфазный и «О» – однофазный.

Расщепленная обмотка

За этой буквой следует информация о разделенной обмотке – «П». Это означает, что есть две или три обмотки на понижающем напряжении.

Отвод тепла

Система охлаждения обозначается следующими буквами:

• В – трансформатор сухой, то есть воздушного охлаждения;
• СЗ – то же, но в защищенном варианте;
• ПГ – герметичный с воздушным охлаждением;
• СД – воздушное охлаждение с вентилятором;
• М – масляное охлаждение с естественной циркуляцией;
• D – масляный бак охлаждается вентилятором (нагнетателем);
• C – принудительная циркуляция масла;
• DC – это комбинация двух методов охлаждения: обдува и циркуляции.

Число обмоток

После системы охлаждения может стоять буква «Т», обозначающая трехобмоточный трансформатор. Интересно, что двойная обмотка не имеет символа.

Регулировка напряжения под нагрузкой

Если количество витков трансформатора можно изменить, не отключая электрическую цепь, в этом случае это означает, что напряжение можно регулировать под нагрузкой, и обозначается буквой «H». В регулировке с отключением – переключение без возбуждения – буква отсутствует.

Исполнение

Есть устройства со специальными дизайнерскими решениями. Подвесные трансформаторы обозначаются буквой «П», с литой изоляцией – «L», энергосберегающие – буквой «E», а улучшенные – буквой «U».

Назначение

В зависимости от области применения в конце маркировки может быть буква с информацией об этом. Для работы в самой электростанции – «С», при использовании на железных дорогах – «F», на металлургических предприятиях – «М».

Особые обозначения

Существуют отдельные категории трансформаторов, для которых применяются разные обозначения. В частности, это трансформаторы тока и напряжения. Тип сразу указывается в начале буквенного кода: «T» для первого типа и «H» для второго. Информация о способе установки следующая: «P» для контрольных точек, «O» для точек опоры и «W» для сборных шин. Изоляция также обозначается специальными буквами: «L» – для литой изоляции, «F» – для фарфора и «B» – для интегрированной изоляции.

Цифры

Цифровая маркировка дает только самые основные характеристики трансформатора. Цифры, следующие за чертой сразу после букв, обозначают номинальную мощность в киловольт-амперах (кВА). Затем через косую черту указывается мощность обмотки, а для автотрансформаторов через другую полосу – класс напряжения обмотки. Далее указывается климатический вариант, то есть условия местности, в которых данный экземпляр может работать («Y» – для умеренных зон, «X» – для холодных и т.д.) в тип помещения – на открытом воздухе или в помещении. В некоторых случаях прочерк обозначает год выпуска или начало выпуска устройств данной конструкции.

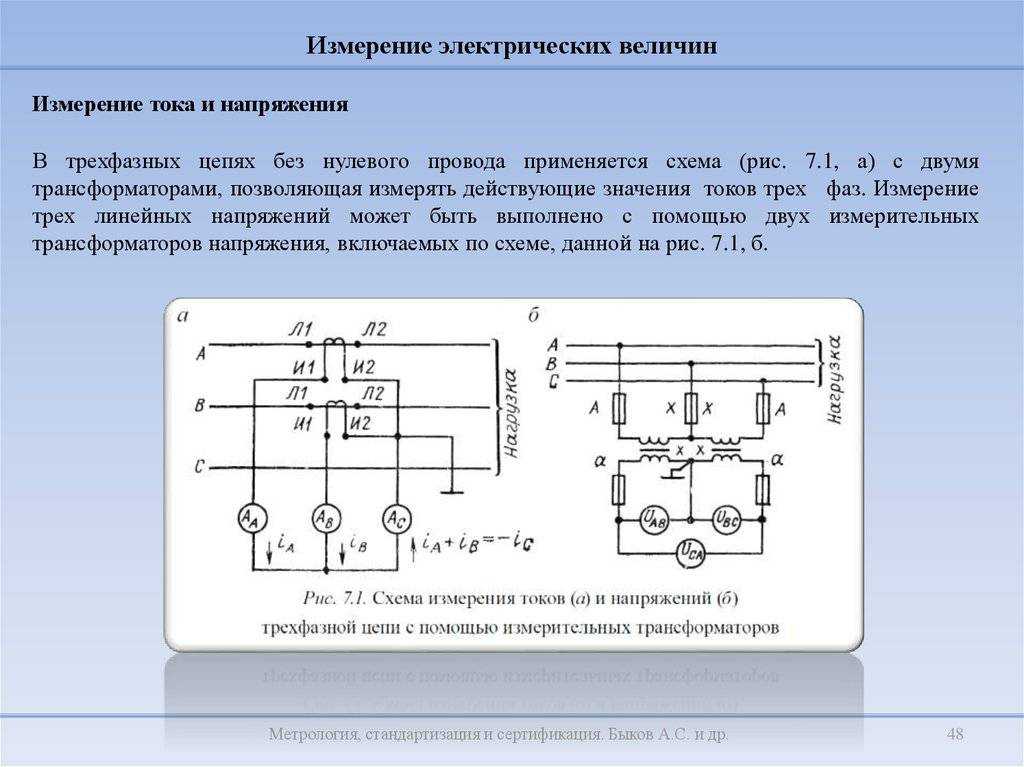

Для чего нужны измерительные трансформаторы тока и напряжения

Трансформатор принадлежит к классу статических электромагнитных аппаратов, который преобразует ток одного напряжения в переменный ток другого напряжения. Измерительные трансформаторы признаны одними из самых надежных элементов в системе энергообеспечения.

Помимо определения показателей нагрузки и напряжения служат для присоединения аппаратуры автоматического регулирования и защитных устройств. С помощью измерительных трансформаторов:

снижают габариты и вес приборов измерения;

повышают уровень безопасного обслуживания оборудования;

предупреждают последствия от ошибочных действий электротехнического персонала;

расширяют пределы измерения переменного тока.

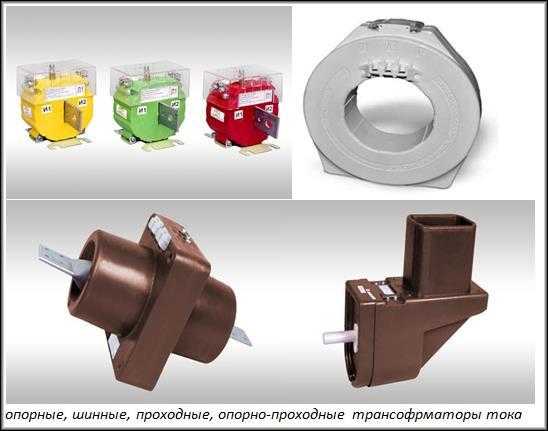

Разновидности

Есть много видов ТТ, но в наиболее общем виде выбор трансформаторов тока учитывает, что изделия подразделяются на измерительные (ТТИ) и для защиты.

Фактор разделенияВиды

Назначение	защита или контроль (измерение); промежуточные — для замеров, выравнивания токов в АВДТ; лабораторные.
Конструкция	В обмоточных первичка включена последовательно в измеряемый проводник. В тороидальных вместо нее — линия сети (в отверстии ТТ), а в стержневых в ее роли — кабель цепи, что эквивалентно 1 витку.
Монтаж	для размещения снаружи (в ОРУ), или внутри (в ЗРУ); встраиваемые (в ЭУ, измерителях, коммутационных агрегатах); накладные; для переноски (для лабораторий, тестирования).
Количество витков	с множеством витков (петлеобразные, восьмеркой); одновитковые.
Изоляция	сухая: (фарфор, эпоксид, бэкелит); промасленное покрытие; компаунд.
Ступени	Одна или больше (каскадные)
Под какой номинал	До 1 кВ и выше (например, для тока 10 кВ)

Токовый трансформатор может выполняться с возможностью открывать его, устанавливать и запирать, без отключения, в онлайн режиме.

Защитные ТТ

Трансформаторы защитные обычно релейного типа, «следят», чтобы проводящий манипуляции, влезающий в электросети электростанции, не получил смертельный удар. Внутри электросистем, создающих, транспортирующих, распределяющих энергию, для корректной работы присутствуют опасные значения. Но любое оборудование требует проверки, починки, обслуживания, поэтому оставляют «окно» безопасности в виде ТТ для специалистов-ремонтников.

Измерительные ТТ

Задача измерительного трансформатора тока ТТИ — преобразовывать величины, создавая возможность подсоединять вольтметр, амперметр, другой измеритель, не боясь, что он перегорит от чрезмерной нагрузки. При этом получают максимально точные, достоверные данные измерений. Другими словами, ТТ изолирует подключаемый девайс, не только для замеров, но и любой другой по потребности, от высоких мощностей.

Обмотки трансформатора

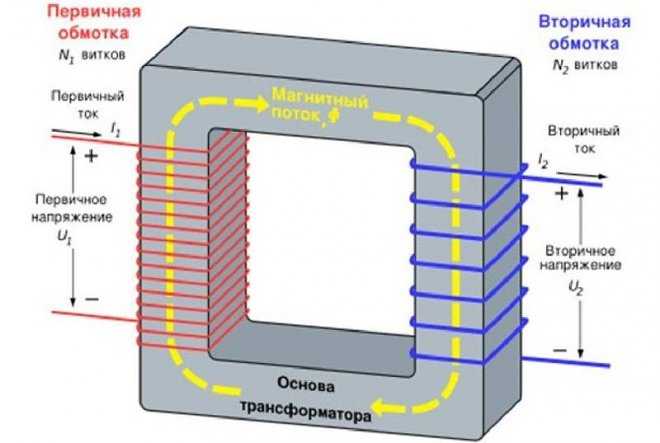

Эти самые катушки с проводом в трансформаторе называются обмотками. В основном обмотки состоят из медного лакированного провода. Такой провод находится в лаковой изоляции, поэтому, провод в обмотке не коротит друг с другом. Выглядит такой обмоточный трансформаторный провод примерно вот так.

Он может быть разного диаметра. Все зависит от того, на какую нагрузку рассчитан тот или иной трансформатор.

У самого простого однофазного трансформатора можно увидеть две такие обмотки.

Обмотка, на которую подают напряжение называется первичной. В народе ее еще называют “первичка”. Обмотка, с которой уже снимают напряжение называется вторичной или “вторичка”.

Для того, чтобы узнать, где первичная обмотка, а где вторичная, достаточно посмотреть на шильдик трансформатора.

I/P: 220М50Hz (RED-RED) – это говорит нам о том, что два красных провода – это первичная обмотка трансформатора, на которую мы подаем сетевое напряжение 220 Вольт. Почему я думаю, что это первичка? I/P – значит InPut, что в переводе “входной”.

O/P: 12V 0,4A (BLACK, BLACK) – вторичная обмотка трансформатора с выходным напряжением в 12 Вольт (OutPut). Максимальная сила тока, которую может выдать в нагрузку этот трансформатор – это 0,4 Ампера или 400 мА.

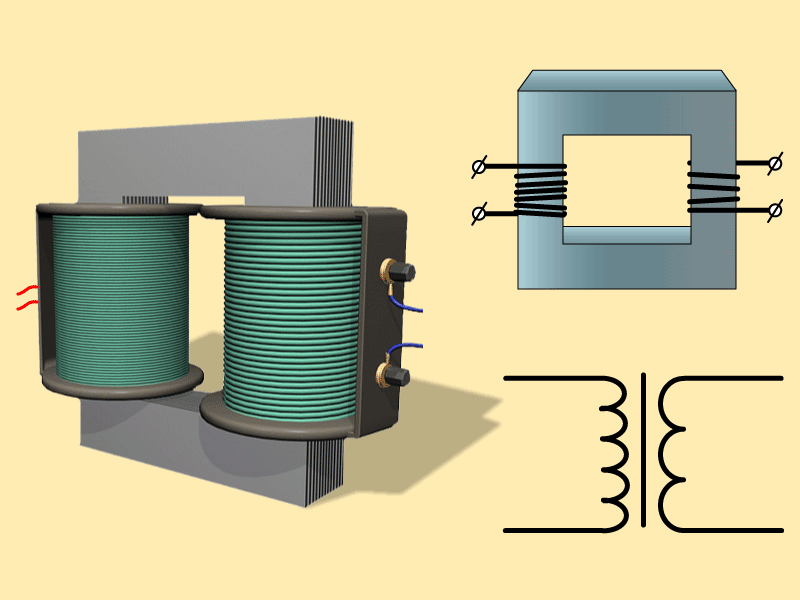

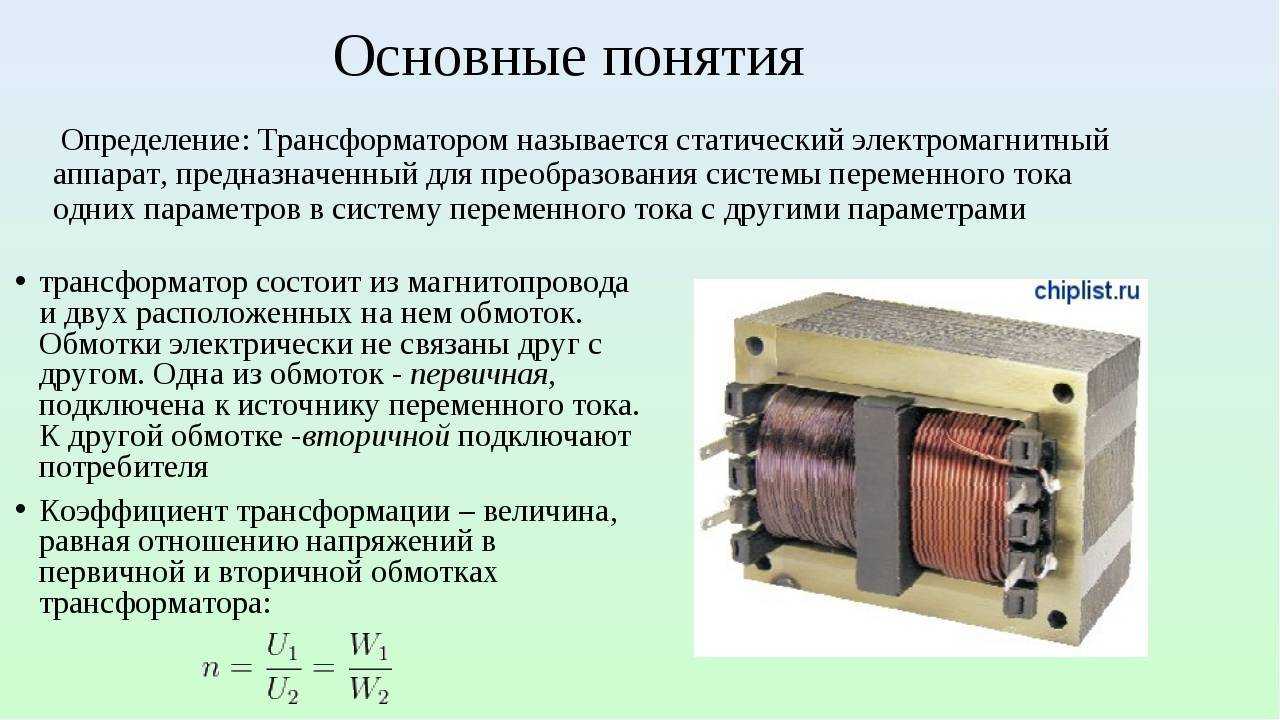

Как устроен и как работает трансформатор

Трансформаторы – это название огромного «семейства», куда входят однофазные, трехфазные, понижающие, повышающие, измерительные и множество других типов трансформаторов. Основное их назначение – преобразование одного или нескольких напряжений переменного тока в другое на основе электромагнитной индукции при неизменной частоте.

Итак, кратко, как работает простейший однофазный трансформатор. Он состоит из трех основных элементов – первичной и вторичной обмоток и объединяющего их в единое целое магнитопровода, на который они как бы нанизаны. Источник подключается исключительно к первичной обмотке, в то время, как вторичная снимает и передает уже измененное напряжение потребителю.

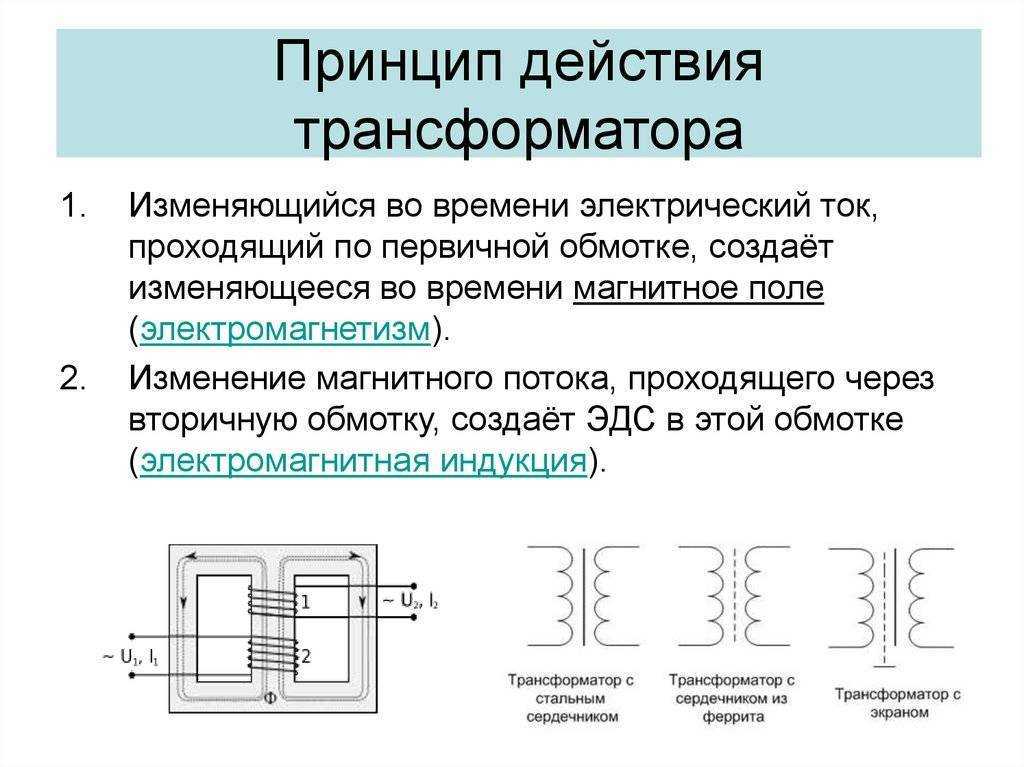

Принцип работы трансформатора

Подключенная к сети первичная обмотка создает в магнитопроводе переменное электромагнитное поле и формирует магнитный поток, который начинает циркулировать между обмотками, индуцируя в них электродвижущую силу (ЭДС). Ее величина зависит от числа витков в обмотках. К примеру, для понижения напряжения необходимо, чтобы в первичной обмотке витков было больше, чем во вторичной. Именно по такому принципу работают понижающие и повышающие трансформаторы.

Важная особенность конструкции трансформатора состоит в том, что магнитопровод имеет стальную структуру, а обмотки, как правило имеющие форму цилиндра, изолированы от него, непосредственно не связаны друг с другом и имеют свою маркировку.

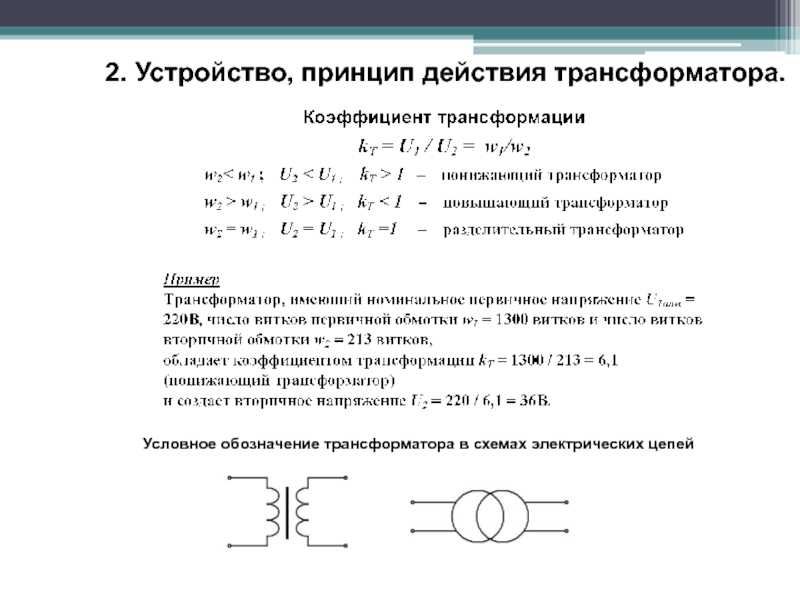

Коэффициент трансформации

В физике формулы для вычисления этой величины представлены таким образом:

1. k=U1U2, где:

• k — коэффициент трансформации;
• U1 — напряжение на первичной обмотке;
• U2 — напряжение на вторичной обмотке.

2. k=I2I1, где:

• k — коэффициент трансформации;
• I1 — напряжение на первичной обмотке;
• I2 — напряжение на вторичной обмотке.

3. k=N1N2, где:

• k — коэффициент трансформации;
• N1 — количество витков на первичной обмотке;
• N2 — количество витков на вторичной обмотке.

Коэффициент трансформации показывает, каким устройством он является: повышающим или понижающим.

Повышающим он бывает в том случае, если на вторичной обмотке величина напряжения больше, чем на первичной.

Понижающим — в том случае, если во второй цепи возникает меньшее по величине напряжение, чем в первичной цепи.

Классификация

Семейство трансформаторов тока классифицируют по нескольким признакам.

1. По назначению:
   • защитные;
2. линейки измерительных трансформаторов тока;
3. промежуточные (используются для выравнивания токов в системах дифференциальных защит);
4. лабораторные.
5. По способу монтажа:
   • наружные (см. рис. 8), применяются в ОРУ;
6. внутренние (размещаются в ЗРУ);
7. встраиваемые;
8. накладные (часто совмещаются с проходными изоляторами);
9. переносные.

Рис. 8. Пример наружного использования ТТ

Классификация по типу первичной обмотки: многовитковые, к которым принадлежат катушечные конструкции, и трансформаторы, с обмотками в виде петель;

одновитковые;

шинные.

По величине номинальных напряжений:

• До 1 кВ;

Свыше 1 кВ.

Трансформаторы тока можно классифицировать и по другим признакам, например, по типу изоляции или по количеству ступеней трансформации.
