Характеристики микросхемы lm317t

Производители

LM317t выпускают многие именитые производители, ниже представим их вместе с DataSheet:

Микросхема уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. На основе этой микросхемы можно собрать регулируемый блок питания на LM317, стабилизатор тока, светодиодный драйвер и другие БП. Для этого потребуется несколько внешних радиодеталей, для LM317 схема включения работает сразу, настройки не требуется.

Микросхемы ЛМ317 и LM317T datasheet полностью одинаковые, отличаются только корпусом. Никаких отличий или разницы нет, совсем нет.

Так же написал обзоры и datasheet других популярных ИМС TL431, LM358 LM358N, LM494. C хорошими иллюстрациями, понятными и простыми схемами.

• 1. Характеристики
• 2. Аналоги
• 3. Типовые схемы включения
• 4. Калькуляторы
• 5. Схемы включения
• 6. Радиоконструкторы
• 7. Datasheet, даташит

Чем является

Микросхема позиционирует как линейный стабилизатор напряжения. Характерной особенностью является выходной показатель, он устанавливается пользователем в одном из допустимых пределов. Также допускается вариант оперативной регулировки. Выпускается с тремя выводами в отдельных типах оснащения корпуса. Формируемый диапазон у различных типов устройств одинаковый.

Основные характеристики

• Значение максимального тока составляет 1,5 А.
• Показатель напряжение элемента на выходе не превышает 40 В.
• Уровень минимального, получаемого в результате установлен 1,25 В.
• Падение параметра в 3 В при значении выходного в пределах 37 В.

Описание

Отличное решение – универсальная микросхема, может стабилизировать показатели тока, выдавая нужное число. Сегодня разработано множество различных схем, использующих в основе данный стабилизатор. Назначение – использование для стабилизации показателей напряжения в установленном блоке.

Свойства

Микросхема отлично защищена от возможной тепловой перегрузки. Также производители предусмотрели возможность короткого замыкания в контактах, предупредили его, введя дополнительные меры безопасности.

Маркировка

Указывает маркировка на то, что изделия представляют собой монолитные интегральные схемы. В конце может быть указана буква t, которая позволяет идентифицировать тип корпуса.

Расположение выводов

Предусмотренная производителем схема включения, по выходам:

• Input на него подаётся входное.
• Output – исходит выходное.
• Ajust – формируется опорное, от него уже в дальнейшем зависит показатель выходного.

Максимальные значения

• Значение рабочего тока составляет 1,5 А.
• Параметр Напряжение – при правильном составлении схемы не превышает 40 В.
• Уровень температуры – 125 градусов.

Схема включения

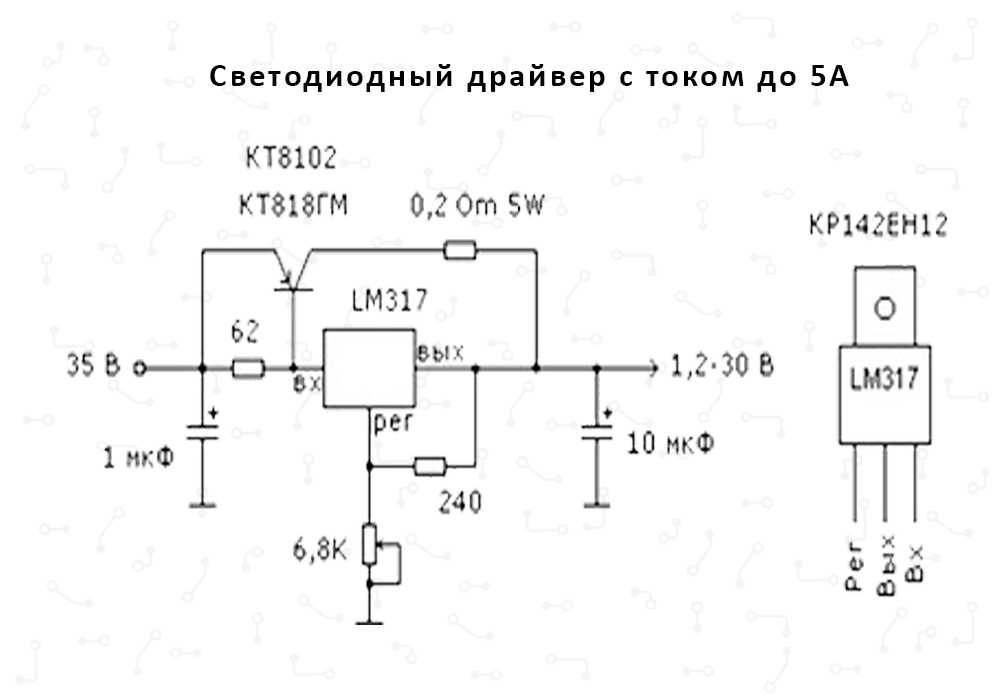

Предусмотрено несколько вариантов, благодаря которым можно увеличивать силу тока:

• Параллельное включение в конструкцию.
• Если на выходе устанавливать силовые транзисторы, можно получить значение до 20А.
• Если заменить на мощные аналоги, к примеру, током 5А или 3 А, результат будет более высоким.

Чтобы построить блок питания двухполярного типа, используются отрицательные элементы типа lm337.

Электрические характеристики

• Параметр входного напряжение 1,2–37В.
• Выходное до 36В.
• Сила тока 1,5А.
• Максимальная температура до 125 градусов.
• Проработана высока степень защиты на случай перегрева.
• Рабочая нестабильность всего 0,1%.

Схема LM317

Все внутреннее устройство стабилизатора можно видеть на его схеме, взятой в datasheet. На ней изображены три вывода схемы: вход (на этот вход подается питание), регулировка и выход. На пине регулировки вольтаж сигнала сначала понижается на одностороннем ограничителе до стабильных 1.25В и служит опорным источником, а ток, вместе с током питания идут на компаратор, основанный на операционном усилителе.

Также на схеме можно видеть выходной каскад на базе биполярного транзистора, который усиливает ток, и блок защиты от перегрева и превышения по току.

Справа от блока защиты находится датчик тока, падение на котором и отслеживается защитой с целью предупреждения повреждений от КЗ.

Контакты микросхемы

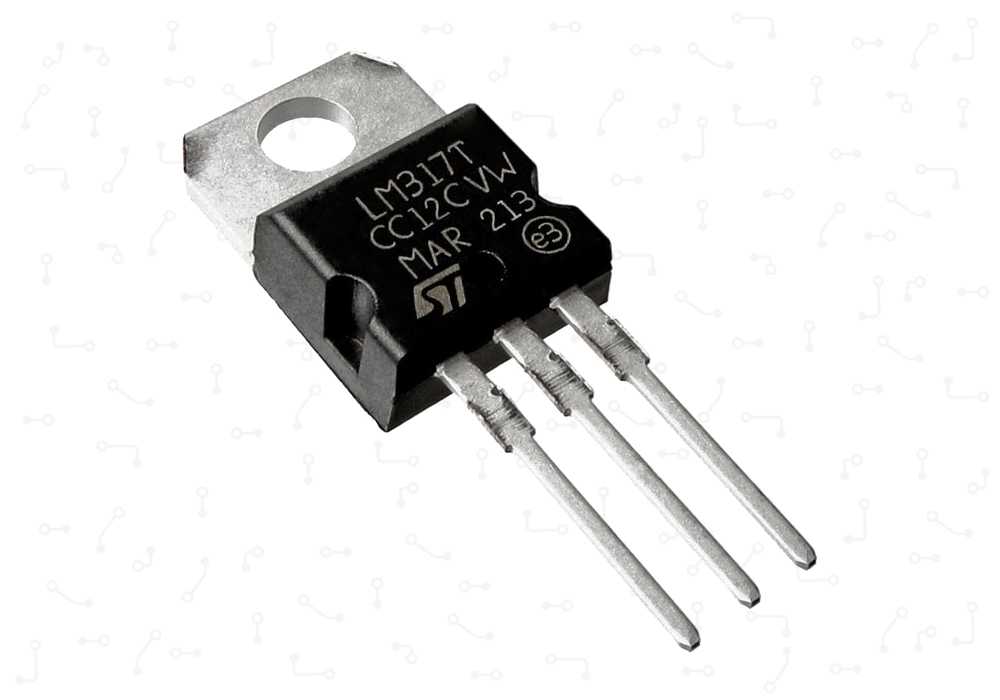

Изготовляется в универсальном транзисторном корпусе, позволяющем размещать его на плате или теплоотводе. Наиболее распространённая модель LM317 встречается в корпусе TO-220 с буквой «Т» в конце маркировки. Буква «t» обозначает тип корпуса.

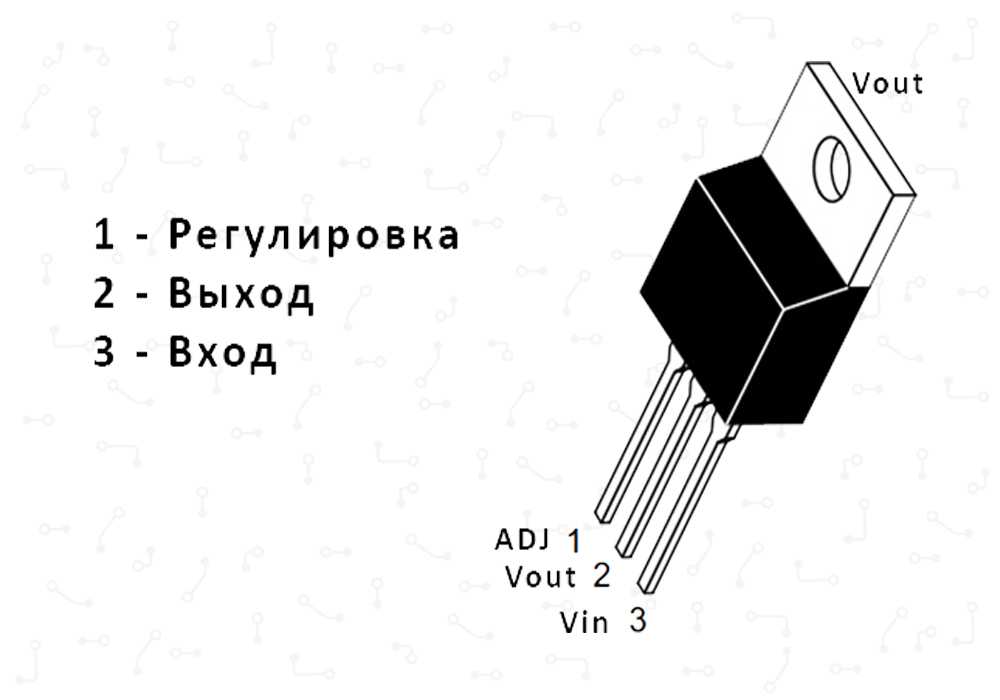

Цоколевка стабилизатора LM317 производится по трем контактам. Если смотреть на устройство спереди, то первый контакт слева (A_dj) — это регулируемый вывод, средний (V_out) – выход и последний справа (V_in) — вход.

• V_in — это вывод, на него подается входное напряжение, которое нужно регулировать. Например, на него может подаваться 12 В, которое устройство будет понижать до 10 В на V_out.
• V_out — это вывод, на который выводится напряжение. Поверхность радиатора соединена с этим выводом микросхемы.
• Регулируемый (A_dj) — это вывод, который позволяет регулировать выходное напряжение через подстрочный резистор.

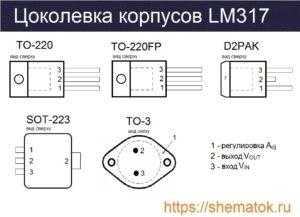

Встречается в различных видов корпусов.

Номера контактов разных типов корпусов микросхемы.

Зарубежные и российские аналоги

Чем можно заменить lm317 ? Полными аналогами микросхемы являются GL317, SG317, UPC317, ECG1900. Очень известным отечественным аналогом lm317t c фиксированным напряжением является микросхема KP142ЕН12. Если нужен регулируемый линейный стабилизатор, то подойдет КРЕН12А (можно и Б).

Безопасность при эксплуатации

Максимальное напряжение между входом и выходом не должно превышать 40 В. Мощность рассеивания не более 20 Вт. Температура пайки не должна превышать 260 °С, при соблюдении расстоянии от корпуса микросхемы более 1,6 мм и времени нагревания до 10 секунд. Температура хранения устройства должна находится в пределах от -65 до + 150 °С, рабочая температура не более + 150 °С.

Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Микросхема хорошо защищена от тепловой перегрузки и короткого замыкания контактов. Однако не стоит превышать допустимые параметры при эксплуатации, для избежания выхода её из строя и достижения максимально надежной работы.

Цоколевка микросхемы

А поможет в этом деле калькулятор.
Я не прошу детального ответа. Это важный момент, потому что можно случайно закоротить выводы, а на выходе микросхемы просто ничего не будет.

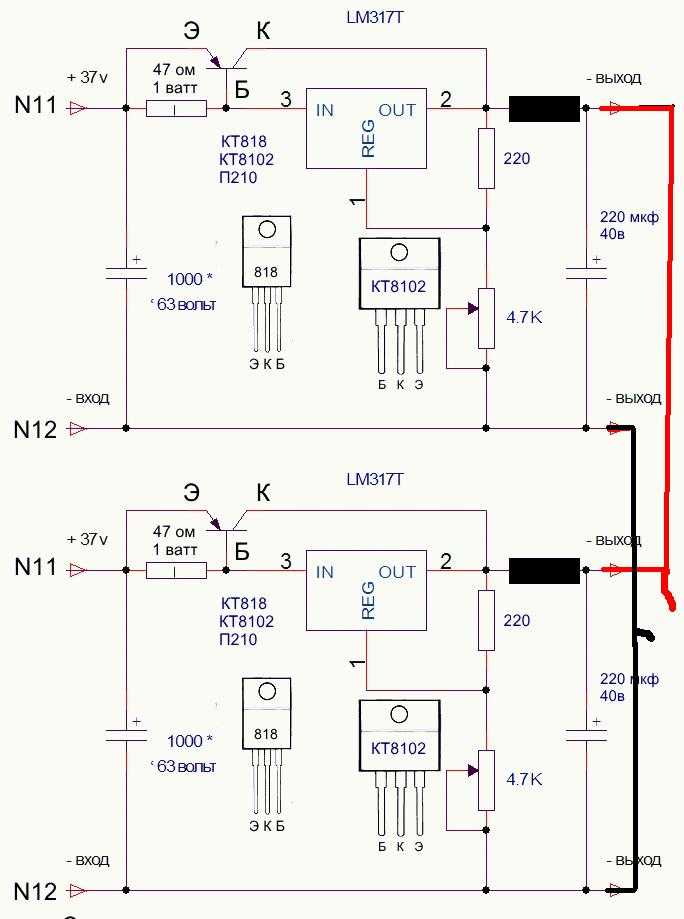

Собрал стабилизатор на и , умощнил их транзисторами tip35 и tip Предлагаем подробно рассмотреть, как собрать стабилизатор тока на lm своими руками.
Что касается форм-фактора, то у КР есть столько же выводов, сколько их имеет lm Для этого надо изменить сопротивление R1, подключенного к регулируемому выводу Adj. И не удивительно в связи с этим, что в цепи Adj рекомендуется ставить конденсатор С2. Даже студенты знают, что конденсатор на входе стабилизатора существенно, мягко говоря, эффективнее, чем на выходе.
Пример : для LED с Iпотр. Это значение будет ниже, если не применять качественный теплоотвод. Проверим на железе… Для проверки собрал схему на макетной плате. Номера контактов разных типов корпусов микросхемы.

Техническая документация к электронным компонентам на русском языке.

А вот схемы включения подходят от LM Что касается расчета Rs, то его можно определить по обычной формуле: Iвых. В Datasheets LM приведен неверный параметр на ток по входу Adj. Вот только одно маленькое НО … Внутренняя часть LM содержит стабилизатор тока, в котором использован стабилитрон на напряжение 6,3 В.

В обратном плече стабилизатора компоненты подключаются таким же образом, как и в верхнем. Например, мне необходимо ограничить ток потребления светодиодов равный мА. Так как сопротивление R1 равно Ом, а выходное напряжение равно 5 В, то R2 согласно формуле будет равно Ом. Минимальная величина напряжения на выходе LM составляет 1,25 В. С помощью данного резистора можно выставить ток стабилизации, например мА, тогда даже при коротком замыкании на выходе схемы будет протекать ток, равный мА.

Описание и применение Допустим используя эту схему надо получить 5 В нагрузке. При повышении напряжения, сила тока медленно начинает набирать мощь.
Регулятор напряжения на LM317T dc-dc step-down.

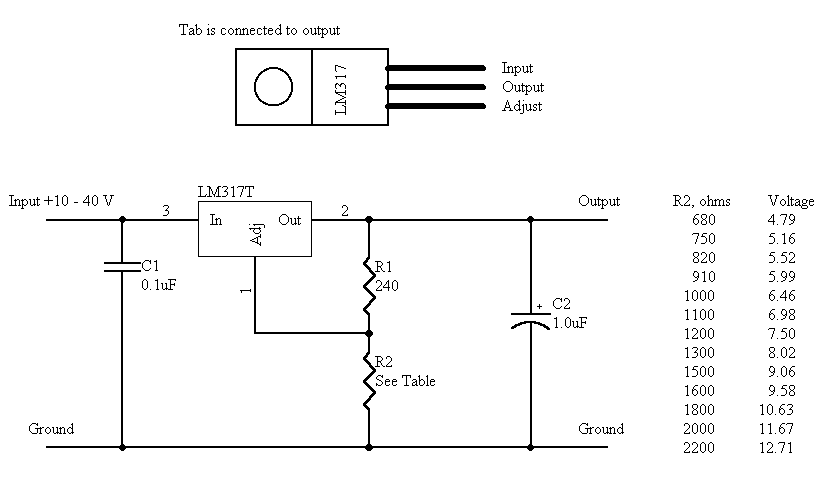

Пример стабилизации напряжения на LM317

Допустим надо подать на микросхему 12 вольт и отрегулировать его до 5. Исходя из формулы, приведенной выше, для того, чтобы LM317 выдал 5 вольт и выступал в роли регулятора напряжения, значение R₂ должно быть 720 Ом.

Соберите указанную выше схему. Затем с помощью мультиметра проверьте выходное напряжение, поместив его щупы на конденсатор емкостью 1 мкФ. Если схема собрана правильно, то на её выходе будет около 5 вольт.

Теперь замените резистор R₂ и установите на его место номинал со значением 1,5 кОм. Теперь на выходе должно быть около 10 В. Это преимущество этих миросхем. Вы можете настроить их на любое напряжение в пределах диапазона, указанного в его характеристиках.

Принцип работы

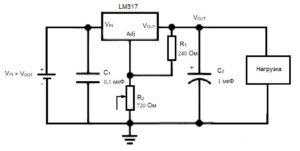

Соберем простой стабилизатор напряжения используя LM317 согласно схеме.

Подключим на вход V_in источник постоянного питания. Как уже было написано ранее, к этим контактам надо подать входное напряжение, которое микросхема затем понизит в зависимости от нагрузки. Оно должно быть больше, чем на выходе.

Допустим используя эту схему надо получить 5 В нагрузке. Следовательно, на вход V_in надо подать больше чем 5 вольт. Как правило, если микросхема LM317, не является регулятором с малым падением надо, чтобы входное напряжение примерно на 2 вольта было выше выходного. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Контакт Adj позволяет отрегулировать напряжение на выходе до уровня, который мы хотим.Рассчитаем, какое значение сопротивления R₂ даст на выходе устройства 5 вольт. Используя формулу для выходного напряжения можно узнать значение сопротивления R₂.

Так как сопротивление R₁ равно 240 Ом, а выходное напряжение равно 5 В, то R₂ согласно формуле будет равно 720 Ом. Таким образом, при значении R₂ =720 Ом, LM317 будет выдавать 5 В, при подаче на её вход более 5 Вольт.

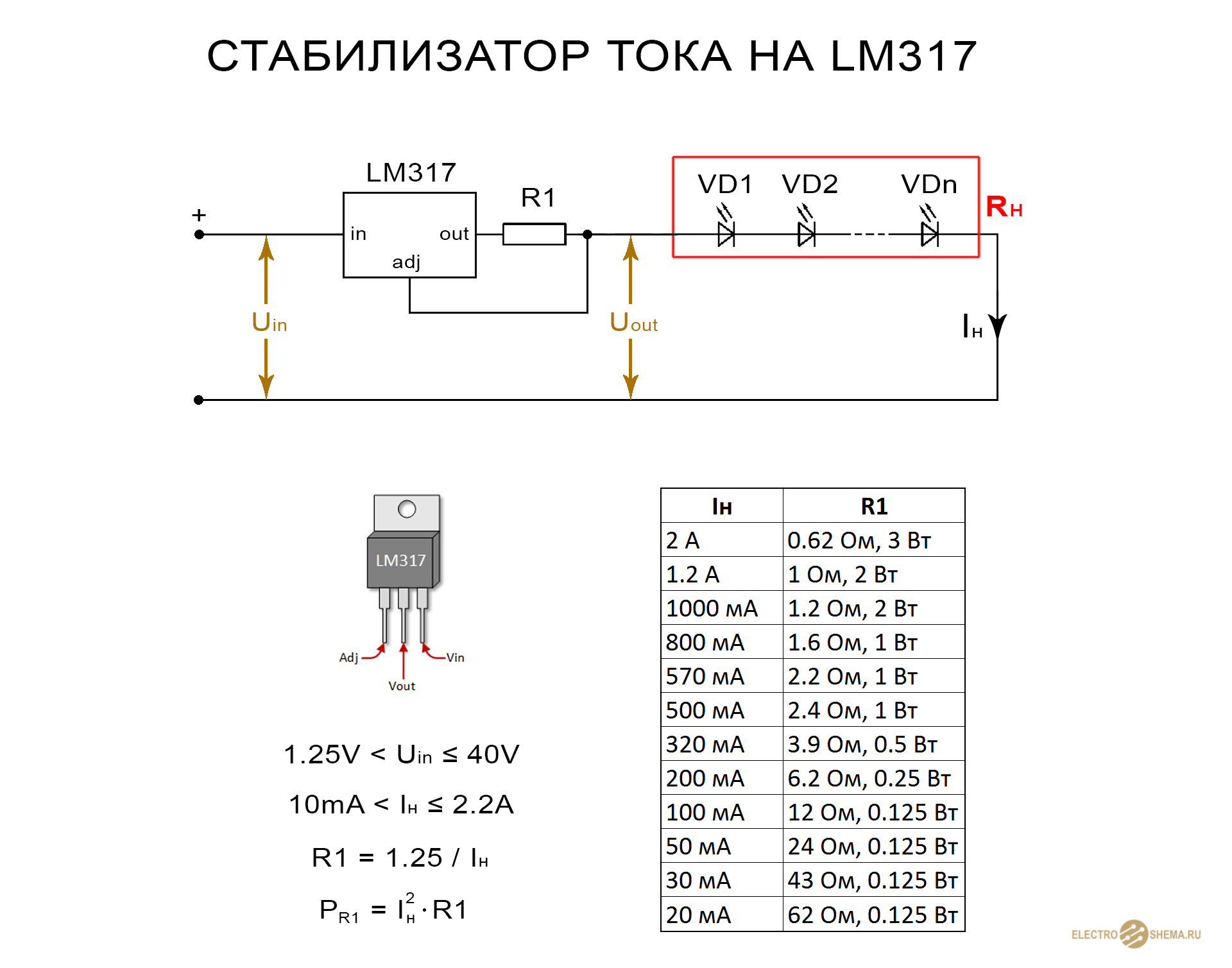

Драйвер тока

Драйвер тока (LED Driver) поддерживает ток и напряжение в цепи нагрузки в независимости от поданного на него постоянного питания. Известно, что светодиод является полупроводниковым прибором, который следует запитать током, указанным в характеристиках светодиода.

Используя схему стабилизации как показано в DataSheet можно собрать на LM317 простую схему драйвера тока.

Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R₁. У маломощных светодиодов ток потребления составляет порядка 20 мА или 0,02 А. Для подбора необходимого сопротивления используют формулу, где I_out это ток на выходе микросхемы, необходимый для питания светодиодов.

Используя формулу, получаем значение номинала резистора с сопротивлением 62.5 Ома. Для избежания перегрева микросхемы подбирают необходимую мощности резистора по формуле.

Собрав схему и подав питание, получают простейший драйвер стабилизации тока для светодиодов. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.

Номинал необходимого резистора R₁, можно подобрать, используя обычный подстроечный проволочный резистор на сопротивление 0.5 кОм. Для этого сначала проверяют его сопротивление между среднем и любым из крайних выводов. С помощью мультиметра, вращая регулирующий стержень, добиваемся значения сопротивления 500 Ом, чтобы не сжечь подключенный светодиод при включении.

Затем подключают в схему со светодиодом. Чтобы выбрать подходящий номинал резистора, после подачи питания изменяют сопротивление подстроечного резистора до требуемого тока светодиода.

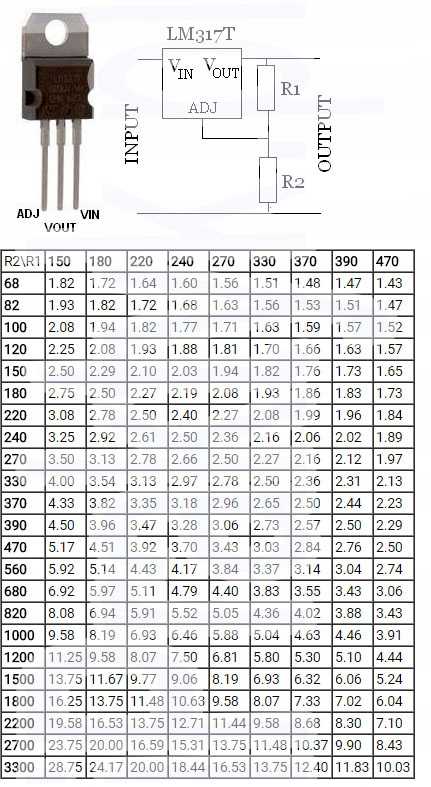

Онлайн-калькулятор

Для расчета параметров радиоэлементов в схемах с LM317 в сети интернет существует множество онлайн-калькуляторов:

• для расчета резистора R2, при известном выходном напряжении и сопротивлении резистора R1;
• для вычисления напряжения на выходе стабилизатора, при известном сопротивлении двух резисторов (R1 и R2);
• для расчета сопротивления и мощности резистора, при известном значении силы тока на выходе микросхемы и др.

Типовые схемы LM317

Как было указано, в LM317 используется при создании регулируемых и нерегулируемых блоков питания, однако, также может быть использован в качестве основы стабилизатора тока при создании светодиодных драйверов, которые поддерживают ток в цепи вне зависимости от входного напряжения. Только описанных в datasheet применений хватит на отдельную книгу, поэтому разберем несколько самых популярных схем на этом стабилизаторе.

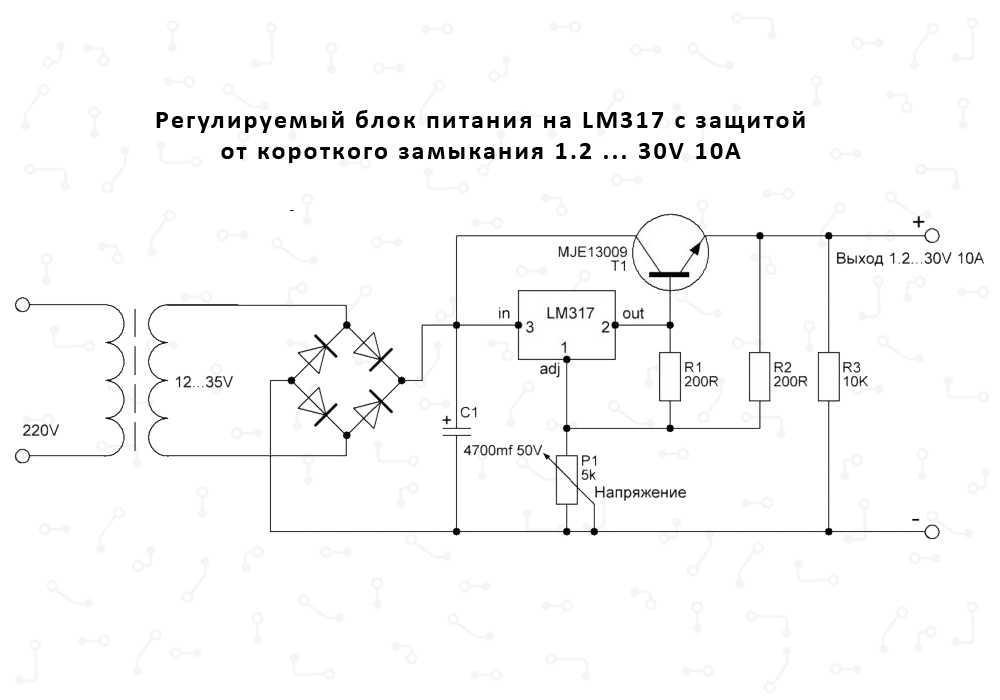

Регулируемый блок питания (1.2-37В)

Все, что понадобится для его создания, это заменить R2 на переменный резистор, а также добавить трансформатор с диодным мостом на вход. При использовании стоит учитывать, что микросхема обладает опорным напряжением в 1.25В, поэтому оно и будет минимальным для данной схемы.

Регулируемый блок питания (0-37В)

Если вам необходима полная регулировка с 0В, то производители схем предлагают подключить к схеме источник отрицательного напряжения на 10В.

Вы можете намотать дополнительную катушку на трансформатор блока питания и подключить его выводы после диодного моста следующим образом:

Таким образом, вы получите простейший лабораторный блок питания.

Светодиодный драйвер (Стабилизатор тока)

С помощью этой схемы вы можете запитывать достаточно мощные светодиоды и светодиодные ленты. Все, что нужно — это знать потребляемый ток и, исходя из него, подобрать сопротивление по формуле.

В нем используется тот же принцип, что и в самой простой схеме, но вместо резистивного делителя установлен датчик тока. Чем больший ток потребляет нагрузка на выходе, тем большее падение напряжения будет наблюдаться на датчике. Оно отслеживается микросхемой, и она увеличивает или уменьшает напряжение для поддержания стабильного тока. Даже при коротком замыкании ток будет держаться на стабильном уровне, который был выставлен.

Зарядное устройство

Схема данного зарядного устройства взята из datasheet и имеет напряжение на выходе 6В с ограничением 0.6А. С помощью изменения сопротивления резисторов R1 и R2 возможно регулировать напряжение под ваши нужды, а при помощи резистора R3 – ток. Оно подойдет для питания аккумуляторов телефонов, инструментов и бытовой техники.

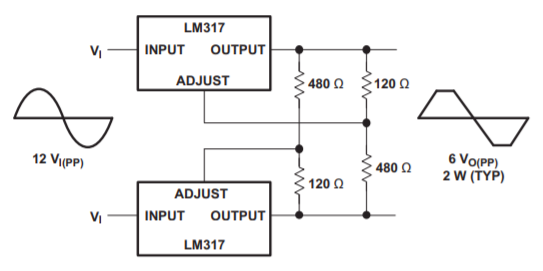

Регулирование переменного напряжение

Так как два LM317 могут регулировать не только положительные, но и отрицательные колебания синусоиды, то с помощью них можно создать AC регулятор. Можно видеть, что схема довольно не сложная и не требует множества компонентов:

Подключение LM317

Основные характеристики, топология микросхемы

Как проверить lm мультиметром?

На входе стабилизатора при этом должно быть минимум 15В!

Кроме отечественной интегральной схемы КРЕН12, выпускаются более мощные импортные аналоги, выходные токи которых в раза больше. На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. Отличная защита интегрального стабилизатора от возможного перегрева.

Однако если ток не перестанет расти, то лампа может сгореть. Заранее благодарен Вам за ответ.

Рекомендуем: Защита кабеля в траншее кирпичом пуэ

Стабилизатор тока для светодиодов — описание

Затем подключают в схему со светодиодом. Но уже при напряжении между выходом и контактом Adj менее 1,25 В сработает схема защиты от КЗ. Но опять, же повторюсь, данный способ стабилизации годится только для маломощных светодиодов. В LM реализован ущербный принцип регулирования выходного напряжения,- по цепи Положительной обратной связи.

Это позволит досконально изучить процесс функционирования и впоследствии создать более усложненную конструкцию. А для увеличения выходного тока применяется транзистор с проводимостью n-p-n. Но это — нереальная ситуация. Каждый любитель современных электронных приборов должен научиться самостоятельно собирать преобразователи. Ограничение на минимальный ток нагрузки свидетельствует о плохой схемотехнике LM и явно ограничивает варианты ее использования.

Мощность рассеяния и входное напряжение стабилизатора LM317

Характеристики Стабилизатор напряжения lm, основанный на работе микросхемы данной модификации, имеет такие характеристики: Изделие дает возможность самостоятельно настраивать уровень выходного напряжения в пределах 1,В

Рабочий блок питания Очень важно, чтобы области спаивания имели литую форму

А схемы и данные в его datasheet все те же … Итак, недостатки LM, как микросхемы и ошибки в рекомендациях по ее использованию. Регулируемый Adj — это вывод, который позволяет регулировать выходное напряжение через подстрочный резистор. Стабилизатор тока для светодиодов — описание Конечно же, самым простым способ ограничить Iпотр. На выход стабилизатора нужно прицепить резисторы нужной мощности и номинала , настроить выходные напряжения и лишь после этого подключать питаемую схему.
Блок питания на LM338T part 1

Характеристики

Основное назначение это стабилизация положительного напряжения. Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

Так же популярна LM317T, с ней не встречался, поэтому пришлось долго искать правильный даташит на неё. Оказалось, что они полностью идентичны по параметрам, букв «T» в конце маркировки обозначает корпус TO-220 на 1,5 Ампер.

Характеристики

LM317	LM338	LM350
Входное Вольт	1,2 – 37В	1,2 – 37В	1,2 – 37В
Напряжение на выходе	до 36В	до 36В	до 36В
Сила тока	1,5А	5А	3А
Нагрев	до 125°	—	—
Защита	от перегрева от замыкания	—	—
Нестабильность на выходе	0,1%	—	—

Даже при наличии интегрированных систем защиты не следует эксплуатировать на пределе возможностей. Если выйдет из строя, неизвестно сколько Вольт будет на выходе, можно будет спалить дорогостоящую нагрузку.

Приведу основные электрические характеристики из LM317 datasheet на русском . Не все знают технические термины на английском.

В даташите указана огромная сфера применения, проще написать где она не используется.

Примеры применения стабилизатора lm317, схемы включения

Популярное подключение параллельным способом является не самым практичным вариантом. Это связано с разницей характеристик, нужно понимать, что невозможно выполнить настройку нескольких единиц таким образом, чтобы они распределяли нагрузку равномерно.

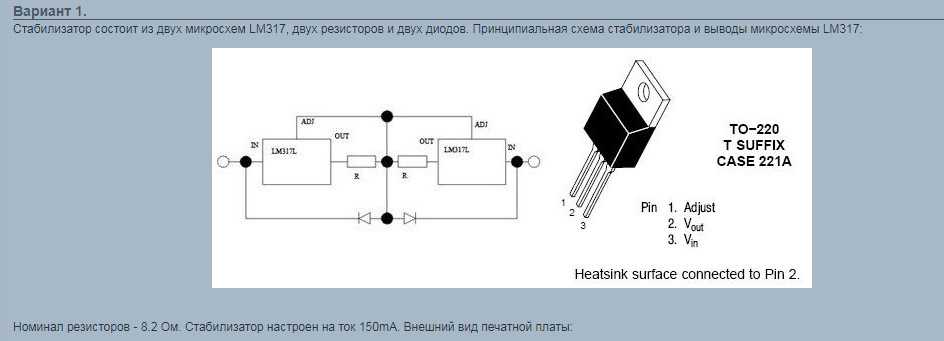

Стабилизатор тока

Широкое применение нашёл в схемах различных ЗУ. Применяется для АКБ, а также может быть включён в состав регулируемых ИП.

Источник питания на 5 вольт с электронным включением

Чтобы получить в конечном счёте 5 В нагрузки, необходимо обеспечить подачу на входе примерно большего в 1,5-2 раза. Поскольку ставится задача получить 5 В, изначально необходимо подать 7 В.

Регулируемый стабилизатор напряжения на lm317

Чтобы иметь стабильное значение, потребуется на вход подключить постоянный ИП. К контактам подаётся входное, которое в дальнейшем понижается в зависимости от уровня нагрузки. Его изначальный показатель должен быть куда больше, чем конечный.
