Из чего состоят комплектные трансформаторные подстанции ктп

Трансформаторная подстанция ктп

Принцип работы трансформаторных подстанций похож на силовые генераторы 588MVA. Все соединения между подстанцией и генератором будут осуществляться с помощью изолированной фазы шинопровода (IPBD).

Электроэнергия постоянно должна передаваться на длительные расстояния. Трансформаторные подстанции необходимы для:

Уменьшения нагрева проводов.
Устранения вихревых токов.

На тех подстанциях, где напряжение будет повышаться используют повышающие трансформаторы. Эти устройства обычно могут иметь автоматические выключатели и предохранители. Подстанции необходимо располагать на открытом воздухе и закрывать их в металлической ограде. В жилых районах, где плотность населения велика трансформаторы можно располагать в закрытых помещениях. Благодаря этому можно значительно уменьшить гул устройства.

Как видите, трансформаторная будка может быть разнообразной. Для ее охлаждения вам необходимо использовать специальное трансформаторное масло. Генератор трансформатора имеет специальный охлаждающий механизм, который будет связан с заземлением и понижающим резистором. Если вам будет интересно, тогда можете прочесть про понижающие трансформаторы.

Сначала электричество будет генерироваться на ТЭС, АЭС, ГЭС. Затем напряжение будет передаваться на подстанцию. В подстанции напряжение сможет значительно возрасти благодаря использованию повышающего трансформатора. Повышать напряжение необходимо для того чтобы избежать потерь напряжения во время передачи электроэнергии. После передачи электроэнергии она также поступит на подстанции. Здесь электричество пройдет через понижающие трансформаторы и направится к потребителю. В распределительной сети также можно встретить и дополнительные трансформаторы, которые необходимо использовать для распространения электроэнергии по локальной сети.

Условия эксплуатации комплектных трансформаторных подстанций

Полноценная бесперебойная работа установки с минимальными потерями при передаче электроэнергии возможна при соблюдении правил монтажа, ввода в эксплуатацию и условий, соответствующих климатическому исполнению по ГОСТ 15150 У (умеренный) или УХЛ (умеренно холодный):

рабочий температурный режим в диапазоне от -45°С до +45°С (для преобразователей тока с масляной изоляцией);
рабочий температурный режим от -1°С до +40°С (для преобразователей тока с сухой изоляцией);
атмосферное давление – 86-106 кПа;
относительная влажность воздуха – до 80% (при температурном показателе воздуха до +20°С);
порывы ветра до 36 м/с.

КТП предусматривают расположение на высоте до 1 км относительно линии моря. В практике существуют единичные случаи превышения этого параметра, однако производители не несут ответственность и не предоставляют гарантийных обязательств для подобных ситуаций.

Категорически запрещено эксплуатировать установку:

при сейсмической активности;
в условиях взрывоопасной окружающей среды;
при наличии в воздухе пыли, передающей разряды тока;
в условиях высокой доли содержания химически активных летучих соединений и паров, которые разрушающим образом сказываются на металлических и изоляционных материалах изделия.

Монтажные работы сводятся к размещению предварительно укомплектованной и собранной на заводе станции, оснащенной выделенными приспособлениями для транспортировки и подъема, на ровную плоскость из кирпича или бетона. До проведения пуско-наладочных работ проводится окончательная ревизия всех комплексов электростанции. Срок службы агрегата составляет не менее 25 лет.

Схема оборудования

Схема подстанции разрабатывается с учетом системы обеспечения электроэнергией конкретного объекта. Производитель старается выполнить ее как можно проще, чтобы количество коммутационных приборов было минимальным. Для этого используются автоматические устройства.

При разработке схемы приоритетными считаются:

применение шин одинаковой конструкции;
использование блочных схем;
монтаж систем автоматики и телемеханики.

Иногда трансформаторные подстанции используются в параллельной работе, так как в некоторых случаях это вполне целесообразно. Если при параллельной работе понижающих трансформаторов в одной цепи происходит аварийная ситуация, то автоматически отключаются оба оборудования.

Комплектация

Рабочее освещение. Осуществляться при помощи различных ламп. Может включать в себя аварийное и наружное освещение.
Вентиляция. Обустраивается естественная или принудительная вытяжка. Она способствует дополнительному охлаждению оборудования, предотвращает появление сырости.
Отопление. Чаще всего применяются электрические конвекторы. Их включение может выполняться автоматически или вручную.
Пожарная и охранная сигнализация. Возможно сообщение с пультом охраны и прочим внешним оборудованием.
Средства индивидуальной защиты. Повышают безопасность работы персонала.

В зависимости от предпочтений пользователей перечень систем и комплектующих может меняться.

Типы КТП

ТП (трансформаторные подстанции) подразделяются относительно места нахождения на наружные и внутреннего расположения. Оснащение Т. П. внутренней установки располагается в капитальном здании. Традиционно этот вид подстанций применяется на объектах производства. Электрические подстанции в наружном исполнении находят большее больше применение в городских коммуникациях. Размеры их могут быть разнообразными. Под особо громоздкое оборудование заливают фундаменты.

Мощности и использование КТП весьма разнообразны. По этому показателю эти электроустановки разбиваются на последующие варианты:

КТП с электропреобразователями от 25 до 400 кВт. Это оборудование устанавливается вне помещений.
КТП для производственных компаний. Этот комплекс оснащается 160−250-киловаттными трансформаторами.
Сборные КТП. Это специальные электроустановки, которые могут быть применимы для шахт, стройплощадок, в карьерах и пр. Они могут перемещаться, и для маневрирования могут оснащаться салазками.

По конструктивным элементам станции этого вида разделяются на мачтовые, наземные и интегрированные. Первые располагаются на вертикальных столбах. Подстанции наземной установки комплектуются в металлических, железобетонных корпусах либо в блоках из сэндвич-панелей.

Подстанции БКТП

В условиях динамично развивающихся электрических сетей города, применение БКТП является оптимальным решением как с технической, так и с экономической точек зрения.

Трансформаторные подстанции БКТП состоят из трех основных частей:

Бетонная оболочка (надземная часть);
Кабельная конструкция (подземная часть);
Коммутационное оборудование.

Производство осуществляется с учетом региональных правил установки электроустановок заказчика, что позволяет упростить схему сдачи БКТП в эксплуатацию.
Комплектация трансформаторами высокого качества
Высокая сейсмостойкость БКТП
Привлекательные цены
Высокая готовность БКТП к монтажу на объекте

Комплектные трансформаторные подстанции

Трансформаторные пункты часто выполняют сегодня из комплектных трансформаторных подстанций. Число трансформаторов может здесь варьироваться. Когда питаются потребители 3 категории, то, как правило, устанавливается один трансформатор. Когда в районе сконцентрирована значительная мощность нагрузки на 380 / 220 вольт, или когда питаются потребители 2 и 1 категорий, то трансформаторов ставится два.

Способы присоединения трансформаторных подстанций к питающим линиям различны, и подразделяются подстанции по этому признаку на:

Тупиковые трансформаторные подстанции;
Проходные трансформаторные подстанции;
Ответвительные трансформаторные подстанции.

На тупиковую подстанцию питание подается отдельной линией. Для питания тупиковых подстанций используются радиальные схемы питания, либо такая подстанция является последней в магистральной схеме с питанием односторонним. Для проходных подстанций характерно включение в рассечку (в проход) магистральной линии питания, когда имеют место как вход, так и выход линии. Ответвительные подстанции подключаются через ответвления от питающих линий.

Трансформаторные подстанции бывают сборными или комплектными. Комплектные трансформаторные подстанции, сокращенно КТП, состоят полностью из комплектных узлов. Их изготавливают на заводах, затем доставляют этими узлами на место установки, то есть демонтаж оборудования здесь не требуется. На месте уже блоки, узлы и присоединения монтируют, подключают к питающим сетям.

КТП широко применяются на производственных предприятиях, где их устанавливают внутри или снаружи (КТПН). Сборные подстанции изготавливают на заводах отдельными элементами, затем на месте элементы собирают и монтируют. Любая трансформаторная подстанция включает в себя три главных блока:

Распределительное устройство низшего напряжения;
Трансформатор;
Распределительное устройство высшего напряжения.

Зачастую для приема электроэнергии служат распределительные устройства высокого напряжения (РУВН), которые подают ее к трансформаторам. В некоторых случаях РУВН выполняют функции как приема, так и распределения электрической энергии. Распределительные же устройства низкого напряжения (РУНН) всегда и везде осуществляют только прием и распределение электроэнергии.

Являясь одним из главных составляющих звеньев в системе электрификации любого крупного производственного предприятия, трансформаторная подстанция требует особо тщательного подхода к формированию наиболее рациональным способом схемы распределения электроэнергии. Место установки подстанции подбирается так, чтобы распределительная и трансформаторная подстанции всех необходимых параметров были бы расположены как можно ближе к центру обеспечиваемых ими групп нагрузок. Если от этой стратегии отступить, то возрастут потери, увеличится расход кабелей, проводов и т. д.

Подстанции классифицируются по месту их базирования на территории того или иного объекта на четыре типа:

Отдельно стоящие подстанции, располагающиеся на каком-то расстоянии от зданий;
Пристроенные подстанции, примыкающие непосредственно к стенам снаружи здания;
Встроенные подстанции, располагающиеся в специализированных отдельных помещениях внутри строения или примыкающие изнутри сооружения к его стенам;
Внутрицеховые подстанции, находящиеся внутри цехов, то есть электрооборудование размещается непосредственно в рабочем помещении, либо в закрытом помещении с выкаткой оборудования подстанции в цеха.

Промышленные сети с напряжением от 6 кВ до 10 кВ, с целью их сближения с электроприемниками, рекомендуется оснащать внутренними, интегрированными в здания или пристроенными к ним подстанциями. Для очень крупных многопролетных цехов значительной ширины наиболее подходящими являются внутрицеховые трансформаторные подстанции, к примеру для производств, связанных с деревообработкой, с металлообработкой, и для иных производств, для установки в котельных, в насосных, в компрессорных станциях.

Монтаж таких подстанций осуществляют чаще всего возле колонн или возле закрытых помещений внутри цеха, за пределами зоны работы кранов. Эти подстанции подходят только для зданий второй и первой степени по огнестойкости, с производствами категорий Д и Г в соответствии с противопожарными нормами.

Конспект кукольного театра в старшей группе
Основные выразительные средства морфологии конспект кратко
Музыкальные встречи маши и миши музыка про разное конспект урока
Конспект бодрящей гимнастики в младшей группе
Конспект занятия незнакомец звонит в дверь

Строение подстанций

В состав подстанции входит множество различных элементов, позволяющих беспрерывно и стабильно работать всей системе продолжительное время. Все элементы можно разбить на несколько систем:

автоматического управления;
учёта электроэнергии;
релейной и противоаварийной защиты;
защиты от молний;
заземления;
вспомогательные, куда вошли системы по охранным функциям, плавки снега и льда на линиях, местного освещения, сбора масла и питания кабелей маслонаполненных, а также системы бытового потребления.

Несмотря на такую внутреннюю многоструктурную систематизацию, состоят подстанции из таких основных устройств, обеспечивающих нормальную их функциональность:

преобразовывающие силовые трансформаторы определенных мощностных характеристик;
устройство распределения электроэнергии, в том числе и конструкции для электропередачи воздушного и кабельного исполнения;
устройства защиты;
устройства автоматического управления;
вспомогательные устройства, обеспечивающие стабильность работы подстанций при любых погодных и временных условиях.

Выбирая трансформаторные подстанции, часто стоит вопрос о цене и отличии более дорогих от более бюджетных. Прежде всего, они отличаются количественным составом трансформаторов, набором устройств ввода и распределения напряжения, так же устройствами ,позволяющими находить применение таким станциям в определённых условиях.

Так, более дорогие подстанции могут быть снабжены устройствами защиты от молний, от погодных условий: гололёда, ветра, дождя, защиты от обрывов и резких перепадов напряжений в системе, а так же другими устройствами, позволяющими использовать подстанции на подвижных платформах, например, в шахтах, высокогорных предприятиях по добычи ископаемых, во влажных климатических зонах и других местах человеческой деятельности.

Общие характеристики

КТП традиционно применяются в комплексах электрообеспечения для собственных нужд потребителей, производственных компаний, а также шахт и рудников

Если принять во внимание двухкомпонентные подстанции, то надо принять к сведению что в них имеется секционный модуль, включающий два ввода, в том числе и от ДЭС (дизельной электростанции)

Окружающая среда должна отвечать таким требованиям:

Взрывозащищенность.
Не должно содержаться паров и газов враждебных изоляционным материалам.
Пыль, проводящая электрический ток, должна отсутствовать.

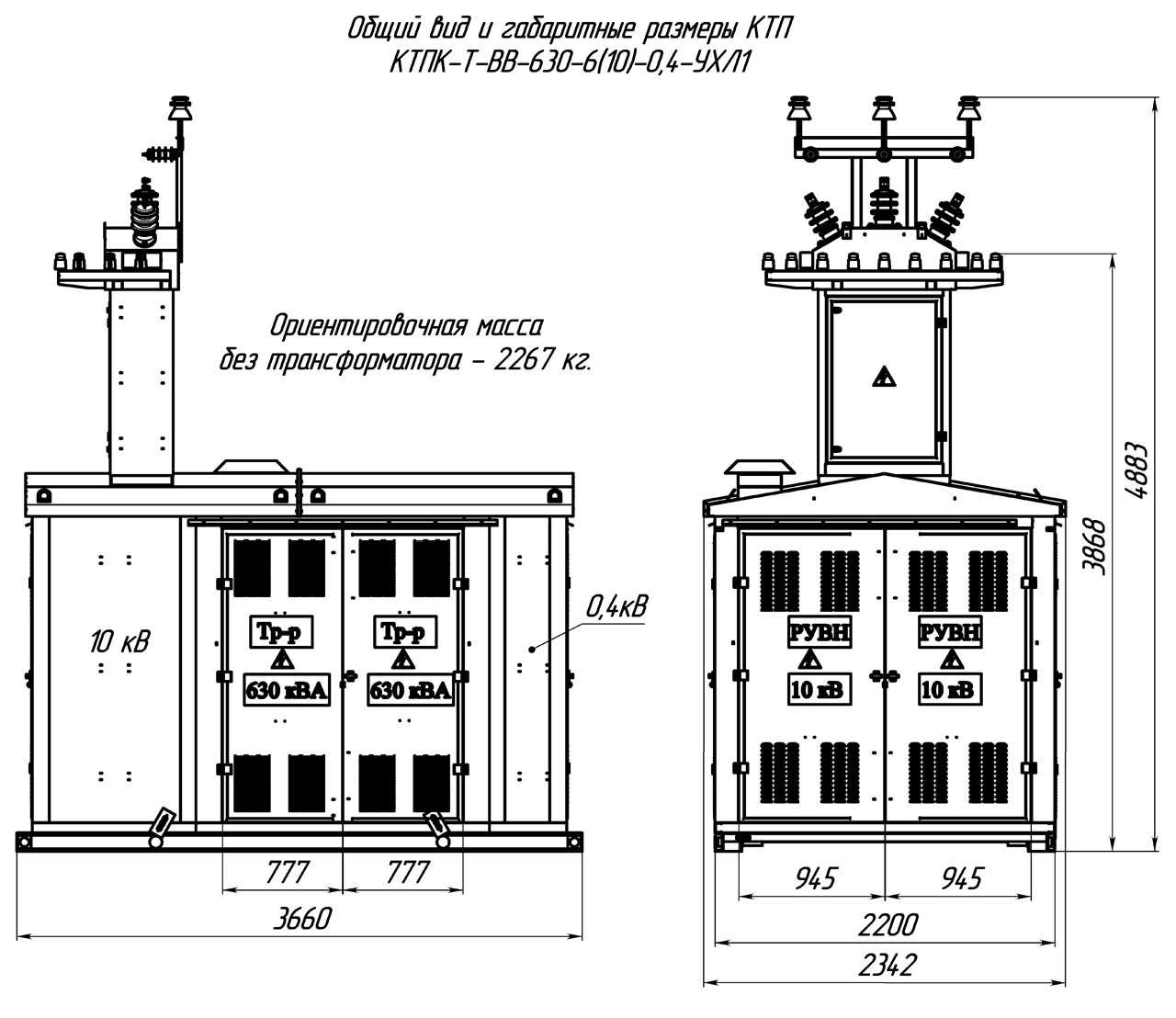

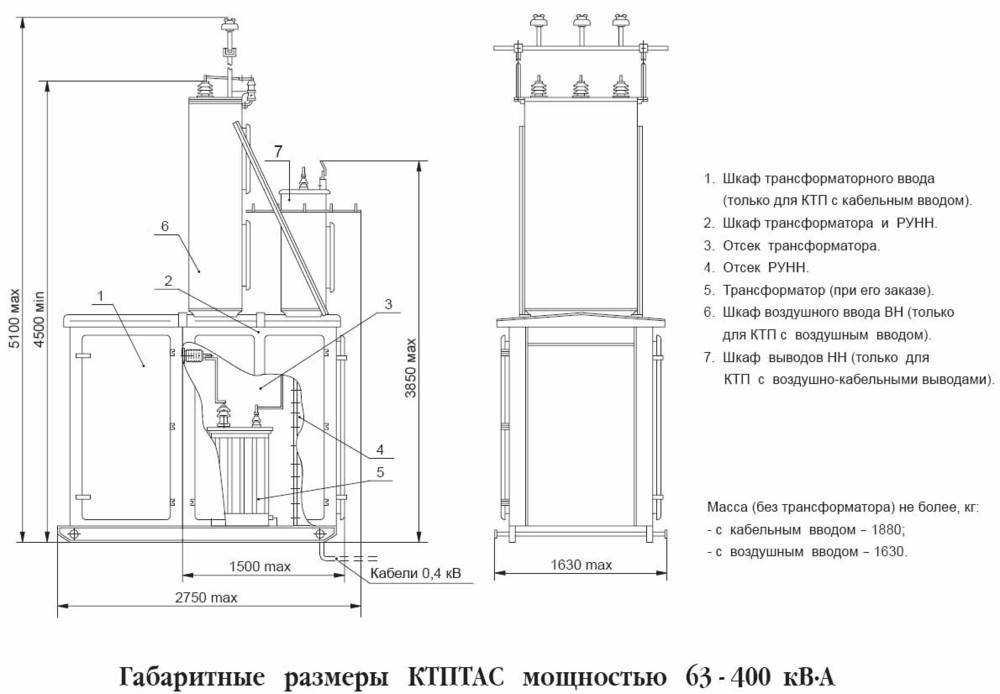

Устройство

Обычная комплектация питающих устройств представляет собой 3 составных части. Все они расположены в корпусе из металла, сваренного корпусе из листов и профиля. В нем размещены УВН (устройство высокого напряжения), РУНН—распредустройство низкого напряжения и непосредственно сам трансформатор.

Для производства обслуживания электрики заходят во помещение посредством распашных ворот. Все электрические соединения производятся при помощи шинных соединений либо гибких связей. КТП также включает приспособление для наружных включений и другие компоненты, поддерживающие необходимые параметры.

Внешние трансформаторные пункты, отличие от КТПМ (мачтовых подстанций), обладают гораздо большим спектром мощностей. Это дает возможность использовать внешние комплектные устройства в широчайшем диапазоне способов использования, а также имеются образцы с 25—4 тыс. киловольт амперными характеристиками.

Ввод в эксплуатацию

Нормальная работа КТПН обусловлена организацией монтажных работ, предписанных специальными нормативами. Предприятие-изготовитель имеет возможность доставить устройство к месту эксплуатации поблочно либо целиком собранным. На лицевой стороне расположена сборочная схема.

Транспортировочные элементы готова к монтажным работам. Разбирать коммутационное оборудование не надо. Надежность скрытых соединений проверяется перед началом сборки. Сборочные компоненты оснащаются специальными устройствами для использования подъемных механизмов при перемещениях и подъеме. Собранную подстанцию размещают на ровной поверхности. До начала использования организуются испытания всех комплексов электроподстанции.

Комплектность

Набор устройств и систем при устройстве КТПН разнообразен. Наиболее используемые компоненты:

Освещение. Могут использоваться лампы разного типа. В его состав входит наружное и аварийное освещение.
Система вентиляции. Используют как естественную, так и принудительную вентиляцию. С ее помощью оборудование защищено от перегревов и предотвращают накапливание влаги.
Системы отопления. Наиболее часто применяются конвекторная система отопления, ручная или автоматическая.
Пожарная и охранная сигнализации. Она выводится на центральный пульт охраны и подключается к внешнему сигнальному оборудованию.
СИЗ. Обеспечивают безопасное производство работ.

Перечень используемых средств корректируется пожеланиями заказчика.

Принципы выбора

В электрических системах используются подстанции с одним или двумя силовыми трансформаторами. КТП с тремя силовыми установками используются очень редко, только в вынужденных ситуациях, так как это вызывает лишние затраты.

Обычно такую схему применяют при раздельном питании силового и осветительного оборудования или для обеспечения электроэнергией объектов при резких переменах нагрузок. На крупных подстанциях специалисты стараются применять только два трансформатора для обеспечения потребителей более надежным электрообеспечением.

Вам это будет интересно Защита от дифференциальных токов при помощи дифавтомата и УЗО

Когда на производстве используется несколько мест для электроснабжения или осуществляется обеспечение электроэнергией по схеме более сложного ввода, то допускается применение одного силового трансформатора. При электрическом снабжении по магистральным линиям подстанции рекомендуется подключать к разным цепям, при условии, что есть наличие резерва.

Специфики применения

Ключевыми приборами, которым необходим регулярный ремонт в электроподстанциях, считается техника распределяющих щитов и фактически сам электротрансформатор. Используя КТП, следует исполнять следующие правила:

Токи нагрузки не вышеуказанных в руководстве. Для станции с 2-мя трансформаторами, к примеру, он не может быть более 80% от номинала. Нужен периодический контроль за фильтрацией масла. Ревизия производится по температуре верха корпуса.
Окислы и шлам на контактах зачищаются не реже одного раза в год.
Ключевые составляющие системы КТП

Монтаж установки КТП на производстве состоит из нижеследующих ключевых элементов:

прибора ввода высокого напряжения;
масляного либо сухого силового трансформатора;
распределительного шкафа для отвода напряжения.

При производстве, сборке и сервисе электроподстанции соблюдать технический регламент, бесперебойная и длительная работа гарантированы. Иначе пользователь может столкнуться с проблемами в эксплуатации. Вследствие этого подбирать производителя КТП надлежит тщательнейшим образом, ориентируясь сначала на репутацию фирм, предлагающих такие услуги.

Особенности монтажа КТПН

Главное преимущество КТПН — благодаря отказу от строительства отдельно стоящих зданий для размещения оборудования допускается монтаж и подключение в зимний период.

Допускается монтаж подстанций на основания из блоков ФБС, стандартных ЖБИ плит перекрытия, в отдельных случаях устанавливают на монолитные ленточные или плитные фундаменты, но такой способ считается трудоёмким и применяется только при положительных температурах окружающего воздуха.

При монтаже КТПН следует придерживаться следующих рекомендаций:

Фундамент должен быть выше уровня земли на 0,2–1,5 м для предотвращения подтопления грунтовыми, паводковыми водами или при обильных осадках.
Количество закладных труб для кабельных вводов и выводов должно превышать расчётное на 50%.
Конструкция заземления должна соответствовать проекту монтажа и ПУЭ.
Подключение только после завершения монтажных работ, включая и обустройство заземления.

Перед введением в эксплуатацию в обязательном порядке проводят комплекс пусконаладочных работ, предусмотренных производителем и действующими правилами электробезопасности.

Технический регламент

Электроподстанции принимают, распределяют и преобразуют переменный электрический ток.

Технические стандарты КТП:

Температура окружающего воздуха должна колебаться приблизительно от -40 до +40 градусов — для маслонаполненных установок и от -1 до +40 градусов — для установок сухого типа.
Высота устанавливаемых КТП над уровнем моря не должна быть больше 1 тыс. метров.
Влажность окружающего воздуха не выше 20 процентов.
Скорость встречного ветра — максимум 36 м/с.
Срок использования — двадцать пять лет и более.

КТПН не могут использоваться:

• при вибрации, пульсации, ударах и при взрывоопасных факторах,

• для получения питания по стороне 0,4 кВ,

Отличительные особенности

Основные виды КТП, их комплектация и область применения:

КТПН. Данные подстанции изготавливаются только лишь для наружной установки (киосковый тип). Их мощность может достигать 10-2500 кВА, а напряжение может варьироваться в диапазоне 6-35 кВ.
2КТПН. Конструкция этой подстанции аналогична предыдущей, но главное отличие заключается в наличии не одного, а двух трансформаторов, позволяющих подстанции работать более эффективно.
КТПУ и 2КТПУ. Подстанции такого вида имеют в наличии так называемые сэндвич-панели, которые утепляют ее. За счет этого оборудование можно использовать в условиях низких температур – до -60 градусов Цельсия.
КПТМ. Мачтовые подстанции, которые служат для энергообеспечения нефтяных скважин и небольших населенных пунктов.
КТПС. Столбовые модели обычно крепятся на металлических или железобетонных конструкциях. Они используются в основном на сельхозобъектах или дачных поселках.

При производстве КТП учитываются все параметры тех объектов, которые будут снабжаться электричеством. За счет такого технически грамотного подхода к производству подстанция соответствующего вида пробудет в эксплуатации долгое время и без существенных сбоев в работе.

Отличия КТП от БКТП — ООО Центр Энергетических Решений и Инноваций

Перед тем, как приступить к рассмотрению особенностей существующих подстанций комплектного типа, рассмотрим их краткие определения.

КТП (сокращенно – комплектная ТП). Следует различать два типа установок: тупиковые и проходные. Существенные отличия подобных подстанций состоят в особенностях конструкции, которые позволяют расположить один или несколько рабочих модулей внутри одного металлического контейнера. Основное предназначение такой установки состоит в том, чтобы принимать переменный ток (50 Гц), обладающий напряжением – от 6-ти до 10 кВ, осуществляя его преобразование и дальнейшее распределение. Подобные установки, как правило, монтируются на открытой местности и предназначаются для организации электроснабжения в небольших населенных пунктах или на строительных объектах.

БКТП (сокращенно – блочная модульная ТП). Эти установки также бывают двух типов: проходные и тупиковые. Все оборудование подобных подстанций монтируется внутри бетонных модулей. Основное предназначение этих установок заключается в приеме тока (к объекту подводится три фазы), в дальнейшей его трансформации и распределении. Подстанции представленного типа используются для организации электроснабжения более крупных объектов:

промышленные предприятия;
большие поселки дачного типа;
городские кварталы и т. д.

Рассмотрим характеристики каждого типа установок более подробно.

Особенности и монтаж КТП

Корпус металлической комплектной подстанции имеет прочный каркас, изготовленный из специального высокопрочного сплава. При этом все металлические элементы установки обработаны антикоррозийным составом. Применение оцинкованных листов в обшивке корпуса дополнительно защищает установку от воздействия агрессивных факторов окружающей среды и помогает продлить срок ее службы.

Нижняя часть КТП сделана в виде поперечного настила, оснащенного специальными отверстиями под кабели. Аварийный сброс трансформаторного масла также производится через технологические отверстия в полу установки.

Металлические двери подстанции оснащены замками, защищающими установку от несанкционированного проникновения и окнами, позволяющими проветривать ее внутреннее пространство и дополнительно охлаждать его в жару.

В большинстве случаев монтаж КТП подразумевает установку дополнительных систем: принудительная вентиляция, осветительные системы (внутренняя и наружная), системя видеонаблюдения и т. д.

Особенности и монтаж БКТП

Блочно-модульная установка внешне представляет собой небольшое бетонное здание, внутри которого размещается все необходимое оборудование.

Как правило, строительная часть подобной установки изготавливается из четырех составляющих (модулей), объединенных под одной крышей, имеющей теплоизоляцию на основе минерального или базальтового утеплителя. Если говорить более подробно о строительных конструкциях БКТП, то необходимо отметить следующее:

кровля любой современной установки имеет слой надежной гидроизоляции на основе битумного покрытия;
во внутреннем пространстве установки организована естественная циркуляция воздуха, которая обеспечивается установкой решеток (защищенных жалюзи), встроенных в двери и ворота подстанции;
низ установки также покрыт слоем гидроизоляции, которая защищает от попадания воды места соприкосновения строительных конструкций с почвой.

Монтаж БКТП предусматривает создание обязательного заземляющего контура, установку систем звуковой (световой) сигнализации, а также использование в конструкции прочных, морозостойких и влагостойких материалов.

Для того чтобы получить в свое распоряжение современную комплектную подстанцию, полностью соответствующую потребностям и расчетным нагрузкам, заказчику целесообразно изначально обращаться в профессиональную электромонтажную компанию. Это поможет сократить издержки, сэкономить время и избавит заказчика от возможных проблем в процессе эксплуатации установки.

center-energo.com

Основные технические параметры

Основные параметры КТП должны соответствовать указанным в таблице 2.

Наименование параметра	Значение
Мощность силового трансформатора, кВ·А	25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500
Номинальное напряжение на стороне высшего напряжения (ВН), кВ	6; 10
Наибольшее рабочее напряжение на стороне ВН, кВ	7,2; 12
Номинальное линейное напряжение на стороне НН, кВ	0,23; 0,4; 0,69
Номинальный ток сборных шин на стороне ВН, А	6; 10; 16; 25; 40; 63; 100; 160; 250
Номинальный ток сборных шин на стороне НН, А	63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000
Ток термической стойкости в течение 3 с на стороне ВН, кА	4; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40
Ток электродинамической стойкости на стороне ВН, кА	10; 16; 21; 26; 32; 41; 51; 64; 81; 102
Уровень изоляции по ГОСТ 1516.1	Нормальная изоляция;облегченная изоляция.
Частота, Гц	50; 60

Примечания к таблице 2 (согласно ):

1) По заказу потребителя допускается исполнение КТП со временем протекания тока термической стойкости со стороны ВН 1 с.
2) При частоте 60 Гц параметры КТП уточняются в технических условиях на конкретные типы КТП.
3) По заказу потребителя допускаются исполнения КТП с другими значениями номинального напряжения на стороне НН, значения этого напряжения и параметры КТП должны уточняться в технических условиях на конкретные типы КТП.
4) Значения токов термической и электродинамической стойкости на стороне НН должны указываться в технических условиях на конкретные типы КТП.

Номинальные токи вводов ВН и НН, а также сборных шин НН КТП, должны быть не менее номинальных токов силового трансформатора.

Сечение нейтральной шины в РУНН должно соответствовать 50 % номинального тока силового трансформатора. По заказу потребителя допускается применять нейтральные шины, соответствующие 70 % номинального тока.

В шкафах РУНН групповые ответвления от сборных шин к нескольким коммутационным аппаратам главной цепи должны выдерживать длительную нагрузку, равную сумме номинальных токов подключенных аппаратов, но не более номинального тока трансформатора. В технически обоснованных случаях допускается указанную нагрузку уменьшать до 70 % номинального тока.

Стойкость к токам короткого замыкания сборных шин РУНН и ответвлений от них в пределах КТП должна соответствовать стойкости к току короткого замыкания вводов со стороны НН трансформатора. Продолжительность тока термической стойкости – 1 с.

При установке на вводе НН КТП автоматического выключателя сборные шины и ответвления от них должны соответствовать термической и динамической стойкости выключателя, но не более стойкости к току короткого замыкания вводов со стороны НН силового трансформатора. Продолжительность действия тока термической стойкости должна быть равна времени верхнего значения срабатывания в зоне токов короткого замыкания выключателя.
