Как управлять контактором?
Если сравнивать работу конвектора и других потребителей, то данный прибор работает совершенно по другому принципу. Если случится коммутация отопительных электроприборов, то не нужно делать схему самоподхвата. Следовательно, контактор может не иметь дополнительные контакты для блокировки. Наличие такие контактов приводит к увеличению стоимости электроустановки.
Схема сборки катушки контактора очень простая, благодаря тому, что питанием управляет дополнительное устройство. К тому месту, где будет устанавливаться терморегулятор, прокладывается провод из 3 или более жил. Две – это фаза, ноль – питание термостата. Кроме этого фаза используется еще в качестве питания средней точки релейной группы. Третья и другие жилы прокладываются для возврата сигнала для подключения 1-ого или нескольких контакторов.
С учетом двух факторов определяется место установки терморегулятора:
- Удобство доступа для управления прибором. Но терморегулятор не должен портить интерьер.
- Расположение рядом с установкой датчика температуры. Обычно такой прибор размещают на потолке, а температуры отсечки на 3-4 градуса больше той, которая поддерживается в той зоне помещения, где находятся люди. Минимальная инерционность обеспечивается за счет запаса перегретого воздуха в верхней зоне, так как гистерезис срабатывания находится в пределах 2-3 градусов. Благодаря такой инерционности в помещение поступает остаточное тепло в то время, когда нагревательные приборы не работают.
Такая система в отоплении не считается самой удобной и практичной, поэтому она не является единственной. Благодаря использованию контактора, можно применять разные системы управления: тайминговую, удаленную, комбинированную и с переключением на ручную.
Различия между коммутирующими устройствами
Варианты работы через контактор позволяют работать и с другими нагрузками, если их параметры соответствуют конкретному потребителю. Конструктивно, контактор считается разновидностью обычного пускателя и лишь незначительно отличается от него некоторыми техническими характеристиками.
Основная функция обоих коммутирующих приборов заключается в приведении в движение контактов в высоковольтных и обычных сетях. Основой каждого прибора служит электромагнит. Все типы подобной аппаратуры могут работать с постоянным (10-440 В) или переменным током (до 660 В). Во всех устройствах имеются силовые или рабочие контакты, обеспечивающие подачу напряжения к подключенному оборудованию. В управляющих, сигнальных и блокировочных цепях выполняется дополнительный монтаж вспомогательных контактов.
Имеются и другие различия, присущие каждому аппарату. Все магнитные пускатели помещаются в корпус из прочного пластика, а снаружи находятся лишь площадки контактных подвижных групп. Большинство контакторов, наоборот, выпускаются без корпуса, их монтаж производится в местах, защищенных от попадания пыли, загрязнений и влаги на открытые токоведущие части. Обеспечивается и защита от неосторожных касаний опасных зон.
Коммутационные устройства отличаются своим предназначением. С помощью контактора малой мощности или же магнитных пускателей, приводятся в рабочее положение трехфазные электродвигатели, поэтому они оборудованы тремя парами основных контактов, позволяющих соединяться с тремя фазами. Пара со вспомогательной функцией обеспечивает энергией агрегат после отключения кнопки запуска. Благодаря своим свойствам, магнитные пускатели совместно применяются не только с электродвигателями, но и в освещении, а также с прочей аппаратурой и оборудованием. Из-за минимального количества различий, на рынке электротоваров пускатели получили название малогабаритных контакторов.
Основные типы модульных контакторов
Электромагнитный контактор и его устройство
Конструкция электромагнитного контактора представляет собой электрический коммутационный аппарат, где сдвижение и разъем контактов осуществляет размыкающий привод, основной элемент которого – электромагнитная катушка.
Чтобы построить цепь управления таким контактором, а также подключить к нему еще какие-либо элементы, в его конструкции следует предусмотреть нормально замкнутый и нормально открытый дополнительный контакт.
Перед тем как использовать электромагнитный контактор, следует сперва тщательно ознакомиться с принципом его работы и устройством
Классификация и виды контакторов выглядят таким образом:
- По роду тока главной и управляющей цепи;
- По числу полюсов;
- По напряжению основной цепи и входящей катушки;
- По наличию или, наоборот, отсутствию вспомогательных контактов.
Помимо этого отличие контакторов друг от друга может заключаться в монтаже, типах присоединения проводников или иных действиях и особенностях.
Устройство электромагнитных контакторов:
- Главные контакты – «отвечают» за подключение и отключение силы цепи;
- Дугогасительная система – «гасит» электрические дуги магнитным полем при разъеме главных контактов;
- Электромагнитная система – осуществляет дистанционное управление контактором, состоит из катушки, сердечника, якоря и крепежей;
- Блок-контакты – управляют цепями контроля и сигнализации.
Схемы контакторов, состоящие из проводящих ток элементов, как правило, имеют стандартный вид и различаются только количеством и типом катушек или контактов.
Классификация контакторных устройств
Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.
В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:
- Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
- Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.
Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:
- Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
- Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.
Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:
- Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
- Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
- При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.
Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.
Технические характеристики
Под ней действительно находится диодный мостик, монтаж которого выполнен навесным способом и варистор для ограничения бросков напряжения на входе контактора защита катушки. ESB — это серия. Схема подключения контактора ABB esb на В через выключатель Ниже показана наглядная схема работы контактора через выключатель. Где это надо? Инструкции Схема подключения контактора abb esb через выключатель Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования.
Ножиком удобно прорезать две вертикальные полоски, потом ломать отвёрткой, а потом дорезать, отгибая на себя! Теперь получается логично: если отключить полное питание щита — то вместе с ним выключается питание автоматики неприоритета. Где это надо? А второй контактор и его допконтакт переключают красно-зелёную лампочку.
Схема подключения контактора ABB esb 20-20 на 220В через выключатель
Ну а на самом деле контакторы распространённых серий имеют кучу примочек. И второй контактор полностью обесточивается, а красно-зелёная лампа гаснет, показывая что неприоритет не работает ВООБЩЕ.
Контакторы серии EN. Контактор модульный. Количество пар силовых контактов у магнитных пускателей ABB чётное, или два или четыре. Тут меня постигло некое удивление, но возможно оно идёт от моего незнания этой серии. Ща новые контакторы потихоньку начинают поддерживаться на складах.
Каждый символ в названии контакторов АББ, имеет определенное значение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода. Если полное питание щита включено — то автоматика неприоритета тоже запитана. Его можно использовать как для постоянного, так и для переменного тока. Схема сборки электрощита вводная группа. Релле напряжения и контактор. Сборка электрощита
Тонкости подключения устройства на 220 В
Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.
Особенности силовой цепи
Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.
Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.
Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.
Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.
Изменение цепи управления
Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.
Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.
Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.
Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.
После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.
Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.
Подсоединение к 3-фазной сети
Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.
Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.
Ввод в схему теплового реле
В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.
Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.
Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.
Устройство и принцип работы
Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается
В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования
Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.
Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.
Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.
Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:
- группа контактов, выполненная из высококачественной меди;
- корпус из диэлектрических материалов;
- соединенная с электромагнитом напрямую контактная планка;
- электромагнитная катушка;
- дугогасительные элементы, которые необходимы при управлении большими токами.
Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.
Что такое модульный контактор и для чего он нужен
По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.
Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя.
С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.
По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.
Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.
Устройство и принцип действия контактора
Коммутация ( от лат. сommutatio — перемена ) – переключение электрических цепей
Контактором называется электромагнитный аппарат дистанционного действия,
предназначенный для частых переключений силовых электрических цепей.
Контакторы предназначены для выполнения следующих основных операций по управлению судовыми электроприводами:
1. пуск и остановка;
2. изменение скорости;
3. изменение направления вращения ( реверс );
4. электрическое торможение двигателей.
На судах контакторы работают в тяжелых условиях: при повышенной вибрации,
сотрясениях, ударах и наклонах, высокой влажности и колебаниях температуры.
Поэтому к конструкции контакторов предъявляются повышенные требования: про-
стота устройства, износоустойчивость, влаго- и нагревостойкость, брызго- и водозащи-
щенность, способность устойчиво работать при кренах и дифферентах.
Контакторы классифицируются по таким основным признакам:
1. по роду тока – на контакторы постоянного, переменного и постоянно-перемен-
2. по числу полюсов ( контактов ) – одно-, двух- и трехполюсные;
3. по положению главных контактов – с замыкающими, размыкающими и теми и
4. по номинальному току главных контактов ( в зависимости от типа и величины
контактора ) и др.
К основным системам контакторов относятся:
1. главных контактов;
2. вспомогательных контактов;
Рассмотрим эти системы подробней.
Рассмотрим устройство и принцип действия контактора, изображенного в упрощен
ном виде ( рис. 9.35 ).
Система главных контактов состоит из двух главных контактов — неподвижного 1 и подвижного 2.
Система вспомогательных контактов включает в себя подвижный контакт 4 и не-
подвижные контакты 10-11 и 12-13.
В электромагнитную систему входят сердечник 6 с катушкой 7 и якорь 5.
Дугогасительная система, для упрощения объяснения, на рис. 9.35 не показана, но
ее устройство и принцип действия объясняются ниже.
В исходном положении ( рис. 9.35, а ) катушка 7 обесточена, отключающая пружи
на 9 притягивает нижнюю часть якоря к изоляционной плите 14.
Главные контакты 1 и 2 разомкнуты, а контактная пружина 3 сжата между верхней частью якоря и контактом 2 с небольшим усилием.
Подвижный контакт 4 замыкает вспомогательные контакты 10 и 11, два других та-
ких контакта 12 и 13 разомкнуты.

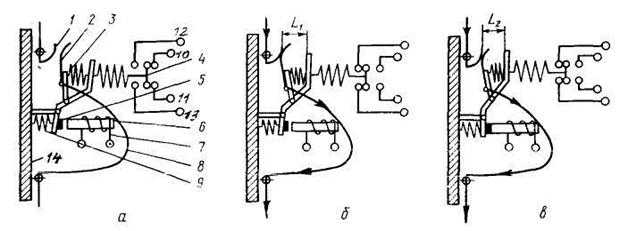

Рис.9.35. Электромагнитный контактор: 1 – неподвижный контакт; 2 – подвижный контакт; 3 — контактная пружина; 4 – подвижный вспомогательный контакт;
5 – поворотный якорь; 6 – сердечник электромагнита; 7 – катушка электромагнита; 8 – гибкая перемычка; 9 – отключающая пружина; 10-11, 12-13 — неподвижные контакты; 14 – изоляционная плита ( основание )
Если на катушку 7 подать напряжение, катушка создаст в сердечнике 6 магнитный поток. В результате якорь 5 притянется к сердечнику ( рис. 9.35, б, в ). При этом подвиж-
ный контакт 2 замкнется с неподвижным контактом 1, контакты 10-11 разомкнутся, а 12-13 замкнутся.
На рис 9.35, б показано промежуточное положение якоря, при котором между
нижней частью якоря и сердечником сохраняется воздушный зазор. В этом положении от-
ключающая пружина 9 растянута не полностью, а контактная пружина 3 сжата не полно-
стью, и поэтому сила давления контакта 2 на контакт 1 невелика.
На рис. 9.35, в показано конечное положение якоря, при котором нижняя часть якоря плотно прижата к сердечнику ( нет воздушного зазора ), а контактная пружина 3 заставляет подвижный контакт 2 плотно прижаться к неподвижному 1.
При снятии питания с катушки 7 магнитный поток в сердечнике исчезнет и якорь 5 под действием отключающей пружины 9 и собственного веса отпадет от сердечника. При
этом главные контакты 1 и 2 разомкнутся, а вспомогательные переключатся: контакты 10-11 замкнутся, а 12-13 разомкнутся ( рис. 9.35, а ).
Основное назначение контактной пружины 3 состоит в том, чтобы обеспечить не-
обходимое по условиям эксплуатации нажатие подвижного контакта 2 на неподвижный 1. Кроме того, она выступает как амортизатор, смягчая удар подвижного контакта по непод-
вижному при включении контактора.
Степень сжатия регулировочной пружины можно изменять при помощи регулиро-
вочной гайки ( на рис. 9.35 не показана ).
В рассмотренном контакторе применена магнитная система с поворотным якорем
( более подробно – ниже ). Осью, на которой поворачивается якорь, здесь служит грань призмы.
Как можно проверить пусковой ток аккумулятора
На слух можно произвести только сравнительные испытания аккумуляторов по показателю тока холодной прокрутки. Если двигатель при запуске вращается с большей частотой и машина, при этом заводится быстрее, то у данной модели аккумулятора этот показатель заметно выше.
Точно измерить пусковой ток можно с помощью специального прибора. Как правило, для проверки работоспособности АКБ при продаже, производят диагностику с помощью нагрузочной вилки. Такой прибор состоит из нагрузки низкого сопротивления и встроенного измерительного прибора, который показывает напряжение. Таким образом можно оценить общее состояние батареи, но точно установить величину разрядного тока практически невозможно.
Определить величину тока холодной прокрутки аккумулятора с высокой точностью, можно только профессиональным тестером. Такие приборы стоят несколько десятков тысяч рублей, поэтому для однократного применения этот способ совершенно не годится.
Устройство и принцип работы контактора
Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.
Рассмотрим схему простого контактора, без блокировок и защитных модулей.
Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.
После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.
Что внутри
Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:
- контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
- «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
- катушка электромагнита, выполненная под конкретную модель контактора;
- диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
- дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.
По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).
При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.
Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.
Контакторы постоянного тока
Серии контакторов постоянного тока: КП, КМК, КПМ, КПВ.
Контакторы постоянного тока имеют пять категорий применения: ДС-1; ДС-2; ДС-3; ДС-4; ДС-5.
Контакторы серии КПВ имеют два исполнения:
Замыкание главных контактов при подаче управляющего напряжения.
Размыкание главных контактов при подаче управляющего напряжения.
Контактная система
включает неподвижный контакт, подвижный контакт, гибкая связь с выводом. Подвижный контакт выполнен в виде толстой пластины поворотного типа и может перекатываться и скользить по поверхности неподвижного контакта. При этом в месте контактирования стираются окисные пленки, и уменьшается переходное сопротивление. Вывод соединяется с подвижным контактом гибкой связью. Контактное нажатие создается контактной пружиной. В контакторах постоянного тока широко распространена мостиковая система контактов с двумя разрывами на полюс, что значительно облегчает условия дугогашения.Под номинальным током контакторы могут находиться не более 8 часов. По истечении этого времени необходимо провести несколько операций включение-отключение для удаления с поверхности контактов окисной пленки. При нахождении под током более 8 часов, номинальный ток необходимо снизить до
. У контакторов, установленных в закрытых объемах, номинальный ток уменьшается до
.
Дугогасительная система:
дугогасительная камера, катушка магнитного дутья. При отключении контактора, магнитное поле дугогасительной катушки, взаимодействуя с током дуги, вызывает движение последней в сторону дугогасительной камеры. Обеспечивается механическое растяжение, охлаждение и гашение дуги. При токах ниже
, эффективность работы дугогасительной системы уменьшается за счет ослабления магнитного поля, длительность горения дуги при этом возрастает.
Электромагнит.
В контакторах постоянного тока наибольшее распространение получили электромагниты клапанного типа. Якорь вращается на призме. Такая конструкция обеспечивает механическую износостойкость узла вращения до 20 млн. циклов при частоте включения до 1200 включений в час. Катушка электромагнита наматывается на изолированную стальную гильзу для обеспечения механической прочности и улучшения условий охлаждения. Сила, развиваемая электромагнитом, должна проходить выше характеристики противодействующих пружин при напряжении на катушке не ниже
в нагретом состоянии. Наибольшее напряжение на катушке не должно превышать
. К важным параметрам контактора относится коэффициент возврата, равный отношению напряжения отпускания к напряжению срабатывания. Для большинства контакторов этот коэффициент равен 0.2, что не позволяет использовать контакторы для защиты электроустановок от пониженного напряжения.
