Использование ударного коэффициента

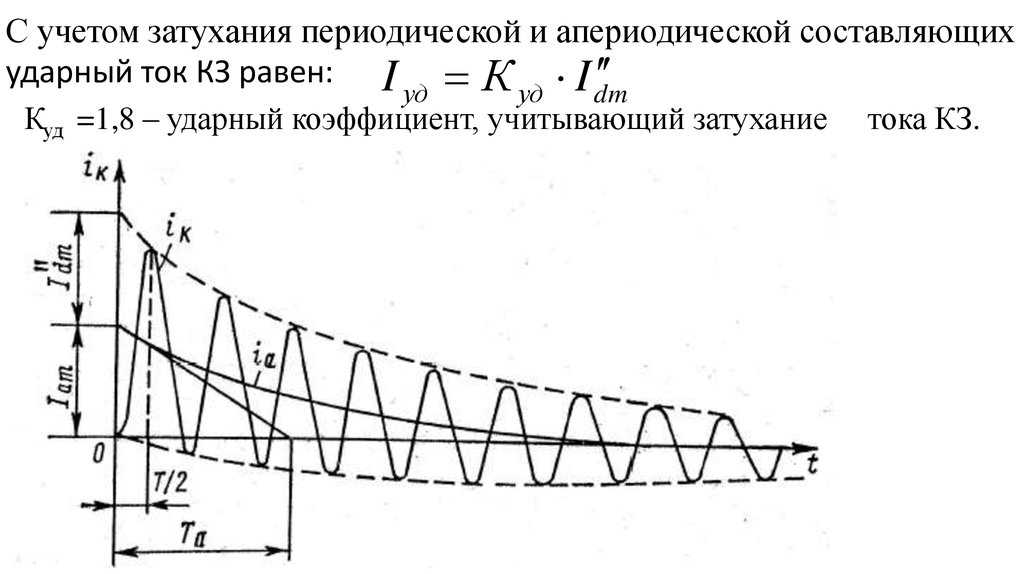

Ударный коэффициент в режиме короткого замыкания играет важную роль, поэтому его следует рассмотреть более подробно. Этот показатель, применяемый в расчетах, можно выразить короткой формулой: Ку = iy/inm. Здесь iy является ударным током КЗ, а inm представляет собой амплитуду периодической составной части.
Данный коэффициент применяется при расчетах ударного тока. Если в формуле амплитуду inm заменить на действующий ток, получится следующее выражение: Ку = iy√2inm. Следовательно, формула для вычисления ударного тока приобретет следующий вид: iy = Ку√2inm. На практике значение ударного коэффициента КЗ принимается за 1,8 в электроустановках более 1 кВ; величина 1,3 берется при возникновении КЗ за участком кабельной линии большой протяженности.
Этот же показатель используется для вторичной стороны понижающего трансформатора с мощностью, не превышающей 1000 кВА и сетей с напряжением до 1 кВ. Для ускорения расчетов существует таблица, содержащая коэффициенты для аварийных ситуаций, встречающихся чаще всего.
| Оборудование и установки | Постоянная времени Та | Ударный коэффициент Ку |
| Турбогенераторы | 0,1-0,3 | 1,95 |
| Блок, состоящий из генератора и трансформатора | 0,04 | 1,8 |
| Высоковольтная ЛЭП | 0,01 | 1,3 |
| Короткая низковольтная ЛЭП | 0,001 | – |
Теоретически, при отсутствии в цепи активных сопротивлений и постоянной времени, равной бесконечности, затухание периодической компоненты вообще бы не наступило, и она сохранила бы свое начальное значение на весь период КЗ до момента отключения аварийного участка. При этом, ударный коэффициент достиг бы своего максимума и составил Ку = 2.
Если короткое замыкание наступило в местах, удаленных от источника питания на значительные расстояния, токи, появляющиеся в этой точке, будут небольшими, сравнительно с номинальным током этого источника питания. В процессе КЗ изменения номинала будут практически незаметными, а напряжение на клеммах следует принять за постоянную величину.
Таким образом, периодическая компонента будет оставаться постоянной по своей амплитуде на протяжении всего времени КЗ. Изменения самого тока КЗ будут происходить лишь когда апериодическая составляющая будет постепенно затухать.
Виды КЗ
Ток короткого замыкания может возникать в разных цепях, подключенных к различным источникам постоянного или переменного тока. Проще всего дело обстоит с обычным плюсом, который вдруг соединился с минусом, минуя полезную нагрузку.
А вот с переменным током вариантов больше. Однофазный ток короткого замыкания возникает при соединении фазы с нейтралью или ее заземлении. В трехфазной сети может возникнуть нежелательный контакт между двумя фазами. Напряжение в 380 или более (при передаче энергии на большие расстояния по ЛЭП) вольт также может вызвать неприятные последствия, в том числе и дуговую вспышку в момент коммутации. Замкнуть может и все три (или четыре, вместе с нейтралью) провода одновременно, и ток трехфазного короткого замыкания будет течь по ним до тех пор, пока не сработает защитная автоматика.
Но и это еще не все. В роторах и статорах электрических машин (двигателей и генераторов) и трансформаторах порой случается такое неприятное явление, как межвитковое замыкание, при котором соседние петли провода образуют своеобразное кольцо. Этот замкнутый контур обладает крайне низким сопротивлением в сети переменного тока. Сила тока короткого замыкания в витках растет, это становится причиной нагрева всей машины. Собственно, если такая беда произошла, не следует ждать, пока оплавится вся изоляция и электромотор задымится. Обмотки машины нужно перематывать, для этого необходимо специальное оборудование. Это же касается и тех случаев, когда из-за «межвиткового» возник ток короткого замыкания трансформатора. Чем меньше обгорит изоляция, тем проще и дешевле будет перемотка.
Использование ударного коэффициента
Ударный коэффициент в режиме короткого замыкания играет важную роль, поэтому его следует рассмотреть более подробно. Этот показатель, применяемый в расчетах, можно выразить короткой формулой: Ку = iy/inm. Здесь iy является ударным током КЗ, а inm представляет собой амплитуду периодической составной части.
Данный коэффициент применяется при расчетах ударного тока. Если в формуле амплитуду inm заменить на действующий ток, получится следующее выражение: Ку = iy√2inm. Следовательно, формула для вычисления ударного тока приобретет следующий вид: iy = Ку√2inm. На практике значение ударного коэффициента КЗ принимается за 1,8 в электроустановках более 1 кВ; величина 1,3 берется при возникновении КЗ за участком кабельной линии большой протяженности.
Этот же показатель используется для вторичной стороны понижающего трансформатора с мощностью, не превышающей 1000 кВА и сетей с напряжением до 1 кВ. Для ускорения расчетов существует таблица, содержащая коэффициенты для аварийных ситуаций, встречающихся чаще всего. Оборудование и установки
| Постоянная времени Та | Ударный коэффициент Ку | |
| Турбогенераторы | 0,1-0,3 | 1,95 |
| Блок, состоящий из генератора и трансформатора | 0,04 | 1,8 |
| Высоковольтная ЛЭП | 0,01 | 1,3 |
| Короткая низковольтная ЛЭП | 0,001 | – |
Теоретически, при отсутствии в цепи активных сопротивлений и постоянной времени, равной бесконечности, затухание периодической компоненты вообще бы не наступило, и она сохранила бы свое начальное значение на весь период КЗ до момента отключения аварийного участка. При этом, ударный коэффициент достиг бы своего максимума и составил Ку = 2.
Если короткое замыкание наступило в местах, удаленных от источника питания на значительные расстояния, токи, появляющиеся в этой точке, будут небольшими, сравнительно с номинальным током этого источника питания. В процессе КЗ изменения номинала будут практически незаметными, а напряжение на клеммах следует принять за постоянную величину.
Таким образом, периодическая компонента будет оставаться постоянной по своей амплитуде на протяжении всего времени КЗ. Изменения самого тока КЗ будут происходить лишь когда апериодическая составляющая будет постепенно затухать.
Максимальная действующая величина полного тока

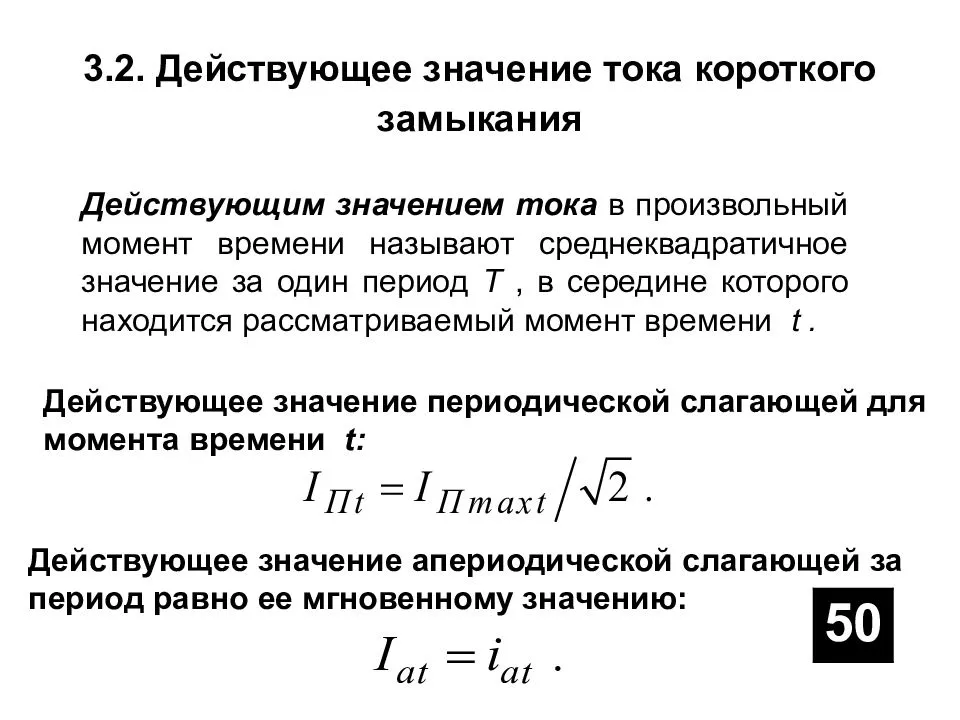

Поскольку ударный ток является разновидностью полного тока, его следует рассмотреть подробнее. Действующее значение данного параметра определяется в любой из временных промежутков. Оно выглядит в виде среднеквадратичного значения на протяжении одного периода, с учетом рассматриваемого момента времени. В виде формулы — это выражение представлено следующим образом:
Если же характеристики тока не синусоидальные – его действующее значение выбирается в виде квадратного корня, извлекаемого из суммы квадратов всех составных частей.
Следовательно, ударный ток с действующим значением будет рассчитываться в таком порядке:

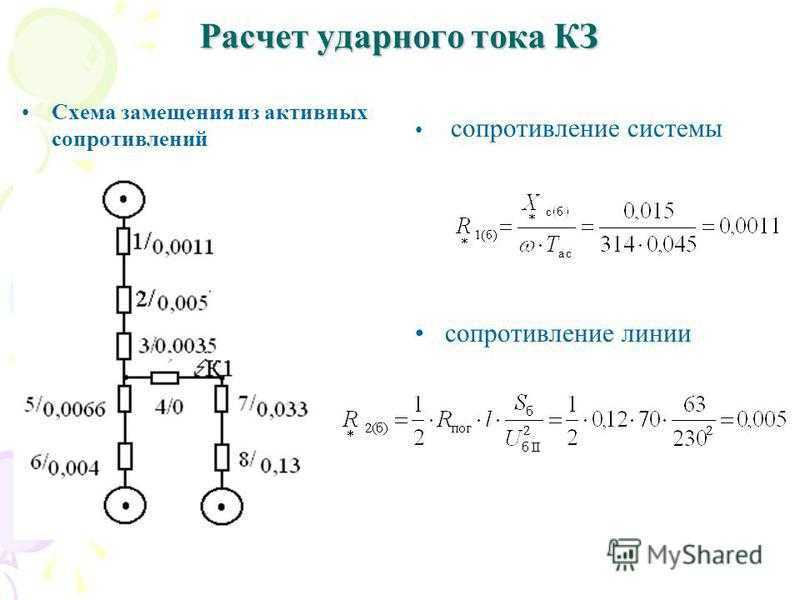

На практике, чтобы правильно рассчитать ударный ток короткого замыкания, выстраиваются две замещающие схемы, состоящие из чисто активных и реактивных сопротивлений.
Какие бывают виды
Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.
Будет интересно Что такое статическое электричество и как от него избавиться
Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.
Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.
Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.
Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение
Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток
Возгорание розетки
Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.
Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.
Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.
Защита блока питания от короткого замыкания.
Составные части короткого замыкания
Прежде чем рассуждать об ударном токе, необходимо рассмотреть из каких частей вообще состоит полный ток короткого замыкания. Известно, что его основными составляющими являются свободная апериодическая часть и вынужденная периодическая компонента. Своей максимальной отметки ток КЗ достигает при наивысших значениях обеих составных частей.
Апериодический ток в самом начале появления становится максимальным в момент нулевого значения тока в предыдущем режиме, представляющем собой холостой ход. Непосредственно при наступлении КЗ, вынужденный ток с периодической составляющей проходит свою максимальную отметку. Данное условие становится показателем, используемым в расчетах. Полный ток КЗ с максимальным мгновенным значением и есть ударный ток короткого замыкания.
На практике этот показатель рассчитывается при максимальной величине апериодической части. С этой целью выбирается режим, предшествующий аварии, называемый холостым ходом. Данной состояние сети считается одним из наиболее сложных по сравнению с индуктивным или активно-индуктивным доаварийным током, при которых показатель апериодической части будет ниже.

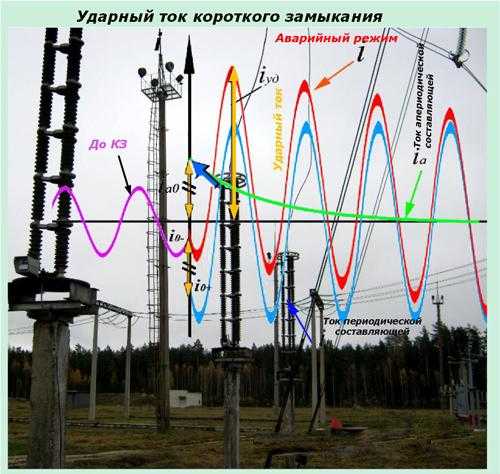

Условия, при которых образуется апериодическая составляющая, приведены на рисунке. Они полностью зависят от предыдущего состояния тока до аварийного режима. Красный вектор соответствует доаварийному току, синий – периодическому току КЗ. Вектор зеленого цвета показывает разницу между ними, выдающую величину апериодического тока в начальной стадии.
Использование ударного коэффициента
Ударный коэффициент в режиме короткого замыкания играет важную роль, поэтому его следует рассмотреть более подробно. Этот показатель, применяемый в расчетах, можно выразить короткой формулой: Ку = iy/inm. Здесь iy является ударным током КЗ, а inm представляет собой амплитуду периодической составной части.
Данный коэффициент применяется при расчетах ударного тока. Если в формуле амплитуду inm заменить на действующий ток, получится следующее выражение: Ку = iy√2inm. Следовательно, формула для вычисления ударного тока приобретет следующий вид: iy = Ку√2inm. На практике значение ударного коэффициента КЗ принимается за 1,8 в электроустановках более 1 кВ; величина 1,3 берется при возникновении КЗ за участком кабельной линии большой протяженности.
Этот же показатель используется для вторичной стороны понижающего трансформатора с мощностью, не превышающей 1000 кВА и сетей с напряжением до 1 кВ. Для ускорения расчетов существует таблица, содержащая коэффициенты для аварийных ситуаций, встречающихся чаще всего.
| Оборудование и установки | Постоянная времени Та | Ударный коэффициент Ку |
| Турбогенераторы | 0,1-0,3 | 1,95 |
| Блок, состоящий из генератора и трансформатора | 0,04 | 1,8 |
| Высоковольтная ЛЭП | 0,01 | 1,3 |
| Короткая низковольтная ЛЭП | 0,001 | — |
Теоретически, при отсутствии в цепи активных сопротивлений и постоянной времени, равной бесконечности, затухание периодической компоненты вообще бы не наступило, и она сохранила бы свое начальное значение на весь период КЗ до момента отключения аварийного участка. При этом, ударный коэффициент достиг бы своего максимума и составил Ку = 2.
Если короткое замыкание наступило в местах, удаленных от источника питания на значительные расстояния, токи, появляющиеся в этой точке, будут небольшими, сравнительно с номинальным током этого источника питания. В процессе КЗ изменения номинала будут практически незаметными, а напряжение на клеммах следует принять за постоянную величину.
Таким образом, периодическая компонента будет оставаться постоянной по своей амплитуде на протяжении всего времени КЗ. Изменения самого тока КЗ будут происходить лишь когда апериодическая составляющая будет постепенно затухать.
Использование ударного коэффициента
Ударный коэффициент в режиме короткого замыкания играет важную роль, поэтому его следует рассмотреть более подробно. Этот показатель, применяемый в расчетах, можно выразить короткой формулой: Ку = iy/inm. Здесь iy является ударным током КЗ, а inm представляет собой амплитуду периодической составной части.
Данный коэффициент применяется при расчетах ударного тока. Если в формуле амплитуду inm заменить на действующий ток, получится следующее выражение: Ку = iy√2inm. Следовательно, формула для вычисления ударного тока приобретет следующий вид: iy = Ку√2inm. На практике значение ударного коэффициента КЗ принимается за 1,8 в электроустановках более 1 кВ; величина 1,3 берется при возникновении КЗ за участком кабельной линии большой протяженности.
Этот же показатель используется для вторичной стороны понижающего трансформатора с мощностью, не превышающей 1000 кВА и сетей с напряжением до 1 кВ. Для ускорения расчетов существует таблица, содержащая коэффициенты для аварийных ситуаций, встречающихся чаще всего. Оборудование и установки
| Постоянная времени Та | Ударный коэффициент Ку | |
| Турбогенераторы | 0,1-0,3 | 1,95 |
| Блок, состоящий из генератора и трансформатора | 0,04 | 1,8 |
| Высоковольтная ЛЭП | 0,01 | 1,3 |
| Короткая низковольтная ЛЭП | 0,001 | – |
Теоретически, при отсутствии в цепи активных сопротивлений и постоянной времени, равной бесконечности, затухание периодической компоненты вообще бы не наступило, и она сохранила бы свое начальное значение на весь период КЗ до момента отключения аварийного участка. При этом, ударный коэффициент достиг бы своего максимума и составил Ку = 2.
Если короткое замыкание наступило в местах, удаленных от источника питания на значительные расстояния, токи, появляющиеся в этой точке, будут небольшими, сравнительно с номинальным током этого источника питания. В процессе КЗ изменения номинала будут практически незаметными, а напряжение на клеммах следует принять за постоянную величину.
Таким образом, периодическая компонента будет оставаться постоянной по своей амплитуде на протяжении всего времени КЗ. Изменения самого тока КЗ будут происходить лишь когда апериодическая составляющая будет постепенно затухать.
Расчеты ударного тока КЗ

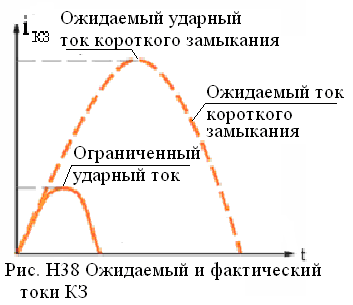

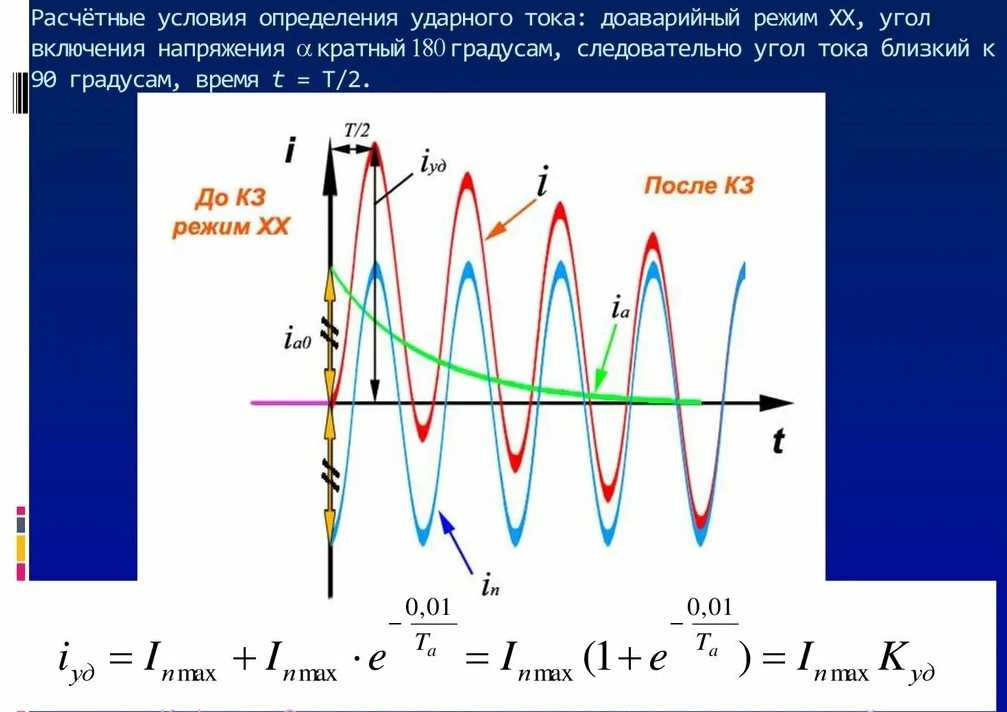

Предварительные расчеты показывают, что апериодическая компонента примет максимальное первоначальное значение в том случае, когда фазное напряжение в момент включения при коротком замыкании будет равным нулю. В некоторых случаях угол напряжения может превышать нулевую отметку.
В это же время фаза периодической части будет равна 90 градусам, и ток начнет терять свое максимальное амплитудное значение. Следовательно, возникает отставание тока от напряжения как раз на эти 900. Причиной такого состояния выступают активные сопротивления короткозамкнутой цепи с очень малыми значениями.
При достижении фазой напряжения 90 градусов, ток периодической компоненты выйдет из нулевой отметки, что приведет к выполнению закона коммутации. В данном случае апериодического тока не будет, поэтому не возникнет и ударный ток.

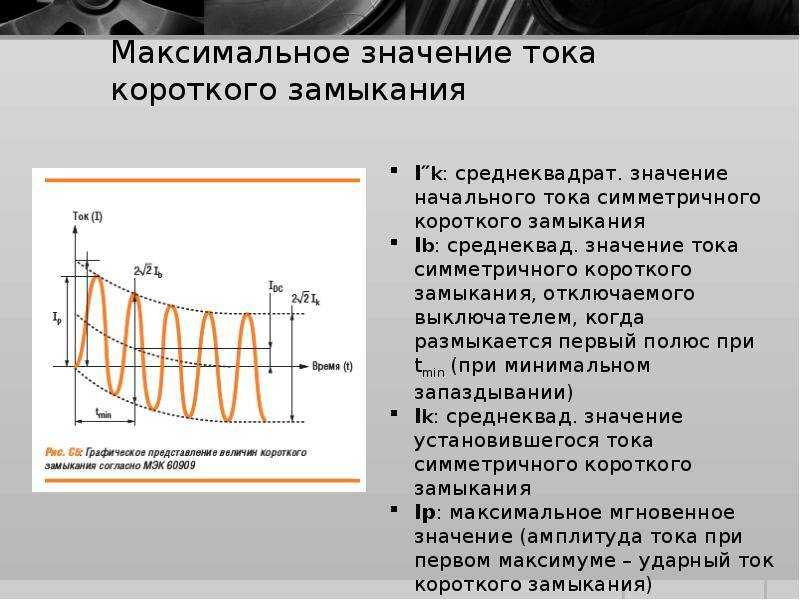

На приведенном рисунке хорошо видно возникновение ударного тока короткого замыкания, отмеченного зеленой кривой. Она еще не дошла до точки затухания, а синяя кривая, соответствующая периодическому току, проходит через нее и точку своего амплитудного значения. При этом обе кривые в этот момент принимают общий знак с положительным показателем. Подобная ситуация возникает на второй половине периода от начала замыкания, то есть, примерно через 0,01 с.

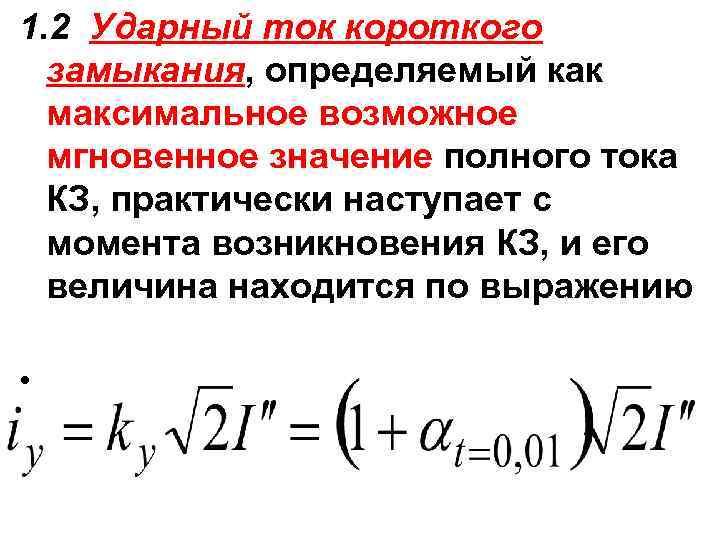

Рассчитать ударный ток можно при помощи следующей формулы:
В которой Ку является ударным коэффициентом, а Inmax амплитудным значением периодического тока короткого замыкания. Изменения Ку происходят в пределах меньше 1 и больше 2, тогда как электромагнитная постоянная времени Та может изменяться от 0 до бесконечности, характеризующая скорость затухания апериодической компоненты. По мере уменьшения Та, ускоряется затухание свободной составляющей, одновременно наступает снижение ударного коэффициента.
В сетях высокого напряжения она полностью исчезает уже через 0,1-0,3 секунды, а при низком напряжении затухание также происходит очень быстро из-за наличия высокого активного сетевого сопротивления.
Как измерить мощность электротока
Измерение мощности электротока короткого замыкания не отличается от измерения обычной электроэнергии. Все что нужно для ответа на вопрос, как рассчитать ток короткого замыкания трансформатора, это поделить сетевое напряжение на электросопротивление. Также можно воспользоваться более сложной формулой: Iкз = E/r.
Стоит указать, что при снижении показателя сопротивления, токовая сила будет расти. Соответственно, по проводнику будет идти тепло. Эта связь обладает количественной и временной характеристикой. Поэтому чем выше токовое значение, тем больше тепла будет выведено за определенное время. В этот момент можно найти, рассчитать и посчитать токовое значение.
Популярное изложение закона Ома
До детального изучения явления нужно вспомнить базовые определения из школьного курса физики. Основные зависимости описывает известная формула (закон Ома):
I = U / R,
где:
- I – сила (величина) тока в амперах (А), которая определяет плотность энергии в контрольном участке и при достаточной величине способна разогреть проводник до высокой температуры;
- U – напряжение (ЭДС, разница потенциалов между определенными точками);
- электрическое сопротивление (R) – препятствует прохождению электрического тока, увеличивается при нагреве проводника.
Закон Ома для участка цепи
«Магический» треугольник помогает запомнить основные формулы для расчета. Взаимные зависимости рассматриваемых параметров часто поясняют на примере с трубопроводом:
- ток (движение заряженных частиц) подобен потоку;
- напряжение – разница давления на входе и выходе;
- сопротивление – внутренний диаметр, ограничивающий пропускные способности транспортной системы.
По приведенным аналогам несложно догадаться о том, что тонкий (толстый) проводник затрудняет (упрощает) прохождение тока. Дополнительные ограничения объясняются проводимостью определенного материала и наличием посторонних примесей.
Ток короткого замыкания и его расчет. Ударный ток короткого замыкания
Однажды одной даме, не очень сведущей в электротехнике, монтер сообщил причину пропадания света в ее квартире. Это оказалось короткое замыкание, и женщина потребовала немедленно его удлинить. Над этой историей можно посмеяться, но лучше все же рассмотреть эту неприятность подробнее. Специалистам-электрикам и без этой статьи известно, что это за явление, чем оно грозит и как рассчитать ток короткого замыкания. Изложенная ниже информация адресована людям, не имеющим технического образования, но, как и все прочие, не застрахованным от неприятностей, связанных с эксплуатацией техники, машин, производственного оборудования и самых обычных бытовых приборов
Каждому человеку важно знать, что такое короткое замыкание, каковы его причины, возможные последствия и методы его предотвращения. Не обойтись в этом описании и без знакомства с азами электротехнической науки
Не знающий их читатель может заскучать и не дочитать статью до конца.
