Как проводится и назначение опыта короткого замыкания трансформатора, методика расчета данных

Виды КЗ у трансформаторов

При возникновении короткого замыкания, трансформатор вплотную подходит к предельному рабочему режиму. В этом случае на первичную обмотку поступает какое-то напряжение, а вторичная оказывается замкнутой.

Короткое замыкание трансформатора может быть аварийным или испытательным. В первом случае опасная ситуация возникает в режиме эксплуатации устройства, при подключении его к номинальному первичному напряжению. В обмотках появляется ток короткого замыкания, многократно превышающий номинал, и прибор выходит из строя. Как правило, основные детали сгорают, и вся схема просто разваливается на части.

Избежать подобных негативных последствий возможно с помощью защитной аппаратуры – автоматов, предохранителей, реле и т.д. Она производит отключение в максимально короткие сроки со стороны первичной обмотки и тем самым сохраняет устройство от разрушения.

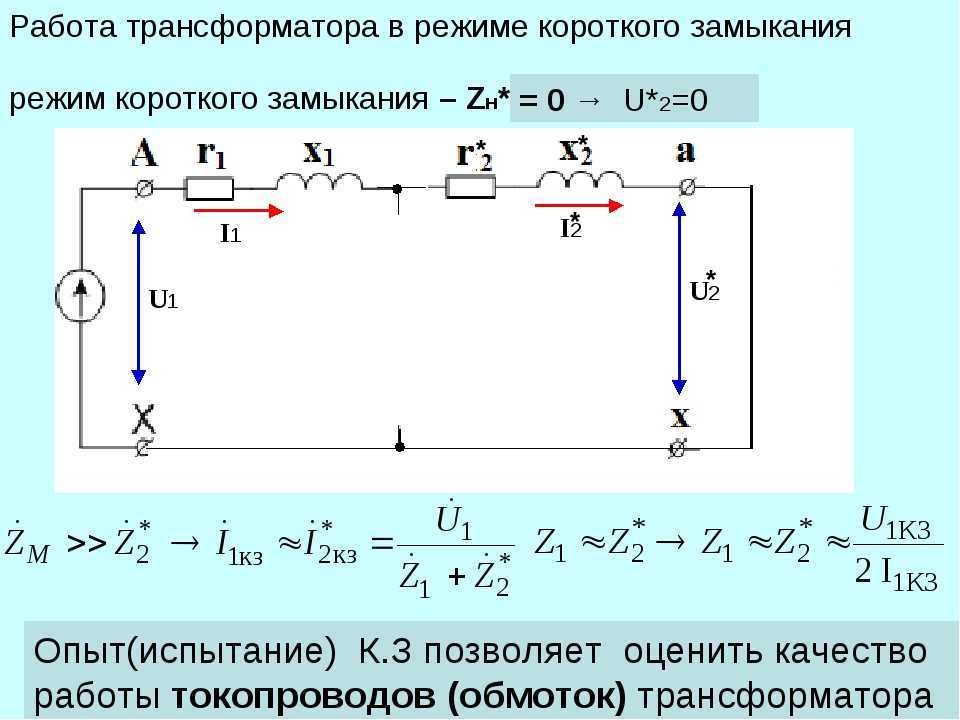

В испытательном режиме, известном в качестве опыта короткого замыкания, подобная ситуация создается искусственным путем. С этой целью на первичную обмотку подается пониженное напряжение. При этом, токи в каждой обмотке не выходят за пределы номинала. Данный опыт позволяет точно установить наиболее важные параметры и характеристики трансформаторного устройства. Каждое из коротких замыканий следует рассмотреть более подробно, с точки зрения его физического воздействия на трансформатор.

Проверка времени срабатывания автомата в сетях 0,4кВ

В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную линию двумя способами: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).

И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто. Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.

С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. Автоматы с кривыми срабатывания K и Z очень редко используются, в основном применяются автоматы с характеристиками срабатывания B, C, D. Наиболее распространены автоматы с характеристикой C. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3…5. Для автоматов с характеристикой C — 5…10. Для автоматов с характеристикой D — 10…20.

Рассмотрим автомат с характеристикой C. Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.

Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами Устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного автоматического отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть более 0,4 с.

Итак, необходимо проверить время срабатывания автоматического выключателя. Еще данный расчет называют «расчет петли фаза-нуль». Для примера выполним проверку автомата с номинальным током 16 А с характеристикой C. Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.

Параметры трансформатора: Номинальная мощность трансформатора Sн = 630 кВА, Напряжение короткого замыкания трансформатора Uк% = 5,5%, Потери короткого замыкания трансформатора Pк = 7,6 кВт.

Параметры питающей линии: Гр.27 от ЩО 1.2 – 60 м кабель 1х, ЩО 1.2 от ГРЩ3 – 80 м кабель 1х, ГРЩ3 от ТП 1126 – 217 м кабель АВВГнг 2x (4×185).

Параметры выключателя: Номинальный ток автоматического выключателя Iном = 16 А Кратность отсечки K = 10.

Реактивное сопротивление трансформатора: Xт = 13,628 мОм

Активное сопротивление трансформатора: Rт = 3,064 мОм

Активное сопротивление кабеля: Rк = 580,38 мОм

Реактивное сопротивление кабеля: Xк = 17,36 мОм

Суммарное реактивное сопротивление участка: XΣ=Xc+Xт+Xк=31,984 мОм

Суммарное активное сопротивление участка: RΣ=Rт+Rк=583,444 мОм

Полное суммарное сопротивление: RΣ=583,444 мОм

Ток однофазного короткого замыкания: IK1=190 А > IминК1 = 10×16 = 160 А Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.

Чтобы расчета в Word, нажмите на кнопку:

Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:

Весь расчет занял две с половиной минуты.

Назначение опыта короткого замыкания

Испытание на обрыв при отсутствии нагрузки выполняется для определения потерь в сердечнике без нагрузки по току.

Суть испытания заключается в том, что обмотка высокого напряжения остаётся разомкнутой в то время, как выходная обмотка подключается к обычной сети потребителя. Туда же подсоединяются и необходимые измерительные приборы – ваттметр, амперметр и вольтметр. В результате такого соединения, внешнее напряжение, которое прикладывается к устройству, медленно увеличивается от нуля до своего номинального значения.

Показания всех приборов фиксируются в момент, когда напряжение тестирования достигает необходимого значения в выходной цепи. Физическая сущность результатов замеров такова:

1. Амперметр показывает значение тока холостого хода, значение которого очень мало, и, следовательно, падением напряжения можно пренебречь.
2. Входная мощность указывается ваттметром. Но другая сторона трансформатора разомкнута, следовательно, выходная мощность отсутствует, а показатель на ваттметре складывается только из значений потерь мощности, обусловленных степенью насыщения материала сердечника, и потерь в проводах.
3. Вольтметр с высоким сопротивлением подключается через внешнюю обмотку устройства. Высоковольтная обмотка рассматривается как разомкнутая цепь, поскольку ток через вольтметр пренебрежимо мал.
4. Результаты тестирования отличаются высокой точностью вследствие малости значений тока холостого хода и отсутствия потерь в элементах электрической цепи. Поэтому показания ваттметра гарантированно определят суммарные потери в сердечнике.

Виды коротких замыканий

Понятие короткого замыкания заключается в непосредственном непреднамеренном соединении любых двух точек, расположенных на различных фазах, нулевом проводе или земле. Вариантов таких соединений может быть очень много, и все они не предусмотрены нормальными условиями эксплуатации установок, оборудования и сетей.

Среди основных видов КЗ следует отметить однофазное и трехфазное. В первом случае одна из фаз замыкается и взаимодействует с нулевым проводом или землей. Аналогичные явления наблюдаются во время обрывов проводов и одновременных замыканий двух разных фаз.

При трехфазном коротком замыкании хорошо заметна определенная симметрия, так как все фазы находятся в одних и тех же условиях. Поэтому токи в каждой из них будут одинаковыми. Другие виды КЗ относятся к несимметричным, поскольку фазы попадают в неодинаковые условия. В результате, токи и напряжения получаются с искаженной амплитудой, в зависимости от конкретных условий аварии.

Следует учесть, что при коротком замыкании происходит заметное снижение общего электрического сопротивления в системах. Это приводит к резкому увеличению токов во всех ветвях сетей и одновременному снижению напряжения на отдельных участках.

Среди основных причин, вызывающих аварийные ситуации подобного рода, можно выделить следующие:

• Нарушенная изоляция в токоведущих частях. Причинами становится ее неудовлетворительное состояние, естественное старение, механические повреждения, постоянное воздействие перенапряжений.
• Поврежденные опоры и провода ЛЭП из-за неудовлетворительного состояния, негативного влияния ураганных ветров, гололеда, раскачивания проводов и т.д.
• Ошибочные действия персонала при выполнении различных операций. Например, разъединители отключаются, находясь под нагрузкой или включаются на заземление, оставленное по ошибке.

Причинами большинства повреждений являются конструктивные недостатки, несовершенное оборудование, ошибки, допущенные при проектировании и в процессе монтажа. Отрицательную роль играет использование оборудования в ненормативных режимах, неправильный и неудовлетворительный уход за ним.

Испытания и выбор нужных уставок для защитных устройств

Как уже было отмечено, выбор наиболее подходящих параметров релейной защиты и уставок осуществляется с использованием сверхпереходного или начального тока короткого замыкания. В первую очередь это связано с простотой расчетов данной величины.

Анализируя варианты защиты с быстродействием или небольшими выдержками времени, с использованием начального тока, специалисты обычно не принимают во внимание апериодическую составляющую. Использовать ее в расчетах не имеет смысла, поскольку затухание происходит очень быстро в течение 0,05-0,2 секунды

Этот промежуток гораздо ниже времени срабатывания рассматриваемых защитных устройств.

Если питание сети осуществляется от мощной энергетической системы, ее генераторы оснащаются автоматическим регулятором возбуждения АРВ, обеспечивающим поддержку на шинах постоянного напряжения. Когда на этом участке возникает КЗ, величина периодической токовой составляющей остается без изменений. Это дает возможность анализировать с помощью начального тока работу релейной защиты и ее поведение при любых задержках по времени.

В сетях, получающих питание от генераторных установок или систем с установленной ограниченной мощностью, при наступлении КЗ напряжение на шинах уже не будет постоянным, а подвергнется изменениям в широком диапазоне. Величины начального и установившегося токов не будут равны между собой. Теоретически, для расчетов защитных систем можно было бы воспользоваться установившимся током короткого замыкания. Однако сложности с его расчетами привели к тому, что на практике в большинстве случаев применяются показатели начального тока, не вызывая заметных погрешностей.

Подобная ситуация объясняется несколькими факторами. В первую очередь, это увеличенное переходное сопротивление в аварийном месте, оказывающее более сильное влияние на установившийся ток, нежели на начальный

Кроме того, нельзя исключить воздействие нагрузочных токов и других явлений, обычно не принимаемых во внимание при расчетах. В связи с этим, данные по установившемуся току довольно условные, что приводит к большой погрешности в конечном результате

Изменение тока в аварийном режиме

В аварийном режиме ток теряет свои постоянные характеристики и подвергается заметным изменениям. В самое первое мгновение он резко увеличивается, после чего происходит его затухание до определенной величины. Далее в работу вступает АРВ автоматический регулятор возбуждения, под влиянием которого ток доходит до установленного уровня. Этот период известен под названием переходного процесса. Временные рамки наступившего короткого замыкания начинаются со времени изменений токового уровня и заканчиваются отсоединением КЗ.

Различные показатели тока на протяжении всего периода используются для исследований динамической и термической устойчивости аппаратуры, избрания нужных уставок релейной защиты.

В любой сети присутствуют различные типы сопротивлений индуктивного типа. В момент возникновения КЗ они создают определенные препятствия и не позволяют току мгновенно переменяться. То есть, изменения все-таки происходят, но не скачкообразно, а в нарастающем порядке от обычного показателя до аварийного.

Для того чтобы упростить расчетную и аналитическую работу, ток в период перехода условно разделяется на две составные части апериодическую и периодическую. Первая компонента считается неизменной токовой составной частью. Она появляется в самом начале КЗ и довольно скоро снижается до нулевой отметки.

Периодическая токовая часть в начальном периоде получила такое же название тока КЗ. Он тоже называется сверхпереходным, поскольку для его вычислений замещающая схема дополняется сверхпереходным сопротивлением генераторной установки и сверхпереходной ЭДС. Данная величина применяется при назначении уставок или, когда требуется проверить восприимчивость к току релейной защиты.

По завершении переходного периода периодический ток становится постоянно действующим током короткого замыкания. В этот момент как раз затухает апериодическая компонента, и вступает в действие АРВ. Таким образом, полная величина тока КЗ будет состоять из суммы обеих компонент, действующих в каждый временной отрезок переходного процесса. Полный ток с максимальным мгновенным показателем известен, как ударный ток короткого замыкания, рассчитываемый при анализе динамической устойчивости электрооборудования.

Как предотвратить КЗ, защита от него

Так как КЗ – это аварийный режим, то существуют способы защиты от этого опасного процесса и его предотвращения:

• Быстродействующая электромагнитная или электронная защита от мгновенного увеличения тока в нагрузке или линии, которая максимально быстро отключит аварийный участок цепи от напряжения. Для этого используются автоматические выключатели, предохранители, дифференциальные автоматы. В домашних условиях для защиты от КЗ достаточно установить на группу приборов правильно рассчитанный автоматический выключатель (АВ).
• Для высоковольтных линий и силовых цепей подстанций используются масляные (вакуумные и другие) аппараты коммутации с настроенной и проверенной защитой от резкого увеличения тока на отходящих линиях.

Способ предотвращения короткого замыкания в тот момент, когда этот процесс уже произошел, простой: он заключается в немедленном автоматическом отключении участка цепи от напряжения. В принципе, любой автоматический выключатель имеет внутри конструкции электромагнитный разцепитель, который при превышении номинального тока разрывает цепь нагрузки достаточно эффективно и быстро.

Важно! Защита от КЗ должна быть надёжной и быстродействующей, это два основных правила безопасной эксплуатации электрических цепей

Маркировка автоматов защиты

Посмотрим где смотреть на корпусе автомата защиты, выше упомянутые значения токов отсечки и времени срабатывания.

Отключающая способность это характеристика надежности автомата защиты. Например, на фото вы видите маркировку отключающей способности в 10000 Ампер. Это значит, что после срабатывания автомата при токе короткого замыкания менее 10000 ампер, автомат останется в исправном состоянии и может продолжить работу, после устранения неисправности.

В ГОСТ Р 50345 определены стандартные значения номинала отключающей способности автоматов защиты: 1500 А, 3000 А, 4500 А, 6000А, 10 000 А.

Класс токоограничения. Автомат с токоограничением не позволяет току короткого замыкания достигнуть максимального значения, и отключение происходит быстрее.

Класс токоограничения маркируется цифрами:

2 Класс – снижение времени отключения на половину полупериода;

3 Класс – снижение на треть полупериода.

В завершении статьи, нужно упомянуть, что выбор автомата защиты придется делать из следующих номиналов АЗ для крепления на DIN-рейку:

Расчет токов короткого замыкания и выбор автоматических выключателей и предохранителей

Элементы электроснабжения и электрического освещения Расчет токов короткого замыкания необходим для правиль­ного выбора и отстройки защитной аппаратуры. Ток короткого замыкания возникает при соединении токоведущих частей фаз между собой или с заземленным корпусом электроприемника в схемах с глухозаземленной нейтралью и нулевым проводом. Его величина, А, может быть определена по формуле

где Uф

— фазное напряжение сети, В;

Zп

— сопротивление петли фаза-нуль, Ом,

R

— активное сопротивление одного провода цепи корот­кого замыкания, Ом;

X

— индуктивное сопротивление, рассчитываемое по удель­ному индуктивному сопротивлению равному 0,6 Ом/км;

Z

т — полное сопротивление фазной обмотки трансформа­тора на стороне низшего напряжения, Ом,

где UH,IH — номинальные напряжение и ток трансформатора;

UK%

— напряжение короткого замыкания трансформатора, % от номинального.

Величины UH,lН иUк% для соответствующего трансформа­тора приводятся в главе 5.

Выбор электрического аппарата осуществляется по его функциональному назначению, по роду напряжения и тока, ->о величине мощности.

Следует иметь в виду современную тенденцию, заклю­чающуюся в том, что при выборе между предохранителями и автоматическими выключателями, предпочтение отдается последним в силу их большей надежности, лучшей защиты от неполнофазных режимов, универсальности и т. д.

Выбор аппаратов по напряжению заключается в соответ­ствии номинального напряжения, указанного в паспорте ап­парата, и его рода (переменное, постоянное) номинальному напряжению питающей сети. При выборе аппарата по току следует учесть, что его номинальный ток должен быть не меньше рабочего тока установки.

Выбор автоматических выключателей

Автоматические выключатели

выбираются прежде всего по номинальным значениям напряжения и тока. Затем опреде­ляются токи уставки теплового и электромагнитного расцепителей.

Тепловойросцепитель автомата защищает электроуста­новку от длительной перегрузки по току. Ток уставки теплового расцепителя принимается равным на 15—20% больше рабочего тока:

где 1Р

— рабочий ток электроустановки, А.

Электромагнитныйрасцепитель автомата защищает электроустановку от коротких замыканий. Ток уставки электромагнитного расцепителя определяется из следующих соображений: автомат не должен срабатывать от пусковых токов двигателя электроустановкиIпуск.дв., а ток срабатывания электромагнитного расцепителяIЭМР выбирается кратным току срабатывания теплового расцепителя:

где К

= 4,5—10 — коэффициент кратности тока срабатывания электромагнитного расцелителя.

Выбранный автоматический выключатель проверяется по чувствительности и по отключающей способности. Автоматы с номинальным током до 100 А должны срабатывать при условии

где IО.К.З.

— ток однофазного короткого замыкания.

Чувствительность автомата, имеющего только тепловой расцепитель, определяется соотношением:

Автоматы с номинальным током более 100 А должны срабатывать при

Отключающая способность автомата с электромагнитным расцепителем определяется величиной тока трехфазного короткого замыкания IТ.К.З.

Выбор предохранителей

Ток плавкой вставки предохранителя выбирается в соот­ветствии с выражением

Ток плавкой вставки предохранителей, используемых для защиты асинхронного двигателя с короткозамкнутым ротором,

где Iпуск—

пусковой ток двигателя, А;

β — коэффициент, зависящий от условий пуска, при сред­них условиях пуска (β = 2,5. ← Предыдущая | Следующая → … содержание …

Ограничение токов короткого замыкания

Максимальный уровень токов короткого замыкания ограничивается отключающей способностью выключателей или термической стойкостью кабелей. Искусственное ограничение токов короткого замыкания позволяет применять более легкие и дешевые аппараты и токоведущие части меньшего сечения. Большинство выключателей имеют предельный ток отключения , равный 40 кA. Если ток короткого замыкания превышает необходимо его ограничение. Если ток короткого замыкания меньше целесообразность ограничения определяется технико-экономическими расчетами.

Ограничение тока короткого замыкания достигается увеличением сопротивления сетей:

· путем осуществления раздельной работы питающих агрегатов, трансформаторов и линий электропередачи;

· включения в цепи дополнительных сопротивлений.

Ограничение токов к.з. обычно осуществляется (рис. 35) в две ступени:

· на электростанциях с помощью секционных реакторов (СР) и трансформаторов с расщепленными обмотками ток к.з. ограничивается до экономически целесообразных для станций значений;

· в распределительных сетях с помощью схемных решений (раздельной работы трансформаторов и ЛЭП), линейных реакторов (ЛР) и трансформаторов с расщепленными обмотками токи к.з. ограничиваются до значений, экономически целесообразных для сетей.

Рис. 35. Пример использования способов ограничения токов короткого замыкания

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Устройства защиты от аварийных режимов в сети

Предохранители – самые простые устройства защиты. Раньше для ликвидации аварийных режимов в бытовых электропроводках применяли только их. В некоторых устройствах предохранители применяются и по сей день. Причина – они обладают высоким быстродействием и незаменимы для защиты полупроводниковых устройств.

После срабатывания предохранитель либо заменяется на новый, либо внутри него меняется плавкая вставка. Вставки для одного и того же корпуса предохранителя выпускаются на разные номиналы токов. Но необходимость держать на объекте или в квартире запас плавких вставок для оперативной замены является недостатком предохранителей.

Самым распространенным предохранителем в советское время была «пробка».

Предохранитель — «пробка»

На смену им пришли автоматические пробки типа ПАР, выпускавшиеся на токи 10, 16 и 25 А. Они вворачивались на место пробок, были многоразового использования и имели два защитных элемента, называемых расцепителями. Один защищал от коротких замыканий и срабатывал мгновенно, второй – от перегрузок и срабатывал с выдержкой времени.

ПАР-10

Такие же расцепители имеют и все автоматические выключатели, пришедшие на смену предохранителям. Мгновенный расцепитель называют электромагнитным, потому что в основу его работу положен принцип втягивания штока катушки при превышении номинального тока. Шток ударяет по защелке и пружина размыкает контактную систему выключателя.

Расцепитель, действующий с выдержкой по времени называют тепловым. Работает он по принципу терморегулятора в утюге или электронагревателе. Биметаллическая пластина при прохождении по ней тока нагревается и медленно изгибается в сторону. Чем больше ток через нее, тем быстрее происходит изгиб. Затем она действует на ту же защелку, и автомат отключается. Если воздействие тока прекратилось, пластина остывает, возвращается в исходное положение, и отключения не происходит.

В старых электрощитах еще сохранились автоматические выключатели в карболитовом корпусе типов А-63, А3161, или более современные АЕ1030. Но все они уже не удовлетворяют современным требованиям.

Автоматический выключатель А-63 автоматические выключатели серии А3161 Автоматический выключатель АЕ 1031

Они изношены, и их механическая часть либо заржавела, либо утратила быстродействие. И не в каждом из них есть мгновенная защита от короткого замыкания. В некоторых аппаратах устанавливался только тепловой расцепитель. Да и скорость срабатывания электромагнитного расцепителя у автоматов этих серий ниже, чем у модульных.

Поэтому такие защитные устройства нужно менять на современные, пока они своим бездействием не натворили дел.

Конструкция автоматических выключателей

Важной составной частью автомата является расцепитель, который контролирует заданный параметр защищаемой сети и воздействует на расцепляющее устройство, отключающее автомат. Наибольшее распространение получили расцепители следующих типов:

1. электромагнитные (для защиты от токов КЗ);
2. тепловые (для защиты от перегрузок);
3. комбинированные, в том числе и электронные.

Электромагнитный расцепитель состоит из катушки с подвижным сердечником и возвратной пружины. При протекании по катушке тока сердечник мгновенно втягивается и воздействует на отключающую рейку механизма свободного расцепления.

Тепловой расцепитель представляет собой биметаллическую пластину, соединенную последовательно с контактом. При нагревании ее током перегрузки она изгибается и воздействует на отключающую рейку механизма свободного расцепления.

Интересное видео об устройстве автоматических выключателей смотрите ниже:

1. Нетокоограничивающие выключатели не ограничивают ток в цепи, и он достигает максимального ожидаемого значения.
2. Токоограничивающие выключатели ограничивают ток с помощью быстрого введения в цепь дополнительного сопротивления дуги (в первый же полупериод, до того, как ток значительно возрастет) и последующего быстрого отключения КЗ. При этом ток не достигает ожидаемого расчетного максимального значения. Токоограничение начинается с некоторого значения тока, определяемого характеристикой токоограничения (рис.6.1).

Например, выключатели серии Compact NS (Merlin Gerin) обладают исключительной токоограничивающей способностью благодаря технологии двойного размыкания (очень быстрое разъединение контактов под действием электродинамических сил и возникновение двух последовательных напряжений дугового pазpяда с крутым волновым фронтом).

Зачем нужно знать значения тока КЗ и сопротивления петли “Фаза-ноль”?

Я уже много чего рассказал в статье. Но какой нам толк от знания этих параметров электросети?

Знание тока КЗ (или сопротивления петли “Фаза-ноль”) и мощности нагрузки позволяет нам правильно и оптимально (по соотношениям безопасность/функциональность/надежность/цена) выбрать основные элементы энергосистемы – аппараты защиты и сечение кабелей. Далее немного подробнее.

Безопасность

Об этом я уже говорил, но повторю. Электрические сети должны быть безопасными на всех участках и во всех режимах. Для этого, кроме изоляции, применяют автоматические выключатели и устройства, управляемые дифференциальным током (УЗО). Вкупе с защитным заземлением, эти устройства защищают оборудование от КЗ и перегрузок, а человека – от опасности прямого или косвенного прикосновения.

Функциональность

Зная ток КЗ, можно выдать заключение о необходимости установки стабилизатора, или замены кабельной линии на новую. Кроме того, можно сделать вывод о селективности – можно ли её обеспечить хотя бы частично?

Надежность

В случае высокого тока КЗ необходимо применить выключатели с высокой отключающей способностью для надежного функционирования в момент КЗ. Кроме того, должны быть предъявлены высокие требования к качеству монтажа и комплектующих.

Немного подробнее о причинах короткого замыкания

1. Неправильно заизолированные провода или физическое перемещение контактов в оконечных устройствах (сдвиг, поворот, иные действия способные соединить два провода).
2. Повреждение изоляции кабелей при прокладке (в том числе скрытых) силовых линий или при работах по ремонту и отделке помещений.
3. Использование в работе неисправных приборов (от патрона к лампе до клеммника и розетки), в которых есть прямая возможность возникновения короткого замыкания.
4. Игнорирование замыканий электропроводки при работах (самая частая ошибка начинающих электриков), поскольку эффект КЗ не повторяется.
5. «Плавающие», «спорадические» неисправности проводки, которым не уделено достаточно внимания из-за редких проявлений.

Это список наиболее частых причин коротких замыканий, выхода из строя квартирных и домашних электросетей, а также пожаров, которые сложно тушить по причине постоянной подпитки огня со стороны горящих кабелей. Очевидно, что такие неприятности не нужны никому.
