Почему нагревается провод удлинителя

Способы решения проблемы

Итак, существует разница между тем, что нагревается электропроводка в доме или же шнур от бытовой техники. В связи с этим и технология ремонта будет отличаться. Чтобы вам был понятнее материал, рассмотрим на отдельных примерах, что и как нужно делать.

Бытовая техника

Если вы заметили, что греется провод от водонагревателя либо стиральной машины, первым делом необходимо определить, как происходит нагрев: в одном определенном месте или по всей длине. Чаще всего нагревается вилка, подключенная в розетку. Это связано с тем, что между клеммами розетки и питающими проводами электропроводки плохой контакт. Из-за этого происходит нагрев клемм розетки, и все тепло переходит к электрической вилке. Помимо плохого контакта причиной неисправностей может быть слабая розетка (к примеру, рассчитана на 10 А). Дело в том, что мощные электроприборы: плита, бойлер, обогреватель, да даже некоторые чайники нормально функционируют только при подключении к 16-амперной розетки или же напрямую от щитка (если мощность превышает 3,5 кВт). Как вы уже сами догадываетесь, 10-амперная розетка не выдержит высокие нагрузки и начнет нагреваться, расплавится (как на фото ниже) и после чего через короткий промежуток времени может произойти короткое замыкание.

Вторая причина нагрева провода от бытовой техники – плохой контакт в самой вилке либо с другой стороны, там где жилы подключаются к клеммной колодке электроприбора. Вам нужно разобрать электрическую вилку и проверить надежность подключения контактов, если греется сама вилка. Если же нагревается провод со стороны техники, проверьте, как выполнено подключение на обратном конце проводника.

Ну и последнее, что может быть – кабель водонагревателя либо другой мощной техники нагревается из-за того, что производители решили сэкономить на самом проводнике и сделали его с меньшим сечением. В результате шнур греется по всей длине. К примеру, если мощность водонагревателя составляет 4,5 кВт, сечение проводов должно быть не менее 2,5 мм 2 . Соответственно если сечение кабеля 1,5 мм 2 , именно поэтому он и нагревается. Все, что вам нужно сделать – заменить ненадежный проводник на более мощный. О том, как рассчитать сечение кабеля по мощности, мы рассказывали.

Полезное видео по теме:

Электропроводка

Не знаете, что делать, если греется проводка в доме либо квартире? Решить проблему можно аналогичным путем. Как правило, силовой кабель может нагреваться в щитке либо распределительных коробках. И в первом, и во втором случае причиной сильного нагрева является слабый контакт, но об этом по порядку.

Источник

Физика нагрева

Согласно закону Джоуля-Лоренца «Количество теплоты, выделяемое в единицу времени, пропорционально произведению квадрата силы тока на участке и сопротивлению проводника».

Далее всё просто:

Если на участке цепи увеличивается сила тока, то выделяемое тепло увеличивается по квадрату тока, то есть очень сильно. Без аварийной ситуации, сила тока в цепи может увеличиться при повышении потребляемой мощности, например, вы включили в сеть мощный бытовой прибор или включили много бытовых приборов в одну розетку. Это первая причина нагрева проводов.

Увеличение выделяемого тепла может быть связано с увеличением сопротивления участка протекания тока. Это свойство используется во всех электрических нагревателях, где нагреваются спирали с высоким сопротивлением. В проводке увеличение сопротивления участка может быть связано с ослаблением или окислением электрических контактов при присоединении проводником или их соединении друг с другом.

Эти две причины, значительное увеличение потребляемой мощности и ослабление электрических контактов в цепи, являются основными причинами нагрева проводников и причина, почему греется проводка, скорее всего в них. Можно почитать: Основные электрические опасности в доме

Почему шнур удлинителя греется: факторы нагревания шнура

Для того, чтобы подвести электроэнергию к каким-либо потребителям, нередко используются электрические удлинители. В настоящее время, в продаже имеется большое количество их разновидностей, рассчитанных на различные виды нагрузок. Однако, даже после тщательного выбора, в процессе эксплуатации нередко возникает вопрос, почему шнур удлинителя греется?

Параметры шнура удлинителя

В первую очередь, это зависит от сечения проводника, из которого изготовлен шнур

Здесь очень важно изначально подобрать правильное сечение, нормальная работа которого зависит от будущей нагрузки. Качественный удлинитель должен иметь заземляющие контакты и нормальный соединитель между кабелем и корпусом

Длина кабеля также имеет большое значение. Оптимальная длина кабеля, при которой потери сводятся к минимуму, составляет от 5-ти до 7-ми метров. Мощность нагрузки на такой кабель не должна быть более 3-х киловатт, во избежание возможного возгорания. Для того, чтобы к кабелю можно было подключать несколько приборов без потери напряжения, шнур удлинителя должен иметь толщину не меньше 5-ти мм. В хорошем и качественном кабеле всегда есть защита от перекручивания и деформаций.При необходимости передачи тока на более дальнее расстояние, толщина шнура и площадь его сечения должны увеличиваться пропорционально. Чаще всего шнур удлинителя как раз и греется потому, что превышены допустимые значения нагрузок. Кроме того, нагрев может быть вызван плохим контактом между вилками и розетками.

Факторы нагревания шнура

Таким образом, вопрос, почему шнур удлинителя греется, зависит от большого количества условий. В их число входит и  количество слоев изоляции в том или ином кабеле. Изоляция шнура может быть однослойной или двухслойной. Кабель, имеющий однослойную изоляцию, применяется в обычных местах, где относительно невысокая температура и средняя влажность. Кабели с двухслойной изоляцией могут использоваться в местах с гораздо более активной окружающей средой.

В обязательном порядке, должно учитываться число розеток, необходимых для включения электрических потребителей. Наиболее оптимальными считаются корпуса удлинителей, в которых имеется от 3-х до 7-ми розеток. Наиболее качественные удлинители оборудуются автоматическими выключателями. Такие удлинители хорошо зарекомендовали себя в сетях с постоянными перепадами напряжения. Он срабатывает в результате перегрузок, помогая, таким образом, избежать нагревания шнура.

Специалисты предупреждают, что не стоит самостоятельно вмешиваться в конструкцию удлинителя. Такие действия могут вызвать серьезные негативные последствия в виде самовозгорания, нарушения целостности шнура, что может привести к травмам от электрического тока.

Нагрев в месте подключения нуля к автомату/пробке

Если клемма покрыта нагаром, то происходит лавинообразный процесс. Нагар появился из-за перегрузки проводника или в следствии плохого контакта. У него возрастает сопротивление, которое в свою очередь приводит к еще большему нагреву. В результате нагара становится еще больше, и так по кругу, до перегорания проводника.

Перед выполнением работ необходимо обесточить участок электрической цепи, с помощью индикатора нужно удостовериться в отсутствии опасного напряжения. При невозможности полностью обесточить участок цепи, принять меры безопасности; диэлектрические перчатки, резиновый коврик, инструмент с изоляционными ручками, проинструктированный наблюдающий (взрослый человек, который сможет оказать первую помощь, отключить экстренно автомат).

Немаловажным является выявление плохого контакта в автомате. Современный автоматические выключатели для подключения к проводнику используют винтовой зажим. Для устранения гари необходимо раскрутить клемму на автомате и извлечь из него провод.

После этого провод нужно зачистить от гари и окислов, убрав верхний слой с помощью абразивного инструмента (наждачная бумага, надфиль) или соскрести острием ножа

Также важно попытаться очистить клемму автомата от лишнего мусора, пыли и гари

Из личной практики скажу, что это временная мера, и если автомат начал греться — разумнее будет заменить его в ближайшее время, на новый автоматический выключатель.

После зачистки проводника и клеммы, возвращаем провод на место, как было. Закручиваем винт на автомате и проверяем, чтобы провод не болтался и был зажат.

Если у вас старая проводка, также возможен нагрев нулевой пробки. Обычно на ноль устанавливают предохранительную пробку, но можно встретить и автоматическую пробку. Тут возможны два места вероятного нагрева: резьба держателя патрона пробки и винтовые клеммы, в местах подключения проводников.

При осмотре важно обратить внимание на цвет поверхности держателя. Измененный мутный цвет сообщает о том, что данный элемент подвергается нагреву и может быть причинной срабатывания автоматического устройства. С помощью наждачки очищаем места контакта, проверяем и затягиваем винты на клеммах

С помощью наждачки очищаем места контакта, проверяем и затягиваем винты на клеммах

С помощью наждачки очищаем места контакта, проверяем и затягиваем винты на клеммах.

Что делать

Если компрессор холодильника сильно нагревается, но устройство продолжает морозить, нужно попытаться устранить неисправность. Для этого рекомендуется выполнить такие действия:

• Проверить правильность установки аппарата. Холодильник выравнивают путем регулирования высоты ножек. Расстояние от задней решетки до стены должно составлять не менее 15 см.
• Провести разморозку. Для этого камеры освобождают от продуктов и дожидаются полного оттаивания наледи. При загрузке соблюдают правила размещения продуктов.
• Проверить работоспособность термодатчика. Деталь извлекают и тестируют с помощью мультиметра.

Если вышеуказанные действия не приносят результата или холодильник не работает, может потребоваться замена компрессора. Порядок проведения работ включает следующие этапы:

• Подготовку холодильника к ремонту. Прибор отключают от сети электропитания. Из камер извлекают продукты, полки и ящики.
• Удаление хладагента. Компрессор вытягивают, идущую от него трубку надламывают. Двигатель запускают на 10 минут. За это время фреон перемещается в конденсатор. После установки прокалывающего вентиля подключают шланг газового баллона. Вентиль открывают и ждут 30 секунд. Этого времени достаточно для удаления всего хладагента.
• Замена заправочной трубы. Рекомендуется устанавливать медную деталь, которую припаивают с помощью пропановой горелки. Капиллярный расширитель надрезают, трубку отламывают, фильтр отсоединяют от конденсатора.
• Извлечение компрессора, который был горячим. Деталь отключают от нагнетающих и откачивающих трубок.
• Установка нового компрессора. Вышеуказанные действия выполняются в обратном порядке. После завершения ремонта холодильник включают.

Если соответствующие навыки отсутствуют, выполнение ремонта своими руками может представлять опасность. В таком случае нужно обращаться к специалистам.

Как проверить отсутствие напряжения.

Попрошу вас не проматывать этот раздел!!! Есть один нюанс, о котором знают только электрики.

Перед тем, как начинать ремонт розетки, её конечно же нужно отключить (соответствующим автоматическим выключателем в щитке). После этого, с помощью индикатора напряжения проверить отсутствие напряжения.

Наверняка, многие знают как им пользоваться: большим пальцем прикоснуться к металлическому контакту на верхней части индикатора, а рабочей поверхностью (лопаткой) к токоведущей части розетки. Если лампочка горит — значит вы прикоснулись к поверхности на которой имеется опасный потенциал (фаза), если не горит — значит там нет напряжения и можно прикасаться руками.

Но!!!

Прежде чем пользоваться индикатором, нужно убедиться, что он ИСПРАВЕН! Это очень важно! Вдруг он вчера упал на бетонный пол и что-то в нём испортилось. А вы не зная этого, проверите отсутствие напряжения, лапочка не загорится, вы подумаете, что можно касаться руками и тут… БАЦ! Хорошо, если всё хорошо обойдётся…

Поэтому, сначала опробуйте индикатор на той розетке, которая заведомо включена. Убедитесь, что прикасаясь к фазному контакту — лампочка уверенно горит. И лишь потом проверяйте отключенную розетку на предмет отсутствия опасного напряжения.

А если греется нулевой провод?

Редкий случай, когда начинает нагреваться нулевой провод в электрическом щитке. Например, при недавней прокладке резистивного кабеля для обогрева пола в квартире. Следует знать, что на нулевом проводнике нет опасного для жизни потенциала, а его температура должна быть в пределах комнатной, но никак не выше.

Что может стать причиной такого нагрева?

1. При неравномерном распределении токов. Это означает, что на рабочем ноле сила тока превышает ток, который проходит по фазам. Саморегулирующиеся кабеля, которые используют для обогрева труб, из-за своей мощности приводят к такому результату. При этом ноль может не только перегреваться, но и отгореть.
2. Плохой контакт нулевого провода с нулевой шиной. Сопровождается неприятным потрескивающим звуком и искрением. Достаточно подтянуть контакт или проверить ближайшее место скрутки и проблема будет устранена.
3. Подключение электрических приборов, напрямую влияющих на частоту. Это: индукционные печи, импульсные потребители, нагревательные кабели, источники освещения на основе светодиодов и др.

Последствия некачественного контакта нулевого провода

Вышеперечисленные неисправности часто являются последствием одной проблемы – плохого контакта. Конечно, существуют и другие причины: низкое качество кабеля, несоответствие автоматического выключателя, старая проводка и многое другое. Но самое распространённое, это контакт, который оказывает препятствие проходящей по проводнику электрической энергии.

Чтобы избежать последствий чрезмерного нагрева кабеля, необходимо периодически проверять соединения в электрощитовых и распределительных коробках, по мере необходимости – подтягивать или дожимать скрутки, или клеммные колодки.

Поломка розетки

Неисправная розетка

Проверку розетки осуществляют посредством подключения к ней электроприбора с исправным штепселем. Через 5-10 минут проверяют температуру корпусов вилки и розетки. Если они нагрелись, значит, требуется ремонт розетки, либо она не подходит к подключаемому прибору по характеристикам. Например, прибор мощный – электроплита или пылесос, а розетка не рассчитана на большую силу тока. Если корпус остался холодным, нужно еще раз проверить вилку, которая нагревалась при подключении – причина в ее поломке или в том, что она не подходит к конкретной розетке.

Если розетка сломана, ее необходимо разобрать, осмотреть, выявить неисправности и устранить их. Возможные причины:

• Контактная пластина плохо прижимает провод – винт нужно затянуть.
• Подпружиненный контакт поврежден – пружинка ослаблена, отсутствует или сломана – ее поджимают или заменяют на новую.

• Пластины, которые обхватывают электроды, деформировались – их можно подогнуть, поджать.

• Провод внутри розетки оплавился – следует удалить поврежденный участок, снять около сантиметра изоляции и заново подсоединить оголенный кончик к зажимной пластине с помощью винта.
• Оплавились внутренние элементы розетки – исправить тут что-либо невозможно, необходимо заменить розетку на новую.

Нагрев из-за проводки

Разновидности кабелей ВВГ

Причины, по которым нагревается разъемное соединение, бывают более глобальными и не зависящими от состояния конкретных приборов. Например, электрическая сеть может быть не рассчитана на серьезную нагрузку.

1. Имеет место разводка в старом доме, которая прокладывалась в то время, когда не было необходимости в эксплуатации большого количества мощных электроприборов: кондиционера, микроволновки и прочего.
2. Разводка сделана самостоятельно, расчеты произведены неверно.
3. Проводка прокладывалась рабочими, но они были недостаточно квалифицированы и допустили ошибки в расчетах.

В этих случаях решить проблему не получится другим способом, кроме как посредством замены электропроводки. Рекомендуется проложить медный провод достаточного сечения.

Перелом провода

Вилка или розетка будут перегреваться, если провод внутри переломлен. В месте перелома минимальное сечение провода, которого недостаточно для протекания тока заданной силы. Сопротивление увеличивается, а при увеличении сопротивления возникает нагрев электропроводки. К тому же перелом провода сопровождается микроскопическим искрением. Искры дополнительно разогревают поврежденное место.

Почему греется проводка?

Многие сталкивались с ситуацией, когда электрический кабель (провод) нагревается. Нагрев провода в течение длительного времени- весьма нежелательное явление. Он (нагрев) вызывает разрушение изоляции, что чревато коротким замыканием возникновением пожаров. Кабели могут греться не только в старых домах с изношенной проводкой. Даже при подключении новых электроустановок (электроприборов) случается значительный прогрев в проводах. И так, давайте разберёмся, почему же происходит нагрев проводов и как с этого избежать..

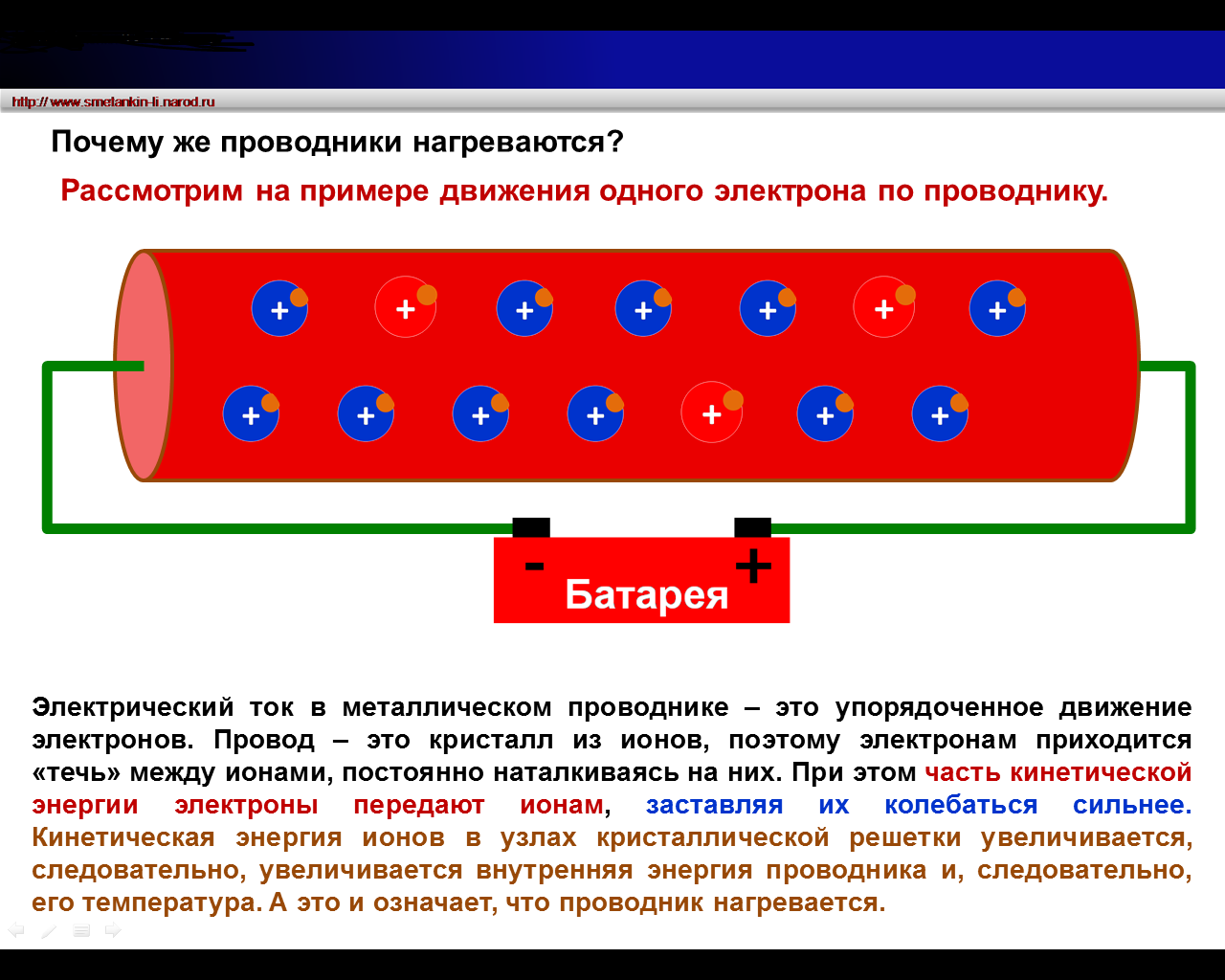

Почему происходит нагрев проводника?

Провод (проводник) имеет электрическое сопротивление. Ток пробегая по проводнику преодолевает это сопротивление. Чем больше сопротивление проводника, тем «труднее пройти через него току». Нужно отметить, что электроны в процессе движения по проводнику сталкиваются с атомами вещества (проводника). В результате множественных столкновений выделяется тепло – провод разогревается. А с повышением температуры провода его сопротивление возрастает. Тут можно вспомнить Джоуля-Ленса (он это явление описал первым и вывел закон имени себя).

Как избежать нагрева провода?

Сначала выясняем греется весь кабель или же отдельный его участок (чаще в местах соединений, например в розетке или вилке.) И, если кабель греется целиком, то вернее всего причина кроется в превышении силы тока для данного сечения провода. Провод в данном случае не справляется с конкретной нагрузкой. В старых домах проводка была расчитана по потребностям электроприборов прошлого века. Решение проблемы в старом фонде; – уменьшить количество потребителей (включать по очереди мощные), либо заменить электропроводку на медную необходимого сечения. Для квартиры стандартным сечением кабеля считается 2,5 кв.мм (брать только ГОСТ!)на розеточные группы – максимальная мощность нагрузки 4,5 кВт при закрытой проводке и 1,5 кв.мм на освещение.

Если провод греется в какой-то конкретной части, чаще всего в контактном соединении, то причина кроется в плохом контакте

Если соединяются медный и алюминиевый провод, то важно помнить, что по причине явления электролиза, эти два вида проводов запрещается соединять обычной скруткой, т.е. с прямым контактом двух металлов

Если нет возможности проложить медную проводку, то соединение выполняются через специальные клеммники, типа WAGO,ещё через так называемые”орехи”, либо болтовое соединение используя шайбы между жилами проводов. В случае нагрева розетки или вилки вскройте розетку, протяните контакты, или замените розетку при необходимости. Помните что современные розетки и вилки (тройники) имеют диаметр штыря (гнезда) 4.8мм, а штыри вилок старого образца (времен СССР) имеют диаметр 4мм и расчитаны были зачастую на ток 6А. Если вставить в современную розетку вилку старого образца, то она будет прилегать в розетке с зазором, в результате, через время можете получить возгарание ..

Что делать если греется удлинитель?

(Выбросьте удлинитель) Не рекомендуется использовать (китайский) удлинитель для мощной нагрузки, особенно если он имеет большую длину и небольшое сечение жил, как правило 0,75 кв.мм. Длинный удлинитель с тонкими жилами имеет некоторое сопротивление, из-за этого на нем происходит небольшое падение напряжения, которое выделяется в виде тепла. Чем меньше длинна кабеля и чем больше сечение провода, тем меньше его сопротивление. Электрический удлинитель нужно выбирать исходя из мощности потребителя. Длина кабеля и сечение бывают разные, будьте внимательны при выборе! Может купить все необходимые детали в специализированном магазине электрики и сделать удлинитель самостоятельно (или обратитесь к электрику за помощью, телефон знаете где взять).

И так, подведём итоги, как избавиться от перегрева кабеля:

• увеличитье сечение провода (заменить проводку – полная или частичная);
• уменьшите нагрузку (мощность электроприборов- чередовать включение);
• выбирайте удлинитель исходя из паспортной мощности потребителя (закажите если нет в магазинах электрику – он сделает);
• греющиеся места соединения кабеля (вилка, розетка, болтовые соединения, клеммники) подтянуть или заменить;
• используйте розетки и вилки с диаметром штырей 4.8мм (у нас их называют евророзетками и евровилками ) и расчитанные на ток 16А:

Всем удачи и безопасной электрики!

Параметры шнура удлинителя

В первую очередь, это зависит от сечения проводника, из которого изготовлен шнур

Здесь очень важно изначально подобрать правильное сечение, нормальная работа которого зависит от будущей нагрузки. Качественный удлинитель должен иметь заземляющие контакты и нормальный соединитель между кабелем и корпусом

Длина кабеля также имеет большое значение. Оптимальная длина кабеля, при которой потери сводятся к минимуму, составляет от 5-ти до 7-ми метров. Мощность нагрузки на такой кабель не должна быть более 3-х киловатт, во избежание возможного возгорания. Для того, чтобы к кабелю можно было подключать несколько приборов без потери напряжения, шнур удлинителя должен иметь толщину не меньше 5-ти мм. В хорошем и качественном кабеле всегда есть защита от перекручивания и деформаций.

При необходимости передачи тока на более дальнее расстояние, толщина шнура и площадь его сечения должны увеличиваться пропорционально. Чаще всего шнур удлинителя как раз и греется потому, что превышены допустимые значения нагрузок. Кроме того, нагрев может быть вызван плохим контактом между вилками и розетками.

Практические причины, почему греется проводка

Как я сказал в начале статьи, если вы заметили, что греется проводка, это сигнал на который нужно реагировать. Не доводя ситуацию до аварийной, нужно выяснить причины нагрева.

Причина 1

Неправильно был сделан расчет электрической сети и был использован электрический кабель сечение, которого не соответствует потребляемой мощности. Например, для питания электрической плиты 220 В, 10 кВт, был использован кабель сечением 2,5 кв. мм.

Устранение. Не включать мощные бытовые приборы или заменить кабель, на кабель с большим сечением.

Причина 2

Установлен автомат защиты с завышенным номиналом по току. Автомат защиты группы и кабель электропроводки этой группы подбираются по планируемой мощности подключаемых приборов. Завышение номинала автомата защиты и подключение мощного бытового прибора приведет к нагреванию проводки.

Устранение. Обязательное снижение номинала автомата защиты до уровня надежное отключение и далее не включать мощные бытовые приборы. Заменить кабель, на кабель с большим сечением, увеличить номинал автомата защиты.

Причина 3

Неправильно сделано соединение проводов (жил кабеля) на участке электропроводки. Некачественное соединение проводов в распаячных коробках, в местах соединения двух кабелей, прямое соединение алюминиевых и медных проводов могу привести к нагреву проводки, особенно с течением времени.

Исправление. Использовать для соединения проводов специальные клемники.

Причина 4

Плохой контакт в местах подключения. Чаще плохой контакт в местах подключения проводников к розетке или шине, приводит к нагреву в месте подключения (нагрев контактов), но может приводить и к нагреву проводки.

Устранение. Протяжка всех контактных соединений электропроводки.

Полезные советы

При выполнении ремонтных работ в электрической цепи, важно следовать нескольким советам. Выделим основные:

Выделим основные:

Выделим основные:

1. Перед выполнением ремонтных мероприятий всегда проверяйте уровень напряжения.
2. По возможности вызывайте специалиста в вопросах ремонта электрической части.
3. Устанавливайте автоматы высокого качества. Это требование касается также проводов, розеток и выключателей.
4. Для безопасности используйте хлопчатобумажную изоленту (она обеспечивает лучшую изоляцию).
5. Появления визуальных повреждений или утоньшение металла свидетельствует о необходимости замены розетки.

Учтите, что электричество смертельно опасно и шутить с ним нельзя. При появлении любых проблем с розеткой, распределительной коробкой или вводным щитком лучше сразу устранить проблему.

Затягивание с ремонтом часто приводит к усугублению ситуации, повреждению бытовой техники и даже пожару.

Кроме того, работа в электрической цепи без необходимых навыков может стать причиной попадания под напряжение, получения серьезных травм внутренних органов и смерти.
