Безопасные 220в: заземление в частном доме своими руками без хлопот

Как сделать заземление своими руками

Прежде чем самостоятельно обустроить заземление своего загородного дома, рекомендуется изучить пошаговую инструкцию, как правильно сделать и установить конструкцию.

Выбор места установки контуров

В первую очередь на участке подбирают безопасное для жителей коттеджа место размещения контура заземления. При пробое электрической проводки срабатывает защита, и весь ток уходит на закопанные в землю электроды. В этот момент здесь находиться очень опасно.

Поэтому участок закладки системы подбирают там, где никто не ходит. Лучше сделать отвод за зданием возле забора, но расстояние от заземлителя до фундамента дома не должно превышать 1 м. Опасную зону дополнительно рекомендуется загородить небольшим деревянным заборчиком.

Начальные земляные работы

На выбранном участке размечают треугольник с равными сторонами по 3 м и снимают грунт на глубину 0,5 м. Ширина равна размеру штыковой лопаты. Это делается для облегчения сваривания металлической полоски со штырями.

От треугольника выкапывают траншею аналогичного заглубления до фундаментного основания жилого здания. В нее закладывают вывод для тока, который соединяет электрощит с заземляющим контуром.

Установка заземлителей

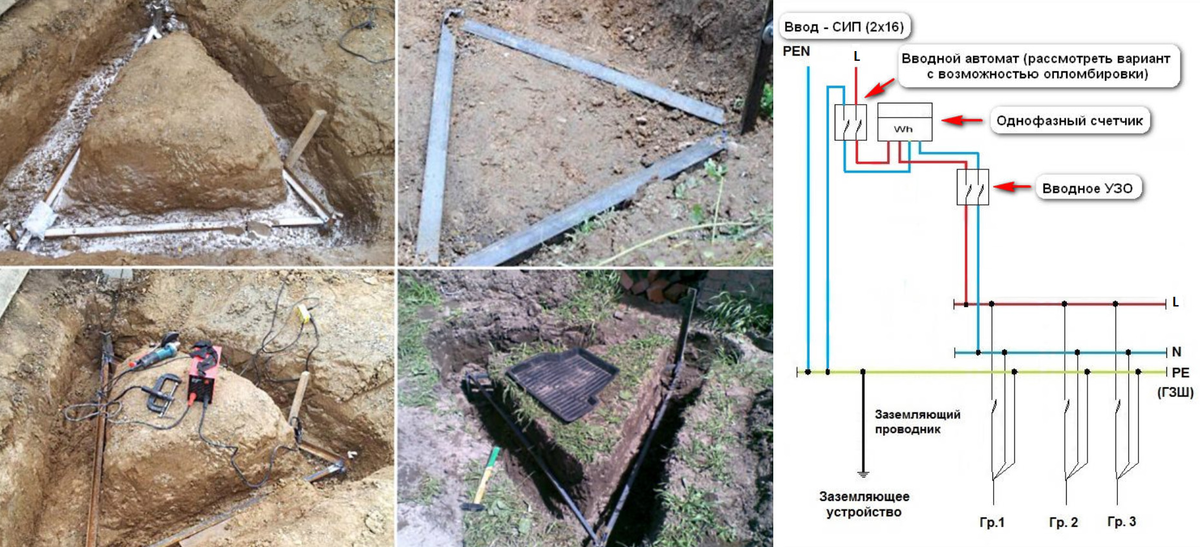

В готовую траншею закладывают заземляющую конструкцию. Для этого концы штырей предварительно затачивают болгаркой, затем забивают их в грунт на глубину 3 м по концам треугольника. Их верхние окончания должны располагаться на плоскости ямы.

Сварка

К выступающим концам забитых в землю электродов приваривают полоски из металла толщиной 4 мм и шириной 40 мм. В результате получается стальной треугольник, к которому приваривают длинную стальную полосу, пролегающую до фундамента жилого дома. Здесь осуществляют подключение заземляющей конструкции к проводникам, выходящим на щиток. Для этого к концу полоски на расстоянии 0,3-1 м от поверхности земли приваривают болт М8 (М10).

Обратная засыпка

После завершения сварочных работ траншею засыпают грунтом и тщательно утрамбовывают. Но предварительно на дно ямы заливают соляной раствор. Для его приготовления используют ведро воды и 2-3 пачки соли.

Проверка сопротивления

При самостоятельном обустройстве заземления многие владельцы загородных коттеджей интересуются, нужно ли покупать для проверки сопротивления системы специальный прибор. Такое устройство заводского изготовления стоит дорого. Если в дальнейшем его использование не планируется, рекомендуется сделать похожее приспособление своими руками с помощью обычной лампочки на 100 Вт и проводов.

Чтобы проверить, работает система или нет, самодельное устройство одним контактом подключают к фазе, другим – к контуру заземления. Если лампа горит ярко, значит, все монтажные работы сделаны правильно. Тусклый свет говорит о том, что между элементами конструкции слабый контакт.

Если лампочка не загорелась, значит, при сборке были допущены ошибки либо неправильно разработана схема.

Заземляем сами

При прокладке заземляющего контура защиты в первую очередь необходимо выбрать тип схемы, по которой будут вестись работы. Опытные мастера рекомендуют выбирать схему типа TN-C-S. Её основное преимущество заключается в том, что оборудование имеет непосредственный контакт с землей. Контакт нейтрали и земли ведется одним проводником, а на входе в щиток разделяются на 2 отдельных. Данная схема обеспечивает надежную защиту, поэтому устанавливать УЗО нет необходимости, достаточно лишь простых автоматов. Однако согласно ПУЭ обязательно выполнить требования по механической защите общего контакта нейтрали и земли (PEN), а также создать дополнительное резервное заземление на опорах на расстоянии 200 м или 100 м.

Создать контур защитного заземления достаточно просто, если руководствоваться правилами перечисленными ниже. В первую очередь для создания контура необходимо выбрать схему защитного заземления, их существует несколько видов, самые надежные и удачные:

• замкнутая (выполняется, как правило, по форме треугольника);
• линейная.

В замкнутой схеме все заземляющие проводники вкопаны в землю, находятся на одной глубине и соединены между собой металлической перемычкой. Основное преимущество — работоспособность в случае разрыва (от коррозии или других воздействий) металлической перемычки.

В линейной же схеме проводники выстроены в одну линию и соединены перемычкой последовательно друг с другом. Данная схема чуть более проста в создании, но имеет недостаток — при повреждении перемычки из строя выходит вся система.

Создание контура заземления

Итак, для создания контура заземления нам понадобятся следующие инструменты и материалы:

• Лопата.
• Сварочный аппарат (обязателен).
• Пила по металлу или болгарка.
• Кувалда.
• Пассатижи, гаечные ключи.
• Металлический уголок/швеллер/П-образный профиль из нержавеющий стали длиной от двух метров (с площадью поперечного сечения ДО 150 мм²).
• Металлические полоски длиной от 110 см, шириной 4 см, толщиной 4–5 мм.
• Металлическая полоса необходимой длины (от места залегания до места контакта с домом), ширина 4 см, толщина 4–5 мм.
• Крупные болты, гайки и шайбы (М8-М10).
• Провод из меди с толщиной не менее 6 мм².

После того как все необходимое имеется в наличии можно приступать к монтажу защитного заземления. В первую очередь следует выбрать место, лучше всего выбрать такой участок земли, где редко находятся люди или животное, так как во время отвода электричества в почву может произойти поражение электрическим током. Лучше всего выбрать место на границе участка, на максимальном удалении от зоны постоянного посещения.

После чего необходимо выкопать узкую траншею глубиной 60–70 см от места контакта с домом до места отвода электричества. В месте отвода электричества необходимо выкопать соответствующую фигуру (в зависимости от выбранной схеме) со сторонами ~1.2 м между проводниками.

Затем в каждом углу фигуры (у нас это треугольник) — вкапываются металлические уголки в землю на глубину 2 м и больше. К торчащим концам вкопанных проводников привариваются заготовленные заранее металлические пластины, к одному концу которой приваривается полоса-проводник, идущая непосредственно к месту контакта заземления с домом.

В месте контакта заземления к этой пластине монтируется провод из меди, который уже выходит из под земли и выводится в электрощиток.

После выполнения этих работ траншеи обратно закапываются. На данном этапе работы по защитному заземлению можно считать законченными.

Зачем нужно заземление

Главная цель системы – обеспечить безопасность людей внутри квартиры или дома. Через защитное заземление все электрические приборы в доме – компьютер, чайник, холодильник, стиральная машина и другие – разряжаются в случае необходимости в грунт. Такое может произойти в том случае, если внутри прибора появляется неисправность, и электрический ток попадает на корпус.

В случае возникновения аварийной ситуации, автоматически срабатывает устройство защитного отключения. При этом исключается вероятность возгорания электрического кабеля, что могло бы привести к пожару. Кроме того предотвращается поражение током человека при касании корпуса прибора.

Виды заземления для частного дома

Перед тем как сделать заземление в частном доме, нужно разобраться с его разновидностями. Заземляющий контур может иметь овальную, прямоугольную, треугольную или любую другую конфигурацию. Для загородного дома лучше выбрать треугольник, но можно использовать и другие варианты. Чаще всего применяют следующие виды заземления: треугольник и линейное. Рассмотрим особенности каждой разновидности отдельно.

Линейное заземление

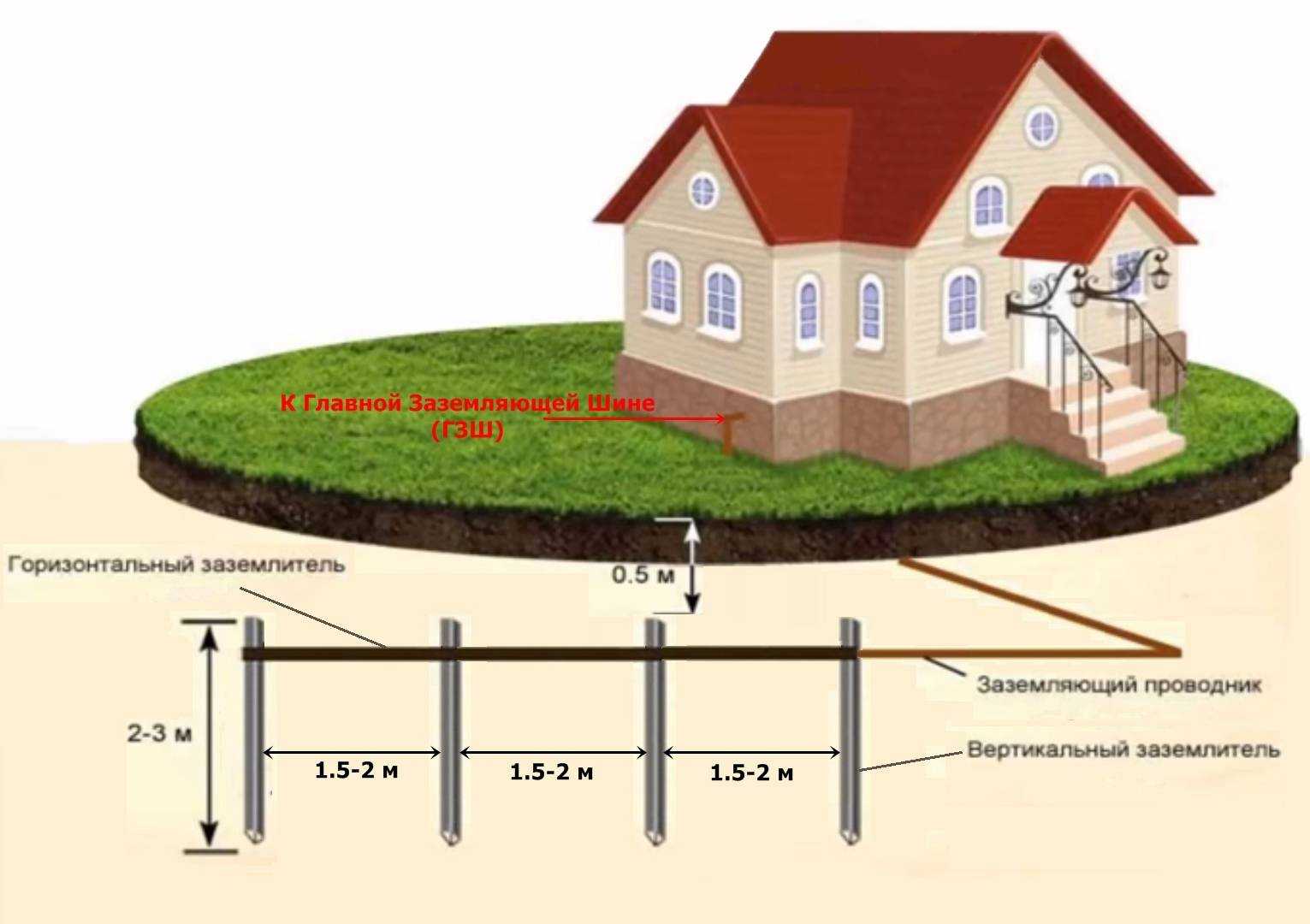

Линейная схема заземления в частном доме используется в том случае, если нет достаточного свободного пространства для применения других схем. В этой ситуации делают линейный контур из последовательно установленных штырей. Минимальный шаг элементов должен быть равен длине устанавливаемого электрода, а максимальный – не может превышать его удвоенную длину.

Заземление треугольником

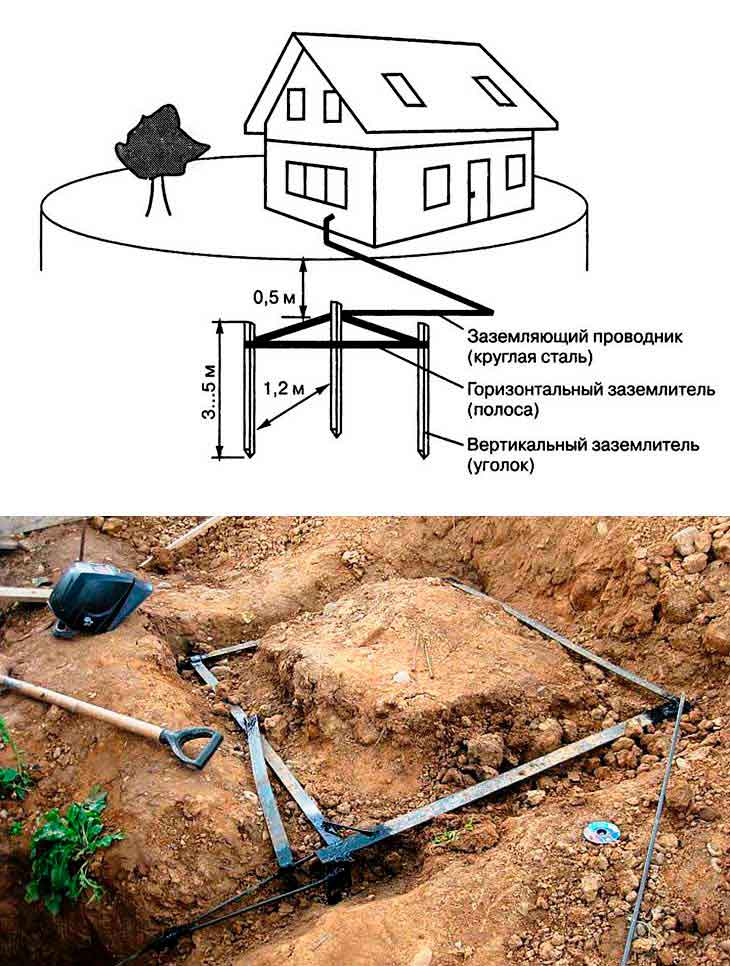

Если решено использовать треугольное устройство заземления в частном доме, то делают контур в виде равнобедренного треугольника. Благодаря этому на минимальной площади строения добиваются максимального рассеивания токов. При этом затраты на монтаж самые маленькие, а все параметры контура отвечают требованиям нормативов.

Данный тип заземления предполагает следующее устройство. Угловые штыри устанавливают на определенном расстоянии друг от друга. Оно не должно быть меньше длины штыря, но и не больше удвоенного показателя протяженности этого элемента. К примеру, при использовании прутков длиной 3 м расстояние между ними может быть в пределах 3-6 м.

Материалы для устройства заземления

Перед тем как сделать правильно заземление в частном доме, подбирают необходимые материалы. Для достижения требуемой эффективности сопротивление не должно превышать 4 Ом. Чтобы соблюсти этот параметр, подбирают материалы, которые дают наилучший контакт с грунтом. Для измерения сопротивления используют специальный прибор, а саму процедуру выполняют только при вводе электросистемы в эксплуатацию.

В засушливых районах разрешено использовать металлические трубы с толстыми стенками. Перед установкой нижний конец сжимают для получения конусовидного окончания, а в нижней трети трубы высверливают отверстия. Забить трубу в грунт не получится, поэтому бурят лунки. При пересыхании почвы в трубы заливают солевой раствор, который улучшает рассеивающую способность.

Для соединения прутков между собой используют металлосвязь. Для ее изготовления подходят:

• алюминиевые провода для заземления в частном доме сечением минимум 16 мм²;
• медные связи (минимальное сечение провода для заземления в частном доме – 10 мм²);
• стальные проводники с поперечным сечением минимум 100 мм².

Обычно вертикальные электроды соединяют стальной полосой, которую приваривают к оголовку прутка или концу уголка. От качества сварного шва зависит соответствие электрода требованиям по минимальному сопротивлению.

Глубина заземления

При монтаже заземления в частном доме важно правильно определить глубину заложения. В регионах с разными грунтами применяют стержни длиной 250-300 см. Их вбивают на определенную глубину с учетом следующих требований:

Их вбивают на определенную глубину с учетом следующих требований:

• штырь заглубляют в грунт ниже уровня промерзания почвы на 60-100 см;
• в регионах с засушливым климатом треть вертикального электрода должна находиться во влажной почве, поэтому при низком УГВ применяют более длинные прутки.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

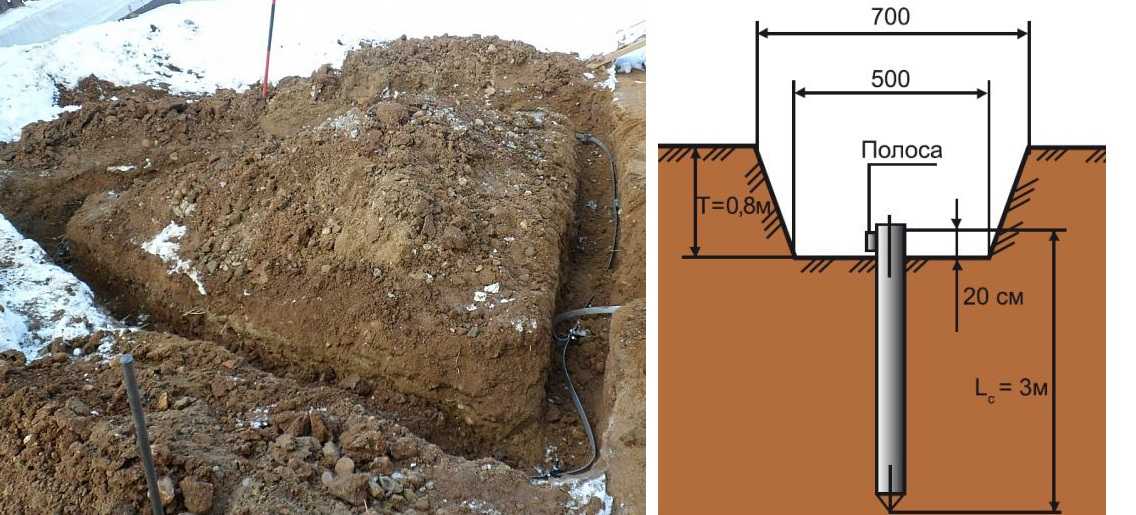

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Проверка заземления в доме

Щупы прибора поместить на L и РЕ и проверить заземление

• мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
• переключатель режимов измерения выставляется на измерение напряжения;
• измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
• далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

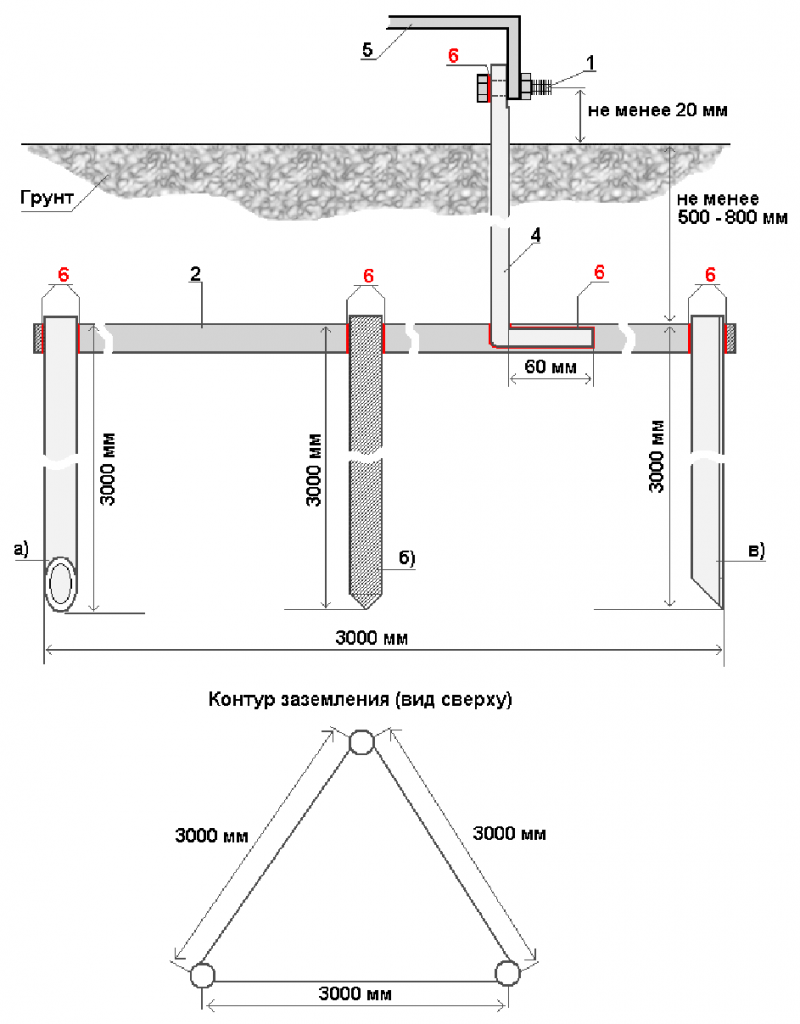

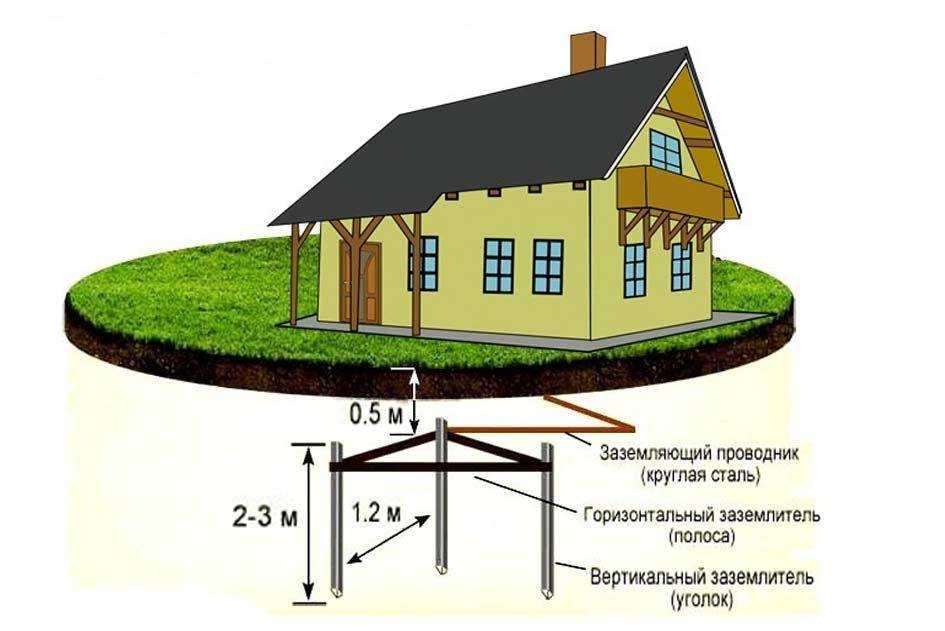

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

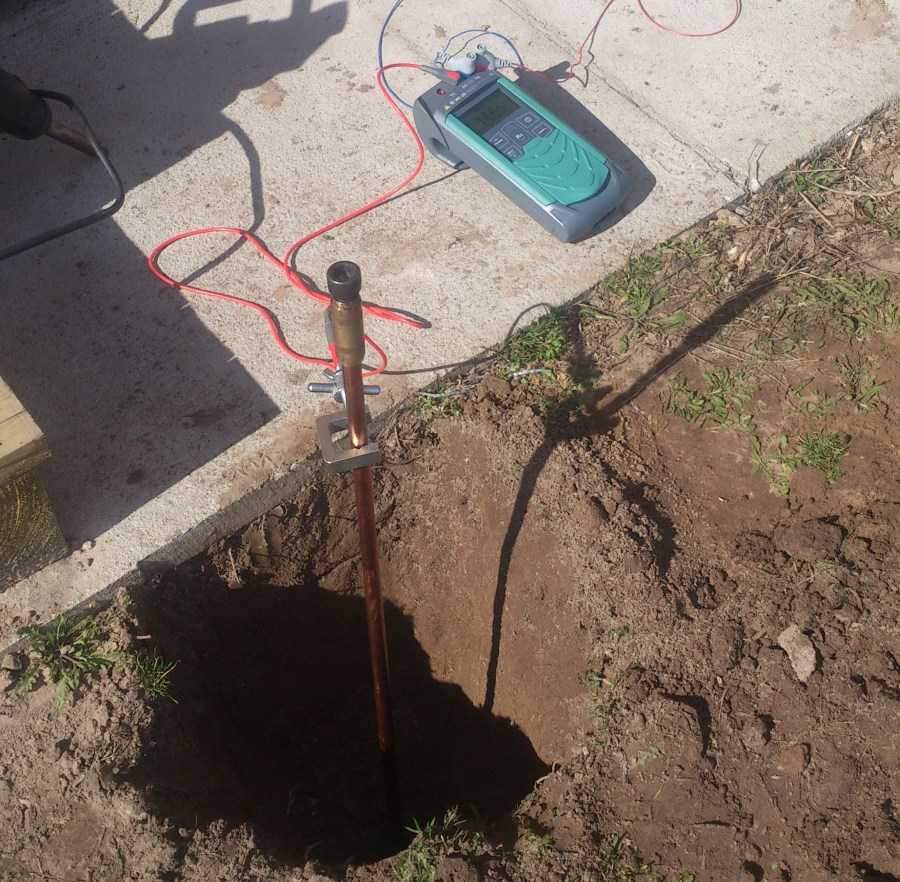

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Обычным мультиметром это не делается!

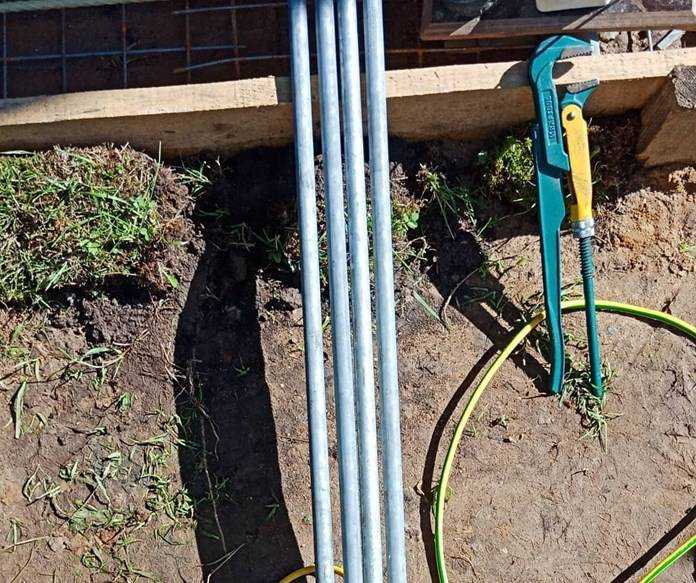

При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.

Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.

А теперь об ошибке, о которой многие даже не догадываются.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?

Контур заземления в частном доме своими руками

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Контур заземления ПУЭ нормы

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Монтаж заземления

1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.

Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Что лучше – самодельные контуры или покупной комплект

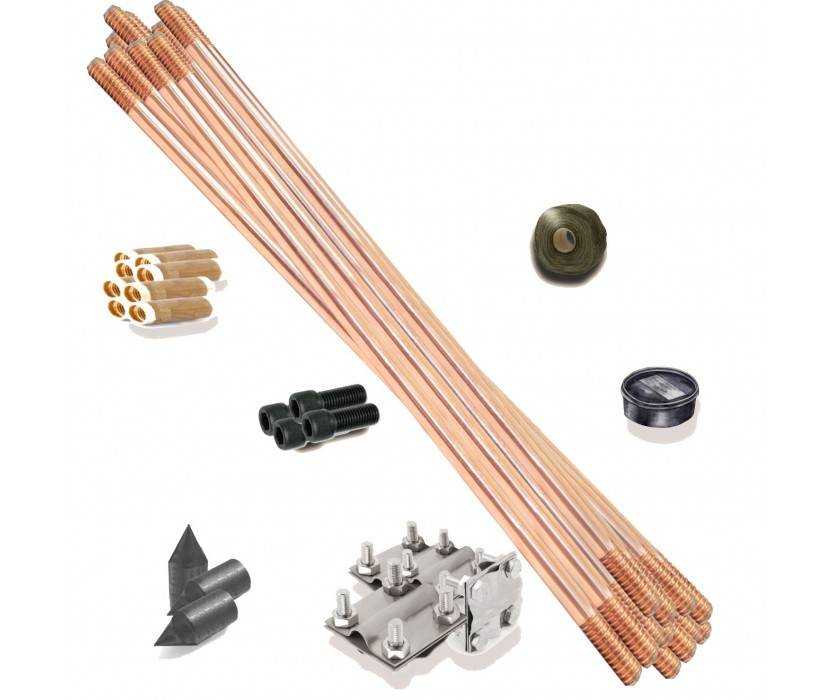

Для обустройства заземления загородного дома можно купить уже готовый комплект устройства. Это позволит быстро установить конструкцию, часто даже без использования сварочного оборудования. Для соединения отдельных элементов производители изготавливают специальные крепежи.

Заводские конструкции считаются более надежными, т.к. все детали изготавливаются из нержавеющего металла, дополнительно обрабатываются защитными составами. Но они дорого стоят – от 7000 до 10000 руб.

Система заземления, собранная своими руками из имеющихся дома материалов, позволяет хозяевам частного коттеджа существенно сэкономить. А если правильно рассчитать схему и качественно выполнить монтажные работы, самодельная конструкция прослужит не меньше, чем заводская.
