Заземление в частном доме своими руками: схема, устройство, подключение

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Установка системы заземления

В качестве примера рассмотрим монтаж системы заземления в виде треугольника с металлическими штырями в вершинах.

Понадобятся такие материалы для создания электродов:

• уголок из стали толщиной 4 мм (минимум);
• прут арматурный сечением 10–12 мм;
• труба, у которой сечение стенок составляет от 3 до 5 мм;
• стальная полоса шириной 50 мм.

Длина штырей должна быть в пределах 2,5–3 метров. Для обвязки подойдет металлическая полоса или арматура. Все соединения выполняются путем сварки.

В продаже имеются готовые комплекты для заземления. В качестве примера приведем содержание одного из таких комплектов (для глубинного заземления):

• оцинкованный стержень длиной 1,5 м и диаметром 20 мм (5 единиц);
• универсальный зажим;
• наконечник для погружения электрода;
• водоотталкивающая лента;
• обух для вбивания электрода в грунт;
• металлическая полоса (30×5 мм);
• биметаллический зажим.

Инструкция по выполнению работ

Вначале подбираем место под установку контура и очищаем пространство от всего лишнего. Оптимальная дистанция от электрода до силового шкафа — 10 метров. Дальнейшие действия осуществляем в таком порядке:

1. Готовим траншею. Она должна быть треугольной формы. Котлован копаем также, как готовили бы яму под ленточный фундамент. Рекомендуемая глубина траншеи — 1 м, а ширина — 50 см. Дистанция от электрода до электрода — 120 см. От любого из углов треугольника прокапываем канаву к силовому щиту.
2. Забиваем в землю электроды по вершинам треугольника. Если грунт плотный, бурим шурфы. При сложностях с погружением в землю штырей берем чуть более короткие электроды, но тогда их общее количество в системе нужно увеличить.
3. Подготавливаем стальные уголки и устанавливаем их по углам треугольной траншеи. Вкопанные стержни должны выступать над поверхностью земли. Это обеспечит возможность соединения их между собой шиной. Шурфы прикапываем землей, перемешанной с солью. Такая мера позволяет уменьшить сопротивление электродов (однако ускорит их коррозию).
4. Обвязываем установленные уголки путем их сваривания. Обвязку привариваем к электродам. От одного из электродов по ранее приготовленной траншее направляем металлическую полосу в сторону распредшкафа. К щиту прикрепляем проводник с помощью приваренного болта.
5. Проверяем сопротивление и, если все в порядке, закапываем траншею.

Проверка системы

Для проверки заземлительной системы используем омметр или мегомметр. Норма сопротивления для дачного дома — до 10 Ом. Однако более оптимальным показателем считается 4 Ом. Если показатель сопротивления высокий, забиваем еще несколько электродов и связываем их с уже установленными.

Если нужные приборы отсутствуют, берем обычную лампу накаливания, далее присоединяем к одному из ее контактов провод фазы, а к другому — провод, идущий на заземление. Яркость света от лампочки должна быть такой же, как и в ее обычном состоянии (речь идет о сети 220 вольт). Если свечение отличается от нормального, необходимо проверить все соединения элементов контура, чтобы улучшить качество контактов между ними.

Монтаж

Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.

Забивание стержня.

Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.

Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.

Подсоединение заземления с помощью хомута.

Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом. Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением

Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм

Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.

Увлажнение грунта.

Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.

Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):

• 1,5 мм – для изолированного медного;
• 2,5 – для изолированного алюминиевого;
• 4 мм – для медного без изоляции;
• 6 мм – для алюминиевого без изоляции.

Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.

Пример щитка заземления

Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения

Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод

Соединение в одной точке в доме.

Соединение в одной точке у заземления.

Присоединение к шине.

При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.

Важные навыки и умения

Установка заземления требует большой траншеи

Кроме рабочих рук и головы у мастера выполняющего подобную задачу должно быть немало навыков. Первый из них – умение копать. Копать придется много, поскольку заземление, как следует из названия, находится именно в земле. Его потребуется туда установить, но перед этим потребуется вырыть траншею заданной глубины, чтобы обеспечить для себя комфортное рабочее пространство и безопасность для окружающих в процессе эксплуатации.

В большинстве случаев элементы заземления соединяются между собой сваркой

Следующий по важности навык – сварка металлов. Он имеется далеко не у каждого хозяина, а тем более хозяйки, и поэтому это одно из ключевых умений. Если подобный навык отсутствует, придется воспользоваться услугами профессионалов, либо тех знакомых, соседей и родственников, которые ими все же обладают

В этом случае стоимость выполняемых работ существенно возрастает, особенно если такую операцию делают по проекту, за который дополнительно взимается плата. Но в этом есть иная сторона, которая даст дополнительный плюс – можно быть уверенным в том, что комиссия, принимающая выполненную работу, в лице представителей поставщика электроэнергии, будет удовлетворена качеством выполненной работы

Если подобный навык отсутствует, придется воспользоваться услугами профессионалов, либо тех знакомых, соседей и родственников, которые ими все же обладают. В этом случае стоимость выполняемых работ существенно возрастает, особенно если такую операцию делают по проекту, за который дополнительно взимается плата. Но в этом есть иная сторона, которая даст дополнительный плюс – можно быть уверенным в том, что комиссия, принимающая выполненную работу, в лице представителей поставщика электроэнергии, будет удовлетворена качеством выполненной работы.

Перфоратор поможет значительно сэкономить силы

Последний из наиболее важных навыков — умение пользоваться кувалдой или перфоратором. Один из них потребуется обязательно. Именно с его помощью подготовленные заранее электроды окажутся в земле. Иначе просто никак. В обоих случаях придется работать руками, но если последний вариант их несколько пощадит, то первый – нисколько.

Самое читаемое на сайте LandshaftBlog.Ru:

Барбекю из кирпича
Беседка с мангалом
Бетонные дорожки
Благоустройство участка
Выбор кустореза
Георешетка
Гузмания
Декоративная трава
Декоративные клумбы
Декоративный заборчик
Детская горка
Дизайн сада
Дровница для дачи
Забор из сетки
Зимний сад
Идеи для дачи
Клумба из камней
Клумбы из многолетников
Лианы для сада
Навесы из поликарбоната
Освещение участка
Парник своими руками
Песочница своими руками
Площадка под автомобиль
Подпорная стенка
Подсветка фасада
Распашные ворота
Садовая арка
Садовые фонтаны
Снегоуборочная лопата
Тандыр из кирпича
Топиари в саду
Туя западная
Участок 15 соток
Фигурки для сада
Хвойные растения

Устройство заземления

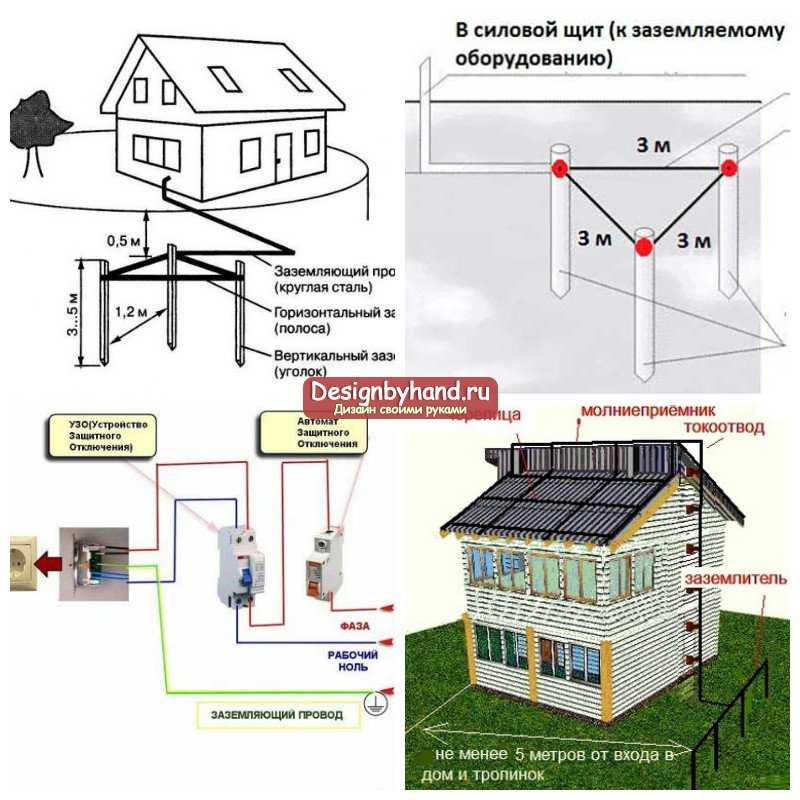

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

1. Штырь обрабатывается антикоррозийным средством.
2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
4. Наверх штыря надевается плоская площадка.
5. Выкапывается углубление в грунте.
6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

Глубина забивания штырей

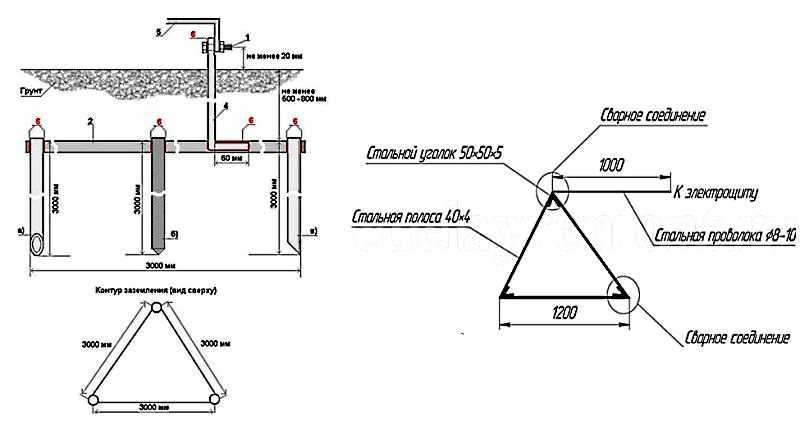

Схема контура заземления

Допускается забивание металлических стержней на глубину:

• от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
• от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
• с выступом на 1/3 во влажных почвах.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

• применять металл с корродированием – существуют риски коротких замыканий;
• использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
• прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
• использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
• объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
• ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

https://youtube.com/watch?v=OWmyC8hspOs

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Какой комплект заземления выбрать: цены и производители

Для установки защитного контура в домашних и промышленных условиях предлагаются готовые комплекты оборудования. Стоит рассмотреть следующих производителей:

• Популярным производителем считается Галмар. Прибор предназначен для монтажа на глубину около 30 м. Стоит такой прибор около 40 тыс. рублей.
• К отечественным производителям относится продукция “ВОЛЬТ-СПБ”. Глубина монтажа может быть от 6 до 30 метров. Стоимость от 6 до 26 тыс. рублей.
• Универсальными устройствами считаются приборы компании Zandz. Они монтируются на глубину 10 м.
• Комплекты компании Эзетек считаются недорогими. Могут стоить около 7 тыс. рублей.
• Из нержавеющей стали производятся комплекты фирмы Elmast. Могут стоить около 7 тысяч рублей.

Готовый комплект

Как сделать монтаж контура заземления самостоятельно?

При устройстве заземления своими руками, монтаже контура, необходимо разработать схему, эскиз, чертеж. Далее выбирают место и размечают участок. Потребуется рулетка достаточной длины. Далее выполняют земляные работы и собирают конструкцию. После этого ее заглубляют, монтируют, а после подключат к щитку. Затем подсоединяют внутренний контур (проводку по дому) и тестируют с помощью специальных электроизмерительных приборов. В дополнительном обслуживании система не нуждается. Она прослужит десятилетиями, если все сделать правильно.

Выбираем место

Щиток лучше поставить в специальном помещении. Обычно это кладовая, котельная или чулан

Важно исключить свободный доступ детям. Отдающий контур размещают на удалении от периметра здания минимум на метр

Максимальное удаление – 10 м. Хорошо, когда это место, где люди не находятся без особой необходимости. В момент, когда устройство гасит утечку тока, лучше, если там никого не будет. Обычно это за домом, на территории огороженных грядок, под декоративными искусственными насаждениями, альпийской горкой и т.д.

Земляные работы

Сначала необходимо разметить участок, если применяется линейная схема заземления. В места, где будут вбиты электроды, ставят колышки. Теперь соедините их прямыми линиями, натяните шнурок, который будет служить ориентиром для рытья траншеи. Ее глубина от 30 до 50 сантиметров. Ширина приблизительно такая же. Грунт вывозить не нужно. Он потребуется на окончательном этапе монтажных работ перед подключением внутреннего контура. Гидроизоляция, отсыпка не потребуется.

Собираем конструкцию

Когда земельные работы завершены, осталось только правильно смонтировать контур. Вытащите колышки и вбейте штыри так, чтобы их торцы выступали на 15-20 см. Металлосвязи обрезают по размерам. Расстояние между штырями имеет смысл заново замерять. Контрольный замер исключит фактор ошибки. Связи приваривают газо или электросваркой. Теперь можно зарыть траншею, но только кроме точки ввода в дом, так как его тоже нужно изготовить, прикрепить, подключить к щитовой.

Ввод в дом

В качестве шины используются материалы, свойства которых описаны ранее. Главное надежно закрепить ее к контуру. Теперь заведите другой конец через стену к щитовой. Заблаговременно проделайте отверстие на манер клеммы, чтобы можно было применить болтовое соединение. Когда эти работы завершены, заройте  последний участок траншеи и подсоедините к вводу шину-расщепитель или соответствующую жилу. На данном этапе все зависит от выбранного типа заземляющей системы частного дома.

Проверка и контроль

После подключения заземления к щитку, необходимо убедиться, что все сделано правильно. Контроль заключается в проверке целостности контуров и проводящей способности. Кстати, если желаете, чтобы контур наверняка работал, на предыдущих этапах не спешите закапывать траншею. Если выявится разрыв, придется заново оголять металлоконструкцию и устранять неисправность. Либо проверьте целостность заблаговременно. Но даже после этого, когда вся цепь будет подключена, необходимо перепроверить ее работоспособность.

Берут лампу мощностью 100-150 Вт. Вкручивают в патрон, от которого отходят небольшие провода. Это будет так называемая «контролька». Один провод накидывают на фазу, другой на заземление. Если монтаж выполнен правильно, свет будет ярким. Мерцание, слабое сияние, прерывание или отсутствие тока свидетельствует о неполадке. Если лампочка светит тускло, проверьте надежность соединений, зачистите контакты, затяните болты. Соблюдайте технику безопасности. Не выполняйте ремонтные работы, не отбесточив здание.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Виды контуров заземления

При обустройстве контуров заземления в доме своими руками исполнители работ могут воспользоваться следующими вариантами их изготовления:

1. Подготовка треугольного сооружения со сторонами равной длины, выбираемой в зависимости от предъявляемых к заземлителю требований.
2. Сборка ЗК в виде линейной (протяженной) конструкции, обустроенной по периметру защищаемого строения.
3. Применение так называемого «модульно-штыревого» варианта исполнения.

Три вида контура заземления: треугольник, линейная схема, модульно-штыревое заземление

Рассмотрим каждый из этих подходов к изготовлению заземления в частных владениях более подробно.

Треугольник

Заземляющий контур в виде равностороннего треугольника – самый распространенный тип ЗУ, чаще всего обустраиваемый в частных домах. Для его изготовления потребуется приготовить следующий комплект составляющих конструкцию элементов:

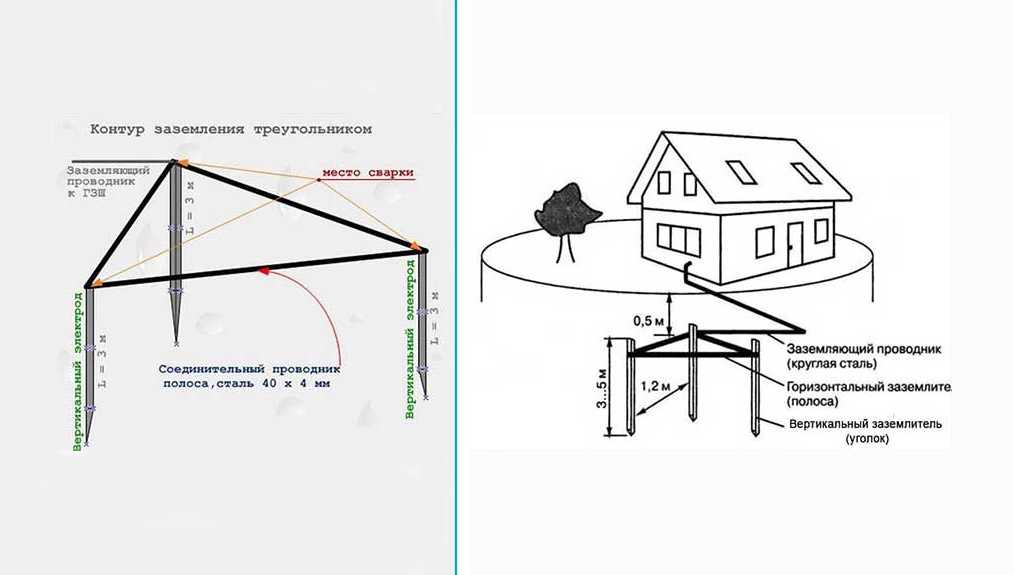

Заземляющий контур в виде равностороннего треугольника – самый распространенный тип заземляющего устройства

1. Три металлических штыря (прутка) длиной не менее 2,5 метра.
2. Стальные перемычки, соединяющие прутья в единую конструкцию (они заготавливаются в том же количестве).
3. Толстая медная или стальная шина, необходимая для подключения выносной конструкции к главному заземляющему контакту, имеющемуся в распределительном шкафу.

Плоскость треугольного контура, образованного стальными полосами с расположенными по углам штырями должна располагаться в заранее вырытой траншее глубиной примерно 50-60 см.

Линейный контур

Этот тип защитного сооружения обустраивается в ситуациях, когда к ЗУ предполагается подключать сразу несколько устройств или единиц оборудования, размещенных на значительном удалении один от другого. Он представляет собой линейную конструкцию, состоящую из целого ряда вбитых в землю штырей, расстояния между которыми рассчитываются по классическим формулам.

Линейная схема контура заземления для частного дома

От полученной конструкции подобно предыдущему случаю делается отвод (2) в сторону распределительного щитка с главной заземляющей шиной (ГЗШ). Перед расчетом такого заземления следует помнить о том, что число используемых стальных заготовок ограничено особенностями растекания аварийного тока. Ознакомиться с параметрами линейного ЗУ можно в соответствующих разделах ПУЭ.

Модульно-штыревое заземление

Модульно штыревая система представляет собой образец современного подхода к решению технического вопроса. Она включает в свой комплект следующие обязательные элементы:

1. Металлические стержни полутораметровой длины с нарезанной на их рабочей части резьбой (поверхность этих заготовок сверху покрыта слоем меди).
2. Резьбовые муфты, изготовленные из латуни и служащие элементами соединения вертикально вбиваемых штырей.
3. Особой конструкции латунные зажимы, обеспечивающие сочленение металлических штырей с перемыкающей полосой.
4. Наконечники стержней, вбиваемых вертикально в грунт.
5. Рабочая насадка с ударным винтовым наконечником, обеспечивающая передачу импульса от вибрационного инструмента (вибромолота).

Устройство модульно-штыревого заземления для частного дома

Она хорошо сохраняется при эксплуатации конструкции и не растекается при сильном нагревании элементов, обеспечивая требуемое сопротивление растеканию аварийного тока. Входящая в его состав антикоррозийная лента обладает высокой устойчивостью к воздействию агрессивных растворов и надежно защищает от разрушения стальные элементы заземления. Остальные детали имеют типовое исполнение и стандартные размеры, задаваемые технологией сборки модульно-штыревой конструкции.
