Основные марки кабелей
Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:
ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.
NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).
Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.
Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.
Цветовая маркировка
Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).
Цвета их внутренней изоляции могут различаться в зависимости от количества жил.
- Одножильный — цвет не регламентируется.
- Двужильный типа О — черный и синий.
- Трехжильный типа О — черный, коричневый и серый.
- Четырехжильный типа О — черный, коричневый, серый, синий.
- Трехжильный типа J — черный, синий, желто—зеленый.
- Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
- Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.
По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.

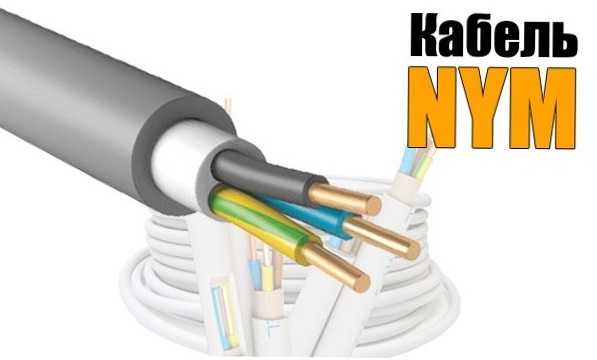

Элементы конструкции кабеля NYM-J:
1. Жила: однопроволочный или многопроволочный медный проводник. 2. Изоляция: поливинилхлоридный (ПВХ) пластикат.
Количество жилNUM-J NUM-O
| 2 | – | Черная , синяя |
| 3 | Зелено-желтая, черная, синяя | Черная , синяя, коричневая |
| 4 | Зелено-желтая, черная, синяя, коричневая | Черная , синяя, коричневая, черная |
| 5 | Зелено-желтая, черная, синяя, коричневая, черная | Черная , синяя, коричневая, черная, черная |
3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт. 4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета. У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что: * предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях, * позволяет легко и удобно “разделывать” кабель при монтаже, * увеличивает гибкость кабеля, * придает кабелю круглую форму.
Область применения кабеля NYM-J:
Применяется для монтажа электропроводки кабельных линий: * В производственных, жилых и общественных зданиях * Возможно применение поверх штукатурки, в ней и под ней * В кирпичной кладке и в бетоне. * На открытом воздухе, вне прямого воздействия солнечных лучей. * Прокладка может осуществляться в трубах, каналах. * Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки. Срок службы кабеля NYM-J – 30 лет. Всего отзывов: 0 – Написать отзыв 0р.

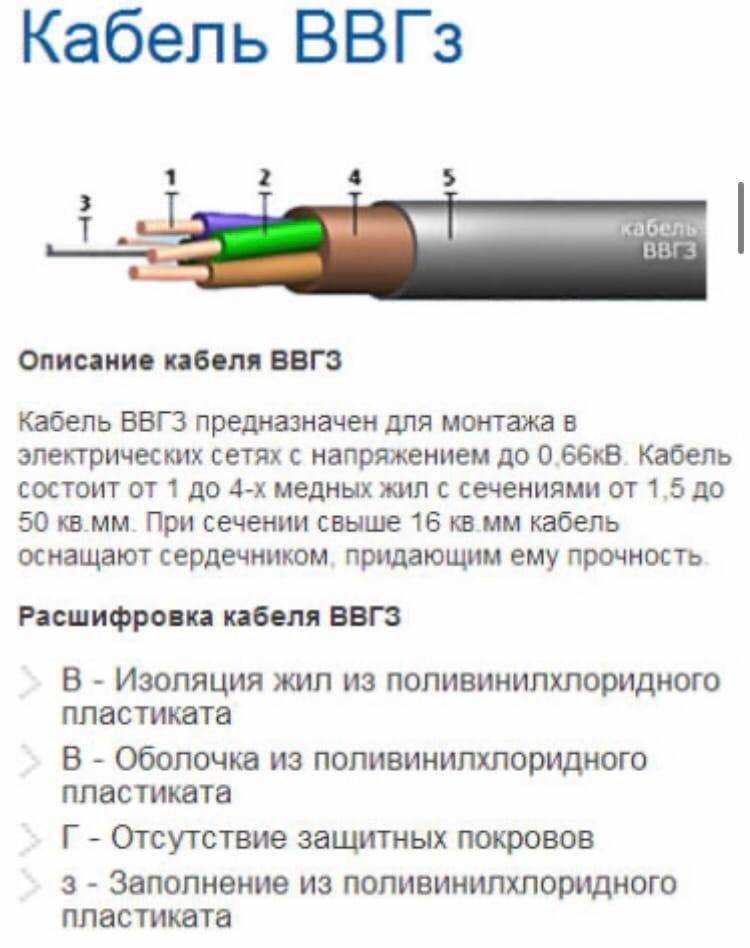

Что такое кабель ВВГнг? Конструкция, маркировка и назначение
Это силовые кабели с медными жилами и поливинилхлоридной изоляцией. Предназначены для разведения электроэнергии между стационарными установками в сетях переменного напряжения до 3-х кВ.

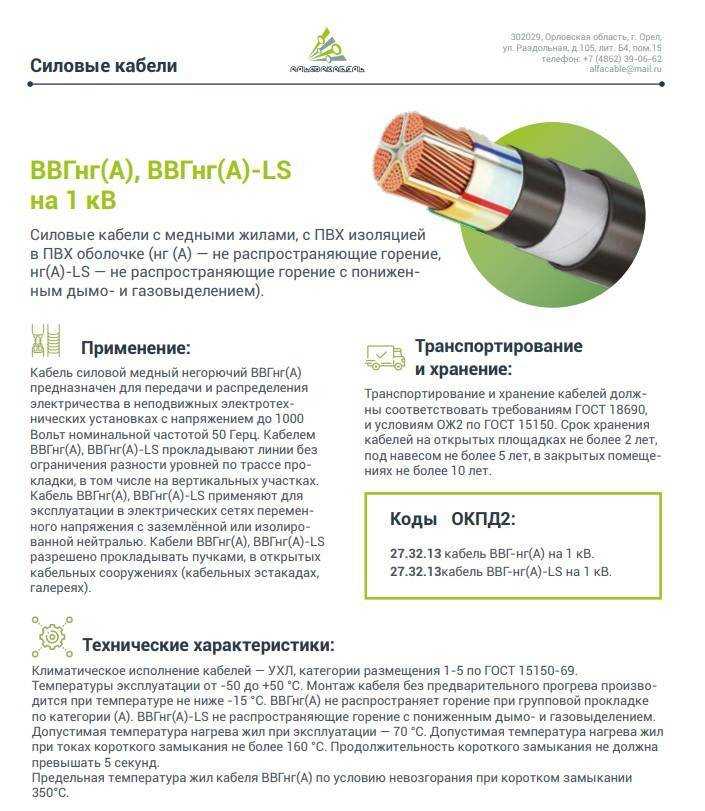

На фото Альфакабель ВВГнг
Кабель состоит из:
- двух (3-х, 4-х или 5-ти) медных монопроволочных или многопроволочных жил разного сечения;
- индивидуальных изоляционных поливинилхлоридных трубок (вокруг каждой жилы) разных цветов. Цвета изоляционных трубок являются своеобразной цветовой маркировкой жил, упрощающей монтаж проводов. В материал изоляции добавлены не поддерживающие горение добавки;
- наружной оболочки из поливинилхлорида.
На внешней стороне наружной оболочки наносится соответствующая маркировка продукта — группа букв ВВГнг и группы цифр, обозначающие:
- В — изоляция из винилхлорида;
- В — материал наружной оболочки тот же винилхлорид;
- Г — без брони («голый»).
- первая группа цифр — число жил в проводе;
- вторая группа цифр — поперечное сечение жил в мм. кв.
Изготавливается и дополнительные модификаций — ВВГнг LS (с пониженным газо и дымовыделением), ВВГнг FRIS (обладает стойкостью к открытому огню).
Эти кабели производятся в соответствии с требованиями российского стандарта ГОСТ 31996-2012 на многих российских предприятиях.
Возможны изготовления по специальным ТУ, в которых отдельные требования завышены, остальные полностью соответствуют ГОСТ, и ТУ предприятий, где отдельные требования могут быть занижены.
Конкретные стандарты для каждой партии кабелей можно увидеть в сопроводительной документации — паспорте, этикетке или инструкции по использованию.
Расшифровка условного обозначения
Спецификации кабелей в контексте NYM представляют собой аббревиатуры, состоящие из букв и цифр, которые предоставляют информацию о конструкции и предполагаемом использовании кабелей и проводов. «N» означает, что это кабель произведен в соответствии с немецким стандартом VDE 0250-204, «Y» означает, что изоляционным материалом, используемым для жил и оболочки, является ПВХ, а «M» означает кабель с оболочкой. Если за спецификацией NYM следует аббревиатура «J», это означает, что это многожильный экранированный кабель с зелено-желтым защитным проводником. С другой стороны, «O» указывает на отсутствие защитного проводника. Кабель имеет дополнительные характеристики, например в кабеле NYM 4×1,5, первая цифра, в данном случае цифра 4, указывает на количество жил кабеля в оболочке. Число после «x» указывает поперечное сечение кабеля в квадратных миллиметрах, в этом случае 1,5 мм².
Пример спецификации: Кабель NYM-J / -0 4×1,5
- N: кабель соответствует стандарту VDE 0250-204
- Y: изоляция из ПВХ
- M: кабель в оболочке
- J: с желто-зеленым защитным проводом
- O: без защитного проводника
- 4: количество жил
- x: умноженное на
- 1,5: поперечное сечение проводника в квадрате миллиметры
Аналоги
Российским аналогом является кабель стандарта ВВГнг , но у него нет заполнителя между изоляцией проводников и наружной оболочкой кабеля. Кроме того, кабели ВВГнг имеют более широкий диапазон рабочих температур и не поддерживают горение при групповой прокладке (у NYM только при одиночной).
Если стоит выбор, где купить силовой кабель, выбирайте надёжного поставщика. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
-
Регулятор оборотов с поддержанием мощности, коллекторный без потери мощности, советы по выбору и изготовлению
-
Схемы подключения электрических двигателей: однофазные и трехфазные электродвигатели, возможность подключить
- Установка водяных счетчиков: как правильно осуществить монтаж устройства в квартире своими руками
Выбрать кабель ГОСТ или ТУ?
В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).
Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).
Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.
Технические характеристики
Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:
Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.
Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.
ВВГ и ВВГнг или NYM — сравнение характеристик
Достаточно часто вместо кабеля NYM предлагают аналоги ВВГ, ВВГнг. Однако, нужно знать отличия. Для этого достаточно сравнить характеристики NYM кабеля и предлагаемых аналогов (см. табл. 1).
| Параметр сравнения | NYM | ВВГ | ВВГнг |
| Рабочее напряжение, В | 660 | 660 | 660 |
| Частота, Гц | 50 | 50 | 50 |
| Количество жил | 2-5 | 1-5 | 1-5 |
| Сечение жил, мм2 | 1,5-35 | 1,5-50 | 1,5-240 |
| Диапазон температур эксплуатации, оС | -30 +40 | -50 +50 | -50 +50 |
| Длительно допустимая температура жил, оС | 70 | 70 | 70 |
| Срок службы по НТД, лет | 40 | 30 | 30 |
| Наличие заполнения | да | нет | нет |
| Нераспространение горения | при одиночной прокладке | при одиночной прокладке | при групповой прокладке |
| Применение во взрывоопасных зонах | где требуется уплотнение при вводе в оборудование | где не требуется уплотнение при вводе в оборудование | где не требуется уплотнение при вводе в оборудование |
| Купить NYM | Купить ВВГ | Купить ВВГнг |
По своим характеристикам кабели NYM малых сечений, например, nym 3×2,5 , nym 3×1,5 идеальны для прокладки сетей в квартире, причем монтировать кабель можно просто в штробах. Благодаря тому, что заполнитель кабеля нюм не гигроскопичен, а изоляция очень плотно прилегает к кабелю, что опять же препятствует проникновению влаги, тот же кабель num 3×2,5 и num 3×1,5 можно применять во влажных помещениях, например, в ванных комнатах. Не исключено применение НУМ в деревянных домах. Конструкция кабеля содержит в себе невулканизированный заполнитель, имеющий высокий индекс кислородности (КИ), который отражает минимальное количество кислорода для поддержания горения при определенных условиях. Благодаря такой конструкции повышается пожаробезопасность кабеля. Нужно не забывать, что провод nym прокладывается только одинарно. При необходимости групповой прокладки лучше использовать кабель ВВГнг.
Не рекомендуется применять кабель марки NYM на открытом воздухе (солнечная радиация разрушительно воздействует на кабель), а также в земле, так как у кабеля нет сопротивляемости к коррозионной активности почв. Нужно иметь в виду, что российские заводы часто изготавливают провод nym по своим ТУ, а не по стандарту VDE. По конструкции кабель ничем не отличается, однако качество применяемого заполнителя может быть низким, из-за чего заполнитель протекает, а кабель выходит из строя.
Купить nym надлежащего качества вы можете в ООО «Кабельные системы». Цена на кабель nym, предлагаемая нашей организацией, конкурента и обычно ниже рыночной. Для уточнения цены в Вашем регионе отправьте заявку или свяжитесь по многоканальному телефону 8(812)309-72-55
Какие возникают ошибки при применении NYM кабеля
Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.
Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ
Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.
Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.
NYM. Ваши вопросы
Вопрос: Делаю новую проводку в квартире. Можно ли использовать кабели марки NYM в штробе? Или посоветуете что-то другое?
Кабели марки NYM можно использовать для проводки в квартире. Наряду с этой маркой также можно использовать кабели ВВГ, ВВГ-П, КГВВ, КГВВ-П. Все эти марки не распространяют горение при одиночной прокладке. Для групповой прокладки необходимо использовать те же марки с индексом «нг».
Вопрос: Провод NYM через деревянную стену можно ли вести в металлопластиковой трубе?
Кабели марки NYM имеют в конструкции не менее 2-х жил, поэтому прокладка в металлопластиковой трубе возможна.
Вопрос: Многожильный аналог NYM? Собственно интересует, какой марки кабель многожильный можно использовать как альтернативу NYM?
Кабели марки NYM изготавливаются с количеством жил от 2 до 5. Количество жил до 37 имеют следующие марки КПП производства ОАО «ЭКЗ»: NYY , КВВГз, КГВВз.
Вопрос: Отличие ВВГнг от NYM? Просветите по поводу предназначений и отличий ВВГнг и NYM. На многих форумах данные марки употребляются почти как синонимы.
где не требуется уплотнение при вводе в оборудование
Вопрос: Проблемы с NYM .
В прошлом году смонтировали в деревенском доме проводку кабелем марки NYM .
Вопрос: А правда ли что NYM рекомендуется к прокладке в деревянных сооружениях, т.к. он не поддерживает горение?
Наличие внутренней оболочки из невулканизированного компаунда, изготавливаемого заводом «Электрокабель» по собственной рецептуре (патент на изобретение № 2225651) повышает пожаробезопасность кабеля за счет высокого кислородного индекса компаунда. Однако, необходимо помнить, что кабель не распространяет горение при ОДИНОЧНОЙ прокладке.
Если предусматривается групповая прокладка, рекомендуем использовать кабели марок ВВГнг либо КГВВнг.
Вопрос: Собираюсь сделать освещение садовых дорожек. Могу ли я проложить NYM под землей, например, в гофротрубе или используя другие защитные материалы?
Согласно положениям нормативной технической документации на кабели марки NYM данные кабели НЕ РЕКОМЕНДУЮТСЯ для прокладки в земле (траншеях)
Для таких случаев мы рекомендуем использовать кабель марки ВБбШв.
Вопрос: Видел в магазине две разновидности NYM : кабель NYM – J и NYM — O . Чем отличаются в применении?
NYM – J – выпускается с количеством жил не менее 3-х и содержит жилу заземления (зелено-желтая расцветка).
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Отличия кабелей НУМ отечественного и зарубежного производителей Кабель НУМ очень гибкий и пожаробезопасный, поэтому он является идеальным вариантом для обустройства проводки в деревянном доме. Спрашивайте, я на связи!
Кабель силовой установочный NYY
Применение кабеля NYY:
Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.
Напряжение Uo/U:
0.6/1 кB
Тестовое напряжение:
4 кВ
Строение кабеля NYY:
- Медная жила, круглая/секторная, многопроволочная/моножила
- ПВХ изоляция жил
- Внутренняя оболочка
- ПВХ внешняя оболочка, цвет — черный
Цвета жил:
NYY-J — с желто-зеленой защитной жилойNYY-O — без защитной жилы
- 1 жила: NYY-O черная, NYY-J желто-зеленая
- 2 жилы: NYY-O черная, синяя
- 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
- 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
- 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
- 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая
Конфигурация проводников:
согласно VDE 0295
- RE — круглая моножила
- RM — круглый, многопроволочный
- SM — секторный, многопроволочный
Производитель кабеля NYY:
Pirelli
Основные технические характеристики кабеля NYY:
- Диапазон рабочих температур — от -40°С до +70°С;
- Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
- Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
- Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
- Оболочка не содержит свинца;
- Минимальный радиус изгиба примерно 4хD кабеля;
- Устойчив к воздействию УФ лучей;
- Минимальная температура монтажа -5°С;
- Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.
| Количество жил и их сечение | Тип проводника | Толщина изоляции | Толщина оболочки | Внешний диаметр | Сопротивление при 20 °С | Сопротивление при 70 °С | Индуктивность | Допустимая токовая нагрузка в земле | Допустимая токовая нагрузка на воздухе | Общий вес |
| n x кв.мм | мм | мм | мм | Ω/км | Ω/км | mH/км | А | А | кг/км | |
| 1×4 | RE | 1,0 | 1,8 | 9 | 4,61 | 5,52 | 0,459 | 50 | 36 | 120 |
| 1×6 | RE | 1,0 | 1,8 | 9 | 3,08 | 3,69 | 0,431 | 62 | 46 | 155 |
| 1×10 | RE | 1,0 | 1,8 | 10 | 1,83 | 2,19 | 0,399 | 82 | 62 | 190 |
| 1×16 | RM | 1,0 | 1,8 | 11 | 1,15 | 1,38 | 0,371 | 105 | 83 | 260 |
| 1×25 | RM | 1,2 | 1,8 | 13 | 0,727 | 0,870 | 0,35 | 136 | 111 | 360 |
| 1×35 | RM | 1,2 | 1,8 | 14,0 | 0,524 | 0,627 | 0,333 | 163 | 136 | 490 |
| 1×50 | RM | 1,4 | 1,8 | 16,0 | 0,387 | 0,463 | 0,325 | 193 | 166 | 650 |
| 1×70 | RM | 1,4 | 1,8 | 17,0 | 0,268 | 0,321 | 0,309 | 237 | 210 | 860 |
| 1×95 | RM | 1,6 | 1,8 | 19,0 | 0,193 | 0,232 | 0,302 | 284 | 259 | 1150 |
| 1×120 | RM | 1,6 | 1,8 | 21,0 | 0,153 | 0,184 | 0,294 | 323 | 301 | 1400 |
| 1×150 | RM | 1,8 | 1,8 | 23,0 | 0,124 | 0,150 | 0,290 | 363 | 345 | 1700 |
| 1×185 | RM | 2,0 | 1,8 | 25,0 | 0,0991 | 0,121 | 0,287 | 411 | 389 | 2100 |
| 1×240 | RM | 2,2 | 1,8 | 27,0 | 0,0754 | 0,0930 | 0,281 | 477 | 475 | 2650 |
| 1×300 | RM | 2,4 | 1,9 | 30 | 0,0601 | 0,0754 | 0,279 | 537 | 545 | 3300 |
| 1×400 | RM | 2,6 | 2 | 34 | 0,047 | 0,0607 | 0,275 | 612 | 636 | 4200 |
| 1×500 | RM | 2,8 | 2,1 | 38 | 0,0366 | 0,0495 | 0,272 | 689 | 730 | 5300 |
| 2×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 32 | 20 | 210 |
| 2×2,5 | RE | 0,8 | 1,8 | 12 | 7,41 | 8,87 | 0,317 | 42 | 27 | 250 |
| 2×4 | RE | 1,0 | 1,8 | 15 | 4,61 | 5,52 | 0,316 | 54 | 37 | 360 |
| 2×6 | RE | 1,0 | 1,8 | 15 | 3,08 | 3,69 | 0,298 | 68 | 48 | 400 |
| 2×10 | RE | 1,0 | 1,8 | 17 | 1,83 | 2,19 | 0,278 | 90 | 66 | 560 |
| 2×16 | RE | 1,0 | 1,8 | 19 | 1,15 | 1,38 | 0,262 | 116 | 89 | 750 |
| 2×25 | RM | 1,2 | 1,8 | 24 | 0,727 | 0,870 | 0,257 | 150 | 118 | 1150 |
| 3×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 25 | 18 | 230 |
| 3×2,5 | RE | 0,8 | 1,8 | 13 | 7,41 | 8,87 | 0,317 | 34 | 24 | 280 |
| 3×4 | RE | 1,0 | 1,8 | 16 | 4,61 | 5,52 | 0,316 | 44 | 32 | 410 |
| 3×6 | RE | 1,0 | 1,8 | 16 | 3,08 | 3,69 | 0,298 | 55 | 41 | 460 |
| 3×10 | RE | 1,0 | 1,8 | 18 | 1,83 | 2,19 | 0,278 | 75 | 56 | 660 |
| 3×16 | RE | 1,0 | 1,8 | 20 | 1,15 | 1,38 | 0,262 | 98 | 74 | 900 |
| 3×25 | RM | 1,2 | 1,8 | 19,2 | 0,727 | 0,870 | 0,257 | 128 | 100 | 1350 |
| 3×35 | SM | 1,2 | 1,8 | 22,2 | 0,524 | 0,627 | 0,248 | 155 | 122 | 1350 |
| 3×50 | SM | 1,4 | 1,8 | 26,0 | 0,387 | 0,463 | 0,247 | 184 | 149 | 1800 |
| 3×70 | SM | 1,4 | 2,0 | 30,0 | 0,268 | 0,321 | 0,238 | 225 | 188 | 2450 |
| 3×95 | SM | 1,6 | 2,1 | 34,0 | 0,193 | 0,232 | 0,238 | 271 | 232 | 3350 |
| 3×120 | SM | 1,6 | 2,2 | 36,0 | 0,153 | 0,184 | 0,233 | 309 | 268 | 4100 |
| 3×150 | SM | 1,8 | 2,3 | 40,0 | 0,124 | 0,150 | 0,233 | 348 | 308 | 5000 |
| 3×185 | SM | 2,0 | 2,5 | 45,0 | 0,0991 | 0,121 | 0,233 | 394 | 354 | 6250 |
| 3×240 | SM | 2,2 | 2,7 | 51,0 | 0,0754 | 0,0930 | 0,231 | 458 | 419 | 8050 |
| 3×25/16 | RM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,727/1,150 | 0,870 | 0,274 | 128 | 100 | 1500 |
| 3×35/16 | SM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,524/1,150 | 0,627 | 0,261 | 155 | 122 | 1750 |
| 3×50/25 | SM/RM | 1,4/1,2 | 1,9 | 31,0 | 0,387/0,727 | 0,463 | 0,263 | 184 | 149 | 2450 |
| 3×70/35 | SM | 1,4/1,2 | 2,0 | 32,0 | 0,268/0,524 | 0,321 | 0,254 | 225 | 188 | 2900 |
| 3×95/50 | SM | 1,6/1,4 | 2,1 | 37,0 | 0,193/0,387 | 0,232 | 0,253 | 271 | 232 | 3900 |
Кабель силовой установочный NYY
Применение кабеля NYY:
Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.
Напряжение Uo/U:
0.6/1 кB
Тестовое напряжение:
4 кВ
Строение кабеля NYY:
- Медная жила, круглая/секторная, многопроволочная/моножила
- ПВХ изоляция жил
- Внутренняя оболочка
- ПВХ внешняя оболочка, цвет — черный
Цвета жил:
NYY-J — с желто-зеленой защитной жилой NYY-O — без защитной жилы
- 1 жила: NYY-O черная, NYY-J желто-зеленая
- 2 жилы: NYY-O черная, синяя
- 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
- 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
- 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
- 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая
Конфигурация проводников:
согласно VDE 0295
- RE — круглая моножила
- RM — круглый, многопроволочный
- SM — секторный, многопроволочный
Производитель кабеля NYY:
Pirelli
Основные технические характеристики кабеля NYY:
- Диапазон рабочих температур — от -40°С до +70°С;
- Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
- Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
- Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
- Оболочка не содержит свинца;
- Минимальный радиус изгиба примерно 4хD кабеля;
- Устойчив к воздействию УФ лучей;
- Минимальная температура монтажа -5°С;
- Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.
| Количество жил и их сечение | Тип проводника | Толщина изоляции | Толщина оболочки | Внешний диаметр | Сопротивление при 20 °С | Сопротивление при 70 °С | Индуктивность | Допустимая токовая нагрузка в земле | Допустимая токовая нагрузка на воздухе | Общий вес |
| n x кв.мм | мм | мм | мм | Ω/км | Ω/км | mH/км | А | А | кг/км | |
| 1×4 | RE | 1,0 | 1,8 | 9 | 4,61 | 5,52 | 0,459 | 50 | 36 | 120 |
| 1×6 | RE | 1,0 | 1,8 | 9 | 3,08 | 3,69 | 0,431 | 62 | 46 | 155 |
| 1×10 | RE | 1,0 | 1,8 | 10 | 1,83 | 2,19 | 0,399 | 82 | 62 | 190 |
| 1×16 | RM | 1,0 | 1,8 | 11 | 1,15 | 1,38 | 0,371 | 105 | 83 | 260 |
| 1×25 | RM | 1,2 | 1,8 | 13 | 0,727 | 0,870 | 0,35 | 136 | 111 | 360 |
| 1×35 | RM | 1,2 | 1,8 | 14,0 | 0,524 | 0,627 | 0,333 | 163 | 136 | 490 |
| 1×50 | RM | 1,4 | 1,8 | 16,0 | 0,387 | 0,463 | 0,325 | 193 | 166 | 650 |
| 1×70 | RM | 1,4 | 1,8 | 17,0 | 0,268 | 0,321 | 0,309 | 237 | 210 | 860 |
| 1×95 | RM | 1,6 | 1,8 | 19,0 | 0,193 | 0,232 | 0,302 | 284 | 259 | 1150 |
| 1×120 | RM | 1,6 | 1,8 | 21,0 | 0,153 | 0,184 | 0,294 | 323 | 301 | 1400 |
| 1×150 | RM | 1,8 | 1,8 | 23,0 | 0,124 | 0,150 | 0,290 | 363 | 345 | 1700 |
| 1×185 | RM | 2,0 | 1,8 | 25,0 | 0,0991 | 0,121 | 0,287 | 411 | 389 | 2100 |
| 1×240 | RM | 2,2 | 1,8 | 27,0 | 0,0754 | 0,0930 | 0,281 | 477 | 475 | 2650 |
| 1×300 | RM | 2,4 | 1,9 | 30 | 0,0601 | 0,0754 | 0,279 | 537 | 545 | 3300 |
| 1×400 | RM | 2,6 | 2 | 34 | 0,047 | 0,0607 | 0,275 | 612 | 636 | 4200 |
| 1×500 | RM | 2,8 | 2,1 | 38 | 0,0366 | 0,0495 | 0,272 | 689 | 730 | 5300 |
| 2×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 32 | 20 | 210 |
| 2×2,5 | RE | 0,8 | 1,8 | 12 | 7,41 | 8,87 | 0,317 | 42 | 27 | 250 |
| 2×4 | RE | 1,0 | 1,8 | 15 | 4,61 | 5,52 | 0,316 | 54 | 37 | 360 |
| 2×6 | RE | 1,0 | 1,8 | 15 | 3,08 | 3,69 | 0,298 | 68 | 48 | 400 |
| 2×10 | RE | 1,0 | 1,8 | 17 | 1,83 | 2,19 | 0,278 | 90 | 66 | 560 |
| 2×16 | RE | 1,0 | 1,8 | 19 | 1,15 | 1,38 | 0,262 | 116 | 89 | 750 |
| 2×25 | RM | 1,2 | 1,8 | 24 | 0,727 | 0,870 | 0,257 | 150 | 118 | 1150 |
| 3×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 25 | 18 | 230 |
| 3×2,5 | RE | 0,8 | 1,8 | 13 | 7,41 | 8,87 | 0,317 | 34 | 24 | 280 |
| 3×4 | RE | 1,0 | 1,8 | 16 | 4,61 | 5,52 | 0,316 | 44 | 32 | 410 |
| 3×6 | RE | 1,0 | 1,8 | 16 | 3,08 | 3,69 | 0,298 | 55 | 41 | 460 |
| 3×10 | RE | 1,0 | 1,8 | 18 | 1,83 | 2,19 | 0,278 | 75 | 56 | 660 |
| 3×16 | RE | 1,0 | 1,8 | 20 | 1,15 | 1,38 | 0,262 | 98 | 74 | 900 |
| 3×25 | RM | 1,2 | 1,8 | 19,2 | 0,727 | 0,870 | 0,257 | 128 | 100 | 1350 |
| 3×35 | SM | 1,2 | 1,8 | 22,2 | 0,524 | 0,627 | 0,248 | 155 | 122 | 1350 |
| 3×50 | SM | 1,4 | 1,8 | 26,0 | 0,387 | 0,463 | 0,247 | 184 | 149 | 1800 |
| 3×70 | SM | 1,4 | 2,0 | 30,0 | 0,268 | 0,321 | 0,238 | 225 | 188 | 2450 |
| 3×95 | SM | 1,6 | 2,1 | 34,0 | 0,193 | 0,232 | 0,238 | 271 | 232 | 3350 |
| 3×120 | SM | 1,6 | 2,2 | 36,0 | 0,153 | 0,184 | 0,233 | 309 | 268 | 4100 |
| 3×150 | SM | 1,8 | 2,3 | 40,0 | 0,124 | 0,150 | 0,233 | 348 | 308 | 5000 |
| 3×185 | SM | 2,0 | 2,5 | 45,0 | 0,0991 | 0,121 | 0,233 | 394 | 354 | 6250 |
| 3×240 | SM | 2,2 | 2,7 | 51,0 | 0,0754 | 0,0930 | 0,231 | 458 | 419 | 8050 |
| 3×25/16 | RM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,727/1,150 | 0,870 | 0,274 | 128 | 100 | 1500 |
| 3×35/16 | SM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,524/1,150 | 0,627 | 0,261 | 155 | 122 | 1750 |
| 3×50/25 | SM/RM | 1,4/1,2 | 1,9 | 31,0 | 0,387/0,727 | 0,463 | 0,263 | 184 | 149 | 2450 |
| 3×70/35 | SM | 1,4/1,2 | 2,0 | 32,0 | 0,268/0,524 | 0,321 | 0,254 | 225 | 188 | 2900 |
| 3×95/50 | SM | 1,6/1,4 | 2,1 | 37,0 | 0,193/0,387 | 0,232 | 0,253 | 271 | 232 | 3900 |
Особенности подключения электрического оборудования
Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.
Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.
Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг — LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.
Какие провода не подойдут?
Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?
Провод ПВС
Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.
Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.
Для устройства стационарной проводки не подходит, потому что:
- Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
- Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
- Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.
Провода ПВВП, ШВВП
Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.
Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.
Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.
Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.
Выводы
Подведя итоги по сравнению отличительных характеристик ВВГнг и NYM, выделим положительные отличия каждой из марок.
Преимущества ВВГнг:
- диапазон температур эксплуатации более широкий;
- разрешен монтаж на открытом воздухе;
- допускается монтаж под землей с применением защитных материалов;
- не поддерживает горение при групповой прокладке;
- меньше стоимость.
Преимущества NYM:
- долговечность – срок эксплуатации 40 лет;
- простота при разделке и монтаже, благодаря круглому сечению проводника;
- меньше подвержен влиянию влаги, поэтому может прокладываться в подвалах, колодцах и т.п.;
- гибкий и механически прочный благодаря промежуточному заполнителю;
- внешний вид более эстетичный.
Рассмотренные выше параметры помогут определиться при выборе в зависимости от места монтажа.
Как прикрепить плинтуса своими руками? Советы экспертов
NYM проще прокладывать в подготовленные пазы благодаря его пластичности. Для скрытой проводки внутри помещений данный кабель является оптимальным из-за специального изоляционного слоя. NYM мало подвержен впитыванию влаги, что актуально для ванных комнат и кухонь. Для электрификации деревянного дома обязательно проводить монтаж в металлических коробах или металлорукавах.
При открытой прокладке стоит выбрать ВВГнг. Ультрафиолетовое излучение является главным врагом изоляции. Ультрафиолет способствует более быстрому появлению трещин. Марка ВВГнг обладает большей устойчивостью к такому излучению. При пожаре ВВГнг-LS практически не выделяет дым и ядовитые вещества.
В случае, когда технические параметры не играют решающую роль, на вопрос «какой кабель выбрать?» стоит ответить — это ВВГнг. Так как он является золотой серединой в соотношении цена-качество. Данная марка кабельной продукции будет стоить дешевле на 10-15%.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Минусы и плюсы Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг А -LS. Спрашивайте, я на связи!
