Перегрузка: гудит автомат в щитке
Если же стабилизатор напряжения в электрощитке выбило и выбивает часто и приблизительно в одно и то же время, с большой вероятностью можно говорить о том, что причина выключения в поломке электрического прибора, электроплиты, микроволновки, утюга, холодильника и т.п. Например, если вы заметили, что автомат срабатывает при включении стиралки или же нагревателя воды, выключите эту технику, чтобы посмотреть и понять, как поведет себя устройство без электрических приборов. Отключения нет? Необходимо искать проблему в одном из включенных приборов.
Качественный вводной автомат работает полностью без звука.
Если АВ постоянно трещит, гудит, жужжит, выключается, существует 3 причины:
- Неправильно выбранная мощность;
- Плохого качества автовыключатель;
- Недобросовестный производитель.
Хороший автомат обойдется не дешево. У хорошей модели корпус сделан из полиамида, устойчивого к механическим повреждениям, и элементы внутри включают в себя дорогостоящие сплавы. Нередко, для того, чтобы сократить цену прибора, изготовители прибегают к применению наиболее дешёвых, но наименее качественных материалов при создании продукции.
Ремонт надо осуществлять в сервисном центре. Оперативно найти поломанную технику можно путем исключения. Отключите все вилки из розеток и по очереди подключайте. На электроприборе, который коротит при включении, выбьет автомат под перенагрузкой. Розетка тоже может быть неисправна. Если же все приборы отключены от электросети, а АВ вышибает, то причиной может быть неисправная электропроводка.
Дифференциальный автомат
Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.
Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.
Причины срабатывания
Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.
Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

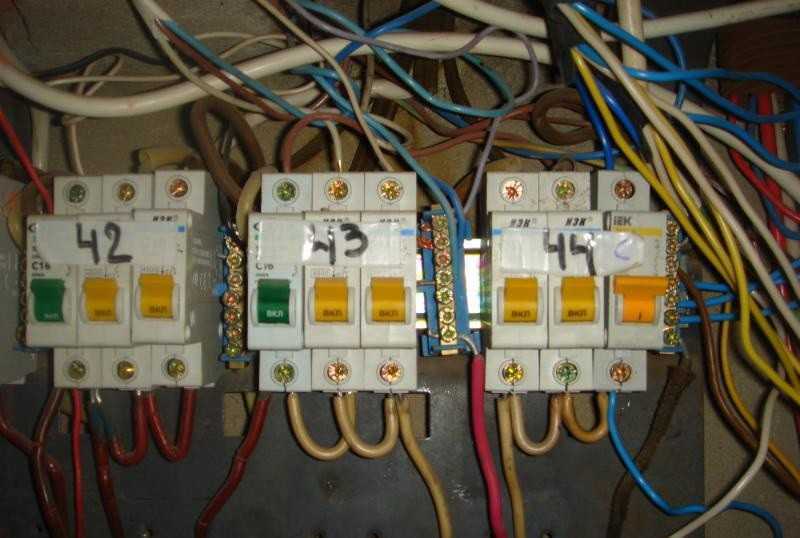

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен
Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.
Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:
- Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
- Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
- Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
- Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
- Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
- Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.
Способы обнаружения места утечки
Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.
Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок
Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов
После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.
Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.
Перегрузка сети
Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя. Когда мы рассматривали технические характеристики автоматов, то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т.д. Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме. Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.
Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла перегрузка. Второй – заменить автомат на 25-амперный. Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм2). Третий, самый надежный – заменить электропроводку в доме на новую, которая будет способна выдержать мощную бытовую технику.
Доходчиво объясняется причина, по которой автомат выбивает, на видео:
Что делать, если происходит срабатывание АВ под нагрузкой?
Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия. Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.»
Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».
Основные понятия
Водонагреватели электрического типа представляют собой устройства, в которых энергия тока превращается в тепловую, а затем передается воде. Условно такие устройства можно разделить на 2 группы:
- Проточные. Вода нагревается в них, проходя сквозь специальные системы с теплыми пластинами или трубами, которые мгновенно отдают ей тепло. Нагреватели проточного типа отличаются большой мощностью.
- Накопительные. К ним относится обычный бойлер с ТЭНом, который последовательно греет воду внутри бака.
Принцип его работы можно описать таким образом:
- Устройство устанавливается непосредственно перед самим нагревателем. Сквозь него проходит весь ток, который и питает механизм.
- Если внутри нагревателя произошла утечка тока, тогда УЗО улавливает ее, после чего срабатывает отключение всей системы. Его работа обеспечивается с помощью специальных датчиков и переключателей.
Следует отметить, что УЗО по принципу работы напоминает автомат, но технически не является им. Оно улавливает даже небольшие колебания тока, которые автоматы не способны проанализировать.
Сегодня подобные механизмы не всегда обеспечивают оптимальный уровень безопасности, поэтому водонагреватель также дополнительно должен оснащаться заземлением. Не следует путать УЗО с дифавтоматом, так как это две разные конструкции. Первый механизм способен улавливать только утечки тока, а второй является более универсальным: дифавтомат также реагирует на короткие замыкания, перегрузки и другие подобные проблемы, при этом «вышибает» электричество.
Устраняем неполадки в сети
Предварительно выяснив, почему срабатывает УЗО, становится легче конкретизировать неполадку. Так, если дело в некачественном монтаже, то следует разобрать всю линию и вновь подключить все фазы, руководствуясь специальной схеме. В случаях, когда УЗО сработало и не включается обратно даже при опущенных автоматах, придется полностью заменить защитное оборудование.
Поиск “виновника” может проходить двумя способами:
Визуально осмотреть каждое устройство, попытаться выявить признаки неисправности (неработоспособность, обугленные провода, повреждение корпуса, шнура или вилки, неприятный исходящий запах).
Поочередно подключать к сети каждый агрегат, наблюдая за реакцией УЗО, которое вновь сработает при подключении неисправного прибора.
Причина, почему УЗО срабатывает без нагрузки – это неисправная проводка. Такой исход самый трудоемкий и энергозатратный по устранению возможной неполадки. Перед тем, как полностью менять линию на новую, попробуйте сделать следующее:
- Провести тщательный осмотр всех розеток, выключателей, распределительных коробок и щитка на предмет отхождения “нуля”, оголения жилы и попадания влаги.
- Проверить, не является ли виновником срабатывания верхний свет.
УЗО – это гарантия нашей безопасности, поэтому при его срабатывании необходимо провести ревизию всей электропроводки, а при выявлении неполадки сразу устранить ее во избежание повторения.
Как продлить жизнь автоматическому выключателю
Запомните два совета:
- Не перегружайте защищаемую линию током выше номинального.
- Не выключайте автомат под нагрузкой.
Если с первым советом всё понятно, то второй немного сложнее. Когда через контакты протекает ток и вы собираетесь их разъединить возникает дуга. Это происходит по причине истинности законов коммутации: “Ток в индуктивности не может прекратится моментально”.
Даже если нагрузка активная, например обогреватель, кабеля имеют свою паразитную индуктивность. Еще более опасно размыкать автоматический выключатель, если к нему подключена нагрузка типа электродвигателей или осветительных сетей с большим количеством дросселей (ДРЛ, ДНат, ЛЛ) — индуктивность еще большая, дуга тоже. Отсюда дефекты контактов, их обугливание, ускоренный износ и залипание.
Мы ознакомились с тем, какой дефект чем вызван. Автоматические выключатели служат довольно долго, если работают в пределах номинальных условий. Ремонту современные автоматы не подлежат, поэтому мы не рекомендуем разбирать их, лучше замените, на качественный аналог, например Moeller или ABB. Для бытовых приборов и активной нагрузки используйте автоматы с буквой B, для подключения нагрузки со значительными пусковыми токами (двигателя) лучше подойдут аппараты с буквой D, а цифра после буквы обозначает величину допустимого тока. Не допускайте подключения окисленных проводов и всегда затягивайте клеммы. Придерживаясь данных советов, неисправности автоматических выключателей буду возникать гораздо реже, и вам не придется беспокоиться за безопасность эксплуатации проводки в квартире либо доме.
Напоследок рекомендуем просмотреть полезное видео по теме:
Наверняка вы не знаете:
Источник
Причины поломки в стиральной машинке
Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.
Здесь вариантов повреждения гораздо больше:
замыкание или пробой ТЭНа
дефект вилки или кабеля в самой машинке
Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.
Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.
повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)
неисправность сетевого фильтра или платы управления
Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.
Опять же все можно выявить без приборов. Как это сделать?
Отсечка происходит по непонятным причинам
Регулярное срабатывание автомата защиты может происходить из-за поломки теплового выключателя или перепада напряжения в сети.
Последний фактор от вас не зависит, и повлиять на него вы не можете, кроме как установить перед автоматом стабилизирующее устройство.
Срабатывание теплового прерывателя говорит о долговременном, но небольшом превышении напряжения.
Зачастую, это показатель неправильной эксплуатации, а не поломки. Необходимо получить информацию о его допустимой токовой нагрузке, она указана на лицевой панели.
Затем сделать расчёт общей величины потребляемого токавсеми приборами, запитанными от автомата. Если на табличке токовый номинал не указан, должно быть указано значение мощности. Тогда поделите количество ватт на 220 вольт и получите величину ампер.
Если значение выше номинала выключателя – он будет отключаться.
Если слышен гул или треск – автомат работает с перегрузкой.
Если сила тока автомата защиты рассчитана правильно, причина в другом месте.
В результате перегрева тепловой выключатель срабатывает и разрывает цепь. Причиной перегрева могут быть обгоревшие контакты или слабо затянутые клеммы проводов.
Что одно, что другое увеличивает сопротивление в контактном соединении и приводит перегреву в закрытом корпусе, поскольку выхода тепла нет. Контакт теплового разъединителя плавно греется, что неизбежно вызовет его размыкание.
Что рекомендуется сделать:
- убедиться, что провода затянуты надёжно;
- если затяжка слабая, провода нужно извлечь, зачистить концы и хорошо затянуть;
- подгоревшие контакты, не разбирая автомат, очистить не удастся. Эту проблему лучше не исправлять, а поставить новый автомат.
Разобрать его конечно можно, рассверлив заклёпки и вскрыв корпус, но не нужно. Есть большая вероятность допустить ошибки при сборке, что, в конечном итоге, приведёт к выбраковке устройства и покупке нового.
Перегрев случается и от стоящих вблизи с автоматом тепловых источников, возможно, греются какие-либо приборы в щите.
Выбило пробки куда звонить
Нередко у жильцов, которые проживают в доме достаточно долго, имеются свои ключи. При этом, после экстренного обесточивания квартиры, щиток необходимо закрыть.
Это позволит обезопасить любопытных детей и взрослых жителей дома от травм.В квартирном щитке может располагаться несколько групп выключателей. Одна группа может отвечать за свет в комнатах, другая – за ток в розетках.
Для того, чтобы обесточить квартиру в этом случае, необходимо будет перевести в нижнее положение все тумблеры автомата или найти общий рубильник, к которому подведены фаза и ноль. Именно этот рубильник отвечает за ввод электрики в квартиру.
Располагается такой рубильник под вашей группой в электрическом щитке.В случае неудовлетворительного состояния дома потребителя, процент возникновения аварийных ситуаций и несчастных случаев резко возрастает, поэтому представитель жилищной инспекции принимает решение о прекращении подачи электроэнергии в аварийное помещение.
Куда звонить если выбило пробки в квартире. Что делать, если в доме пропало электричество
Следующий шаг — проверить пробки или автоматы защиты электрической сети (автоматический выключатель, в просторечии автомат) на щите.
Справиться с этим сможет каждый. Автоматические выключатели предназначены для защиты цепей от перегрузок.
При нестабильной подаче электроэнергии, превышении нормы расхода, коротком замыкании пробки или автомат «выбивает». При наличии: любых повреждений на кабелях ЛЭП (линии электропередач), а также проводки в доме или на территории, запаха гари и плавления пластика, появлении дыма, обугливании проводов нельзя пытаться самостоятельно устранить проблему, включать выбитые пробки или автоматы!
Следует обратиться к профессиональному электрику в случае возникновения проблемы в доме или вызвать службу обслуживающую ЛЭП.
3 Устраняем причины частого отключения АВ – что и как делать

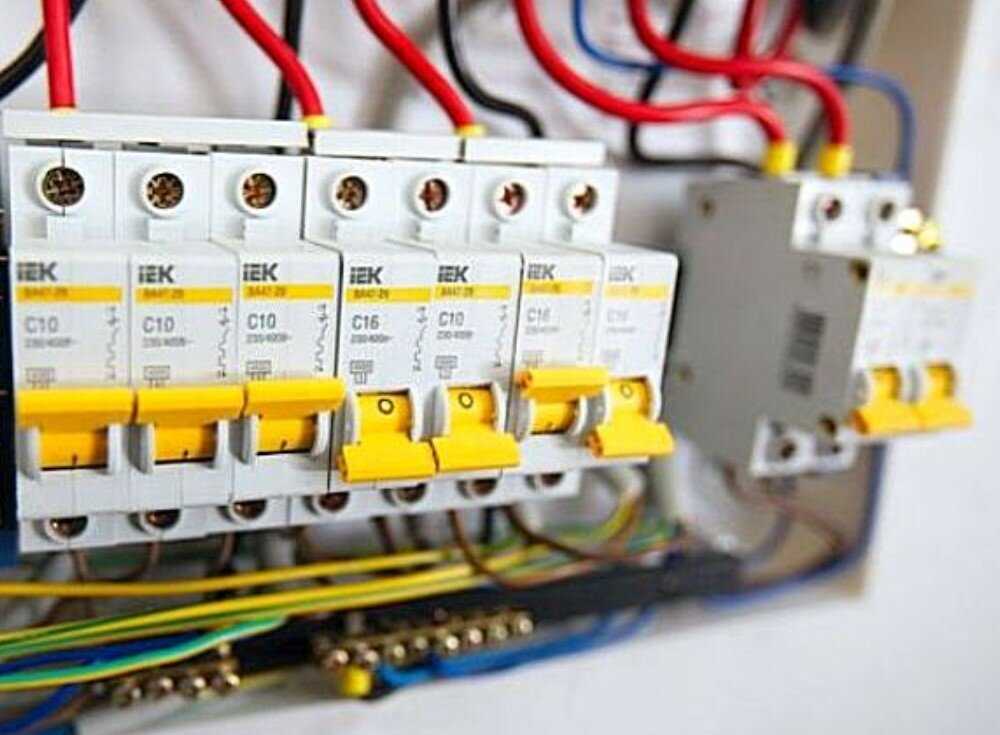

Если пропал свет, не работают розетки, идем к щитку и смотрим на автоматические выключатели. Чаще всего придется просто включить автомат. Современные АВ при срабатывании отправляют ручку включения вниз. Чтобы включить питание, поднимаем ее вверх. Во многих домах еще встречаются автоматы старого советского образца, у которых при срабатывании ручка находится в верхнем положении. Если АВ в щитке много, найти сработавший трудно. По очереди выключаем и включаем все автоматы.
Чтобы включить питание в современных АВ нужно поднять ручку включения вверх
Если сеть перегружена, она будет отключаться автоматом, но не постоянно, а через некоторый временной промежуток, необходимый для срабатывания защиты. Реже всего случается перегрузка цепей освещения. Обычно их защищает один автоматический выключатель на 10 А, этого в большинстве случаев достаточно. Но если установлено много дополнительных светильников, особенно галогеновых или с применением ламп накаливания, ставим отдельный автомат для освещения.
Гораздо чаще встречается перегрузка сети от бытовых электроприборов. Если включить потребителей на 20 А, а номинальный ток срабатывания автомата – 16 А, цепь, конечно, разорвется. Чтобы появилось полное убеждение, что автомат срабатывает от перегрузки, подсчитываем общее потребление тока электроприборами. Особенно хорошо это сделать в момент отключения электричества защитным устройством. Суммируем мощность всех включенных приборов, это число делим на напряжение сети (220 В), получаем силу тока в Амперах.
Сравниваем нагрузку сети с номиналом автоматического выключателя. В случае значительного превышения нагрузки тока от номинального автомата используем одновременно меньшее количество бытовых приборов. Если в доме старая алюминиевая проводка с малым сечением, устанавливаем дополнительное устройство – приоритетное реле тока, которое принудительно отключит неприоритетный прибор. Амперметр и вольтметр в щитке позволят визуально контролировать нагрузку и напряжение.
Плохой контакт возникает при некачественном соединении, может быть в любом месте – от ввода на автомат, распределительных коробок до светильников и розеток. Слабо подтянутые контакты затягиваем, если они не успели подгореть, оплавленный автоматический выключатель меняем на аналогичный. Контакты розеток со временем ослабевают, подгорают. Смотря по степени повреждения, поджимаем контакты или меняем розетку. Осматриваем систему освещения – выключатели, светильники и устраняем неполадки аналогичным способом, что и в розетках. В последнюю очередь смотрим контакты в распределительных коробках, устраняем проблемы.
Бытовая техника может иметь различные неисправности, способные вызвать срабатывание защитного автомата. Если это происходит с определенной закономерностью, большая вероятность именно такой причины. Замечаем, при включении какой техники срабатывает автомат, отключаем ее и смотрим, как ведет себя АВ без этого прибора. Если отключения не происходит, ищем неисправность в бытовой технике или сдаем в ремонт.
При коротком замыкании нужно проверить выключатели и розетки
При коротком замыкании, если выбило пробки, делаем осмотр выключателей и розеток, проверяем, как подключены жилы к клеммам, подтягиваем винты, если провода настолько слабо затянуты, что могут соприкасаться и коротить. Дальше переходим к распределительным коробкам, проверяем, нет ли оголенных проводов, способных при касании вызвать короткое замыкание. Затем проверяем качество соединений в светильниках, люстрах. Последней проверяем проводку, которая в большинстве скрыта в стене. Для обнаружения КЗ пользуемся тестером или вызываем электрика, имеющего тепловизор или другие приборы, способные обнаружить короткое замыкание в скрытой проводке.
Другие причины отключения сети автоматом случаются довольно редко. Перегорела лампочка накаливания, АВ разорвал цепь. Ничего страшного нет, просто возникла кратковременная перегрузка, автомат среагировал. Иногда выбивает при включении стабилизатора, если он при запуске создает ток, выше номинального в автомате. Если отключение происходит при включении освещения, проверяем светильники мультиметром. После затопления квартиры случается, что расклеивается изоляция, происходит короткое замыкание. Обязательно после подтопления проверяем всю проводку.
Выбивает автомат в квартире причины
Наиболее частой причиной срабатывания автомата считается выполнение им своей основной функции — защиты электропроводки от перегрузок. Каждая модель отличается собственным расцепления, начиная от 6 ампер и выше. При одновременном включении нескольких мощных приборов, происходит превышение уставки тока и срабатывание защитного устройства. Чаще всего перегрузку вызывает стиральная машина, водонагреватель и другая бытовая техника.
Данную проблему вполне можно решить различными способами. В первую очередь следует не допускать одновременного включения мощного оборудования. При наличии качественной проводки с медными жилами и сечением не менее 2,5 мм2 допускается установка более мощного автомата.
В некоторых случаях, когда выбивает автомат причины могут быть связаны с неисправной бытовой техникой. Поэтому автомат начинает выбивать при ее включении в одно и то же время. При наличии серьезной поломки отрицательное влияние могут оказать даже такие приборы, как чайник или компьютер. Чтобы проверить этот факт, следует поочередно отключить все приборы и посмотреть, как поведет себя автоматический выключатель. Если он работает нормально, значит причина заключается в одном из бытовых устройств, при включении которого произойдет срабатывание.
Довольно распространенной причиной считается короткое замыкание проводки. В каком-либо месте фаза соприкасается с нулем и автомат выполняет вторую функцию — защищает от короткого замыкания путем срабатывания.
Установить почему выбивает автомат можно простым способом. Все приборы должны быть отключены, и если автомат все равно срабатывает, значит неисправна проводка. Начинать проверку рекомендуется с розеток и выключателей, после них проверяются распределительные коробки, светильники и уже в самом конце выполняется проверка проводов. Обычно наличие короткого замыкания определяется с помощью . Однако в особо сложных случаях рекомендуется способного точно и быстро обнаружить неисправность.
Иногда незапланированные срабатывания происходят из-за низкого качества самого автомата. Неисправность можно выявить путем замены прибора новым устройством. В большинстве случаев это позволяет эффективно решить данную проблему.
