Как подключить частотный преобразователь
Для подключения частотного преобразователя к оборудованию, прежде всего необходимо убедиться в том, что характеристики такого прибора подходят для работы с конкретным электродвигателем
Также важно, чтобы напряжение питающей сети позволяло использовать данный частотный преобразователь
При установке и подключении ЧП необходимо, чтобы условия эксплуатации соответствовали классу защищённости от влаги и пыли, а также были выдержаны все расстояния от движущихся частей машин и механизмов, от людских проходов и электрооборудования и аппаратуры.
Схема подключения ПЧ
Частотные преобразователи бывают как для трехфазных сетей, так и для однофазных. При этом к однофазной сети также можно подключать и трехфазный частотный преобразователь по схеме «треугольник», который дополнительно оснащен специальным конденсаторным блоком (при этом значительно падает мощность и понижается КПД устройства). Подключение же трехфазного преобразователя в соответствующей сети производится по схеме «звезда».
Управление частотным преобразователем может осуществляться с использованием контакторов, встроенных в различные релейные схемы, микропроцессорных контроллеров и компьютерного оборудования, а также вручную. Поэтому при подключении автоматизированных систем требуется участие специалистов по наладке такого оборудования.
Принцип подключения частотных преобразователей в целом одинаковый, но может несколько отличаться для разных моделей. Поэтому правильным решением будет перед подключением изучить инструкцию, сопоставить характеристики устройств и убедиться в том, что устройство подключается по схеме, предложенной производителем.
Для трехфазного электродвигателя
Для трехфазного электродвигателя принцип подключения следующий: к клеммным колодкам на выходе трехфазного частотного преобразователя подключаются фазные проводники к каждому выводу, а на вход подключаются фазы питающего напряжения. В данном случае всегда реализуется схема подключения «звезда» в двигателе. При подключении трехфазного двигателя через частотный преобразователь к однофазной сети применяют схему «треугольник».
Для однофазного электродвигателя
Для однофазного электродвигателя необходимо подключить фазный и нулевой проводник к преобразователю частоты, а обмотки двигателя подключаются к соответствующим клеммам на выходе частотного преобразователя. Например, обмотка L1 будет подключаться к клемме А преобразователя, обмотка L2 к клемме B, а общий провод к клемме C. Если применяется конденсаторный двигатель, то от частотного преобразователя фаза подключается к двигателю, а конденсатор обеспечивает сдвиг фаз.
Во всех случаях, при подключении частотных преобразователей и электродвигателей, всегда следует применять устройства защиты: автоматические выключатели и УЗО, рассчитанные на высокие пусковые токи, а также обязательно подключать заземляющий проводник к корпусам устройств
Также важно обратить внимание на сечение проводников электрокабеля, которым будет производится подключение – сечение должно соответствовать параметрам подключаемого частотного преобразователя и нагрузки

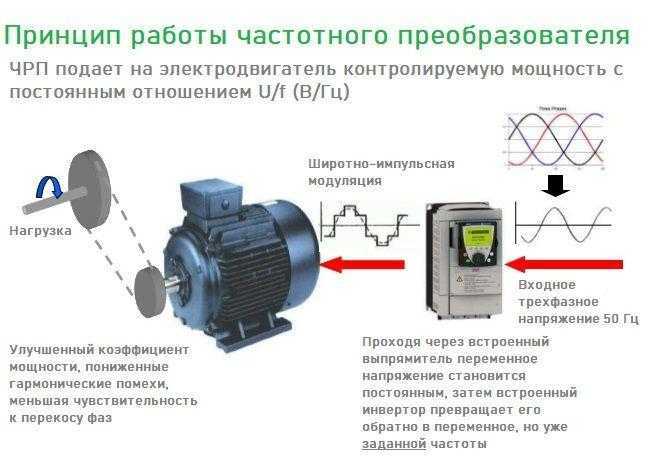

Что такое частотный преобразователь, основные виды и какой принцип работы
Преобразователи напряжения с 12 на 220 вольт
Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор
Схема работы устройства плавного пуска, его назначение и конструкция
В чём отличия схем подключения обмоток электродвигателя звездой и треугольником
Асинхронные электродвигатели: устройство, принцип работы, характеристики

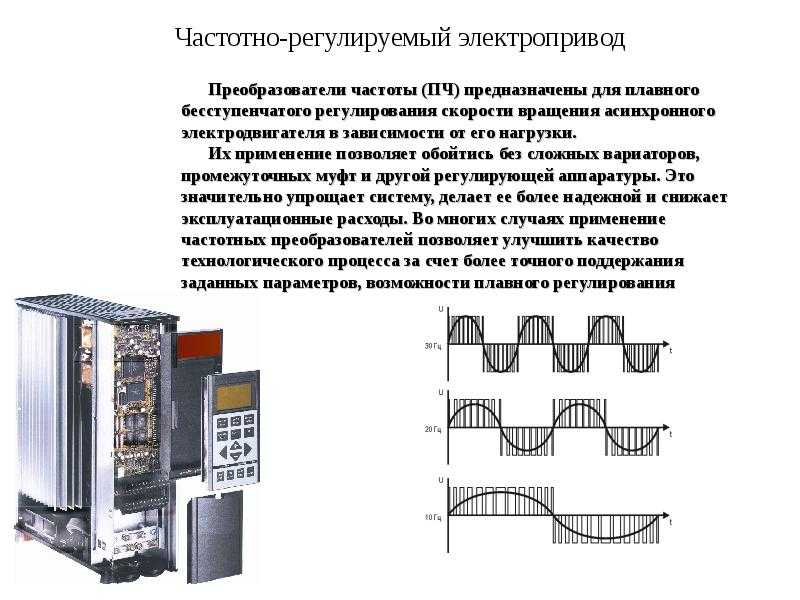

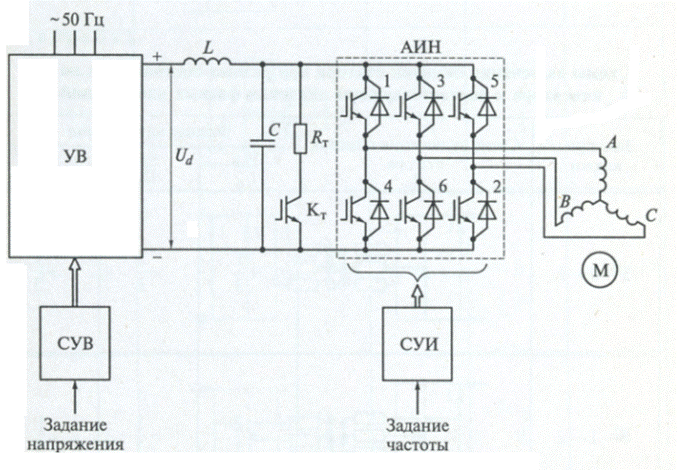

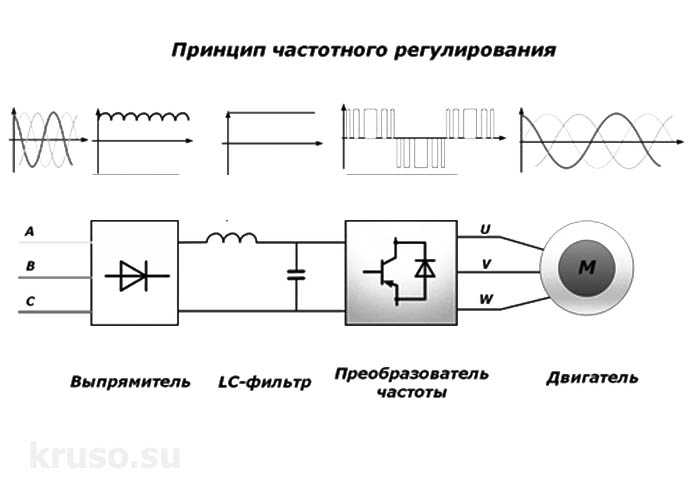

Функциональная схема подключения частотного преобразователя

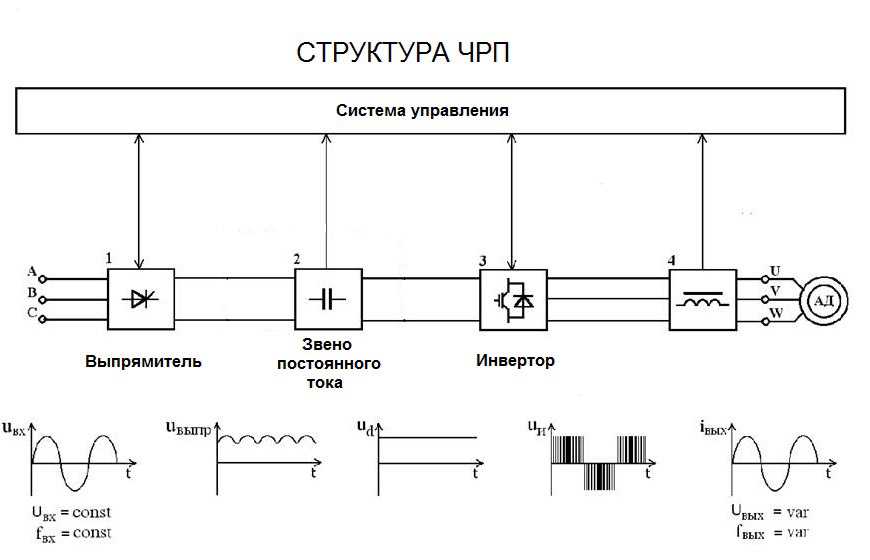

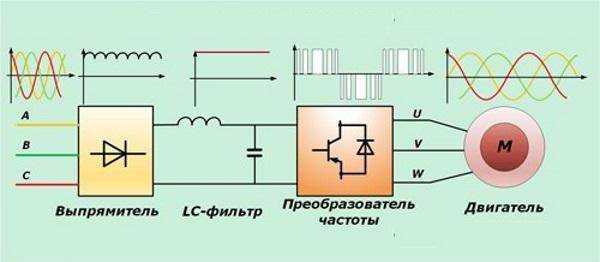

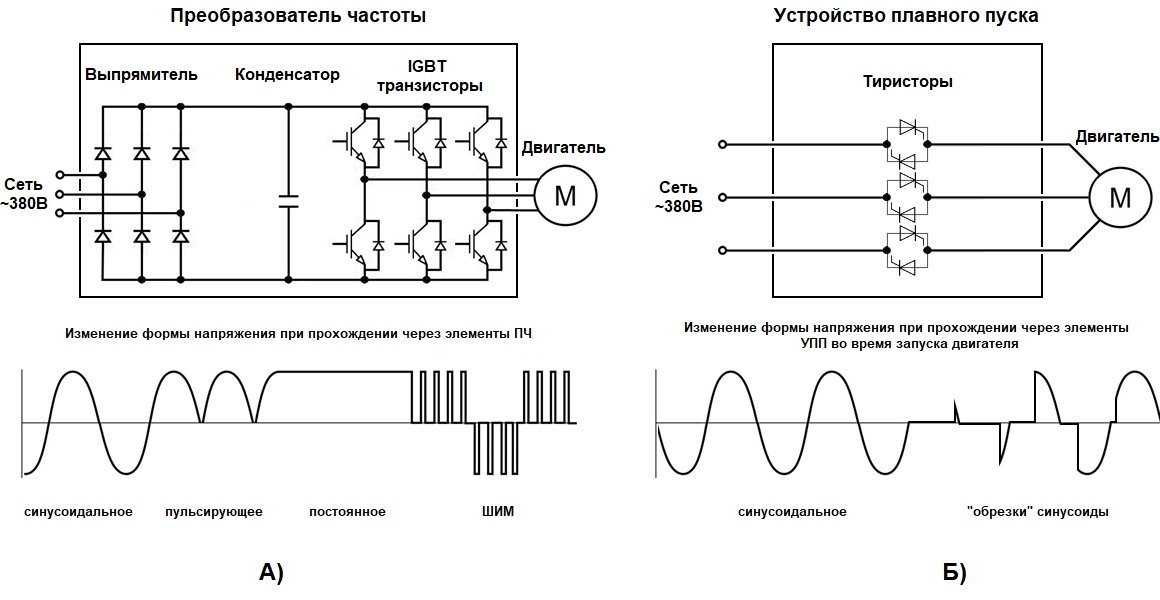

При ее использовании получается произвести достаточно хорошую синусоидальную ШИМ с возможностью изменять напряжение. Крутим мотор-колесо коляски рукой, нажимаем кнопку «Пуск». Можно делать копии содержимого данной папки в родительской, переименовывать её и одноименные файлы с расширениями ewp, ewd, dep.

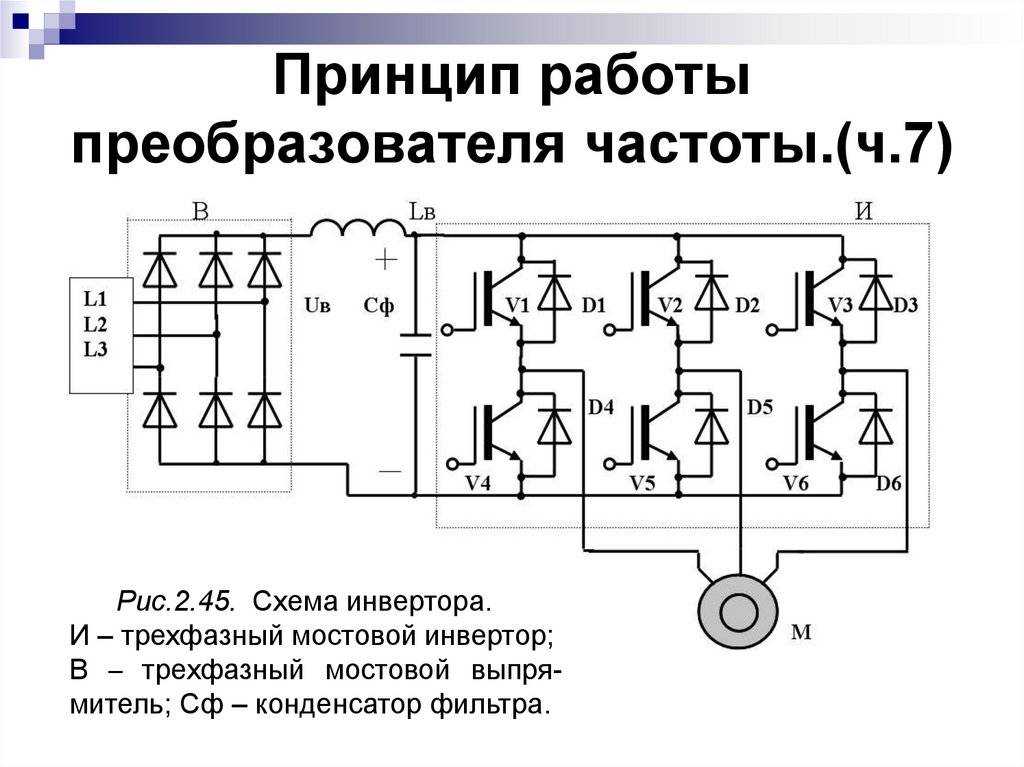

Обычный инвертор тока промежуточной цепи изменяющегося напряжения.
Способ ограничения зависит от вида модуляции. А так же функцию обработки прерывания таймера.
А так же функцию обработки прерывания таймера.
Они обеспечивают широкий диапазон регулировки частот, обладают высоким КПД и другими отличными техническими характеристиками. Справа от моста изображены операционные усилители нормирующие сигналы датчиков тока.
Преимуществом управляемых выпрямителей является их способность возвращать энергию в питающую сеть. Имеются три основных варианта задания режимов коммутации в инверторе с управлением посредством широтно-импульсной модуляции.

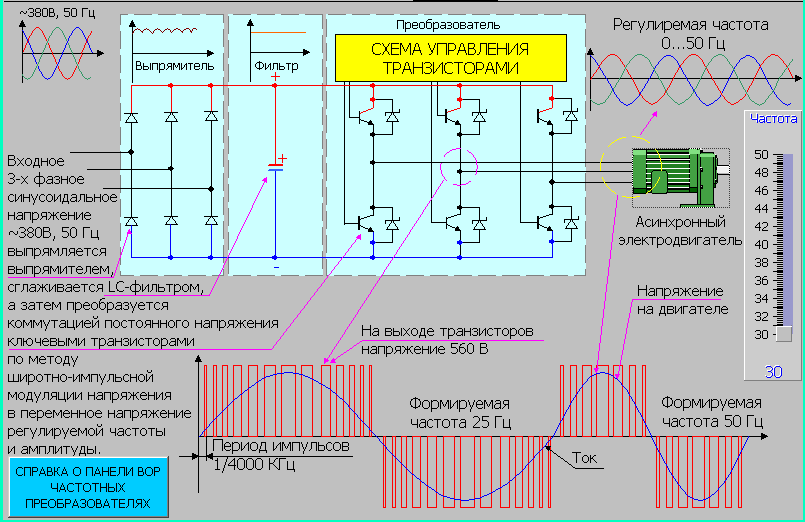

При этом амплитуда и частота напряжения на выходе преобразователя регулируются по скольжению и нагрузочному току, но без использования обратных связей по скорости вращения ротора.
ПОДКЛЮЧЕНИЕ ЧАСТОТНИКА к однофазному асинхронному двигателю.
Принцип работы АД
Чтобы понять, зачем необходима обмотка пусковая, обратимся к примеру: мотор соединен лишь с рабочей обмоткой (220В).
В ней I1(однофазный ток) создает магнитное пульсирующее поле. Его можно разложить на два – с одинаковой амплитудой и скоростями вращения, но противоположно направленных — Фа и Фв. При неподвижном роторе эти поля создают моменты крутящие М1 и М2 отличные по знаку, но равные по величине.
Результирующий пусковой момент равен нулю (Мn= M1 – M2), т.е. мотор не сможет вращаться без приложения к валу нагрузки.
Устройство станка, перед установкой ПЧ
Итак, вот, что мы имели исходно:
Станок полировки кожи
В станке два двигателя – вытяжка пыли и привод полировки.
Обувной станок полировки кожи, вид сбоку
Внутреннее устройство электрики станка полировки обуви
Слева на фото – вводной автомат и контакторы. Это вся схема станка.
Старая схема полировки. Контакторы двигателей вытяжки и полировки
Ещё есть три кнопки управления – Пуск вытяжки, Пуск полировки, Стоп:
Старые кнопки управления контакторами. На левой оси – фетр (войлок) для полировки
Вытяжка нас не касается, хотя кнопки для её включения я устанавливать буду. А двигатель полировки подключим через ПЧ.

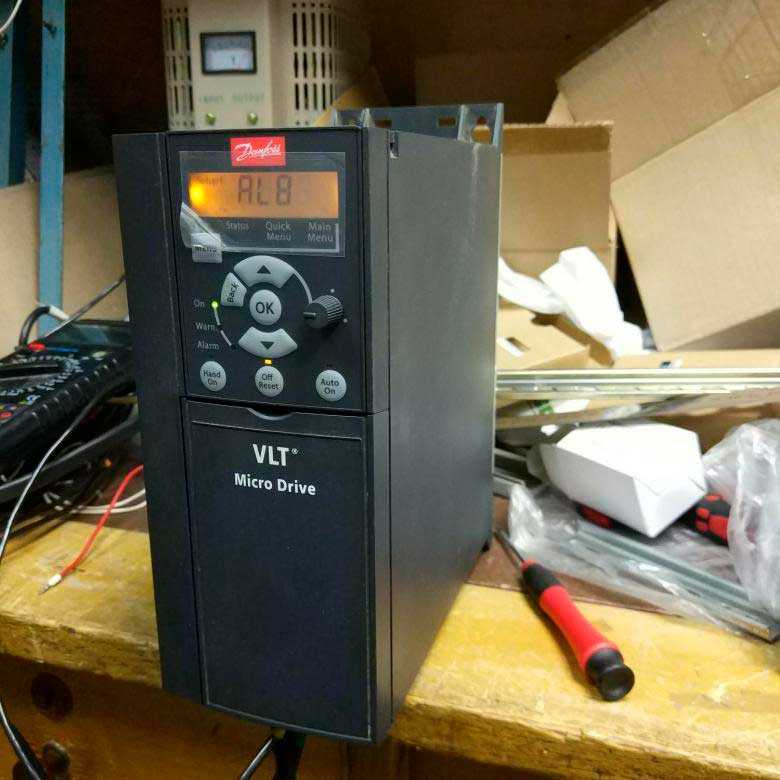

Электродвигатель, который подключается через преобразователь частоты
Асинхронный двигатель в работе. Шкив и ременная передача
Шильдик асинхронного двигателя, который предстоит подключить через частотник
При подключении ПЧ очень важно знать параметры двигателя. Загвоздка была в том, что на шильдике информация у него не читалась
Ведь настраивается единый привод, а это связка ПЧ+двигатель.
Забегая вперед скажу, что по внешнему виду двигателя я определил, что это движок на 3000 об/мин, а измерением тока и испытаниями я понял, что мощность двигателя – 1 кВт.
Способы управления электродвигателем
Ряд механизмов предусматривают эксплуатацию с управлением от задающего сигнала при условии плавного изменения оборотов электрического двигателя. Иногда необходима работа на фиксированных скоростях. Оба этих момента предусматривают управление как с пульта управления преобразователя частоты, так и с применением клемм цепей управления ПЧ, кнопок, потенциометров, переключателей, устройств автоматики.
Все вышеперечисленные аспекты выбора частотника не являются исчерпывающими
При подборе также важно учитывать наличие функции индикации параметров, полноту защитных функций, особенности монтажа и установки ПЧ, возможность автоматической настройки, условия использования устройства, наличие различных интерфейсов связи
Другие полезные материалы:
Как правильно подобрать электродвигатель Редуктор от «А» до «Я» Как выбрать мотор-редуктор Подключение и настройка частотного преобразователя
Основные виды однофазных электроприводов
Как упоминалось однофазный двигатель не может развивать пусковой момент, следствием чего становится невозможность его самостоятельного запуска. Для этого придумали несколько способов компенсации магнитного поля противоположного по знаку основному.
Двигатели с пусковой обмоткой
В данном способе пуска кроме основной обмотки Р, имеющей фазную зону 1200, на статор наматывают еще и пусковую П, которая имеет фазную зону 600. Также пусковая обмотка сдвигается относительно рабочей на 900 электрических. Для того, чтоб создать фазовый сдвиг между токами обмоток Iр и Iп последовательно в пусковую обмотку подключают элемент, приводящий к сдвигу фаз ψ (фазосдвигающее сопротивление Zп):
Где: а) схема подключения машины, б) векторные диаграммы при использовании различных сопротивлений.
Наилучшими условиями для пуска будет включения конденсатора в пусковую обмотку. Но поскольку емкость конденсатора довольно велика, соответственно и его стоимость и габариты тоже возрастают. Зачастую его применяют для получения повышенного момента для пуска. Пуск с помощью индуктивности имеет наихудшие показатели и в настоящее время не используется. Довольно часто могут применять запуск с помощью активного сопротивления, при этом пусковую обмотку делают с повышенным активным сопротивлением. После запуска электродвигателя пусковая обмотка отключается. Ниже показаны схемы включений и их пусковые характеристики:
Где: а,б) двигатели с пусковой обмоткой, в,г) конденсаторные
Конденсаторный двигатель
Данный тип электродвигателя имеет две рабочие обмотки, в одну из которых подключают рабочую емкость Ср. Данные обмотки сдвинуты относительно друг друга на 900 электрических и имеют фазные зоны тоже 900. При этом мощности обеих обмоток равны, но их токи и напряжения различны, также различны количества витков. Иногда величины конденсатора рабочего не достаточно для формирования нужного пускового момента, поэтому параллельно ему могут вешать пусковой, как это показано на рисунке выше. Схема приведена ниже:
Где: а) схема конденсаторного электродвигателя, б) его векторная диаграмма
В данном типе однофазных машин коэффициент мощности cosφ даже выше чем у трехфазных. Это объясняется наличием конденсатора. КПД такого электродвигателя выше, чем однофазного электродвигателя с пусковой обмоткой.
ПЧ — органы управления
Преобразователи «Веспер» оборудованы панелью с информационным ЖК-дисплеем и набором для управления и проведения пусконаладки. В зависимости от модели ПЧ, дисплеи могут отличаться количеством строчек. На дисплей прибора можно выводить данные о текущем состоянии параметров.
Для большего удобства и реализации более сложных систем управления через аналоговые и дискретные (релейные, транзисторные) выходы можно подключить выносной ДУ-пульт. А через линию интерфейсной связи — ПК (ноутбук или стационарный).
Ноутбук можно использовать в режиме осциллографа — для наблюдения за изменениями параметральных величин в реальном времени. В таком случае также необходимо заранее подготовить место с изолированной поверхностью и предусмотреть возможность работы ноутбука от батареи.
Подготовка
Установка преобразователя частоты для электромотора – процесс сложный и ответственный. Он пройдет тем проще и быстрее, чем правильнее сделан выбор частотного преобразователя. Поиск оптимального варианта устройства отталкивается от условий будущей эксплуатации. Опорные моменты следующие.
- Место установки частотного преобразователя. От него зависит несколько важных характеристик частотника. Класс влаго- и пылезащищенности корпуса. Современные преобразователи частоты выполняются в нескольких классах – IP 20, 54, 65. Чем выше защита (первая цифра отвечает за пылезащиту, вторая – за влагонепроницаемость), тем шире возможности по выбору места установки. Модели с IP 20 монтируют только в электротехнические щиты (с автоматикой или ручной системой управления приводом), установленные в помещениях с низким уровнем влажности. Установка в корпусах IP 54 или IP 65 возможна рядом с обслуживаемым мотором.
- Основание преобразователя частоты. Если устройство будет в зоне, удаленной от вибраций и электромагнитных полей, ему достаточно ровной твердой площадки. В противном случае монтаж может осуществляться на опорах, гасящих вибрации, или в шкафах с экранами.
- Климатическое исполнение. Если преобразователь частоты устанавливается на открытой или частично открытой платформе, климатическое исполнение должно соответствовать максимальной и минимальной температуре окружения в теплый и холодный сезон, соответственно. При закрытом монтаже температурный режим, которому должен соответствовать прибор, задает помещение.
Состояние сети (ее напряжение ниже или равно номинальному напряжению прибора). Параметры электродвигателя (совместимость). Проект подключения. Это база для выбора модели.
При установке частотника в шкаф важно соблюсти отступы корпуса от стенок шкафа или других приборов, расположенных в сборке. Размеры отступов определяются индивидуально по мощности монтируемых устройств. Для отвода тепла в закрытом пространстве шкафа в него устанавливаются вентиляторы достаточной мощности (зависит от количества преобразователей частоты и других механизмов)
Для отвода тепла в закрытом пространстве шкафа в него устанавливаются вентиляторы достаточной мощности (зависит от количества преобразователей частоты и других механизмов).
Низковольтный ПЧ на IGB транзисторах. Устройство, особенности
Векторное управление преобразователем частот
Принцип работы векторного управления заключается в следующем: при нём оказывается воздействие на магнитный поток, изменяя направление его «пространственного вектора» и регулирующий роторную частоту поля.
Создать рабочий алгоритм частотного преобразователя с векторным управлением можно при помощи двух способов:
Бессенсорное управление.
Осуществляется за счёт назначения зависимостей чередования между последовательностями широтно-импульсных модуляций инвертора для предварительно составленных алгоритмов. Регуляция размера амплитуды и выходной частоты, которую имеет напряжение, осуществляется в соответствии со скольжением и нагрузочным током, но обратная связь от роторной вращательной скорости не учитывается.
Потокорегулирование.
Рабочие токи устройства регулируются. При этом они раскладываются на активный и реактивный компонент. Это облегчает возможность внесения корректирующих изменений в рабочий процесс (изменение амплитуд, частот, векторных углов, которые имеет напряжение на выходе).
В целом, схема векторного управления более прочих подходит для динамической регулировки вращающегося момента трёхфазного асинхронного двигателя.
Получение источника электропитания напряжением 380 В с помощью преобразователя
Масса и габаритные размеры инверторов легко позволяют осуществлять их перенос. Главным недостатком применения преобразователя является достаточно высокая стоимость прибора, поэтому его покупка при нечастом использовании трехфазного оборудования может быть нецелесообразной.
Самый простой способ, как сделать 380 Вольт, — это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазное напряжение 220В, а на выходных клеммах устройства появляются три фазы 380 В. Это самый лучший, хотя и самый дорогой метод получения трёхфазного питания.
Конструктивно инвертор состоит из четырёх узлов — выпрямителя и трёх преобразователей, превращающих постоянное напряжение 220 В в переменное. За счёт соответствующих настроек и соединений узлов отдельные фазы сдвинуты на 120°, что даёт в итоге линейное напряжение 380 В.
В большинстве инверторов имеются встроенные стабилизатор напряжения и различные виды защит, отключающие питание при перегрузке, коротком замыкании или повышенном входном напряжении.
Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть
Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Частотные преобразователи 220 В и 380 В – в чём разница и какие их преимущества Если двигатель периодически работает с пиковой нагрузкой значительный пусковой момент на валу, быстрый разгон, резкое торможение , это нужно учитывать. Спрашивайте, я на связи!
Подключение частотного преобразователя к электродвигателю
Для однофазной проводки (220 В), то есть для использования в домашних условиях, подключение должно осуществляться пользователем путём выполнения схемы «треугольник»
Ток на выходе ни в коем случае не должен превышать 50% от номинального! Это очень важно!
Для промышленного использования (трёхфазная проводка на 380В) рекомендуется осуществление подключения частотного преобразователя к двигателю по схеме «звезда».
Клеммы
Частотный преобразователь имеет определённое количество клемм, которые обозначены разными буквами, и которые нужны для разных подключений:
- R, S, T — к этим клеммам подключаются провода сети, притом очерёдность не имеет значения
- U, V, W — к этим клеммам производится включение асинхронного двигателя. В том случае, если двигатель вращается в обратную сторону, необходимо просто поменять любой из проводов, подключённых к этим клеммам
- Предусмотрено наличие одной клеммы для заземления
Рекомендации по эксплуатации и обслуживанию частотного преобразователя для асинхронного двигателя.
Для того чтобы продлить срок эксплуатации преобразователя, следует выполнять ряд требований и следовать советам, которые помогут продлить жизнь устройству:
Настоятельно рекомендуется очищать внутренности преобразователя от пыли. Можно делать это и пылесосом, но тут следует учесть, что такая чистка будет неполной и недостаточной, так как пыль имеет свойство уплотняться, что создаст дополнительные трудности пылесосу, с которыми он не всегда сможет справиться. Поэтому лучше воспользоваться компрессором. Для очистки такого рода он подходит лучше.
Следует периодически заменять узлы
Очень важно делать это в срок. Работа электролитических конденсаторов рассчитана на срок в пять лет, в то время как предохранители имеют срок эксплуатации в два раза больше — целых десять лет. Вентиляторы охлаждения должны быть заменены пользователем после двух — трёх лет эксплуатации
Внутренние шлейфы так же должны меняться через определённый срок, их срок работы рассчитан на шесть лет использования
Вентиляторы охлаждения должны быть заменены пользователем после двух — трёх лет эксплуатации. Внутренние шлейфы так же должны меняться через определённый срок, их срок работы рассчитан на шесть лет использования.
Необходимо осуществлять контроль за внутренней температурой и напряжением на шине постоянного тока. Повышение температуры влечёт за собой очень неприятные последствия. Это и засыхание термопроводящей пасты, и разрушение конденсаторов. Термопроводящую пасту следует менять регулярно — примерно один раз в три года и ни в коем случае не реже.
Обязательно нужно придерживаться всех прописанных условий эксплуатации. Температура среды окружающей не должна быть выше 40 градусов. Высокая влажность и запылённость воздуха недопустимы.
Управление асинхронным двигателем — процесс совсем не лёгкий. Требуется обладать определёнными знаниями, чтобы успешно осуществлять все манипуляции, предполагающие как подключения, так и мероприятия по эксплуатации.
Преобразователи, которые были произведены кустарно, вполне могут быть использованы в домашних условиях и в бытовых целях. К тому же стоят такие частотники существенно меньше, чем промышленные аналоги. Но на для работы на производстве крайне не рекомендуется использовать такие преобразователи. Для таких условий следует выбирать частотники, которые были собраны на заводах. Работу на таких устройствах и их обслуживание следует доверить персоналу, который хорошо разбирается в данных устройствах и обладает достаточными знаниями для того, чтобы работать с частотниками.
Основные критерии выбора
К ним относятся:
- управление. По этому показателю преобразователи частотные подразделяются на скалярные и векторные, которые чаще встречаются, но стоят дороже. Объясняется это тем, что они способны обеспечить более высокоточную регулировку, которую не могут дать первые. Скалярные же могут только удерживать заданное соотношение напряжения на выходе и частоты. Их поэтому ставят в приборы с невысокой нагрузкой на мотор;
- мощность. Понятно, что чем этот параметр больше, тем лучше. Но, помимо цифры, важен производитель: оборудование, находящееся в «близком родстве» работает намного эффективнее.Помимо этого, использование однобрендовых преобразователей важен для взаимозаменяемости;
- напряжение сети. Чтобы защитить устройства от скачков напряжения, которые нередко случаются в отечественных сетях, желательно, чтобы напряжение имело большой рабочий диапазон;
- диапазон регулировки частоты. Здесь исходят из требований конкретного устройства. На практике применяют преобразователи с частотой 10-100 Герц; дискретные входы. Они предназначены для передачи команд. Также благодаря им обеспечивается запуск двигателя и остановка, вращение в обратном направлении и торможение;
- аналоговые входы. Благодаря им осуществляют контроль при рабочем двигателе и настройку привода;
- цифровые. Их назначение – передача высокочастотных сигналов, которые генерируются датчиками угла поворота. Чем входов больше, тем это лучше, но дороже прибор;
- помимо входов, важны дискретные выходы, с которых сигнал сообщает о возникших неисправностях (перегреве, авариях, отклонении напряжения на входе от нормы и пр.);
- выходы аналоговые отвечают за передачу обратной связи. Их выбирают по выше описанному принципу;
- у шины управления число входов и выходов совпадать должно со схемой преобразователя. Но, лучше, если у нее будет запас, который может понадобиться при усовершенствовании устройства;
- перегрузочная способность. Нормальным считается, когда мощность частотного преобразователя больше на 10-15%, чем у двигателя. Выше, чем номинальный, должен быть у него и ток.
Индикация скорости
Крутая фишка многих ПЧ – выходные дискретные и аналоговые клеммы. На них можно запрограммировать множество событий. Например, в статье про установку ПЧ в лентопильный станок (труборезку) я рассказал, что выходное реле замыкается по достижении целевой частоты и дает сигнал на следующую функцию.
Тут я использовал аналоговый выход для индикации оборотов двигателя. Для этого установлена функция аналогового выхода “Индикация выходной частоты” (параметр 03.03 = 0). При этом максимальная частота 60 Гц соответствует напряжению 10 В. Я немного скорректировал показания вольтметра (на 3%) в параметре 03.04.
| Таблица скоростей ПЧ | ||
| Показания вольтметра | Вых. Частота | Обороты двигателя |
| 3,4 | 20 | 1200 |
| 5,1 | 30 | 1800 |
| 6,8 | 40 | 2400 |
| 8,4 | 50 | 3000 |
| 9,3 | 55 | 3300 |
| 10 | 60 | 3600 |
Выходное аналоговое напряжение подается на вольтметр постоянного напряжения с пределом 30 В. В результате оператор станка на индикаторе наблюдает число, которое однозначно соответствует скорости полировки.
Схемы подключения
Схема подключения частотного преобразователя к электродвигателю может производиться от одно- или 3-х фазных сетей. При этом к однофазной сети можно подключить однофазный преобразователь или трехфазный с установкой конденсаторного блока. Но необходимо учитывать тот факт, что при подключении трехфазного преобразователя к однофазной сети произойдет падение мощности. Подключение производится по схеме треугольник. В трехфазном подключении используется только схема звезда.
Обратите внимание, что при использовании электродвигателя мощность больше 5 кВт для снижения пускового момента, можно применять переход звезда-треугольник. То есть, при пуске, чтобы он был плавным, статор подключается по схеме звезда
Как только мотор наберет номинальное вращение статора, схема переключится на треугольник. Единственный момент, на который необходимо обратить внимание, это возможность работы трехфазного двигателя и по схеме звезда, и по схеме треугольник.
Управление скоростью однофазных двигателей
Существуют несколько способов управления однофазными двигателями. Наибольшее распространение получили методы изменения скорости величиной и частотой напряжения. Регулирование напряжением имеет свои недостатки:
- Избыточный нагрев обмоток из-за повышения скольжения.
- Потеря жесткости механических характеристик на низких скоростях.
Изменение частоты вращения вала возможно в отношении 2:1 к номинальной скорости в сторону снижения. Несмотря на это, регулирование напряжения часто применяют для маломощных электрических машин бытовых приводов.
Самая простая схема – автотрансформаторная. Такой способ позволяет реализовать 2-5 ступенчатое управление скоростью однофазного электропривода.
Автотрансформатор Т1 имеет несколько выводов, соответствующих значению напряжения для каждой скорости двигателя М1. Переключение осуществляется коммутационным аппаратом SW1. К преимуществам схемы относятся возможность выдерживать перегрузки по току и отсутствие искажения формы питающего напряжения. К недостаткам относятся значительные габариты и масса автотрансформатора, а также другие минусы управления напряжением.
Схемы на базе электронных регуляторов напряжения также широко применяют в однофазных приводах небольшой мощности.
Управление осуществляется формированием необходимой величины напряжения путем регулирования момента открытия и закрытия тиристоров. В результате получается напряжение «резанной» формы. Это вызывает дополнительный нагрев, треск, рывки и повышенный шум, увеличение уровня электромагнитных помех. Управление электронными регуляторами напряжения не подходит при длительной работе на низкой скорости, при высоких требованиях ЭМС.

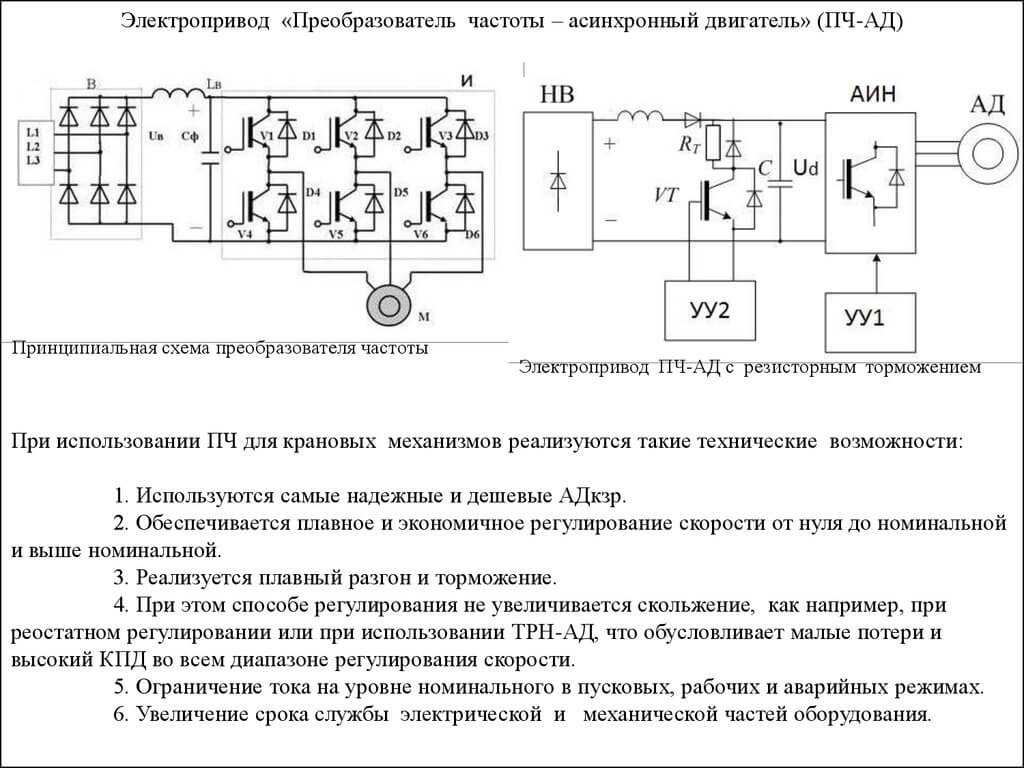

Для частотного управления применяют преобразователи частоты или ПЧ. Для изменения скорости однофазного электродвигателя применяют 2 схемы: одно- или трехфазный ШИМ-инвертор. Первая работает следующим образом: переменное напряжение преобразуется в постоянное, фильтруется на конденсаторе.
Далее преобразуется обратно в переменное на транзисторном инвертере. Широта и скорость отпирающих и запирающих полупроводниковые элементы импульсов подобрана таким образом, чтобы на выходе силовой схемы получалось напряжение заданной частоты.
Частотная регулировка скорости может осуществляется вверх и вниз от номинальной. При этом форма напряжения на выходе инвертора близка и синусоидальной.
К недостаткам однофазного частотного управления относится относительно высокая стоимость преобразователя, невозможность реверсирования без внешней аппаратуры.
Для изменения скорости двигателя в широком диапазоне, применяют специализированные преобразователи частоты на базе 3-фазного ШИМ-инвертора.
Принцип работы устройства аналогичен однофазному аналогу. Схема позволяет осуществлять изменения скорости вращения двигателя в любую сторону в значительном диапазоне и реверсировать двигатель изменением порядка коммутаций транзисторов.
При этом не нужно применять дополнительные электроаппараты.
Рассмотрим подробнее особенности преобразователей частоты для однофазных двигателей, преимущества и недостатки устройств.
