Подключение галогенных ламп на 12 вольт через трансформатор

Установка трансформатора

Чтобы подключить понижающий трансформатор для нескольких галогенных ламп, можно использовать два метода:

Через одноклавишный выключатель;
При помощи создания отдельных групп электрических светильников.

При этом нужно провода синего и оранжевого цвета (в зависимости от страны-производителя устройства они могут немного варьироваться по оттенкам), необходимо подключить к первичным клеммам L и N входа трансформатора или «Input». На противоположной стороне трансформатора галогенные осветительные устройства нужно подключить к вторичным клеммам понижающего прибора Output. Это действие нужно осуществлять только медными проводниками небольшого сечения, которые обеспечивают минимальную потерю энергии.

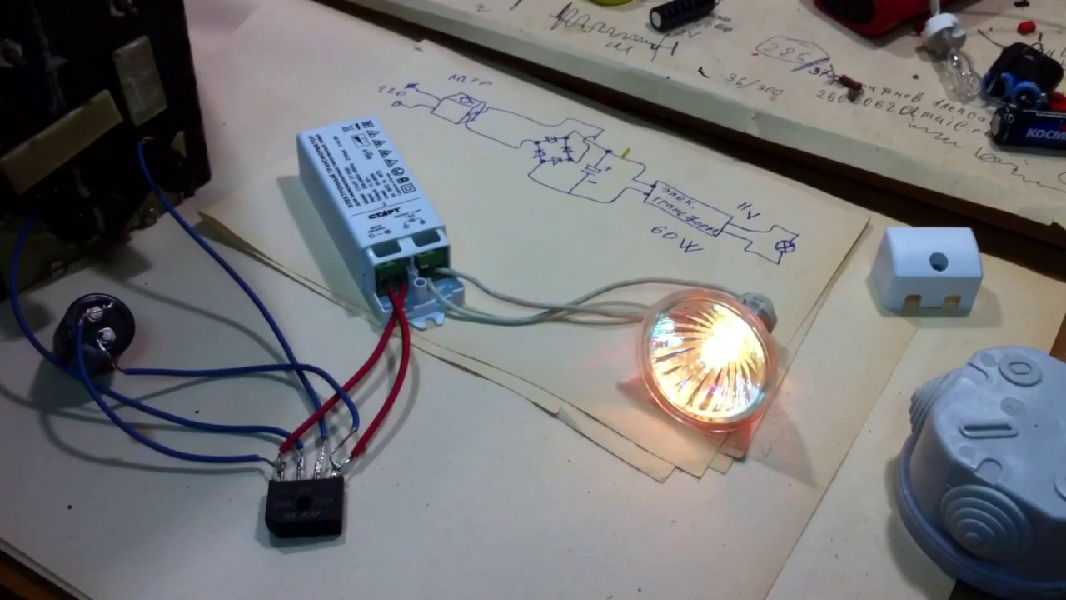

Фото — Электронный трансформатор Feron

Главный совет:

чтобы свет галогенных ламп был одинаков, нужно подбирать полностью идентичные друг другу проводники и соединять их только параллельно, сечение должно быть не меньше, чем полтора квадратных миллиметра. Также бывают случаи, кода у трансформатора недостаточное количество клемм, их не хватает для подключения всех нужных ламп. Чтобы решить эту проблему нужно купить специальные дополнительные клеммы, их продажа осуществляется в любом электрическом магазине.

Также нужно подобрать правильную длину проводов, в идеале она находится в пределах полутора трех метров, это оптимальное расстояние для передачи данных без образования помех и энергопотерь в проводниках. Кроме того, если сделать провод длиннее, то он начнет нагреваться при работе, что является плохим фактором для галогенных лампочек, они будут по разному гореть, в одинаковых лампах одной группы будет отличаться яркость. В том случае, если нет никакой возможности укоротить длину провода, нужно увеличить его сечение. К примеру от 3 метров до 4 необходимо применять провод с сечением до 2,5 мм 2 . Схема подключения питания имеет следующий вид:

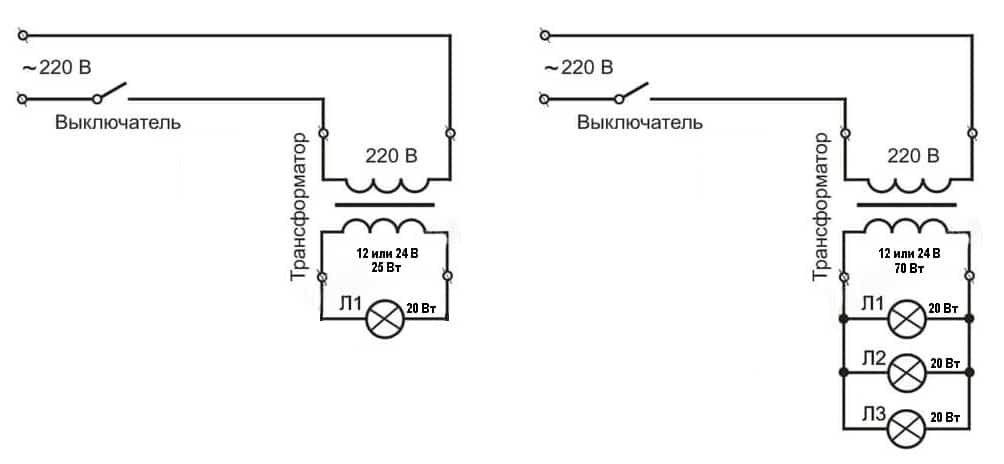

Фото — подключение трансформатора к выключателю

Рассмотрим еще один вариант подключения трансформаторов галогенных ламп.

Российский форум электриков считает, что этот метод более практичен и прост в использовании.

Необходимо все светильники, которые находятся в одной комнате (или здании, при надобности), разделить на несколько групп. Допустим, всего есть семь лампочек, получится две группы по 3 и 4 лампы на каждую. В таком случае для каждой группы нужно покупать трансформатор, как для разных приборов отдельные автоматы.

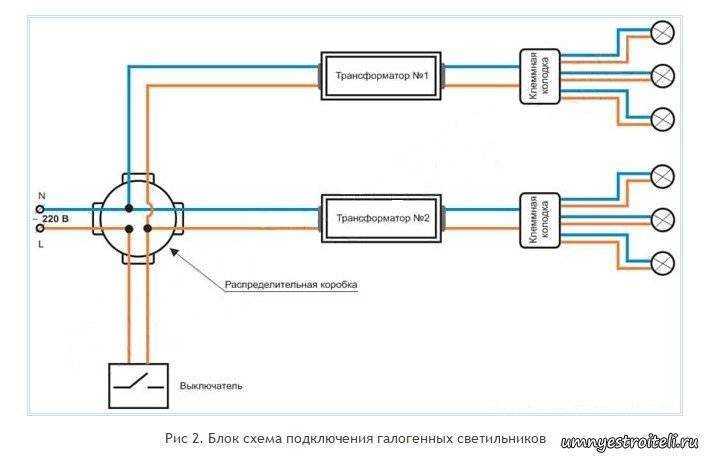

Фото — подключение трансформатора для галогенных ламп

Это очень удобно, т.к. при прекращении работы какого-либо трансформатора, оставшийся будет функционировать без изменений. Исходя из предыдущих расчетов, их общая мощность 210 Вт, получится, что на одну группу приходится 120 Вт (следует купить прибор на 150w), а на вторую 90 (каждая лампочка по 30 Вт). Подбираем трансформаторы, подходящие под эти требования (не забываем суммировать количество запасной мощности – 10-15 %).

Раз в полгода проверяйте работоспособность трансформаторов. При необходимости проводите плановый ремонт в Москве, Санкт-Петербурге и прочих городах есть специальные учреждения, которые предоставляют такие услуги.

Расчет и выбор трансформаторов

Перед тем, как начинать работать с устройством, нужно рассчитать потребную мощность трансформатора

В данный момент в любом электротехническом магазине можно купить приборы с разной мощностью, поэтому очень важно подобрать трансформатор именно по своим параметрам. Нужно быть максимально точным, т.к

покупать мощное устройство не рационально, а слишком слабый прибор может не справляться с поставленной задачей.

Предлагаем рассмотреть, как правильно выбрать трансформатор для галогенных ламп:

Допустим, что у Вас в спальне установлено 7 точечных галогенных лампочек, с мощностью 30 Вт и напряжением 12 вольт. Сумма мощности всех осветительных приборов будет 210 Ватт, для подстраховки добавляем к этому значению 10-15 процентов погрешности или запаса мощности – получится 241 Ватт. Получается, что нужно купить понижающий трансформатор для защиты галогенных ламп не меньше, чем с мощностью 240 Ватт, характеристиками 12v (такие устройства есть марки OSRAM, Feron, Philips). Под эти характеристики подходит круглый электромагнитный трансформатор с мощностью в 250 Ватт (250w), напряжение 220/12.

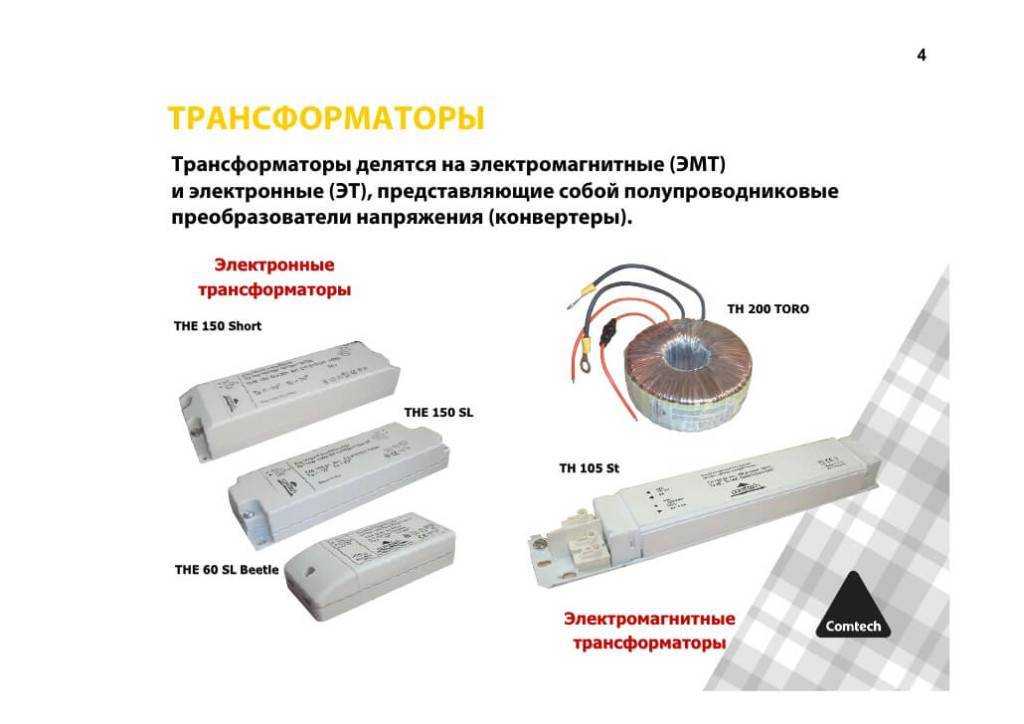

Фото — Трансформатор для галогенных ламп

Всегда выбирайте ближайшее большее значение, от этого зависит безопасность Вашей семьи и долговечность ламп.

Борьба за синусоиду — разбираем типовые схемы

Инверторы напряжения сегодня используются повсеместно как автолюбителями, желающими пользоваться бытовой техникой вдалеке от дома, так и обитателями автономных жилищ, питающихся солнечной энергией. И в целом можно сказать, что от сложности устройства преобразователя напрямую зависит ширина спектра токоприёмников, которые можно к нему подключить.

К сожалению, чистый «синус» присутствует только в магистральной электросети, добиться преобразования постоянного тока в него очень и очень сложно. Но в большинстве случаев этого и не требуется. Чтобы подключать электрические двигатели (от дрели до кофемолки), достаточно пульсирующего тока с частотой от 50 до 100 герц без сглаживания.

ЭСЛ, светодиодные лампы и всевозможные генераторы тока (блоки питания, зарядные устройства)более критичны к выбору частоты, поскольку именно на 50 Гц основана схема их работы. В таких случаях следует включать во вторичный вибратор микросхемы, зовущиеся генератором импульсов. Они могут коммутировать небольшую нагрузку непосредственно, либо исполнять роль «дирижёра» для серии силовых ключей выходной цепи инвертора.

Но даже такой хитрый план не сработает, если вы планируете использовать инвертор для стабильного питания сетей с массой разнородных потребителей, включая асинхронные электрические машины. Здесь чистый «синус» очень важен и реализовать такое под силу лишь преобразователям частоты с цифровым управлением сигналом.

Технические характеристики

Вольтаж галогенок бывает не только 220 и 12 вольт. В продаже можно найти лампочки на 24 и даже на 6 вольт. Мощность тоже может быть различной – 5, 10, 20 ватт. Галогеновые лампы от 220 В включаются прямо в сеть. Тем, которые работают от 12 В, необходимы специальные устройства, преобразующие ток из сети для 12 вольт, – так называемые трансформаторы или специальные блоки питания.

Двенадцативольтовые галогенки работают очень хорошо. Раньше, в 90-е годы, применялся трансформатор больших размеров на 50 Гц, который обеспечивал работу только одной галогеновой лампы. В современном освещении применяются импульсные высокочастотные преобразователи. По размерам очень маленькие, но могут потянуть 2 – 3 лампы одновременно.

На современном рынке встречаются как дорогие, так и дешевые блоки питания. В процентном соотношении дорогих продается около 5 %, а дешевки намного больше. Хотя, в принципе, дороговизна – это еще не гарантия надежности. В крутых преобразователях, к сожалению, не используются высококачественные детали, а лишь применяются хитроумные схемные «навороты», способствующие нормальной работе блока питания хотя бы в течение гарантийного срока. Как только он заканчивается, устройство сгорает.

Подключение устройства в схему электроснабжения галогенных светильников

В случае подсоединения трансформаторов рекомендуется придерживаться схематического расположения отдельных источников света, когда их количество более двух. К тому же требуется выбрать подходящее место для установки преобразователя.

Основные требования к подключению

Инструкции любых трансформаторов непременно содержат главные правила, ими запрещается пренебрегать при выполнении монтажных работ:

Понижающий прибор и лампу требуется соединять с кабелем, длина которого не превышает 1,5 м, а сечение от 1 мм2. В ином случае яркость лампы будет недостаточной, свет — неравномерным, есть риск нагревания провода.
Если подключается два и больше светильников, требуется непременно применить схему «звезда»: к каждой лампе подсоединяется отдельный кабель. Последние должны быть одинаковые.
Если предполагается длина кабеля больше 1,5 м, то его сечение увеличивается в пропорциональном соотношении.
Расстояние до светильника не меньше 0,2 м.
Корректно высчитать мощность ламп, соответствие последних понижающему электроприбору.

Внимание! Категорически запрещается включать трансформаторы без нагрузки

Требования по установке

Допустимо использование нескольких схем подключения галогенных ламп через трансформатор:

Одна из самых простых: применяется один выключатель (с 1-ой клавишей) и трансформатор. Проводники крепятся на клеммы «входа» L и N. Для присоединения ламп на «выходе» предпочитают провода из меди (минимальное сечение 1,2 мм2). Подключение галогенных ламп 12В — параллельное.

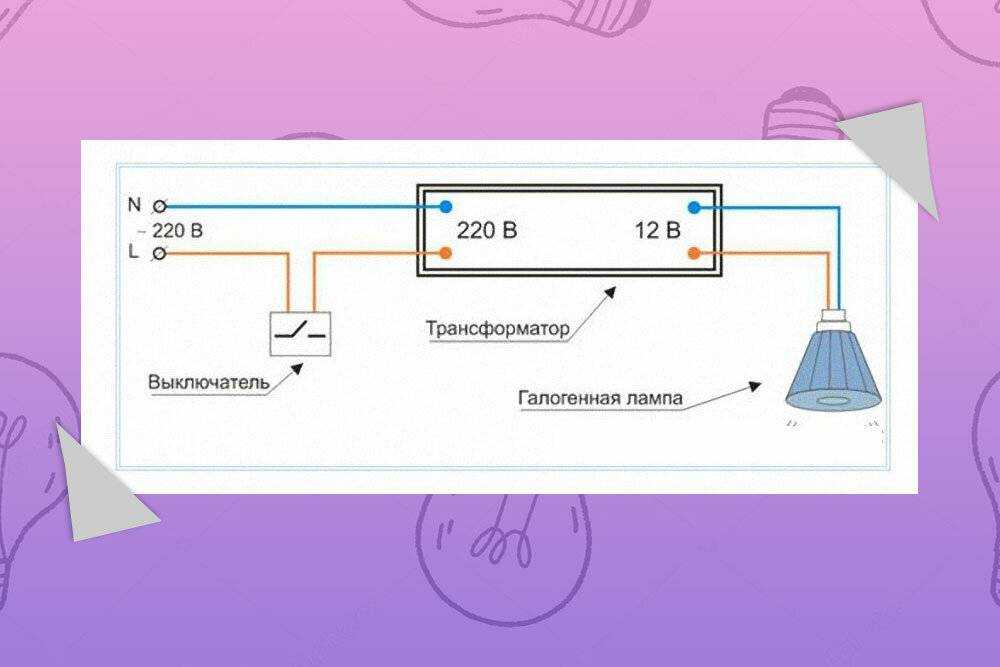

Простая схема подключения понижающего прибора

Разделение общего количества светильников на две одинаковые половины, подсоединение к разным трансформаторам. В вышеописанном примере 4 лампы по 40 Вт, мощность 2-х — 80 Вт. Следственно, следует использовать трансформатор 105 Вт. Рекомендуется отдельный понижающий прибор питать своими проводами. Когда последние соединятся в распределительном боксе, это существенно облегчит возможный в будущем ремонт. При подключении допустимо применить 1-клавишный или 2-клавишный выключатель. После выполнения всех работ лампочки возможно запитать раздельно. Когда один трансформатор выйдет из рабочего состояния, это позволит сберечь денежные средства и оставить систему работающей.

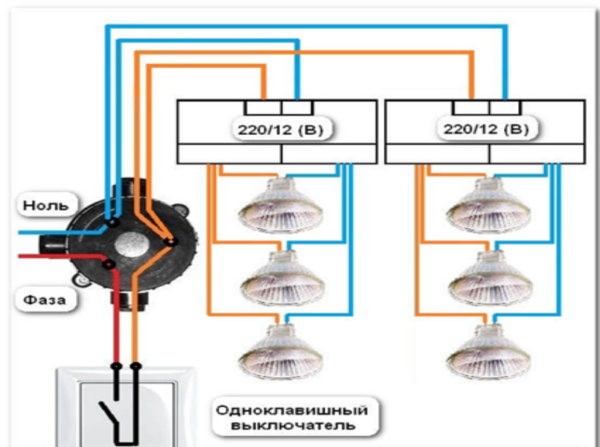

Схема подключения двух галогенных лампочек (и более)

Важная информация! Трансформаторы во время работы нагреваются. Поэтому их нужно устанавливать на поверхностях из материалов, которые устойчивы к воспламенению, не плавятся.

Эксплуатационный ресурс, надёжность галогенных и светодиодных ламп перекроют издержки на монтаж трансформаторного устройства. А защитные свойства последнего обеспечат более продолжительную службу таких источников света, чем обычных лампочек накаливания.

Изготовление понижающего трансформатора с 220 на 12 Вольт своими руками

В настоящее время в продаже можно найти любой понижающий трансформатор, отвечающий всем требованиям, предъявляемым к данному виду технических устройств. Тем не менее, людям, имеющим творческую жилку и желающим изготавливать всё своими руками, вполне доступно собрать понижающий трансформатор своими руками. Все работы по самостоятельному изготовлению подобного изделия можно разбить на несколько этапов: подготовительный, выполнение работ и проверка работоспособности.

Выбор конструкции и собираемой схемы зависит от умения и возможностей исполнителя

Подготовительный этап

На этом этапе следует:

определиться с типом собираемого аппарата – электромагнитный или электронный;
определить технические параметры, необходимые для дальнейшего использования, – мощность и место установки, допустимые габаритные размеры и вес;
рассчитать параметры первичной и вторичной обмотки, в случае изготовления электромагнитной модели;
приобрести необходимые материалы и комплектующие.

При изготовлении электронного устройства необходимы навыки работы с паяльником и начальные знания в области электроники. В этом случае изначально выбирается схема устройства, и, соответственно, под неё готовятся электронные компоненты (транзисторы, конденсаторы и прочие). В случае изготовления электромагнитной модели сначала потребуется рассчитать обмотки собираемого прибора, после чего выполнять все остальные операции.

Конструкция простейшего электромагнитного трансформатора

Для определения числа витков N1 в первичной обмотке необходимо воспользоваться формулой:

N1 = (40 – 60) / S, где

S – сечение магнитопровода (сердечника) трансформатора, измеряется в см2;
40–60 – это показатель (константа), определяющий тип и качество сердечника.

Сечение сердечника определяется исходя из геометрических размеров используемых заготовок: окно, ширина и толщина щёк сердечника. Сечение провода в первичной обмотке должно соответствовать току, который будет протекать в ней при эксплуатации, что определяется величиной подключаемой нагрузки, в числовом выражении это определяется как:

I1 = P / U, где

I1 – ток, протекающий в первичной обмотке;
P – мощность подключаемой нагрузки;
U – напряжение на первичной обмотке.

Соответственно, зная величину протекающего по проводам тока, можно выбрать их допустимое сечение, в соответствии с требованиями, регламентированными Правилами устройства электроустановок (ПУЭ). Аналогичным образом определяется и сечение провода для вторичной обмотки.

При самостоятельном изготовлении сердечник может быть выбран различной формы и конструкции

Количество витков в каждой из обмоток определяется по формуле:

W = U × (V / 10), где

W – количество витков в обмотке;
U – напряжение в обмотке трансформатора;
V – частота электрического тока – 50 Гц.

Определившись с количеством витков, а значит, и с размерами сердечника, а также необходимой длиной и сечением провода в обеих обмотках, можно готовить необходимые материалы для выполнения работ:

провод для обеих обмоток;
сердечник – можно приобрести новый или использовать от бывшей в употреблении техники (телевизор, радиоприёмник и т.д.);
изоляционные материалы (лента, бумага и прочие).

Кроме этого, можно изготовить намоточный станок, облегчающий изготовление обмоток, в случае варианта, когда обмотки выполняются в виде катушек, размещаемых на сердечнике.

Выполнение работ

Когда все подготовительные мероприятия выполнены, можно приступать к изготовлению и сборке трансформатора, в этом случае работы выполняются следующим образом:

Иллюстрация	Описание действия
	Из электротехнического картона или иного материала изготавливаются каркасы катушек.
	При помощи намоточного станка или вручную на катушки наматывается провод, количество витков на каждой катушке должно соответствовать значениям, определённым расчётным путём для каждой из обмоток.
	Катушки помещаются на подготовленный сердечник, их концы фиксируются и обозначаются соответствующим образом.

Проверка работоспособности

Когда трансформатор собран, а все его узлы надёжно закреплены и заизолированы, необходимо проверить его работоспособность. Для этого на первичную обмотку подаётся напряжение 220 Вольт, а к вторичной подключается нагрузка, рассчитанная на работу на напряжении 12 Вольт.

В случае успешного испытания, собранное изделие помещается в подготовленный корпус или устанавливается в предназначенном для размещения место.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см

Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Выбор готового решения

Сегодня трансформатор с любыми параметрами можно найти в магазинах радиоэлектроники или сварочного оборудования. Наряду с традиционными продаются и устройства нового поколения — трансформаторы инверторные. В таких приборах ток перед поступлением на первичную обмотку сначала проходит через выпрямитель.

А потом — через собранный на базе микросхемы и пары ключевых транзисторов инвертор, снова превращающий ток в переменный, но с гораздо большей частотой: 60 – 80 кГц вместо 50-ти Гц. Такое преобразование входного тока позволяет значительно уменьшить размеры трансформатора и сильно сократить потери.

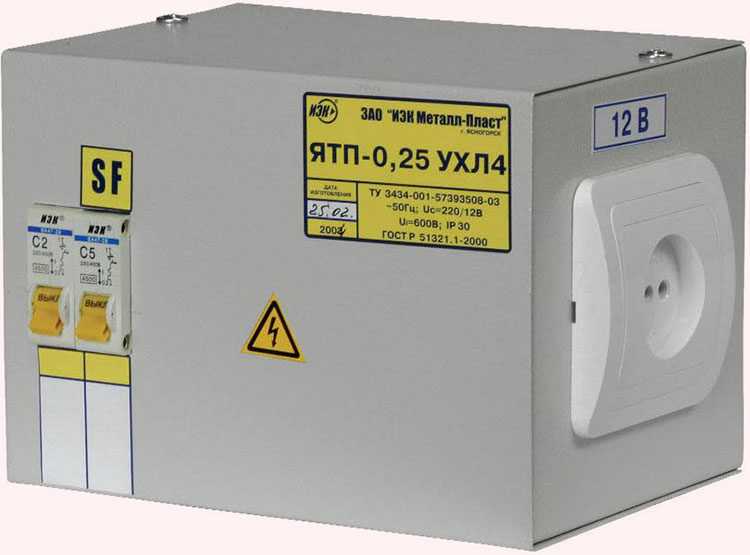

Ящик с понижающим трансформатором ЯТП 0,25

Подбирать трансформатор следует по следующим характеристикам:

Входное напряжение и частота тока: в характеристиках прибора должно быть указано «220 В» или «380 В», если он приобретается для 3-фазной сети. Частота должна составлять 50 Гц. Есть трансформаторы, которые рассчитаны, к примеру, на частоту в 400 Гц и более — при подключении напрямую к бытовой электросети такой прибор сгорит.

Напряжение и тип тока на выходе: с выходным напряжением все понятно — оно должно соответствовать напряжению, на которое рассчитан электропотребитель

Но при этом важно не забыть посмотреть, какой ток выдает трансформатор. Многие из них сегодня комплектуются выпрямителями, в результате чего ток на выходе получается не переменным, а постоянным.

Номинальная мощность: очень важно, чтобы максимальная мощность, с которой может работать трансформатор (она и называется номинальной), была примерно на 20% больше мощности нагрузки

Если этого запаса не будет, а тем более если номинальная мощность трансформатора окажется меньше мощности, потребляемой нагрузкой, обмотки преобразователя перегреются и сгорят.

Открытыми: снабжены негерметичным кожухом, внутрь которого могут попадать влага и пыль. Но зато имеется возможность принудительного охлаждения при помощи вентилятора.
Закрытыми: снабжены герметичным корпусом с высокой степенью влаго- и пылезащиты, поэтому могут устанавливаться в помещениях с повышенной влажностью.

Модели с алюминиевым корпусом могут эксплуатироваться в условиях улицы (уличное освещение светодиодными лампами, реклама). Из-за невозможности применить принудительное охлаждение мощность закрытых трансформаторов является ограниченной.

Также трансформаторы бывают:

стержневыми: катушки можно располагать только в вертикальном положении;
броневыми: работают в любом положении.

Стоимость трансформаторов сильно варьируется и в первую очередь зависит от мощности. Вот несколько примеров:

ЯТП-0,25. Прибор с номинальной мощностью 250 Вт, оснащенный корпусом. Стоимость составляет 1700 руб.

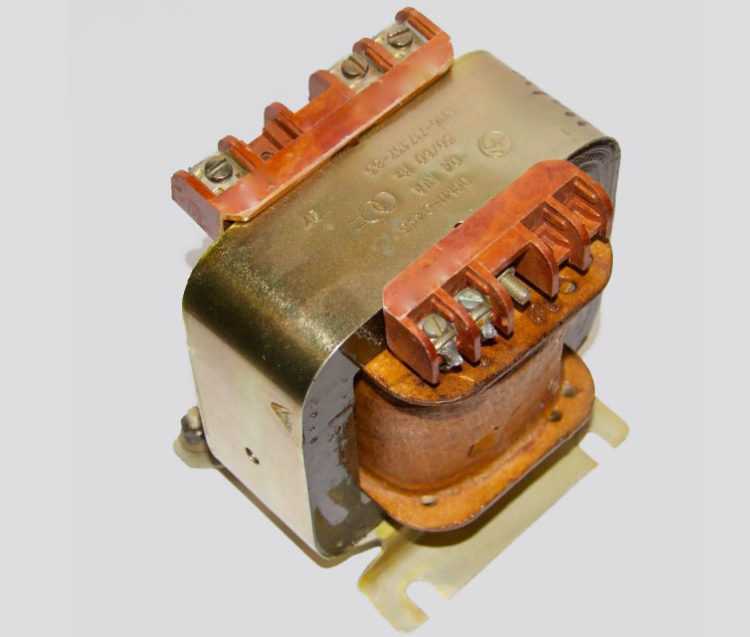

ОСМ-1-04. Может работать с входным напряжением 220 В или 100 – 127 В, выходное составляет 12 В. Корпус отсутствует. Стоимость — 2600 руб.
ОСЗ-1 У2 220/12. Трансформатор на 1 кВт. Стоит 5300 руб.
ТСЗИ-4,0. Преобразователь с корпусом, номинальная мощность составляет 4 кВт. Входное напряжение — 220 или 380 В, выходное — 110В или 12 В. Стоимость — 10,5 тыс. руб.

Переносной трансформатор в корпусе ТСЗИ-2,5 кВт. может подключаться как к 220 В, так и к 380 В, на выходе — 12 В. Стоимость — 13,9 тыс. руб.

Корпус для инвертора

Первое, что нужно учесть — потери преобразования электричества, выделяющиеся в виде тепла на ключах схемы. В среднем эта величина составляет 2–5% от номинальной мощности устройства, но показатель этот имеет свойство расти из-за неправильного подбора или старения комплектующих.

Отвод тепла от полупроводниковых элементов имеет ключевое значение: транзисторы очень чувствительны к перегреву и выражается это в быстрой деградации последних и, вероятно, их полному отказу. По этой причине основанием для корпуса должен служить теплоотвод — алюминиевый радиатор.

Из радиаторных профилей хорошо подойдёт обычная «расчёска» шириной 80–120 мм и длиной около 300–400 мм. к плоской части профиля винтами крепятся экраны полевых транзисторов — металлические пятачки на их задней поверхности. Но и с этим не всё просто: электрического контакта между экранами всех транзисторов схемы быть не должно, поэтому радиатор и крепления изолируются слюдяными плёнками и картонными шайбами, при этом по обе стороны диэлектрической прокладки металлсодержащей пастой наносится термоинтерфейс .

Предупреждения

Прежде чем вкручивать лампочку более высокой мощности, проверьте этикетку на светильнике. У каждого светильника имеется своя максимально допустимая мощность. Использование лампочки, которая потребляет больше максимально допустимой мощности, может привести к короткому замыканию и другим повреждениям.
Лампочка, изготовленная для более высокого напряжения, чем патрон, будет потреблять меньше мощности, чем указано на упаковке. Это немного снизит количество потребляемых киловатт-часов, но приведет к более тусклому и желтоватому световому потоку. К примеру, лампочка на 60 Вт и 240V, питаемая от типичной электросети в 220V, будет потреблять меньше 60 Вт, но и давать тусклый и более желтый свет, чем лампочка на 60W и 220V.

Переделка

Чтобы сделать маломощный блок питания, достаточно снабдить навивкой из медной проволоки уже имеющийся в схеме лампы дроссель. Для удобства – придётся на время выпаять его из платы. Перед началом работ по «улучшению» дросселя — обязательно снимите с него заводское покрытие (плёнку, клей, картон и т.д.).

Подключенный трансформатор

Проложите новую изоляцию между первичной заводской намоткой и будущей. Это может быть как кусочек специального электрокартона, так и обычная бумага (изолента). Толщина изоляционного прослойки должна составлять не менее 0,1 мм. Теперь можно приступать к намотке.Диаметр проволоки желательно подбирать такой же, какой был использован на самом дросселе. Слишком тонкий – будет перегреваться, и может быстро вывести весь блок из строя, а толстую проволоку – просто негде будет разместить в ограниченном пространстве рамки. Количество витков зависит от того, какой мощности блок питания вам нужен. Для маломощного блока достаточно десяти витков, для больших нагрузок – мотайте, пока не закончится свободное место на катушке дросселя. Зачастую места в окне магнитопровода очень мало, поэтому много витков наложить и не удастся. Ниже приведена схема и рядом, для наглядности, доработанная плата, где дроссель уже снабжён дополнительной обмоткой.

Подключение блока питания

Теперь нам нужно замкнуть два крайних порта (они помаркованы на плате как P1 и P4) из четырёх, которыми раньше нити накаливания, расположенные в колбе, подсоединялась к плате. На картинке выше данное соединение выполнено проводом в белой толстой изоляции. Благодаря этим нехитрым манипуляциям схема бывшей лампы будет генерировать переменный ток с высокой частотой. Выдаваемое такой системой напряжение будет примерно таким же, какое заявлено производителем на корпусе лампочки. Вот в принципе и всё, заготовка импульсного блока питания готова. Снабжайте плату нужным портом и эксплуатируйте дальше на своё усмотрение. Такое приспособление успешно может использоваться, например, как блок питания зарядного устройства электронных часов или мобильного телефона. Также можно, удлинив провода питания, прикрепить к ним вилку — чтобы включать в розетку, а к портам, ответственным за освещение, подсоединить обычную лампу дневного света (без стартера). Они имеют тот же принцип работы, что и «экономки» и прекрасно заменят вышедшую из строя спиралевидную колбу. Стоимость таких ламп гораздо ниже, чем энергосберегающие в сборе, а светят они ничуть не хуже (и так же экономно).

Что обязательно нужно учесть перед началом монтажа

Часто при ремонте потолки зашивают материалами, которые подвергаются горению. К ним относятся пластик, фанера, ДСП и пр. Перед установкой галогенных ламп, надо обезопаситься.

Для этого:

Проводка протягивается жаростойкими, негорючими проводами.
Между собой должно быть надежное крепление.
При установке ламп в светильник, правильно производить подбор мощности.
Не оставлять на проводах оголенных мест, участки подлежат изоляции.

Первое требование распространяется на разновидности подвесных потолков. Это связано с нагревом галогенных электросветильников по две стороны потолка. Проводка постоянно в тепловом напряжении, поэтому должна выдерживать максимальные нагрузки.

Модели с диодным мостом

Трансформатор (12 Вольт) данного типа производится на базе селективных триггеров. Показатель порогового сопротивления у моделей в среднем равняется 35 Ом. Для решения проблем с понижением частоты устанавливаются трансиверы. Непосредственно диодные мосты используются с различной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две обкладки. Показатель проводимости не превышает 8 мк.

Тетроды у трансформаторов позволяют значительно повысить чувствительность реле. Модификации с усилителями встречаются очень редко. Основной проблемой трансформаторов данного типа является отрицательная полярность. Возникает она вследствие повышения температуры реле. Чтобы исправить ситуацию, многие эксперты рекомендуют использовать триггеры с проводниками.
