Контакторы и магнитные пускатели: особенности и отличия

Отличия приспособлений

Большому количеству торговых предприятий свойственно магнитный пускатель называть «малогабаритным контактором». Ведь если с ним сопоставить контактор, аналогичный по токовой нагрузке, то разница между их габаритами будет видна невооруженным глазом. К тому же, вес трехполюсного 100-амперного контактора достаточно высок, по сравнению со 100-амперным пускателем.

Следует учитывать, что обзавестись слаботочным контактором (например, 10-амперным) не удастся – их просто не производят. Звеном в слабых цепях сможет стать только магнитный пускатель.

Отличия приспособлений можно найти и в их конструкционных особенностях. Контактор обладает парой силовых контактов и достаточно громоздкими дугогасительными решетками. Таким образом, своего корпуса у приспособления нет, что требует его установки в таких местах, в которых он будет недоступен посторонним лицам и ограничен от попадания влаги.

Магнитный пускатель отличается тем, что снаружи покрыт пластиковым «панцирем», обеспечивающим силовым проводным контактам защиту. При этом приспособление не имеет дугогасительных камер, что тоже является отличием. Поэтому оно не используется для монтажа в мощных цепях с большим количеством коммутаций в связи с недостаточной защитой от дуговых разрядов.

При этом отличается пускатель от своего «конкурента» и более качественной защитой электрического оборудования, особенно при наличии дополнительного кожуха (в частности металлического). Это делает возможной установку устройства практически везде, чем, в свою очередь, похвастаться контактор не сможет.

Разница между электротехническими устройствами также обусловлена их назначением. Несмотря на то, что магнитный пускатель хорошо подходит к обогревателям, соленоидным катушкам, различным по мощности светильникам и прочим электроприемникам, по сути, он предназначен для асинхронных 3-х фазных двигателей на переменном токе.

В связи с этим конструкция каждого представлена 3-мя парными силовыми проводами. Его управляющим контактам приходится «заниматься» поддержанием включенного состояния устройства или, например, составлением сложных управляющих цепей с реверсивным пуском.

Контактор же отличается тем, что он коммутирует абсолютно все цепи переменного тока. Отсюда и отличия между устройствами по силовым проводам – контакторам «выделяются» наличием от 2-х до 4-х полюсов.

Пускатель магнитный – устройство и конструктивные особенности

Итак, о контактах было рассказано выше. Добавим, что их обычно или три, или четыре пары. Располагается этот блок внутри пластикового корпуса. Здесь располагаются изоляционные траверсы. Сверху устанавливается крышка устройства. И, конечно, внутри располагается электромагнитная схема, состоящая из катушки, сердечника и якоря.

Есть в этой схеме ещё один элемент, который ничем не запитан. Это пружина. Её назначение – быстро разъединить контакты, когда ток перестаёт поступать на катушку. Именно в пружину и упирается сердечник. Все дело в том, что во время размыкания контактов между ними образуется электрическая дуга. Она негативно влияет на материал, из которого контакты изготовлены. То есть дуга снижет срок эксплуатации последних, а соответственно и всего прибора. Поэтому, чем быстрее произойдёт размыкания, тем лучше.

Кроме силовых контактов есть в пускателе и так называемые блокировочные элементы. Их назначение – блокировать любые действия пуска, если последний проводится неправильно.

Отметим, что сегодня производители выпускают приборы этого типа в разных вариациях исполнения. Самый распространённый – это с разомкнутыми контактами. В этом виде две модификации, обозначаемые как ПМЕ и ПАЕ.

Магнитный пускатель марки ПМЕ Источник i.simpalsmedia.com

Первые устанавливаются на электродвигатели мощностью в пределах 0,27-10 кВт. Вторые 4-75 кВт. И так, и другая модификации используются в сетях напряжением 220 и 380 В.

Что касается чисто конструкционного исполнения, то пускатели магнитные бывают четырёх видов:

• открытые;
• закрытые, они же защищённые или пыленепроницаемые;
• пылебрызгонепроницаемые;
• пылеводонепроницаемые.

Ещё одно отличие ПМЕ от ПАЕ в том, что в первом установлено одно реле двухфазного типа – ТРН. Во втором устанавливается несколько таких реле. Их количество зависит от величины самого прибора.

Пускатель водопыленепроницаемый в кожухе с кнопками Источник multiscreensite.com

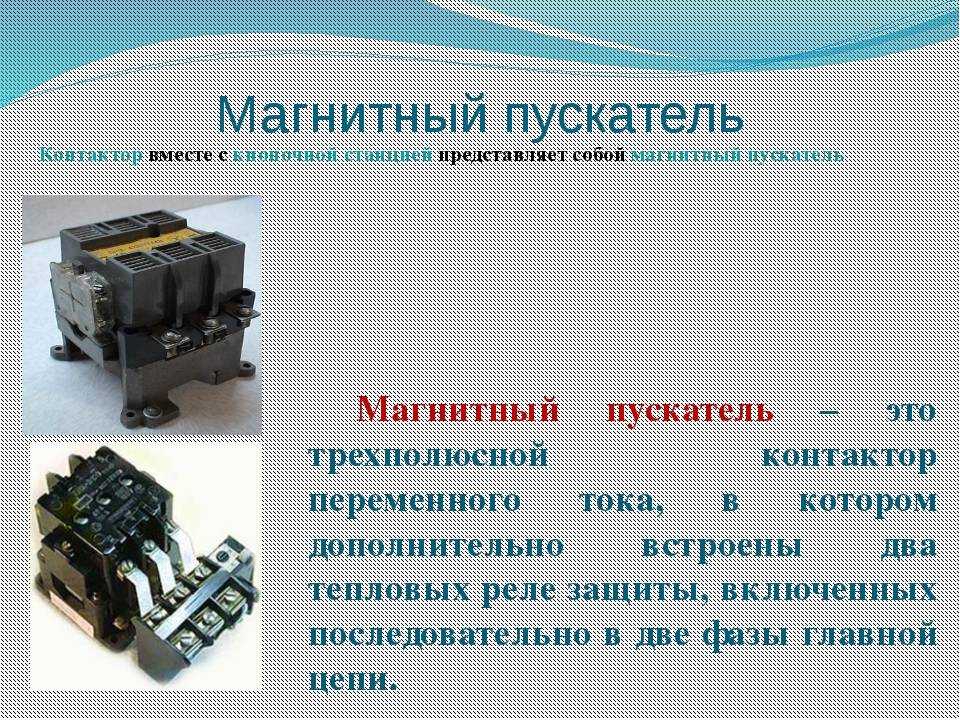

Магнитный пускатель

Магнитный пускатель представляет собой электромеханическое устройство управления и распределения, назначение которого заключается в запуске электродвигателя, и обеспечения его непрерывного функционирования. Данное устройство работает как трансформированный (модифицированный) контактор, он может быть дополнен комплектующими элементами. Пускатели бывают наделены системой аварийного отключения при обрыве цепи, или одной из фаз питания электродвигателя.

Пускатель выполняет функцию изменения (переключения) направления реверсивной схемы, путем перемены фаз, для чего, с этой целью в устройство помещается еще один контактор.

Магнитный пускатель

С целью уменьшения выхода тока двигателя, применяют переключатель трехфазной системы снабжения электричеством.
Работа магнитного пускателя может быть как открытой, так и защищенной (со встроенной защитой электродвигателя).
Магнитные пускателя бывают реверсивными и модульными. Реверсивные производят обращение трехфазных электродвигателей с помощью чередования напряжения и представляют собой два соприкасателя (контактора), соединенные в одном устройстве электрической или механической блокировкой.Они исключают вероятность короткого замыкания (межфазного).

Схема магнитного пускателя

Модульные пускатели являются электромагнитными устройствами, созданными для установки в распределительные электрощиты модульных стандартных изделий с креплениями. Данные модели пускателей отличаются электробезопасностью, и бесперебойной работой.

Определение

Контактор — это исполнительный механизм, представляющий собой блок быстродействующих переключателей (т.е. контактных групп). Он может быть самостоятельным устройством или входить в состав другого оборудования. Контактор — коммутационный аппарат, управляемый дистанционно, который предназначен для частых коммутаций электроцепей при номинальных (нормальных) режимах функционирования. Замыкание или размыкание контактов обычно осуществляется при помощи электромагнитного привода. Отличительной особенностью контакторов, в сравнении с электромагнитными реле, выполняющими приблизительно те же функции, является то, что они разрывают электрическую цепь одновременно в нескольких местах, а электромагнитные реле разрывают цепь обычно только в одной точке.

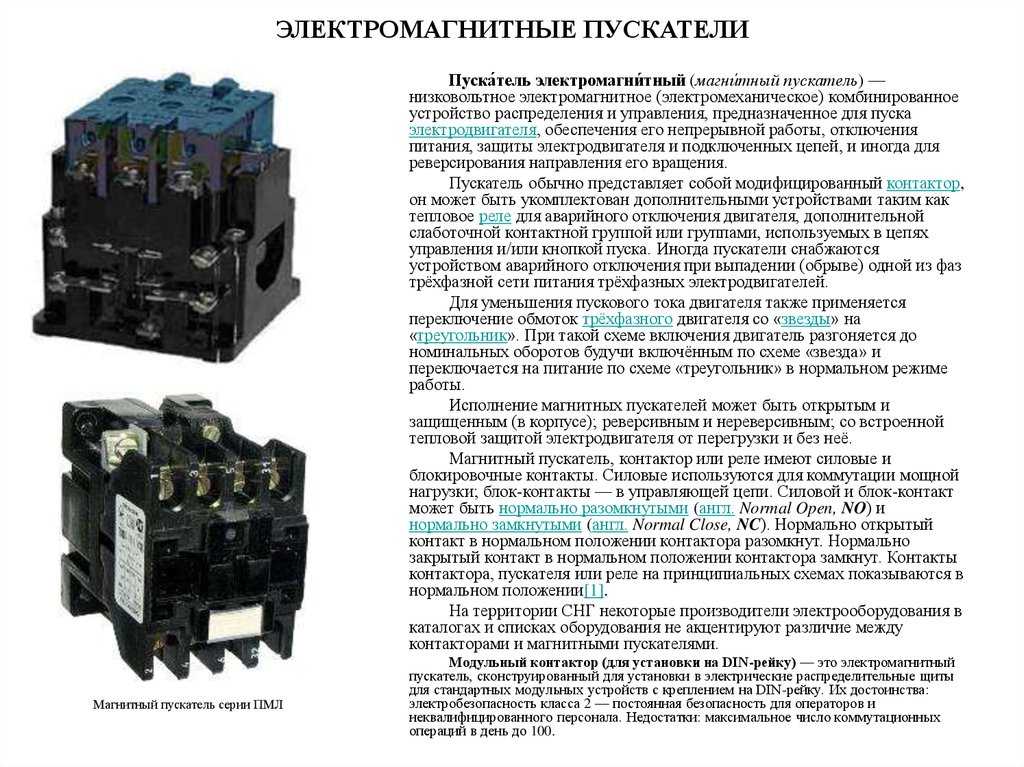

Пускатель (магнитный) — это модифицированный контактор, имеющий дополнительное оборудование (обычно это тепловое реле, плавкие предохранители, дополнительная контактная группа либо автомат для запуска электрического двигателя).

Характеристики и виды пускателей по характеристикам

Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.

Величина (условный габарит) пускателя (контактора)

Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

• нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
• первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
• пускатель 2 величины – до 25 – 32 А
• пускатель 3 величины – до 40 – 50 А
• пускатель 4 величины – до 65 – 95 А
• пускатель 5 величины – до 100 – 160 А
• шестая величина – от 160 А и выше

Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

• 1 – до 2,2 – 7,5 кВт
• 2 – до 11 – 15 кВт
• 3 – до 18 – 22 кВт
• 4 – до 30 – 45 кВт

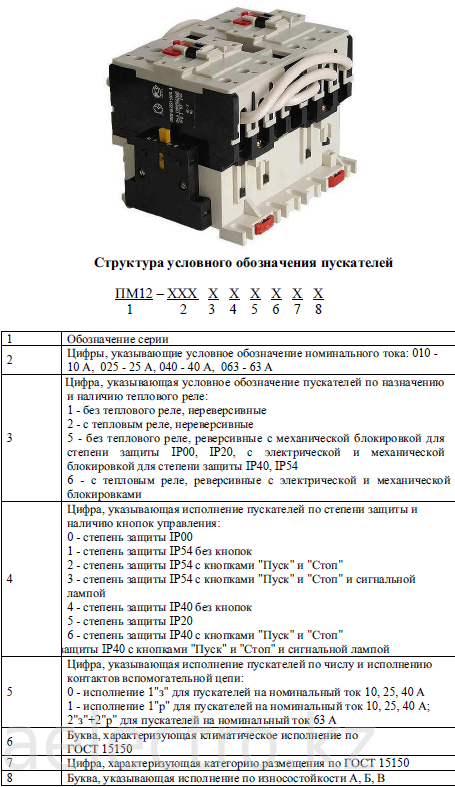

Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.

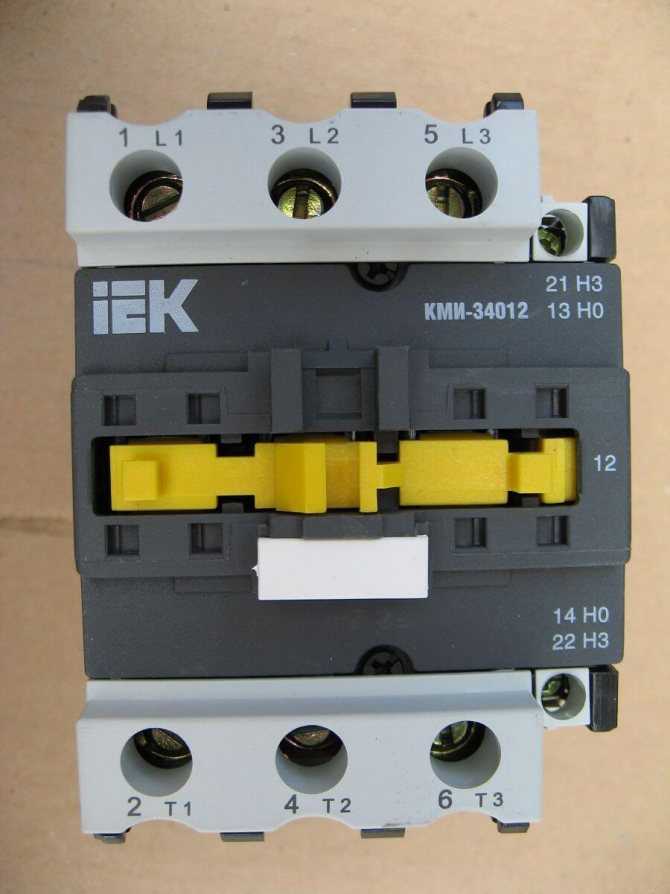

Количество контактов (полюсов)

В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.

Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

Дополнительные контактные приставки ПКИ, и др.

Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.

Напряжение электромагнитной катушки контакторов

Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.

Катушки контакторов

Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.

Как заменить катушку контактора?

Иногда в наличии нет контактора с катушкой нужного напряжения, можно не покупать целиком нужный контактор. У многих производителей в продаже имеются катушки под разные напряжения и величины контакторов.

В частности, это относится к IEK, КЕАЗ. Иностранные производители, как правило, делают контакторы неразборными, и отдельно катушки к ним не продают.

Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, поскольку это можно считать расходным материалом. Основные неисправности катушек – обрыв обмотки и деформация корпуса.

Чтобы увеличить срок службы катушек контакторов или электромагнитов, которые находятся продолжительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.

Что общего между устройствами?

Контактор, впрочем, как и магнитный пускатель, «занимается» коммутацией цепей, преимущественно силовых. Таким образом, применение обоих устройств целесообразно при запуске двигателей переменного тока или же при вводе/выводе ступеней сопротивлений в случае реостатного пуска.

Конструкция приспособлений может быть представлена одной или несколькими парами контактов для управляющей цепи – нормально замкнутыми или разомкнутыми. Кстати, визуально их можно даже не отличить в некоторых случаях, в чем вы можете убедиться, просмотрев фото:

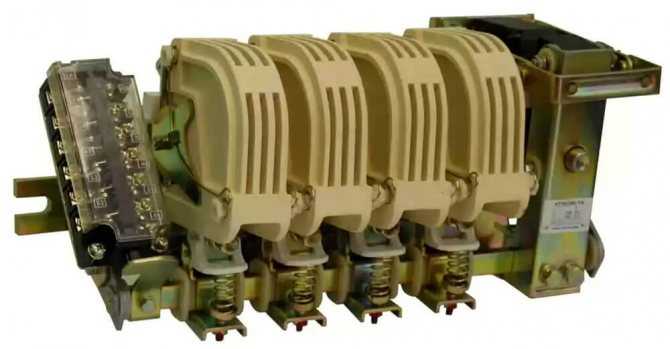

Хотя мощные контакторы могут значительно отличаться, как этот:

Что такое магнитный пускатель?

Магнитные пускатели являются также коммутационными устройствами, которые являются фактически модифицированными контакторами, поддерживающими возможность коммутации мощных нагрузок переменного и постоянного тока. Эти устройства эффективно применяются для включений/отключений силовых электроцепей. Предлагаемые коммутационные системы владеют достаточно широкой областью применения. Основное их предназначение – это пуск, реверсирование током и остановка 3-фазного электрического асинхронного привода. Кроме этого, эти устройства успешно могут применяться в системах дистанционного управления различными электрифицированными объектами. Кроме основных рабочих элементов контакторы могут доукомплектовываться различными дополнительными узлами такими, как тепловые реле, вспомогательные контактные группы, автоматы для пуска электродвигателей и пр.

Что общего между контактором и пускателем?

Чтобы понять, в чем же отличия между этими двумя коммутационными системами сначала разберемся, в чем же они схожи между собой.

Общим между пускателем и контактором является то, что оба этих устройства применяются для коммутации электрических цепей, питающих электрооборудование. И контакторы и пускатели применяются для пуска/остановки электродвигателей переменного тока, а также для ввода или вывода ступеней сопротивления, если пуск/остановка выполняются по реостатному принципу.

И контактор, и пускатель владеет в своей конструкции дополнительными парами контактов, используемыми для цепей управления. Они могут быть нормально замкнутыми или нормально разомкнутыми парами контактов.

Габаритные размеры.

Контактор, в отличие от пускателя является довольно таки увесистым и крупногабаритным устройством. Например, 100-амперный контактор в сравнении с таким же пускателем в несколько раз тяжелее и имеет существенно большие размеры.

Конструкционные особенности

Если рассматривать конструкцию контактора, то сразу бросаются в глаза мощные силовые контакторы с дугогасительными камерами. Защитного кожуха, как такового, в контакторах нет, контактор монтируется на специальных щитах, расположенных в закрытых помещениях.

Что касается пускателя, то его силовые контакты всегда находятся под защитой пластикового корпуса. Больших камер дугогашения в пускателях нет, поэтому их не рекомендуют использовать в мощных электроцепях, где требуется частая коммутация.

Защищенность

Благодаря использованию пластикового корпуса в пускателе, а в некоторых случаях и металлического кожуха, эти устройства отличаются высокой степенью защищенности от воздействий внешних факторов. Поэтому такие пускатели можно устанавливать даже под открытым небом, что нельзя делать с контакторами.

Назначение устройств

Основным назначением пускателя является пуск и остановка 3-фазных электрических приводов, работающих на переменном токе. Кроме этого, эти устройства могут осуществлять коммутацию цепей для подачи питания на осветительные системы, обогревательное оборудование и прочее электрическое оборудование.

Что касается контактора, то он подходит для коммутации любых цепей постоянного и переменного тока.

Заключение

Исходя из выше сказанного, следует, что пускатель является своего рода одной из модификаций контактора и может применяться для определенных целей. Контакторы, конструкция которых модифицируется постоянно, могут применяться практически в любом случае для выполнения коммутации электрических цепей. Поэтому на современном потребительском рынке контакторы практически вытеснили пускатели и успешно выполняют их функции.

Схема подключения на 380 в

Стандартная схема используется в тех случаях, когда необходим запуск двигателя. Управление осуществляется при помощи кнопок «Пуск» и «Стоп». Вместо двигателя через магнитные пускатели может быть подключена любая нагрузка.

В случае питания от трехфазной сети в силовую часть входит:

1. Трехполюсный автоматический выключатель.
2. Три пары силовых контактов.
3. Трехфазный асинхронный электродвигатель.

Цепь управления питается от первой фазы. В нее же включены кнопки «Пуск» и «Стоп», катушка и подключенный параллельно кнопке «Пуск» вспомогательный контакт.

При нажатии на кнопку «Пуск» на катушку попадает первая фаза. После этого пускатель срабатывает, и все контакты замыкаются. Напряжение проходит на нижние силовые контакты и по ним поступает на электродвигатель.

Схема может отличаться в зависимости от номинального напряжения катушки и напряжения используемой питающей сети.

Сравнение

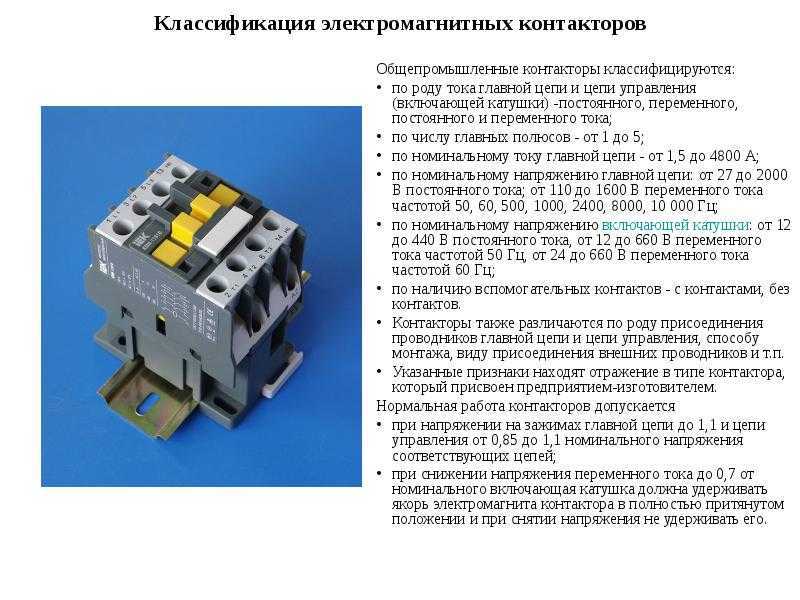

Контакторы бывают трех видов: переменного тока, постоянного тока, иногда постоянно-переменного тока.

Устройства постоянного тока используют для включения и выключения приемников электроэнергии в электрических цепях постоянного тока; в устройствах повторного автоматического включения, в приводах высоковольтных выключателей. Данное оборудование (однополюсные и двухполюсные аппараты) предназначено для работы с напряжением от 22 до 440 В и силой тока до 630 А.

Контактор постоянного тока МК 2-20Б-У3 63А

Устройства переменного тока используют для включения пусковых резисторов, нагревательных устройств, для управления трехфазным асинхронным электродвигателем с короткозамкнутым ротором, для запуска трехфазных трансформаторов, тормозных электромагнитов и др. Аппараты переменного тока разработаны для коммутации электроцепей переменного тока.

Магнитные пускатели обычно используют для дистанционного управления асинхронными трехфазными электрическими двигателями с короткозамкнутым ротором. Пускатель электромагнитный — это комбинированное электромеханическое устройство управления и распределения, предназначенное для запуска и разгона до номинальной скорости двигателя, а также для обеспечения его бесперебойной работы, защиты подключенных цепей и электродвигателя от рабочих перегрузок и отключения питания. Пускатели магнитные, оборудованные ограничителями перенапряжений, применяются в системах управления, использующих микропроцессорную технику. Пускатели работают с переменным напряжением от 24 до 660 Вольт и частотой в 50-60 Герц или с постоянным напряжением от 34 до 440 В.

Магнитный пускатель ПМЕ-213

Магнитные пускатели

Магнитный пускатель — низковольтный аппарат комбинированного типа и электромагнитного принципа, который производит запуск электродвигателей, обеспечивает их непрерывное вращение, отключает от электропитания, защищает, выполняет реверсивные функции.

Принцип работы

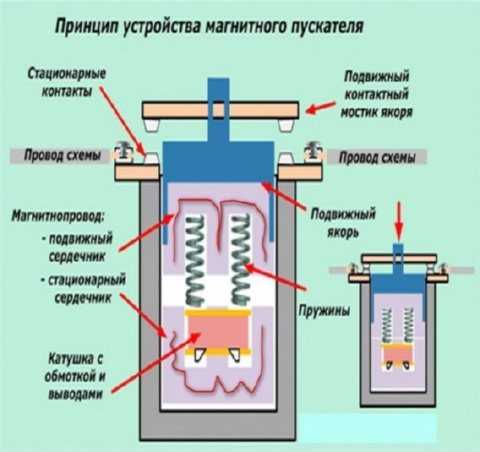

Данный прибор, состоит из основной части, для стационарного крепления, катушки, якоря, который передвигается по направляющим механизма, пружинного механизма, стационарных и подвижных контактов и корпуса. Самые простые пускатели, предстают в виде коробки, оборудованной кнопкой и клеммами, для присоединения к силовым цепям и стационарным контактам.

Принцип действия, заключается в том, что, когда ток попадает на катушку пускателя, он срабатывает по принципу электромагнита. Под воздействием магнитного поля, якорь притягивается к сердечнику, вследствие чего происходит замыкание контактного мостика, и запускается электрооборудование. Нижнее положение якоря, влияет на работу всего прибора. В данном положении, должно быть надежное сцепление контактов, так как данная составляющая играет роль прочного соединения входных и выходных электрических проводов, в момент срабатывания схемы.

Отсутствие тока, влечет за собой, исчезновение магнитного поля вокруг катушки. Это приводит к отбрасыванию якоря вверх за счет энергии пружин, контактный мостик, находящийся на подвижной части, обеспечивает разрыв силовой цепи, что приводит к отключению питания и оборудования. В данной системе, тоже есть наличие, вспомогательных блок-контактов.

Исправность магнитных пускателей, можно проверять вручную. Если устройство исправно, то, при нажатии на якорь, должно ощущаться сопротивление от сжатия пружин. Такое ручное управление допустимо только для проверок и не применяется во время рабочего процесса.

Область применения

Основная сфера использования магнитных пускателей — запуск, остановка и реверс электрических двигателей асинхронного типа. А, так как эти устройства достаточно неприхотливы и защищены от воздействия окружающей среды, то их устанавливают для дистанционного управления осветительным оборудованием, компрессорными установками, насосами, кранами, электропечами, конвейерами, кондиционерами.

Разница между контактором и пускателем

В промышленности, коммерческом и гражданском строительстве любые задачи, связанные с запуском и остановкой двигателей, оборудованных дистанционным управлением, решают контакторы и пускатели. Эти устройства применяются там, где постоянно требуются частые пуски или же коммутация электрооборудования с большими токами нагрузки. Рассмотрим, что это за устройства и чем они между собой отличается.

• Определение
• Сравнение
• Выводы TheDifference.ru

Определение

Контактор — это исполнительный механизм, представляющий собой блок быстродействующих переключателей (т.е. контактных групп). Он может быть самостоятельным устройством или входить в состав другого оборудования. Контактор — коммутационный аппарат, управляемый дистанционно, который предназначен для частых коммутаций электроцепей при номинальных (нормальных) режимах функционирования. Замыкание или размыкание контактов обычно осуществляется при помощи электромагнитного привода. Отличительной особенностью контакторов, в сравнении с электромагнитными реле, выполняющими приблизительно те же функции, является то, что они разрывают электрическую цепь одновременно в нескольких местах, а электромагнитные реле разрывают цепь обычно только в одной точке.

Пускатель (магнитный) — это модифицированный контактор, имеющий дополнительное оборудование (обычно это тепловое реле, плавкие предохранители, дополнительная контактная группа либо автомат для запуска электрического двигателя).

Сравнение

Контакторы бывают трех видов: переменного тока, постоянного тока, иногда постоянно-переменного тока.

Устройства постоянного тока используют для включения и выключения приемников электроэнергии в электрических цепях постоянного тока; в устройствах повторного автоматического включения, в приводах высоковольтных выключателей. Данное оборудование (однополюсные и двухполюсные аппараты) предназначено для работы с напряжением от 22 до 440 В и силой тока до 630 А.

Устройства переменного тока используют для включения пусковых резисторов, нагревательных устройств, для управления трехфазным асинхронным электродвигателем с короткозамкнутым ротором, для запуска трехфазных трансформаторов, тормозных электромагнитов и др. Аппараты переменного тока разработаны для коммутации электроцепей переменного тока.

Магнитные пускатели обычно используют для дистанционного управления асинхронными трехфазными электрическими двигателями с короткозамкнутым ротором. Пускатель электромагнитный — это комбинированное электромеханическое устройство управления и распределения, предназначенное для запуска и разгона до номинальной скорости двигателя, а также для обеспечения его бесперебойной работы, защиты подключенных цепей и электродвигателя от рабочих перегрузок и отключения питания. Пускатели магнитные, оборудованные ограничителями перенапряжений, применяются в системах управления, использующих микропроцессорную технику. Пускатели работают с переменным напряжением от 24 до 660 Вольт и частотой в 50-60 Герц или с постоянным напряжением от 34 до 440 В.

Магнитный пускатель ПМЕ-213

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Коммутационная аппаратура помогает обеспечивать удобство и безопасность эксплуатации практически всего электрооборудования, как в бытовой, так и в промышленной сети. Кнопки пуска и обычные клавишные модели выключателей позволяют обеспечивать подачу электроэнергии к нужному потребителю. Однако силовое электрооборудование существенно отличается от линейных потребителей, из-за скачка пускового тока и сам прибор, и коммутатор подвергаются существенному воздействию токовой нагрузки. Поэтому для электрических машин, крупных промышленных предприятий и специального оборудования применяется электромагнитный пускатель.
