Как выбрать стабилизатор напряжения для газового котла

Устройство стабилизатора напряжения

Основы функционирования подобного оборудования необходимо знать, перед тем как подобрать стабилизатор напряжения для газового котла.

Основные узлы стабилизатора напряжения

Аппарат выполняется из таких конструктивных узлов:

1. Автотрансформатор с различными обмотками, он отвечает за соответствие выходных показателей общеустановленным характеристикам.
2. Контролирующее устройство, определяющее конфигурации поступающего напряжения.
3. Предохранители, отключающие аппарат при выходе характеристик электрической сети за границу допустимых показателей.
4. Управляющая автоматика, изменяющая направления движения тока по обмоткам.
5. Аккумуляторы, подпитывающие аппарат в отсутствии электроэнергии.

У релейных стабилизаторов напряжения для газового котла с рабочей шкалой 10%, напряжение меняется вокруг 220 В, колеблясь на 10 % в разную сторону от базы.

Вот почему щелкает стабилизатор, когда реле часто срабатывают из-за плохого качества электроэнергии. Технологически, действие стабилизации получается различными способами, зависящим от модификации прибора.

Источник бесперебойного питания (ИБП)

ИБП обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.

Линейно-интерактивные ИБП (Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).

Онлайн ИБП

Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.

Энергия ИБП Pro 80019 000 руб.

Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.

Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.

Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).

Почему не подходят компьютерные ИБП / UPS

Примечание 3. Обычные (компьютерные) ИБП не подходят для работы с газовыми котлами по двум причинам: ёмкость их встроенных аккумуляторов, чаще всего, рассчитана лишь на 10-15 мин. автономной работы (чего явно недостаточно). А выходное напряжение имеет форму «модифицированной синусоиды», что вызывает сбои в работе котлов и отрицательно сказывается на работе циркуляционных насосов системы отопления. Поэтому, для котлов используются комплекты ИБП, состоящие из инвертора и внешнего аккумулятора (-ов). Инверторы обладают чистой синусоидой, а внешние аккумуляторы можно выбирать любой емкости, исходя из необходимого времени автономной работы.

Зачем нужен стабилизатор для котла

Газовый котел состоит из множества отдельных частей, которые помещают в большой корпус. Современное устройство предназначено не только для подогрева, но и обеспечения безопасности при работе. Для этого в котлы устанавливают электронные блоки и различные микропроцессоры.

Бесперебойник Энергия с индикацией

Чтобы работа оборудования была бесперебойной и безопасной, все блоки электроникой схемы должны работать в правильном режиме и не отключаться из-за нестабильной работы сети. Во избежание скорых поломок я советую монтировать стабилизаторы напряжения для котлов.
Чтобы понять, нужен ли стабилизатор напряжения, нужно ознакомиться с его возможностями. Котлы используют питание в 220-230 В с малой долей погрешности в 10-15%. Если мощность понизится на 20 В, котёл сможет работать без изменений. Но при более сильном падении напряжения оборудование не сможет полноценно функционировать и отключится.
Такие проблемы часто возникают в отдаленных от большого города участках, где проложены слабые электролинии. Котлы там могут функционировать нестабильно, периодически отключаться. Это приведёт к тому, что устройство однажды и вовсе сгорит.

Чтобы устранить возможность появления таких неприятностей, необходимо ставить стабилизатор напряжения для котла отопления. Так можно увеличить время его работы.

Для чего нужен стабилизатор котла

Котлы, работающие на газовом топливе в современных системах теплоснабжения — сложнейшие установки, имеющие электротехнические составляющие, восприимчивые к потребительскому качеству напряжения, а конкретно: платы регулирования и автоматика безопасности, насосы циркуляции греющего теплоносителя, системы разжигания топлива и включения вентиляционной установки.

К выбору лучше отнестись серьезно. Источник фото: rusthermo.ru

По этой причине, при приобретении дорогостоящего котла, нужно заранее побеспокоиться о специальной защите его цифровых плат от сетевых нарушений. Вот почему в России вообще, не стоит вопрос о том, нужен ли стабилизатор напряжения для отопительного оборудования, всем потребителям понятно, что нужен.

Применение стабилизаторов защищает дорогостоящее оборудование от поломок, что также важно, для оборудования, которое находится на гарантийном обслуживании. Все дефекты газовых агрегатов, полученные из-за скачков напряжения, не относятся к гарантийным случаям, поэтому восстановительные работы выплачиваются собственником установки за свой счет

Все дефекты газовых агрегатов, полученные из-за скачков напряжения, не относятся к гарантийным случаям, поэтому восстановительные работы выплачиваются собственником установки за свой счет.

Для чего нужен стабилизатор напряжения

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме!

И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Бытовая техника, подключенная через стабилизатор, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся бытовая техника изначально проектируется на конкретное значение в сети.

Стабилизаторы также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном питании в сети.

Если подано питание меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор.

Стабилизатор для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого значения питания необходим повышающий/понижающий стабилизатор от авторитетного производителя.

Значение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

1. Зачем нужен стабилизатор:
2. Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.
3. Есть смысл задуматься о покупке стабилизатора, если у Вас есть хотя бы холодильник или микроволновая печь и питание в сети периодически падает ниже 190 вольт.
4. Ну и если у Вас «полный фарш» бытовой техники и питание периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения.

Вывод очевиден:

Принцип работы стабилизатора напряжения

• Принцип работы стабилизатора заключается в отслеживании изменений входного питания и корректировке в соответствии с ситуацией:
• При изменении входного напряжения, первую фазу (20 миллисекунд) стабилизатор использует для замера.
• После замера происходит реагирование на ситуацию. При изменении напряжения в пределах диапазона, происходит выравнивание до 220 В.
• При падении значения ниже диапазона, стабилизатор переходит в режим «вытягивания» — поднимает питание, на сколько хватает ресурса трансформатора.
• При скачке выше диапазона, происходит аварийное отключение.
• Импульсные скачки и скачки при отключениях и включениях электроэнергии не пропускаются.
• Регулировка напряжения в стабилизаторе организовано методом переключения добавочных обмоток специального трансформатора.

Переключение осуществляется электронными ключами в момент прохождения синусоиды напряжения через нулевую отметку. Электронные ключи управляются процессором по специальной программе.

Процессор собирает данные с датчиков и коммутирует ключи по заданному алгоритму. Также, процессор не допускает включения более одного ключа и следит за исправностью ключей.

Процессор также собирает данные с сопутствующих датчиков, не обозначенных на схеме (силы тока, нагрева трансформатора, питания процессора, и др.).

В алгоритм программы процессора заложены следующие режимы:
Транзит — режим, когда 220 В на входе нормальное и стабилизатор обеспечивает защиту только от внезапных скачков.
Повышение — режим, когда питание на входе ниже нормы, но в пределах диапазона регулирования, стабилизатор выравнивает его до номинального.
Вытягивание — аварийный режим, когда 220 В на входе ниже нормы и ниже диапазона

Обратите внимание! Стабилизатор не отключается, а поднимает питание, на сколько хватает ресурса трансформатора.
Понижение — режим, когда напряжение на входе выше нормы, но в пределах диапазона регулирования, стабилизатор выравнивает питание до номинального.
Авария — режим, когда 220 В на входе выше диапазона регулирования, стабилизатор отключается, переходя в дежурный режим и «ждет» падения питания.
Задержка включения — режим обеспечивает сглаживание скачка при включении электроэнергии.

Советы на примерах конкретных моделей

Ряд производителей не указывают жесткого требования о наличии стабилизатора, например, фирма «Аристон». Тем не менее, в случае поломки, вам все равно, скорее всего, откажут в гарантийном ремонте из-за несоответствия условий эксплуатации заявленным в техпаспорте значениям.

Для сравнения поговорим о немецком отопительном оборудовании. Например, газовый котел навесного типа Buderus Logamax U052-28. Потребляемая мощность котла составляет 155 Вт при напряжении 220-240 В с частотой в 50 Гц

Обратите внимание, что при поломках в результате подачи напряжения за пределами указанных параметров, ремонт будет считаться не гарантийным. Следовательно, мощность необходимого стабилизатора составит 155 Вт×5=775 Вт плюс небольшой запас, получится от 800 Вт.

С маркой «Висман» дело обстоит примерно также. Производитель не указывает жестких требований о наличии стабилизатора, поскольку в Германии сети работают более стабильно. Так, рабочее напряжение данных котлов составляет 210-230 В при мощности в 130-165 Вт. Следовательно, стабилизатор понадобится с мощностью примерно в 1 кВт или чуть меньше. Чем больше будет запас прочности, тем выше цена прибора.

В завершение

Подводя итог всему сказанному, сделаем вывод, что стабилизатор напряжения для современных газовых котлов нужен всегда, вне зависимости от марки – будь то «Аристон», «Беретта», «Бакси», «Будерус» или «Висман». Кроме того, полную безопасность смогут обеспечить только стабилизаторы на тиристорах, либо же инверторные. Не стоит экономить на стабилизаторе, поскольку без них в первую очередь обычно ломается управляющая плата, в которой заложена половина всей стоимости отопительного котла.

Как подобрать мощность стабилизатора

Защитное устройство обязано обладать хорошей мощностью, чтобы обеспечить производительность абсолютно всех элементов, присоединенных к котлоагрегату: блок управления агрегатом, насос циркуляции теплоносителя и вентилятор.

Следовательно, в самую первую очередь, нужно уточнить, какое количество узлов потребления электрического тока станет подсоединяться через стабилизатор.

Данные по мощности прописаны в паспортах

Кроме того нужно принимать во внимание, что у потребителей тока, например, таких, как насос, имеют повышенные пусковые мощностные характеристики. Поэтому расчетное значение требуется увеличить на 1.3

Виды стабилизаторов

Стабилизатор напряжения для котлов отопления создан, чтобы работать в нескольких направлениях: при любых скачках напряжения выравнивать показатель до 220 В или безопасно обесточивать систему, если возможности аппарата не позволяют нормализовать силу тока.

Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования.
Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.

Электромеханические

Принцип действия оборудования основан на установленных внутри корпуса обмотках трансформатора, по которым движутся угольные щётки. Привод обеспечивает вращение агрегата. Исходя из входного напряжения, щётки будут принимать определенное положение, передавая аппарату необходимый ток.

Преимущества:

• высокая точность работы;
• низкая и доступная цена;
• большой выбор регулировок;
• сохранение работоспособности при больших перегрузках;
• компактные размеры.

Но имеются и некоторые недостатки, о которых нужно знать:

• время срабатывания – 2 секунды, а это очень много, если на котле стоят электронные детали;
• при возникновении резкого скачка тока стабилизатор иногда снижает или завышает выходящее значение;
• при похолодании стабилизатор на котле будет плохо срабатывать из-за минусовой температуры;
• присутствуют механические части, они недолговечные из-за износа щеток;
• при работе создаёт много шума;
• возникают искры при эксплуатации, что создает опасность возгорания – в таком случае необходимо использовать удаленный монтаж.

Такой стабилизатор часто используют для газовых котлов, но специалисты советуют заранее позаботиться о мерах предосторожности. Оборудование желательно устанавливать на определённом расстоянии от самого отопительного котла

Релейные

Этот тип новее предыдущего варианта и наиболее широко используется при работе с котлами. На трансформаторе размещают от 5 до 12 реле, которые помещают в отдельный корпус. При резком изменении напряжения, ток пропускается через один из них по контуру максимально приближенного к 220 В. Таким образом, происходит выравнивание. Желательно выбирать стабилизатор с наиболее большим количеством реле.
В конструкции полностью устранены механические компоненты. Это влияет на продолжительность срока эксплуатации.

Преимущества:

• мгновенно срабатывает на перепады;
• большой диапазон водного напряжения;
• хорошо справляется с большими перегрузками;
• без перебоев работает при минусовой температуре;
• нет необходимости постоянно обслуживать и осуществлять контроль;
• прослужит долгие годы из-за отсутствия механических деталей;
• доступная стоимость.

Недостатки:

• если приобрести оборудование с маленьким числом реле, то шаг сильно увеличится, а потому пострадает точность;
• погрешность напряжение до 8%;
• создает много шума при эксплуатации.

Стабилизатор получил популярность из-за оптимального соотношения цена/качество.

Электронные

Источник фото: ua.all.biz

Этот тип оборудования проводит ток через контуры обмотки трансформатора. Но это происходит благодаря не привычному реле, а специальным ключам. Симисторы могут пропускать идущий из сети ток в нескольких направлениях, а тиристоры только в одном. Эти полупроводниковые элементы небольших размеров, но имеют большую эффективность при работе.

Преимущества:

• долгий срок эксплуатации;
• неприхотливость в обслуживании;
• нет необходимости постоянно осуществлять контроль за работой;
• могут функционировать без перебоев в сильные морозы;
• широкий диапазон регулировок.

Недостатки:

• повышенная чувствительность к посторонним помехам;
• большая цена за оборудование.

В современные дни такие типы стабилизаторов – самые совершенные из тех, которые можно установить на газовый котёл. Но они уступают в популярности релейным из-за высокой цены.

Лучшие стабилизаторы релейного типа для газовых котлов

Самыми популярными в России приборами для стабильной работы газовых котлов являются модели релейного типа. Они относятся к классу автоматических трансформаторных устройств с механической регулировкой стабилизации. Важнейшей положительной характеристикой изделий релейного типа считается быстрое реагирование на скачки напряжения (до 20 мс).

4 Powercom TCA-2000

Доступные релейные преобразователи напряжения для газовых котлов предлагают производители из Китая. Powercom TCA-2000 имеет компактный корпус, в котором вмонтированы 4 выходные розетки европейского типа. Они защищены от случайного проникновения людей или предметов. С целью полной безопасности все розетки имеют контур заземления.

К достоинствам стабилизатора следует отнести и выдерживание высоких нагрузок. Даже в условиях плохой работы электросети сохраняется исправная работа котла. Модель обладает бесшумностью во время работы.

3 Huter 400GS

Релейный стабилизатор Huter 400GS имеет лучшую стоимость в данной категории и отлично подходит для защиты электронной части газового котла. Он работает в диапазоне от 110 до 260 V с максимально возможным отклонением стабилизации не более 8%.

Он удобен в подключении, имеет цифровую индикацию напряжения, малые габариты и крепится на стену. Но главное его преимущество – обеспечивает на выходе синусоидальный ток без искажений.

Владельцы, выбравшие этот стабилизатор, в своих отзывах указывают и другие сильные стороны Huter 400GS. Они выражены в наличии защиты от короткого замыкания, высокого напряжения или перегрева проводки. Во всех этих аварийных ситуациях автоматика проведет отключение от сети и предотвратит порчу дорогостоящего оборудования.

2 RUCELF КОТЁЛ-600

Релейный стабилизатор RUCELF КОТЁЛ-600, произведенный и разработанный в России, отлично зарекомендовал себя на рынке электротехнических товаров. Простой, и в то же время надежный механизм защиты дорогостоящего блока управления газовым котлом замечательно противостоит частым перепадам напряжения, сохраняя точность работы до окончания эксплуатационного срока.

Владельцам нравится этот компактный настенный прибор. Хоть он и стоит дороже аналогичных моделей других брендов, стабилизатор RUCELF выделяется более надежными комплектующими и высокими рабочими характеристиками.

Он отлично подходит для газовых отопителей, электрическая часть которых потребляет до 400 Ватт (это практически все современные модели). В отзывах положительно оценивается совместная работа стабилизатора с таким оборудованием, как Baxi, Ariston, Ferolli и Vaillant.

При наличии заземления, правильного соединения (фаза и ноль должны приходить на соответствующие разъемы), стабилизатор и подключенный через него котел отопления будет служить своему владельцу максимально возможный отрезок времени.

1 Daewoo Power Products DW-TM1kVA

Лучшим недорогим стабилизатором для газовых котлов с хорошими техническими характеристиками является Daewoo Power Products DW-TM1kVA. При доступной цене он обладает высоким КПД (95%), приличной мощностью (1 кВт), небольшой погрешностью (8%), широким пределом перепадов напряжения (140-270 В).

Время отклика составляет 20 мс, прибор имеет защиту от помех, перегрева, высокого напряжения и короткого замыкания.

Потребителям нравятся небольшие габаритные размеры настенной модели, маленький вес (всего 3,285 кг), стильный дизайн и цифровой дисплей. Единственным недостатком многие считают короткий электрический шнур.

Минусы питания котла через стабилизатор

Возможно, вы будет разочарованы, но подключение газового котла через стабилизатор напряжения не избавит вас от всех проблем. Вот, например, что не по зубам ни одному стабилизатору:

• он не защитит котел от удара молнии в воздушную линию, питающую ваш дом (в идеале нужно устройство защиты от импульсных перенапряжений — УЗИП);
• не поможет при пропадании напряжения (тут не обойтись без источника бесперебойного питания — ИБП);
• никакой стабилизатор, кроме дорогого инверторного, не способен исправить частоту входного напряжения (для этих целей придется ставить он-лайн ИБП).

Теперь самое интересное. Каждая из задач, с которыми справляются стабилизаторы напряжения, с успехом решается более дешевыми приборами:

• защита газового котла от помех по цепи питания с успехом реализуется с помощью обычного сетевого фильтра или фильтра, входящего в состав ИБП;
• обесточивание котла при недопустимо низком или, наоборот, слишком высоком напряжении можно организовать при помощи значительно более дешевого устройства — реле контроля напряжения.

Становится очевидным, что подключение котла через стабилизатор — далеко не самое оптимальное решение. Любой, даже самый посредственный on-line ИБП будет на голову лучше, чем самый лучший стабилизатор для газового котла. А если дополнительно к бесперебойнику установить реле напряжения и сетевой фильтр, ваш газовый котел станет практически неуязвимым.

Правила подключения стабилизатора к газовому котлу

Подключения стабилизатора напряжения к газовому оборудованию выполняется по определенным правилам, обеспечивающим безопасную и продолжительную эксплуатацию системы.

Прежде всего, необходимо соблюдать следующие требования:

• Для установки прибора нужно выбрать сухое место, исключая ванные комнаты и другие помещения с повышенной влажностью.
• Запрещается располагать устройство рядом с легковоспламеняющимися веществами и горючими материалами.
• Свежий воздух должен свободно поступать к корпусу прибора. Поэтому стабилизаторы не должны устанавливаться в шкафах.

Для непосредственного подключения к сети используется обычная розетка, оборудованная контактом заземления. Устройства настенного типа устанавливаются неподалеку от газового котла. Подключение осуществляется через розетку, установленную на корпусе стабилизатора.

Некоторые хозяева рассматривают сетевой фильтр, как более дешевую альтернативу стабилизирующему устройству. Это неправильно, потому что в таком случае не обеспечивается защита от скачков напряжения и электроника просто выйдет из строя. Фильтр способен лишь отсечь высокочастотные помехи, попадающие на блок питания прибора. От него невозможно добиться точности и стабильности в отношении параметров напряжения.

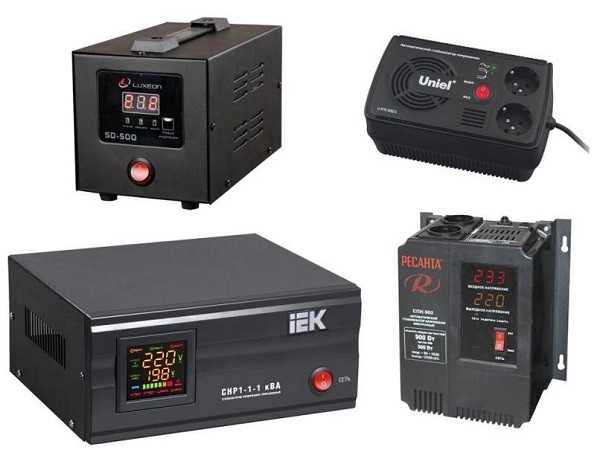

Стабилизатор для котла

Это самый простой и бюджетный вариант защиты от скачков напряжения. Приобретается стабилизатор, чаще всего релейный (ступенчатая регулировка), вешается на стену (бывают напольные) рядом с котлом, включается в розетку сам стабилизатор, а в розетку на его корпусе включается котел. Все. Какие модели сейчас самые популярные?

Бастион TEPLOCOM ST-888 — релейный, мощность 888 В·А (~620 Вт), диапазон работы 145 — 260 В, погрешность 10% (Рис. 1.), цена примерно 4 700 руб.

Рис.1. Внешний вид стабилизаторов Ресанта LUX АСН-1000Н/1-Ц, Энергия АРС-1000, Бастион TEPLOCOM ST-888 и Rucelf КОТЁЛ-1200 отличается значительно, начинка приборов не на столько, но тоже отличается.

Рис.1-а. У Энергии АРС-1000 есть специальная шпилька для правильного подключения фазо-зависимых котлов (защита по полярности).

Примечание. ЭкспертКотел.ру не рекомендует стабилизаторы и ИБП мощностью ниже 500 В·А, особенно для двухконтурных котлов. При просадке напряжения, снижается и выходная мощность стабилизатора или ИБП, например, рассмотренный выше Ресанта LUX АСН-1000Н/1-Ц при падении напряжения до 140 вольт будет выдавать ~350 Вт (~50% от номинала). Если суммарная мощность нагрузки будет выше, чем то, что выдает стабилизатор в данный момент, то он отключится и отключит котел. Поэтому лучше учесть запас на случай падения напряжения, оптимальная мощность 1 кВ·А, 1,5 кВ·А или 2 кВ·А. Это касается и ИБП.

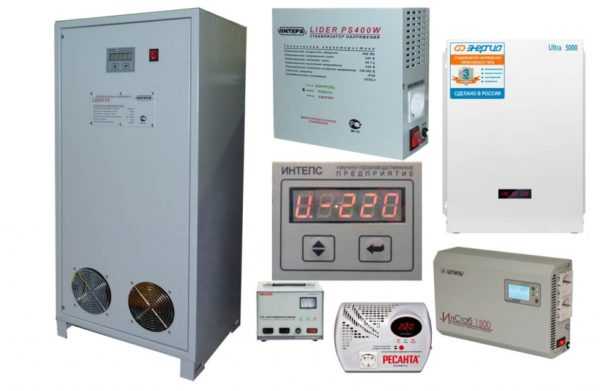

Разновидности стабилизаторов напряжения

Стабилизаторы напряжения — устройства распространенные. Их применяют не только для защиты котлов. Поэтому у этих приборов широкий модельный ряд. По конструктивным особенностям и принципу работы выделяется 4 вида:

• электромеханический;
• релейный;
• электронный;
• инверторный.

Электромеханические

Устройства этой категории напоминают лабораторный автотрансформатор. Имеется торообразный сердечник. На него намотаны витки первичной и вторичной обмотки. По ним двигается ползунок из графитовой щетки.

Основные достоинства приборов данного типа:

1. Повышенная точность регулировки. Чем больше витков трансформатора, тем точнее стабилизатор выдает нужное напряжение.
2. Терпимость к перегрузкам. Мощность устройства протекает через железный трансформатор, который кратковременно способен работать при превышенных нагрузках.

Устройство электромеханического стабилизатора

Недостатки:

1. Недолговечность работы. Графитовая щетка подвержена истиранию.
2. Задержка переключения на другой уровень напряжения порядка 2 с. Стабилизатор может не успеть выровнять напряжение. Поэтому газовый котел выйдет из строя.

Релейные

Релейные стабилизаторы напряжения по принципу работы напоминают электромеханические. В основе устройства трансформатор. На первичную обмотку подается сетевое нестабилизированное напряжение. Вторичная обмотка имеет множество отводов. Они подключаются к выходу устройства через реле. Если выходного напряжения недостаточно, стабилизатор подключает к выходу дополнительный виток трансформатора.

Плюсы стабилизаторов релейного типа:

1. Быстрая реакция на перепады напряжения. Реле может включиться менее чем за секунду.
2. Способны работать при отрицательных температурах. Реле невосприимчивы к холоду.

Минусы:

1. Дешевые модели с малым количеством реле обладают плохой точностью регулировки. Выходное напряжение способно отклоняться от требуемого значения на 8%.
2. Шум. Переключение реле издает характерный щелчок. Поэтому прибор плохо подходит для жилых помещений.

Прибор релейного типа

Электронные

В этих устройствах также используется трансформатор. Однако в них отсутствуют механические щетки или реле. Выходное напряжение регулируется с помощью электронных симисторных ключей.

Симисторы все время работы находятся либо в открытом, либо в закрытом состоянии. Они или пропускают электрический ток на выход, или блокируют. Электронная плата стабилизатора высчитывает, какую часть напряжения следует пропустить к потребителю (котлу), а какую оставить в сети.

Плюсы электронных стабилизаторов:

1. Повышенная точность регулировки. Отклонения не превышают 1-2 %.
2. Отсутствие подвижных элементов. Отсюда никаких шумов и хорошая надежность.

Минусы:

1. Чувствительность к помехам в питающей сети. Схема управления прибора восприимчива к ВЧ импульсам.
2. Высокая цена. В некоторых моделях применяются дорогие микроконтроллеры.

Автоматический однофазный стабилизатор электронного типа

Инверторные

Сложные и дорогие устройства. Они гарантируют максимальное качество и точность выходного потенциала. Инверторные стабилизаторы берут от сети переменное напряжение 220 В. Затем выпрямляют его с помощью диодного моста и стабилизируют электролитическими конденсаторами. На выходе фильтра получается постоянное напряжение порядка 310 В.

Далее оно снова переворачивается (инвертируется) в переменный вольтаж 220 В 50 Гц. Выходное напряжение формируется контроллером стабилизатора. Оно лишено шумов и искажений. Поэтому на выходе получается чистая синусоида с нужной амплитудой.

Инверторный стабилизатор Штиль

Достоинства:

1. Высокое качество выходного напряжения. Оно никак не зависит от входного.
2. Мгновенная регулировка выходных параметров. Напряжение отслеживается в режиме реального времени.

Недостатки:

1. Высокая цена прибора. За счет дороговизны электронных компонентов.
2. Сложный и затратный ремонт. В случае поломки придется искать специалиста по ремонту инверторных преобразователей.

Преимущества газового оборудования

Современное газовое оборудование обладает наиболее оптимальными техническими и эксплуатационными характеристиками. Такие котлы легко программируются на нужные рабочие режимы и доводятся до нормы путем точных регулировок. За счет этого создается существенная экономия энергоносителей и соответственно, денежных средств. Однако, данные системы не могут обходиться без электроэнергии они требуют непрерывного и сбалансированного питания.

Благодаря использованию электронных схем и другим конструктивным особенностям, газовые котлы имеют ряд отличий и преимуществ:

• Наличие электронных схем, обеспечивающих оптимальный расход газа. В нужные моменты автоматика включает установленное количество горелок и регулирует высоту пламени на каждой из них.
• С помощью тонких настроек электроника самостоятельно отслеживает изменяющиеся внутренние и внешние условия. После этого она выбирает и запускает наиболее оптимальный режим, обеспечивающий рациональное и экономичное функционирование системы с минимальным расходом газа.
• Практически все модели оборудованы плавным розжигом. При наборе заданной температуры у них автоматически снижается интенсивность горения и количество повторных запусков котла, способствуя долговечной эксплуатации оборудования.
• В современных системах с несколькими контурами температурные показатели отслеживаются на каждом участке. В памяти электронных блоков управления сохраняются все параметры, необходимые для поддержания установленных рабочих режимов. Программирование учитывает не только дни недели, но и часы, когда система должна будет работать с максимальной отдачей. В сферу регулировок попадают и циркуляционные насосы, оптимально распределяющие тепловую энергию по всем контурам отопления.
• Электроника и автоматика постоянно следит за безопасностью оборудования. Несколько ступеней надежно защищают при сбоях в работе и аварийных ситуациях.

Таким электронным схемам необходимо стабильное электропитание, которое обеспечивается путем установки стабилизирующих устройств. Стоимость этих приборов совсем невелика по сравнению с возможными разрушительными последствиями от перепадов напряжения.

Заключение: нужен ли стабилизатор с аккумулятором

Котёл — важное оборудование в доме, ведь он отвечает за отопление и горячую воду. Поломка газового котла, особенно зимой, станет настоящей коммунальной катастрофой, а ремонт занимает обычно немало времени

Кроме того, газовые котлы — дорогостоящее оборудование.

Производители указывают в руководстве к приборам требования к эксплуатации, где качественное электропитание чаще всего стоит на первом месте. Если это условие не соблюдается, то гарантийные обязательства аннулируются.

Трансформатор способен защитить чувствительную к питанию электрику котла от поломок, которые в частном секторе происходят часто из-за скачков напряжения.

Вместе с тем стабилизатор делает использование котла намного экономичнее и сохранит немалую сумму владельцу. В условиях российских электросетей применение стабилизатора напряжения обязательно.

Подводим итоги

Выводы получаются неоднозначными:

1. Стабилизатор для электрокотла отопления — дорогое удовольствие.
2. Если напряжение в сети никогда не опускается ниже 170 В, то в стабилизаторе нет смысла. Достаточно просто взять котел с 30%-ым запасом по мощности, чтобы даже при низком напряжении он производил необходимую тепловую мощность.
3. Если котел уже установлен и непременно нужно, чтобы он работал при сильно пониженном напряжении (ниже 170 Вольт), то придется ставить стабилизатор.

   Если вы ниндзя электротехники, можете попробовать подключить через стабилизатор один только циркуляционный насос. Все остальные узлы электрического котла будут работают даже при 140 вольтах. Стабилизатор при этом можно взять самый маломощный и дешевый. Но не забывайте про снижение мощности ТЭНов.

4. Насос — самая уязвимая часть котла. Если котел работает по принципу естественной циркуляции теплоносителя (не содержит насоса), то и стабилизатор ему не нужен.

Ну и самое главное: как бы ни был подключен электрокотел, с использованием стабилизатора или без, это не спасает от полного отключения электричества. Поэтому всегда нужно иметь резерв в виде печки, «буржуйки» или энергонезависимого газового котла, который работает без электричества.
