Принцип работы
Сплит – система, как и всякая холодильная машина, отличается очень высокой эффективностью. Для примера: охладитель, потребляющий электрическую мощность в размере 1 кВт, обладает холодопроизводительностью ориентировочно 3 кВт. При этом никакие законы сохранения энергии не нарушаются и КПД установки вовсе не 300%, как можно подумать.
В качестве рабочего тела выступает фреон, чья температура кипения почти на 100 ºС ниже того же показателя у воды. Хитрость состоит в том, что для парообразования любая жидкость должна получить большое количество тепловой энергии, ее рабочее тело и отнимает у комнатного воздуха в испарителе. В физике эта энергия называется удельной теплотой парообразования.
После перехода в жидкую фазу хладагент проходит через осушитель с целью отделения влаги и входит в расширительный клапан. Здесь за счет резкого увеличения размера канала (сопла) снижается давление и рабочее тело снова возвращается в испаритель за очередной порцией тепла.
Из электрооборудования, потребляющего значительную мощность, на схеме можно увидеть два вентилятора и компрессор, остальные источники энергопотребления ничтожно малы. То есть, приведенный в примере 1 кВт электричества расходуется лишь на вращение осей вентиляторов и компрессора, всю остальную работу проделывает фреон.
Все прочие функции – за системами автоматики. По достижении установленной температуры в помещении датчик подает сигнал на блок управления, а тот останавливает компрессор и вентиляторы, процесс прекращается. Воздушная среда в комнате нагрелась, — и датчик снова инициирует запуск охладителя, такая циклическая работа идет непрерывно. В то же время инверторные сплит – системы, чья конструкция немного отличается от устройства обычных кондиционеров, никогда не останавливают процесс. Такие агрегаты характеризуются плавным изменением температуры и тихим режимом работы компрессора.
Для перехода установки в режим подогрева воздуха происходит переключение направления движения рабочего тела, вследствие чего теплообменники меняются функциями, наружный становится испарителем и отбирает теплоту из окружающей среды, а внутренний действует как конденсатор, передавая эту энергию в помещение. Для перераспределения потоков в схему введен четырехходовой клапан, чтобы не приходилось мудрить с компрессором.
Заключение
Сплит – система, как и другие холодильные машины, является очень экономичной в силу эффективности своей работы. Именно по этой причине они получили широкую популярность для создания комфортных условий в зданиях различного назначения.
Как работает система чиллер-фанкойл
Что такое инверторный кондиционер
Как включить кондиционер на обогрев
Как выполняется антибактериальная чистка кондиционера
При покупке комнатного кондиционера очень важно правильно подойти к выбору технических характеристик и ответственно отнестись к установке. По статистике наибольшая часть поломок кондиционеров происходит из-за их неправильной и неквалифицированной установки
Правильная последовательность подключения электрической схемы кондиционера — это залог его качественной и долговременной работоспособности. Если кондиционер все же установлен неправильно, то впоследствии могут проявиться следующие отрицательные характеристики: протекание конденсата внутрь помещения, утечка фреона и др.
Существует два вида установки кондиционеров в помещениях: стандартная и нестандартная. Стандартная установка — самая распространенная, установка кондиционера недалеко от окна, так как компрессор располагается на улице. Возможно, выполнение установки в комнатах с выполненным ремонтом. Такая установка не является дорогостоящей и не занимает много времени. Нестандартная установка кондиционера достаточно дорогостоящая и кропотливая работа, которую рекомендуется производить только в процессе ремонта помещения, так как она предполагает штробление стен.
Несмотря на то, какой вариант установки Вы выберите, во избежание всех негативных последствий, перед началом монтажа кондиционера и креплений, стоит выяснить важные моменты. Например, такие как схема внешнего соединения и электрическая схема, система электрообеспечения устройства, расположение вводных приспособлений, поперечное сечение проводов и будущие трассы кабелей, выяснить характеристику стены, задействованные для трассы электропроводки. Электрическая схема кондиционера должна соответствовать правилам устройства электроустановок и нормативным документам
Немаловажно участие профессиональной команды специалистов с необходимым оборудованием
Внутренний блок
Он включает в себя элементы:
- Передняя панель, через которую внутрь поступает воздух. Она легко снимается, чтобы пользователь мог добраться до фильтров.
- Фильтр грубой очистки — это обычная пластиковая сетка, которая задерживает крупную пыль (например, шерсть животных, пух и т. д.). Эту сетку нужно чистить 1 раз в месяц.
- Система фильтров, состоящая из угольного, антибактериального, электростатического фильтров. В зависимости от модели кондиционера, некоторых фильтров может не быть вообще.
- Вентилятор для циркуляции чистого воздуха в помещении — холодного или подогретого.
- Испаритель. Представляет собой радиатор, куда попадает ледяной хладагент. Этот радиатор сильно охлаждается фреоном, и вентилятор прогоняет через него воздух, который вмиг становится холодным.
- Жалюзи регулировки направления потока воздуха.
- Индикаторная панель показывает, в каком режиме работает кондиционер.
- Плата управления. На ней находятся центральный процессор и блок электроники.
- Штуцерные соединения — к ним подключаются трубы соединения внутреннего и наружного блоков.
Схема кондиционера проста и логична, но некоторым пользователям непонятно, для чего нужно два блока? Ведь можно брать теплый воздух из помещения и прогонять его через кондиционер, охлаждая его. Но не все так просто: нельзя произвести холод, не производя тепло. А тепло нужно отвести наружу. Для этой цели идеально подходит двухблочная система. Есть также и другие системы, например одноблочные. Там тепло отводится наружу по специальному воздуховоду, выведенному за пределы квартиры.
Проверка работоспособности
Как проверить работоспособность двигателя путем визуального осмотра?
Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка:
- Сломанная опора или монтажные щели.
- В середине мотора потемнела краска (указывает на перегревание).
- Через щели в корпусе внутрь устройства втянуты сторонние вещества.
Чтобы проверить работоспособность двигателя, следует включить его сначала на 1 минуту, а затем дать поработать около 15 минут.
Если после этого двигатель окажется горячим, то:
- Возможно, подшипники загрязнились, зажались или просто износились.
- Причина может быть в слишком высокой емкости конденсатора.
Отключите конденсатор, и запустите мотор вручную: если он перестанет нагреваться – необходимо уменьшить конденсаторную емкость.
Подбор двигателя вентилятора кондиционера
В сплит-системе двигатели применяются во внутреннем и в наружном блоке. Двигатель вентилятора внутреннего блока выполнен из прочного пластика, двигатель вентилятора наружного блока – металлический.

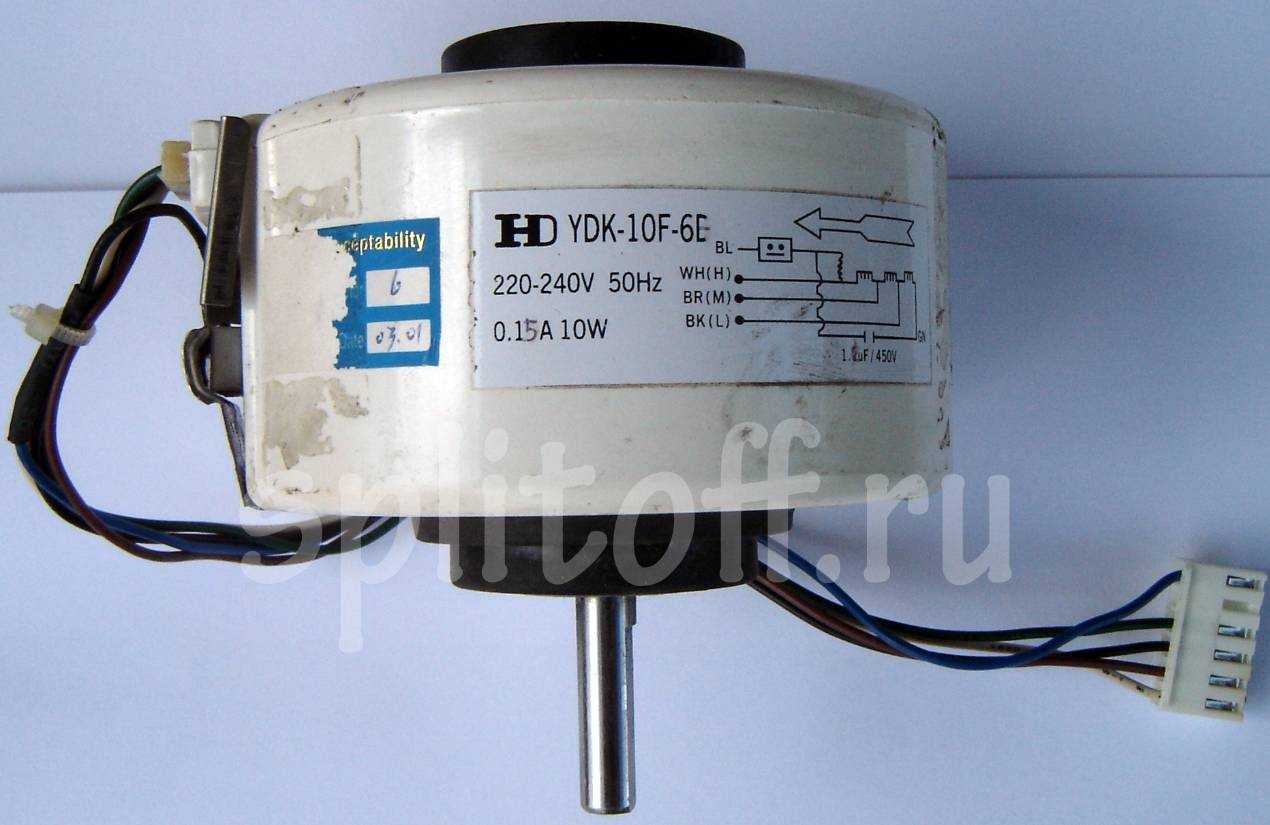

Двигатель вентилятора внутреннего блока (много-обмоточный).

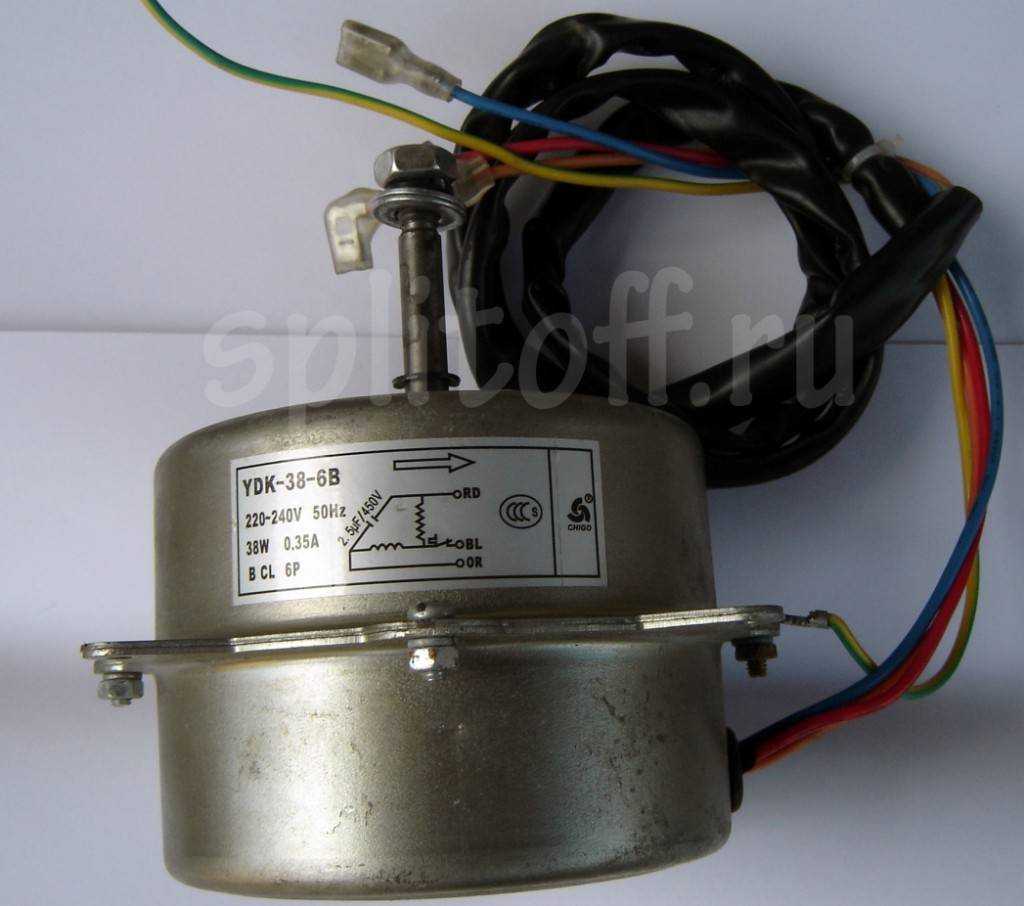

Двигатель вентилятора наружного блока.
Двигатели вентилятора внутреннего блока кондиционера бывают нескольких типов.
Много-обмоточный двигатель. Наиболее распространенный – это двигатель, имеющий несколько обмоток. Подавая напряжение 220В, на разные обмотки, получаем разные скорости вращения вентилятора.
PG-motor. В двигателе этого типа одна обмотка (которая состоит из 2-х частей) на которую подается напряжение через регулирующий элемент (тиристор или симистор). Изменяя амплитуду управляющего напряжения (переменного) получаем разные скорости вращения вентилятора. Часто в названии PG стоит само сочетание этих букв “PG”, редко бывает и такое сочетание “GP”.
Этот двигатель легко отличить от много-обмоточного, по количеству проводов. С PG двигателя выходят два шлейфа проводов на два разъема “мама” в каждом из которых по 3 провода. Маленький разъем идет с датчика Холла.
DC-inverter. Применяется обычно в инверторных системах кондиционирования (не во всех). В этих двигателях скорость вращения регулируется изменением амплитуды постоянного напряжения.
При подборе мотора вентилятора кондиционера, обязательно нужно учитывать его тип, мощность, скорость вращения, направление вращения, габаритные размеры корпуса, элементы крепления, диаметр и длину вала, наличие шлица и/или резьбы на валу. Проверьте соответствие емкости пускового конденсатора, заменяемому двигателю.
Прежде чем заказывать двигатель (мотор) вентилятора кондиционера, проверьте самые распространенные неисправности:
Если слышны посторонние шумы или наблюдается большой люфт вала двигателя – поменяйте подшипники. Это можно сделать в двигателе вентилятора наружного блока сплит-системы, двигатель внутреннего блока, как правило не разборный.

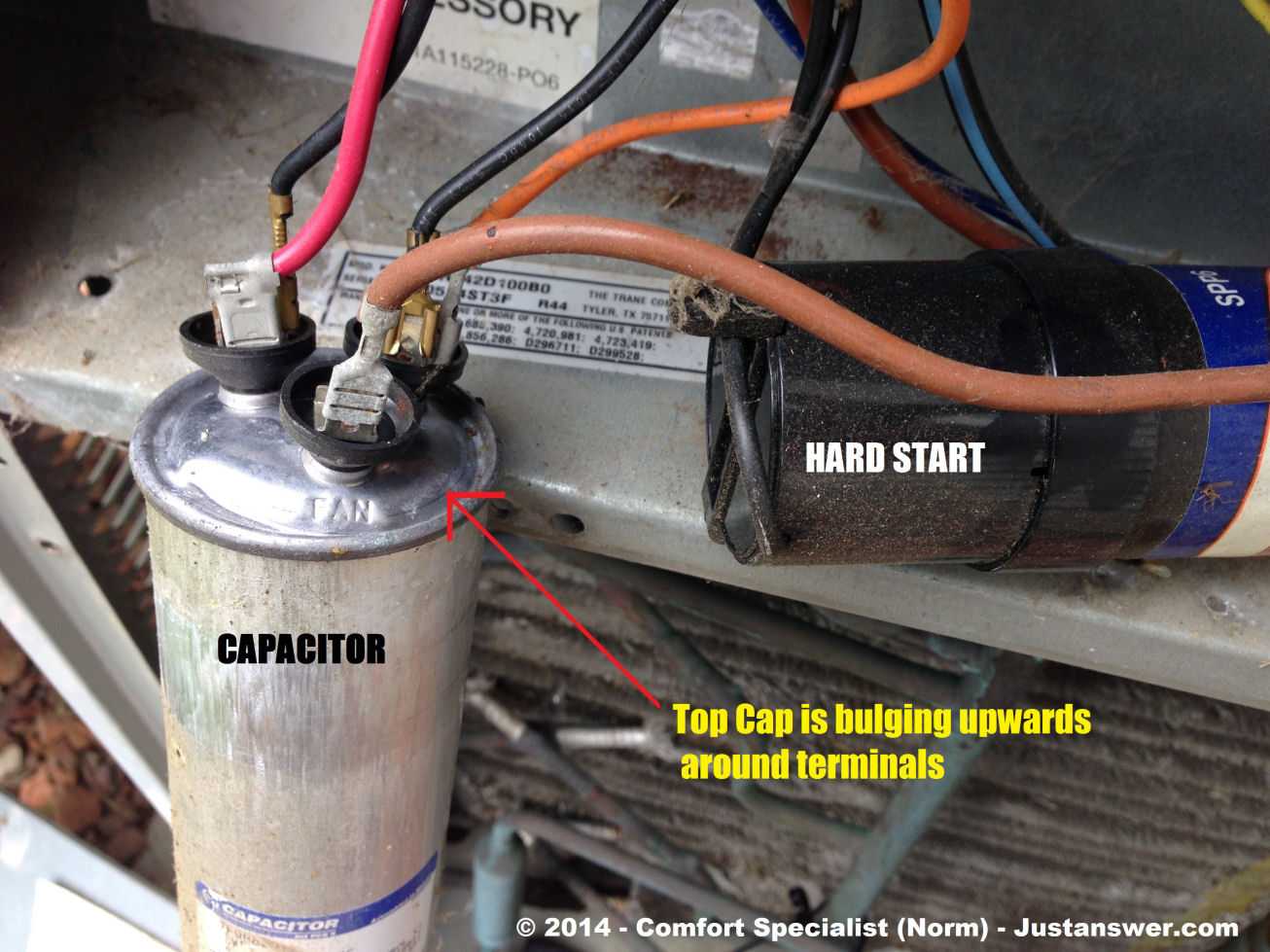

Если двигатель не вращается, проверьте пусковые конденсаторы. Проверка осуществляется заменой на аналогичные. Пусковые конденсаторы на двигателях вентиляторов внутреннего и наружного блоков рассчитаны на напряжение 400/450V и имеют емкость в пределах от 1 до 6 мкФ в зависимости от типа и мощности двигателя.

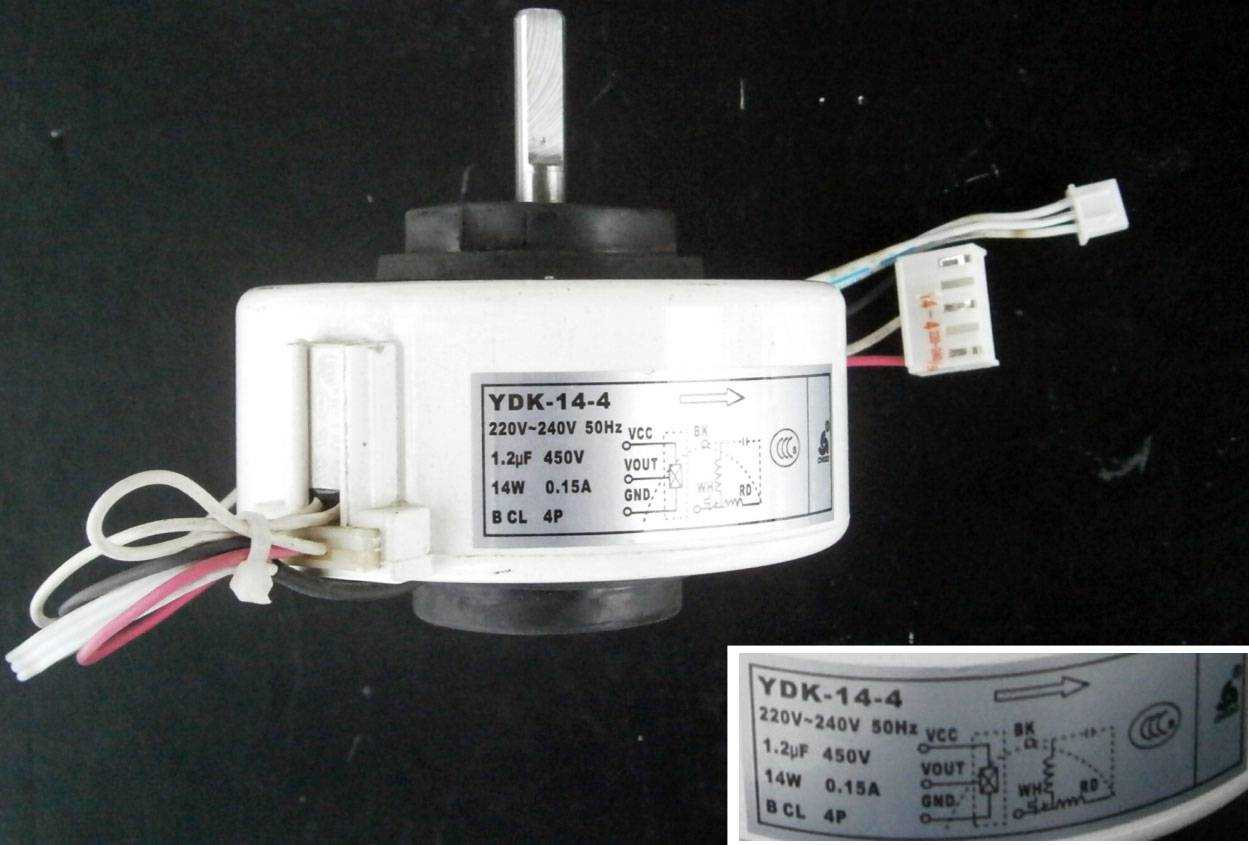

В двигателе вентилятора внутреннего блока имеется маленький электронный модуль на котором размещен датчик Холла. Если двигатель вентилятора внутреннего блока начинает вращаться, а затем останавливается – то неисправен именно датчик Холла. Этот датчик контролирует сам факт вращения двигателя. Если двигатель заклинит – то датчик Холла отключает его питание и двигатель не сгорает от перегрузки.
Прежде чем менять электронный модуль датчика Холла – посмотрите его установку внутри двигателя (если он разборный). Неоднократно были случаи, когда модуль отклеивался. Неисправность устранялась после приклеивания датчика на место.
Так же возможен плохой контакт в разъеме или плохая пайка в блоке электроники.
Проверьте сопротивления между выводами. Между GND (ground, земля, минус) и Vout (выход сигнала) должна быть бесконечность (обрыв), а между Vcc и Vout должно быть сопротивление 11-25 кОм
Внимание! Не перепутайте полярность! (Не вставляйте разъем с чрезмерным усилием, развернув его на 180 градусов)
Если вы хотите купить двигатель вентилятора наружного или внутреннего блока сплит-системы, то вам необходимо выслать на электронную почту [email protected] следующую информацию:
-фотографию шильдика (этикетки) на двигателе
-фотографию шильдика (этикетки) блока сплит-системы (внутреннего или наружного)
Без этих данных подобрать нужный двигатель вентилятора сплит-системы будет весьма затруднительно. Не забудьте указать ваш контактный телефон.

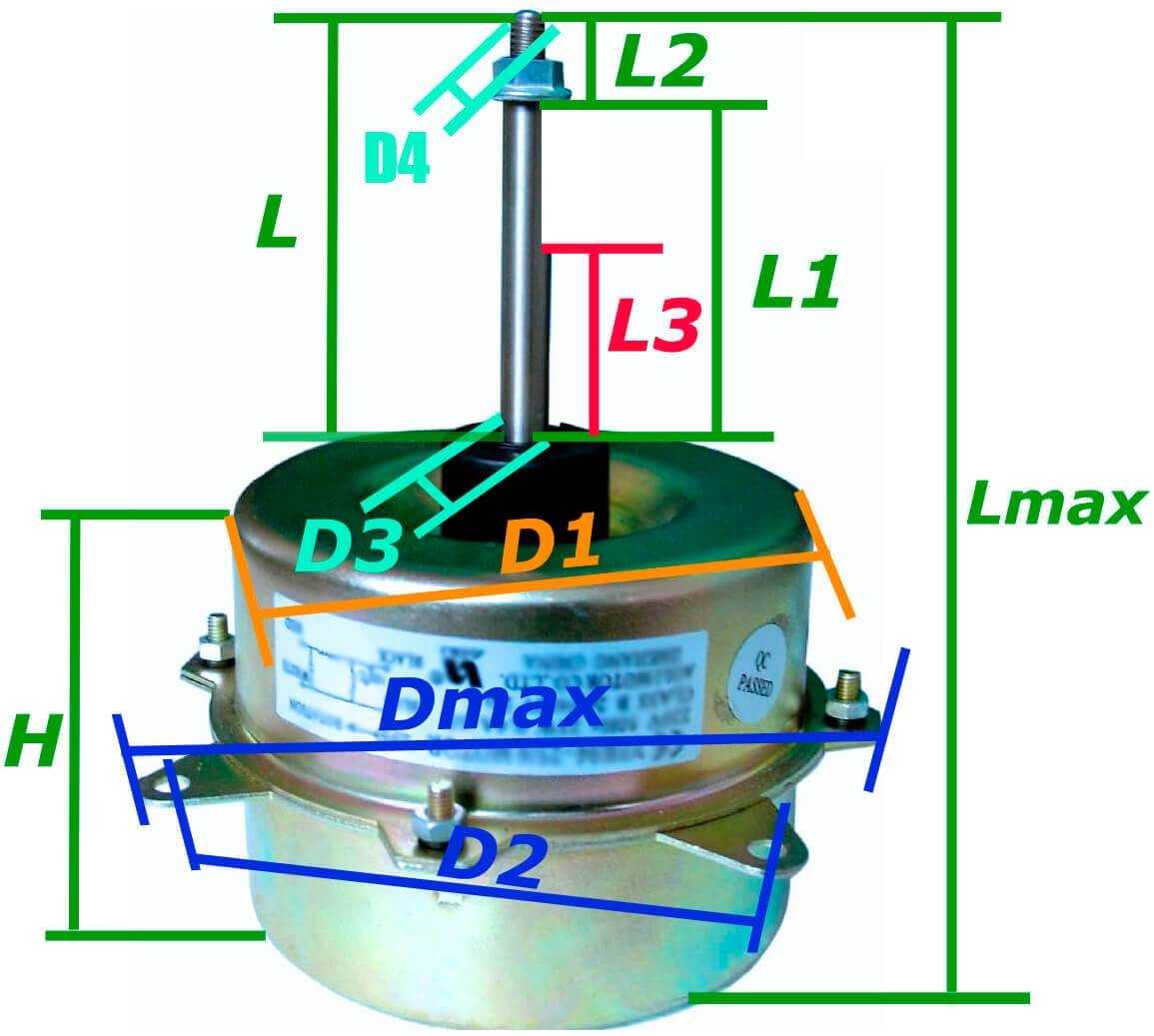

Шаблон подбора размеров двигателя:
L1 -длина вала от пыльника до начала резьбы. L2 – длина резьбы на вале L3 – длина вала от пыльника до начала шлица Lmax – длина от начала резьбы до основания H – высота корпуса D1 – диаметр корпуса D2 – диаметр по креплению D3 – диаметр вала D4 – диаметр резьбы на окончании вала Dmax – расстояние от одного крепления до противоположного
Некоторые модели двигателей представлены на этой странице .
Отправьте вашу заявку прямо сейчас! о
Вы можете купить двигатель вентилятора кондиционера в Москве,
Санкт-Петербурге, Якутске, Краснодаре, Сочи, Майкопе и д.р. городах.
Асинхронный или коллекторный: как отличить
Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

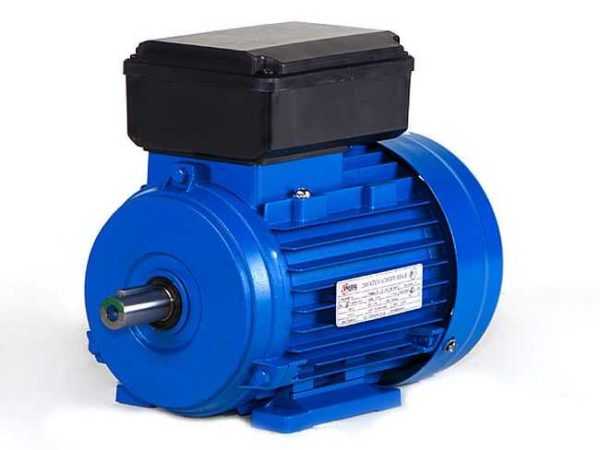

Так выглядит новый однофазный конденсаторный двигатель
Как устроены коллекторные движки
Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.
Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

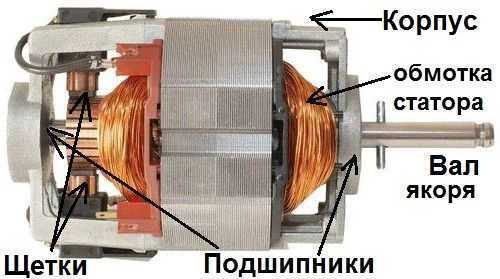

Строение коллекторного двигателя
Недостатки колелкторых двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.
Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.
Асинхронные
Асинхронный двигатель имеет стартер и ротор, может быть одно и трех фазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.
Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.
Строение асинхронного двигателя
Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.
В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.
Более точно определить бифолярный или конденсаторный двигатель перед вами можно при помощи измерений обмоток. Если сопротивление вспомогательной обмотки меньше в два раза (разница может быть еще более значительная), скорее всего, это бифолярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.
Читать также: Как обозначается микрофарад на конденсаторе
Экокамин Россия — Экокамин Бавария
О магазине
Печи камина Бавария с теплообменником
Печь камин Бавария с теплообменником — это основное звено сложной отопительной системы , следовательно правильный монтаж , бережная эксплуатация и содержание печей каминов особенно необходимы для их безошибочной работы и долговечности.
Монтаж печи камин Бавария с теплообменником должен производится в соответствии с инструкцией и общими правилами проведения монтажа.
Монтаж печи камин Бавария с теплообменником должен осуществляться только квалифицированными специалистами в этой области и руководствоваться Правилами производства работ , ремонта печей и дымовых каналов.
ВАЖНО! Если печь камин Бавария с теплообменником подключена к системе отопления, и при этом не заполнена водой, то топить ее строго запрещается, так как это приведет к повреждению системы отопления. Схема подключения теплообменника
Схема подключения теплообменника
Бавария Призматик с плитой и теплообменником,схема
Основные типы кондиционеров
Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.
Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.
Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.
Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.
Что потребуется для установки
Кроме того, существуют дифференциальные автоматы, выполняющие одновременно функции УЗО и выключателя. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок. На место устанавливаются крышка и панель. Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил. Для этого потребуется: Открутить все заглушки на портах.
Основные требования к элементам индивидуальной линии: Организовать отдельный контур заземления для всей индивидуальной линии.
Вакуумирование кондиционера Схема соединений для вакуумирования и заправки кондиционера Очень важно соблюдать элементарные правила пользования кондиционером Хладагент из баллона необходимо закачать в систему. На его боковой стене имеется два порта, один со штуцерами большого, а другой — маленького размера
Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя. Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.
Затем собирается соединительный провод ПВС с вилкой, а второй конец подсоединяется к кондиционеру. Особенности и требования В летний зной каждый мечтает о приобретении в дом кондиционера.
Выбор выключателя основывается на наличии свободного места на электрическом щите, стоимости приборов и легкости монтажа. Самостоятельная установка кондиционера: Часть 2
Первый способ
Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю
:
- прокладываем провод, который будет соединять два блока;
- проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
- средней мощности устройства подключаются напрямую через обыкновенную розетку.
Последний вариант для подключения кондиционера применяют в определенных случаях:
- мощность изделия невелика;
- климатическая система оконного или мобильного класса;
- в квартире установлена сеть достаточной мощности;
- временное расположение агрегата;
- к этой линии нельзя подсоединять другие бытовые приборы.
Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.
Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:
- схема работы изделия;
- принципиальная схема подключения — общая;

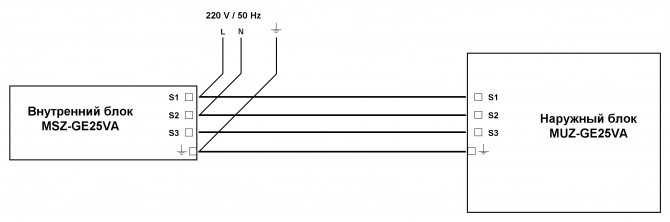

- электросхема подсоединения внешнего и внутреннего блока.
Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

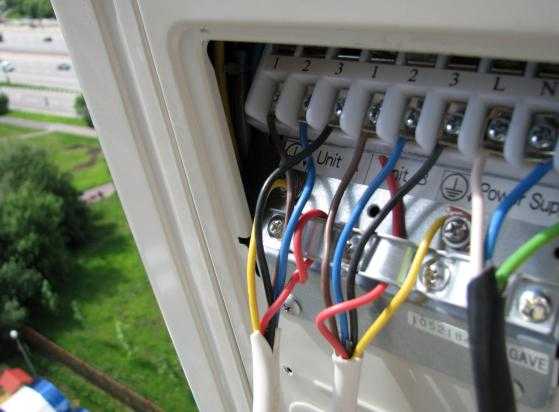

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки
— этот блок кондиционера или сплит системы всегда монтируется внутри помещения.
Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы
, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.
Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:
- старая проводка, где использовалась алюминиевая проволока;
- сечения проводов слишком маленькое — они не выдержат нагрузки;
- состояние проводки требует срочную ее замену;
- нет качественного заземления, элементарной защиты от перепада напряжения.
Системы кондиционирования — довольно нежные устройства, поэтому их надо подключать только к исправной электросети
, чтобы не тратить семейный бюджет на очень дорогой ремонт.
Алгоритм работ
Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.
- Подбираем набор необходимого инструмента и нужные материалы.
- Изучаем предложенные производителем схемы.
- Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
- Осуществляем проверку исправной работы всех составляющих изделия.
Выбираем розетку
Домашняя розетка должна соответствовать определенным требованиям:
- приветствуется наличие дифференцированного реле или надежного заземления;
- она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
- если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
- она должна подключаться к щитку через автомат защиты.
Современные стандартные евророзетки
идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.
Подбираем провод
Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5- 2,5 квадрата (мм 2), а сила тока при этом будет соответственно до 18 ампер и более.
Для эффективной работы климатических систем используют медные провода
: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.
Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.
При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку
, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.
Схемы подключения однофазных асинхронных двигателей
С пусковой обмоткой
Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.
Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»
Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.
Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).
Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):
- один с рабочей обмотки — рабочий;
- с пусковой обмотки;
- общий.
С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.
Со всеми этими
Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС
подключение однофазного двигателя
Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)
К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку
Конденсаторный
При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

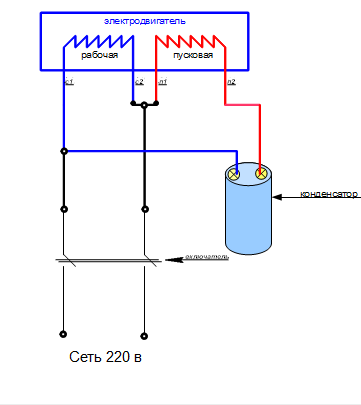

Схемы подключения однофазного конденсаторного двигателя
Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.
Схема с двумя конденсаторами
Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

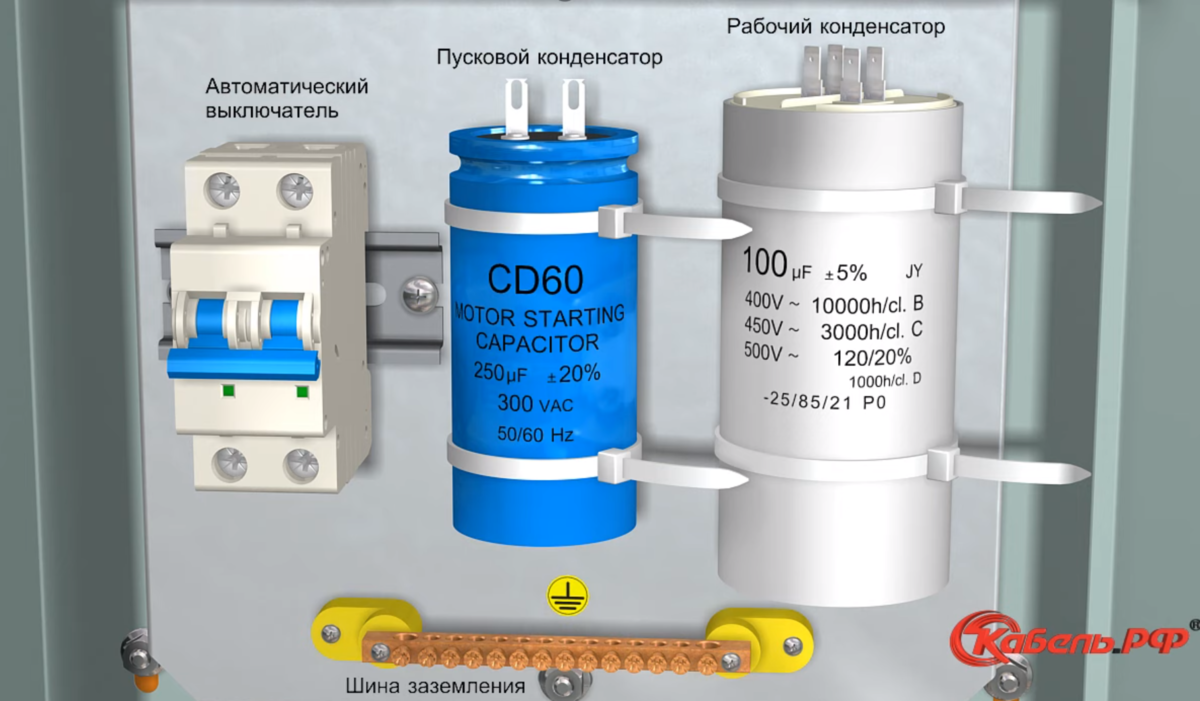

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым
При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.
Подбор конденсаторов
Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:
- рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
- пусковой — в 2-3 раза больше.
Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.
Изменение направления движения мотора
Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.
Схема мульти сплит системы
Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних
В этом случае добавляются ещё несколько внутренних блоков, а также:
Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.
В схеме также присутствуют элементы, которые используются не только в мульти системах:
Receiver tank — ресивер.
Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.
В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ
