Схема однофазного двигателя

Пуск вспомогательной фазой с добавленным сопротивлением

Резистор, включенный с фазой вспомогательного толка последовательно, способствует увеличению импеданса этой фазы и увеличению разницы между токами (Т1) и (Т2). Рабочий режим однофазного электродвигателя после завершения пуска, в данном случае, ничем не отличается от первого схемного варианта.

СИНХРОННЫЙ

Схема пуска однофазного электродвигателя с резисторами: 1 — основная обмотка; 2 — резистор 1; 3 — второстепенная обмотка; 4 — резистор 2; 5 — центробежная муфта сцепления; 6 — мотор

На основе этого решения возможна к применению также несколько иная схема, где сопротивление заменяется индуктивностью. Существенной разницы между этими двумя решениями не наблюдается. Однако посредством применения индуктивности значительно проще выстраивать смещение между токами Т1 и Т2.

Как правильно рассчитать конденсаторную емкость

Абсолютно точно и без погрешностей подобрать емкость здесь можно только если рассматривать идеальный эталонный случай с постоянными токовыми нагрузками. В реальности нагрузка тока не отличается стабильностью, поэтому процесс расчета значительно усложняется. Квалифицированные инженеры и электрики в данной ситуации предпочитают пользоваться практическим опытом (собственным или своих коллег), а также соответствующими статистическими данными.

Для примерного расчета конденсаторной емкости вам могут помочь следующие советы от специалистов:

рабочие постоянные конденсаторы должны подбираться с расчетом 0,75 мкФ емкости на один киловатт мощности электромотора;
для расчета пусковых кратковременных конденсаторов на один киловатт мощности берется 1,8-2,0 мкФ емкости, но также следует брать во внимание стартовые скачки напряжения в диапазоне от трехсот до шестисот вольт (для эффективной работы конденсатор-пускатель должен поддерживать напряжение как минимум до четырехсот вольт).

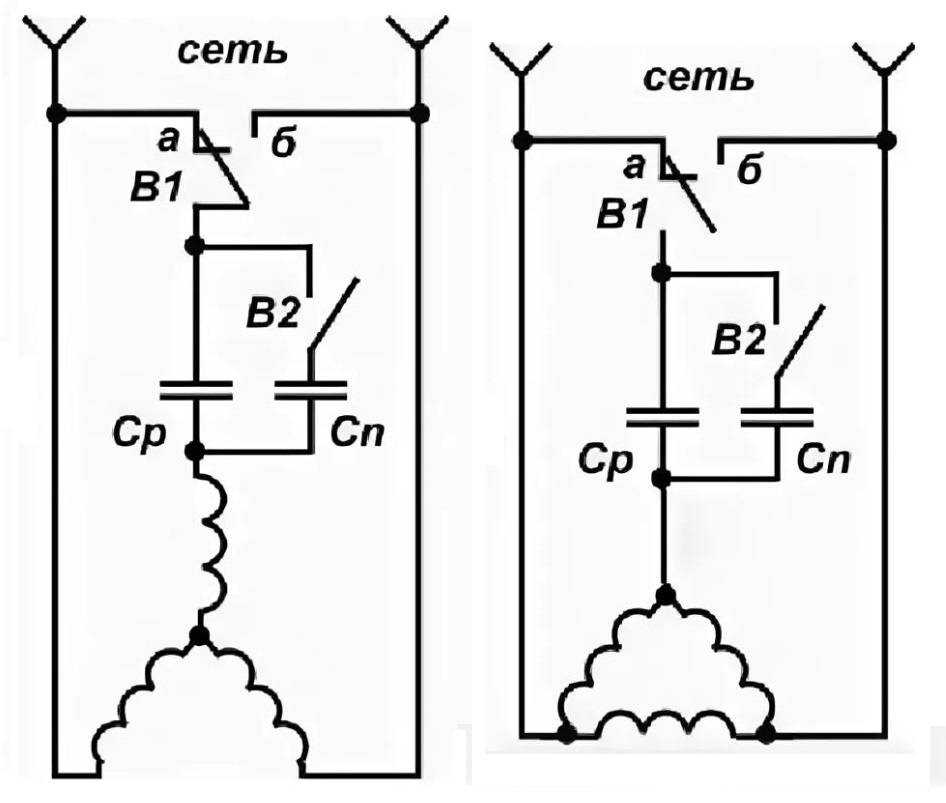

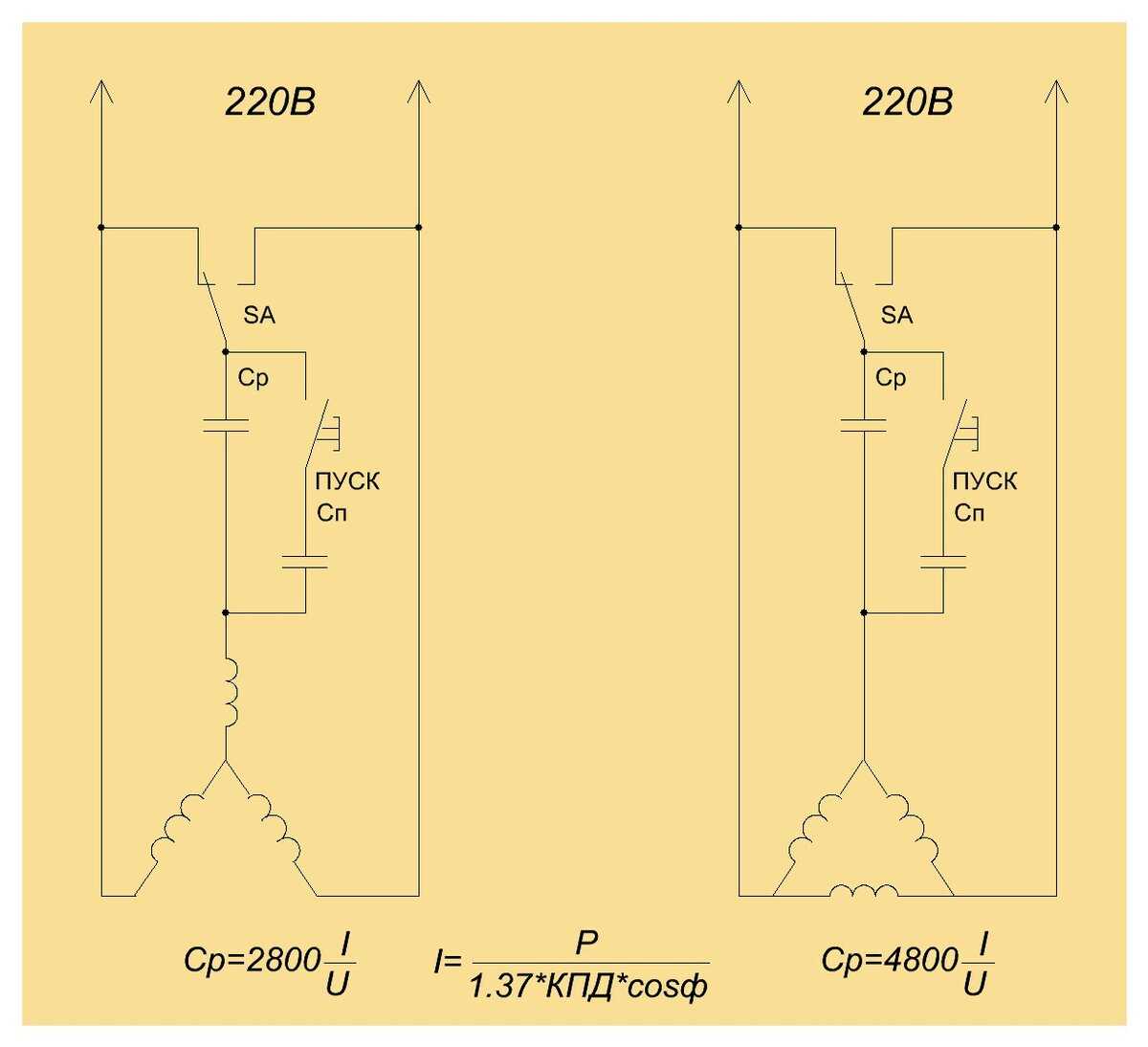

Если вы все же решили взять калькулятор и заняться теоретическими расчетами емкости, то придется воспользоваться несколькими специальными формулами:

• Cp=4800*І/U – для подсоединения по методике треугольник;
• Cp=2800*І/U – для подключения способом звезда;
• Сп=Cp*2,5.

Где Cp – это искомая емкость конденсатора рабочего, Сп – емкость конденсатора-пускателя, І – сила тока, а U – заявленное напряжение. Числовой коэффициент для разных вариантов подключения также отличается. Здесь это 4800/2800 для треугольного и звездного подсоединения соответственно.

Поскольку в большинстве случаев электромотор подключается к однофазной электросети треугольником, то емкость рабочего конденсатора рассчитывается еще проще по формуле С=70*Рн, где Рн – это мощность электромотора номинальная. Она обычно указана в киловаттах на заводской табличке-бирке силового агрегата.

Также следует отметить, что на самом электромоторе сила тока обычно не пишется, поэтому определить ее нужно будет самостоятельно по формуле І=Р/(1.73*U*n*cosф), где Р – это мощность вашего конкретно взятого электрического мотора, n – коэффициент его полезного действия, а cosф – мощностный коэффициент. Также здесь используется коэффициент поправки 1,73, определяющий взаимное соотношение между линейными и фазным токами.

Но это только ориентировочные цифры, которые могут не совпадать с действительностью. Вероятность ошибки существует даже если все тщательно рассчитать на бумаге. В реальности проверить правильность расчета емкости конденсатора представляется возможным только в процессе работы электромотора. Если он постоянно перегревается, то конденсатор используется больше, чем необходимо, а низкие показатели мощности свидетельствуют о недостаточной емкости устройства. На работу конденсатора могут влиять такие факторы, как его качество, условия эксплуатации и прочее. Поэтому подбирать емкость рекомендуется с заведомо заниженных показателей и постепенно ее поднимать до номинальных значений.

При определении пусковой емкости, прежде всего, следует учитывать величину пускового момента конкретного электрического двигателя. Не следует путать пусковую емкость с емкостью пускового конденсатора – это разные величины. Пусковой емкостью принято называть совокупность показателей рабочего и пускового устройства. Существует мнение, что вместо одного пускового конденсатора большой емкости лучше использовать несколько моделей поменьше. Так как работа таких устройств заключается в периодическом включении всего на несколько секунд, то покупать слишком дорогие модели не имеет смысла. Вполне можно обойтись доступными бюджетными продуктами.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

• 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
• 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
• 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Расчет конденсаторов для работы трехфазного асинхронного двигателя в однофазном режиме

Для включения трехфазного электродвигателя (что такое электродвигатель ➠ ) в однофазную сеть обмотки статора могут быть соединены в звезду или треугольник.

Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из зажимов сети присоединяют рабочий конденсатор 1 и отключаемый (пусковой) конденсатор 2, который необходим для увеличения пускового момента.

После пуска двигателя конденсатор 2 отключают.

Рабочую емкость конденсаторного двигателя для частоты 50 Гц определяют по формулам:

где Ср — рабочая емкость при номинальной нагрузке, мкФ;Iном — номинальный ток фазы двигателя, А;U — напряжение сети, В.

Нагрузка двигателя с конденсатором не должна превышать 65—85% номинальной мощности, указанной на щитке трехфазного двигателя.

Если пуск двигателя происходит без нагрузки, то пусковая емкость не требуется — рабочая емкость будет в то же время пусковой. В этом случае схема включения упрощается.

При пуске двигателя под нагрузкой, близкой к номинальному моменту необходимо иметь пусковую емкость Сп = (2,5 ÷ 3) Ср .

Выбор конденсаторов по номинальному напряжению производят по соотношениям:

где Uк и U — напряжения на конденсаторе и в сети.

Основные технические данные некоторых конденсаторов приведены в таблице.

Если трехфазный электродвигатель, включенный в однофазную сеть, не достигает номинальной частоты вращения, а застревает на малой скорости, следует увеличить сопротивление клетки ротора проточкой короткозамыкающих колец или увеличить воздушный зазор шлифовкой ротора на 15—20%.

В том случае, если конденсаторы отсутствуют, можно использовать резисторы, которые включаются по тем же схемам, что и при конденсаторном пуске. Резисторы включаются вместо пусковых конденсаторов (рабочие конденсаторы отсутствуют).

Сопротивление (Ом) резистора может быть определено по формуле

где R — сопротивление резистора;κ и I — кратность пускового тока и линейный ток в трехфазном режиме.

Пример расчета рабочей емкости конденсатора для двигателя

Определить рабочую емкость для двигателя АО 31/2, 0.6 кВт, 127/220 В, 4.2/2.4 А, если двигатель включен по схеме, изображенной на рис. а, а напряжение сети равно 220 В. Пуск двигателя без нагрузки.

1. Рабочая емкость

2. Напряжение на конденсаторе при выбранной схеме

По таблице выбираем три конденсатора МБГО-2 по 10 мкФ каждый с рабочим напряжением 300 В. Конденсаторы включать параллельно.

Видео о том, как подключить электродвигатель на 220 вольт:

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

{SOURCE}

Как подключить частотный преобразователь

Для подключения частотного преобразователя к оборудованию, прежде всего необходимо убедиться в том, что характеристики такого прибора подходят для работы с конкретным электродвигателем

Также важно, чтобы напряжение питающей сети позволяло использовать данный частотный преобразователь

При установке и подключении ЧП необходимо, чтобы условия эксплуатации соответствовали классу защищённости от влаги и пыли, а также были выдержаны все расстояния от движущихся частей машин и механизмов, от людских проходов и электрооборудования и аппаратуры.

Схема подключения ПЧ

Частотные преобразователи бывают как для трехфазных сетей, так и для однофазных. При этом к однофазной сети также можно подключать и трехфазный частотный преобразователь по схеме «треугольник», который дополнительно оснащен специальным конденсаторным блоком (при этом значительно падает мощность и понижается КПД устройства). Подключение же трехфазного преобразователя в соответствующей сети производится по схеме «звезда».

Управление частотным преобразователем может осуществляться с использованием контакторов, встроенных в различные релейные схемы, микропроцессорных контроллеров и компьютерного оборудования, а также вручную. Поэтому при подключении автоматизированных систем требуется участие специалистов по наладке такого оборудования.

Принцип подключения частотных преобразователей в целом одинаковый, но может несколько отличаться для разных моделей. Поэтому правильным решением будет перед подключением изучить инструкцию, сопоставить характеристики устройств и убедиться в том, что устройство подключается по схеме, предложенной производителем.

Для трехфазного электродвигателя

Для трехфазного электродвигателя принцип подключения следующий: к клеммным колодкам на выходе трехфазного частотного преобразователя подключаются фазные проводники к каждому выводу, а на вход подключаются фазы питающего напряжения. В данном случае всегда реализуется схема подключения «звезда» в двигателе. При подключении трехфазного двигателя через частотный преобразователь к однофазной сети применяют схему «треугольник».

Для однофазного электродвигателя

Для однофазного электродвигателя необходимо подключить фазный и нулевой проводник к преобразователю частоты, а обмотки двигателя подключаются к соответствующим клеммам на выходе частотного преобразователя. Например, обмотка L1 будет подключаться к клемме А преобразователя, обмотка L2 к клемме B, а общий провод к клемме C. Если применяется конденсаторный двигатель, то от частотного преобразователя фаза подключается к двигателю, а конденсатор обеспечивает сдвиг фаз.

Во всех случаях, при подключении частотных преобразователей и электродвигателей, всегда следует применять устройства защиты: автоматические выключатели и УЗО, рассчитанные на высокие пусковые токи, а также обязательно подключать заземляющий проводник к корпусам устройств

Также важно обратить внимание на сечение проводников электрокабеля, которым будет производится подключение – сечение должно соответствовать параметрам подключаемого частотного преобразователя и нагрузки

Watch this video on YouTube

Что такое частотный преобразователь, основные виды и какой принцип работы

Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

Схема работы устройства плавного пуска, его назначение и конструкция

Устройство, виды и принцип действия асинхронных электродвигателей

Как подключить однофазный электродвигатель — схема с конденсатором

Проверка электродвигателей разного вида с помощью мультиметра

Асинхронные двигатели и их особенности

Двигатели, работающие от переменного тока, представляют собой устройства, основная задача которых – преобразование электрического тока в энергию механического типа, способствующую вращениям элементов мотора. В процессе работы агрегаты однофазные на 220В используют переменный ток, который поступает в большинстве случаев от электросети, реже – от элетрогенератора.

Двигатели переменного тока общего назначения, также известные как асинхронные двигатели, представляют собой электродвигатели, которые применяют вращаемое поле магнитной природы для генерирования момента вращения для привода конвейеров и станков. Двигатели, работающие от переменного тока HVAC, находят сове применение в таком оборудовании, как вентиляторы, нагнетатели, кондиционеры, обогреватели и компрессорные установки. Двигатели типа АС для насосов перемещают рабочее колесо в насосном узле и используются в насосных системах для перекачки воды и других жидкостей. Двигатели переменного тока определенного назначения имеют механические характеристики, разработанные для конкретных целей или приложений.

Что такое конденсатор

Конденсатор состоит из двух пластин, расположенных друг напротив друга. Между ними помещается диэлектрик. Его задача – снимать поляризацию, т.е. заряд близкорасположенных проводников.

Существует три вида конденсаторов:

• Полярные. Не рекомендуется использовать их в системах, подключенных к сети переменного тока, т.к. вследствие разрушения слоя диэлектрика происходит нагрев аппарата, вызывающий короткое замыкание.
• Неполярные. Работают в любом включении, т.к. их обкладки одинаково взаимодействуют с диэлектриком и с источником.
• Электролитические (оксидные). В роли электродов выступает тонкая оксидная пленка. Считаются идеальным вариантом для электродвигателей с низкой частотой, т.к. имеют максимально возможную емкость (до 100000 мкФ).

Как подобрать конденсатор для трехфазного электродвигателя

Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров.

Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу: Сраб.=k*Iф / U сети, где:

• k – специальный коэффициент, равный 4800 для подключения «треугольник» и 2800 для «звезды»;
• Iф – номинальное значение тока статора, это значение обычно указывается на самом электродвигателе, если же оно затерто или неразборчиво, то его измеряют специальными клещами;
• U сети – напряжение питания сети, т.е. 220 вольт.

Таким образом вы рассчитаете емкость рабочего конденсатора в мкФ.

Еще один вариант расчета – принять во внимание значение мощности двигателя. 100 Ватт мощности соответствуют примерно 7 мкФ емкости конденсатора. Осуществляя расчеты, не забывайте следить за значением тока, поступающего на фазную обмотку статора

Он не должен иметь большего значения, чем номинальный показатель.

Осуществляя расчеты, не забывайте следить за значением тока, поступающего на фазную обмотку статора. Он не должен иметь большего значения, чем номинальный показатель.

В случае, когда пуск двигателя производится под нагрузкой, т.е. его пусковые характеристики достигают максимальных величин, к рабочему конденсатору добавляется пусковой. Его особенность заключается в том, что он работает примерно в течение трех секунд в период пуска агрегата и отключается, когда ротор выходит на уровень номинальной частоты вращения. Рабочее напряжение пускового конденсатора должно быть в полтора раза выше сетевого, а его емкость – в 2,5-3 раза больше рабочего конденсатора. Чтобы создать необходимую емкость, вы можете подключить конденсаторы как последовательно, так и параллельно.

Чаще всего значение общей емкости Сраб+Спуск (не отдельного конденсатора) таково: 1 мкФ на каждые 100 ватт.

Есть несколько режимов работы двигателей подобного типа:

• Пусковой конденсатор + дополнительная обмотка (подключаются на время запуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.
• Рабочий конденсатор (емкость 23-35 мкФ) + дополнительная обмотка, которая находится в подключенном состоянии в течение всего времени работы.
• Рабочий конденсатор + пусковой конденсатор (подключены параллельно).

Если вы размышляете: как подобрать конденсатор к электродвигателю 220в, стоит исходить из пропорций, приведенных выше. Тем не менее, нужно обязательно проследить за работой и нагревом двигателя после его подключения. Например, при заметном нагревании агрегата в режиме с рабочим конденсатором, следует уменьшить емкость последнего. В целом, рекомендуется выбирать конденсаторы с рабочим напряжением от 450 В.

Как выбрать конденсатор для электродвигателя – вопрос непростой. Для обеспечения эффективной работы агрегата нужно чрезвычайно внимательно рассчитать все параметры и исходить из конкретных условий его работы и нагрузки.

Плоский конденсатор и его емкость

Плоским конденсатором называют конденсатор, который состоит из двух одинаковых пластин, которые параллельны друг другу. Пластины могут быть разной формы. На практике чаще всего можно встретить квадратные, прямоугольные и круглые пластины. Давайте рассмотрим простой плоский квадратный конденсатор.

плоский конденсатор

где

d — расстояние между пластинами конденсатора, м

S — площадь самой наименьшей пластины, м2

ε — диэлектрическая проницаемость диэлектрика между обкладками конденсатора

Готовая формула для плоского конденсатора будет выглядеть так:

где

С — емкость конденсатора, ф

ε — диэлектрическая проницаемость диэлектрика

ε — диэлектрическая постоянная, ф/м

S — площадь самой наименьшей пластины, м2

d — расстояние между пластинами, м

Да, знаю, у вас сразу возникает вопрос: «А что такое диэлектрическая постоянная?» Диэлектрическая постоянная — это постоянная величина, которая нужная для вычислений в некоторых формулах электромагнетизма. Ее значение равняется 8, 854 × 10-12 ф/м.

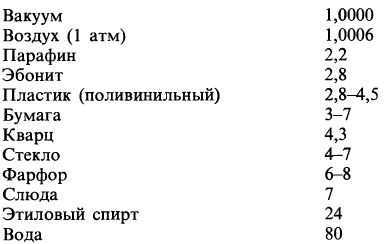

Диэлектрическая проницаемость — эта величина зависит от типа диэлектрика, который находится между обкладками конденсатора. Например, для воздуха и вакуума это значение равняется 1, для некоторых других веществ можете посмотреть в таблице.

Какой можно сделать вывод из этой формулы? Хотите сделать конденсатор с огромной емкостью, делайте площадь пластин как можно больше, расстояние между пластинами как можно меньше и заправляйте вместо диэлектрика дистиллированную воду.

В настоящее время конденсаторы делают из нескольких пластин в виде слоеного торта. Это примерно выглядит вот так.

многослойный конденсатор

В этом случае формула такого конденсатора примет вид:

формула многослойного конденсатора

где n — это количество пластин

Механизм подключения

Прежде, чем приступить к непосредственно монтажу, необходимо провести проверку подобранного конденсатора пускового действия. Проще всего такой мониторинг провести по такому алгоритму:

1. отсоединить питание от мотора;
2. обесточить сам конденсатор, ведь велика вероятность, что он сохранил остаточный заряд. Для этого просто закоротите обмотки детали;
3. снять одну клемму и подсоединить агрегат с целью определения емкости;
4. подключить щупы к конденсаторным выводам. Измерительный прибор автоматически определит точные показатели ёмкости;

Установить основной переключатель в режим мониторинга скорости (когда применяется мультиметр). Можно обратиться к упрощенному варианту и использовать емкость, большую в 2-3 раза от рабочего конденсатора.

Подключение асинхронного двигателя через конденсатор на 220 рисунок
