Знак заземления размеры по госту
Друзья мы с вами выяснили, что места, где выполняется подключение оборудования к заземляющему проводнику необходимо маркировать специальным символом. Размеры данного символа и методы его выполнения регламентируются ГОСТ 21130-75. В этом ГОСТе речь идет о нанесении знаков на оборудовании заводом-изготовителем. Методов исполнения в этом случае не много: штамповка, литье в металле, ударный метод и прессовка в пластмассе.
Как можно понять нанесенные таким образом знаки будут иметь либо вдавленную, либо выпуклую поверхность. После изготовления одним из вышеперечисленных методом для большей наглядности знак дополнительно окрашивается.
Это было раньше. Мы же с вами живем в современном мире и понимаем что квартирный щиток никто на завод отвозить не будет для того что на нем поставили «заземляющий штамп».
Благо есть в ГОСТ 21130-75 примечание позволяющее наносить символы заземления не только штамповкой и литьем.
Для всех скептиков в ГОСТ 21130-75 к пункту 3.1 есть примечание 2, в котором сказано что допускается выполнять знаки заземления аппликацией, краской, фотохимическим и иными способами. Главное требование в таком случае соблюдение размеров.
А размеры знака заземления по ГОСТ 21130 75 должны быть такими:
Для изготовления методом литья на металле или прессования в пластмассе.
| H | H1 | D* | b | h | r |
| 5 | 3.6 | 10 | 0.7 | 2.5 | 0.35 |
| 8 | 6.0 | 16 | 1.2 | 4.0 | 0.6 |
| 10 | 7.0 | 20 | 1.4 | 5.0 | 0.7 |
| 14 | 9.0 | 25 | 1.8 | 5.5 | 0.9 |
| 22 | 15.0 | 40 | 3.0 | 9.0 | 1.5 |
| 28 | 17.5 | 45 | 3.5 | 8.5 | 1.75 |
| 30 | 20.0 | 50 | 4.0 | 10.0 | 2.0 |
| 50 | 35.0 | 90 | 7.0 | 20.0 | 3.5 |
Для изготовления заземляющих символов ударным способом.
| D | H | H1 | b | h | r |
| 14 | 8 | 6.0 | 1.2 | 2.5 | 0.6 |
| 18 | 10 | 7.0 | 1.4 | 5.0 | 0.7 |
| 25 | 14 | 9.0 | 1.8 | 5.5 | 0.9 |
Цвет окружности D вокруг знака, должен отличаться от цвета поверхности оборудования, на котором он нанесен. Как правило, фон окрашивается в желтый, а рельеф окружности выполняется черным цветом.

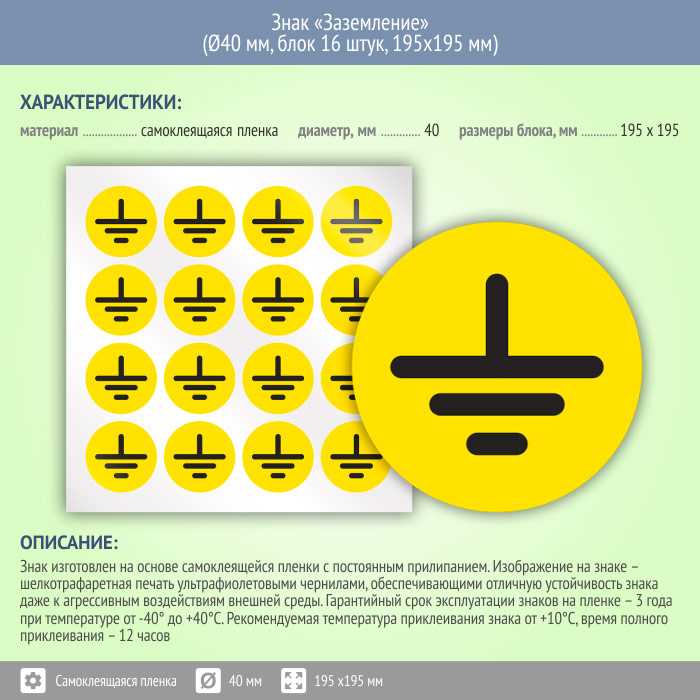

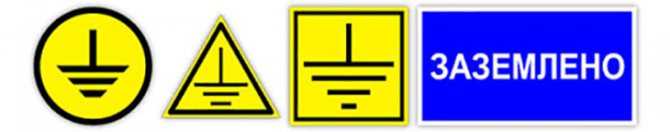

Сегодня очень популярный способ нанесения символа заземления в виде наклейки. Я сам люблю им пользоваться, очень просто и удобно (легко заменить в случае износа).
Как заземление обозначается на электрических схемах
При разработке и черчении электрических схем проектировщики не только обозначают там коммутационные аппараты, элементы управления и линии связи между ними, но также указывают заземление.

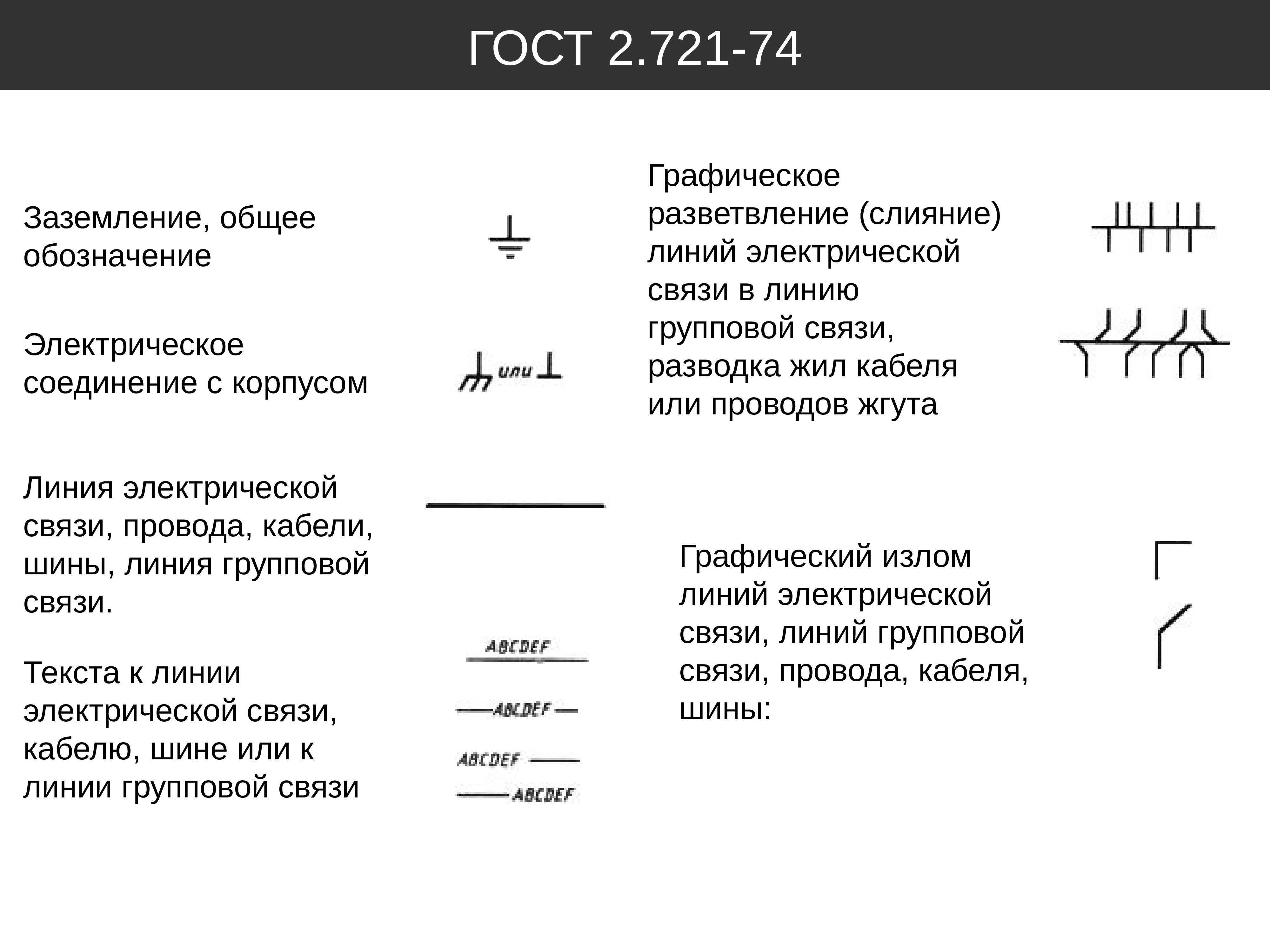

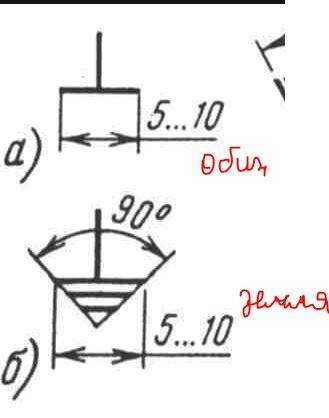

Нанесение символа заземления на электрических схемах установлено ГОСТ 2.721-74.

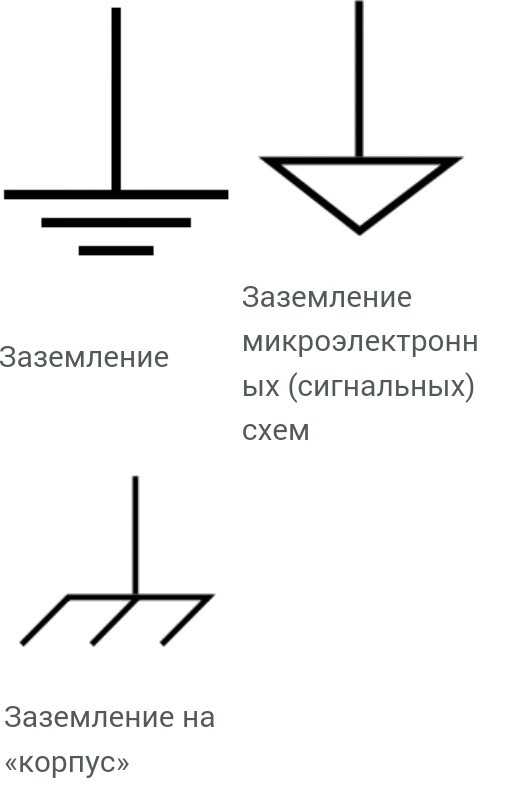

Давайте посмотрим, как на схемах обозначается заземление общего назначения (еще есть бесшумное и защитное, кому интересно посмотрите в ГОСТ 2.721-74 как они отображаются).
На этом все дорогие друзья, до скорых выпусков. Оставляйте свои пожелания и впечатления, это мотивирует на написание и публикацию новых статьей. А напоследок, немного юмора нам всем.
Похожие материалы на сайте:
- Защитное заземление частного дома
- Принцип действия защитного зануления
- Как работает защитное заземление
1.7.102
На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN
-проводника. При этом в первую очередь следует использовать естественные заземлители, например, подземные части опор, а также заземляющие устройства, предназначенные для грозовых перенапряжений (см. гл.2.4).
Указанные повторные заземления выполняются, если более частые заземления по условиям защиты от грозовых перенапряжений не требуются.
Повторные заземления PEN
-проводника в сетях постоянного тока должны быть выполнены при помощи отдельных искусственных заземлителей, которые не должны иметь металлических соединений с подземными трубопроводами.
Заземляющие проводники для повторных заземлений PEN
-проводника должны иметь размеры не менее приведенных в табл.1.7.4.
Знаки заземления на электрических схемах
Расчет заземления

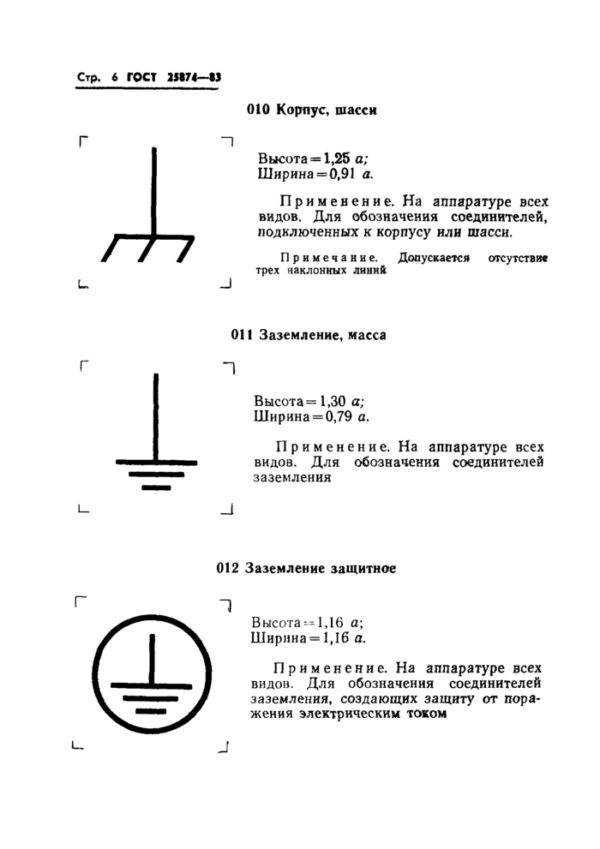

Изображение ЗЗ на электрических схемах регламентируется Государственным стандартом 2.721-74 и Единой Системой Конструкторской Документации (ЕСКД). В основном руководствуются 4-мя типами изображений:
- В первом случае рисунок состоит из одной вертикальной и трёх горизонтальных черт. Это самый употребляемый знак в электронных схемах. Ранее изображение в таком виде было обязательным. Оно касалось обозначения установки защитного соединения проводников с «землёй»;
- Второй вид знака повторяет предыдущий, но символ заключён в окружность с обрезанным снизу сегментом. Его используют для отдельно стоящего оборудования, не включённого в общую систему защиты соседних установок. То есть для данного оборудования требуется отдельное соединение с заземляющим контуром;
- Третий символ – это такой же знак, но в целом круге. В основном он обозначает заземление токоведущих элементов, находящихся в нормальном состоянии без напряжения;
- Четвёртое изображение напоминает в какой-то мере грабли. Это надо понимать, как соединение токоведущих частей установки с контуром «земли» через корпус оборудования. Такой тип заземления не является полноценной защитой.
Руководствуясь ГОСТом 21130-75, определяют точки крепления защитных шин на корпусах электрооборудования и производят своевременное обновление маркировки. Это гарантирует безопасную эксплуатацию силовых установок. Знание разновидностей ЗЗ позволяет понять и начертить правильную электрическую схему.
Как вставить картинку в Word
Давайте ещё быстренько глянем, как вставить картинку в Word. Дело это нужное не только для автора и веб-мастера, но и для всех тех, кто просто оформляет письма для отправки по электронной почте в Word и желает красиво иллюстрировать своё послание. Идём по полузнакомому уже пути:
Вставка – Рисунок
И выбираете на жёстком диске то изображение, которое вам по сердцу. Однако возможности Word гораздо больше и редактор позволяет вам прямо в документе отредактировать картинку. Для этого кликаем по ней правой кнопкой мышки и нажимаем «форматирование рисунка». Здесь можно отредактировать месторасположение картинки, выполнить заливку, настроить контрастность (рисунок 2) и ещё много чего можно сделать прямо при оформлении письма (текста), без переключения в сторонние фоторедакторы.
Помните, красиво оформленный текст это большой плюс и для автора, который желает заработать на биржах контента и для веб-мастера, желающего удержать посетителя на страницах своего сайта и даже для счастливого влюбленного, пишущего письма своей возлюбленной.
Обозначение L в электрике
« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).
Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.
По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный . Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
ПРИЛОЖЕНИЕ 1
ВЫБОР ЗАЖИМОВ ДЛЯ ВЗРЫВОЗАЩИЩЕННОГО И РУДНИЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ
Выбор зажимов следует производить по табл.1 и 2 (заземление корпусов) и табл.3 (заземление кабелей).
Таблица 1
| Диаметр шпильки зажима, мм | Тип зажима | Виды электрооборудования | Номинальный ток электротехнического изделия, А |
| 3 | ЗШ исп. 2* | Аппаратура связи, приборы контроля и измерения | До 40 |
| 5 | ЗШ исп. 1, 2* | Св. 40 до 63 | |
| ЗШ исп. 1; ЗБ | |||
| ЗШ исп. 1; ЗБ | Аппаратура сигнализации, освещения и приборы | ||
| 6 | ЗШ исп. 1, 2* | До 100 | |
| 8 | ЗШ исп. 1,2* | Все виды электрооборудования и приборов | Св. 100 до 250 |
| ЗШ исп. 1; ЗБ | |||
| 10 | ЗШ исп. 1, 2* | Св. 250 до 630 | |
| ЗШ исп. 1; ЗБ | |||
| 12 | ЗШ исп. 1, 2* | Св. 630 до 1000 | |
| ЗШ исп. 1; ЗБ | |||
| 16 | ЗШ исп. 1; ЗБ | Св. 1000 | |
| ________________ * Только для внутреннего заземления. Для рудничного электрооборудования для внутренних зажимов применяют тип ЗШ, исполнение 2. |
Таблица 2
| Диаметр шпильки зажима, мм | Тип зажима | Материал шпильки (болта) в зависимости от места установки заземления | Способ подсоединения*** | ||
| внутреннее | наружное** | без наконечника | с наконечником | ||
| 4 | ЗШ исп. 2* | Латунь | — | Все типы | Все типы (кроме типа ЗШ исп. 2) |
| ЗШ исп. 1, 2* | Латунь | ||||
| 5 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| ЗШ исп. 1; ЗБ | — | Латунь и сталь | |||
| 6 | ЗШ исп. 1, 2* | Латунь | — | ||
| ЗШ исп. 1, 2* | Латунь | — | |||
| 8 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| ЗШ исп. 1, 2* | Латунь | — | |||
| 10 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| ЗШ исп. 1, 2 | Латунь | ||||
| 12 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| 16 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| ________________ * Только для внутреннего заземления. Для рудничного электрооборудования для внутренних зажимов применяют тип ЗШ, исполнение 2. ** Стальные шпильки следует применять в соответствии с действующими нормативно-техническими документами. *** 1. Допускается подсоединять к наружным зажимам стальные заземляющие тросы с наконечниками и шины.
2. В универсальной вводной арматуре допускается устанавливать зажим, к которому можно присоединить как заземляющую жилу, так и свинцовую оболочку кабеля (с помощью проволочного перехода). 3. Размеры зажимов, предназначенных для токоотвода, должны быть равны размерам контактных токоведущих зажимов; наружные зажимы на ступень больше внутренних. 4. Знаки заземления, устанавливаемые возле зажимов, должны быть рельефными (в основном выпуклыми). Знаки из алюминия не допускаются. 5. Гайки и шайбы контактных наборов взрывозащищенного и рудничного электрооборудования выполняют из латуни и меди в соответствии с ГОСТ 22782.0, разд.1. |
Табл.1, 2. (Измененная редакция, Изм. N 4).
Таблица 3
| Тип | Расположение заземления металлической оболочки кабеля | Вид оболочки изделий | ||
| внутреннее | наружное | сварная | литая | |
| ЗШ2П | + | — | + | + |
| ЗШ2С исп. 1 | + | — | + | + |
| ЗШ2С исп. 2 | + | — | + | — |
| ЗБХ, ЗБ2 | — | + | — | — |
(Измененная редакция, Изм. N 2).
Этапы установки
Сделать заземление треугольником можно по следующей пошаговой инструкции:
На выбранном месте помечаем места закапывания вертикальных электродов. После чего нужно выкопать траншею глубиной до одного метра. Глубина должна быть ниже промерзания земли. Линии конструкции должны образовывать треугольник, длина стороны которого указывается в расчетах.
Затем необходимо вырыть траншею от конструкции к силовому щитку. Угол контура, к которому будет подсоединяться щиток, выбирается самый ближний. Это делается для экономии материалов.
Далее необходимо забить электроды в землю, оставив над грунтом 20 см.
С помощью стальной полосы необходимо сделать замкнутую систему. Она приваривается к электродам и образует треугольник.
От ближайшей точки прокладывается полоса к силовому щитку и выводится на стену.
К подведенной к шкафу планке приварить болт, при этом его резьба должна быть наружу. Это означает, что привариваться будет шапка болта
Чтобы подключить заземление к щитку в доме, важно заранее в стене высверлить отверстие для заземляющего кабеля.
С помощью гайки присоединяется заземляющий кабель к болту. После этого необходимо обработать места сварки и соединений специальными веществами от коррозии и герметиком.. Инструкция в картинках выглядит следующим образом:

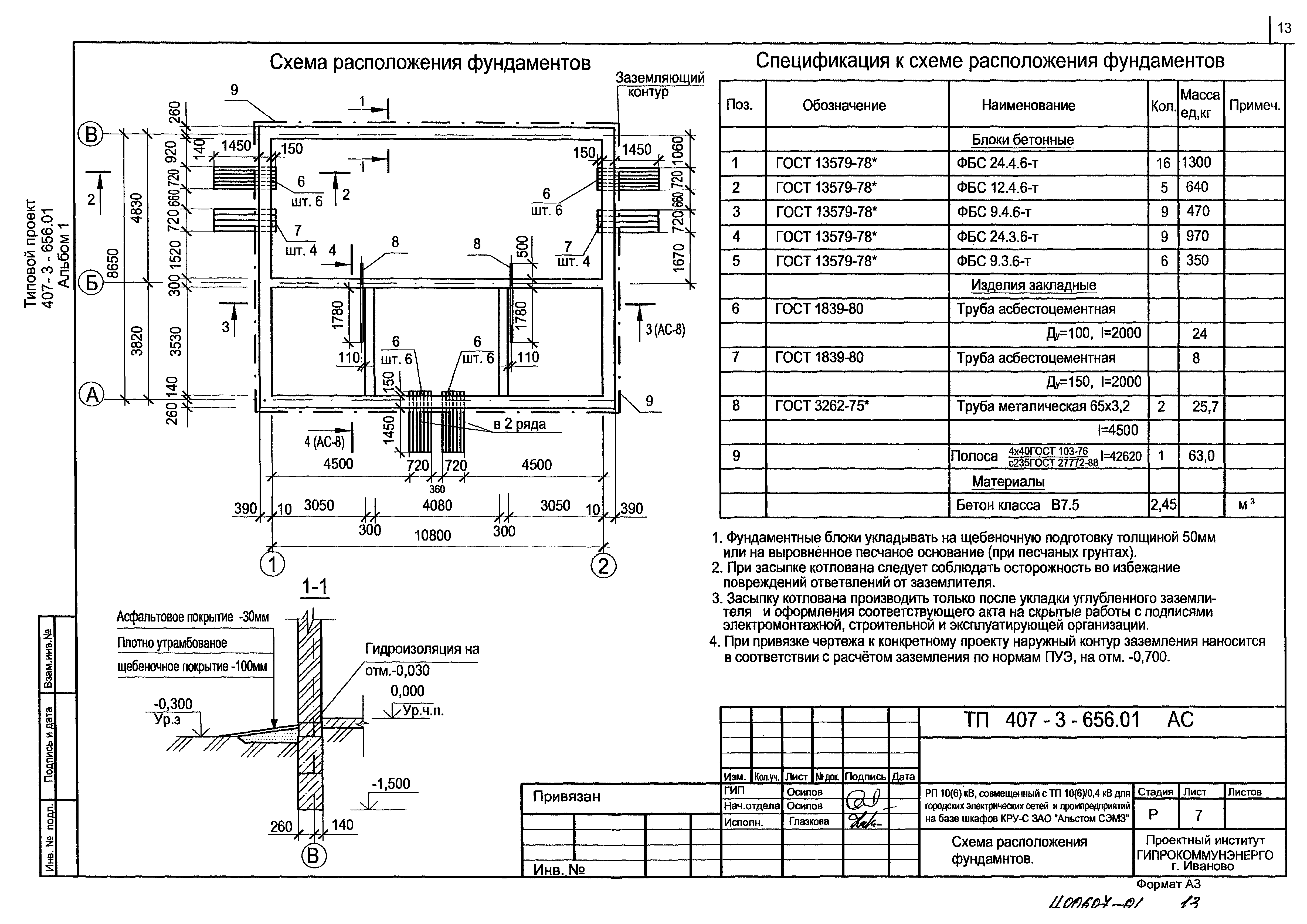

Инструкция в картинках выглядит следующим образом:
Завершающим этапом установки заземлителя своими руками будет проверка сопротивления заземления. Для этого нужно иметь специальный электрический прибор, который называется омметр. Но так как такой прибор стоит не дешево, то лучше пригласить специалиста из энергоуправления. Специалисту нужно сделать замеры и внести данные в паспорт контура заземлителя.
Важно проверку делать в сухую погоду, так как атмосферная влага может дать погрешности измерению. Норматив сопротивления контура не должен превышать 4 Ом для сети 220 Вольт. Если же сопротивление превышает этот показатель, то нужно доработать заземление
Для этого нужно добавить еще один заземлитель или сделать конструкцию в форме ромба
Если же сопротивление превышает этот показатель, то нужно доработать заземление. Для этого нужно добавить еще один заземлитель или сделать конструкцию в форме ромба.
В случае, если параметры соответствуют всем нормам и требованиям и подтверждается низкое сопротивление контура, то можно зарывать траншею. Делается это однородным грунтом, без щебня и мусора. Подключать заземление к щитку следует не параллельно, а отдельно каждую техническую единицу.
Есть еще один способ проверить сопротивление без вызова специалиста. Для этого достаточно иметь лампу, мощность которой не меньше 100 Вт. Источник света одним контактом подсоединяется к системе, а вторым – к фазе. Если треугольник установлен правильно, то лампочка будет гореть ярко. Если же она светит тускло, значит контакты между заземлителями слабые и стыки нужно будет переделывать. Если свет вообще не горит, то треугольник установлен неправильно. В этом случае следует проверить саму схему и посмотреть где была допущена ошибка.
На видео ниже наглядно показывается, как собрать заземляющий контур треугольной формы:
Вот и все, что хотелось вам рассказать о том, как сделать заземление треугольником своими руками. Надеемся, предоставленные схемы, фото и инструкция по монтажу были для вас полезными!
Будет полезно прочитать:
- Прокладка кабеля под землей
- Назначение главной заземляющей шины
- Как сделать систему уравнивания потенциалов в ванной
Подробнее о расположении и обозначениях розеток на чертежах
Как обозначается электрическая розетка на чертеже, схеме?
Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.
Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:
- те, которые предназначаются для открытой установки;
- те, которые устанавливаются скрытым способом;
- блоки, состоящие из электророзетки с выключателем.
Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.
Условные обозначения розетки на схеме продемонстрированы на фото ниже.
Чем отличаются план и схема электропроводки, и какие особенности их составления?
План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.
Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.
Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.
Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.
Подскажите, какое размещение розеток оптимальное для кухни?
В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.
Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.
Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.
Запрещено размещение розетки на кухне:
- над мойкой;
- плитой;
- непосредственно за корпусом бытового прибора.
Как правильно обозначить выключатели на строительных схемах?
Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.
Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.
Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.
Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?
Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.
В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.
Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).
место расположения, размеры и обозначение на схемах
Все распределительные щиты и другие разновидности модульного электрооборудования имеют на корпусе знак заземления. С помощью этого обозначения помечается место соединения основной части корпуса выбранного электрооборудования с элементами заземления. Благодаря заземляющему кабелю обеспечивается безопасность при использовании электрооборудования на промышленном производстве.
Место расположения на оборудовании
В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:
- Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
- Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.
Важно! Знак заземления наносится на поверхность электрического щита любым нестираемым способом. Само место соединения заземляющего кабеля и щитка зачищается от коррозии, а на подключаемой площадке удаляется часть краски
Варианты нанесения маркировки на электрооборудование
Чаще всего символьное или буквенное обозначение наносится на щитки или ПЭУ непосредственно на заводе-изготовителе. Место обозначения имеет выпуклую или вдавленную рельефную поверхность. На новых технологических линиях у щитков значок «заземлено» отливается прямо при изготовлении металлического или пластмассового корпуса.
Вне зависимости от того, есть рельефная маркировка или нет, символ заземления дополнительно окрашивается для визуального выделения на поверхности корпуса.
Для старых электроприборов на производстве обычно просто используют наклейку знака заземления, которая клеится на специальный клейкий состав или при помощи липкой ленты. В результате удается быстро пометить все щитки и значительно сэкономить денежные расходы. Стоит отметить, что применение символа заземления в виде наклейки не противоречит действующему ГОСТу.

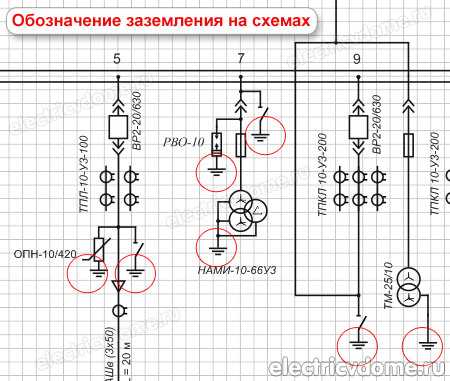

Как обозначается заземление на схемах и чертежах
При проектировании электрических схем на производственной линии помечаются не только конструктивные элементы, коммутационные аппараты и оборудования для управления, но и места расположения заземляющего контура.
Нормативный документ, в котором указаны все особенности обозначения знака на схемах, — ГОСТ 2.721 от 1974 года. Обозначение бесшумного и защитного варианта знаков заземления в чертежах
Важно! Для выбора правильного символа необходимо уделить особое внимание характеристикам оборудования, которое нужно заземлить. В зависимости от типа заземления дополнительно к значку проставляют буквенные символы (N, PE, PEN)

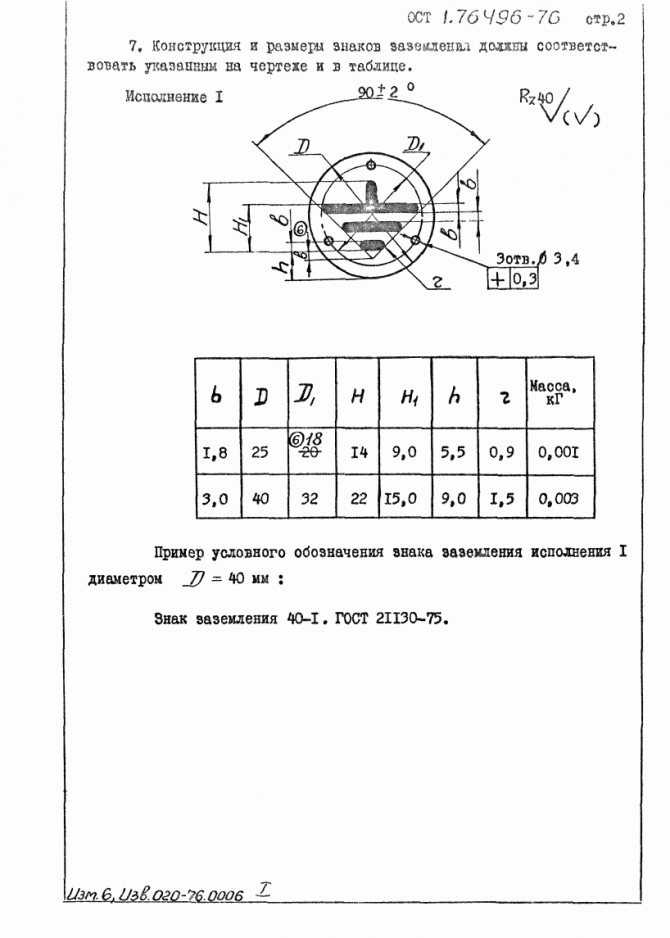

Размеры знака заземления по ГОСТ 21130-75
В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:
- Метод штамповки.
- Литье в стальном корпусе.
- Ударный метод.
- Прессовальный способ в пластмассовых корпусах.
В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:
При литье или прессовании на корпусе
| 5 | 3,6 | 10 | 0,7 | 2,5 | 0,35 |
| 8 | 6,0 | 16 | 1,2 | 4,0 | 0,6 |
| 10 | 7,0 | 20 | 1,4 | 5,0 | 0,7 |
| 14 | 9,0 | 25 | 1,8 | 5,5 | 0,9 |
| 22 | 15,0 | 40 | 3,0 | 9,0 | 1,5 |
| 28 | 17,5 | 45 | 3,5 | 8,5 | 1,75 |
| 30 | 20,0 | 50 | 4,0 | 10,0 | 2,0 |
| 50 | 35,0 | 90 | 7,0 | 20,0 | 3,5 |
При изготовлении с помощью ударного способа
| 14 | 8 | 6,0 | 1,2 | 2,5 | 0,6 |
| 18 | 10 | 7,0 | 1,4 | 5,0 | 0,7 |
| 25 | 14 | 9,0 | 1,8 | 5,5 | 0,9 |
Важно! По цвету окружность знака должна заметно отличаться от внешней поверхности корпуса оборудования. Фон принято окрашивать в желтый цвет, а рельеф по контуру выполняется в черных или темно-серых оттенках
Заключение
Если необходимо быстро обновить значки на производстве, лучше всего воспользоваться наклейками, которые прослужат 1–2 года, после чего их просто заменяют новыми.
В случае строительства нового промышленного помещения и заказа новых электрических приборов и оборудования предварительно уточните наличие обозначения «заземлено» прямо на корпусе.
Знак заземления: обозначение на схемах
Правильное и качественное соединения корпусов электроприборов с заземляющим контуром (или устройством, ЗУ) играет важную роль в аспекте безопасности использования электрического оборудования. Для того чтобы знать, соединен ли прибор с «землей», на него наносят специальный значок.
Места нанесения обозначений
К основным задачам символа заземления относят информационную функцию. Размеры маркировки пропорциональны размеру оборудования.
Знак заземления можно часто увидеть на электронике и бытовых приборах, обычно его наносят на корпус, но в первую очередь им маркируют места соединения прибора с ЗУ, т. е. в точках, где защитные проводники соединяются с заземляющими шинами, возле места подключения заземляющего проводника, на клеммах и рядом с ними и пр.
Способы маркировки
Есть несколько способов нанесения подобной символики:
- штамповка,
- литье в металле,
- ударный метод,
- прессовка в пластмассе.
Но не все элементы и приборы возможно промаркировать таким образом. Однако нормативные документы не запрещают наносить специальные символы другими способами, например аппликацией, краской и пр. Поэтому довольно распространенным стало нанесение обозначения с помощью наклейки с нужным символом
При этом основное внимание нужно уделить размеру знака – он должен строго соответствовать нормативам, которые прописаны в ПУЭ и ГОСТ 21130-75
Изображение на электрических схемах
На чертежах электрических схем также необходимо указывать заземляющие элементы. Это устанавливает ГОСТ 2.721-74, а также Единая система конструкторской документации. Если на корпусе символ должен быть единым и может отличаться только размерами, то для схем предусмотрено несколько видов обозначений.
- Общее обозначение соединения цепи с «землей». Часто используется в радиоэлектронных и электрических схемах как рабочее или измерительное заземление.
- Бесшумное. Вид редкий, но требуется для маркировки устройства с собственным заземлителем среди множества устройств подключенных к общим ЗУ.
- Защитное. Это самый распространенное обозначение, аналогичное тому, что наносится на корпуса оборудования. Таким знаком заземления отмечаются соединения токоведущих частей с «землей».
- Соединение токоведущей части с прибором. Полноценным заземляющим эффектом не обладает.
Знаки заземления играют важную информационную роль, и для того чтобы обозначить наличие и место заземления на оборудовании, необходимо использовать их в соответствии с размерами, определенными государственными нормативами.

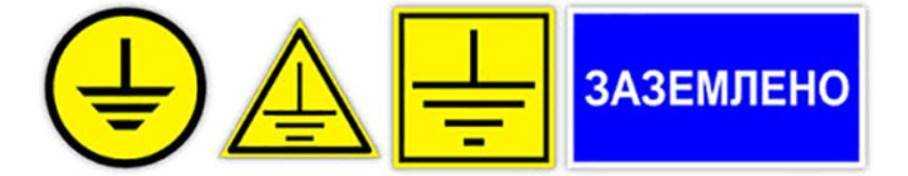

Указательные плакаты
Типичным представителем этой группы является знак «ЗАЗЕМЛЕНО». Он указывает на заземление определенного участка электроустановки и запрещение подачи на него электрического тока.
Местом его расположения обычно служит привод коммутационной аппаратуры. Если одновременно используют запрещающий и указательный плакаты, то последний должен вывешиваться сверху. Размеры по ГОСТу 100х200 или 50х100 мм, с соответствующей шириной каймы белого цвета 13 и 5 мм. Для надписи используются белые буквы, расположенные на синем фоне.
Электробезопасность 2 группа
5 группа по электробезопасности
Электробезопасность 4 группа
Группы допуска по электробезопасности
Электробезопасность 3 группа
Для чего нужно заземление
Напряжение сети, необходимое для работы электроприборов, является опасным при прикосновении. В обычной ситуации все токоведущие части изолированы от металлического корпуса, но при повреждении изоляции на корпусе оказывается опасное напряжение и главное, для чего нужно заземление — уменьшить его величину практически до нуля.
Если аппарат не заземлён, то при контакте людей с таким устройством электрический ток проходит через тело, а в заземлённом приборе он идёт по пути меньшего сопротивления через заземляющий проводник РЕ и контур заземления. Поэтому в сетях 0,4 кВ сопротивление контура должно составлять не более 4Ом.
56-0010, Наклейки знаки электробезопасности «Заземление» d — 20 мм (20шт на листе)
Электротехника\Аксессуары для шкафов и щитов\Знаки электробезопасности
Набор знаков электробезопасности «Заземление» состоит из 20 круглых наклеек, каждая из которых 2 сантиметра диаметром. Данные знаки предназначены для подтверждения безопасности электрооборудования. Защитное заземление — это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Подобная маркировка соответствует современным нормам.
• Знак хорошо виден и сохраняет яркость цветов долгое время даже при постоянном использовании. • Имеет хорошую устойчивость к смазыванию, стойкость к прямым солнечным лучам, перепадам температуры, мелким механическим воздействиям. • Выполнен из прочного, износостойкого материала, легко клеится, крепко держится и не оставляет следов после снятия (* предназначен для нанесения на ровную сухую поверхность).
Характеристики: Тип продукта: наклейка (ПВХ пленка с полуглянцевой поверхностью, бумажная подложка) Комплект набора: 100 наклеек диаметром (d) 2 см (5 листов по 20 наклеек на каждом) Самоклеящийся: да Формат: круг Изображение: картинка Цвет: желтый, черный Страна-производитель: Россия Набор знаков электробезопасности «Заземление» состоит из 20 круглых наклеек, каждая из которых 2 сантиметра диаметром. Данные знаки предназначены для подтверждения безопасности электрооборудования. Защитное заземление — это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Подобная маркировка соответствует современным нормам. • Знак хорошо виден и сохраняет яркость цветов долгое время даже при постоянном использовании. • Имеет хорошую устойчивость к смазыванию, стойкость к прямым солнечным лучам, перепадам температуры, мелким механическим воздействиям. • Выполнен из прочного, износостойкого материала, легко клеится, крепко держится и не оставляет следов после снятия (* предназначен для нанесения на ровную сухую поверхность). Характеристики: Тип продукта: наклейка (ПВХ пленка с полуглянцевой поверхностью, бумажная подложка) Комплект набора: 100 наклеек диаметром (d) 2 см (5 листов по 20 наклеек на каждом) Самоклеящийся: да Формат: круг Изображение: картинка Цвет: желтый, черный Страна-производитель: Россия
Буквенные обозначения системы заземления
Понять и запомнить обозначение типа системы заземления будет проще, если знать, что означают латинские буквы типа системы заземления. Для удобства запоминания можно выбрать наиболее удобные иностранные слова, первые буквы которых обозначают: T (terra – земля); N (neutral – нейтральный); I (isolate – изолированный);
S (separated, selective – разделенный); С (complete – общий, combined – объединенный);
РЕ (protecte eath, protective earthing – защитная земля); PEN (protective earthing, neutral – защитная земля и нейтраль).
Первая буква в обозначении указывает на состояние нейтрали ( как соединена с землей) источника питания (трансформатора, генератора, а иногда и ИБП, инвертора, стабилизатора и т.п., если они меняют состояние нейтрали и потребитель включен после них) относительно земли. Характеризует связь с землей токоведущих проводников источника. Т – заземленная нейтраль, непосредственное присоединение одной точки токоведущих частей источника питания к земле; I – изолированная нейтраль, все токоведущие части изолированы от земли, или одна точка заземлена через высокое сопротивление.
Вторая буква, характеризует связь с землей открытых проводящих частей оборудования (ОПЧ или корпус ) и сторонних проводящих частей (СПЧ). Описывает связь с землей потребителя (корпуса оборудования).
Т – непосредственная связь ОПЧ с землёй (независимо от характера связи источника питания с землёй); N – непосредственная связь ОПЧ с точкой заземления источника питания (в системах переменного тока обычно заземляется нейтралью); I – ОПЧ (корпус) не соединены с землей или с нейтралью.
Следующие буквы – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
S – функция нулевого защитного и нулевого рабочего проводника обеспечивается раздельными проводниками; С – функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике ( PEN -проводник).
TT – нейтраль источника глухо заземлена (за пределами сети потребителя), корпусы электрооборудования непосредственное соединены с землей, независимо от заземления нейтрали источника; IT – непосредственное соединение нейтрали с землей отсутствует, допускается соединение с землей через сопротивление, воздушный промежуток, разрядник и т.д. Непосредственное соединение с землей проводящих частей потребителя, независимое от сетевого заземления.
TN – нейтраль источника глухо заземлена, корпусы электрооборудования присоединены к нейтральному проводу (PE или PEN проводником); TN – C – функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике по всей сети; TN – S – нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе; TN – C – S – функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части (начале) сети;
TI – нейтраль источника глухо заземлена (за пределами сети потребителя), отсутствуют соединения с землей и с сетевым заземлением проводящих частей потребителя, нет в нормах или ГОСТ
L (line conductor) – линейный (фазный) проводник; LE – заземленный линейный проводник (имеющий электрическое присоединение к локальной земле); PEL-проводник или совмещенный защитный заземляющий и линейный проводник (проводник, выполняющий функции защитного заземляющего и линейного/фазного проводников). Например, можно заземлить точку соединения обмоток (треугольник), или один из выводов однофазного генератора, или один изи выводов двухпроводной системы постоянного тока; М-проводник или средний проводник (проводник, электрически присоединенный к средней части электрической системы постоянного тока, находящейся под напряжением, и используемый для передачи электрической энергии); РЕМ-проводник или совмещенный защитный заземляющий и средний проводник (проводник, выполняющий функции защитного заземляющего и среднего проводников).
FE – функциональный заземляющий проводник, это заземляющий проводник в электроустановке до 1 кВ, служащий для функционального заземления. Функциональное заземление – это заземление, которое обеспечивает нормальное функционирование аппарата, на корпусе которого по требованию разработчика не должен присутствовать даже малейший электрический потенциал (иногда для этого требуется наличие отдельного электрически независимого заземлителя).
PEF-проводник -совмещенный защитный и функциональный заземляющий проводник. Это проводник в электроустановке до 1 кВ, совмещающий в себе функции защитного и функционального заземляющего проводников.
{SOURCE}
Общие сведения о знаках электробезопасности
Плакаты и знаки электробезопасности изготавливаются по установленным стандартам. Они предназначены для использования в различных условиях и разделяются на несколько категорий:
- Запрещающие. Данные плакаты запрещают любые действия с коммутационной аппаратурой, включение которой по ошибке может вызвать попадание напряжения на рабочее место. Также они запрещают передвигаться без защитных средств в электроустановках с напряжением 330 кВ и более при напряженности электрического поля свыше 5 кВ/м.
- Предупреждающие. Знаки электробезопасности этой категории предупреждают о возможной опасности в случае приближения к токоведущим частям в электроустановках, которые находятся под напряжением.
- Предписывающие. Разрешают выполнение каких-либо действий, обусловленных конкретными требованиями электробезопасности.
- Указывающие. Обозначают места расположения тех или иных объектов и устройств.
В соответствии с характером и особенностями применения все графические изображения из области электробезопасности бывают постоянного или переносного типа.
Для изготовления знаков и плакатов используются такие диэлектрические материалы, как гетинакс, полистирол, стеклопластик, текстолит, ПВХ и другие. В электроустановках с открытыми токоведущими частями запрещается использовать временные и переносные знаки, изготовленные из токопроводящих материалов. Они могут применяться лишь в электроустановках, не связанных непосредственно с токоведущими частями.
На металлических или бетонных поверхностях плакаты и знаки безопасности закрепляются с большим трудом по техническим причинам. Поэтому их рекомендуется наносить через трафарет соответствующими красками или наклеивать плакаты на основе самоклеющейся пленки. Применяемые лакокрасочные материалы должны обеспечивать цветовое покрытие, устойчивое к производственным и климатическим условиям, для которых они предназначены.
В условиях недостаточной видимости или в темное время суток все используемые знаки или плакаты должны освещаться различными способами без изменения цветовой окраски и других параметров.
Для того чтобы лучше понять назначение каждой категории плакатов и знаков, их нужно рассмотреть более подробно. Их правильное и своевременное использование поможет уберечь персонал от несчастных случае, позволит сохранить жизнь и здоровье людей.
