Реле стартера лада гранта: где находится и его замена

Предохранитель стартера: диагностика и замена

В современных автомобилях, практически все цепи, обеспечивающие питание электрооборудования, защищены предохранителями. Для подключения наиболее мощных потребителей используются реле. Установка реле и предохранителей производится в монтажные блоки, расположенные в салоне или под капотом автомобиля. Вместе с ними располагается и предохранитель стартера, защищающий это устройство от коротких замыканий.

Замена перегоревшего предохранителя

Перед заменой неисправного предохранителя, необходимо выяснить причину его перегорания. Чтобы устранить неисправность, нужно точно знать, какая цепь защищается данным предохранителем. Запрещается использовать перемычки или предохранители, не рассчитанные на данную силу тока. Это может повредить электрические приборы и вызвать пожар.

После изучения схемы, можно устранять неисправность. Если из строя выходят сразу несколько элементов, то в первую очередь, нужно проверить соответствующие предохранители. Нередко, электрооборудование отказывает из-за совершенно простых причин. Это может быть поврежденное реле, сгоревшая плавкая вставка или вышедший из строя предохранитель стартера. Их исправность и состояние проверяются визуально и только после этого, при необходимости, выполняется более детальная проверка.

Диагностика с помощью приборов

Для того, чтобы провести качественную диагностику, необходимо тщательно изучить электрическую схему того или иного автомобиля. После этого, можно последовательно проверять все точки и узлы, в том числе и предохранитель стартера.

При проведении проверки используются диагностические приборы, как тестер или вольтметр, а также индикатор, определяющий обрыв цепей. Обычно, предохранитель извлекается из своего гнезда, а вместо него подключается вольтметр или индикатор. Напряжения в цепи не должно быть.Следует помнить, что предохранитель стартера устанавливается только на более поздних марках автомобилей. В случае его неисправности, автомобиль может просто не завестись.

Во время проведения диагностики не всегда удается визуальным путем обнаружить обрыв какого-либо участка электрической цепи. Иногда, вся причина может состоять в коррозии на клеммах или плохом контакте. В некоторых случаях контакт восстанавливается после обыкновенного шевеления или подергивания проводов. В любом случае, предохранители нужно иметь в запасе, чтобы произвести их быструю замену.

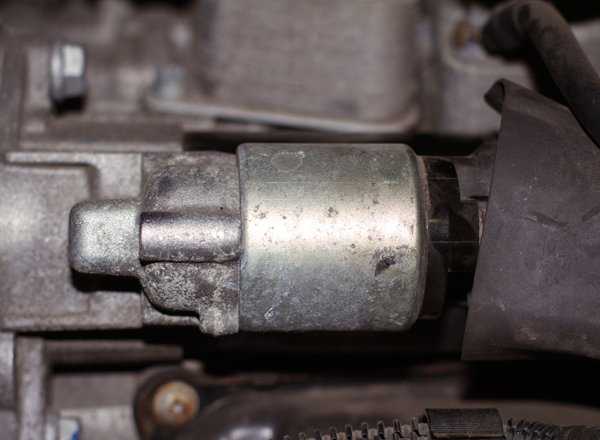

Как проверить стартер

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Топ лучших мультиметров

Проверка светодиода мультиметром (тестером) на исправность

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Индикаторы: виды, типы, точность и характеристики

Лада Гранта › Бортжурнал › Замена предохранителей на автомобиле Лада Гранта

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

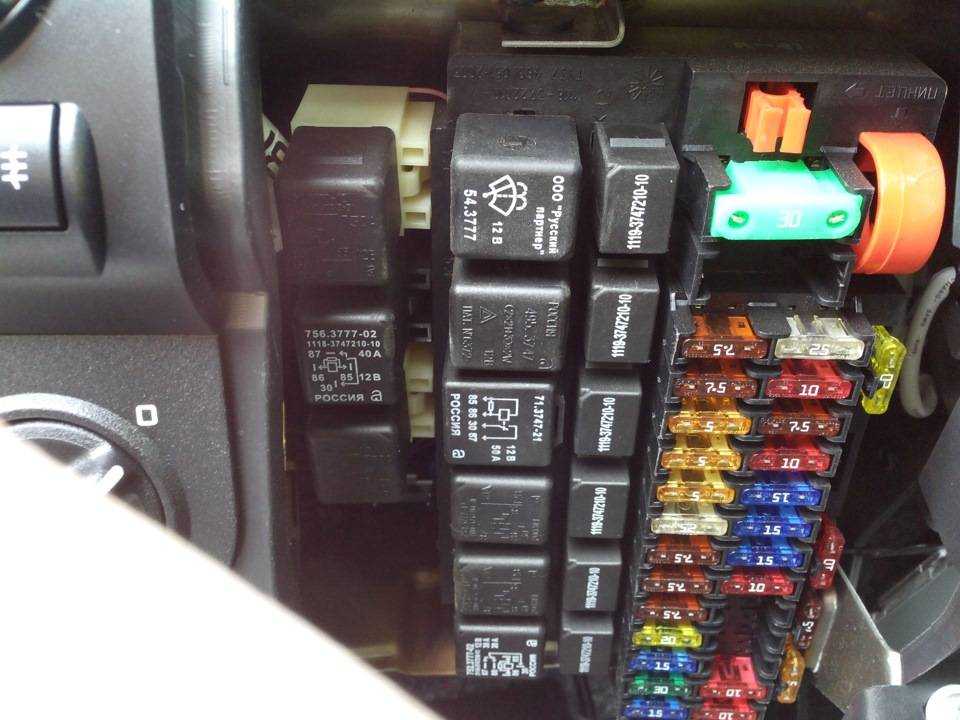

Монтажный блок имеет следующий вид:

На обратной стороне крышки, как и в руководстве по эксплуатации имеется схема расположения предохранителей, номинал тока и какую цепь они защищают:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном на панели приборов

№ предохранителя Сила тока, А Защищаемые электрические цепиF1 15 Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсункиF2 30 СтеклоподъемникиF3 15 Аварийный сигналF4 20 Стеклоочиститель, НПБF5 7.5 15 клеммаF6 7.5 Свет заднего ходаF7 7.5 Клапан адсорбера, ДМРВ, ДК1/2, датчик скоростиF8 30 Обогрев заднего стеклаF9 5 Габаритный огонь правыйF10 5 Габаритный огонь левыйF11 5 Задний противотуманный огоньF12 7.5 Ближний свет правыйF13 7.5 Ближний свет левыйF14 10 Дальний свет правыйF15 10 Дальний свет левыйF16 — —F17 — —F18 — —F19 — —F20 15 Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъемF21 15 БензонасосF22 15 Центральный замокF23 10 ДХОF24 — —F25 10 Плафон освещения салона, стоп-сигналF26 — —F27 — —F28 — —F29 — —F30 — —F31 — —F32 30 Отопитель, ЭУР

Соответственно, определяем, какой из предохранителей вышел из строя, снимаем его, и если нить действительно перегорела, заменяем на новый такого же номинала тока. Это означает, что проблему постоянного перегорания одного и того же предохранителя не рекомендуется решать установкой предохранителя большего номинального тока: такой предохранитель не защищает цепь, и в случае возникновения короткого замыкания выгорит вся проводка и электрические приборы, которые она питает; не исключено возникновение пожара.

Рассмотрим силовой блок предохранителей. Он находится под капотом:

Снимаем крышку, потянув её наверх. Определяем, какой из предохранителей вышел из строя:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном под капотом автомобиля№ предохранителя Сила тока, А Защищаемые электрические цепиF1 50 Электроусилитель рулевого управленияF2 30 Вентилятор отопителяF3 60 ГенераторF4 60 ГенераторF5 30 Ближний свет фар

Итак, замену предохранителей на Лада Гранта мы рассмотрели, однако не всегда причиной отказа электрооборудования могут быть плавкие предохранители. Перед непосредственной заменой предохранителя необходимо проверить состояние всей электрической цепи, которую защищал перегоревший предохранитель, в том числе состояние проводки и электроприборов. Лишь выяснив и устранив причину неполадок, нужно менять предохранитель и продолжать эксплуатацию автомобиля.

Одной из распространенных причин выхода из строя предохранителя №F20, питающего в частности, прикуриватель, может быть использование нестандартных штекеров видеорегистратора, антирадара и прочих электроприборов, питающихся через прикуриватель, то есть он имеет определённую форму, и штекер дополнительного оборудования может замыкать цепь при определённом положении в гнезде прикуривателя

Таким образом, при покупке подобного оборудования необходимо обратить внимание на штекер; если же Вы уже купили антирадар или видеорегистратор, и возникли проблемы с их эксплуатацией, замените штекер

Также причиной перегорания предохранителя №F20, если с него запитана аудиосистема, а также предохранителей №F2 и №F22 может быть попадание воды вследствие недостаточной заводской герметизации швов и технологических отверстий в дверях и подкапотном пространстве. Специалисты рекомендуют тщательно изучить всю трассу электрической цепи во избежание последующих неисправностей и принять соответствующие меры.

Блок предохранителей Лада Веста в моторном отсеке

Схема предохранителей:

№ предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая электрическая цепь
F60 (70 A)	Розовый	Электроусилитель рулевого управления (ЭУР)
F61 (30 A)	Зеленый	Обогреватель заднего стекла
F62 (40 A)	Оранжевый	Контроллер системы курсовой устойчивости (ESP)
F63 (15 A)	Синий	Кондиционер
F64 (5 А)	Светло-коричневый	Не используется
F65 (25 A)	Белый	Контроллер системы курсовой устойчивости (ESP)
F66 (5 A)	Светло-коричневый	Роботизированная коробка передач (АМТ)
F67 (-)	—	Не используется
F68 (70 A)	Розовый	Роботизированная коробка передач (АМТ)
F69 (15 A)	Синий	Кондиционер
F70 (60 A)	Синий	Цепи питания предохранителей F4, 6, 7, 8, 12, 13, 14, 23, 26, 29, 31, 36, 37, 38, 42, 43, 44, 45, 47, 48, 49, 50 монтажного блока в салоне
F71 (60 A)	Синий	Генератор
F72 (60 A)	Синий
F73 (10 A)	Красный	Звуковой сигнал
F74 (5 A)	Светло-коричневый	Выключатель света заднего хода
F75 (60 A)	Синий	Обогрев ветрового стекла
F76 (10 A)	Красный	Противоугонная сигнализация
F77 (-)	—	Не используется
F78 (7,5 A)	Коричневый	Клапана продувки адсорбера, датчики системы управления двигателем (датчиков кислорода, клапана ГРМ)
F79 (40 A)	Оранжевый	Электровентилятор охлаждения двигателя
F80 (5 A)	Светло-коричневый	Обогрев ветрового стекла
F81 (-)	Синий	Не используется
F82 (-)	Синий	Не используется

В вариантном исполнении:

Схема реле:

№ реле (cила тока, А)	Наименование реле
К21 (30А)	Реле обогрева ветрового стекла 1
К22 (30А)	Реле обогрева ветрового стекла 2
К23 (30А)	Реле стартера
К24 (20А)	Реле звукового сигнала
К25 (20А)	Реле тревожного звукового сигнала
К26 (-)	Не используется
К27 (20А)	Главное реле ЭСУД
К28 (20А)	Реле муфты компрессора кондиционера

В вариантном исполнении:

Предохранители и реле ВАЗ 2105, 2107, 2104, ИЖ 27175

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

Лампы света заднего хода

Сигнализатор включения обогрева заднего стекла

Реле включения обогрева заднего стекла (обмотка)

Электродвигатель очистителя и омывателя фар

Реле очистителя ветрового стекла

Реле очистителя и омывателя фар

Штепсельная розетка для переносной лампы

Реле электровентилятора охлаждения радиатора (контакты)

Электродвигатель вентилятора охлаждения радиатора

Реле-прерыватель указателей поворотов и аварийной сигнализации

Сигнализатор указателей поворотов (в режиме аварийной сигнализации)

Указатели поворотов (в режиме аварийной сигнализации)

Реле-прерыватель указателей поворота

Сигнализатор указателей поворота

Система управления пневмоклапаном

Сигнализатор резерва топлива

Сигнализатор включения стояночного тормоза

Сигнализатор недостаточного давления масла в системе смазки двигателя

Указатель температуры охлаждающей жидкости

Сигнализатор аварийного состояния рабочей тормозной системы

Сигнализатор заряда аккумуляторной батареи

Сигнализатор прикрытия воздушной заслонки карбюратора

Реле электровентилятора (обмотка)

Реле стеклоочистителей и омывателей фар (обмотка реле)

Сигнализатор включения дальнего света

Задний габаритный огонь (правый фонарь)

Фонари освещения номерного знака

Задний габаритный огонь (левый фонарь)

Лампа освещения прикуривателя

Лампа освещения приборов

Лампа освещения вещевого ящика

Часы (лампа освещения)

Реле стеклоочистителей и омывателей фар (обмотка реле)

** Монтажный блок с ножевыми предохранителями

Дополнительный блок предохранителей (инжектор)

№	А	Назначение
1	15	Главное реле
3	15	Цепь питания системы впрыска (вход неотключаемого напряжения)
4	15	Реле электробензонасоса
Реле
2	Главное реле
5	Реле электробензонасоса
6	Реле электровентилятора системы охлаждения

Дополнительный предохранитель очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.

Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.

Реле зажигания и реле аварийной сигнализации и указателей поворота

Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

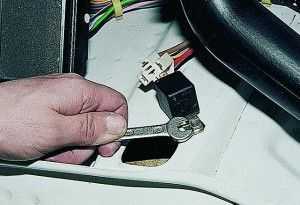

Головкой «на 10» отворачиваем гайку крепления реле.

Реле, подлежащее замене, отсоединяем от колодки.

Новое реле крепим на место, подложив под гайку провод «массы».

Реле стартера

Реле стартера установлено в моторном отсеке на правом брызговике.

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Реле очистителя ветрового стекла

Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели

Важно не ошибиться с соединительной колодкой

Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

Видео к статье

БЛОК ПРЕДОХРАНИТЕЛЕЙ ВАЗ 2104 — 2105 — 2107 — ВИС Предохранители ваз 2107. Распиновка. Блок старого образца. Блок предохранителей ВАЗ 2105 — 2107 нового образца нет зарядки и причина Ваз 2107, реле бензонасоса, заводится и глохнет Реле поворотов ВАЗ — 2107 (класика) — замена Проблемы с проводкой и монтажным блоком на ВАЗ-2107. не могу понять в чём суть.

Схема и расположение блока предохранителей Лада Гранта: фото и видео

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

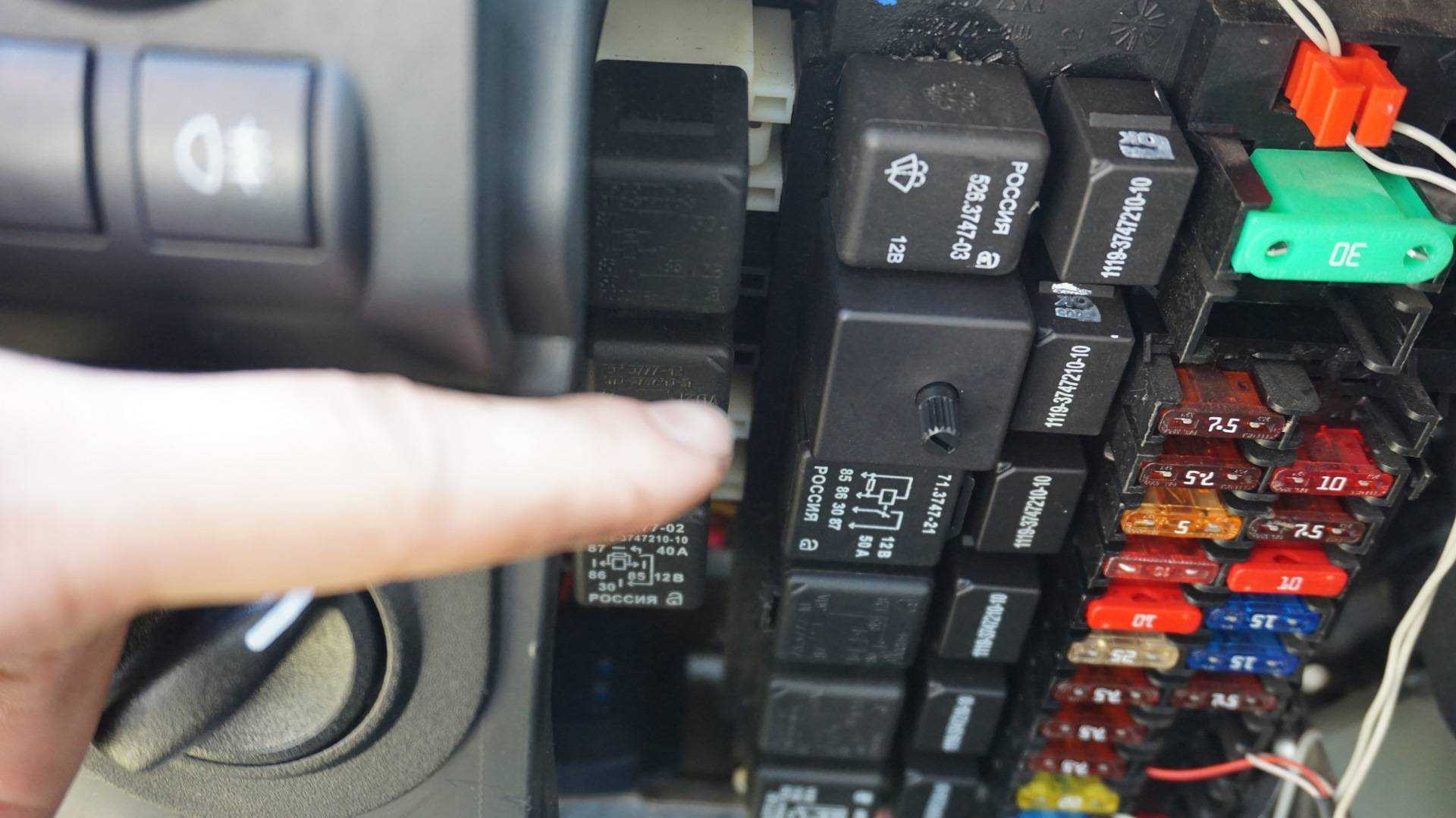

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

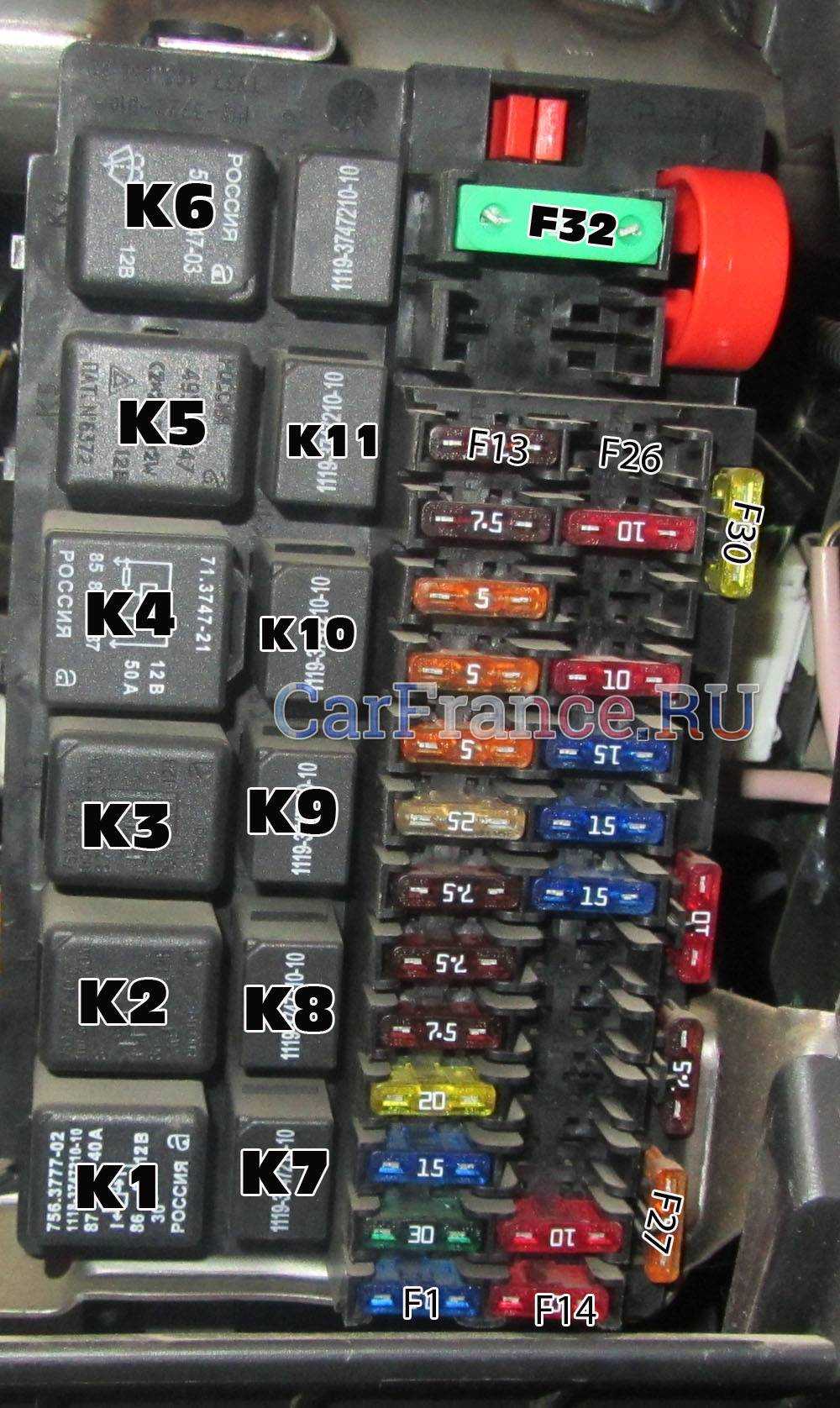

Схема расположения предохранителей в монтажном блоке

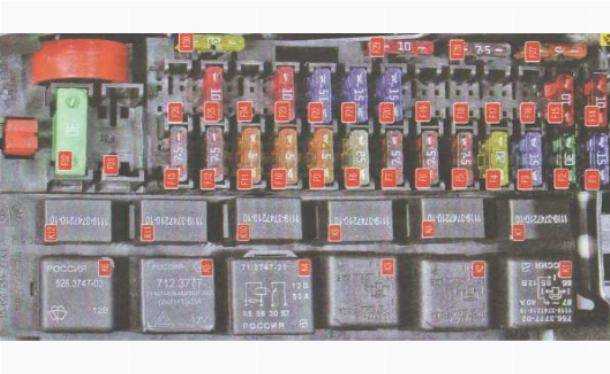

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

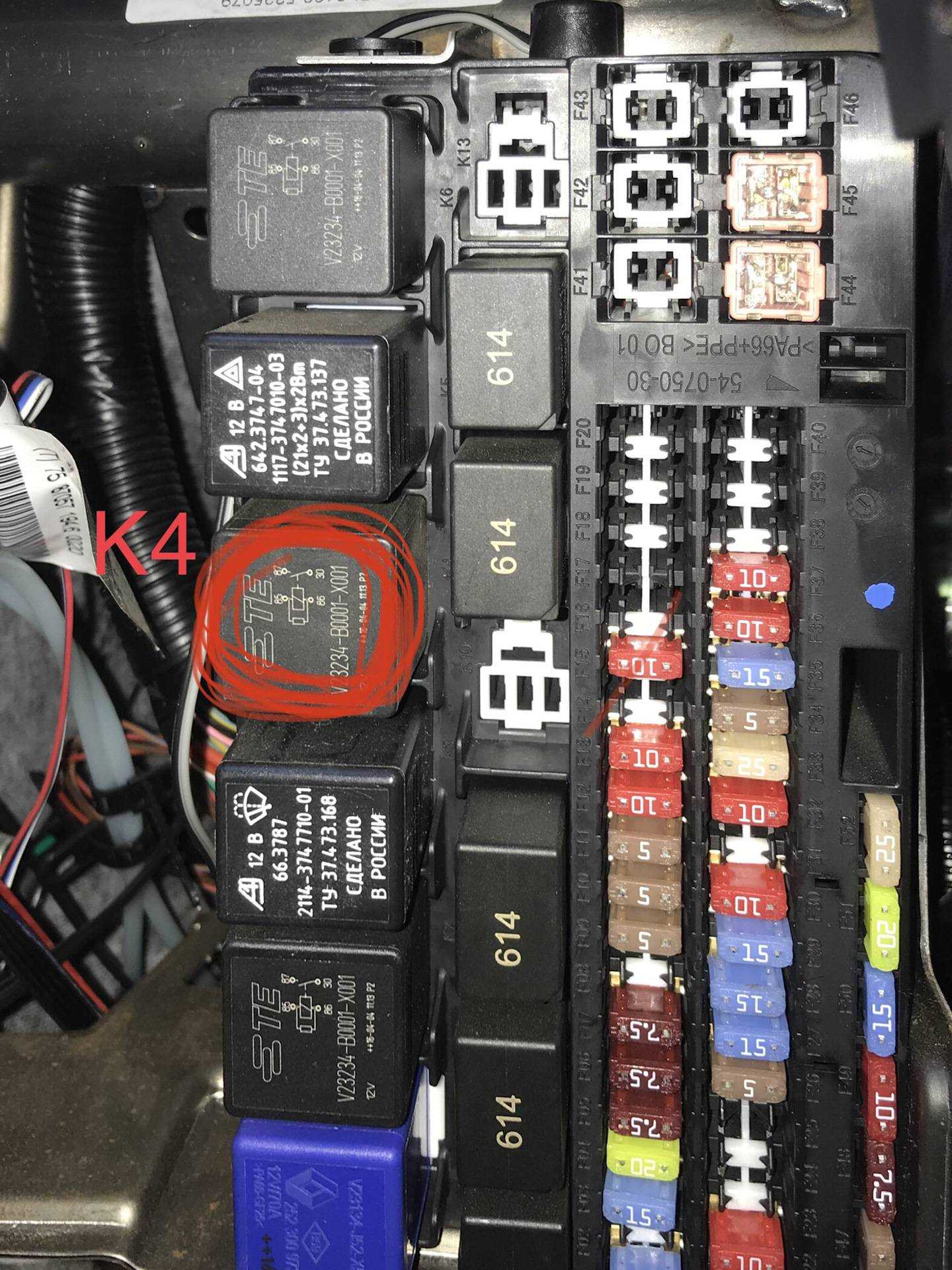

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

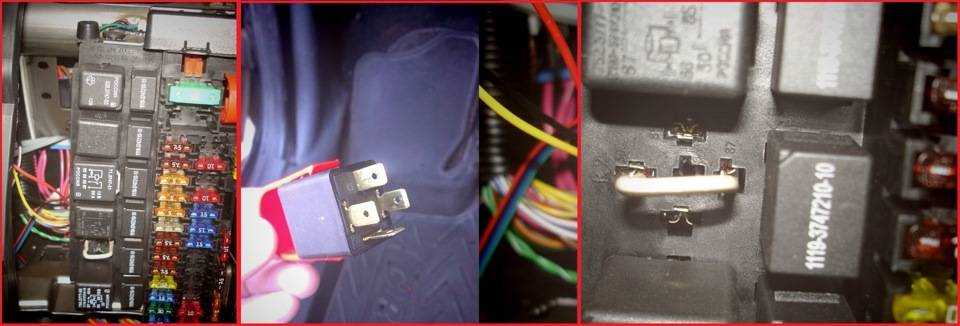

Проверка и замена реле

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки его работоспособности, следует выполнить ряд последовательных операций:

1. Отключается от АКБ провод массы в автомобиле.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. В случае не работоспособности, следует заменить реле на новое.

Замена блока предохранителей, видео

Работа по замене блока предохранителей и реле выполняют только в случае невозможности ремонта.

Видео замены блока предохранителей ВАЗ 2107.

Последовательность операций следующая:

1. Отсоединяется от АКБ клемма массы.
2. Снимается корпус воздушного фильтра.
3. Отстыковывают все жгуты, которые подходят к БП.
4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, далее отсоединяется жгут с разъёмом от блока.
5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем.

   Крепления блока

   Откручиваем болты

6. Монтируется новое устройство в обратной последовательности.

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

• используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает,
• теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент,
• возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его,
• если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи,
• отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой,
• когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.

Как проверить реле стартера

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает.

Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения.

Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии

Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Находится он под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене следует выполнить следующую последовательность операций:

1. Выключить питание автомобиля.
2. Требуется с помощью отвертки отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ.
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, откроется доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену плавкой вставки.
5. Собрать все элементы и выключатели в обратной последовательности, убедится в работоспособности противотуманных фар.

Проблема со стартером и выключателем зажигания

Аккумулятор может быть заряжен, а высоковольтные провода в порядке, но вы все равно не сможете запустить двигатель. Тогда причину неисправности стоит искать уже у выключателя зажигания или стартера.

Чтобы проверить исправность выключателя зажигания, необходимо ключ вставить в замок зажигания и провернуть его на второе положение. Если на приборной панели красные лампочки не загорелись, то, возможно, выключатель зажигания в неисправном состоянии. Можно проверить и другим способом. В момент попытки запуска двигателя включите фары, если они начнут тускнеть, значит, зажигание в рабочем состоянии. Неисправность выключателя зажигания устраняется в большинстве случаев заменой коммутатора.

Коррозия и грязь повреждают не только провода на аккумуляторной батарее, но и стартер. Чтобы проверить работоспособность стартера, вам понадобятся тестер и помощник. Электрический тестер подключается к проводу, по которому питается стартер машины. В этот момент помощник должен пробовать запустить двигатель. Если тестер покажет, что на проводе имеется электрический ток, но стартер не прокручивается, то решить эту проблему можно заменой стартера

Внимание! Не стоит забывать о мерах предосторожностях, не касаться оголенными руками проводов и других частей двигателя. Лучше всего проводить эту процедуру в диэлектрических перчатках

Бывают случаи, когда стартер крутит, машина не заводится

Что делать в этой ситуации? Чтобы ответить на сложный и банальный вопрос, почему машина не заводится, нужно проверить другие компоненты автомобиля. Отсутствие искры – это еще один вариант, почему двигатель отказывается запускаться. Проверка свечей должна волновать вас в последнюю очередь, для начала необходимо разобраться с катушкой зажигания

Бывают случаи, когда стартер крутит, машина не заводится. Что делать в этой ситуации? Чтобы ответить на сложный и банальный вопрос, почему машина не заводится, нужно проверить другие компоненты автомобиля. Отсутствие искры – это еще один вариант, почему двигатель отказывается запускаться. Проверка свечей должна волновать вас в последнюю очередь, для начала необходимо разобраться с катушкой зажигания.

Где расположено реле

Реле стартера на ваз-2107 установлено в моторном отсеке с правой стороны по ходу машины. Оно зафиксировано на правом крыле, там есть специальная шпилька с гайкой крепления реле. Чтобы не перепутать, проследите направление провода от стартера на реле.

Предохранителя на запуск нет. Его запуск контролируется реле. В главном блоке не предусмотрена возможность установки предохранителя на стартер или реле. Также нет необходимости подключения такого предохранителя и в блоке нового образца марки “Авар” модели 402 и 404.

Когда возникают проблемы в работе стартера, первым делом нужно проверить реле, и заменить его.

Реле замыкает цепь якорных обмоток, а также статора. На крышке реле есть контактные болты, куда подсоединяются плюсовой провод и провод, идущий от реле на статор. При запуске возникает магнитное поле и втягивается якорь. Когда контактная пластина замыкает болты между собой, шток воздействует на рычаг привода.

Распространенные причины выхода из строя реле стартера

Самая популярная причина — это обрыв обмотки (обгорание). Сигнал пропадает, когда обмотка частично разрушается, или обрываются провода, выходящие из нее. Такое часто происходит по причине резких скачков напряжения.

Также причиной может быть аккумулятор, который необходимо проверить. Если ни одна причина не подтвердилась, остается проверить плату замка зажигания.

Как проверить реле

Проверку реле стоит начинать с якоря, он должен свободно перемещаться. Затем, используя омметр, нужно проверить, замыкается ли пластина с контактными болтами.

Дальше прозваниваем контакты на фишке, которая одевается на реле. Один из красных проводов подает напряжение, а противоположный выводит его на стартер.

Если контакты в порядке, проверяем колодку одноконтактного соединения, через которую напряжение идет с фишки на стартер.

Последней проверяется обмотка на тяговом реле. Если есть обрыв контактов, проблему необходимо устранить.

Для выполнения быстрой проверки работоспособности, нужно снять реле и к выводу 50 (на корпусе видно где он находится) подключить плюсовую клемму аккумулятора. Сразу после включения через окно крышки должна появиться шестерня, при этом вы должны услышать характерный щелчок.

У модели 2110 с инжектором 2 реле стартера — одно из них главное и находится в основном блоке, а второе — непосредственно на конструкции этого элемента зажигания. Его задача состоит в возврате шестерни стартера в первоначальное положение и синхронизации работы узлов.

Возможные неисправности

Основные поломки реле стартера 2110, которые выделяют автовладельцы, включают:

1. окисление проводов и элементов соединения;
2. разрывы цепей питания;
3. проблемы с креплением;
4. проблемы срабатывания.

Первая из проблем устраняется зачисткой проводов или их заменой. Только сменой поврежденного элемента можно устранить разрыв в цепи питания. Третья проблема – самая простая в решении, поскольку достаточно завинтить гайки. При сложностях срабатывания необходимо менять поломавшуюся деталь.

Средняя стоимость нового реле стартера для ВАЗ 2110 колеблется в пределах от 600 до 850 рублей.

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:

1. Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
2. Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.
3. Теперь вынимаем блок предохранителей из крышки и переворачиваем его
4. Теперь отсоединяем все штекеры с проводами и вынимаем блок предохранителей.
5. При помощи шипцов вынимаем вышедший из строя предохранитель отвечающий за прикуриватель, напоминаю его обозначение на схеме R7 и заменяем его на новый.
6. Собираем все в обратном порядке.
