Соединение сип с медным кабелем, как соединить между собой

Соединение СИП и аввг. Как соединить провод СИП с медным кабелем

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы

Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом

Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами

Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт

Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

потребуется специальное приспособление;
такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели. Соединение проводов между собой может различаться по видам:. Соединение проводов между собой может различаться по видам:

Соединение проводов между собой может различаться по видам:

требуется для питания вашего здания;
соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

не повредили основную жилу СИП
прокололи, но не порезали изоляцию
сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм2. Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

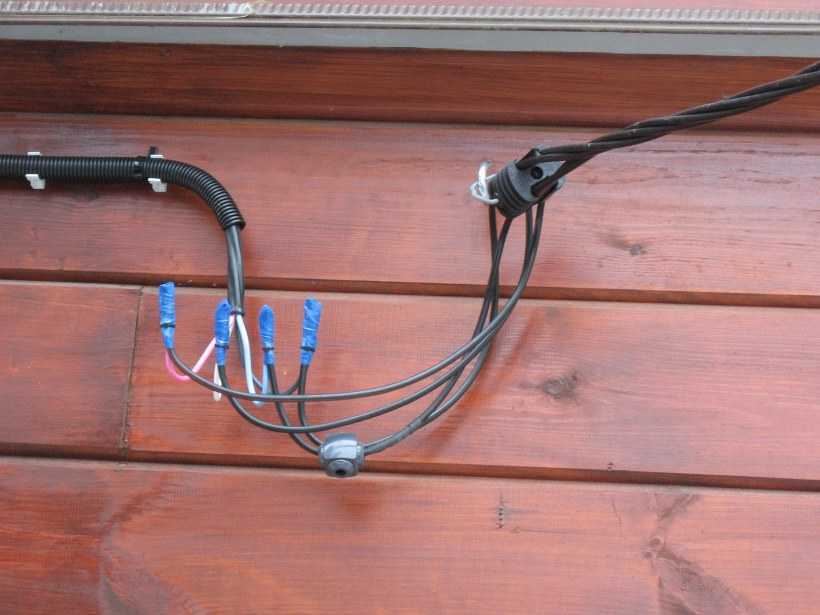

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

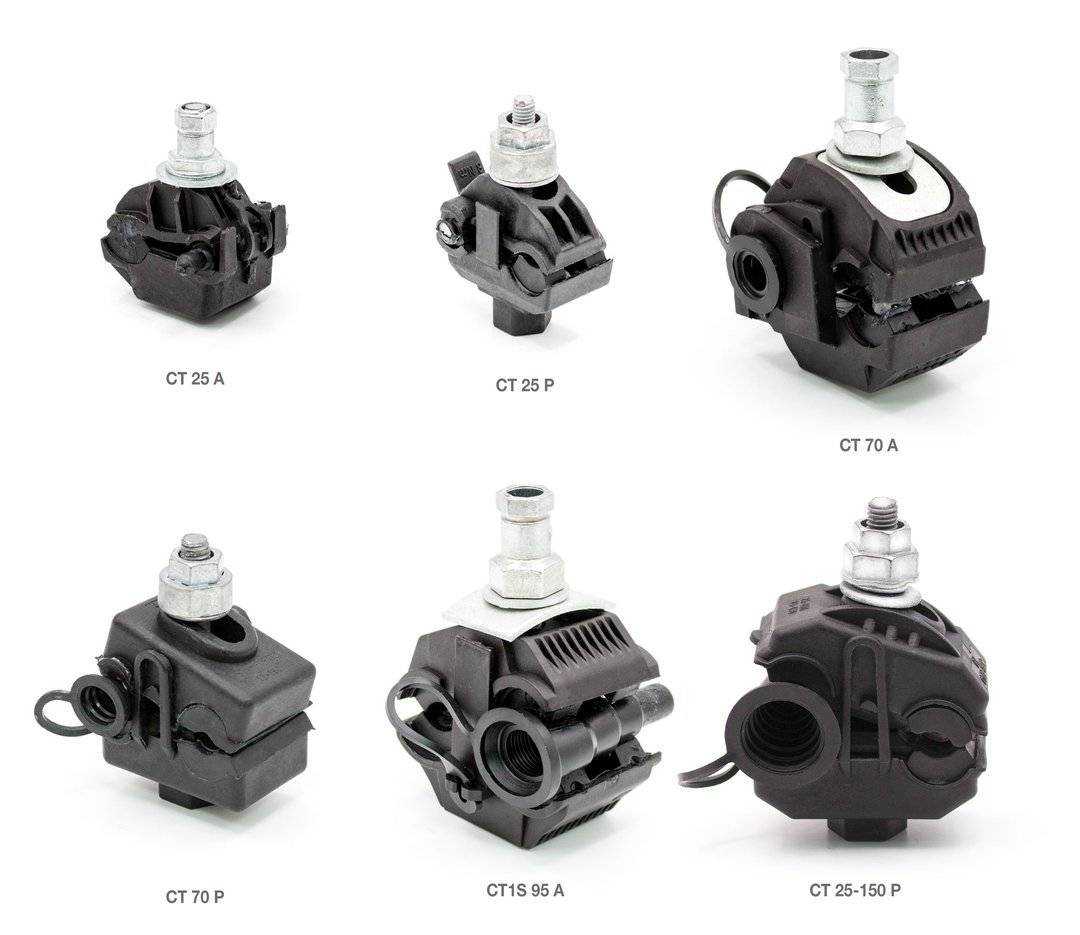

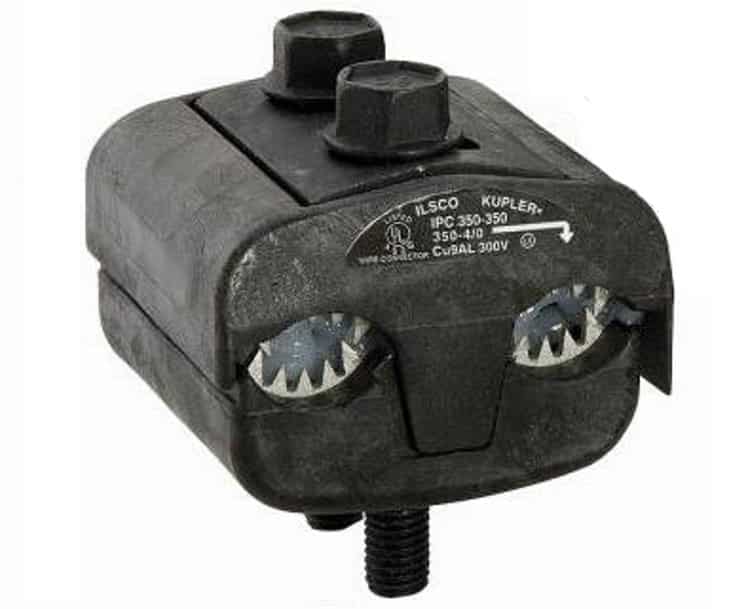

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.

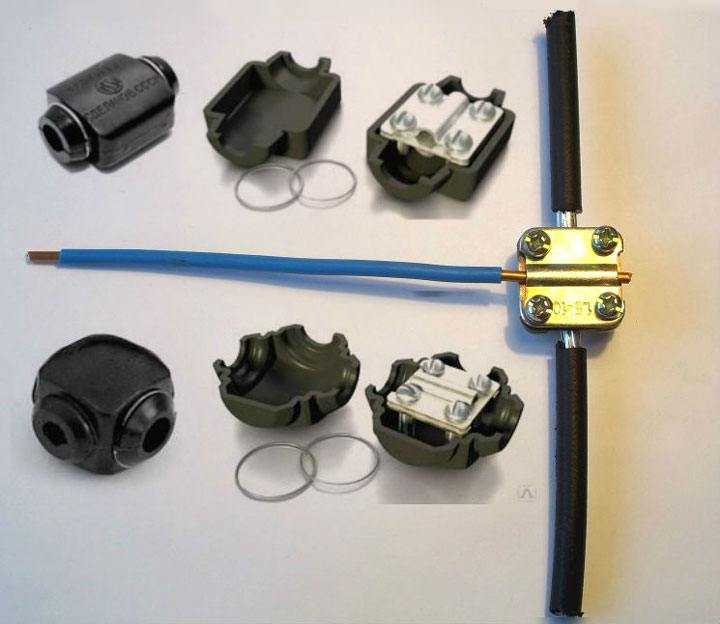

Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.

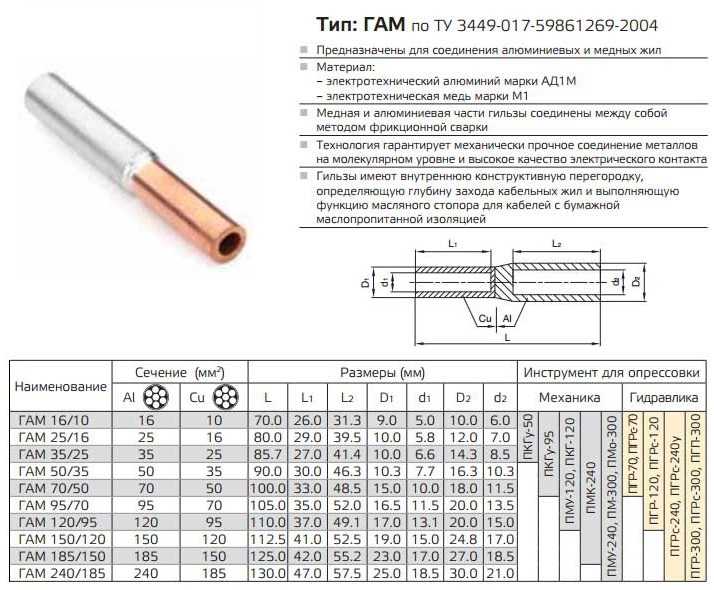

Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.

Как осуществляется прокладка кабеля по фасаду?

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников
. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Как соединить СИП с алюминиевым проводом. Однофазный ввод электричества в частный дом

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему. Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом.

Необходимо было заменит все это старье на что-то современное и самый оптимальный вариант это сделать при помощи проводов СИП 2х16.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

Провод СИП 2х16 длинной — 12 метров;
Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
Зажимы прокалывающие ответвительные — 2 штуки;
Оцинкованный уголок с отверстиями — 1 штука;
Герметичная коробка с DIN рейкой — 1 штука;
ПВХ гофра с креплениями — 20 метров;
Двужильный медный кабель АВВГ 2х10 — 15 метров.
Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей.Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме.Мы составили такую таблицу, где указано название и мощность потребителя

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

В нашем случае для вводного автомата нам подойдет автомат с номинальным током в 32 А

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Переход с СИП на ввг. Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников . Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

Инструменты и приспособления для работы с СИП

Качественно и безопасно монтировать самонесущий провод позволяют:

инструменты для натяжки стальной монтажной ленты;
ножницы для разрезания кабеля;
ножницы для разрезания стальной ленты;
лебедки;
монтажные чулки;
монтажный зажим;
монтажные ролики;
вертлюги;
прессы гидравлические для опрессовки изолированных гильз и наконечников с кордощеткой;
динамометры;
кордощетки;
инструменты для монтажа усиленных стяжек;
изолированные накидные ключи;
наборы для заземления;
клинья отделительные;
устройства для закороток;
когти и лазы универсальные;
пояса предохранительные;
стропы;
приспособление для скручивания проводов.

Частые ошибки при монтаже

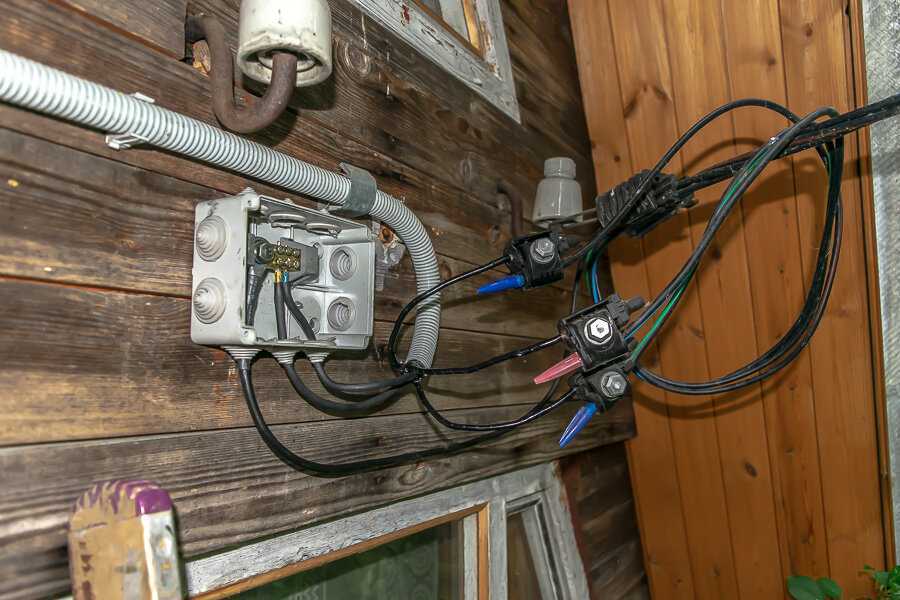

Подключение СИП к кабелю на фасаде

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Поэтому остается два варианта:

уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
гильзы алюмомедные

Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.

В настоящее время частное строительство находится на стадии активного развития. Многие жители нашей страны все чаще предпочитают выполнять строительные и сопутствующие работы самостоятельно, в том числе и проводить электросеть с последующим ее подключением. В связи с этим вопрос о том, как соединить два СИП провода, является актуальным.

СИП – это самонесущий силовой изолированный провод, который часто применяется для монтажа воздушных электрических сетей. В отличие от аналогичных проводов, такой кабель обладает рядом преимуществ:

безопасность монтажа. СИП имеет уникальную конструкцию и многослойную защиту, благодаря которой достигается абсолютная безопасность при монтаже. Но если вы не имеете специального образования и ряда навыков, то самостоятельный монтаж должен осуществляться со строгим соблюдением технических требований
надежность. Напряжение передается по кабелю в любых погодных условиях, даже неблагоприятных
вариативность. Все типы СИП различаются не только размером сечения, но и количеством жил, а также способом их изоляции
устойчивость к воздействию внешних факторов. Провода изготовлены из специальных материалов, устойчивых к влиянию атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими

Различные виды СИП могут отличаться размером сечения. Чтобы правильно соединить два провода между собой, необходимо знать их основные характеристики.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

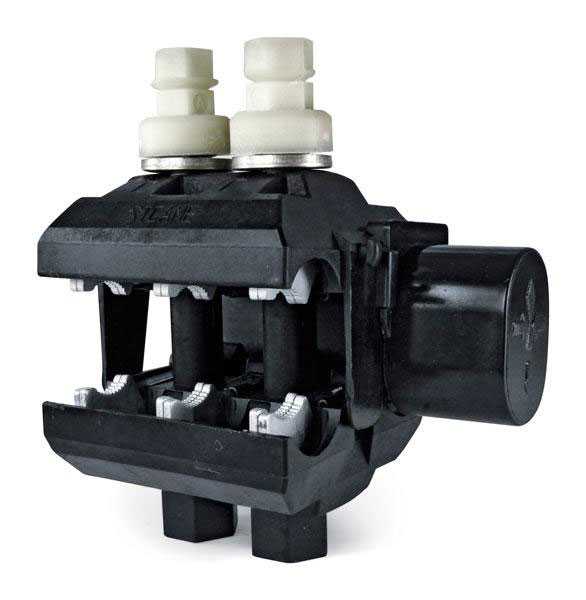

Прокалывающий зажим для соединения СИП-СИП

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555
Niled CE 6.35, 25.95
КВТ КИ
IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Варианты соединения

Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.

Щит учета расположен на опоре полосы

Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
гильзы алюмомедные

И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.

жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Хоть какой из соединяемых проводников контактирует только со стальными пластинами.

Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.

На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот более качественные марки таких зажимов:

Вот более качественные марки таких зажимов:

Щит учета расположен на стене дома

Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).

Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .

Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:

Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.

Материал

Яйца для соединения кабеля. Соединитель проводов: орешки для начинающего электрика

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Обратите внимание

Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

Схема простая: магистраль (алюминий) со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

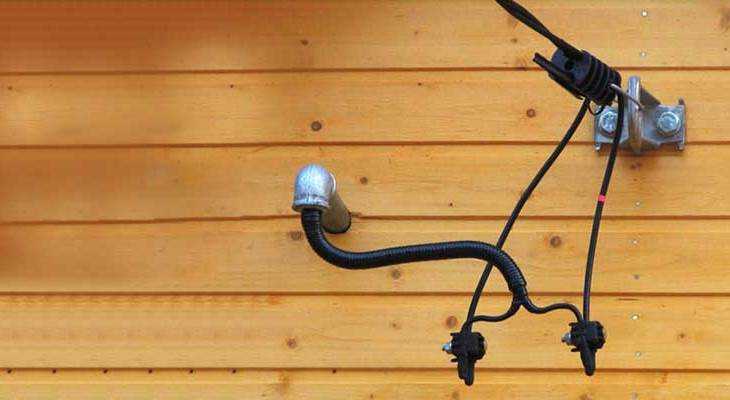

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.
