Конструкция и принцип работы люминесцентных ламп
Почему же такой источник вообще нашел своего покупателя? Главная причина кроется в возможности использования специальных энергосберегающих ламп, которые вставляются в патроны, а соединения с проводами происходят благодаря зажимам, выполненным целиком из бронзы.
Давайте рассмотрим устройство люминесцентных светильников. Лампа представляет собой несколько стеклянных трубок, которые наполнены инертным газом, чаще всего аргоном. Концы трубок запаяны.
Когда на патроны, в которых закреплена трубка, приходит напряжение, между двумя электродами происходит дуговой разряд. Именно этот разряд вызывает ультрафиолетовое свечение. Затем это излучение поглощается любым люминофором и преобразуется в еще одно свечение, которое уже заметно человеческому взгляду.
На цвет свечения прежде всего влияет тип люминофора. Светильники бывают открытого и закрытого (с плафоном) типов. Решетка бывает белой, зеркальной или матовой. Основные элементы светильника:
- корпус;
- отражатель;
- рассеиватель. Люминесцентные светильники с рассеивателем были очень популярны из-за своей невысокой цены.
Для правильной работы недостаточно просто соединить корпус и лампу. Нужна так называемая пускорегулирующая установка. В прошлом лампы имели дроссель, по-умному назывался электромагнитной пускорегулирующей установкой. Именно она при работе издавала неприятный шум и в целом увеличивала габариты самой лампы. Именно из-за нее такой вид освещения был не сильно популярен среди обычных потребителей.
Время идет, технологии совершенствуются, поэтому у современных люминесцентных ламп такого недостатка уже нет. На смену магнитной пришла электронная пускорегулирующая установка. С помощью нее подобные лампы можно встраивать даже в систему «Умный дом».
Теперь предлагаю разобраться для чего подходят люминесцентные светильники больше всего. В большом помещении, например, на складе, очень дорого и не эффективно использовать лампы накаливания или светодиодные лампы. А люминесцентные светильники сочетают в себе небольшое энергопотребление и хорошую мощность. Именно поэтому они широко применяются для освещения цехов, складов, подъездов. А также используются при создании аварийных световых систем.
Какие виды бывают
Различаться все поставляемые сегодня на рынок люминесцентные лампы могут по следующим признакам:
- спектру света;
- диаметру колбы;
- мощности;
- количеству цоколей и их характеристикам;
- наличию или отсутствию пусковой аппаратуры;
- напряжению сети;
- форме колбы.
Классифицироваться такие лампы могут также по цвету свечения и световой температуре.
Конечно же, потребитель, решивший приобрести люминесцентную модель, в первую очередь должен быть информирован обо всех ее технических характеристиках. Отображаются последние, как и у любого другого оборудования, в данном случае в маркировке. У люминесцентных ламп она выглядит примерно следующим образом:
ЛБ Т8 w8 FS G13 RS 220 В. 2U.
В некоторых случаях порядок цифр может изменяться. Также в некоторых случаях в шифре лампы отображается только часть характеристик.
Преимущества и недостатки ламп
Как и другие источники освещения, люминесцентные лампы имеют преимущества и недостатки, которые желательно учитывать.
К преимуществам можно отнести:
высокий показатель световой отдачи;
изделия обладают большим коэффициентом полезного действия и могут использоваться на протяжении 20 тыс. часов;
приятный рассеивающий свет, который сходен по своему характеру с обычным дневным освещением;
на выбор доступно множество конструктивных решений;
лампы не перегреваются во время работы;
оттенок света может меняться в зависимости от используемого люминофора.
Не обошлось и без недостатков, которые в данном случае представлены следующими факторами:
в некоторых моделях содержится ртуть, которая в случае утечки может оказаться крайне опасной для человека;
иногда возникают сложности в монтаже схем включения;
присутствует ограничение на 1 единицу (150 Вт);
приборы крайне чувствительны к пониженным температурам;
к концу срок эксплуатации световой поток снижается из-за выгорания люминофора.

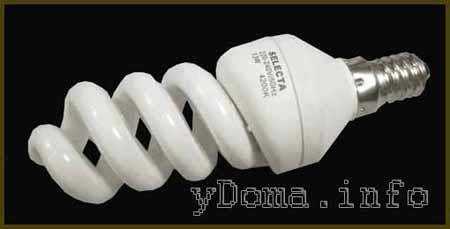

Компактные люминесцентные лампы
Хотя современные линейные люминесцентные лампы имеют множество достоинств, однако для использования в быту они не подходят, так как имеют большие габариты и ограничивают возможности дизайна в квартире. Благодаря техническому прогрессу, появилась возможность трубки линейных ламп изгибать в любую форму и сделать электронный балласт малогабаритным. Запатентована компактная люминесцентная лапа была в 1984 году. Размер компактной лампочки стал соизмерим с лампочками накаливания, и появилась возможность заменять последние без переделки светильников. Совсем недавно компактные лампочки называли энергосберегающими лампами, но с появлением светодиодных ламп, это название стало не соответствовать действительности.
Принцип работы компактной лампы не отличается от принципа работы линейной люминесцентной лампы. Так же на концах трубки имеются две нити накала, между которыми при приложении напряжения возникает дуговой разряд, излучающий ультрафиолетовые волны, под действием которых люминофор начинает светиться.
Срок службы компактной лампы
Срок службы компактных ламп по данным производителей составляет 8000 часов и существенно сокращается от нестабильности питающего напряжения в сети, частотой включения-выключения лампы, работой в условиях пониженной или повышенной температуры окружающей среды. Как показала практика, чаще всего компактные лампы выходят из строя по причине перегорания нитей накала. Второе место занимает отказ радиоэлементов в схеме электронного балласта.

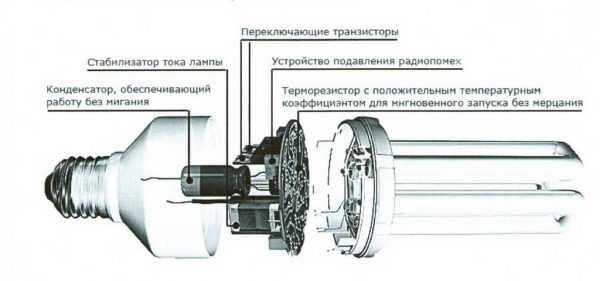

Конструкция компактной лампы

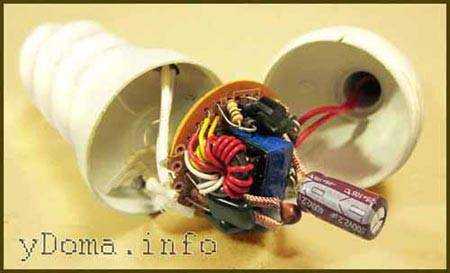

Конструкция компактной лампы представляет собой две чашки из термостойкой пластмассы, в одной закреплена трубка, а на другой установлен цоколь. Компактные лампы, как и лампы накаливания, выпускаются с , это позволяет вкручивать их в существующие светильники вместо ламп накаливания. В полости чашек находится печатная плата, на которой размещена схема пускорегулирующего устройства. Такая конструкция позволяет разобрать лампу, проверить целостность нитей накала и в случае их исправности отремонтировать электронику. Если нить накала в обрыве, то лампа подлежит утилизации.
Часть потребляемой компактной лампочкой мощности теряется и выделяется в схеме пускорегулирующего устройства в виде тепла. Так как в чашках перфорация для циркуляции воздуха для охлаждения отсутствует, то радиоэлементам приходится работать в области предельной температуры. Эти условия существенно снижают срок службы радиоэлементов, особенно высоковольтного электролитического конденсатора. Таким образом, выход из строя радиоэлементов является одной из причин перегорания нитей накала лампы.
Выше приведена типовая электрическая схема пускорегулирующего устройства. Качественное пускорегулирующее устройство должно зажигать лампу спустя 0,5-1 секунду после ее включения, то есть, когда нити накала уже разогрелись. Такой режим включения существенно продлевает срок службы нитей накала и как следствие, самой лампы.
Цветовая температура компактной лампы
В продаже представлены компактные люминесцентные лампы цветовых температур 2700°K, 3300°K, 4200°K, 5100°K, 6400°K. Чем выше число, тем белее излучаемый свет. Лампа с цветовой температурой 2700°K излучает свет, как лампа накаливания, 4200°K светит теплым белым цветом, а 6400°K холодным белым. Восприятие человеком света зависит от времени суток. В дневное время лучше воспринимается белый свет, а в вечернее и ночное – с желтым оттенком, как светит лампа накаливания. Этот факт надо учитывать при выборе компактной лампы.
В настоящее время компактные лампы, еще не успев вытеснить из эксплуатации лампы накаливания, уже морально устарели. На смену им пришли светодиодные лампы, многократно превосходящие по техническим характеристикам люминесцентные лампы.
Шифры для ламп других разновидностей
Помимо люминесцентных, большой популярностью у отечественного потребителя пользуются, конечно же, и лампочки накаливания. Также на рынке в широком ассортименте сегодня представлены светодиодные модели. В связи с этим у потребителя может возникнуть вопрос о том, какая маркировка не относится к люминесцентным лампам.
К примеру, у светодиодных моделей, помимо мощности (W), типа цоколя, цветовых показателей и напряжения в шифре может присутствовать коды:
- предельно допустимой эксплуатационной температуры (обычно от +40 до -40 °С);
- длительности периода эксплуатации (обычно 50 тыс. часов).
Код вида колбы у светодиодных ламп отличается от шифра люминесцентных. В данном случае обозначение идет после буквы А.
В коде лампочки накаливания обычно содержится одна или две кириллические буквы и пять цифр. Литеры при этом означают тип модели (В — вакуумная, Б — биспиральная, Ш — шарообразная, БО — биспиральная аргоновая с опаловой колбой и пр). Первые три цифры в маркировке такого оборудования указывают на рабочее напряжение, две последние — на мощность. Иногда в шифре таких лампочек присутствует и дата их выпуска.
Классификация люминесцентных ламп
По назначению люминесцентные лампы бывают специальными и общего применения. Специальные люминесцентные лампы используются для решения специфических задач в разных сферах человеческой деятельности. По функциональному назначению эти лампы можно разделить на несколько групп. Из них большой интерес вызывают аквариумные (биоактивные) лампы и ультрафиолетовые излучатели.
Аквариумные люминесцентные лампы излучают свет с очень высокой энергетической плотностью в синей части спектра. Это не только подчеркивает красоту и неповторимость подводного мира, но и обеспечивает оптимальные условия для фотосинтеза, стимулирует образование кислорода, благотворно влияет на аквариумные растения.
Аквариумные люминесцентные лампы

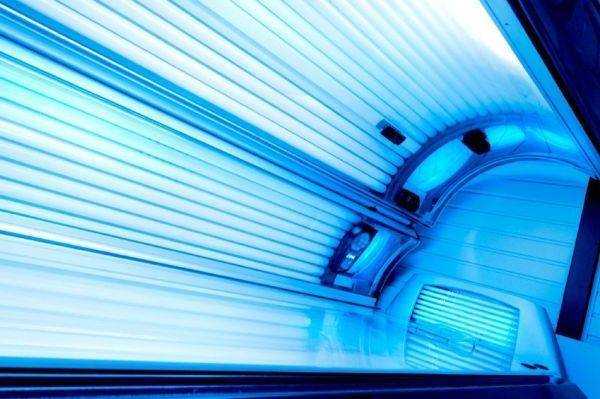

Люминесцентные лампы для косметического загара используются в специально разработанных для этой цели установках искусственного загара, эти лампы излучают свет в диапазоне длинных ультрафиолетовых волн, которые, воздействуя на кожу человека, вызывают ее пигментацию.
Люминесцентные лампы для косметического загара
Люминесцентные лампы общего применения используются для освещения жилых, служебных и производственных помещений, а также в наружных светильниках. Они имеют очень высокую светоотдачу и широкую гамму оттенков излучаемого света: от теплого белого до холодного дневного. Цветопередача этих ламп может быть отличной, хорошей и стандартной. Причем именно цветопередачу следует использовать в качестве главного критерия оценки пригодности люминесцентной лампы для того или иного применения. Как же правильно выбрать люминесцентную лампу?
Устройство и принцип действия
В основе функционирования изделий лежит процесс люминесценции. Внутренняя часть колбы покрывается люминофором, «впитывающим» ультрафиолет и выдающим свечение в спектре, видимом для глаз человека. Для формирования ультрафиолетовых лучей используется ртуть или инертный газ, которым заполнена колба. При прохождении электрического заряда капли ртути начинают испаряться, образуя излучение.
Изделия состоят из колбы с электродами, одного или двух цоколей и пускорегулирующей аппаратуры (ПРА). Последний компонент бывает встроенным и вынесенным.
Включение изделия обеспечивается путем реализации следующих этапов:
- нагрев электродов;
- подача импульса для поджига;
- уменьшение и стабилизация напряжения.
2.9. U-образные люминесцентные лампы
Таблица 2.9.1. U-образные люминесцентные лампы диаметром 7 мм нормального исполнения
Тип | Мощность, Вт | Цоколь | Цветопередача | Световой поток, лм | Длина l, мм | Диаметр трубки, мм |
L 20/25 U | 20 | 2G13 | 2A | 950 | 310 | 38 |
L 40/25 U | 40 | 2G13 | 2A | 2400 | 607 | 38 |
L 40/30 U | 40 | 2G13 | 3 | 2700 | 607 | 38 |
L 65/20 U | 65 | 2G13 | 2A | 3900 | 765 | 38 |
L 65/30 U | 65 | 2G13 | 3 | 4500 | 765 | 38 |
Таблица 2.9.2. Укороченные U-образные люминесцентные лампы, 570 мм
Тип | Мощность, Вт | Цоколь | Цветопередача | Световой поток, лм | Длина l, мм | Диаметр трубки, мм |
L 40/21-840 UK | 40 | 2G13 | 1B | 2800 | 570 | 38 |
L 40/31-830 UK | 40 | 2G13 | 1B | 2800 | 570 | 38 |
L 65/21-840 UK | 65 | 2G13 | 1B | 4300 | 570 | 38 |
L 40/25 UK | 40 | 2G13 | 2A | 2300 | 570 | 38 |
L 65/25 UK | 65 | 2G13 | 2A | 3400 | 570 | 38 |
Рис. 18. U-образные люминесцентные лампы
Классификация
По виду цоколя:
- Может изготовляться похожим на цоколь лампы накаливания, непосредственно подключаемый к сети так называемые компактные люминесцентные электролампы.
- Имеющие вместо резьбового участка поверхности, с обеих сторон трубки источника освещения штыри для монтирования в специальном патроне, путем поворота лампы в патроне.
По использованию электронной пускорегулирующей аппаратуры (ЭПРЛ):
- Использующие ЭПРЛ, как правило, компактный тип ламп обладает рядом преимуществ, выраженных в устранении эффекта мерцания, лучшем зажигании, отсутствии замерзания лампы, меньшем уровне производимого шума, ввиду отсутствия создающего его дросселя, облегченного веса и имеющего большую энергетическую эффективность;
- Источники иллюминации, не использующие ЭПРЛ, как правило, трубчатого типа.
По конструкции:
трубчатые
- Имеющие трубчатую конструкцию, выполнены в виде трубки прямой формы и такой же формы цоколя, маркируются буквой Т, за которой идет указание ее диаметра в восьмых частях дюйма;
- Компактные, могут производиться с возможностью установки в патрон для обычной лампы накаливания, содержащие встроенный балласт, смягчающий перепад напряжения при запуске.
По наличию стартера
- Стартерные (УБ), в которых начальный запуск при работе обеспечивается наличием стартера, включенного в цепь параллельным источнику освещения соединением.
- Бесстартерные (АБ) в которых кратковременное повышение напряжения в сети при запуске источника освещения происходит за счет прохождения током специальных обмоток катушки дросселя, и характеризуются большей потерей мощности (35%), чем стартерный аналог (25%).
По мощности:
- Низкой мощности (до 15 Вт).
- Высокой мощности (свыше 80 Вт).
По типу возникающего разряда:
- Дуговые.
- Тлеющего разряда.
- Тлеющего свечения.
По типу распределения света:
- С отсутствием направления светоизлучения.
- С направленным излучением света, рефлекторного, щелевого и панельного типов.
По исходящему излучению:
- Дневного освещения.
- Лампы различных цветов.
Ограниченного диапазона спектра излучения:
- УФ электролампы.
Виды используемых ртутных источников освещения:
- Приборы высокого давления, используемые в уличной иллюминации и установках значительной осветительной мощности.
- Приборы низкого давления, используемые для освещения производственных помещений и жилья.
Разновидности люминесцентных ламп низкого давления и особенности их выбора
Существует большая группа люминесцентных ламп специального назначения, отличающихся в основном спектром излучаемого света, например:
- фитолампы — для подсвечивания комнатных и аквариумных растений;
- цветные — для декоративного оформления и получения световых эффектов, примером могут служить лампы с розовым оттенком для подсветки мясных прилавков;
- с улучшенной цветопередачей — для художественных мастерских, музеев, магазинов текстильных товаров и т. п.;
- ультрафиолетовые — с колбой из особого стекла, пропускающего УФ-лучи, в зависимости от типа излучения применяются для дезинфекции в медучреждениях, мягкого загара в соляриях, флуоресцентных детекторах денежных купюр и т. п.
Подробнее остановимся на самых распространенных люминесцентных лампах, применяемых для освещения помещений. Их можно классифицировать по форме трубки и типу цоколя.
Линейные люминесцентные лампы с двусторонним двухконтактным цоколем типа G
При выборе следует учесть, что лампы дневного света, как их традиционно принято называть, отличаются геометрическими параметрами в зависимости от мощности:
- длиной — от 37 до 120 см;
- диаметром колбы — Т12, Т8 и Т5, где цифра обозначает количество ⅛ долей дюйма, например, Т8 значит D=25 мм;
- размером цоколя — G5 и G13 (расстояние между контактными штырями 5 и 13 мм соответственно).
Наибольшее распространение получили линейные люминесцентные лампы с цоколем G13. Они могут иметь мощность от 10 до 70 Вт, но в основном применяются три варианта:
- 18 W — длиной 590 мм;
- 30 W — 900 мм;
- 36 W — 1200 мм.
Более тонкие лампы с колбами Т4 диаметром 12,5 мм (мощность от 6 до 24 Вт) и Т5 — 16 мм (6 — 28 Вт) оснащаются цоколем G5.
Лампа люминесцентная NAVIGATOR 28Вт G5 2184лм 4000K 230В трубка
На картинке видна маркировка. Первая цифра «840» указывает индекс цветопередачи в 8х10=10 Ra, вторая и третья — цветовую температуру лампы 40х100= 4000 К. Светильники для ламп дневного света оснащаются электромагнитными или электронными пускорегулирующими устройствами.
Компактные люминесцентные лампы (экономки) с винтовым цоколем типа Е
По сравнению с лампами накаливания, люминесцентные потребляют примерно в пять раз меньше электроэнергии при одинаковой светоотдаче, поэтому их часто называют энергосберегающими. Для уменьшения габаритных размеров трубку с люминофором свивают в спираль или разделяют на несколько сегментов, придавая ей различные формы.
Компактные лампы имеют ЭПРА, встроенный прямо в корпус, поэтому их можно включать прямую в сеть 220-230 В вместо обычных лампочек накаливания в стандартный винтовой патрон (эдисоновский). Цоколь может быть трех типоразмеров:
- Е14 — “миньон”, имеет резьбу диаметром 14 мм, часто используется в настенных и потолочных декоративных светильниках;
- Е27 — стандартный бытовой размер (27 мм);
- Е40 — увеличенный диаметр резьбы (40 мм) под промышленный винтовой патрон, в быту практически не применяется.
Выбирая замену старой лампочке учитывайте, что люминесцентная в 15 Вт создает световой поток, аналогичный 60-ваттной лампе накаливания.
Лампа энергосберегающая OSRAM 15 Вт E27 900лм 2700K 220В спираль
Компактные люминесцентные лампы с цоколем G23
У компактных люминесцентных ламп с безрезьбовым цоколем G23 и дугообразной колбой в форме буквы U сравнительно небольшая мощность — от 5 до 14 Вт, что эквивалентно 20–70 Ваттам у лампочек накаливания.
Такой источник света крепится в патроне на двух штырьках, расстояние между которыми составляет 23 мм.
Лампа энергосберегающая Camelion 11Вт G23 660лм 4200K 230В дуга
Матовое покрытие создает мягкое равномерное свечение, не раздражая глаза, поэтому подходит для прозрачных плафонов. Их часто применяют в настольных светильниках с современным дизайном.
У люминесцентных ламп с цоколем G23 имеется встроенный в корпус стартер, для работы им требуется внешний электромагнитный дроссель, устанавливаемый в светильнике.
Компактные люминесцентные лампы с односторонним четырехконтактным цоколем 2G7
В отличие от других компактных, такая лампа не имеет встроенных электронных устройств, хотя форма трубки и габаритные размеры аналогичны лампам с цоколем G23. Предназначена для настольных и настенных светильников с ЭПРА или ЭмПРА.
Лампа люминесцентная UNIEL 11Вт 2G7 660лм 4000K 230В дуга T32
Какие виды бывают
Различаться все поставляемые сегодня на рынок люминесцентные лампы могут по следующим признакам:
- спектру света;
- диаметру колбы;
- мощности;
- количеству цоколей и их характеристикам;
- наличию или отсутствию пусковой аппаратуры;
- напряжению сети;
- форме колбы.
Классифицироваться такие лампы могут также по цвету свечения и световой температуре.
Конечно же, потребитель, решивший приобрести люминесцентную модель, в первую очередь должен быть информирован обо всех ее технических характеристиках. Отображаются последние, как и у любого другого оборудования, в данном случае в маркировке. У люминесцентных ламп она выглядит примерно следующим образом:
ЛБ Т8 w8 FS G13 RS 220 В. 2U.
В некоторых случаях порядок цифр может изменяться. Также в некоторых случаях в шифре лампы отображается только часть характеристик.
Виды
Специалисты все люминесцентные лампы по характеристикам делят на две категории:
- Общего назначения. Это приборы мощностью в пределах 15-80 ватт.
- Специальные: до 15 ватт – это приборы, которые считаются маломощными, и свыше 80 ватт – это сверхмощные.
Основная характеристика ламп общего назначения – это имитация естественного света. То есть практически полное соответствие его цветовым и спектральным характеристикам.
Люминесцентные лампы делятся по нескольким техническим показателям.
- По световому разряду на тлеющие и дуговые.
- По типу излучения: естественный свет, ультрафиолетовый и цветные.
- По форме стеклянной трубки на трубчатые и фигурные.
- По распределению светового потока: ненаправленные и направленные. Кстати, к направленным относятся люминесцентные источники света щелевого типа, панельного, рефлекторного и так далее.
Теперь что касается энергосбережения. Когда разговор заходит о лампе мощностью 36 Вт, необходимо сказать, что это аналог точно такого же прибора только мощностью 40 Вт. Почему? Современные технологии позволяют изменить конструктивные особенности световых приборов за счет использования более качественных и современных материалов, плюс измененные технологические процессы. Так вот в люминесцентных лампах из категории энергосберегающих используется более качественный люминофорный слой и новейшая конструкция (более эффективная) электродного блока. Это привело к тому, что на рынке появились лампы люминесцентные с меньшей мощностью, но с более эффективным световым потоком. И как большое эффективное добавление – это уменьшение диаметра самой стеклянной трубки в 1,6 раза.
Теперь чтобы разобраться в маркировке люминесцентных ламп, необходимо рассмотреть рисунок ниже. На нем четко показано, что обозначают буквенные и цифровые показатели маркировки.

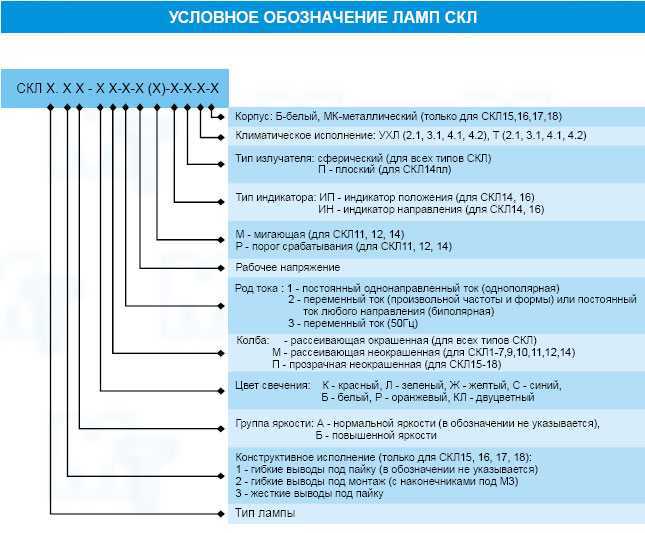

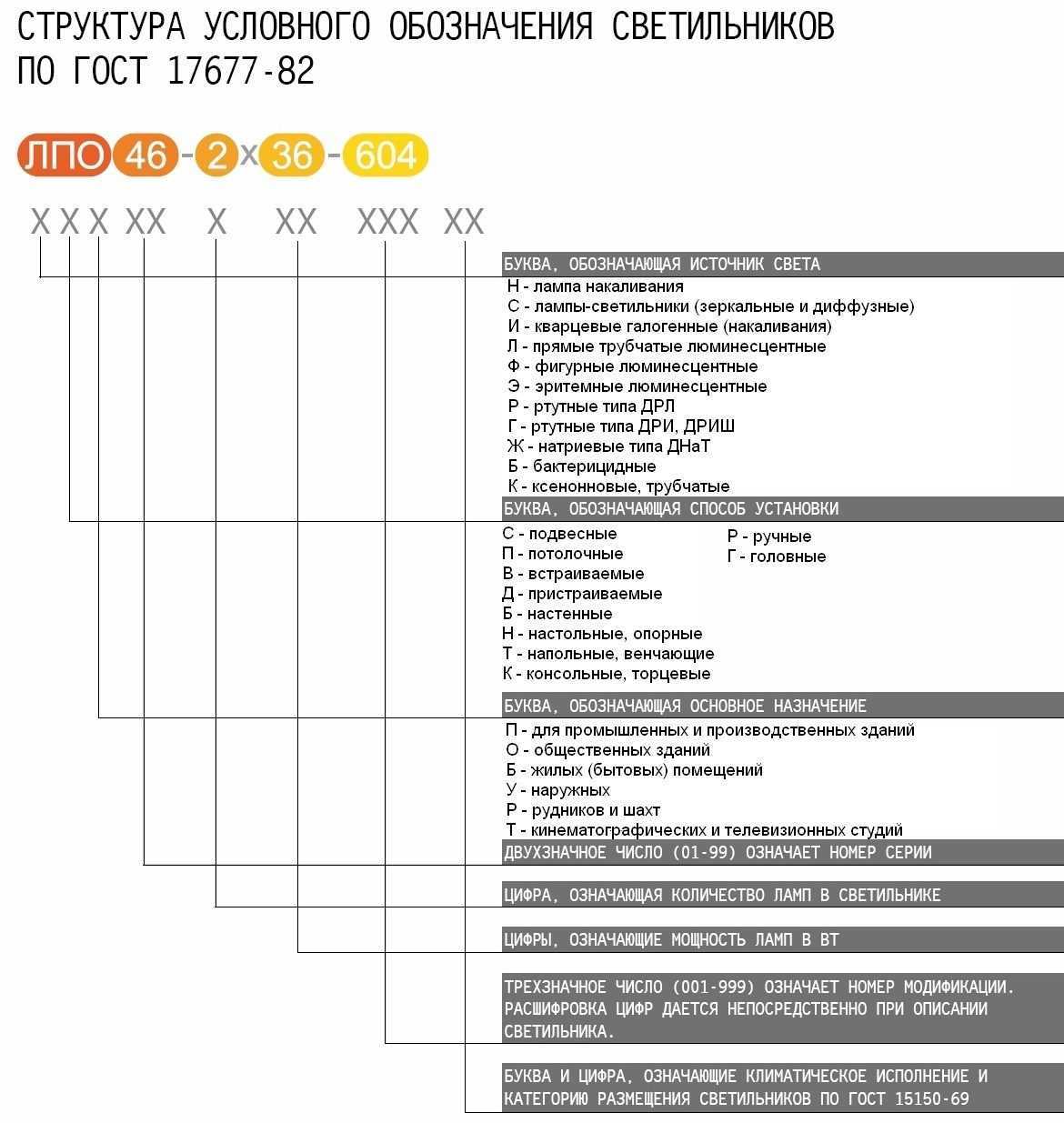

Маркировка

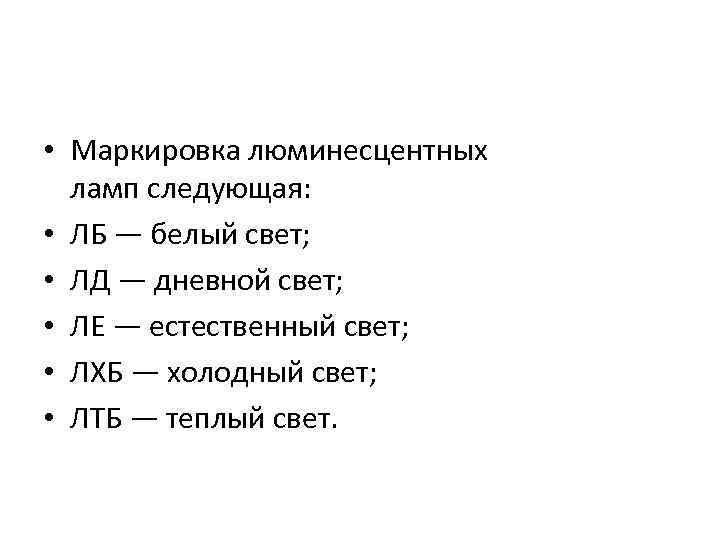

Так как нас интересуют технические характеристики люминесцентной лампы 36 Вт, то для примера разберем маркировку ЛБ-36. Буква «Л» обозначает, что это люминесцентная лампа, буква «Б», что она белого цвета, и соответственно 36 – это ее мощность.
Что касается других видов, то можно отметить:
- ЛТБ с теплым белым цветом. Такие источники света имеют слегка розовый оттенок.
- ЛД – приближенный к дневному свету. Соответственно ЛДЦ – это цветные аналоги данного типа.
- ЛХБ (холодно-белый) – это промежуточный вариант между ЛБ и ЛД.
И еще некоторые технические характеристики:
- Яркость (средняя) – 6-11 Кд/м².
- Такие лампы излучают переменный световой поток (имеется в виду во времени) при их подключении к сети с переменным напряжением.
- Коэффициент пульсации у ЛБ 23%, у ЛДЦ – 43%.
- Если увеличить номинальное напряжение сети, то яркость свуечения самой лампы также увеличивается. Конечно, то же самое относится и к мощности.
- Если световой поток люминесцентной лампы после 70% времени ее эксплуатации составляет 70% от номинала, то эта лампа качественная.
- Срок службы лампы 36 Вт: минимальный – 4800 часов, средний – 12000 часа.

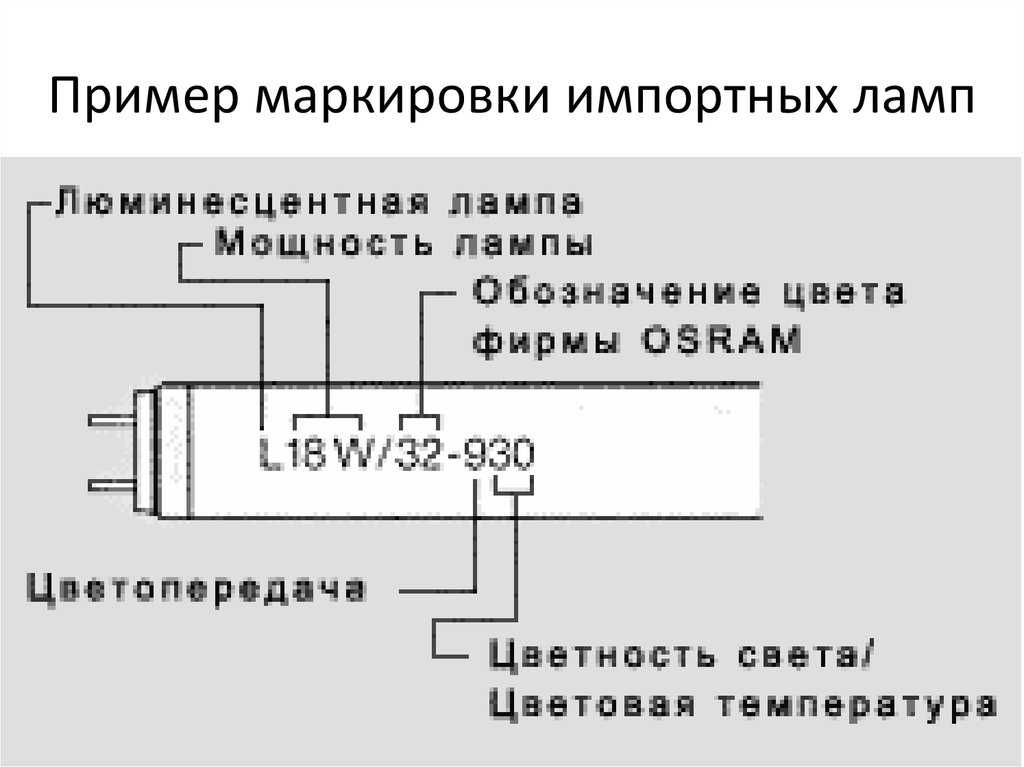

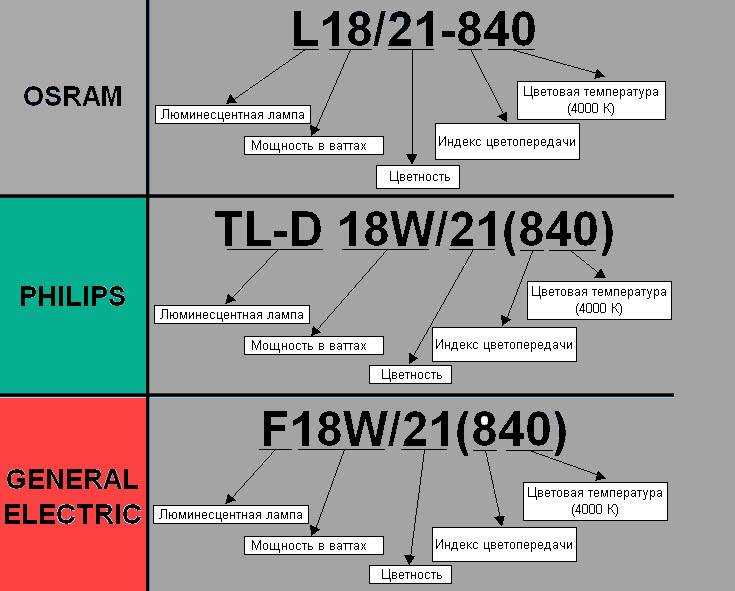

Кстати, европейская маркировка сильно отличается от российской. Здесь степень излучения света маркируется числами. Но самое интересное, что у каждого производителя маркировка отличается. К примеру, у компании «Osram» 765 обозначает холодный цвет, 640 – теплый. У компании «Philips TLD»: 54 – это холодный, 33 – это теплый.
Достоинства и недостатки
К достоинствам люминесцентных ламп можно отнести:
- Приличный коэффициент полезного действия.
- Спектр свечения расширенный.
- Приличный срок эксплуатации.
- Наличие цветных аналогов, специальных (ультрафиолетовых, бактерицидных).
Недостатки:
- В конструкции прибора используются вредные для организма человека вещества.
- Утилизировать их можно только в специально отведенных местах, что очень неудобно.
Для запуска необходим специальный дроссель. А это усложняет и удорожает конструкцию.

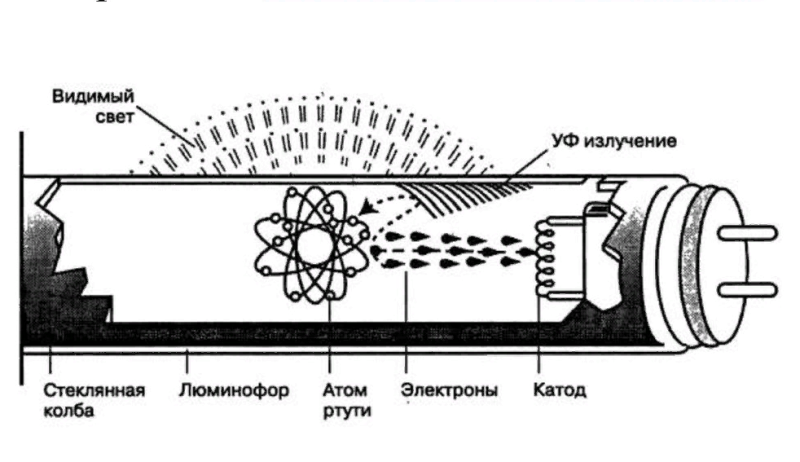

Как работает лампа
Принцип работы любой люминесцентной лампы включает в себя подачу напряжения на расположенные внутри колбы электроды. Между электродами возникает тлеющий разряд, который поддерживается находящимся внутри колбы инертным газом или парами ртути.
Рисунок 7. Принцип работы
Тлеющий разряд порождает излучение в ультрафиолетовом диапазоне, которое через нанесенный на колбу люминофор превращается в видимый свет нужного оттенка.
Чтобы получить ультрафиолетовое излучение, используются газоразрядные лампы. Обычное стекло ультрафиолет не пропускает, поэтому для изготовления колбы используется специальное кварцевое стекло. Люминофорное покрытие в данном случае отсутствует. Приборы широко используются в соляриях и при обеззараживании помещений.
Принцип работы люминесцентного светильника
Как работает люминесцентная лампа? Сначала образуются свободно движущиеся электроны. Это происходит в момент включения питающего переменного напряжения в областях вокруг вольфрамовых нитей накаливания внутри стеклянного баллона.
Эти нити за счет покрытия их поверхности слоем из легких металлов по мере нагрева создают эмиссию электронов. Внешнего напряжения питания пока недостаточно для создания электронного потока. Во время движения эти свободные частицы выбивают электроны с внешних орбит атомов инертного газа, которым заполнена колба. Они включаются в общее движение.
На следующем этапе в результате совместной работы стартера и электромагнитного дросселя создаются условия для увеличения силы тока и образования тлеющего разряда газа. Теперь наступает время организации светового потока.
Движущиеся частицы обладают достаточной кинетической энергией, необходимой для перевода электронов атомов ртути, входящей в состав лампы в виде небольшой капли металла, на более высокую орбиту. При возвращении электрона на прежнюю орбиту высвобождается энергия в виде света ультрафиолетового спектра. Преобразование в видимый свет происходит в слое люминофора, покрывающего внутреннюю поверхность колбы.
Для чего нужен дроссель в люминесцентной лампе
Это устройство работает с момента старта и на протяжении всего процесса свечения. На разных этапах задачи, выполняемые им, различны и могут быть разделены на:
- включение светильника в работу;
- поддержание нормального безопасного режима.
На первом этапе используется свойство катушки индуктивности создавать импульс напряжения большой амплитуды за счет электродвижущей силы (ЭДС) самоиндукции при прекращении протекания переменного тока через ее обмотку. Амплитуда этого импульса напрямую зависит от величины индуктивности. Он, суммируясь с переменным сетевым напряжением, позволяет кратковременно создать между электродами напряжение, достаточное для разряда в лампе.
При созданном постоянном свечении дроссель выполняет роль ограничивающего электромагнитного балласта для цепи дуги с низким сопротивлением. Его цель теперь – стабилизация работы для исключения дугового замыкания. При этом используется высокое индуктивное сопротивление обмотки для переменного тока.
Принцип работы стартера люминесцентной лампы
Устройство предназначено для управления процессом запуска светильника в работу. При первоначальном подключении сетевого напряжения оно полностью прикладывается к двум электродам стартера, между которыми существует небольшой промежуток. Между ними возникает тлеющий разряд, в котором температура увеличивается.
Один из контактов, выполненный из биметалла, имеет возможность под действием температуры изменять свои размеры, изгибаться. В этой паре он выполняет роль подвижного элемента. Возрастание температуры приводит к быстрому замыканию электродов между собой. По цепи начинает протекать ток, это приводит к понижению температуры.
Через небольшой промежуток времени происходит разрыв цепи, что является командой для вступления в работу ЭДС самоиндукции дросселя. Последующий процесс был описан выше. Стартер понадобится только на этапе следующего включения.
ЛБ,ЛД люминисцентные лампы РФ
Маркировка люминесцентных ламп:
Л — люминесцентная лампа; Б — белого цвета; Д — дневного цвета; У — универсальная.
Исполнение:
1 — прямой стержень; 2 — U-образный стержень.
Технические характеристики:
Наименование | Мощность, Вт | Ток, А | Напряжение, В | Габаритные размеры, мм | Световой поток, лм | Срок службы, час | Исполнение | ||
D | L1 | L | |||||||
ЛД-18 | 18 | 0,37 | 57 | 26 | 604 | 589,8 | 880 | 12000 | 1 |
ЛБ-18 | 18 | 0,37 | 57 | 26 | 604 | 589,8 | 1060 | 12000 | 1 |
ЛД-20 | 20 | 0,43 | 57 | 38 | 604 | 589,8 | 880 | 12000 | 1 |
ЛБ-20 | 20 | 0,43 | 57 | 38 | 604 | 589,8 | 1060 | 12000 | 1 |
ЛД-36 | 36 | 0,43 | 103 | 26 | 1213,6 | 1199,4 | 2300 | 12000 | 1 |
ЛБ-36 | 36 | 0,43 | 103 | 26 | 1213,6 | 1199,4 | 2800 | 12000 | 1 |
ЛД-40 | 40 | 0,67 | 103 | 38 | 1213,6 | 1199,4 | 2300 | 12000 | 1 |
ЛБ-40 | 40 | 0,67 | 103 | 38 | 1213,6 | 1199,4 | 2800 | 12000 | 1 |
ЛД-65 | 65 | 0,87 | 110 | 38 | 1514,2 | 1500 | 3750 | 12000 | 1 |
ЛБ-65 | 65 | 0,87 | 110 | 38 | 1514,2 | 1500 | 4600 | 12000 | 1 |
ЛД-80 | 80 | 0,87 | 99 | 38 | 1514,2 | 1500 | 4250 | 12000 | 1 |
ЛБ-80 | 80 | 0,87 | 99 | 38 | 1514,2 | 1500 | 5200 | 12000 | 1 |
Достоинства и недостатки
Ртутные лампы отличаются высоким световым КПД (в 2–3 раза большим, чем у ламп накаливания общего назначения), большим сроком службы и компактностью, благодаря чему они хорошо подходят для регулирования светового потока.
Их недостатки – высокая стоимость лампы и вспомогательного оборудования, синевато-зеленый оттенок свечения и медленный повторный пуск.
Цветность ртутной лампы исправляется применением внутреннего люминофорного покрытия.
Люминесцентные лампы.
Люминесцентные лампы состоят из следующих основных деталей: стеклянного баллона, двух цоколей (с выводными контактами) на обоих концах баллона и двух подогревных катодов (электронных эмиттеров) из вольфрамовой нити или стальной трубки.
Баллон наполнен парами ртути и инертным газом (аргоном); на внутренние стенки баллона нанесено люминофорное покрытие, преобразующее ультрафиолетовое излучение газового разряда в видимый свет.
Конструкция лампы, типична для самых распространенных 40-Вт ламп.
Лампа действует следующим образом.
Электрод на одном из концов лампы испускает электроны, которые с большой скоростью летят вдоль лампы, пока не произойдет столкновение со встретившимся атомом ртути.
При этом они выбивают электроны атома на более высокую орбиту.
Когда выбитый электрон возвращается на прежнюю орбиту, атом испускает ультрафиолетовое излучение.
Последнее, проходя через люминофор, преобразуется в видимый свет.
ЛЮМИНЕСЦЕНТНАЯ ЛАМПА – типичная конструкция лампы с холодными катодами, рассчитанной на токи ниже средних. 1
– ртуть;2 – штампованная стеклянная ножка с электровводами;3 – трубка для откачки (при изготовлении);4 – выводные штырьки;5 – концевая панелька;6 – катод с эмиттерным покрытием. Трубка наполнена инертным газом и парами ртути. Внутренние стенки трубки покрыты люминофором.
Типы ламп.
Люминесцентные лампы делятся на две группы соответственно типу электродов: с подогревными катодами и с холодными катодами.
В лампах с подогревными катодами, которые рассчитываются на большие токи (1–2 А), как правило, используются спиральные активированные вольфрамовые нити накала.
В лампах же с холодными катодами предусматриваются цилиндрические электроды с покрытием из эмиттерных материалов, и они рассчитываются на меньшие токи.
Средний срок службы ламп с подогревными катодами зависит от наработки на один пуск: 7500 ч при 3 ч наработки на один пуск и более 18 000 ч в непрерывном режиме.
Для ламп же с холодными катодами срок службы не зависит от числа пусков и достигает 25 000 ч.
Лампы с подогревными катодами по способу их пуска делятся на лампы с предварительным прогревом, быстрого и моментального пуска.
Как и все другие газоразрядные приборы, лампы с подогревными катодами нельзя присоединять к источнику питания без балластного устройства, ограничивающего ток.
Лампы с предварительным прогревом нуждаются также в стартере; при пуске такой лампы замыкается стартер, и катоды, соединенные последовательно, подключаются к сети питания, так что по ним проходит ток.
После того как катоды разогреются настолько, что могут эмиттировать электроны, стартер автоматически размыкается, и лампа загорается.
В благоприятных условиях весь пуск занимает несколько секунд.
В лампах быстрого пуска катоды нагреваются постоянно, а разряд возникает при повышении напряжения.
Стартеры не требуются, и время пуска значительно меньше, чем у ламп с предварительным прогревом.
В лампах моментального пуска не требуется ни прогрева катодов, ни стартера.
Просто на катод подается повышенное напряжение, которое вызывает эмиссию электронов и зажигание разряда в лампе.
Причины неисправности
Электроды ЛДС представлены вольфрамовой спиралью, покрытой активными щелочными металлами, которые обеспечивают заряд. С периодом эксплуатации активная масса осыпается с электродов, они приходят в негодность.
В момент включения лампы (пуск разряда и последующий разогрев электродов) происходит дополнительная нагрузка на активную массу, что еще сильнее разрушает ее. На участках с наибольшей потерей активной массы поступает меньше напряжения, что приводит к неравномерной отдаче, и человек наблюдает мерцание лампы в период ее работы. Также осыпание активной массы приводит к полной неисправности лампы, а на концах трубки появляется темный оттенок.
Отсюда следует, что срок службы ЛЛ зависит еще от качества активной массы и частоты включения лампы. Но даже при этих ограничениях срок службы ЛДС как минимум намного выше (2000 запусков против 1000 у обычных лампочек накаливания).
