Может ли электроплита выйти из строя, если при её подключении я перепутаю нуль и землю?

Опасность защитного зануления TN-C в быту

Определившись, что в квартирах старого жилого фонда с системой заземления TN-C проводка состоит только из фазы и нуля, перейдем к рассмотрению опасности использования «защитного зануления».

Отсутствующее по проекту заземление (зануление) делает эксплуатацию домашней электропроводки небезопасной. В нашем распоряжении остается только фаза и ноль, которые не обеспечивают защиту от пробоя фазы на корпус электроприбора.

Известно что при замыкании фазы с нулем (PEN) происходит короткое замыкание, мгновенное срабатывание автоматических выключателей и обесточивание сети. В связи с этим некоторые «экспериментаторы» проводят сомнительные манипуляции:

• Используют перемычки в розетках с заземлением. В этом случае перемычка ставится между заземляющим контактом и контактам нулевого проводника.
• Соединяют ноль с землей на корпусе электроприбора.
• Либо соединяют ноль с землей в распаечных коробках или этажных щитах.

Основная цель такой модернизации — добиться срабатывания автоматических выключателей при пробое фазы на корпус. Но делать так ни в коем случае нельзя. Стоит PEN проводнику пропасть (отгореть), и через нагрузку появляется опасный потенциал на всех корпусах электроприборов.

Рассмотрим подробнее ситуацию, когда у нас подключен бытовой прибор (например, стиральная машина). Если в розетке будет перемычка, то в случае обрыва нулевого проводника путь прохождения тока будет следующим:

Перемычки в розетках недопустимы

1. По фазному проводнику через стиральную машинку.
2. Далее ток будет возвращаться по нулевому проводнику в розетку.
3. Поскольку дальше у нас идет обрыв, он через перемычку пойдет через PE проводник и окажется на корпусе стиральной машины.
4. В этом случае, если человек коснется корпуса стиральной машины, его ударит током. Поэтому нельзя выполнять такой вид зануления перемычкой в розетке.

Следующий вариант — попытка выполнить зануление в этажном либо квартирном щите путем псевдоразделения PEN на PE и N. В этом случае устанавливается дополнительная шина, от которой отходят PE жилы на корпуса приборов. Данная PE шина соединяется перемычкой с основной N шиной, на которую приходит PEN от питающей линии. В случае появления опасного потенциала на корпусе благодаря перемычке произойдет короткое замыкание и домашняя сеть обесточится. Но, при пропадании нуля произойдет все то же, что и в предыдущем примере. При этом, если додуматься и соединить PE шину с корпусом щитка, то и на последнем будет опасный потенциал.

Если в щитке будет перемычка, то в случае обрыва нулевого проводника путь прохождения тока будет следующим:

Неправильное разделения PEN в TN-C

1. Ток проходит через фазный проводник через электроприбор.
2. Далее по нулевому проводнику идет в щит.
3. В щите у нас разделение PEN.
4. Через точку соединения мы получаем занос потенциала через PE на корпус электрического прибора.

Изображенная на рисунке схема неверна и по причине того, что разделение PEN должно производиться до коммутационного аппарата (в частности вводного автомата). Но даже если и сделать по правилам, то при отгорании нуля в месте до разделения PEN проводника занос потенциала через PE также будет происходить.

Помимо опасности зануления важно понимать, что при разделении PEN на PE и N существуют требования к PEN проводнику. Сечение PEN-проводника должно быть не менее 10 мм² по меди и 16 мм² по алюминию

А таких сечений в этажных щитах домов старой постройки нет!

Заземление в квартире

Самый надёжный способ защиты от поражения электрическим током в быту – электроприборов. Ведь многие наши домашние помощники имеют металлические (читай – токопроводящие) корпуса, и в результате обрыва или повреждения изоляции может произойти касание фазного провода к корпусу прибора. И тогда касаться его становится смертельно опасно…

Провода и следы имеют сопротивление в реальном мире и влияют на то, как обратный путь разыгрывается для возвратных рельсов, например. Здравый смысл говорит о том, что соединительные провода, так что сопротивление проводки является аддитивным в обратном пути для одного устройства, но не для других, создает другое напряжение при «заземлении» для этого устройства.

Основание шасси — это точка сбора грунта, которая соединяется с металлическим корпусом электрического устройства. Основание шасси может использоваться для экранирования и заземления во избежание поражения электрическим током. Земля заземления и рельсы питания 0 В связаны друг с другом и подключены к шасси в этой точке. Например, при использовании многослойных печатных плат один или несколько проводящих слоев могут использоваться в качестве заземления шасси. Основание шасси обычно производится только в одной точке.

Чтобы избежать беды, корпус прибора соединяют с землёй. Теперь при попадании фазы на корпус происходит короткое замыкание и срабатывает защита, отключающая подачу тока.

В современных квартирах выполняется по трёхпроводной схеме:

Фаза; ноль; земля.

Заземление электроприборов происходит через третий контакт вилки и . Сложнее ситуация в домах, где смонтирована по двухпроводной схеме, и в розетках провод заземления отсутствует. В этом случае заземляющий провод придется проводить непосредственно от корпуса прибора.

Это предотвращает путь обратного тока через доступные, но нежелательные средства и предотвращает циркуляцию тока через шасси. Ток, циркулирующий через шасси, может вызвать «контур заземления». Но если шасси заземлено только в одну точку, ток не может протекать через шасси, и связь между магнитным потоком и электричеством не может быть реализована.

Контуры заземления часто возникают при соединении нескольких электронных устройств вместе, потому что ни одно из двух оснований не имеет точно такого же потенциала, который вызывает поток. Даже очень малая разность потенциалов заставляет ток течь от заземления одного устройства к другому блоку и обратно к первому устройству через дополнительное заземляющее соединение, обеспечиваемое распределительной сетью. Хотя импеданс в контуре заземления составляет лишь малую долю ома, этого достаточно, чтобы вызвать такие проблемы, как шум и помехи.

Где взять «землю» в квартире многоэтажного дома? Ответ прост: в электрощите, установленном на каждом этаже.

Перед тем как выполнять (лучше, конечно, это делать при участии или под наблюдением профессионального электрика), внимательно изучите электрощит. Ведь если надёжное заземление у щита отсутствует, подключение к нему провода заземления квартиры не только напрасно, но и опасно!

Общее решение для контуров заземления — это звездное распределение, в котором выбрана произвольная точка «минимального напряжения». Распределение звезд имеет все взаимосвязанные компоненты, соединенные по излучающей схеме наружу от «земли». Если распределение звезды тщательно выполняется, сигнальная проводка между оборудованием, заземленным на звезду, будет иметь нулевой потенциал, что позволит избежать заземления.

Рисунок 2: В идеальном мире все точки, обозначенные как «земля», равны нулю. Учитывая путь, электричество будет течь. Электричество и магнетизм взаимосвязаны, что хорошо, потому что двигатели зависят от этого отношения, чтобы работать, но не очень хорошо, когда поток тока нежелателен.

Поясним на примере. У соседа короткое замыкание. Ток пройдёт следующий путь: фаза соседа – «ноль» соседа – этажный электрощит – Ваш провод заземления – корпус Вашего прибора!

Требования к заземлению и занулению

Все электроустановки и цепи, оснащенные изоляцией нулевого провода, нуждаются в монтаже защитной системы (занулении или заземлении).

1. Зануление необходимо делать для установок с глухозаземленным проводником мощностью до 1000 вольт. Заземление в подобных системах не делают.
2. Зануление следует снабжать трансформатором на 380 вольт. В зануленной системе вторичное напряжение не должно превышать 380 вольт, а понижающее — 42 вольт.
3. При занулении допускается подключение от разделяющего трансформатора лишь к одному потребителю электроэнергии. Номинал тока защитного устройства — до 15 ампер. Зануление или заземление вторичной обмотки не допускается.
4. При заземлении нуля в 3-фазной электроцепи нужно ставить защиту от пробоя тока. Монтировать ее в нулевом проводнике или фазе от нижнего напряжения.
5. Защитное заземление или зануление необходимо создавать на расположенных на улице установках, а также в особо опасных условиях работы. Номинал напряжения составляет 42 вольта (переменный ток) или 110 вольт (постоянный ток).
6. Для напряжения выше 380 вольт (постоянный ток) и 440 вольт (переменный ток) защита необходима вне зависимости от других условий.

Заземлению подлежат:

• корпуса электрических установок;
• приводы оборудования;
• каркасные части и металлоконструкции распредшкафов и щитов;
• вторичные трансформаторные обмотки;
• стальные кабельные оболочки;
• шинопроводы;
• тросы;
• металлические трубы для проводки;
• электрооборудование, установленное на движущихся элементах.

Что касается жилья, зануление и заземление необходимо для электрической бытовой техники мощностью более 1300 ватт. Заземлению для выравнивания потенциалов подлежат такие металлические изделия, как ванны и душевые поддоны, подвесные потолки.

Чтобы заземлить кондиционеры, электрические плиты или подобные им потребители электричества мощностью свыше 1300 ватт, используют выделенный проводник. Его следует соединить с нулем электросети.

Подробный список электроустановок, на которых необходима защита путем заземления или зануления, указаны в Правилах устройства электроустановок. ПУЭ — официальный документ, в нем прописаны все нормативы. Документ также устанавливает перечень оборудования, для которого защита необязательна.

Создание системы заземления и зануления крайне важно, от этого зависит безопасность людей и сохранение имущества. Поэтому цена ошибки велика

Рекомендуется поручать эту работу только квалифицированным работникам.

Диагностика сетевого заземления

Наличие PE — шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться — это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Если лампочка не горит вообще, значит «земля» — нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Опасность зануления в квартире

Скачки напряжения опасны как для людей, так и для бытовой техники в квартирах. В многоквартирных домах одной из квартир достанется низкое напряжение, а другой — высокое. Если в розетке квартиры случится обрыв нулевого проводника, при следующем включении электроустановки (например, бойлера) человека ударит током.

Особенно зануление опасно в двухпроводной системе. К примеру, при проведении электромонтажных работ электрик может заменить нулевой проводник на фазный. В электрощитах эти жилы далеко не всегда обозначены определенным цветом. Если замена произойдет, электрическое оборудование окажется под напряжением.

По нормативам Правил установки электроустановок на бытовом уровне зануление не разрешается для использования в бытовых целях именно по причине его небезопасности. Зануление эффективно только для защиты больших объектов производственного назначения. Однако, несмотря на запрет, некоторые люди решаются на установку зануления в собственном жилье. Происходит это либо по причине отсутствия иных методов решения проблемы, либо из-за недостаточности знаний по данному предмету.

Зануление в квартире технически осуществимо, но эффективность такой защиты непредсказуема, как и возможные негативные последствия. Далее рассмотрим ряд ситуаций, которые возникают при наличии зануления квартире.

Зануление в розетках

В некоторых случаях защиту электроприборов предлагают выполнить путем перемычки клеммы розеточного рабочего нуля на защитный контакт. Такие действия противоречат пункту 1.7.132 ПУЭ, поскольку предполагают задействование нулевого провода двухпроводной электросети в качестве как рабочего, так и защитного нуля одновременно.

На вводе в жилое помещение чаще всего расположено устройство, предназначенное для коммутации фазы и нуля (двухполюсный прибор или так называемый пакетник). Коммутация нуля, используемого как защитный проводник, не допускается. Иными словами, запрещено использовать в качестве защиты проводник, электроцепь которого включает коммутационный аппарат.

Опасность защиты с применением перемычки в розетке состоит в том, что корпуса электроустановок в случае повреждения нуля (независимо от участка) попадают под фазное напряжение. Если нулевой проводник обрывается, электроприемник перестает функционировать. В этом случае провод кажется обесточенным, что провоцирует на необдуманные действия со всеми вытекающими последствиями.

Перепутаны местами фаза и ноль

При проведении электромонтажных работ в двухпроводном стояке своими руками существует немалая вероятность путаницы между нулем и фазой.

Отгорание нуля

Обрыв нуля (отгорание нуля) часто случается в зданиях с плохой проводкой. Чаще всего проводка в таких домах проектировалась, исходя из 2 киловатт на единицу жилья. На сегодняшний день электропроводка в домах старого типа не только износилась физически, но и не способна удовлетворить возросшее количество бытовой техники.

При обрыве нуля дисбаланс возникает на трансформаторной подстанции, от которой питается многоквартирное здание. Перекос возможен в общем электрическом щите здания или в этажном щитке дома. Следствием этого станет беспорядочное понижение напряжения в одних квартирах и повышение — в других.

Низкое напряжение губительно для некоторых видов электробытовой техники, в том числе кондиционеров, холодильников, вытяжек и прочих аппаратов, оснащенных электрическими двигателями. Высокое напряжение представляет опасность для всех видов электроустановок.

Зануление и заземление: в чем разница по области применения

Главное правило – оба вида защиты одновременно применять нельзя. Если есть возможность заземления, то зануление не рассматривается, как возможный вариант. В каких же случаях монтируется тот или иной вид? Сейчас узнаем.

Когда выполняется заземление оборудования

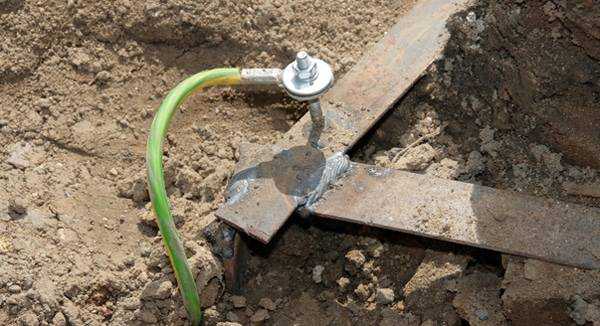

В многоквартирных домах контур заземления устраивается вокруг, либо по двум сторонам здания. Исключение составляют только дома старой постройки – в них контур может отсутствовать. В частных домах устройство контура ложится на плечи домовладельца. Как выглядит, каким образом монтируется заземляющее устройство, мы рассмотрим ниже.

Контур заземления имеет вид треугольника – это наиболее оптимально

Статья по теме: УЗО, что это такое и для чего он нужен? Что выбрать УЗО или дифференциальный автомат? Как подключаем устройство к однофазной сети с заземлением и без него? Как правильно выбрать аппарат для защиты дома? Ответы на эти вопросы Вы узнаете из нашего обзоре.

Полезно знать! Заземление считается более надежным способом защиты, но при расключении вводного электрощита и разводке проводки внутри помещений нужно быть крайне внимательным. Нигде заземление не должно соприкасаться с нейтралью. Если такое произойдет, установленные устройства защитного отключения (УЗО) будут срабатывать без причины.

Что такое защитное заземление, где оно применяется, разобрались. А что со вторым видом?

Когда применяется защитное зануление в квартире

Такой вид защиты применим, при условии отсутствия заземления. Обычно это многоквартирные дома старой постройки. Используя такой вид защиты, необходима установка автоматов и УЗО. Выполняется оно следующим образом.

Такие дома не имеют контура заземления. Здесь придется обойтись занулением

Нулевой провод до подключения к УЗО выводится на отдельную шину, от которой и будет идти желто-зеленый провод глухозаземленной нейтрали. Основной ноль разводится по УЗО и следует в квартиру. Самый простой вариант – на разводку квартиры идет трехжильный кабель, два провода которого (фаза и ноль) проходят через защитную автоматику, а один (глухозаземленная нейтраль) напрямую. Он соединяется на заземляющие контакты розеток и осветительных приборов.

Так выглядит глухозаземленная нейтраль на трансформаторной подстанции

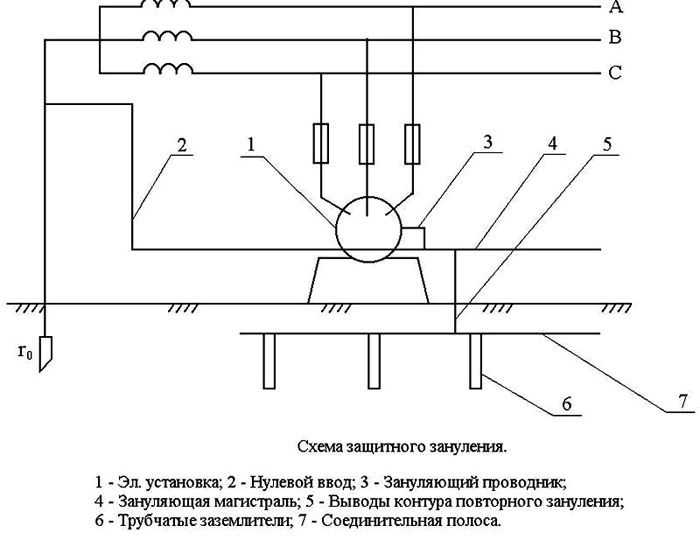

38 Зануление, схема, устройство и принцип работы.

Зануление — преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей электрооборудования, которые могут оказаться под напряжением (ГОСТ 12.1.009).

Задача зануления — устранение опасности поражения током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям электроустановки, оказавшимся под напряжением вследствие замыкания на корпус.

При занулении, если оно надежно выполнено всякое замыкание на корпус превращается в однофазное короткое замыкание (т.е. замыкание между фазами и нулевым проводом). При этом возникает ток такой силы, достаточной для расплавления плавкой вставки ближайшего предохранителя или отключения ближайшего автомата и автоматическое отключение поврежденной установки от сети. Зануление превращает замыкание на корпус в однофазное короткое замыкание, в результате чего срабатывает максимально-токовая защита и отключает электроустановку. В качестве максимально-токовой защиты применяют предохранители, автоматы. Область применения зануления — трехфазные четырехпроводные сети с глухозаземленной нейтралью источника тока (рис. 1).

1 — корпус электрооборудования; 2 — максимально-токовая защита; Rо — сопротивление заземления нейтрали источника тока; Rn — сопротивление повторного заземления нулевого защитного проводника.

Кроме того, защитное заземление применяют в трехфазных сетях с изолированной нейтралью, а не в четырехпооводных сетях с глухозаземпенной нейтралью, как зануление.

39 Защитное отключение, схема, назначение и область его применения.

Защитное отключение — это быстродействующая щита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения человека электрическим током.

Защитное отключение должно осуществлять защиту от глухих или неполных замыканий на землю или корпус; при появлении опасных токов утечки; при переходе высшего напряжения на низшее.

Устройства защитного отключения должны обладать высокой чувствительностью, малым временем отключения (ПУЭ требует, чтобы это время не превышало 0,2 с), самоконтроль и надежность.

Наиболее целесообразно применять защитное отключение в передвижных электроустановках и при использовании ручного инструмента.

Зануление обеспечивает отключение поврежденного участка сети или электроприемника лишь через период времени, измеряемый единицами или десятками секунд. Защитное отключение применяется в электроустановках с глухозаземленной нейтралью напряжением до 1000В в дополнение к занулению; взамен зануления, если его трудно выполнить.

Схемы защитного отключения подразделяются на несколько типов в зависимости от параметра, на который реагирует датчик: напряжение корпуса относительно земли, тока замыкания на землю, напряжения нулевой последовательности, напряжения фаз относительно земли и т.п.

На рис.1 представлена принципиальная схема защитного заземления, реагирующая на напряжение корпуса относительно земли.

Датчиком является реле максимального напряжения RЗ, включенное между защитным корпусом и вспомогательным заземлителем Rв. Электроды вспомогательного заземлителя размещаются в зоне нулевого потенциала не ближе 15-20 м от заземлителя корпуса Rв или заземлителей нулевого провода. При пробое фазы на корпус на нем появляется напряжение относительно земли, при напряжении 20-60 В срабатывает реле напряжения RЗ и разрывает цепь катушки управления ОК. Сердечник этой катушки освободится и разомкнет контакты автоматического выключателя АВ. Схема отличается простотой, но требует вспомогательного заземлителя.

Защитное отключение может применяться как основная мера защиты совместно с защитным заземлением или занулением.

Что, как и откуда берётся

Известно, что электричество производят электростанции. От них электрический ток напряжением десятки и сотни тысяч вольт идет по трём проводам-фазам к потребителю.

Напряжение столь велико потому, что по законам физики, чем выше напряжение, тем меньше потери при передаче на большие расстояния.

Если вы используете неизолированные входные гнезда, вы можете подключить их щит к шасси напрямую с помощью короткого провода. Если вы это сделаете, вы не должны также заземлить главный узел источника питания на шасси, иначе вы, вероятно, разразитесь массивным гулом.

Также проведите общий провод вашего выходного трансформатора непосредственно к разъему экрана выходного разъема, чтобы поддерживать высокие токи в шасси

Этот узел также может иметь некоторые большие токи заземления, поэтому мы хотим, чтобы он не вызывал вреда в цепи Обратите внимание, что сами провода дросселя могут излучать много шума, поэтому держите их подальше от чувствительных участков предусилителя. Вы должны применить знания о схемах и сигнальном потоке, чтобы выяснить, что является критическим, и сделать свой макет соответствующим образом, поэтому нет никакого способа, который всегда будет правильным, потому что пути схемы могут быть переплетены

Затем понижающие трансформаторные подстанции преобразуют высокое напряжение в гораздо более низкое (но все равно опасное), и по проводам или подземным кабелям оно придет в наш дом.

Ток должен к электроприбору прийти, сделать полезную работу и уйти. В случае переменного напряжения, используемого в быту, для этого служат фазный (подача) и нулевой провода. Откуда электрический ток приходит, понятно; но куда же уходит электричество? В землю! Немного упрощенно, но по большому счету так и есть. Именно в землю.

Правильная схема может минимизировать риск и упростить заземление. Вы удивляетесь, сколько новых фильтрующих колпачков имеют очень высокие сопротивления на частотах в диапазоне искаженной гитары. В аналоговой конструкции отношение сигнала к земле имеет фундаментальное значение. Однако «заземление» как концепция может вводить в заблуждение, поскольку оно относится к трем различным ситуациям: заземление шасси, заземление сигнала или земля. Все три указывают на подключение к точке нулевого напряжения, но в другом контексте: заземление шасси для устройства, заземление сигнала для сигналов очень низкого напряжения внутри устройства и заземление для системы питания.

Трансформатор подстанции имеет заземление, подключенное к отдельному проводу линии. Это и есть тот самый «ноль» в наших . Особо любознательные могут убедиться в этом, осмотрев обычную трансформаторную подстанцию с воздушными линиями. Вошло 3 провода, вышло 4. На входе – три фазы высокого напряжения, на выходе – три фазы низкого напряжения и нулевой провод.

Устройство защитного отключения

Рисунок 1: Существует три разных электрических символа для заземления, что указывает на контекст внутри схемы. Но заземление как нулевое напряжение теоретическое; только проводник с нулевым импедансом будет иметь нулевое напряжение. На самом деле, заземление или рельс обычно имеют переменное напряжение на незначительных уровнях. Необычные случаи, когда проблемы возникают, потому что «нулевое» напряжение земли совсем не близко к нулю. Поток тока через любой материал с сопротивлением будет иметь напряжение, отличное от нуля.

А теперь перейдем к главному — защите человека.

Что такое зануление

Термином зануление обозначается преднамеренное соединение открытых нетоковедущих проводящих частей электросети и оборудования с глухозаземленной точкой в одно- и трехфазных сетях постоянного и переменного тока. Зануление выполняется в целях электробезопасности и является основным защитным средством от попадания под напряжение.

Зануление для трех- и однофазной электросети

Принцип действия

Замыкание в электросети происходит при контакте находящегося под напряжением фазного провода с корпусом прибора, соединенного с нулем. Сила тока резко возрастает, и срабатывают защитные устройства, отсекающие питание от неисправного оборудования. По правилам время срабатывания УЗО для отключения неисправной электросети не должно превышать 0,4 сек. Для этого необходимо, чтобы фаза и ноль имели незначительную величину сопротивления.

Статья по теме:

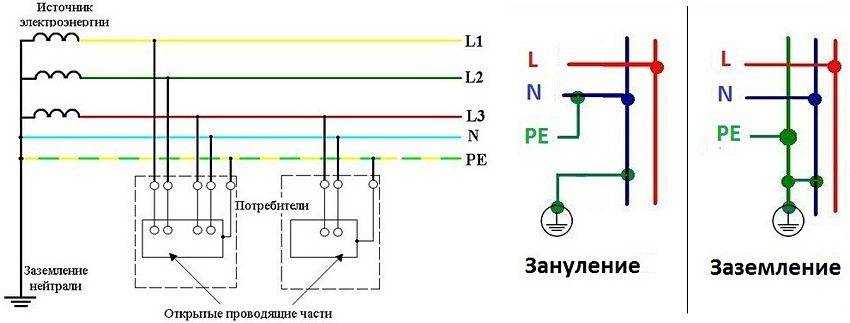

Схема зануления

Для создания зануления в однофазной сети, как правило, используют третий (неиспользуемый) провод трехжильного кабеля. Для создания хорошей защиты требуется обеспечить качественное соединение всех элементов системы зануления.

Устройство

Система зануления, например, в многоквартирном доме, начинается с заземленного силового трансформатора, от которого нейтраль с трехфазной линией приходит в главный распределительный щит (ГРЩ) здания. Далее происходит разводка по этажным электрощитам. От нейтрали создается рабочий ноль, который вместе с фазовым проводом образуют привычное однофазное напряжение.

Схема устройства зануления от подстанции до квартиры

Непосредственно само зануление для защиты электросети и оборудования создается в щитке при помощи проводника, присоединенного к заземленной нейтрали. Следует знать, что между нулем и нейтралью запрещено устанавливать коммутационные устройства (автоматы, пакетники, рубильники и т.д.).

Где применяется схема зануления

Согласно требованиям ПЭУ защитным занулением должны быть оснащены:

• одно- и трехфазные сети переменного тока с заземленным выводом и напряжением до 1 000 В;
• электросети постоянного тока, имеющие среднюю точку заземления и напряжение до 1 000 В.

Заземление не может спасти от поражения электротоком, как заземление. Данная защитная схема просто обрывает подачу напряжения в случае короткого замыкания и отключает локальную электросеть.

Типы систем заземления

Вы замечали, что нулевой провод в трёхфазном кабеле имеет меньшее сечение, чем остальные? Это вполне объяснимо, ведь на него ложится не вся нагрузка, а только разница токов между фазами. Хотя бы один контур заземления в сети должен быть, и обычно он находится рядом с источником тока: трансформатор на подстанции. Здесь система требует обязательного зануления, но при этом нулевой проводник перестаёт быть защитным: что бывает, если в ТП «отгорел ноль», знакомо многим. По этой причине заземляющих контуров по всей протяжённости ЛЭП может быть несколько, и обычно так оно и есть.

Конечно, повторное зануление, в отличие от заземления, вовсе не обязательно, но зачастую крайне полезно. По тому, в каком месте выполняется общее и повторные зануления трехфазной сети, различают несколько типов систем.

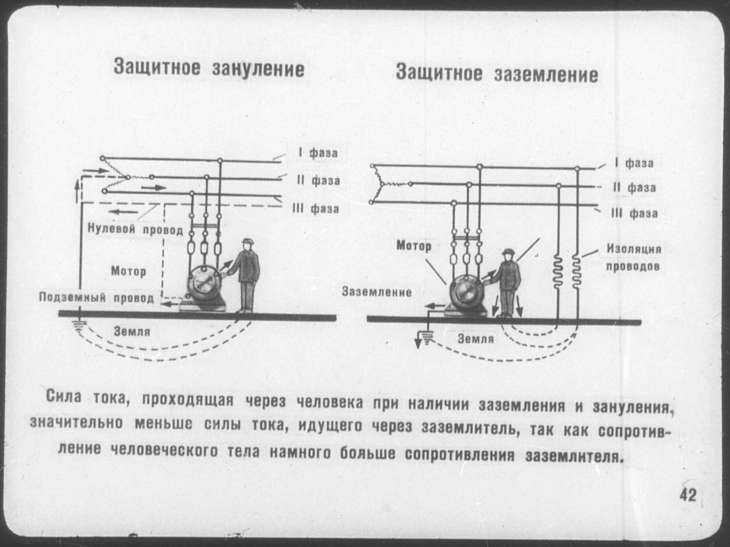

Разница между заземлением и занулением

В системах под названием I-T или T-T защитный проводник всегда берётся независимо от источника. Для этого у потребителя устраивается собственный контур. Даже если источник имеет свою точку заземления, к которой подключен нулевой проводник, защитной функции последний не имеет. Он с защитным контуром потребителя никак не контактирует.

Системы без заземления на стороне потребителя более распространены. В них защитный проводник передаётся от источника потребителю, в том числе и посредством нулевого провода. Обозначаются такие схемы приставкой TN и одним из трёх постфиксов:

1. TN-C: защитный и нулевой проводник совмещены, все заземляющие контакты на розетках подключаются к нулевому проводу.
2. TN-S: защитный и нулевой проводник нигде не контактируют, но могут подключаться к одному и тому же контуру.
3. TN-C-S: защитный проводник следует от самого источника тока, но там всё равно соединяется с нулевым проводом.

Ключевые моменты электромонтажа

Итак, чем вся эта информация может быть полезна на практике? Схемы с собственным заземлением потребителя, естественно, предпочтительны, но иногда их технически невозможно реализовать. Например, в квартирах высоток или на скальном грунте. Вы должны знать, что при совмещении нулевого и защитного проводника в одном проводе (называемом PEN) безопасность людей не ставится в приоритет. А потому оборудование, с которым контактируют люди, должно иметь дифференциальную защиту.

И здесь начинающие монтажники допускают целый ворох ошибок. Неправильно определяя тип системы заземления/зануления и, соответственно, неверно подключают УЗО. В системах с совмещённым проводником УЗО может устанавливаться в любой точке, но обязательно после места совмещения. Эта ошибка часто возникает в работе с системами TN-C и TN-C-S. А особенно часто, если в таких системах нулевой и защитный проводники не имеют соответствующей маркировки.

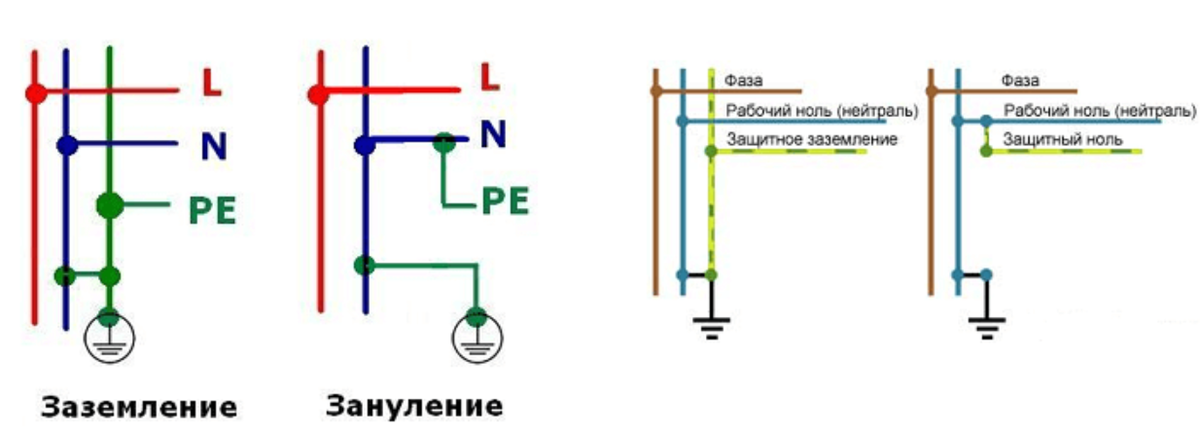

Разница между заземлением и занулением

Поэтому никогда не используйте жёлто-зелёные провода там, где в этом нет необходимости. Всегда заземляйте металлические шкафы и корпуса оборудования, но только не совмещённым PEN-проводником. На нём при обрыве нуля возникает опасный потенциал. Это необходимо делать защитным проводом PE, который подключается к собственному контуру.

Кстати, при наличии собственного контура на него выполнять незащищённое зануление очень и очень не рекомендуется. Если только это не контур вашей собственной подстанции или генератора. Дело в том, что при обрыве нуля вся разница асинхронной нагрузки в общегородской сети проследует в землю через ваш контур, раскаляя соединяющий провод.

Защитное заземление. Чем опасно самостоятельное выполнение заземления?

Принцип работы заземления для зданий по системе ТN-C, TN-S и TN-C-S.

Заземление дома. Монтаж контура заземления!

Контур заземления. Заземление и зануление на объектах.

Будем рады, если подпишетесь на наш Блог!

Определение заземления

Заземление – это умышленное подключение открытых частей электрического оборудования, которые находятся под напряжением, к специальному заземляющему отводу, шине или другому защитному оборудованию. Это может быть арматура в земле, часть электроустановки и другие приспособления. Такой подход, согласно ПУЭ, является обязательной мерой преднамеренной защиты как жилого, так и нежилого фонда. Это же гласят правила и требования ГОСТ 12.1.030-81 ССБТ (электробезопасность и система стандартов безопасности труда).

Фото – схема

Практически в каждом современном доме установлена схема заземления TN-C-S или TN-S. Но в зданиях старой постройки заземление зачастую вообще отсутствует, поэтому владельцам квартиры в таких постройках приходится своими силами организовывать землю. Такая система называется TN-C. Выполняется при помощи подключения отвода к заземляющему контуру, который может располагаться непосредственно в земле у здания или возле трансформаторной будки.

Рисунок TN-C

Теоретически, такую модернизацию проводки может организовать специальная монтажная компания, но практикуется это редко. Чаще к щитку на этаже (в многоквартирном доме) подводится земля, и уже к ней подключаются остальные провода.

1. Если фаза попадает на открытый металлический отвод любого электрического устройства, то в нем появляется напряжение. Это же случается, если, к примеру, нарушена изоляция кабеля. Человеческое тело – отличный проводник тока, если Вы дотронетесь к такому отводу, то получите сильный удар током. Заземление поможет избежать это;
2. Блуждающие токи уходят в заземляющий проводник, этим гарантируется охрана жизни;
3. В особенности опасно напряжение, которое попадает на радиаторы отопления. В таком случае, все батареи в доме становятся проводниками тока. Но если установлена земля, то все напряжение уйдет по проводнику.

Фото – вариант земли

Если нет возможности провести полноценный заземляющий контур, тогда используются другие способы. К примеру, сейчас очень распространено подключение переносных заземляющих штырей (портативные шины). Их действие никак не отличается от стандартного стационарного отвода, но при этом они гораздо практичнее по своему функционалу.

Фото – переносная шина

Углубляемся в тему
