Заземление и зануление, выравнивание потенциалов

Назначение выравнивания потенциалов

Выравнивание потенциалов является одним из важнейших требований безопасности во время использования различного электрического оборудования

Такая важность обусловлена тем, что можно обезопасить себя и других жителей дома от удара током

Объяснение двух видов напряжений

Важно! При отсутствии опыта или соответствующего образования работа с электрическими приборами представляет опасность для жизни. Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления. Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления

Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления.

При распределении устройства, которое выступает заземлителем, надлежащий уровень безопасности создается не только с помощью уменьшения потенциалов заземляющего устройства, но и с помощью их выравнивания на защищенной территории до степени, чтобы максимальное напряжение не было больше допустимых пределов.

Заземляющее устройство

Обратите внимание! Если нет заземления или оно не функционирует так, как должно, риск подвергнуться электрическому удару возрастает

Монтаж КУП с пластиковыми батареями

В процессе установки пластиковых труб и многофункционального оборудования КУП, к ним обязательно добавляют металлические краны и смесители. Сегодня все чаще можно встретить металлопластиковые трубы с диэлектрическими вставками, которые подключаются к главному контуру. Система, в свою очередь, создаёт равномерный потенциал для всех металлических приборов в здании. Если по какой-то причине возникло напряжение на любом из объектов, оно просто перейдёт через заземляющий проводник к общему контуру. Монтаж распределительной коробки требует соблюдения следующих правил:

• Обеспечение беспрепятственного доступа к коробке.
• Устанавливать КУП нужно в месте прохода стояков.
• Монтаж различных систем, таких как санузел, должен быть проведён в обязательном порядке.
• Для слаженной работы системы нужно подключить все открытые элементы электроприборов, а также сторонние части и защитные проводники.

Как и в предыдущем варианте, систему уравнивания желательно устанавливать в процессе строительства дома. Если в старых домах она отсутствует, тогда специалисты поэтапно устанавливают все необходимое оборудование

Всегда важно помнить, что перед тем как приступить к монтажу КУП, нужно тщательно изучить систему заземления здания. Ведь нередки те случаи, когда установка такого оборудования просто запрещена. К примеру, если в подъезде заземление было установлено без специального проводника, тогда установка СУП просто невозможна

К примеру, если в подъезде заземление было установлено без специального проводника, тогда установка СУП просто невозможна.

Откуда в трубах электрический ток?

К появлению электрического потенциала на сантехнической арматуре приводят:

• Локальные аварии электрооборудования и нарушения технологии производства работ.
• Статическое электричество.
• Естественный электрический потенциал.
• Блуждающие токи.
• Токи, связанные с проявлениями феномена электрохимической коррозии.

К локальным авариям электрооборудования относятся: обрыв проводов линий электропередач с изолированной нейтралью, частичный пробой изоляции подземных электрических кабелей; неисправность электрооборудования в квартире – разрушение корпусов ТЭН водонагревательных приборов, что может произойти не только у вас, но и у соседей. Классический пример нарушения технологии производства работ – подключение нейтральной шины сварочных трансформаторов к трубам водоснабжения.

Статический заряд может появиться на сантехнической арматуре, подключенной к полихлорвиниловым трубам из-за непрерывного тока воды по ним. Широкое применение акрила для ремонта старых эмалированных ванн или установка емкостей из этого материала способствует накоплению заряда электричества на их поверхностях.

Естественный электрический потенциал имеет все, что находится на поверхности планеты Земля или в ее атмосфере. Происходит это из-за того, что земная твердь имеет отрицательный потенциал, а свод небесный – положительный. И чем выше расположено физическое тело, тем больше его величина. Например, на высоте человеческого роста он может быть равен 100-110 вольтам.

Так называемые блуждающие токи могут появляется там, где проложены пути электрифицированного транспорта. Дело в том, что рельсы используются в качестве заземляющей шины. Через них ток, вращающий электродвигатели вагонов, уходит в землю. Если вы живете возле трамвайных путей или депо метрополитена, вероятность того, что при умывании вы будете ощущать легкое пощипывание в кончиках пальцев, очень велика.

Если водопроводные трубы сделаны из разных материалов, то возникают токи электрохимической коррозии. Для человека они в наименьшей степени опасны, но оказывают разрушающее воздействие на сами трубы и сантехническую арматуру. Например, если вы подключаете полотенцесушитель из нержавеющей стали непосредственно к трубам из черного металла, то через некоторое время в соединительных муфтах появится неустранимая течь из-за ослабления резьбового сопряжения.

Организация дополнительной системы

Весь процесс можно условно разделить на два этапа подготовительный и, собственно, монтаж.

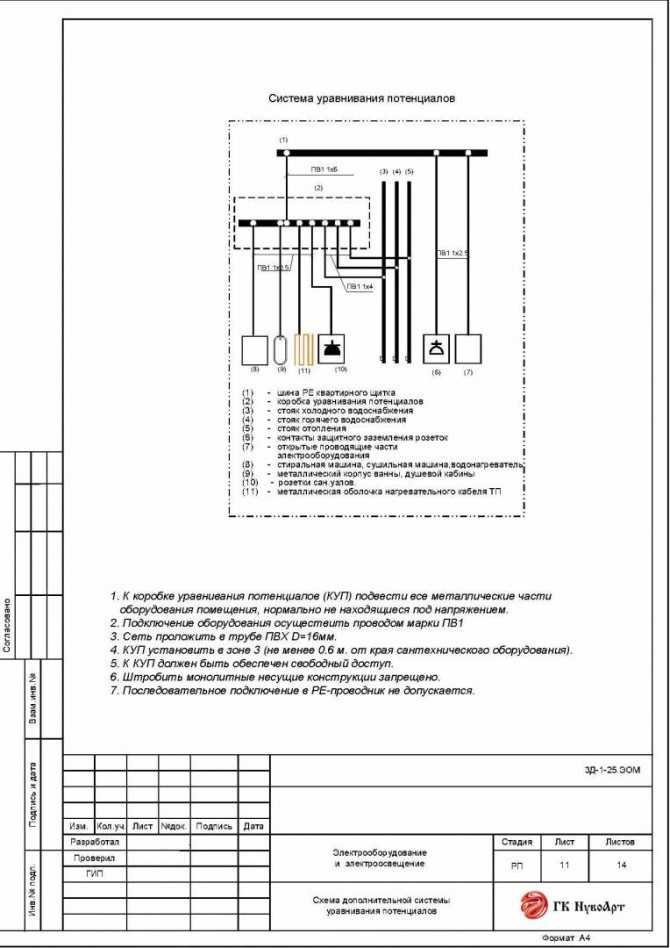

В первую очередь необходимо составить схему ДСУП, хотя бы приблизительную. Это позволит «не намудрить» с подключениями, например, забыть подсоединить к клеммной колодке какой-либо элемент или подвести к нему несколько проводов РЕ. Пример правильно выполненного эскиза показан на рисунке 5.

Рис 5. Схема организации дополнительной системы уравнивания потенциалов

На эскизе показаны элементы, которые следует в обязательном порядке подключить к КУП, перечислим их:

• 1 и 2 — трубы подачи холодной и горячей воды.
• 3 — труба канализационной системы.
• 4 — корпус ванны (если она металлическая, как вы понимаете, акриловую ванну заземлять не имеет смысла).
• 5 — радиатор отопления (если таковой имеется в ванной комнате).
• 6 — экран системы «теплый пол».
• 7 — дверной короб (если он из металла).
• 8 — вентиляционная решетка (при условии, что в системе вентиляции используются металлические трубы).

При правильно организованной электропроводке подводить отдельно провода к электроприборам не имеет смысла, поскольку эту функцию выполняет жила заземления.

Сделав эскиз, необходимо определиться, где будет устанавливаться КУП, особых критериев к этому нет, главное, чтобы к ней непроблематично было добраться в любое время.

Определившись с местоположением коробки, следует продумать трасы для проводов, идущих к КУП. Напоминаем, что они должны быть уложены по радиальной схеме, то есть к каждому элементу идет отдельный провод.

Рис 6. Зажим для подключения защитного заземления к трубам

Место для крепления провода заземления к хомуту отмечено красным кругом.

После того, как ДСУП смонтирована, клеммник КУП подключается к РЕ квартирного щитка (см. рис. 7).

Рис 7. Подключение ДСУП к шине РЕ

На кухне ДСУП организуется подобным образом. То есть, производится подключение к КУП труб холодного и горячего водоснабжения, газовая труба, отопление, а также электрооборудование.

После установки системы и подключения ее клеммной колодке PE необходимо убедиться в наличии между нею, КУП и подключенными элементами единой цепи. Сделать это можно произведя соответствующие замеры.

В остальных комнатах организация дополнительной системы не имеет смысла.

Как правильно выполнять выравнивание потенциалов

1. Понимайте, что такое потенциал. Потенциал определяется разностью энергии между двумя точками электрической цепи. Выравнивание потенциалов происходит, когда эти две точки достигают равновесия.

2. Правильно соединяйте провода. Каждый провод должен быть подключен к нужной земле. Если нужно соединить несколько земельных проводов, используйте зажимы для заземления. Также не забывайте о том, что провода должны быть правильно защищены.

3. Используйте зануление. Зануление – это очень важный аспект электрической безопасности. Он поощряет электрический ток и обеспечивает безопасную и правильную работу электрической цепи.

4. Не забывайте о поляризации. Некоторые устройства имеют поляризованные контакты. Необходимо правильно подключить эти контакты, чтобы избежать неправильной работы устройства.

5. Контролируйте питание. Необходимо контролировать питание каждого устройства в электрической цепи. Если имеется сомнение в том, что устройство получает неправильное питание, следует провести дополнительную проверку.

6. Обращайтесь к профессионалам. Если вы не уверены в своих знаниях об электричестве, лучше обратиться к профессиональным электрикам для выполнения всех работ по выравниванию потенциалов. Так вы обеспечите безопасность и правильную работу всей электрической цепи.

Опасности неверного выравнивания потенциалов

Высокие напряжения – неверное выравнивание потенциалов может привести к появлению высоких напряжений в системе. Это может означать не только проблемы для компонентов системы, но и опасность для людей, работающих с ней. Есть риск поражения электрическим током, если вы не обладаете определенными знаниями об электричестве и не соблюдаете соответствующих правил безопасности.

Использование несовместимых устройств – при подключении к системе устройств, которые не совместимы с ее потенциалами, могут возникнуть неприятности. Некоторые неправильно подключенные устройства могут терять свои функции или не работать вовсе. В худшем случае такие устройства могут стать причиной пожара или короткого замыкания.

Сбой системы – когда выравнивание потенциалов в системе не происходит должным образом, это может привести к ее сбою

Это особенно важно, если система управляет каким-то процессом, который может негативно отразиться на безопасности людей или объектах

Неустойчивость системы – если система не имеет правильного выравнивания потенциалов, это может сказаться на ее неустойчивости. Это значит, что система может начать работать не так, как она должна. Последствия этого могут быть различными – от потери функций до полной потери управления системой.

Важно помнить о том, что проблема неверного выравнивания потенциалов довольно распространенная. Обратитесь к профессионалам в области электрики и связи, чтобы избежать возможных проблем

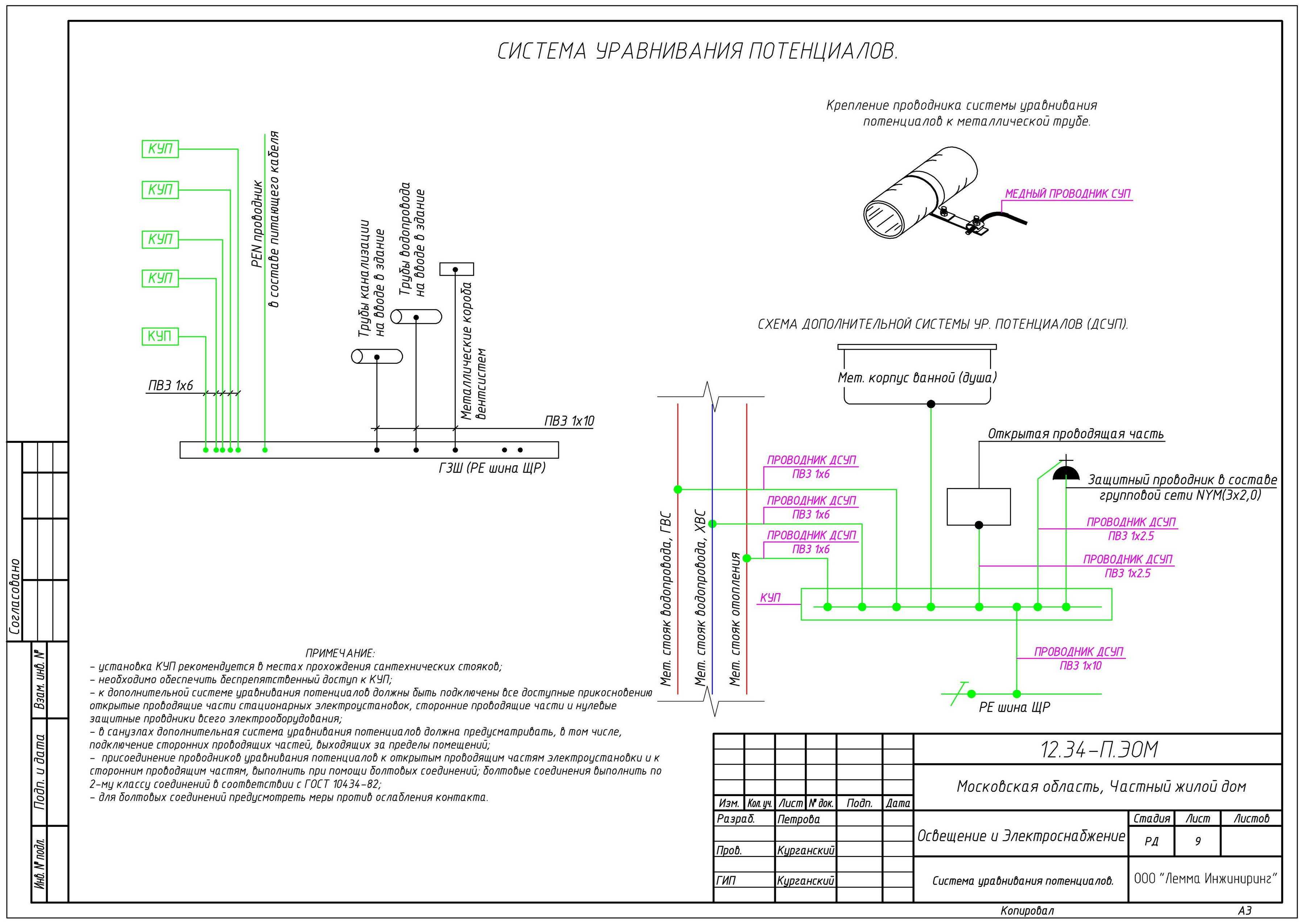

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

• специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
• сборная шина внутри КДУП;
• соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

• системой отопления;
• горячим и холодным водопроводом;
• корпусом ванны либо душевой кабины;
• заземляющими контактами розеток;
• корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

• произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
• проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
• измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

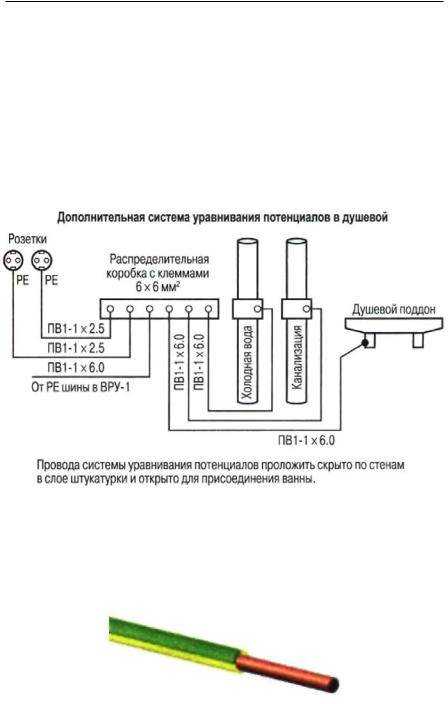

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

1. открытые проводящие части стационарных электроустановок,
2. сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
3. нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

• открытые проводящие части стационарного электрооборудования;
• сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
• нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Указанная система состоит из следующих элементов:

1. коробки уравнивания потенциалов (КУП);
2. проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

• отопления;
• холодного и горячего водопровода;
• ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Создание системы выравнивания потенциалов в частном доме

Принцип тот же, что и в многоквартирных домах, только объем работ гораздо меньше. После установки заземлителей (это тема для отдельной статьи) добавьте к земле шину уравнивания потенциалов. Из него делают параллельную проволоку по правилам:

• Установлены точки заземления розеток, электроустановок. В том числе ведущих дел.
• Подключение всей металлоинфраструктуры здания, включая молниезащиту на крыше.

При строительстве нового дома можно оптимизировать расходы, предусмотрев несколько основных щитов для заземления и выравнивания потенциалов. Это позволит сэкономить заземляющий провод при подключении разных помещений.

Что такое потенциал и для чего его нужно выравнивать

Для того чтобы разобраться с системой уравнивания потенциалов давайте коротко вспомним, что такое электрический потенциал, а как следствие что такое электрический ток. Для примера возьмем любой электрический проводник. Например, электрический провод.

В «спокойном» состоянии любой проводник имеет равномерное распределение электронов, как положительных, так и отрицательных, по всей своей внутренней структуре.

Если подсоединить проводник к устройству, которое создает на одном своем полюсе недостаток электронов, а на другом полюсе их избыток, все электроны нашего проводника начнут направленное движение, чтобы выровнять этот недостаток и избыток. То есть прийти опять в «спокойный» режим. Такое направленное движение электронов и есть электрический ток, а создаваемый на полюсе проводника избыток или недостаток электронов называется отрицательным и положительным электрическим потенциалом

Разница электрических потенциалов на полюсах приводит к возникновению электрического тока. Если разница потенциалов не меняется и электроны двигаются в одном направлении, то ток называется постоянным. Если положительный и отрицательный потенциал часто меняются местами, то ток называется переменным. В наших электрических сетях потенциалы меняются с частотой 50 раз в секунду. Что и создает в наших электрических цепях переменный электрический ток с частотой 50 Герц.

Немного вспомнив об электрическом токе, вернемся к системе уравнивания потенциалов

При рабочем режиме электрический ток «бегает» по проводнику находящемуся в изоляции от одного электрического потенциала к другому меняя направлении 50 раз в секунду. Все металлические изделия, которыми напичкано наше жилье, да и любое другое помещение и по которым не должен протекать ток имеют в идеале нулевой электрический потенциал.

Таких потенциальных проводников в помещениях и зданиях много. В стены вмурована железная арматура, в систему водоснабжения обязательно входят металлические водопроводные трубы. Системы вентиляции, кондиционирования, молнезащиты, отопления также включают металлические конструкции. Да и сама бытовая техника, работающая от электричества, имеет металлические элементы конструкции.Но это в идеале.

Предположим, что где-то в соседней квартире в результате аварии токоведущий провод коснулся батареи отопления. Ток «растекся» по всей системе отопления и изменил электрический потенциал на вашей батареи.

Что может произойти дальше?

1. Вы находитесь на полу или в обуви, которые не проводит электрический ток. Ничего не будет. Вас ток не ударит.

2. Вы находитесь на заземленном полу. Удар тока неизбежен. Для защиты от такого поражения служит устройство защитного отключения (УЗО).

3. Вы находитесь на непроводящем полу и при этом касаетесь одновременно батареи под напряжением и рядом проходящей трубы. Труба и батарея находятся с разными электрическими потенциалами, и ток благополучно потечет через вас. Удар тока неизбежен.

Вот для защиты от последнего поражения электрическим током защищает система уравнивания потенциалов.

Если соединить все металлические конструкции и изделия в помещении, которые не должны быть под напряжением, то в случае аварии все они будут находиться под одинаковым потенциалом. И даже если на всех трубах в квартире будет 220 вольт, вас током не ударит. Правда, при одном условии: вы должны стоять на изолированной поверхности.

Для визуального примера вспомните птичек сидящих на высоковольтных неизолированных линиях электропередач.

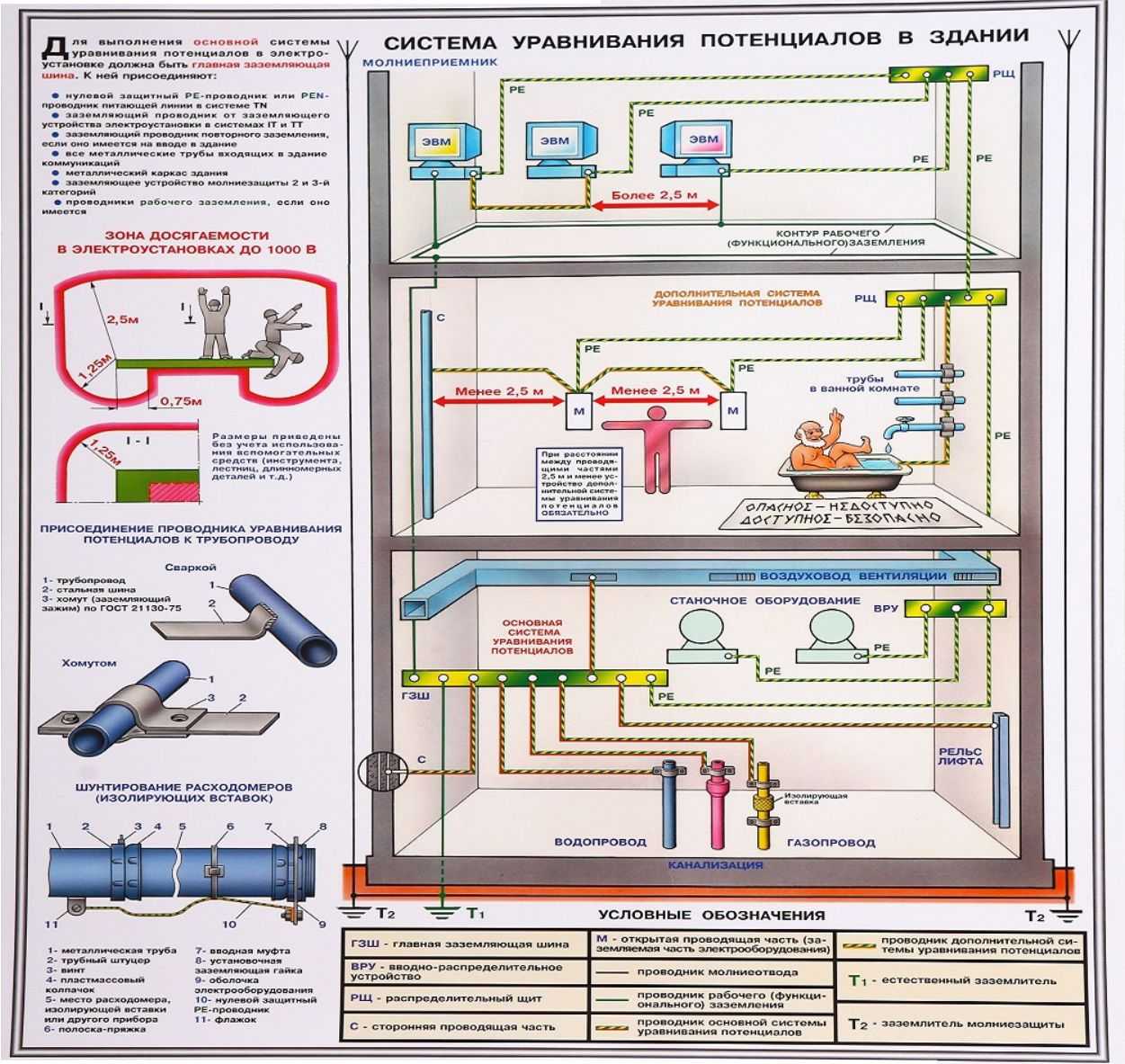

Основная система уравнивания потенциалов (ОСУП)

Основная система уравнивания потенциалов должна состоять из следующих элементов:

П. 1.7.82 ПУЭ устанавливает, что основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части ( оставил только то, что считаю нужным для моего дома ):

1. заземляющий проводник, присоединенный к заземляющему устройству электроустановки (в системе TT);
2. заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);
3. металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.
4. металлические части каркаса здания;
5. металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине PE щитов питания вентиляторов и кондиционеров;
6. заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;
7. металлические оболочки телекоммуникационных кабелей.

Главная заземляющая шина (ГЗШ), она же шина РЕ, устанавливается в вводном распределительном устройстве (ВРУ) здания. К главной заземляющей шине (ГЗШ) подключается:

• стальная полоса, идущая от контура заземления (заземляющего устройства);
• PEN-проводник вводной линий (кабеля) в системе заземления TN-C-S (PE-проводник вводной линии (кабеля) в системе заземления TN-S).

От ГЗШ отходят PE-проводники групповых линий электропроводки, а также PE-проводники уравнивания потенциалов проводящих частей здания.

В основной системе уравнивания потенциалов (ОСУП) ЗАПРЕЩЕНО :

1. Соединение PE-проводников с N-проводниками, начиная от главной заземляющей шины.
2. Соединять PE-проводники уравнивания потенциалов шлейфом (т.е. последовательно друг за другом).
3. Устанавливать в цепях защитных PE-проводников различные коммутационные аппараты защиты (цепь не должна прерываться).

Схема соединения к заземляемым конструкциям, элементам и инженерным сетям здания в ОСУП должна быть радиальной, т.е. на каждую заземляемую часть здания приходится свой проводник уравнивания потенциалов.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Уравнивания потенциалов. Виды и применение

Установка Важно знать, что для эффективной работы схемы по выравниванию потенциалов не следует использовать последовательное соединение оборудования от каждой металлической поверхности или прибора к коробке должен вести отдельный провод. Спрашивайте, я на связи!
