Как правильно выбрать коаксиальный телевизионный кабель

Содержание

1. Коаксиальные кабели
2. Комбинированные коаксиальные кабели
3. Витая пара
4. Оптический кабель
5. Комбинированные кабели
6. Силовой кабель
7. Как выбрать кабель для видеонаблюдения?

Уровень надежности установленных систем видеонаблюдения зависит не только от качества оборудования, но и соединительных элементов – различных кабелей. Их можно сравнить с надежностью цепи. Только в системах видеонаблюдения в качестве звеньев выступают видеорегистраторы, видеокамеры, источники питания, кабели, жесткие диски и, конечно же, кабель – без них невозможно представить серьезную охранную инфраструктуру. Рассмотрим с вами, какие бывают виды кабелей для систем видеонаблюдения. Необходимо учитывать, что в системе безопасности используется два ключевых проводника – сигнальный и силовой. По силовому проводнику поступает в питание, а при помощи сигнального – передается аудио и видеосигнал.

Что важно при выборе

Выбор кабеля для ТВ-антенны происходит с оглядкой на 7 главных факторов:

• Материал внешней оболочки. В производстве фидеров используют два варианта – ПВХ и светостабилизированный (то есть стойкий к воздействию ультрафиолетовых лучей) полиэтилен. ПВХ идеален для того, чтобы применять его внутри квартиры (например, при подключении к коллективной антенне или кабельному ТВ). А вот для наружной прокладки ничего лучше полиэтилена пока не придумали. Неподходящий тип покрытия приведёт к повреждениям кабеля и его пробою.
• Прочность внешнего слоя. Достаточно на отрезке фидера попробовать внешнюю ПЭ- или ПВХ-оболочку, потянув её на себя. Если она легко двигается, кабель использовать не надо: при изгибании возможно повреждение экрана.
• Длина трассы, по которой будет проходить кабельный канал. Чем длиннее, тем больше потерь мощности сигнала из-за сопротивления проводника. Поэтому там, где нужно прокладывать длинную трассу (от 10 м и более), лучше использовать кабель с медной центральной жилой, а не со стальной;
• Мощность поступающего сигнала. Приём телевизионных передач наземной ретрансляции стандарта DVB-T2 обеспечивает аппаратуру достаточно мощными импульсами, это же касается и кабельного ТВ. А вот мощность сигнала, идущего со спутника, невелика. Поэтому для тарелок лучше выбирать кабели с медным сердечником.
• Диаметр центральной жилы. Чем она толще, тем меньше потери при прохождении сигнала. Однако слишком толстые проводники могут потребовать специальных переходников для того, чтобы использоваться в стандартных разъёмах.
• Толщина кабеля. Обычно чем мощнее фидер, тем больше слоёв экранирования использовано, толще центральная жила и надёжнее изоляция. Однако это лишь ориентировочный признак. Высококачественный тонкий шнур может подходить для прокладки лучше, чем толстый низкого качества. Об этом расскажем ниже.
• Материала центральной жилы. Медь лучше передаёт сигнал, плакированная сталь прочнее. Проверить, из чего сделана жила, легко: нужно взять магнит и поднести к кабелю. Если есть притяжение, значит, сталь, нет – медь.

Дополнительно можно ориентироваться на следующие признаки:

О специальных адаптерах

Коммутации с уже окольцованными кабелями – характерная черта современных офисов. На разных уровнях находятся кабельная подводка и аппаратура из сферы телекоммуникаций. В связи с этим возникают проблемы с местом для изгиба конструкций и соблюдением определённых стандартов. Адаптеры ВЧ-разъёмов – это специальные переходники, применение которых позволяет решить проблему.

Каждый выход на современном рынке создаётся, чтобы решить какую-либо задачу. На отдельно взятых абонентских телефонных линиях могут работать нормально недорогие разновидности, с простыми резьбовыми соединениями. Но это не значит, что то же оборудование справится с особенно важными участками кабельных сетей. Потребуется приобретать профессиональные типы разъёмов, обжимные или компрессионные. У каждого участка магистрали – свои требования к оборудованию.

СЕТЕВОЙ ETHERNET КАБЕЛЬ

Кабели Ethernet используются для подключения устройств для высокоскоростного доступа к сети. Порты Ethernet-соединения находятся на компьютерах, смарт-телевизорах, игровых консолях и интернет-плеерах. Кабель Ethernet можно купить в катушке для произвольных прогонов длины. Разъемы RJ-45 и специальный инструмент используются для обжима разъемов. Имеются также кабели с фиксированной длиной, так называемые патч-корды которые продаются с установленными разъемами. Кабели Ethernet обозначаются своей категорией (CAT для краткости). Доступно множество версий. CAT-5e (e для улучшенных) и CAT-6 – наиболее распространенные типы, используемые сегодня. Когда-то революционный CAT-5, почти устарел в сегодняшнем быстро меняющемся мире. CAT-5 способен передавать скорость до 100 мегабит в секунду. CAT-5e работает в десять раз быстрее, со скоростью до 1000 Мбит / с (Gigabit). Провод CAT-7 на сегодняшний день является наиболее продвинутым, со скоростью до 10 Гбит / с.

Как выбрать коаксиальный кабель?

Делать это нужно с учетом таких параметров:

1. Материал изготовления . Считается, что оптимальный вариант – медь. Жилы из меди гибкие и обеспечивают хорошие параметры передачи данных.
2. Толщина оснащения . От нее зависит скорость затухания. Коаксиальный кабель силовой – хороший вариант для прокладки на длинные расстояния, потому что он обеспечивает невысокий уровень этого параметра. В ряде случаев используется тонкий вариант – например, при выборе телевизионного кабеля для квартиры, если его длина не будет превышать 10 м.
3. Оплетка . Чем она толще и прочнее, тем лучше оборудование защищено от внешних повреждений и помех.
4. Сопротивление . Его показатель указан в Ом, и чаще используется оснащение с такими его значениями как 50 и 75 Ом. Для импульсной техники применяются конструкции с сопротивлением 100 Ом. Встречаются варианты со значением 150 и 200 Ом, но они не приняты международными стандартами и практически не используются.
5. Внешняя изоляция . Для внутренней прокладки применяются белые покрытия – например, если это коаксиальный телевизионный кабель. Для наружного использования предназначены варианты с черной внешней изоляцией, защищающей от воздействия ультрафиолетовых лучей. Стоимость вторых выше.
6. Отметки . На некоторых конструкциях указано, что они принадлежат к классу «Премиум» или являются цифровым кабелем. Специалисты считают, что это маркетинговая уловка, и оснащение без таких пометок соответствует важным критериям, поэтому не стоит переплачивать за оснащение с ними.

На какие параметры обращают внимание электрики

Выбор кабеля – это ответственная задача, которая требует внимательного изучения всех параметров товара

Перед тем как сделать покупку обязательно обратите внимание на следующие показатели:

• максимальная передаваемая мощность;
• диаметр центральной жилы;
• коэффициент стоячей волны;
• погонная индуктивность.

Кроме того, большое значение имеет рекомендуемый производителем радиус изгиба коаксиального кабеля. От данного показателя зависит степень свободы при укладке проводника. Все перечисленные характеристики зашифровываются заводом-изготовителем в международно утвержденной маркировке. К сожалению, азиатские компании часто сознательно завышают основные технические параметры. Подобные изделия выходят из строя в самые неподходящие моменты.

Какой кабель выбрать для спутникового, цифрового, кабельного ТВ

Прямое подключение к телевизионному оборудованию не вызывает проблем и сложностей в вопросе подбора нужного типа изделия. Однако, ряд старых моделей не оснащены декодерами. По этой причине, для просмотра телевидения в цифре, понадобится подсоединение цифрового ресивера. Кроме того, надо найти кабель для подключения приставки непосредственно к телевизору.

Современные ресиверы обладают разъемами разнообразных форматов, стало быть, широкий выбор кабелей. Их объединяет одна важная характеристика. Речь идет о пропускной способности – именно она отвечает за максимальную четкость изображения, которую способен обеспечить провод от ресивера после расшифровки цифрового сигнала. В остальных параметрах изделия различны.

Специалисты утверждают, что приобретать шнур под каждый вид телевидения невыгодно. Обусловлено это тем, что частоты таких каналов не сильно отличаются друг от друга и умещаются в пределах 49-800 МГц. Подобный промежуток качественно «покрывают» абсолютно все виды марок SAT 50, RG 6, SAT 703, DG 113 и РК 75. В случае, если суммарная длина проводки колеблется от 20 до 30 метров, смело покупайте один тип продукции.

Технические характеристики коаксиального кабеля

Антенный провод для спутникового телевидения

Частота вещания спутниковых каналов колеблется в пределах 1-3 ГГц, чем крайне отличается от аналогового телевидения. Они более восприимчивы к помехам и требуют эффективного экранирования. К тому же частотность поступления данных более высокая. Ориентируйтесь на ту задачу, которую кабель должен выполнять – передавать сигнал без существенных потерь. Для этого он должен быть более широким и оснащенным внешней оболочкой, устойчивой к воздействию различных погодных явлений.

Определение электрокабеля

Коаксиал (коаксиальный кабель) – это телекоммуникационный элемент, позволяющий транслировать одновременно некоторое количество высокочастотных сигналов с минимальными потерями. Его работа базируется на разности потенциалов, появляющихся при наличии двух различных металлических проводников, обособленных один от другого посредством направляющего изоляционного слоя. Для чего необходим коаксиальный кабель?

Изолированные жилы применяют в приборах, транслирующих промышленные и спутниковые телесигналы в автоматических и сигнализационных системах или компьютерных сетях.

Советы по выбору

Если речь идёт об обычных квартирах в многоэтажных домах с антенной, установленной где-нибудь неподалёку, к примеру, на балконе, то сгодится недорогой вариант RG-6U. Когда необходимо подключить два телевизора или расстояние до источника больше 20 метров, то лучше остановиться на РК-75.

В сложных случаях, где антенна находится на значительном удалении от ресивера и/или кабель проходит вне дома, практичнее использовать более качественные, равно как и дорогие решения серии SAT.

Кабельная и цифровая трансляции

Здесь мы имеем вещание в диапазоне от 49 до 800 МГц. Под эти частоты попадают все эфирные, цифровые и кабельные российские каналы. Любой из вышеописанных видов изделий спокойно покрывает эти параметры. То есть, в этом случае ориентироваться нужно в первую очередь на эксплуатационные качества кабеля: надёжность, толщина изоляции и особенности экранирования.

Спутниковое телевидение

Вещание организовано на частотах в тысячи мегагерц. Чем выше показатель, тем больше риск потерь. Более того, через этот кабель будет подаваться напряжение на приставку или ресивер вкупе с дополнительными импульсами.

Спутниковое вещание легко нарушить радиоэлектронными помехами. Поэтому наличие толкового экранирования – обязательное условие. Сама тарелка расположена вне дома, то есть, часть кабеля будет находиться на улице, а это температурные перепады, прямые солнечные лучи и повышенная влажность.

Оптимальный вариант для организации спутникового вещания – это дорогой кабель с хорошей защитой, достойным экранированием и небольшим затуханием. Серии SAT или DG придутся как нельзя кстати.

При выборе кабеля стоит помнить о том, что чем длиннее будет сеть, тем толще необходимо выбирать модель. В том случае, если кабель приобретается для антенны, которая находится на крыше, лучше приобретать провод с большим сечением. Кроме того, перед тем, как приобретать определенную модель, стоит уточнить, существуют ли дополнительные условия для монтажа. Вся эта информация пригодится вам и в том случае, если вы решили сделать антенну своими руками.

Для получения качественного сигнала со спутника вам пригодится информация о том, как правильно установить и подключить спутниковую антенну.

Классификация коаксиальных кабелей

Классификацию коаксиальных кабелей можно вести по разным критериям. Одна из классификаций приведена в российском государственном стандарте – ГОСТ Р 53880-2010 Кабели коаксиальные для сетей кабельного телевидения.

По этому нормативному документу коаксиальные кабели делятся:

1. По назначению: на магистральные или субмагистральные и распределительные ТВКМ – телевизионные коаксиальные магистральные и ТВКА – телевизионные коаксиальные абонентские.
2. По конструкции проводника внутренней жилы: однопроволочный из медной проволоки; из сталемедной или алюмомедной проволоки; многопроволочный, проволока медная; из гладкой сварной или цельнотянутой медной трубки.
3. По конструкции изоляционно слоя: сплошная; полувоздушная; пленочно-пористая; пористая.
4. По виду внешнего проводника-экрана: металлическая фольга или 1042лента, на которой уложена обмотка или проволочная обмотка; гладкая или гофрированная металлическая трубка.

Пример обозначения коаксиального кабеля с видимой его конструкцией. Элементы конструкции слева направо – центральная медная однопроводная жила, ее сплошная изоляция, двойной экран – фольга металлизированная алюминием и оплетка из луженых оголенных проводников, наружная оболочка из пластификата или ПВХ, маркировка конкретной модели: производитель – компания Premier, марка – RG-6U и его разновидность – coaxial.

Модель RG-11 – магистральный вариант для передачи сигнала на большие расстояния – нескольких сотен метров.

Кабель RG-7 предназначен для передачи сигналов от спутникового или кабельного телевидения, а также кабельных модемов на высокой частоте с уменьшенными потерями энергии.

Правила применения коаксиального кабеля

Применение коаксиального кабеля требует выполнения следующих правил:

• необходимо придерживаться рекомендаций производителя по значению изгиба кабеля и ее расстоянию установки креплений; • коаксиальный кабель, предназначенный для передачи сигналов, стоит беречь от внешних факторов, способных нарушить ее целостность, так как любое внешнее воздействие приведет к ухудшению или потере сигнала; • при монтаже кабеля стоит обратить внимание на отсутствие механического воздействия, которое может привести повреждению жилы; • не следует прокладывать сети вблизи с источниками электромагнитных помех; • нельзя допускать разрыв кабеля, так как на это влияет качество сигнала; • переход между разъемами следует обеспечить с помощью специализированного оборудования

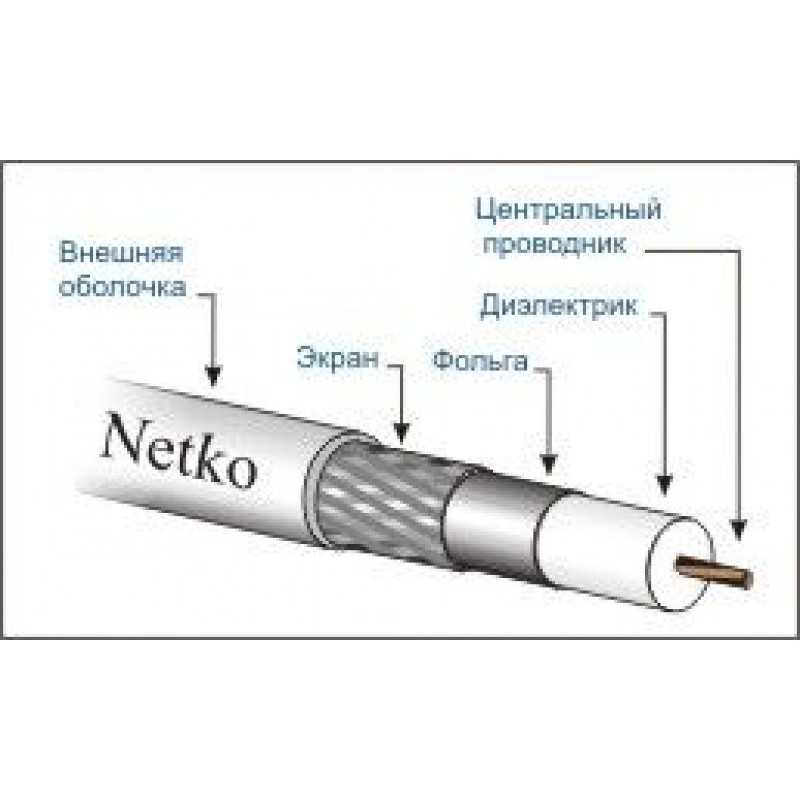

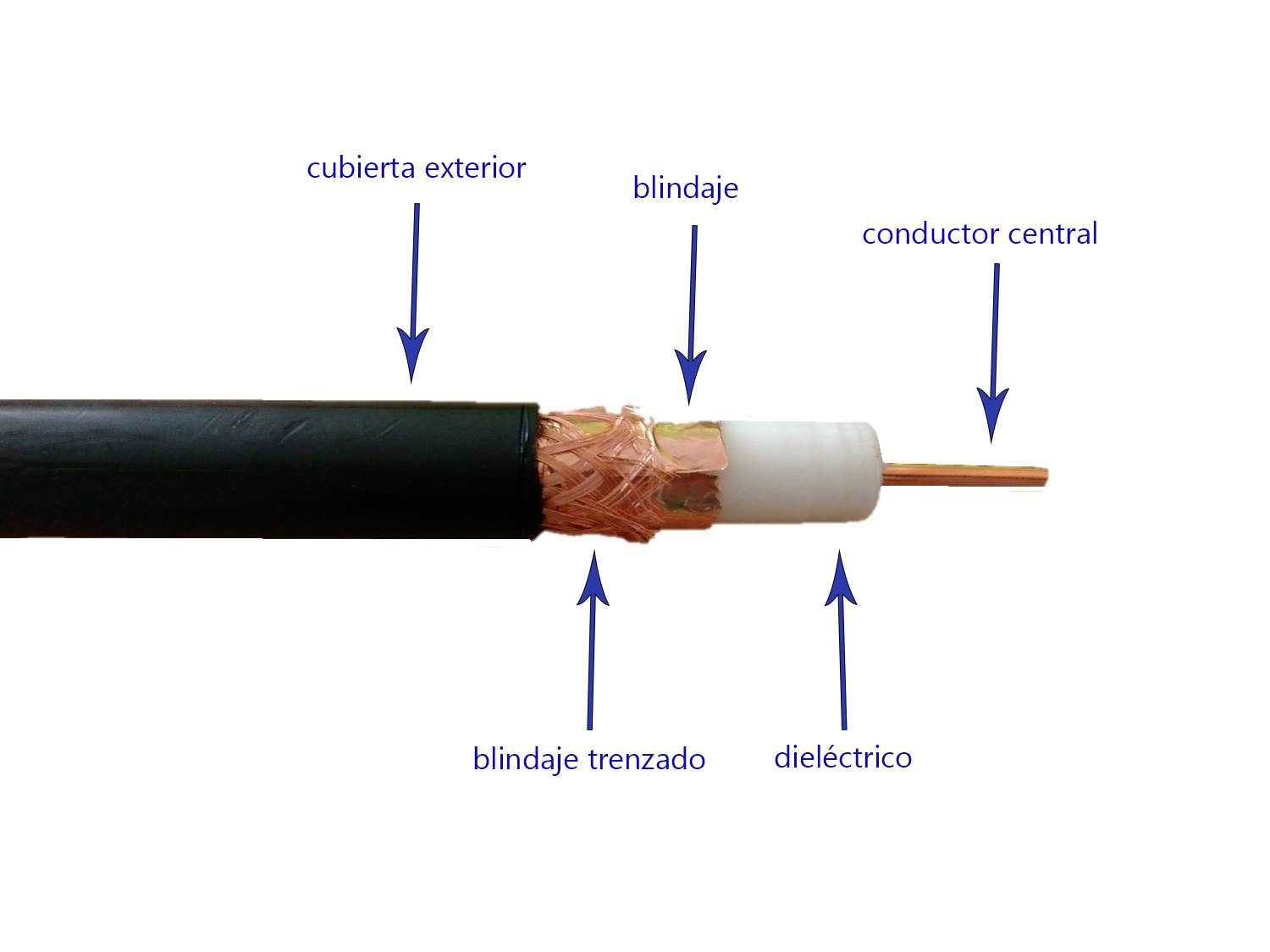

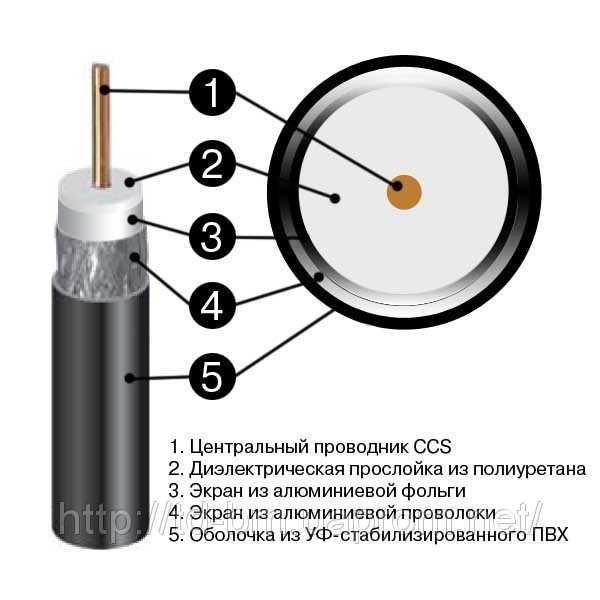

Структура телевизионного проводника

Знакомясь со структурными свойствами кабеля для телевизора можно заметить, что все модели предусматривают похожую систематизацию внутреннего элемента:

• Коаксиал – проводник, воздействующий на сигнальную передачу. Он произведен из медной трубки, целостного провода или жилистого материала. Качество сырья оказывает влияние на коэффициенты допустимого изгиба и сигнал.
• Диэлектрик – прослойка из пластика, играющая роль фиксатора проводника.
• Металлизированная толща представляет собой комбинацию полиэфира с медью или алюминием.
• Металлическая оплетка сделана из фольги и тонкой проволоки. Чем полнее ее переплетение, тем лучше качество кабеля и степень защиты от внешних влияний (излучений, влаги).
• Внешняя обшивка защищает все структурные компоненты электропровода.

Отличия продукции заключаются преимущественно в характеристиках используемого материала.

Решая задачу, какой телевизионный кабель лучше выбрать, надо определиться с целями. К примеру, при минимальном расстоянии сигнала не рекомендуется переплачивать за дорогостоящий кабель.

Как выбрать коаксиальный кабель?

Делать это нужно с учетом таких параметров:

1. Материал изготовления . Считается, что оптимальный вариант – медь. Жилы из меди гибкие и обеспечивают хорошие параметры передачи данных.
2. Толщина оснащения . От нее зависит скорость затухания. Коаксиальный кабель силовой – хороший вариант для прокладки на длинные расстояния, потому что он обеспечивает невысокий уровень этого параметра. В ряде случаев используется тонкий вариант – например, при выборе телевизионного кабеля для квартиры, если его длина не будет превышать 10 м.
3. Оплетка . Чем она толще и прочнее, тем лучше оборудование защищено от внешних повреждений и помех.
4. Сопротивление . Его показатель указан в Ом, и чаще используется оснащение с такими его значениями как 50 и 75 Ом. Для импульсной техники применяются конструкции с сопротивлением 100 Ом. Встречаются варианты со значением 150 и 200 Ом, но они не приняты международными стандартами и практически не используются.
5. Внешняя изоляция . Для внутренней прокладки применяются белые покрытия – например, если это коаксиальный телевизионный кабель. Для наружного использования предназначены варианты с черной внешней изоляцией, защищающей от воздействия ультрафиолетовых лучей. Стоимость вторых выше.
6. Отметки . На некоторых конструкциях указано, что они принадлежат к классу «Премиум» или являются цифровым кабелем. Специалисты считают, что это маркетинговая уловка, и оснащение без таких пометок соответствует важным критериям, поэтому не стоит переплачивать за оснащение с ними.

Коаксиальное цифровое подключение

Вероятно, самый редкий тип подключения у современных аудио- и видеокомпонентов – коаксиальное – предполагает использование электричества для передачи аудиосигнала.

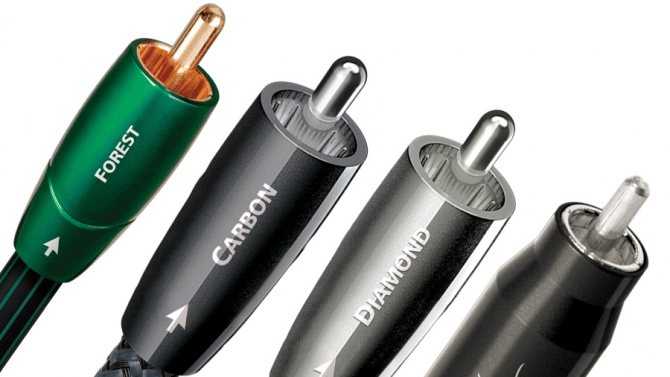

Соответствующий разъем представляет собой всем знакомый круглый RCA-штекер, которым с обеих сторон оканчивается пара аналоговых межблочных кабелей.

Но не поддавайтесь искушению использовать стандартный аналоговый RCA-кабель вместо специального цифрового коаксиального! Он выглядит похоже и даже вполне работоспособен, однако его волновое сопротивление меньше, чем у цифрового (50 и 75 Ом, соответственно), поэтому хороших результатов вы не получите. Для большинства систем вполне подойдет кабель начального уровня – например, QED Performance Coaxial.

Сегодня коаксиальные подключения распространены меньше, чем оптические, но их все еще можно встретить на задних панелях некоторых AV-ресиверов, усилителей и телевизоров.

По нашему опыту, по сравнению с оптическим коаксиальное подключение обычно обеспечивает лучшее звучание. У него более высокая пропускная способность, благодаря чему поддерживаются более качественные форматы файлов с дискретизацией до 24 бит/192 кГц. Оптический канал обычно ограничен 96 кГц.

Главный недостаток коаксиального соединения заключается в потенциальной возможности переноса электрического шума между устройствами системы. Он всегда снижает качество звука и в той или иной степени присутствует во всех компонентах. К сожалению, при использовании коаксиального подключения помехи могут передаваться от источника к усилителю.

Кроме того, пропускной способности коаксиального кабеля недостаточно для передачи высококачественных форматов окружающего звучания – таких как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X. Поэтому в системе современного домашнего кинотеатра возможности его применения невелики.

Топ-5 лучших коаксиальных ТВ-кабелей

Выбираем кабель для своих нужд

Правила монтажа

Представленные провода довольно гибкие, поэтому процесс установки не составит труда

Важно помнить, что радиус поворота во время прокладки не может превышать 12-кратную величину изгиба оболочки кабеля

Если мастер не соблюдает рекомендации, то перегиб будет постепенно разрушать целостность оболочки. Центральная жила продавит диэлектрический слой, поэтому на экране произойдёт короткое замыкание

Важно не подвешивать кабель на гвоздь, иначе он будет растягиваться под собственным весом и приведет к обрыву центральной жилы

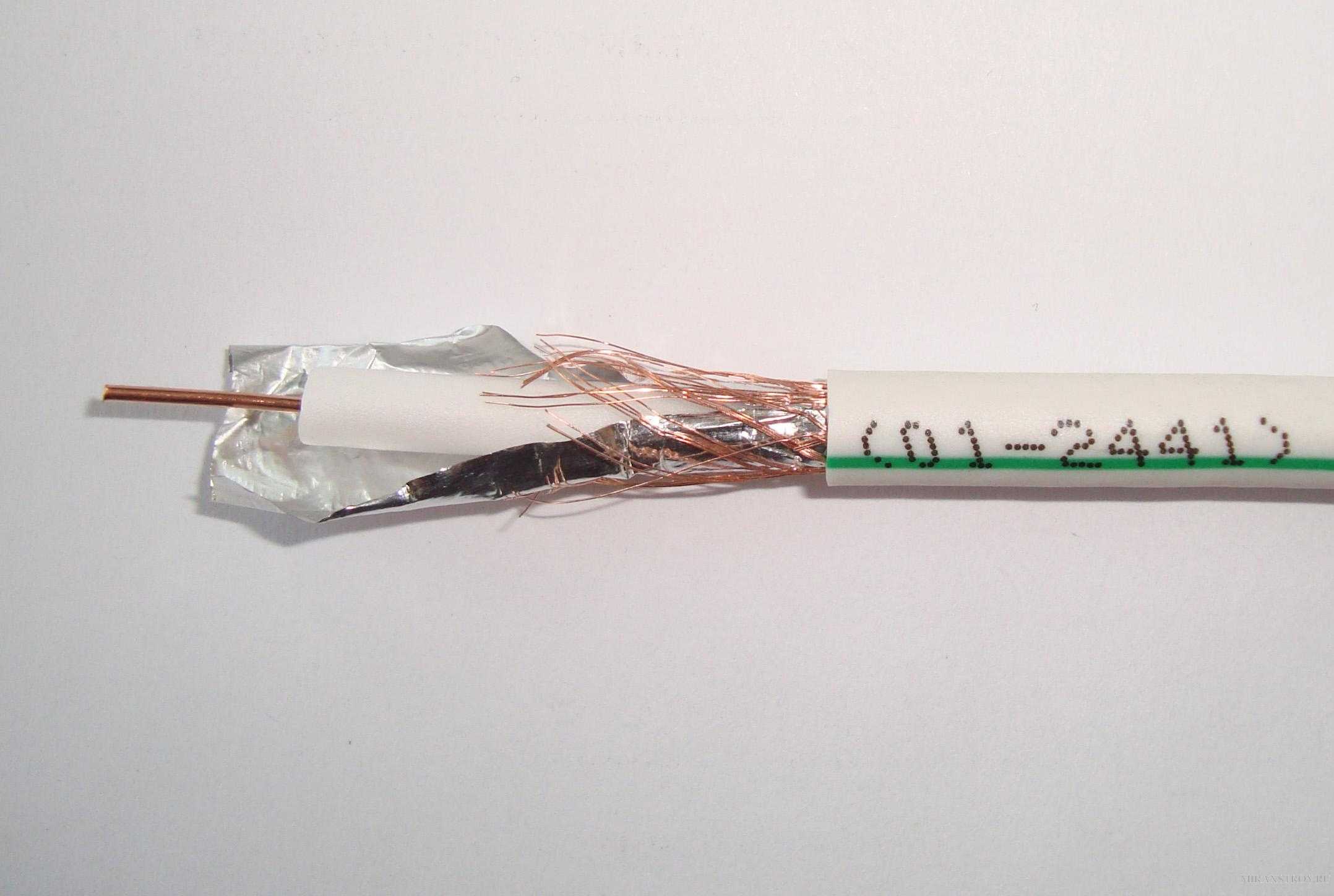

Необходимо правильно разделывать концы, чтобы присоединить разъёмы, от этого зависит точность работы электрических приборов. Следует делать это таким образом:

1. Обрезать кабель под прямым углом по отношению к оболочке.
2. Вставить зачищенный конец провода в специальный инструмент для снятия изоляционного слоя.
3. Сжать инструмент, в результате изоляция снимется и оголится медная жила.
4. Хорошо зажать кабель, провернуть его несколько раз.
5. Сделать еще несколько проворотов при помощи кольца, не разжимая инструмента.

Вам это будет интересно СИП: расшифровка и характеристики кабеля с изоляцией и без

После этой процедуры мастер получает полностью зачищенный кабель, который готов к дальнейшему подключению.

Оболочка защищает от проникновения влаги внутрь медного провода и предотвращает различные внешние повреждения во время всего периода эксплуатации. Кабель никогда не прокладывают под землёй, а также во влажных местах. Вода просачивается внутрь защитной оболочки, поэтому происходит её постепенное разрушение, окисление и короткое замыкание центрального стержня. Но его можно эксплуатировать на поверхности при небольших показателях влажности, а также в дождливую погоду.

Чтобы влага не проникала внутрь, нужно тщательно обработать места стыков. Для этого применяют силиконовые герметики. Изолента и пластилин не являются проверенными способами защиты. Также можно купить разъёмы, которые устойчивы к негативному воздействию влаги. Соединения, которые делают при помощи пайки, могут изменить уровень волнового сопротивления.

Коаксиальное цифровое подключение

Вероятно, самый редкий тип подключения у современных аудио- и видеокомпонентов – коаксиальное – предполагает использование электричества для передачи аудиосигнала.

Соответствующий разъем представляет собой всем знакомый круглый RCA-штекер, которым с обеих сторон оканчивается пара аналоговых межблочных кабелей.

Но не поддавайтесь искушению использовать стандартный аналоговый RCA-кабель вместо специального цифрового коаксиального! Он выглядит похоже и даже вполне работоспособен, однако его волновое сопротивление меньше, чем у цифрового (50 и 75 Ом, соответственно), поэтому хороших результатов вы не получите. Для большинства систем вполне подойдет кабель начального уровня – например, QED Performance Coaxial.

Сегодня коаксиальные подключения распространены меньше, чем оптические, но их все еще можно встретить на задних панелях некоторых AV-ресиверов, усилителей и телевизоров.

По нашему опыту, по сравнению с оптическим коаксиальное подключение обычно обеспечивает лучшее звучание. У него более высокая пропускная способность, благодаря чему поддерживаются более качественные форматы файлов с дискретизацией до 24 бит/192 кГц. Оптический канал обычно ограничен 96 кГц.

Главный недостаток коаксиального соединения заключается в потенциальной возможности переноса электрического шума между устройствами системы. Он всегда снижает качество звука и в той или иной степени присутствует во всех компонентах. К сожалению, при использовании коаксиального подключения помехи могут передаваться от источника к усилителю.

Кроме того, пропускной способности коаксиального кабеля недостаточно для передачи высококачественных форматов окружающего звучания – таких как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X. Поэтому в системе современного домашнего кинотеатра возможности его применения невелики.

На что обращать внимание при подборе кабеля?

Перед тем, как пойти в магазин, следует разобраться какой антенный кабель для телевизора лучше купить. Вначале рекомендуется выяснить такие параметры:

1. число и разновидность подключенного телевизионного оборудования;
2. месторасположение сигнального ресурса – лоджия или крыша;
3. какое пространство для прокладки предназначено – квартира или большой загородный дом;
4. условия эксплуатации;
5. формат сохраняемого сигнала – тип вещания (аналоговое или цифровое);
6. общая протяженность сети.

Для высококачественного принятия сигнала каждый антенный кабель для телевизора должен располагать коэффициентом сопротивления на менее 75 Ом.

Материал защитной прослойки

Для увеличения прочности в пластик добавляют присадки, которые снижают негативное воздействие атмосферных факторов. Такой ТВ кабель стоит дороже и предназначен для прокладки внешних линий. Внутри помещений лучше использовать дешевые типы слаботочных кабелей.

Вторсырье получают после переработки разных отходов. В результате продолжительной эксплуатации они теряют свои исходные характеристики, отличаются низкой механической прочностью и подвержены влиянию ультрафиолета.

Дистанция от сигнального источника до потребителя

Утечка сигнала в токопроводящих жилах происходит, несмотря на пониженное сопротивление. Чем длиннее расстояние, тем они больше. Снизить негативное воздействие рекомендуется методом возрастания сечения. Чем дальше расположена телевизионная панель от внутренней электроразводки или антенны, тем толще понадобится провод ТВ.

Механическая прочность

Для проверки полиэтилена на крепость нужно прислонить элемент к сегменту нагрузки на разрыв, и 2- 3 р. согнуть и разогнуть провод. Если будет видно, что полимер быстро потрескался или вытянулся, то покупать кабельную продукцию не желательно.

Особенности экрана

Рекомендуется покупать антенный кабель для цифрового телевидения с наличием как минимум 2-х экранизирующих слоев. Этот фактор обеспечивает защиту сигнала от воздействия внешнего поля (электромагнитного или магнитного). Современные варианты кабельной продукции предусматривают слой фольги и специальную обмотку из утонченной проволоки.

Длина и толщина кабеля

Эти параметры позволят непрофессиональному человеку узнать о технических особенностях электропровода. Тонкий коаксиальный кабель легче проложить и спрятать в короб. Но при этом появятся замечания к качеству передачи. В домашних условиях используют токопроводящие жилы с сечением не менее 3,5 мм.

Если рассматривать длину проводника, то для предупреждения появления проблем с прокладкой необходимо иметь электрокабель с запасом. Он пригодится тогда, если какой-то участок повредят в процессе работы, и потребуется его заменить. Второй фактор – перестановка мебели. Не исключается, что телевизионную панель перенесут, и для этого потребуется большая длина кабеля coaxial.

Выбор электрокабеля предполагает определение протяжности сети. Чем она длиннее, тем толще нужно выбирать кабель.

Внешняя оболочка

Существуют модели черного и белого цвета. Темные изделия покрыты поливинилхлоридовой оболочкой, а светлые – полиэтиленовой пленкой. Для уличной проводки использовали лишь черный провод, но в настоящее время часто выбирают белую марку SAT 703. Этот универсальный вариант подойдет для прокладки как снаружи, так и внутри. Необходимо также учесть толщину внешнего покрытия. Чем она больше, тем надежнее и безопаснее получится соединение. В то же время значительно сокращается гибкость конструкции, и происходит ограничение радиуса изгиба.

Центральная жила

Сердцевину канала изготавливают преимущественно из меди или других прочных металлических сплавов. Вариант с медной жилой считают самым надежным и стойким к повреждениям. Учитывают также ее толщину, этот показатель колеблется в диапазоне 0,3-1 мм.

Производитель

Рынок электротехнических аксессуаров предлагает покупателям большой ассортимент антенных проводов для телевизора. Это затрагивает производителей и технические особенности продукции. Специалисты советуют приобретать продукцию известных брендов, которая отмечена массой достоинств.

Эксперты предлагают акцентировать внимание на предложения от таких компаний:

• Mediaflex;
• Cavel;
• Commscope;
• Belden.

Производитель не считается основным фактором при покупке. Вначале определяются с техническими критериями телевизионного кабеля.

Диэлектрический слой

Прослойка служит для фиксирования проводника и изоляции. Для этих целей используется пенистый поливинилхлорид. Существуют еще полиэтиленовые, фторопластовые варианты из полиэтилена или воздушная оболочка.

Обзор популярных моделей

Наиболее качественные модели проводников:

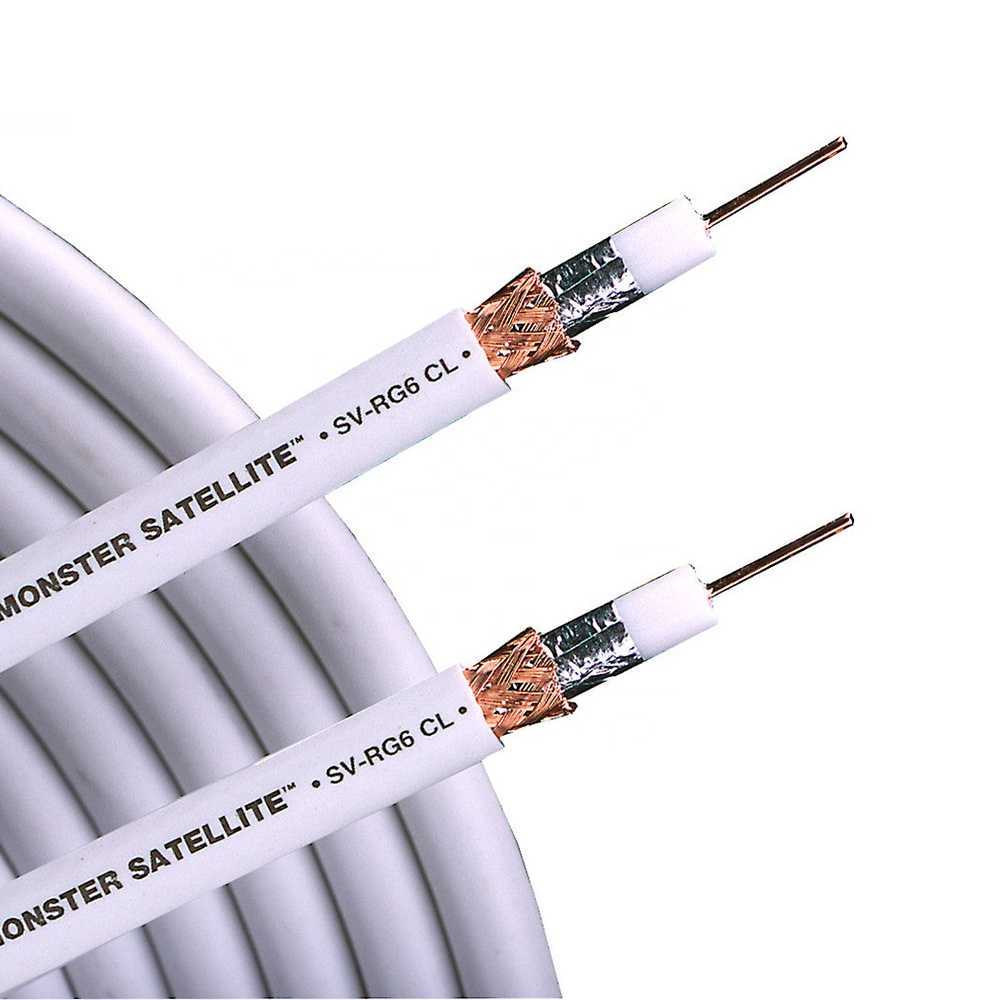

RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали

Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

Как выбрать хороший кабель

Как выбрать

Зачем соахiаl разъём в телевизоре

Слово соахiаl в переводе с латинского буквально означает «совместная ось», а определение «коаксиальный» скорее относится к кабелю, устройство которого обеспечивает качественную передачу телевизионного сигнала высокой частотности от антенны к телевизору. То есть соахiаl разъём – это выход из телевизионного приёмника для подключения антенны.

Основным назначением коаксиальных устройств является обеспечение соединения между оборудованием разных видов. Это соединение имеет два типа парных составляющих: розетка-вилка и штырь-гнездо. Каждый кабель соотносится с соахiаl выходами различных видов.

По функциональному назначению различают такие виды разъёмов:

• приборные;
• кабельные;
• приборно-кабельные.

В связи с дороговизной медных конструкций магистральных соахiаl кабелей, их часто заменяют оптические аналоги. Удешевляют производство за счёт частичной замены медных компонентов. Основу делают из стали, частично включают в состав плакированную медь, а сверху оплетают стальной и алюминиевой проволоками.

По способу сборки различают три группы кабельных коннекторов:

• накрутные;
• обжимные;
• компрессионные.

Накрутные разъёмы

Корпус накрутного коаксиального выхода имеет встроенную скруглённую резьбу и дополняется напрессованной гайкой.

Такой коннектор для соединения ещё называется накрутным штекером. Он особенно широко применяется в домашних условиях и очень популярен из-за простоты подключения, осуществление которого не требует особых умений и специальных инструментов.

Однако такие распространённые штекеры имеют целый ряд существенных недостатков:

• ломкость, ненадёжность конструкции;
• кольцо корпуса не в полной необходимой мере прижимается к гайке, вследствие чего при вкручивании повреждаются разъёмы;
• недостаточная по длине внутренняя резьба, что делает невозможной максимальную плотность фиксации кабеля и, как следствие, является причиной помех при передаче сигнала;
• при накручивании штекера на кабель постепенно происходит частичное разрезание/обрыв проводников, а также по мере эксплуатации скручивается защитное покрытие вместе с проволочным оплетением.

Обжимные разъёмы

В обжимном устройстве используются два цилиндра: наружный, как бы продолжающий строение корпуса, и внутренний, который подбирается по диаметру кабельного диэлектрика с фольгой. Круговая симметрия кабеля не нарушается во время усадки выхода. Его корпус спрессовывается шестигранной призмой при помощи обжимного инструмента.

Обжимной соединитель для антенны также характеризуется упрощённым способом крепления.

Характеристики таких разъёмов могут ухудшаться из-за использования для их производства некачественных материалов, вследствие чего они быстро изнашиваются.

Компрессионные разъёмы

Положительные свойства компрессионных соахiаl выходов со сложностью конструкции компенсируют их относительную дороговизну в полной мере. Они считаются самыми надёжными, но подключение к ним требует понимания специфики крепления и использования специальных приспособлений.

К преимуществам этого вида коаксиальных разъёмов относятся:

• антикоррозионное покрытие;
• эксплуатация до 3-х Ггц;
• защищённость от воздействия влаги;
• наибольшая устойчивость к механическим воздействиям;
• лучшее экранирование в сравнении с другими;
• максимально возможная устойчивость к воздействию высокой и низкой температур;
• большая прочность на разрыв.

Подведём итоги

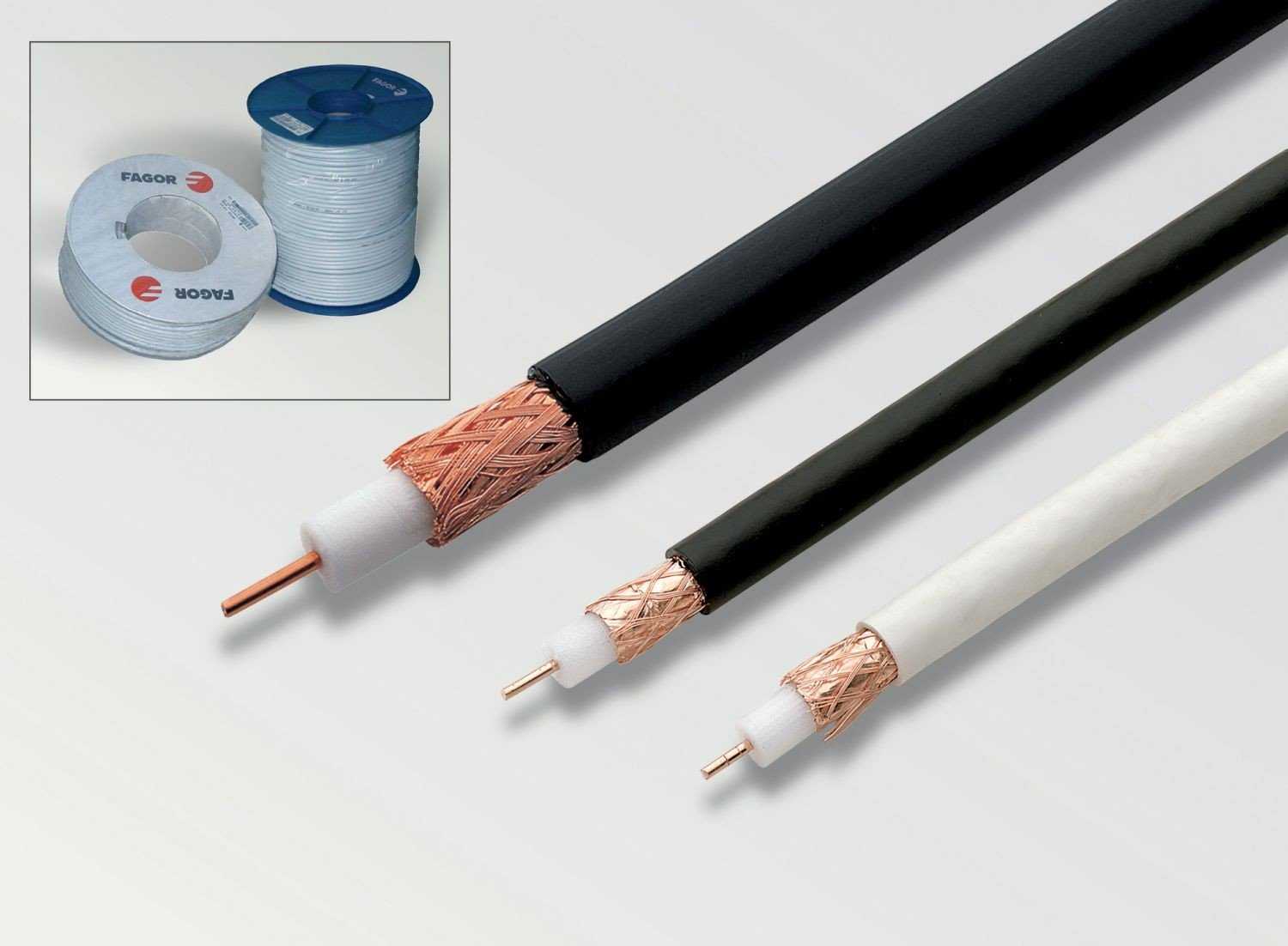

Коаксиальный кабель является одним из важнейших элементов антенных установок. Этот факт часто недооценивают, приобретая кабель по самой низкой цене или исходя из соображений удобства.

Итак, если вы не знаете какой телевизионный провод выбирать, лучше выбрать тот, который соответствует таким критериям:

• имеет подходящий диаметр;

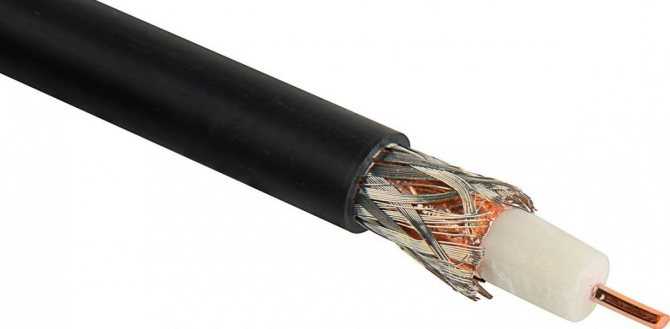

• имеет самую толстую оплётку с наибольшим количеством слоёв;
• толщина внутренней жилы превышает 1 мм;
• экранирующая плёнка приклеена к физически вспененному диэлектрику;
• плотность оплётки не менее 64% (плотно расположенные проводки толщиной не менее 0,12 мм);
• покрытие внешнего изоляционного слоя адаптировано к назначению кабеля;
• максимальное затухание на частотах 862 МГц и 2150 МГц соответственно ниже: 21 дБ и 32 дБ (параметр для 100 метров провода).

Делая выбор антенного кабеля, не ориентируйтесь на то, что внутренняя жила и оплётка должны быть полностью сделаны из меди, а также не гонитесь за штампом «Премиум» и не покупайте специальный «цифровой» кабель. Такого кабеля не существует. В широкий диапазон современных изделий попадают частоты, как цифрового, так и спутникового ТВ.
