Наружные электропроводки
2.3.97
При пересечении кабельными линиями железных и
автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах
по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не
менее 0,5 м от дна водоотводных канав. При отсутствии зоны отчуждения указанные
условия прокладки должны выполняться только на участке пересечения плюс по 2 м
по обе стороны от полотна дороги.
При пересечении кабельными линиями электрифицированных и
подлежащих электрификации на постоянном токе* железных дорог блоки и трубы
должны быть изолирующими (см. 2.3.90). Место пересечения должно находиться на
расстоянии не менее 10 м от стрелок, крестовин и мест присоединения к рельсам
отсасывающих кабелей. Пересечение кабелей с путями электрифицированного
рельсового транспорта должно производиться под углом 75-90° к оси пути.
________________
* Согласовано с Министерством путей сообщения.
Концы блоков и труб должны быть утоплены джутовыми
плетеными шнурами, обмазанными водонепроницаемой (мятой) глиной на глубину не
менее 300 мм.
При пересечении тупиковых дорог промышленного назначения с
малой интенсивностью движения, а также специальных путей (например, на слипах и
т. п.) кабели, как правило, должны прокладываться непосредственно в земле.
При пересечении трассы кабельных линий вновь сооружаемой
железной неэлектрифицированной дорогой или автомобильной дорогой перекладки
действующих кабельных линий не требуется. В месте пересечения должны быть
заложены на случай ремонта кабелей в необходимом количестве резервные блоки или
трубы с плотно заделанными торцами.
В случае перехода кабельной линии в воздушную кабель должен
выходить на поверхность на расстоянии не менее 3,5 м от подошвы насыпи или от
кромки полотна.
2.3.108
В местах, где изменяется направление трассы
кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных
блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную
протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться
также и на прямолинейных участках трассы на расстоянии один от другого,
определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и
напряжении не выше 35 кВ переход кабелей из блоков в землю допускается
осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков
должны быть заделаны водонепроницаемым материалом.
2.3.83

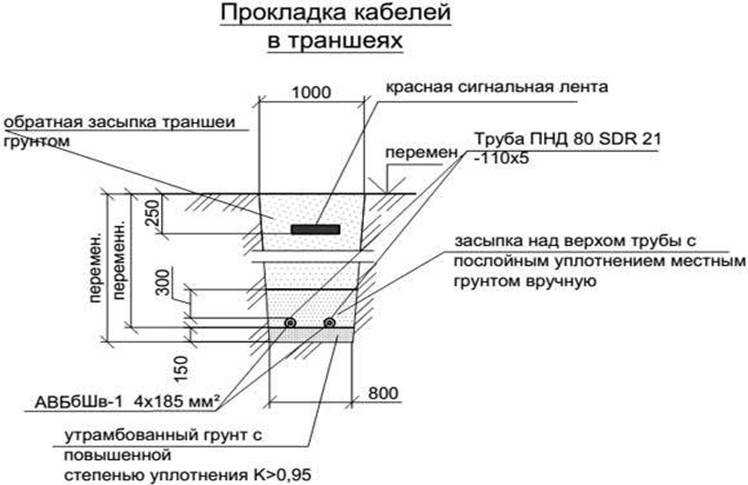

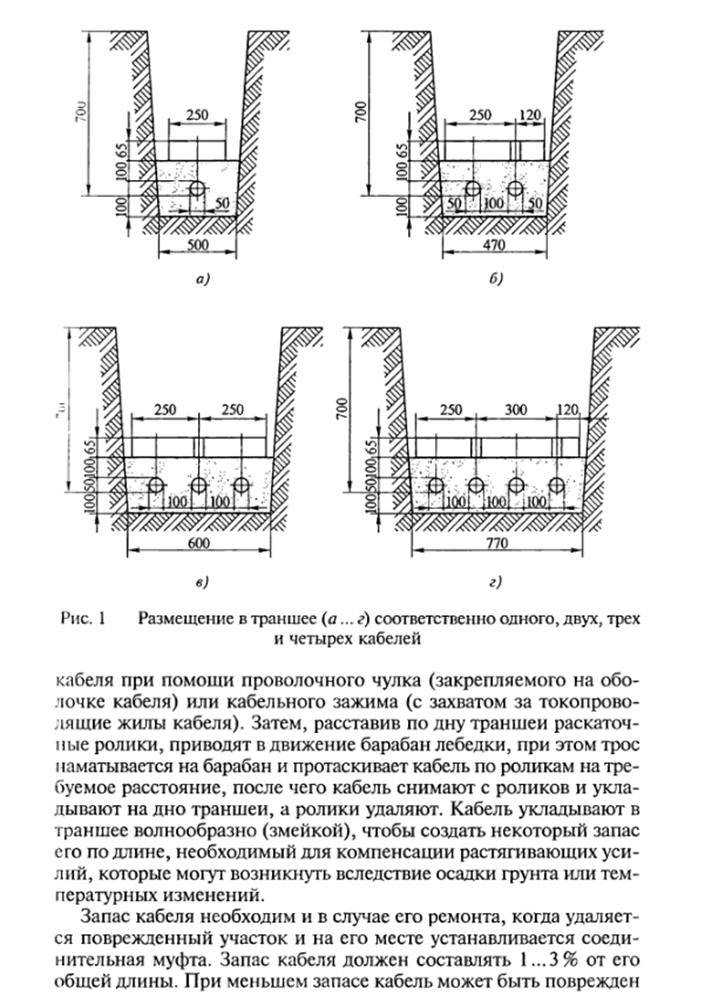

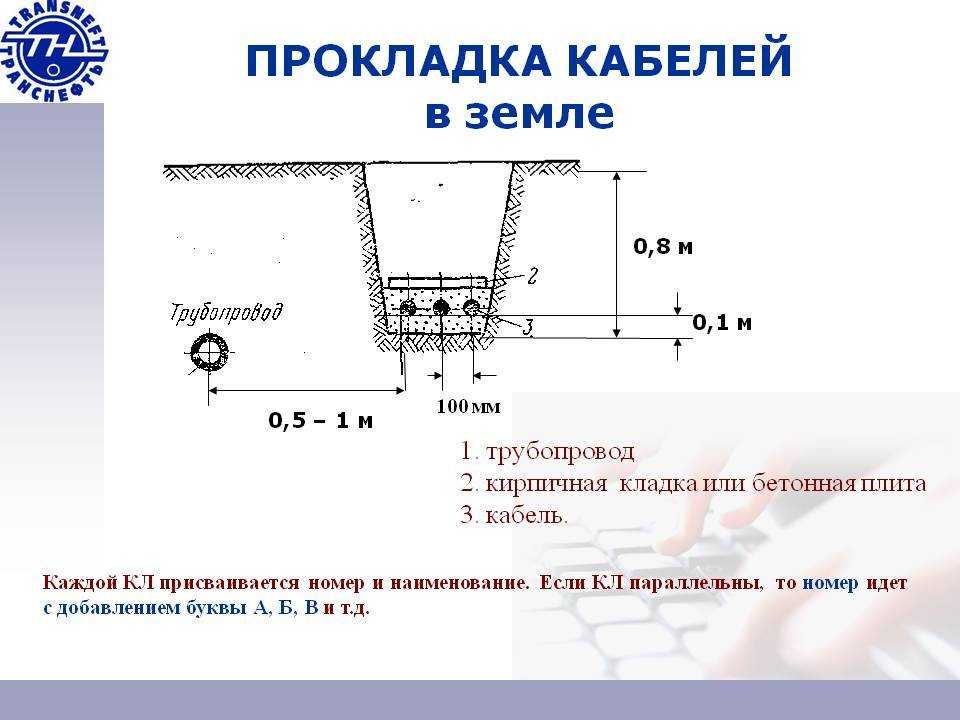

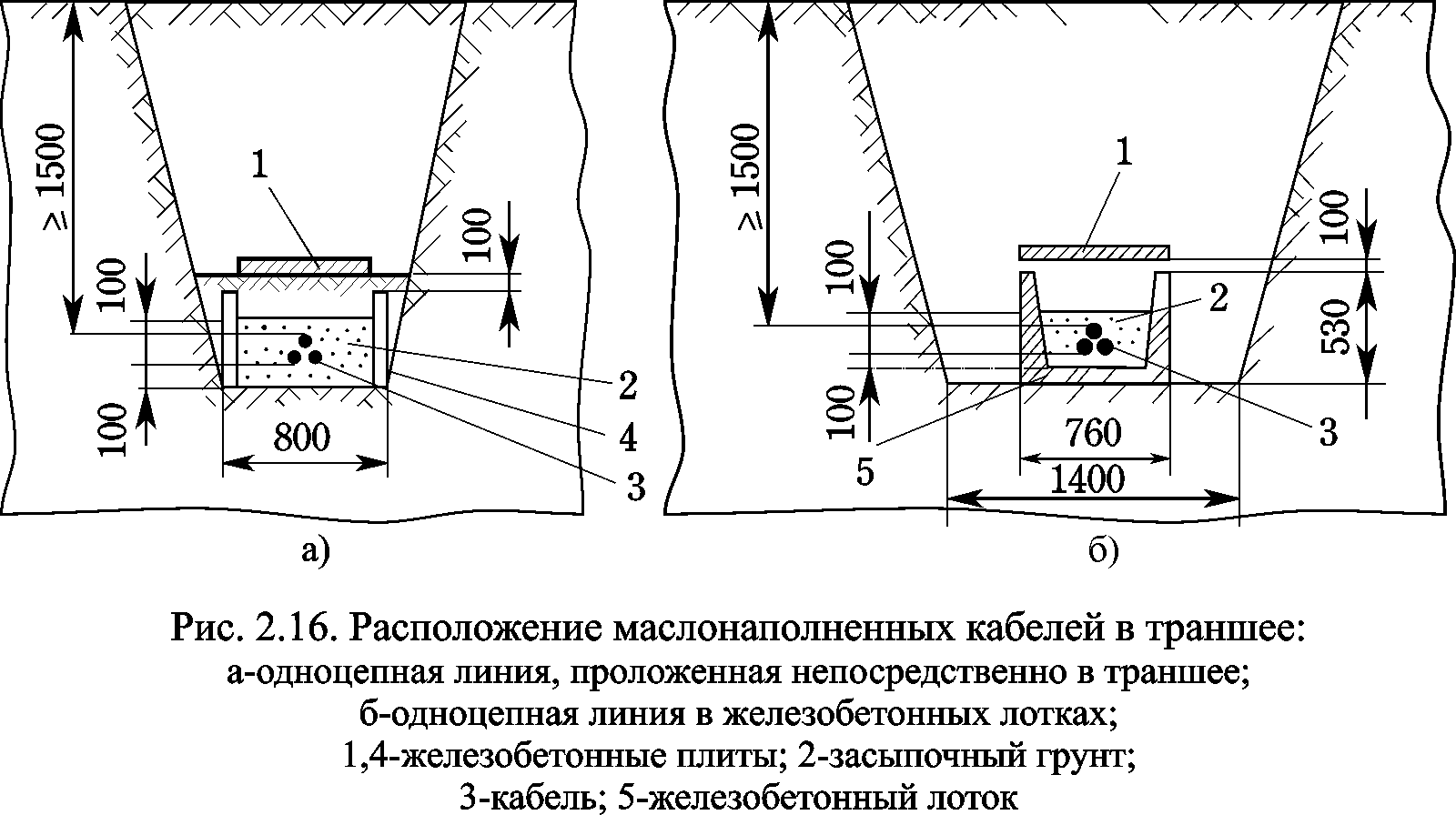

При прокладке кабельных линий непосредственно в
земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху
засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от
механических повреждений путем покрытия при напряжении 35 кВ и выше
железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ —
плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей;
при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также
для одного кабеля — вдоль трассы кабельной линии. Применение силикатного, а
также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме
кабелей городских электросетей) допускается не защищать от механических
повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках,
где вероятны механические повреждения (например, в местах частых раскопок).
Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия
производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1
кВ, питающих электроприемники I категории*, допускается в траншеях с
количеством кабельных линий не более двух применять вместо кирпича сигнальные
пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным
Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений
кабельных линий с инженерными коммуникациями и над кабельными муфтами на
расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а
также на подходах линий к распределительным устройствам и подстанциям в радиусе
5 м.
____________
* По местным условиям, при согласии владельца линий,
допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями
на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного
кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей
— края ленты должны выступать за крайние кабели не менее чем на 50 мм. При
укладке по ширине траншеи более одной ленты — смежные ленты должны
прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее
с устройством подушки для кабелей, присыпка кабелей первым слоем земли и
укладка ленты, включая присыпку ленты слоем земли по всей длине, должны
производиться в присутствии представителя электромонтажной организации и
владельца электросетей.
2.3.111
При высоком уровне грунтовых вод на территории ОРУ
следует отдавать предпочтение надземным способам прокладки кабелей (в лотках
или коробках). Надземные лотки и плиты для их покрытия должны быть выполнены из
железобетона. Лотки должны быть уложены на специальных бетонных подкладках с
уклоном не менее 0,2% по спланированной трассе таким образом, чтобы не
препятствовать стоку ливневых вод. При наличии в днищах надземных лотков
проемов, обеспечивающих выпуск ливневых вод, создавать уклон не требуется.
При применении кабельных лотков для прокладки кабелей
должны обеспечиваться проезд по территории ОРУ и подъезд к оборудованию машин и
механизмов, необходимых для выполнения ремонтных и эксплуатационных работ. Для
этой цели должны быть устроены переезды через лотки при помощи железобетонных
плит с учетом нагрузки от проходящего транспорта, с сохранением расположения
лотков на одном уровне. При применении кабельных лотков не допускается
прокладка кабелей под дорогами и переездами в трубах, каналах и траншеях,
расположенных ниже лотков.
Выход кабелей из лотков к шкафам управления и защиты должен
выполняться в трубах, не заглубляемых в землю. Прокладка кабельных перемычек в
пределах одной ячейки ОРУ допускается в траншее, причем применение в этом
случае труб для защиты кабелей при подводке их к шкафам управления и релейной
защиты не рекомендуется. Защита кабелей от механических повреждений должна
выполняться другими способами (с применением уголка, швеллера и др.).
2.3.124
Прокладка контрольных кабелей допускается пучками
на лотках и многослойно в металлических коробах при соблюдении следующих
условий:
1. Наружный диаметр пучка кабелей должен быть не более 100
мм.
2. Высота слоев в одном коробе не должна превышать 150 мм.
3. В пучках и многослойно должны прокладываться только
кабели с однотипными оболочками.
4. Крепление кабелей в пучках, многослойно в коробах,
пучков кабелей к лоткам следует выполнять так, чтобы была предотвращена
деформация оболочек кабелей под действием собственного веса и устройств
крепления.
5. В целях пожарной безопасности внутри коробов должны
устанавливаться огнепреградительные пояса: на вертикальных участках — на
расстоянии не более 20 м, а также при проходе через перекрытие; на
горизонтальных участках — при проходе через перегородки.
6. В каждом направлении кабельной трассы следует
предусматривать запас емкости не менее 15% общей емкости коробов.
Прокладка силовых кабелей пучками и многослойно не
допускается.
2.3.114
В туннелях и каналах должны быть выполнены
мероприятия по предотвращению попадания в них технологических вод и масла, а
также должен быть обеспечен отвод почвенных и ливневых вод. Полы в них должны
иметь уклон не менее 0,5% в сторону водосборников или ливневой канализации.
Проход из одного отсека туннеля в другой при их расположении на разных уровнях
должен быть осуществлен с помощью пандуса с углом подъема не выше 15°.
Устройство ступеней между отсеками туннелей запрещается.

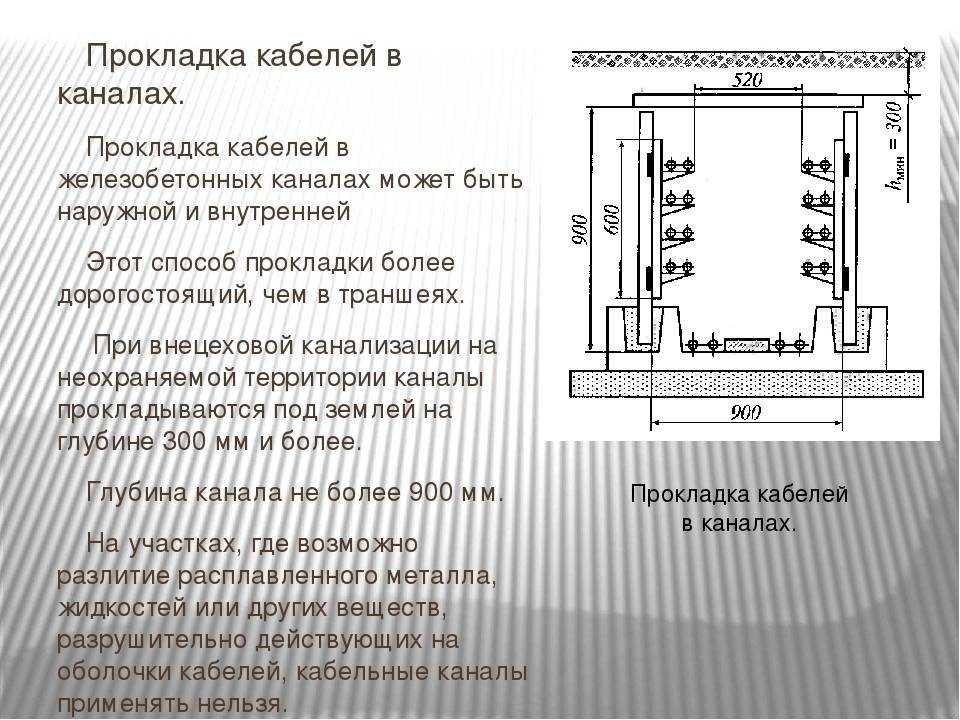

В кабельных каналах, сооружаемых вне помещений и
расположенных выше уровня грунтовых вод, допускается земляное дно с дренирующей
подсыпкой толщиной 10-15 см из утрамбованного гравия или песка.
В туннелях должны быть предусмотрены дренажные механизмы;
при этом рекомендуется применять автоматический их пуск в зависимости от уровня
воды. Пусковые аппараты и электродвигатели должны иметь исполнение, допускающее
их работу в особо сырых местах.
При переходах эстакады и галереи проходного типа с одной
отметки на другую должен быть выполнен пандус с уклоном не более 15°. Как
исключение, допускается устройство лестницы с уклоном 1:1.
Как проложить кабель под дорогой и какие требования нужно учитывать
Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.
Какой кабель можно использовать
Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:
- ААБл, ААБ2л;
- ААШв, ААШп;
- АСБ;
- ААПл, ААП2л;
- АСПл;
- АВБбШв, АВБбШп, АПвБбШв.
Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.
Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101
Варианты защиты кабеля под дорогой
Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.
Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

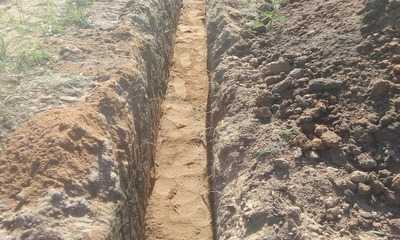

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.
Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:
Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:
Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.
В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.
Методы прокладки линии под дорожным покрытием
При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.
Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.
Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.
Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:
Материалы по теме:
2.3.31
При сооружении кабельных линий в районах
многолетней мерзлоты следует учитывать физические явления, связанные с природой
многолетней мерзлоты: пучинистый грунт, морозобойные трещины, оползни и т. п. В
зависимости от местных условий кабели могут прокладываться в земле (в траншеях)
ниже деятельного слоя, в деятельном слое в сухих, хорошо дренирующих грунтах, в
искусственных насыпях из крупноскелетных сухих привозных грунтов, в лотках по
поверхности земли, на эстакадах. Рекомендуется совместная прокладка кабелей с
трубопроводами теплофикации, водопровода, канализации и т. п. в специальных
сооружениях (коллекторах).
Проблемы и ошибки
Самые распространенные ошибки и чего нельзя делать:
- Закапывать в траншею кабель, не предназначенный для наружной прокладки.
- Копать траншею вплотную к фундаменту.
- Делать глубину траншеи менее 900 мм.
- Не обустраивать песчаную подушку.
- Не утрамбовывать песок, укладывая провод на рыхлый грунт.
- Укладывать кабель кольцами.
- Использовать силикатный или пустотелый кирпич для защиты.
Все перечисленные ошибки можно исправить, если заранее придерживаться правильной технологии укладки кабеля.
- Скачать бланк акта приемки траншей, каналов, туннелей и блоков под монтаж кабелей (форма 14а)
- Скачать пример типового проекта прокладки кабеля
- Скачать типовую технологическую карту на кабель
2.3.132
Кабельные сооружения, за исключением эстакад,
колодцев для соединительных муфт, каналов и камер, должны быть обеспечены
естественной или искусственной вентиляцией, причем вентиляция каждого отсека
должна быть независимой.
Расчет вентиляции кабельных сооружений определяется, исходя
из перепада температур между поступающим и удаляемым воздухом не более 10°С.
При этом должно быть предотвращено образование мешков горячего воздуха в
сужениях туннелей, поворотах, обходах и т. д.
Вентиляционные устройства должны быть оборудованы
заслонками (шиберами) для прекращения доступа воздуха в случае возникновения
возгорания, а также для предупреждения промерзания туннеля в зимнее время.
Исполнение вентиляционных устройств должно обеспечивать возможность применения
автоматики прекращения доступа воздуха в сооружения.
При прокладке кабелей внутри помещений должен быть
предотвращен перегрев кабелей за счет повышенной температуры окружающего
воздуха и влияний технологического оборудования.
Кабельные сооружения, за исключением колодцев для
соединительных муфт, каналов, камер и открытых эстакад, должны быть оборудованы
электрическим освещением и сетью для питания переносных светильников и
инструмента. На тепловых электростанциях сеть для питания инструмента
допускается не выполнять.
Процесс копки
Перед началом рытья траншеи необходимо составить или получить схему участка с прокладкой всех коммуникационных сетей под землей.
После этого можно воспользоваться пошаговой инструкцией:
- Определить тип траншеи – с откосами, с отвесными стенками или смешанный.
- Подготовить поверхность. Освободить участок от мусора, удалить камни и ветки, выкорчевать пни.
- Произвести разметку. Установить колышки или столбики в начале и конце траншеи, между ними натянуть шнур.
- Произвести рытье. Механизированным или ручным способом. Землю из траншеи лучше складывать по одну сторону от окопа. Рекомендуемое расстояние – 50 см.
В последствии будет удобнее и легче засыпать траншею, если грунт будет находиться недалеко. После копки стенки нужно укрепить, если используется траншея с отвесными стенками.
На конечном этапе можно перекинуть мостики для ходьбы, если траншея широкая. Также рекомендуется установить освещение и ограждение, если копка осуществляется на проезжей части.
Прокладка кабелей.
В практике проектирования и монтажа внутрицеховых и межцеховых электросетей промышленных предприятий имеют применение разные системы кабельной канализации электроэнергии. Кабельные линии прокладывают в земляных траншеях, в подземных кабельных сооружениях (туннелях, каналах, шахтах, кабельных коллекторах и т. п.), непосредственно по строительным поверхностям и конструкциям или на специальных кабельных конструкциях, не тросах, на лотках, в металлических трубах, открыто на эстакадах и т. п. Прокладка кабелей выполняется в две стадии: подготовка трасс для прокладки кабелей и прокладка кабелей по подготовленным трассам.
Прокладка кабелей по подготовленным трассам регламентирована общими правилами, соблюдение которых обеспечивает сохранность того уровня электрической и механической прочности кабеля, который достигнут на заводе при его изготовлении. Ниже рассматриваются основные правила и требования, общие для прокладки кабелей в траншеях, в производственных помещениях и в кабельных сооружениях.
2.3.123
В кабельных сооружениях прокладку контрольных
кабелей и силовых кабелей сечением 25 мм и более,
за исключением небронированных кабелей со свинцовой оболочкой, следует
выполнять по кабельным конструкциям (консолям).
Контрольные небронированные кабели, силовые небронированные
кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений
сечением 16 мм и менее
следует прокладывать по лоткам или перегородкам (сплошным или несплошным).
Допускается прокладка кабелей по дну канала при глубине его
не более 0,9 м; при этом расстояние между группой силовых кабелей выше 1 кВ и
группой контрольных кабелей должно быть не менее 100 мм или эти группы кабелей
должны быть разделены несгораемой перегородкой с пределом огнестойкости не
менее 0,25 ч.
Расстояния между отдельными кабелями приведены в табл.
2.3.1.
Засыпка силовых кабелей, проложенных в каналах, песком
запрещается (исключение см. в 7.3.110).
В кабельных сооружениях высота, ширина проходов и
расстояние между конструкциями и кабелями должны быть не менее приведенных в табл.
2.3.1. По сравнению с приведенными в таблице расстояниями допускается местное
сужение проходов до 800 мм или снижение высоты до 1,5 м на длине 1,0 м с
соответствующим уменьшением расстояния между кабелями по вертикали при
одностороннем и двустороннем расположении конструкций.
Таблица 2.3.1. Наименьшее расстояние для кабельных сооружений
|
Наименьшие размеры, мм, при прокладке |
||
|
Расстояние |
в туннелях, галереях, кабельных этажах и на эстакадах |
в кабельных каналах и двойных полах |
|
Высота в свету |
1800 |
Не ограничивается, но не более |
|
По горизонтали в свету между |
1000 |
300 при глубине до 0,6 м; 450 |
|
По горизонтали в свету от |
900 |
То же |
|
По вертикали между |
||
|
для силовых кабелей напряжением: |
||
|
до 10 кВ |
200 |
150 |
|
20-35 кВ |
250 |
200 |
|
110 кВ и выше |
300** |
250 |
|
для контрольных кабелей и |
100 |
|
|
Между опорными конструкциями |
800-1000 |
|
|
По вертикали и горизонтали в |
Не менее диаметра кабеля |
|
|
По горизонтали между |
Не нормируется |
|
|
По горизонтали в свету между |
100 |
Не менее диаметра кабеля |
|
____________________ * Полезная длина консоли должна быть не более 500 мм на ** При расположении кабелей треугольником 250 мм. *** В том числе для кабелей, прокладываемых в кабельных |
Технология и процесс устройства постели на дне колеи для проводов
Когда траншея под кабель выкопана, приступают к организации постели. Это своеобразная «подушка» для силового провода. Это песчаный слой определенной высоты, который располагается на дне траншеи. Постель или подушка укладываются по всему периметру раскопанной траншеи. Слой должен быть равномерным, а песок хорошо утрамбованным.
Зачем и когда это нужно?
Еще одно назначение – сохранение кабеля от излома. Так как грунт твердый, то провод в нем может ломаться, изгибаться.
Песок обеспечивает мягкость. Грунт может сдвинуться или продавиться под весом провода, а песок убережет от последствий ремонта. Если в грунт просочиться вода, песок впитает ее, что не нарушит технику безопасности.
Материалы и техника
Песчаная постель используется при слишком твердом грунте. Если земля в траншее мягкая и рыхлая, допускается не укладывать на дно песок. Тогда провод обязательно нужно заключить в защитный кожух, который убережет его от повреждений.
Процесс укладки песчаной постели требует использования обычного речного песка, так как иное не сказано ни в СНиП, ни в ПУЭ. Подвоз песка осуществляется заранее на строительную площадку.
Песчаная постель делается на протяжении всей траншеи и трассы для укладки кабеля. Песок насыпают на глубину не менее 10 см совковой лопатой и разравнивают. В конце необходимо обязательно утрамбовать подушку. Для этого используют ручной вибратор.
Если инструмент достать сложно, можно создать самодельную трамбовку: взять брус по ширине траншеи и приделать к нему ручки. После засыпки песка проходиться брусом по поверхности.
Процесс устройства подушки
Подстилающий слой способен отгородить кабель от повреждений и контакта с грунтовыми водами. Это помогает создать многолетнюю безаварийную эксплуатацию силового провода. Для этого используется просеянный песок без посторонних частиц и мусора.
Технология:
- После рытья траншеи и укрепления стенок, где это нужно приступают к организации песчаной постели.
- С помощью совковых лопат равномерно разбрасывают песок по всей длине трассы.
- Песок разравнивают для достижения слоя в 10-11 см.
- Песок утрамбовывают с помощью ручного вибратора или других инструментов.
2.3.15
Кабельные линии должны выполняться так, чтобы в
процессе монтажа и эксплуатации было исключено возникновение в них опасных
механических напряжений и повреждений, для чего:
кабели должны быть уложены с запасом по длине, достаточным
для компенсации возможных смещений почвы и температурных деформаций самих
кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде
колец (витков) запрещается;
кабели, проложенные горизонтально по конструкциям, стенам,
перекрытиям и т. п., должны быть жестко закреплены в конечных точках,
непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и
стопорных муфт;
кабели, проложенные вертикально по конструкциям и стенам,
должны быть закреплены так, чтобы была предотвращена деформация оболочек и не
нарушались соединения жил в муфтах под действием собственного веса кабелей;
конструкции, на которые укладываются небронированные
кабели, должны быть выполнены таким образом, чтобы была исключена возможность
механического повреждения оболочек кабелей; в местах жесткого крепления
оболочки этих кабелей должны быть предохранены от механических повреждений и
коррозии при помощи эластичных прокладок;
кабели (в том числе бронированные), расположенные в местах,
где возможны механические повреждения (передвижение автотранспорта, механизмов
и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2
м от уровня пола или земли и на 0,3 м в земле;
при прокладке кабелей рядом с другими кабелями,
находящимися в эксплуатации, должны быть приняты меры для предотвращения
повреждения последних;
кабели должны прокладываться на расстоянии от нагретых
поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна
предусматриваться защита кабелей от прорыва горячих веществ в местах установки
задвижек и фланцевых соединений.
Допустимые радиусы изгиба кабелей.
Изоляция и оболочка кабелей могут быть нарушены при чрезмерно крутых изгибаниях. На кабелях с бумажной изоляцией возможны смещения и разрывы бумажных лент, образование морщин на бумажных лентах. От крутых изгибов повреждается также пластмассовая и резиновая изоляции кабелей. Появляются трещины на защитных оболочках. Соблюдение допустимых наименьших радиусов изгиба кабелей является поэтому одним из основных правил прокладки кабелей. Правилами устройства электроустановок установлены минимально допустимые радиусы изгиба кабелей, Которые исчисляются как кратность радиуса внутренней кривой изгиба кабеля по отношению к наружному диаметру его оболочки. Для бумажной изоляции это отношение составляет 25 при одножильных кабелях в свинцовой оболочке и 15 при многожильных кабелях в свинцовой или алюминиевой оболочке. Для кабелей с резиновой или пластмассовой изоляцией это отношение равно 10, но если прокладка кабелей с пластмассовой изоляцией производится при температуре ниже +10°С, то следует радиус закругления довести до 15-кратного наружного диаметра кабеля.

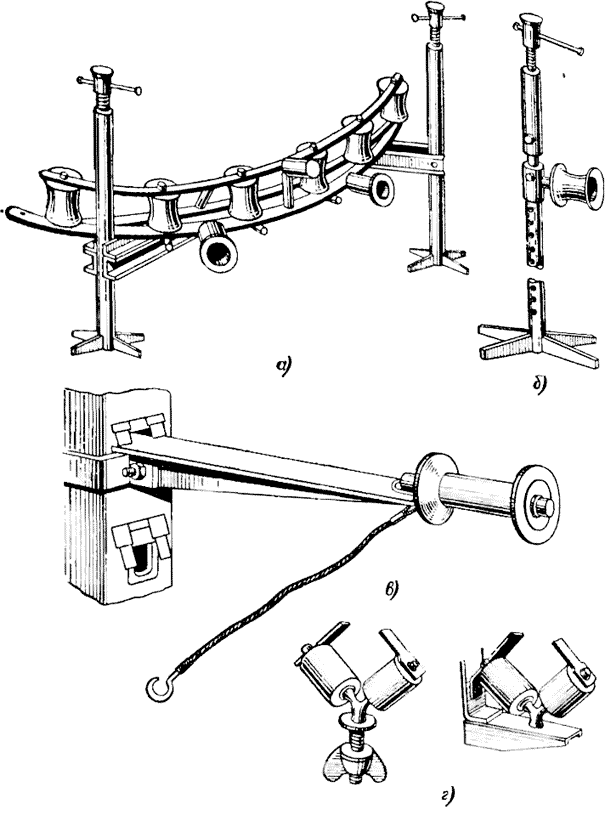

Рис. 16. Ролики для раскатки кабеля.
а — угловой универсальный; б -линейный распорный; в — линейный закрепляемый на кронштейне, устанавливаемом на кабельной стойке; г — линейные устанавливаемые на кабельной полке.
Допустимые разности уровней.
При прокладке кабелей с бумажной изоляцией на вертикальных и наклонных участках трассы должна соблюдаться установленная ПУЭ максимальная разность уровней: Для кабелей на напряжение
до 3 кВ 25 м 6—10 кВ 15 м
35 кВ 5 м Нормирование максимально допустимых для данного напряжения разностей уровней обусловлено необходимостью ограничения стекания пропитывающего состава кабеля, расположенного в верхних участках трассы и гидростатического давления столба пропитывающего состава на свинцовую оболочку и на концевую муфту или заделку. Стекание пропитывающего состава приводит к образованию в кабеле воздушных и вакуумных включений и резкому ухудшению электрической прочности. При значительном давлении может произойти деформация свинцовой оболочки (алюминиевая оболочка имеет большую механическую прочность и меньше подвержена этой опасности), нарушение герметичности концевых заделок и течь пропитывающего состава кабеля.
При применении кабелей с бумажной обедненно пропитанной изоляцией допустимая разность уровней составляет 100 м, а для кабелей с резиновой и пластмассовой изоляцией разность уровней не ограничивается.
2.3.113
Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.
Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.
Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.
Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.
Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.
Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.
Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей — не более 120 м.
Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.
Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.
Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.
2.3.127
Высота кабельных колодцев должна быть не менее 1,8
м; высота камер не нормируется. Кабельные колодцы для соединительных, стопорных
и полустопорных муфт должны иметь размеры, обеспечивающие монтаж муфт без
разрытия.
Береговые колодцы на подводных переходах должны иметь
размеры, обеспечивающие размещение резервных кабелей и подпитывающих аппаратов.
В полу колодца должен быть устроен приямок для сбора
грунтовых и ливневых вод; должно быть также предусмотрено водоотливное
устройство в соответствии с требованиями, приведенными в 2.3.114.
Кабельные колодцы должны быть снабжены металлическими
лестницами.
В кабельных колодцах кабели и соединительные муфты должны
быть уложены на конструкциях, лотках или перегородках.
Прокладка взаиморезервируемых кабелей в лотках требования
Наиболее простым и экономичным способом является прокладка электрических кабелей в траншеях. Их количество ограничено, поскольку снижается пропускная способность под взаимным тепловым влиянием.
Чтобы обеспечить надежность электроснабжения, практикуется прокладка взаиморезервируемых кабелей в траншее. Это гарантирует бесперебойную подачу электроэнергии в случае выхода из строя одного из них.
Необходимость взаиморезервируемых кабелей
Для прокладки таких кабелей используются раздельные траншеи.
Непосредственная прокладка выполняется в виде змейки, чтобы компенсировать температурные деформации, а также возможные смещения почвы.
При пересечении площадей или улиц в населенных пунктах трубы или специальные блоки. Дно каждой траншеи должно быть подсыпано песком или землей, толщиной слоя не менее 10 см.
Надежная защита обеспечивает бесперебойную работу кабельных линий. По различным причинам случаются повреждения основного кабеля, и тогда в работу включается резервная линия.
Это дает возможность без спешки тщательно обследовать поврежденный участок, выявить и устранить неисправность.
Для того, чтобы вся система работала нормально, необходимо строго соблюдать определенные правила прокладки таких кабелей.
Как правильно проложить кабель
Технологически правильная прокладка взаиморезервируемых кабелей в траншее производится в отдельных трассах. Между разными траншеями должно соблюдаться минимальное расстояние в один метр.
Если же прокладка выполняется в одной общей траншее, то группы кабелей располагаются на расстоянии не менее одного метра друг от друга.
В особых случаях, расстояние между отдельными траншеями может увеличиваться до трех метров.
Совместная прокладка кабелей допускается только при условии надежной защиты от возможных повреждений, вызванных короткими замыканиями.
Чтобы защитить силовые кабели от механических повреждений используются специальные железобетонные плиты, стенки из кирпича или блоков.
Защита кабелей, напряжение которых более 1000 вольт, производится на всем их протяжении.
Провода с напряжением до 1000 вольт надежно защищаются только в тех местах, где проводятся частые раскопки.
Для обратной засыпки используется земля, которая была вынута из траншеи, очищенная от всех видов строительного мусора.
Прокладка одиночных кабельных линий в городах и других населенных пунктах, осуществляется в непроезжих местах, например, под тротуарами, а также во дворах или под газонами.
Прокладка кабеля в лотках
В последнее время часто применяют прокладку кабелей в лотках, так как эта разновидность монтажа не требует больших затрат времени, сил и денежных ресурсов.
Данный способ установки позволяет осуществить простые переходы кабелей с одной пометки к другой, к тому же позволяет обходить различные строительные препятствия.
При использовании лотка, проще заменить кабель, чем в случае внутреннего размещения под слоем строительного материала.
Разновидности лотков для прокладки кабельных трасс
Виды кабельных лотков, используемые для прокладки кабельных проводов:
- Перфорированные — обеспечивают отличную вентиляцию кабелей, но не защищают их от попадания пыли;
- Лестничные лотки — используются для прокладки больших кабельных трасс, не препятствуют естественной вентиляции проводов;
- Проволочные — обеспечивают хорошую вентиляцию и свободный доступ к проводам;
- Листовые — универсальные лотки для прокладки кабельных трасс.
В зависимости от состояния и назначения помещения, в котором производится монтаж, для прокладки в лотки допустимо брать провода с изоляцией из поливинилхлорида или резины. ПВХ — это разновидность невоспламеняющейся пластмассы, которая идеально подойдёт для изготовления кабельных коммуникаций.
Основные правила прокладки кабельных трасс в лотках
Согласно Правил устройства электроустановок, в помещениях с определённым уровнем влажности и температурного режима необходимо прокладывать кабеля соответствующих марок:
- для сухих — провода АПВ и АПРВ, кабели марок АВРГ, АПВГ, АВВГ, АНРГ;
- для сырых — провод АПРВ, все марки кабеля, что и для сухих помещений;
- для жарких — все вышеперечисленные виды кабеля, кроме провода АПВ и АПРВ.
